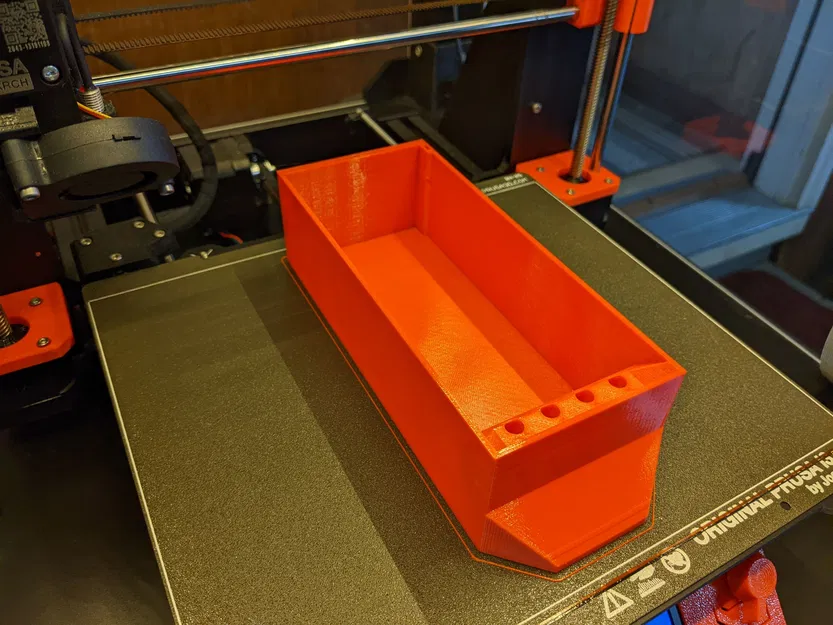

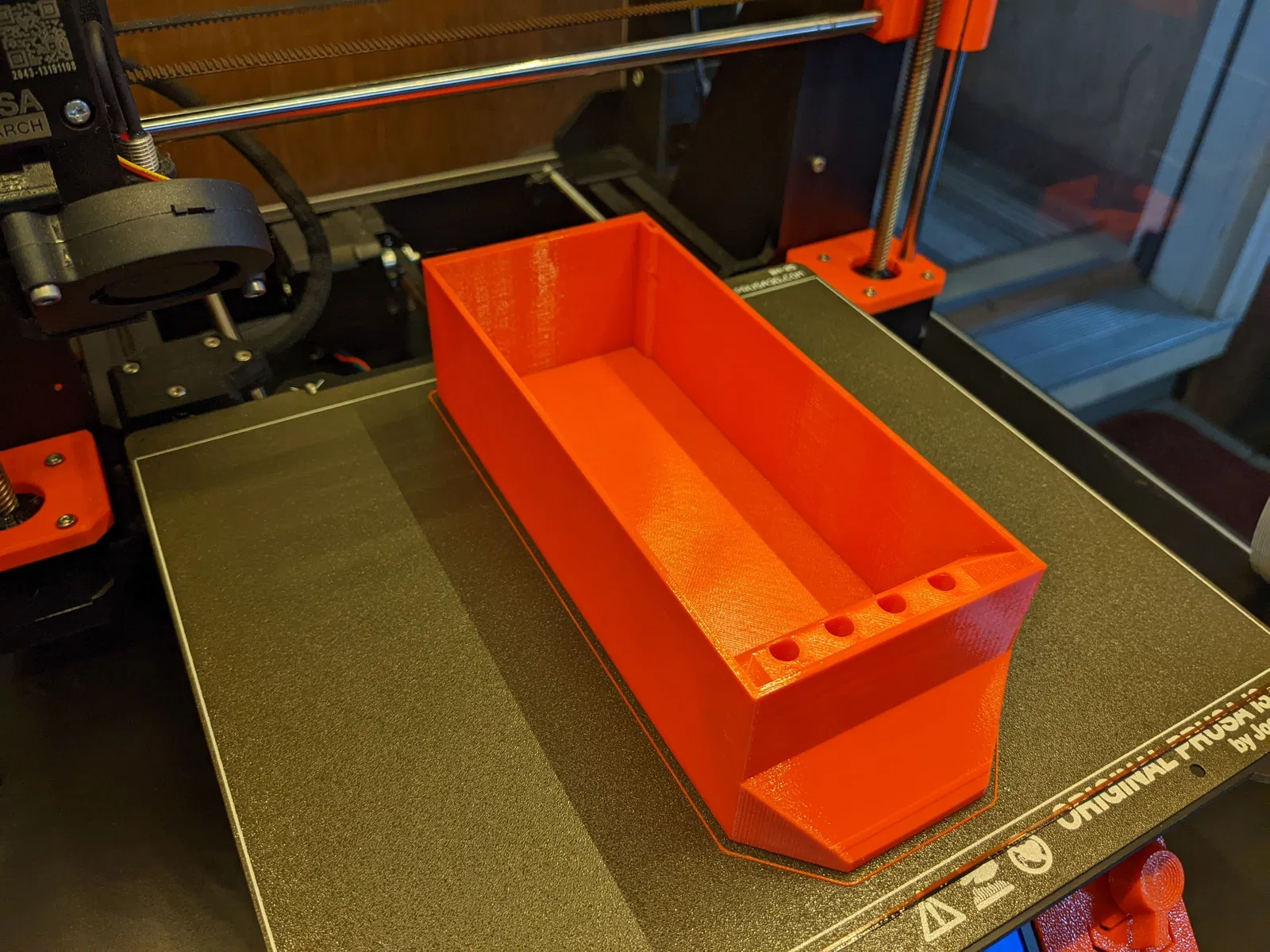

(LEGACY) Ngăn kéo Lack có Khay Đầu Phun

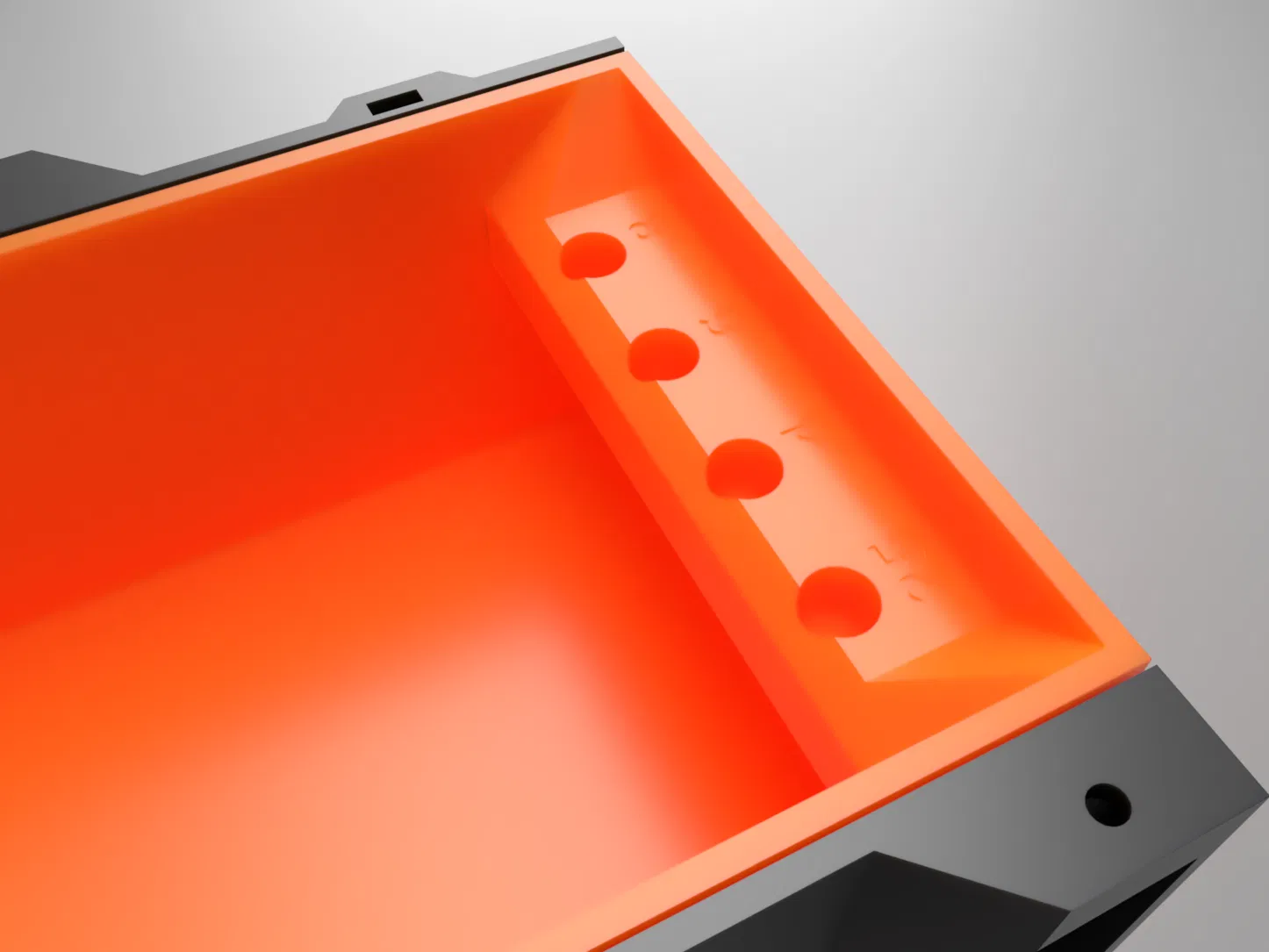

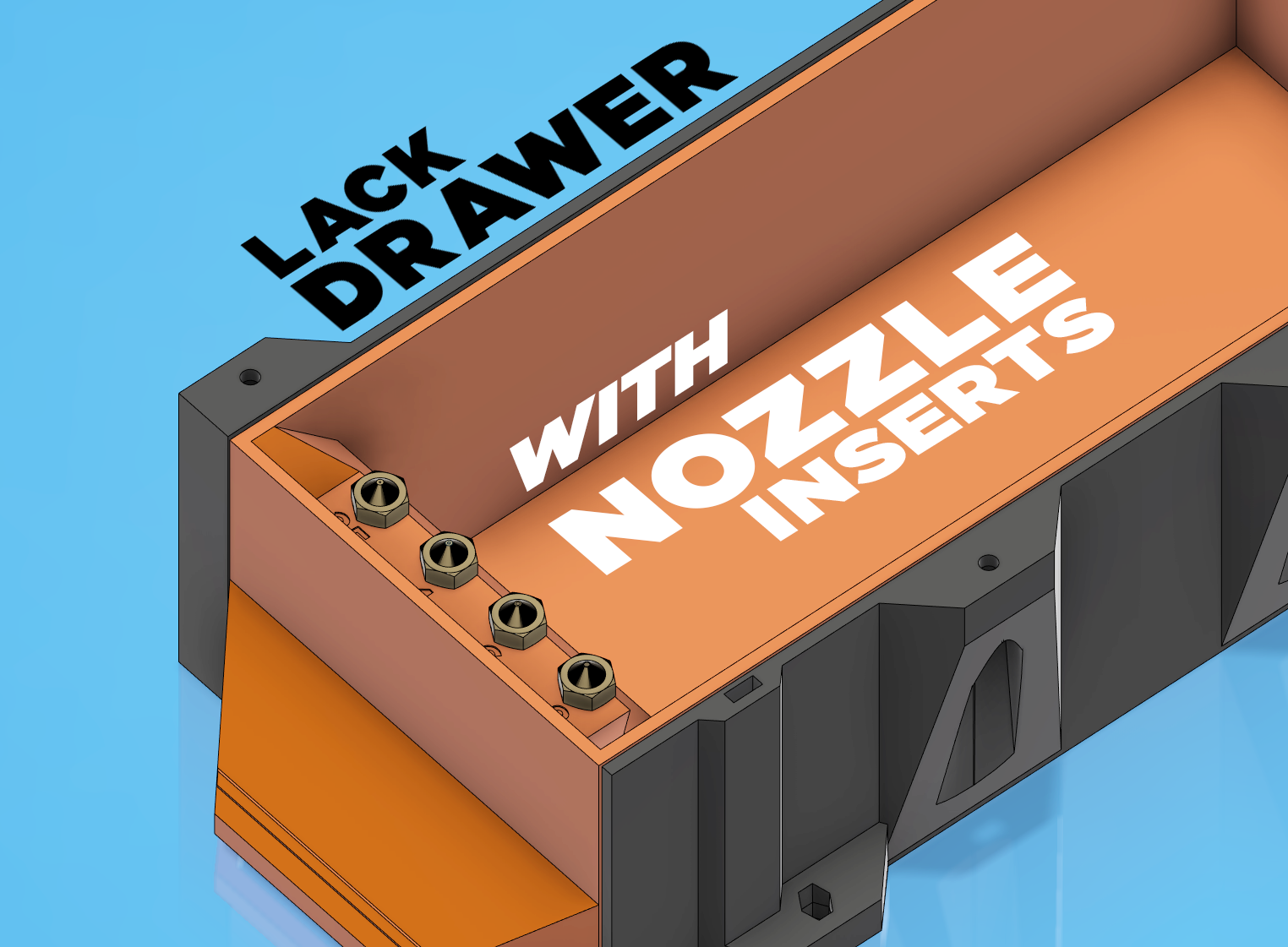

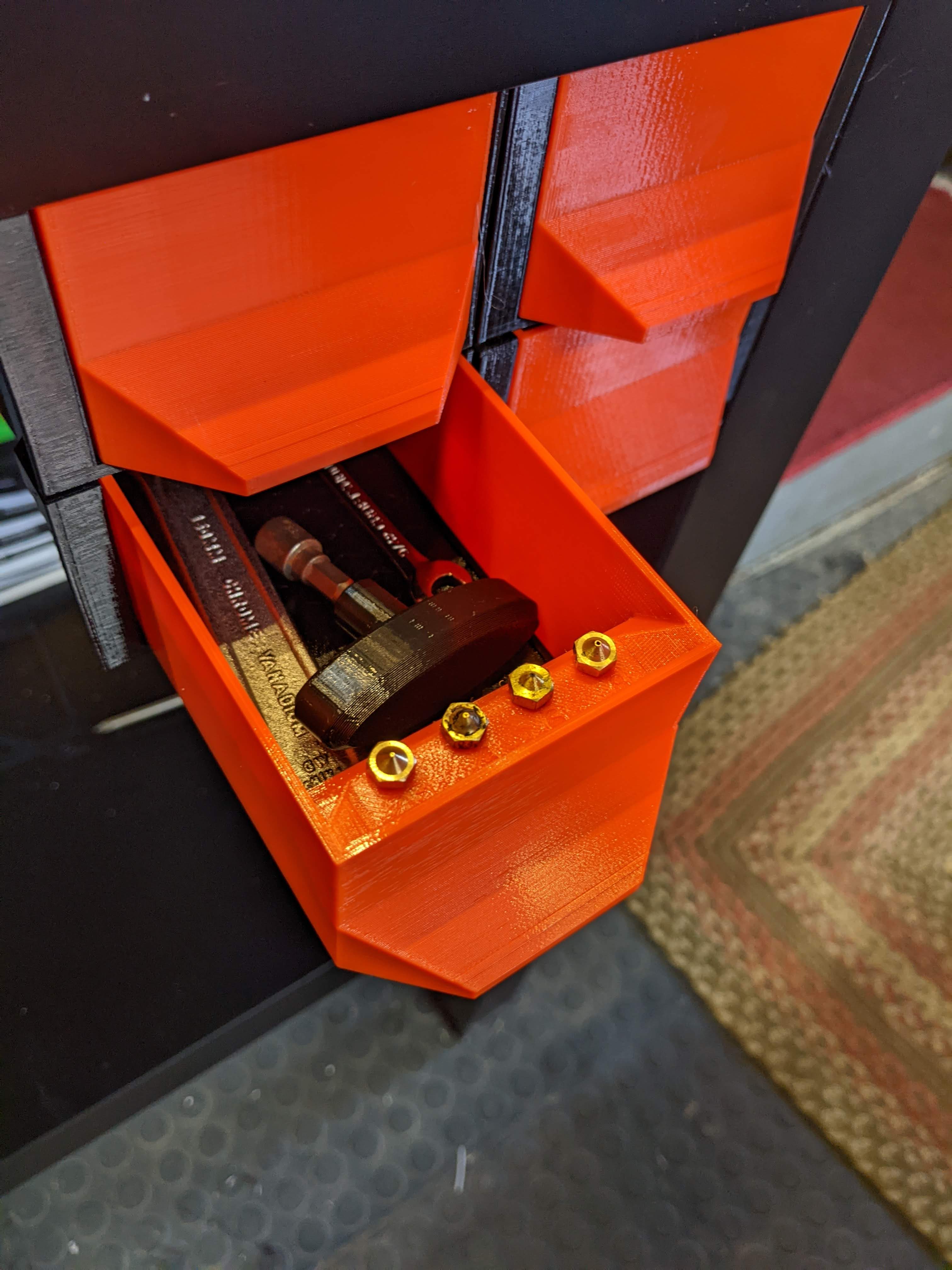

Giữ mấy cái đầu phun (nozzle) này gọn gàng với Ngăn kéo Lack có Khay Đầu Phun. Ngăn kéo Lack này tương thích với dòng Ngăn kéo Lack Enclosure của mình.

Tính năng: • Căn chỉnh liền mạch cho vẻ ngoài gọn gàng. • Ngăn kéo Lack cũng bao gồm các khe tùy chọn cho nam châm (20x5x2mm) giúp ngăn kéo đóng mở với tiếng "Click" đã tai.

Hướng dẫn in

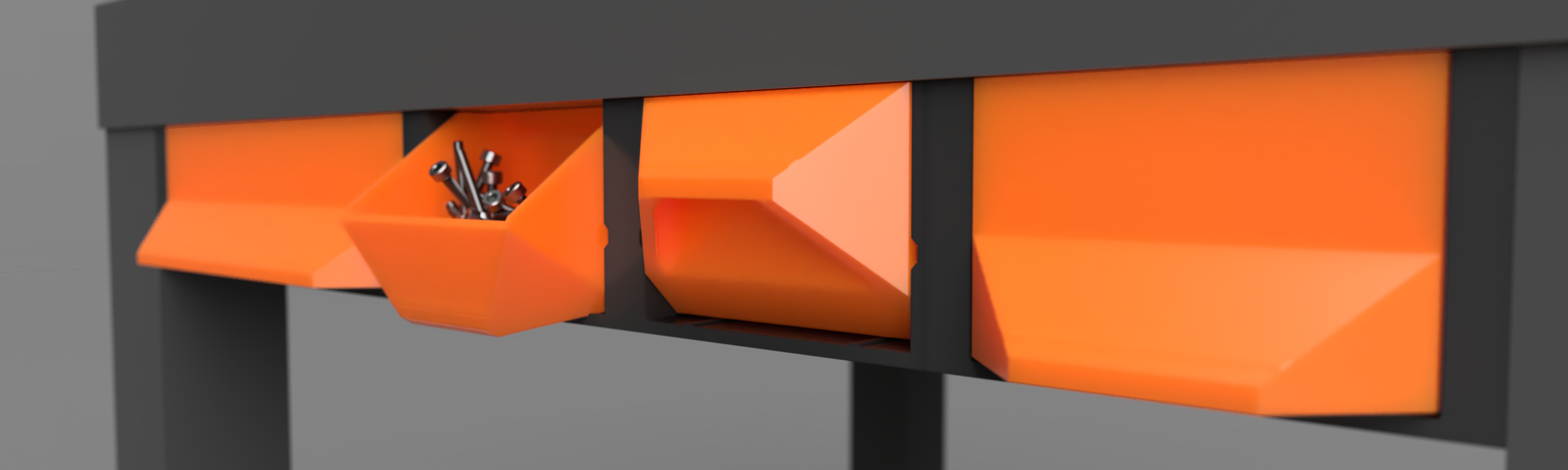

GIỚI THIỆU Những ngăn kéo này có thể được thêm vào bất kỳ Thiết lập Ngăn kéo Lack Enclosure nào hiện có. Nếu đây là lần in đầu tiên của bạn, bạn cần tải xuống hộp ngăn kéo TẠI ĐÂY.

PHẦN CỨNG • Vít: Vít gỗ 3x12mm hoặc vít #4 x 3/4 inch • Vít M2x6 hoặc M2x10 và đai ốc M2 (Dùng để ghép các hàng ngăn kéo lại với nhau) • Mũi khoan có đường kính nhỏ hơn vít gỗ • Nam châm 20x5x2mm • (Tùy chọn)

HƯỚNG DẪN • Sử dụng các mẫu in để đánh dấu vị trí lỗ trên bề mặt bạn đang lắp hộp ngăn kéo.

• Khoan các vị trí đã đánh dấu

• Đảm bảo các nam châm tùy chọn được lắp vào hộp ngăn kéo.

• Vặn chặt hộp ngăn kéo vào vị trí.

• Lắp nam châm vào ngăn kéo và trượt vào vị trí. (Nếu các nam châm đẩy nhau thay vì hút, bạn cần lắp lại chúng theo hướng ngược lại.)

• Nếu lắp hàng ngăn kéo thứ hai, bạn cần lắp các đai ốc M2 vào các khe lục giác trên hộp A1, A1-D hoặc R1. (Sử dụng một con vít M2 dài ren vào lỗ lục giác để kéo nó vào vị trí là cách dễ dàng để làm điều này.)

• Gắn các hộp A2, A2-D hoặc R2 vào các đai ốc lục giác trên bằng vít M2x6 • Đối với hộp A1-D, nếu bạn đang lắp các ngăn kéo đơn bên dưới nó, bạn cần sử dụng 2 khe lục giác ở giữa bên dưới khay. Bạn có thể cần sử dụng vòng đệm M2 để hạn chế vít chọc ra quá nhiều, nếu không nó sẽ cản trở khoảng trống cho ngăn kéo.

Filament: PLA (PETG hoặc ABS cho việc lưu trữ nặng hơn) Đầu phun: 0.4mm Chiều cao lớp in: 0.2-0.35mm Infill: 10-20%

Khay lót và vách ngăn kéo Lack có sẵn

Cập nhật thiết kế 02/13/2021 | V3.0 • Thiết kế mới có thể xếp chồng tùy chọn (lên đến 2 hàng) • Ngăn kéo đôi • Lỗ vít cải tiến cho chất lượng in tốt hơn • KHÔNG CẦN KEO! Thay thế rãnh nam châm bằng các khe dành cho nam châm 20x5x2 • Tương thích ngược với các phiên bản trước

Cập nhật thiết kế 02/08/2020

Đã sửa đổi "drawer-case": • Thêm các tab vít bổ sung vào Hộp ngăn kéo (Thiết kế mới này tương thích với các phiên bản cũ của hộp ngăn kéo) • Cải thiện khả năng tiếp cận để lắp vít dễ dàng hơn

Đã thêm "far-right-side-drawer-case" (Tùy chọn) • Được thiết kế làm hộp ngăn kéo cuối cùng ở phía ngoài cùng bên phải của vỏ máy • Che khoảng trống ở phía bên phải ngăn kéo trước đây được phát hiện khi sử dụng "Drawer Case" thông thường làm ngăn kéo bên phải. • Lỗ vít được di chuyển để dễ dàng lắp đặt xung quanh chân bàn Lack.

Đã thêm "right-side-gap-filler" (Tùy chọn) • Đối với những người đã tải xuống phiên bản cũ của "drawer case" và sử dụng nó làm hộp ngăn kéo bên phải, mảnh nhỏ này lấp đầy khoảng trống giữa hộp ngăn kéo và chân vỏ Lack.

Cứ tự nhiên sử dụng, sửa đổi và xây dựng dựa trên thiết kế của mình nhé. Không bắt buộc nhưng nếu bạn sửa đổi thiết kế, mình sẽ rất cảm kích nếu được nhắc đến. Chúc bạn in ấn vui vẻ!
