Hộp đựng lon FIFO đa năng (Thực phẩm và Đồ uống)

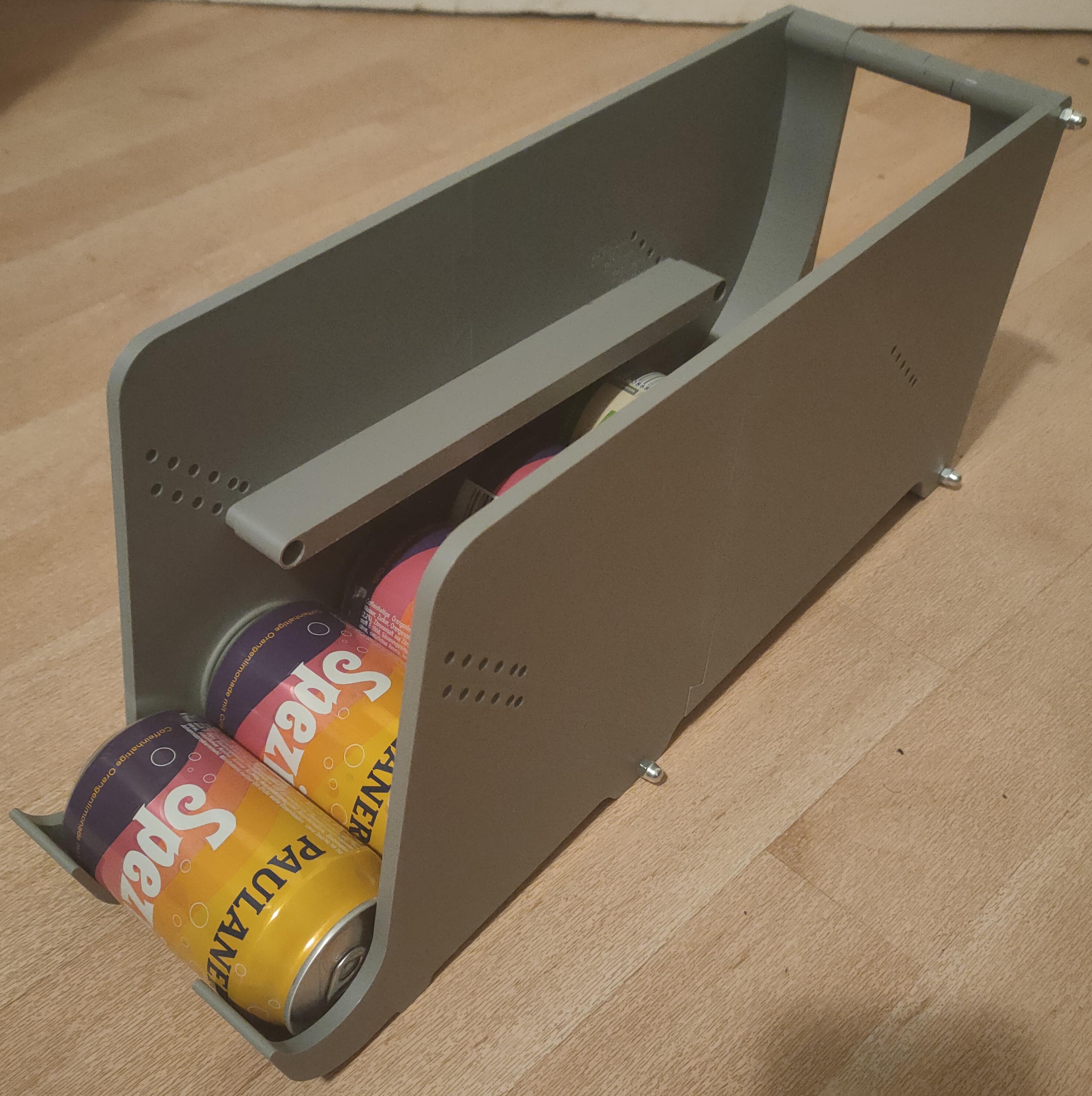

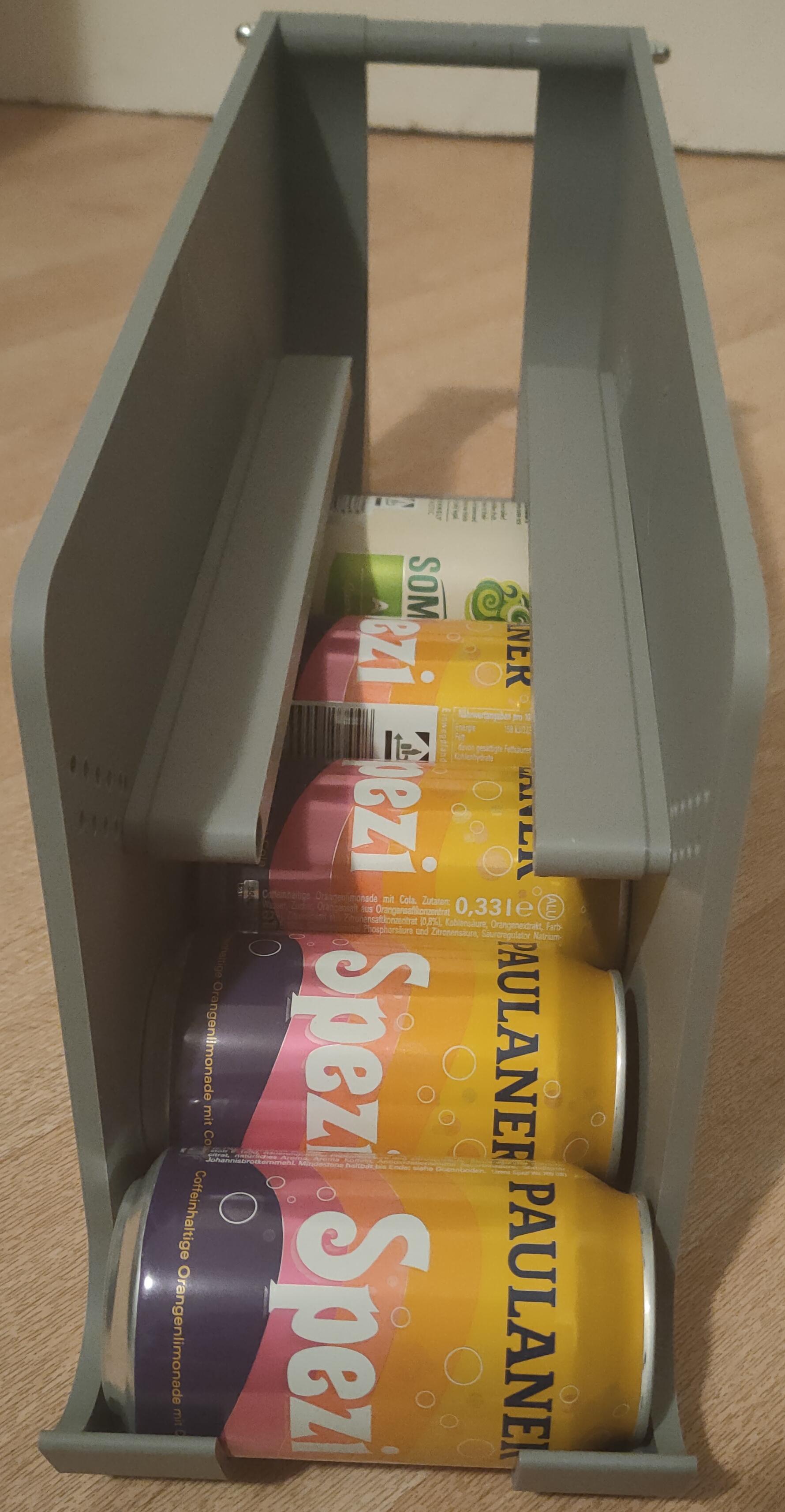

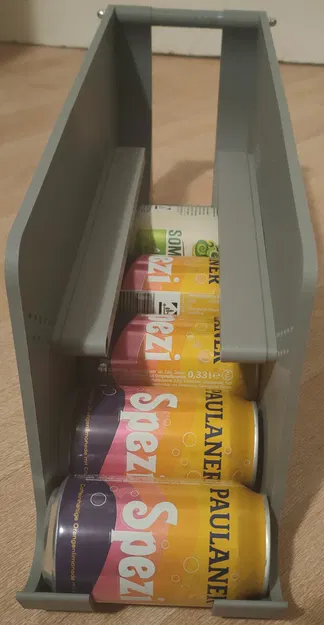

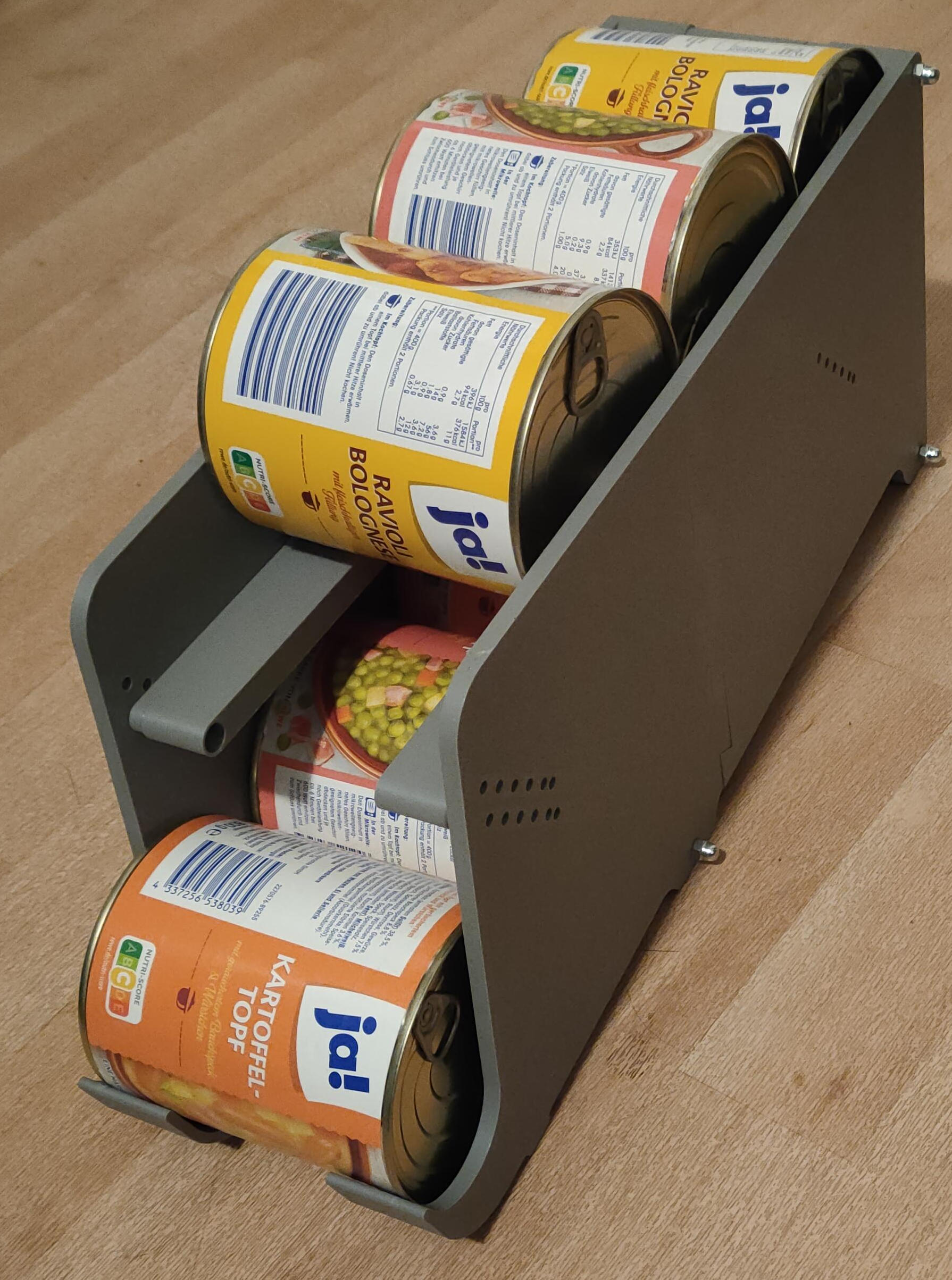

Một hộp đựng lon FIFO (Vào trước, ra trước) cho mọi nhu cầu* (*hầu hết). Hỗ trợ các lon có kích thước Øxh = 50-103mm x 52-138mm. Thiết kế điều chỉnh linh hoạt, dễ dàng lắp ráp với các phụ kiện có sẵn.
Mô tả
Tính năng: Hỗ trợ nhiều loại lon khác nhau nhờ kệ trên có thể điều chỉnh và các miếng đệm.
Các loại lon được hỗ trợ: Ø= ~50mm tối thiểu đến ~103mm tối đa / Chiều cao= ~52mm tối thiểu đến ~138mm tối đa
Cài đặt in: Tường x 3 / Chiều cao lớp=0.2mm / Infill=15% Gyroid / Hỗ trợ=không có
Lắp ráp:
Dụng cụ cần thiết: Búa cao su / một miếng gỗ làm đục / Dao hoặc giấy nhám để chỉnh sửa (nếu cần) / Cưa sắt
Phần cứng cần thiết: 4x vít M5x12mm (đường kính đầu tối đa 9.5mm) / Thanh ren M5 / 6x đai ốc M5
In "Mặt trước" + "Mặt trước" lật + "Mặt sau" + "Mặt sau" lật + "Kệ trên" x2 và Miếng đệm với kích thước phù hợp x3 (chiều cao tối đa không có miếng đệm là 58mm). (có thể lật trong slicer)

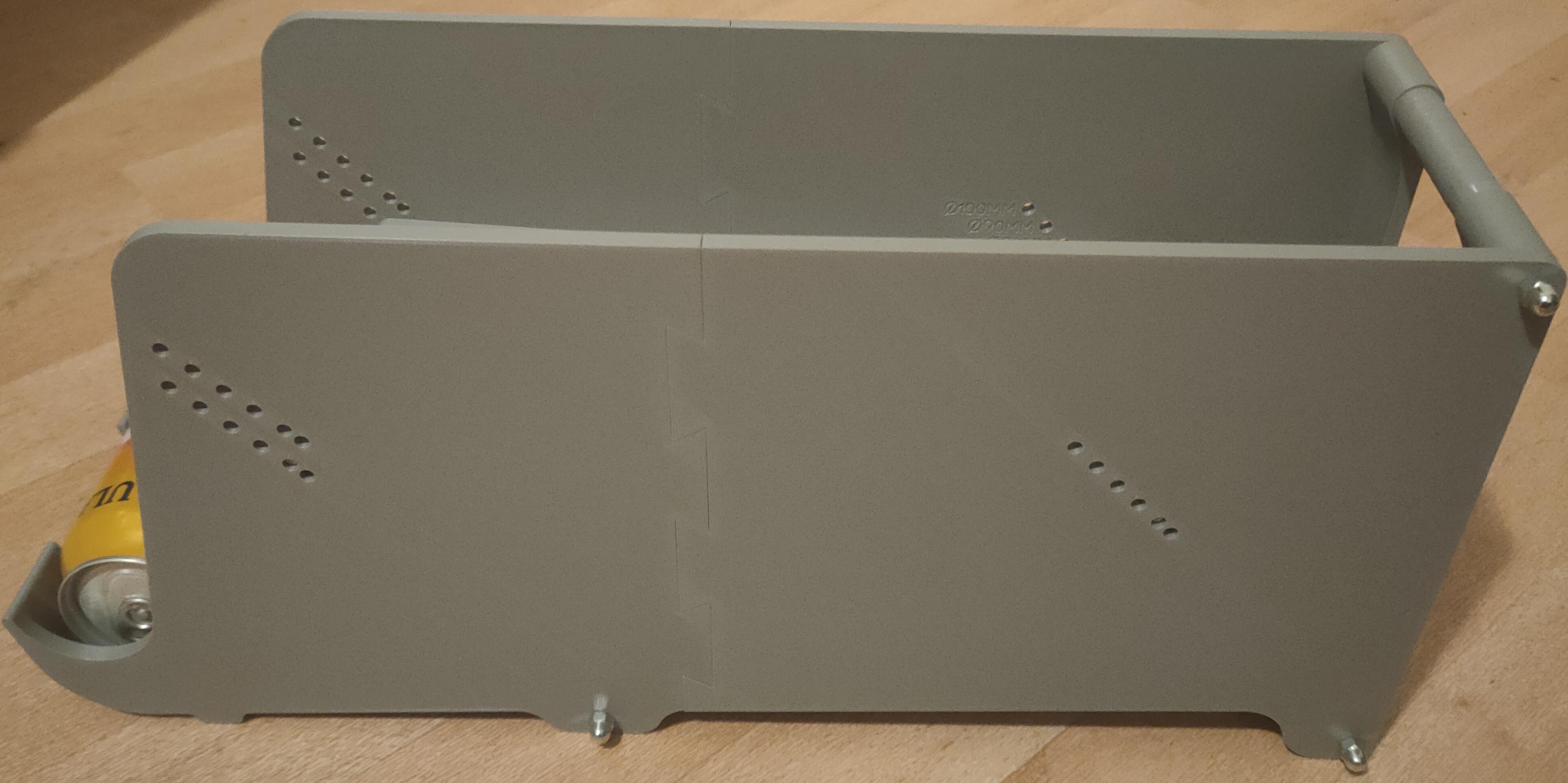

Từ từ đóng "Mặt trước & Mặt sau" lại với nhau bằng búa cao su, khớp nối được thiết kế với độ khít bằng 0 ngoại trừ các góc ngoài 60° (nếu độ khít quá chặt, hãy làm sắc các góc này bằng dao hoặc giấy nhám). Bộ phận "Kệ trên" được lắp bằng 2 vít M5x12mm. Ở bước này, bạn chọn các lỗ lắp phù hợp với kích thước lon của mình và góc kệ trên (3° hoặc 6°). Cắt thanh ren M5 theo chiều dài và lắp ráp mọi thứ lại với nhau.
Có thể lắp nhiều bộ lại với nhau bằng một thanh ren M5 dài hơn đi qua tất cả các bộ.
