Hộp số Cycloidal Tỉ Lệ 20:1 Cho Nema 17
Giới thiệu hộp số Cycloidal Cycloidal Drive cho NEMA 17, nhỏ nhất có thể. Hướng dẫn lắp ráp chi tiết với các bộ phận cần thiết và từng bước thực hiện để bạn dễ dàng hoàn thiện sản phẩm.
1.0K
Lượt Xem
19
Lượt Thích
126
Lượt Tải
Cập Nhật Dec 26, 2025
Mô tả
Rollerdisk2 có bốn vị trí gắn M5 và thiết kế Rollercover mới.
Cái hộp số cycloidal gọn gàng này được thiết kế đặc biệt cho động cơ bước NEMA 17. Lắp ráp cần:
- Ốc M3
- Tản nhiệt M5
- Chốt định vị 3×15 mm
- Hai vòng bi 8×12×3.5 mm
- Một vòng bi 23X32X4mm
Hướng dẫn:
- Ép hai vòng bi vào cả hai đĩa, ép chặt

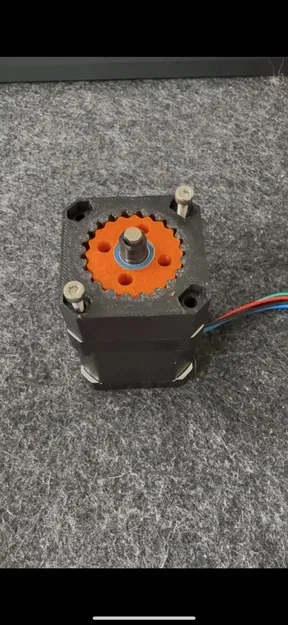

- Đặt đĩa con lăn lên NEMA 17
- Lắp trục lệch tâm vào cả hai đĩa, rồi đặt chúng vào đĩa con lăn. Đĩa dưới nên có mặt tâm hướng xuống, và đĩa trên nên có mặt tâm hướng lên. Phần dưới có thể cần ép nhẹ ở cuối.
- Ép chặt chốt định vị vào đĩa đầu ra
- Ép chặt vòng bi vào đĩa đầu ra

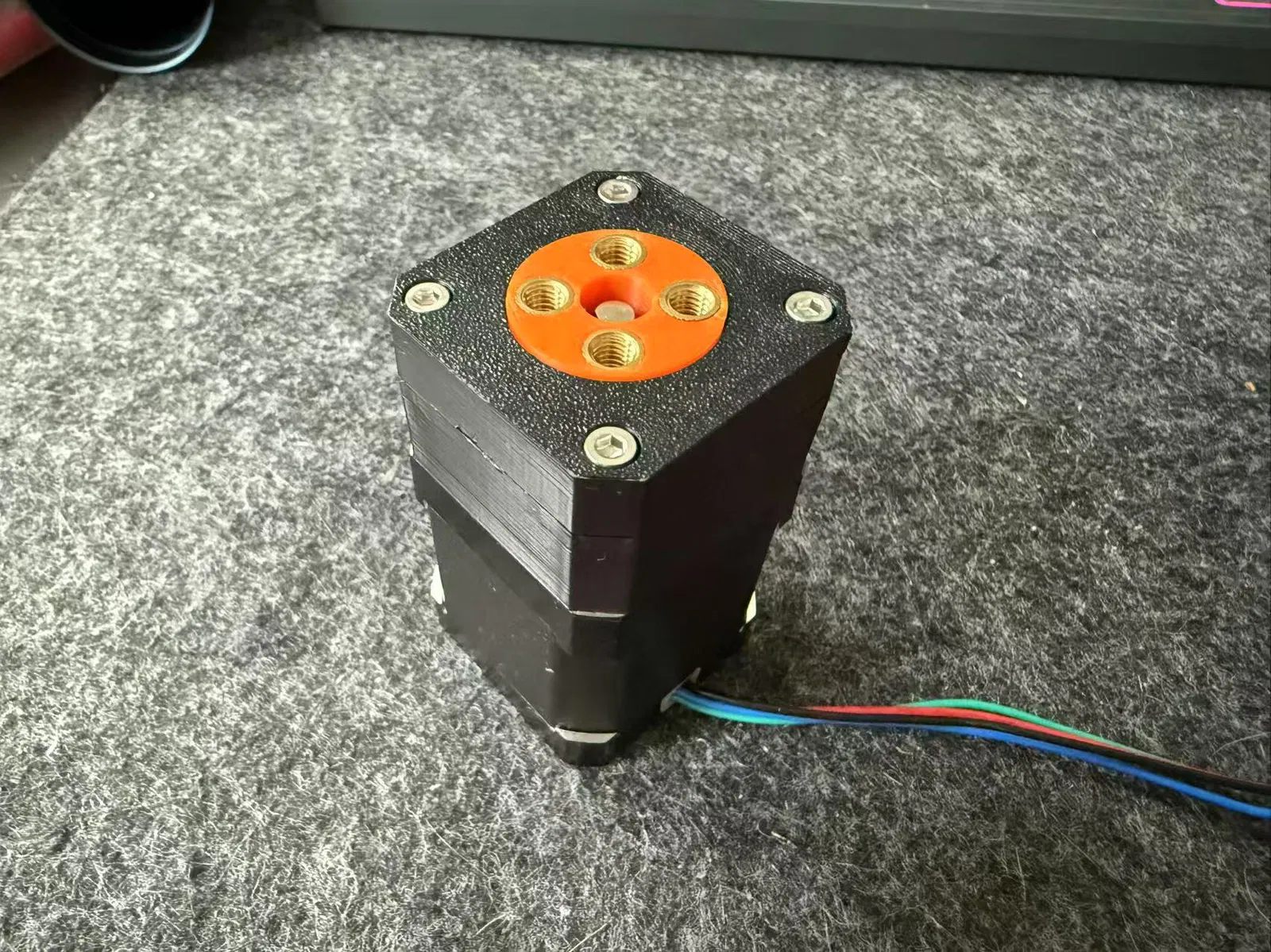

- Đặt nắp lên trên và dùng ốc m3 siết chặt
