Giá đỡ di chuyển IFS cho Flashforge AD5x
Chế bracket adapter để đẩy IFS lên 10mm, giải quyết vấn đề cạ spool giấy carton với kênh 1 và 4 trên Flashforge AD5x. Cần 2 ốc m3x6 và 2 insert nhiệt M3. Lắp đặt đơn giản, giữ nguyên các bộ phận cũ.
Mô tả

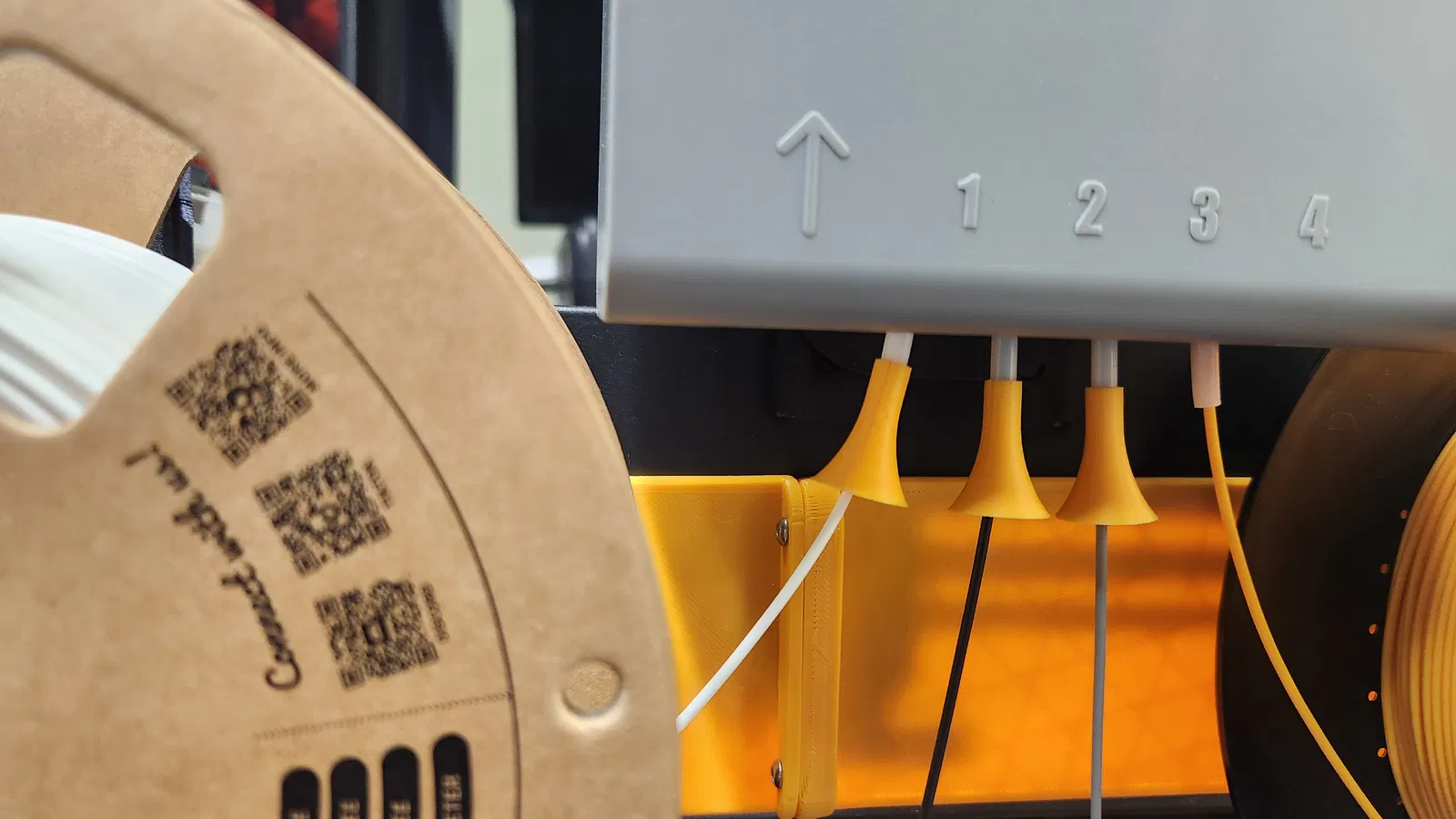

Tui mới nhận được cái spool mới cho AD5x, xài ngon lành cành đào luôn á, mà có cái là nó đẩy cái trung tâm spool lên cao hơn chút, nên mấy cái spool giấy carton của tui bị cạ vô cái IFS chỗ kênh 1 với 4.

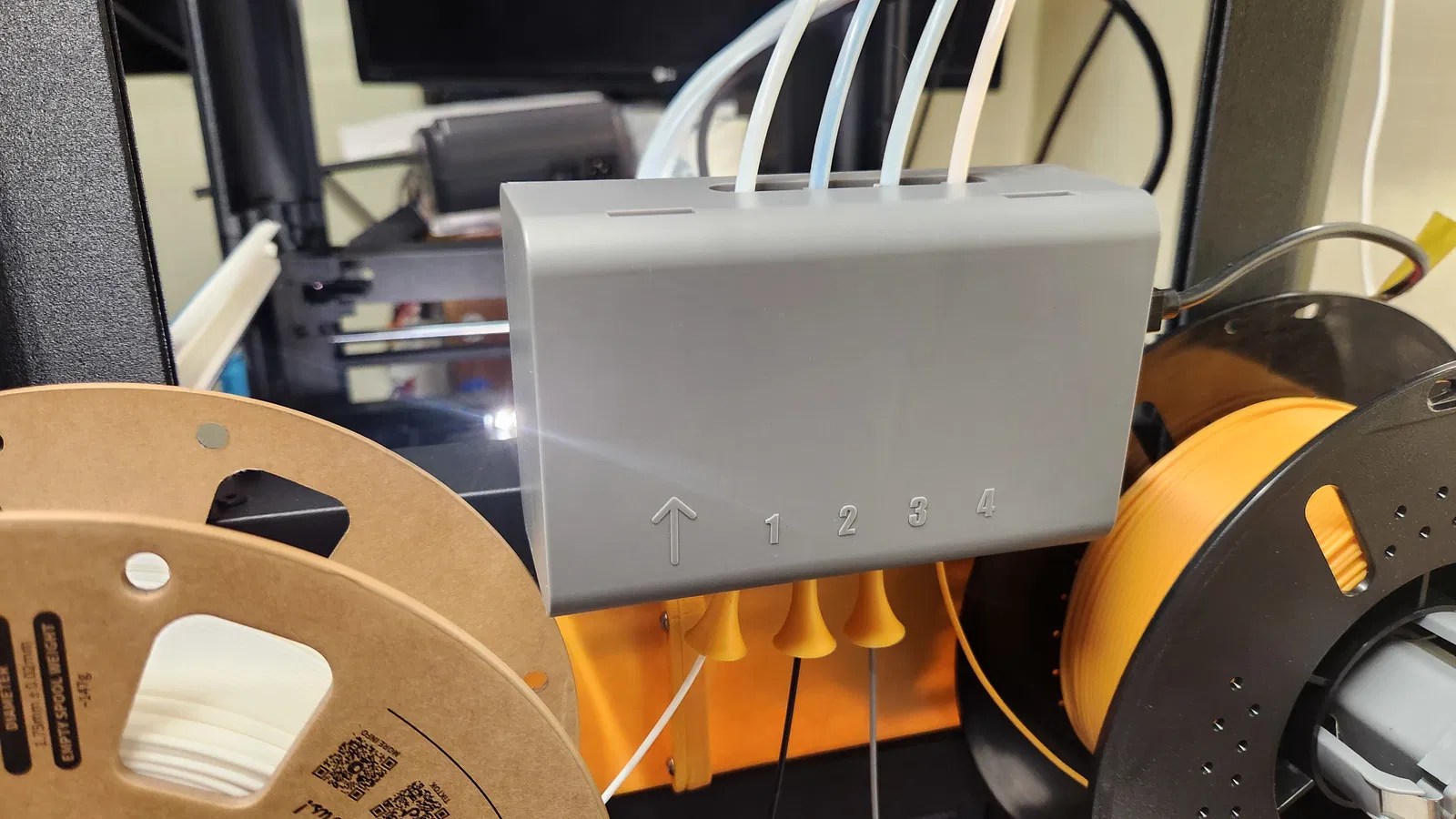

Vậy nên tui chế cái bracket adapter này để đẩy IFS lên 10 mm cho nó thông thoáng.
Phần cứng cần có:
- 2 con ốc m3x6 loại ốc chìm hoặc ốc đầu tròn
- 2 cái insert nhiệt M3, kích thước 5 mm OD, dài 4 mm

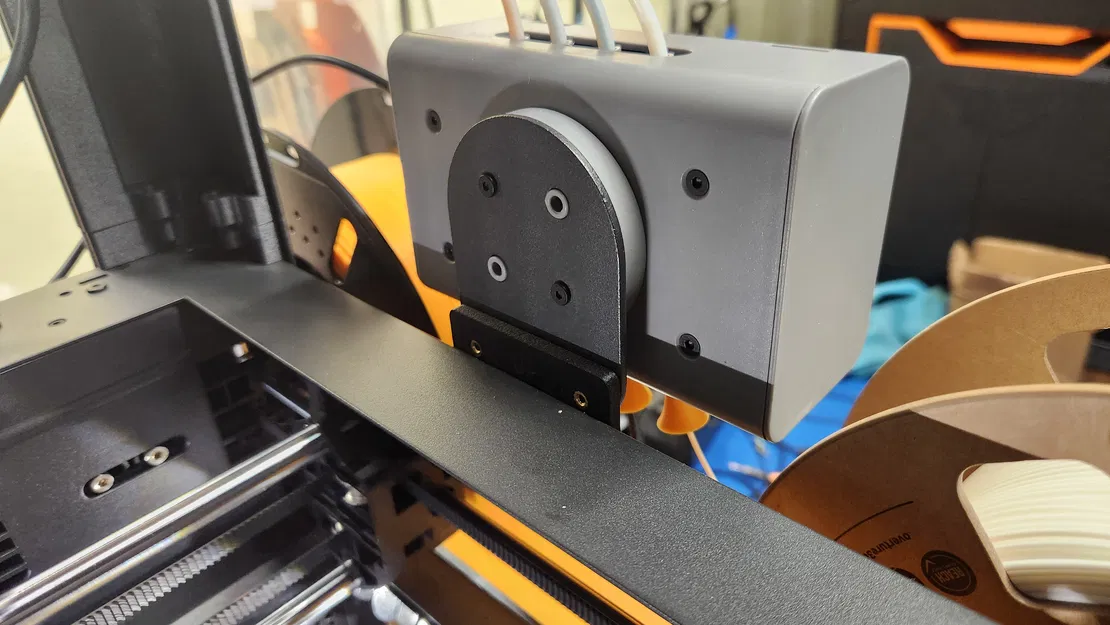

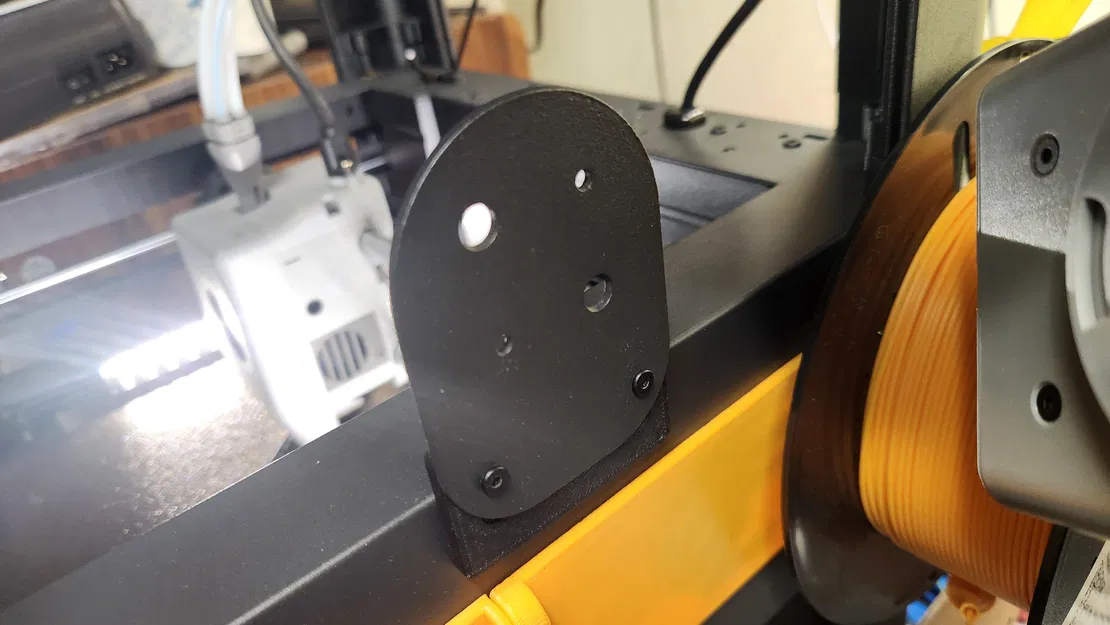

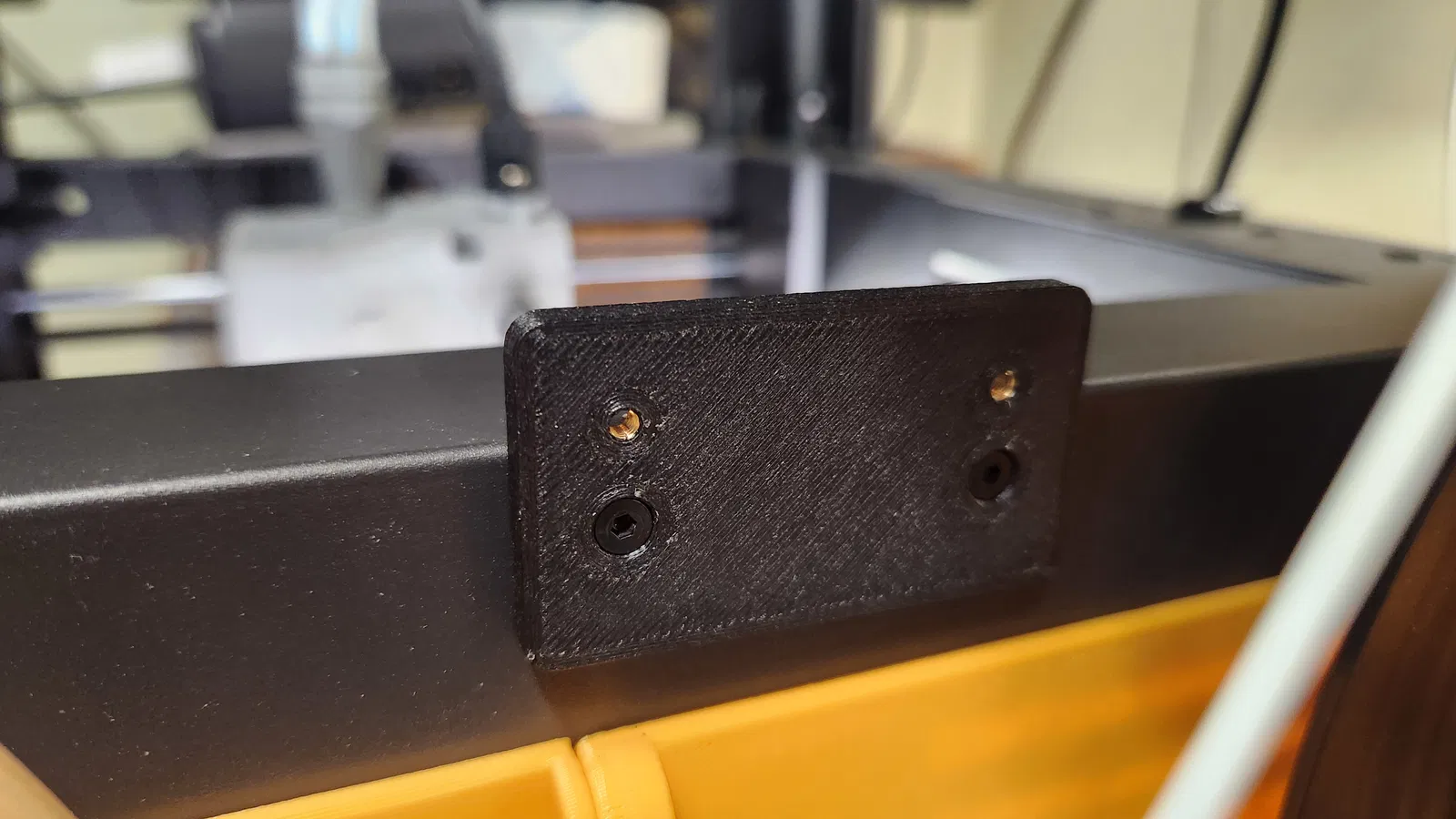

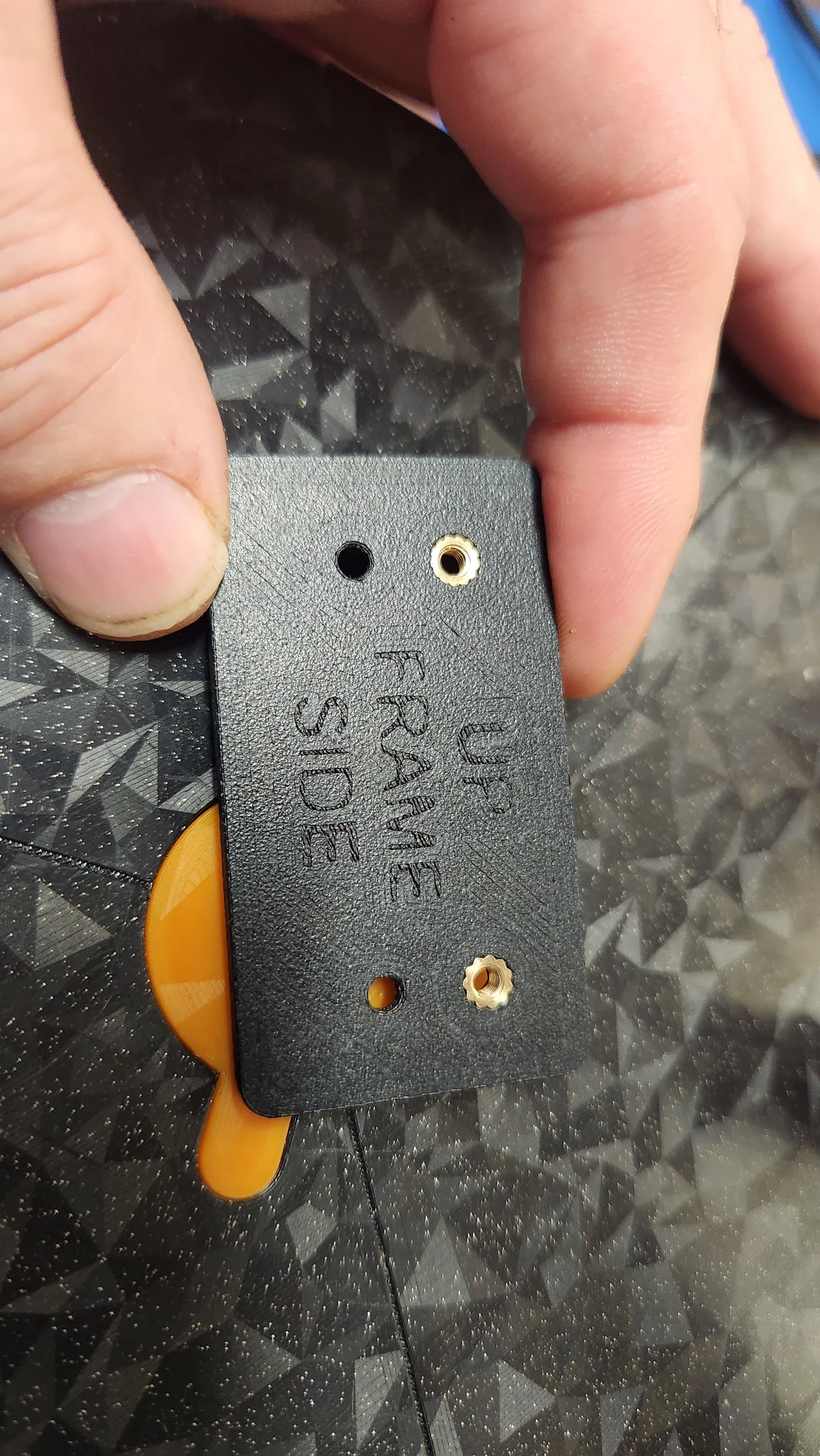

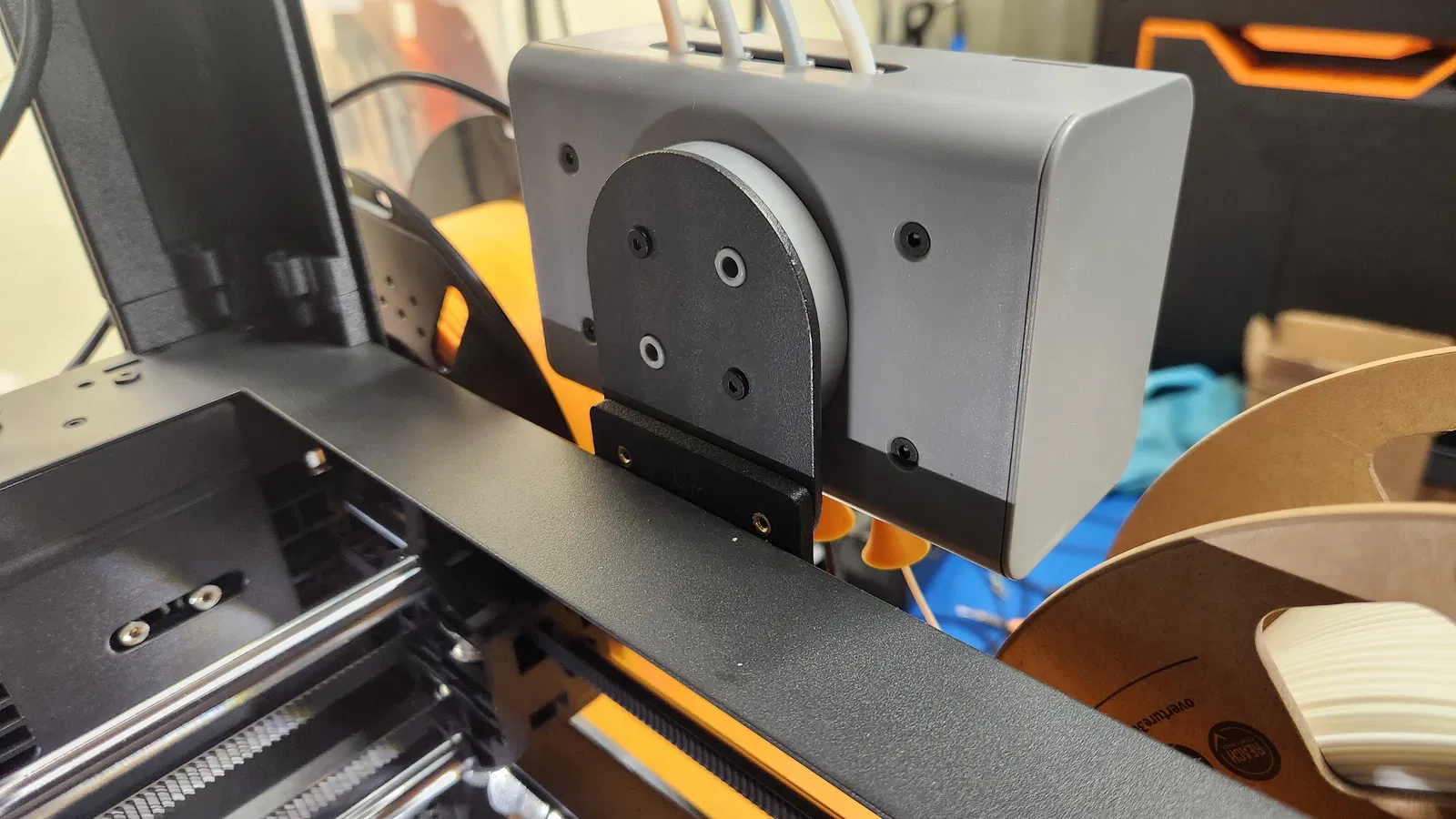

Luồn insert nhiệt vô hai lỗ trên cùng phía bên hông bracket có chữ nha. Tháo IFS ra, tháo bracket IFS ra. Gắn adapter vô khung máy bằng ốc m3x6. Gắn bracket IFS vô adapter mới của bạn. Rồi gắn IFS vô bracket gốc lại như cũ.
