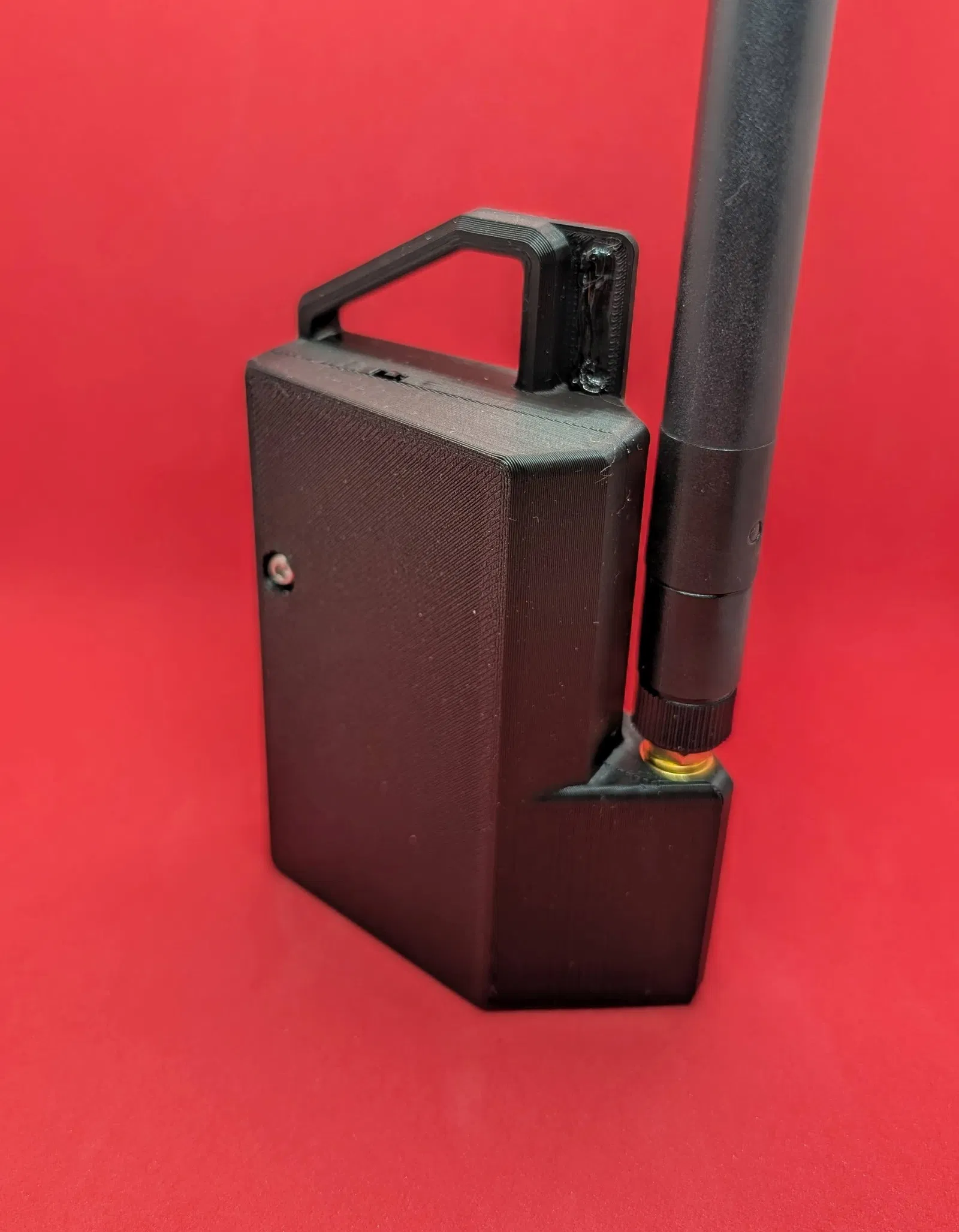

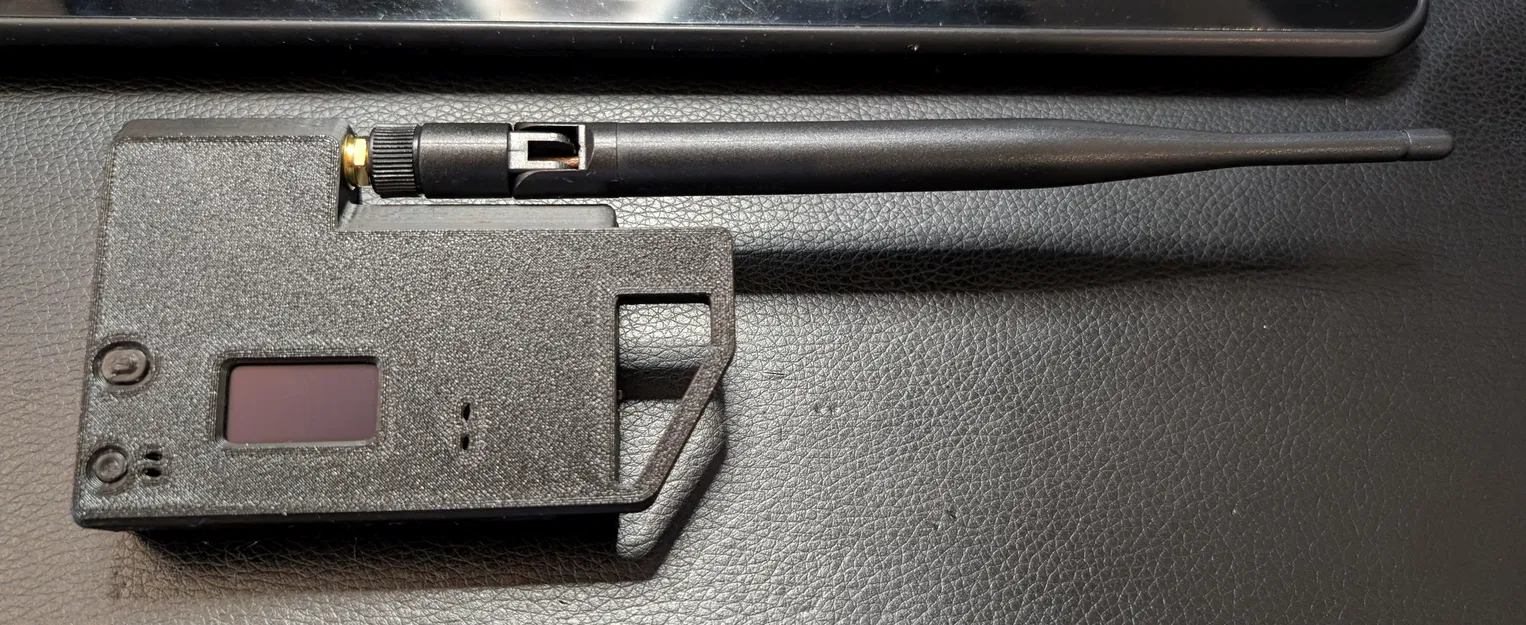

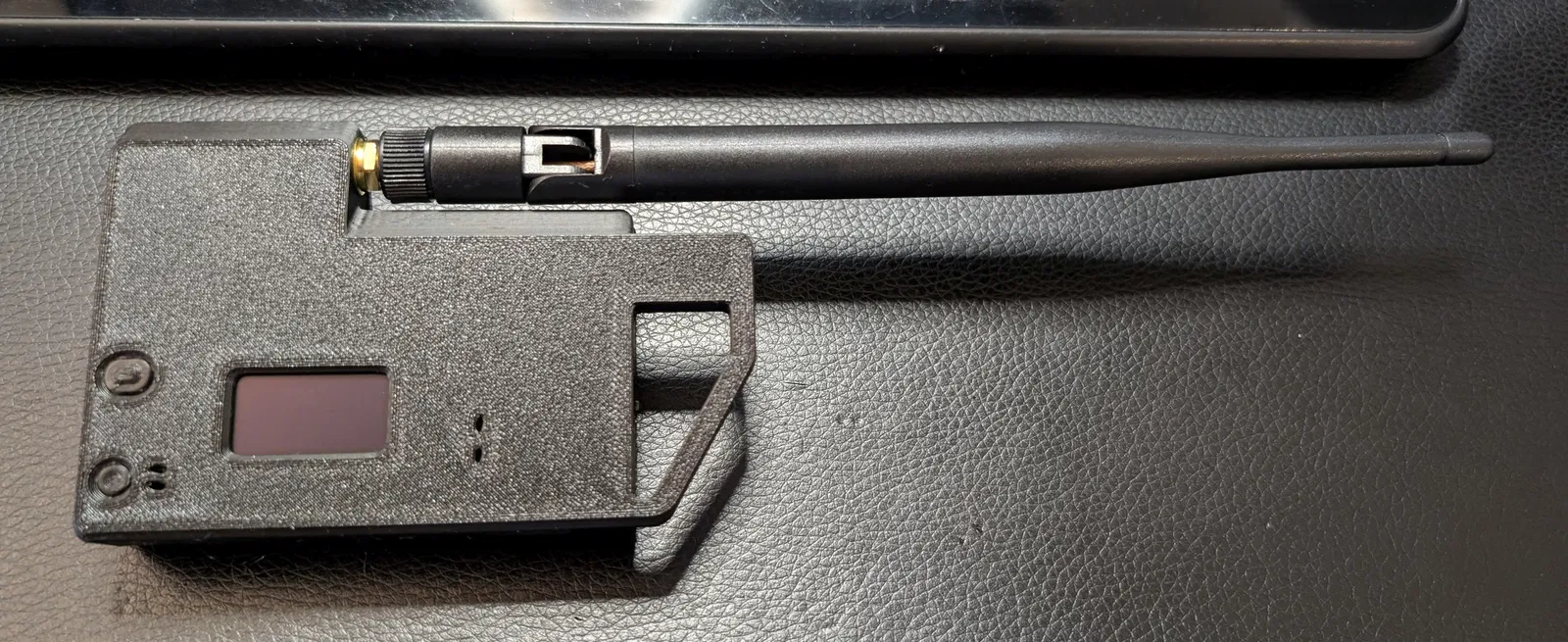

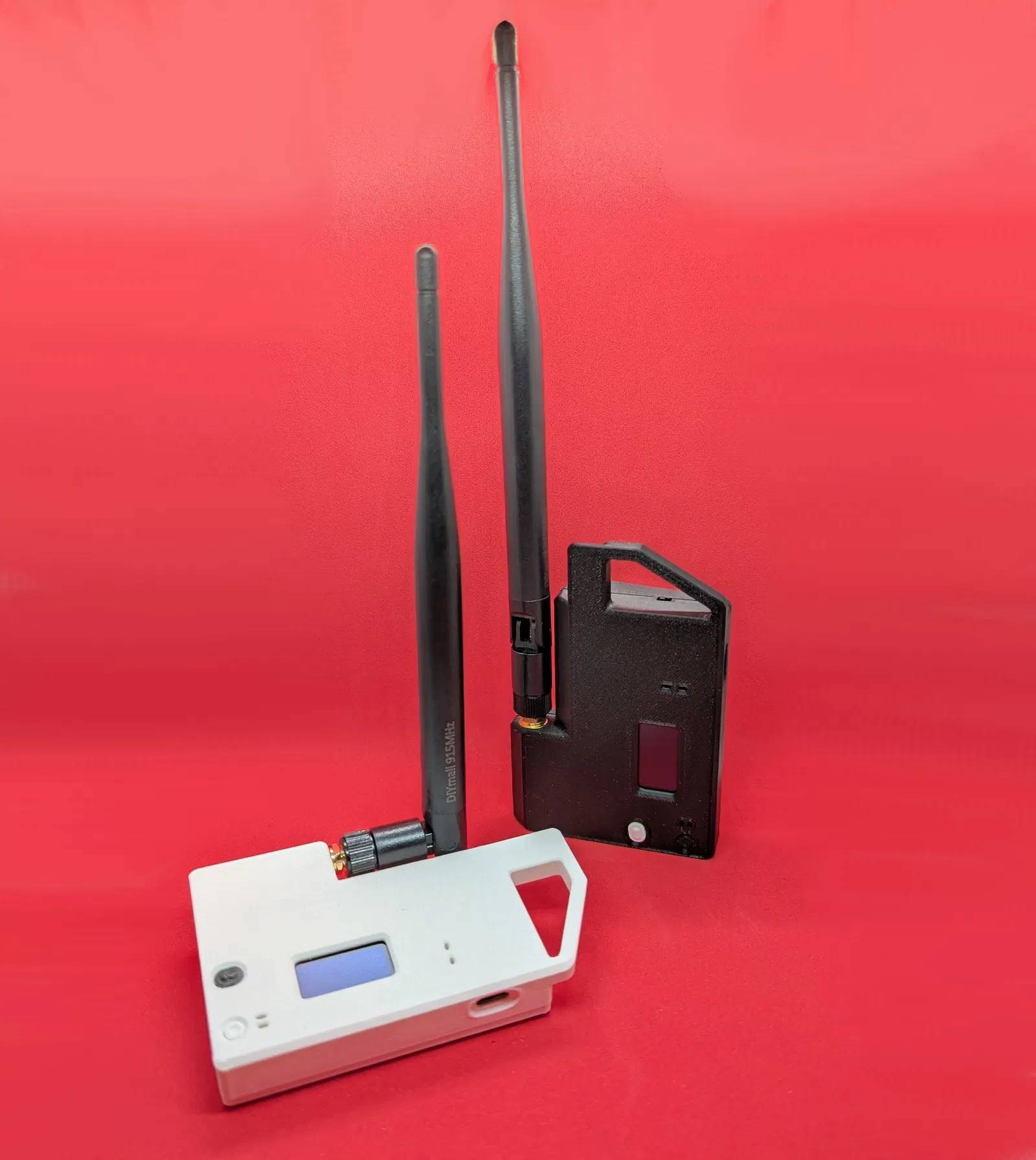

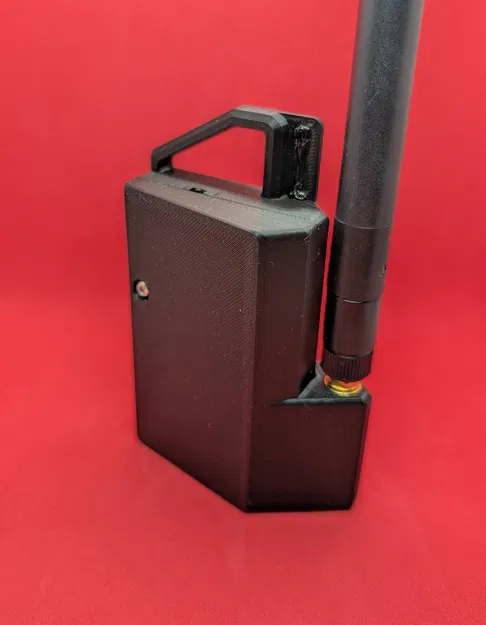

Vỏ Heltec V3 có pin 18650 và bộ điều khiển sạc TP4056

Thiết kế của tôi dành cho bộ đàm Heltec V3 dùng trong Meshtastic/Meshcore, có luôn chỗ cho công tắc nguồn, pin 18650 và bộ điều khiển sạc TP4056. Điểm cộng là mọi thứ được giữ lại với chỉ một con vít M3x10 đầu tròn.

Bluetooth/Wifi

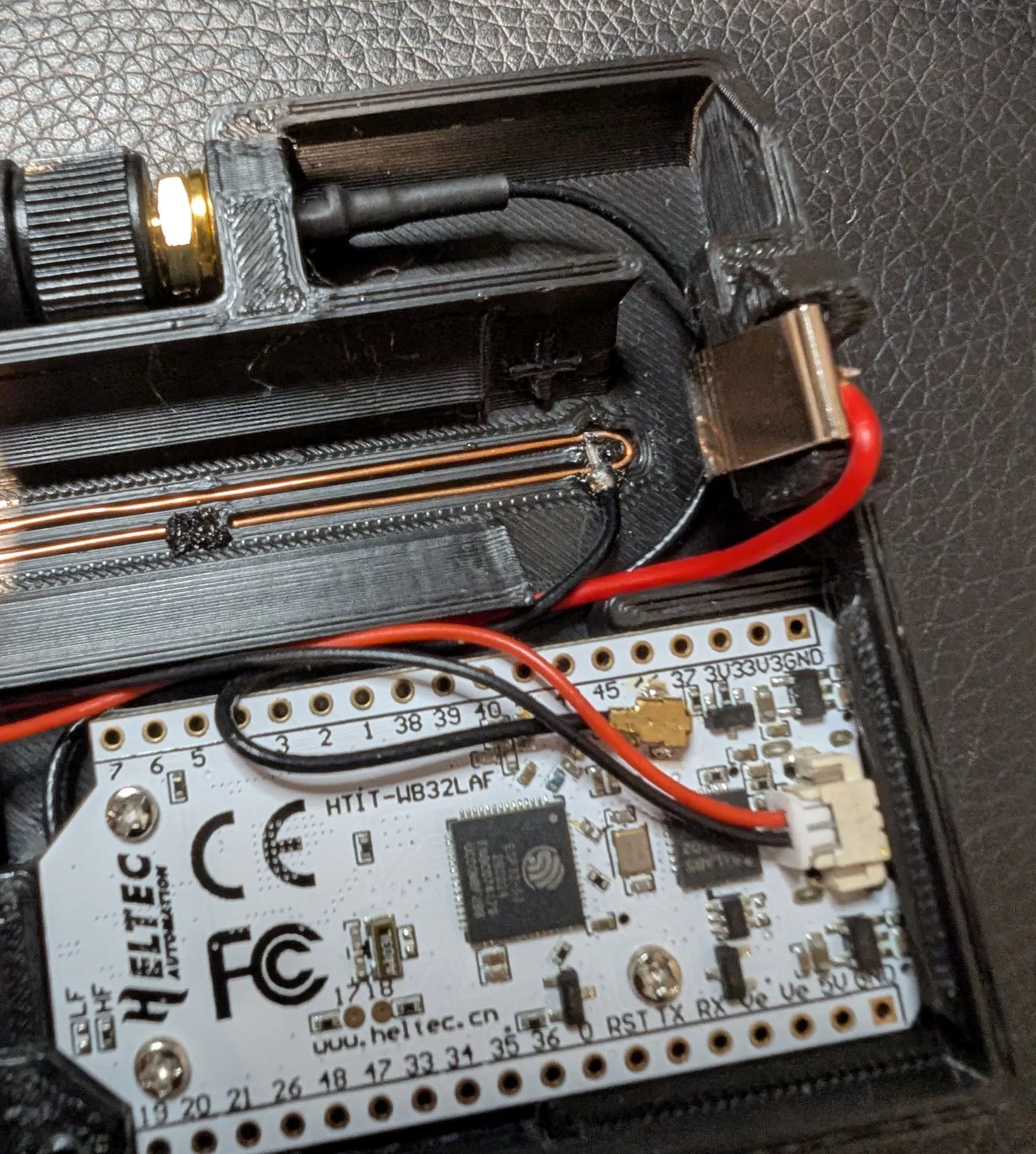

Với mấy bạn không hài lòng với anten 2.4GHz (Bluetooth & Wifi) hiện có trên Heltec V3, tôi đã tích hợp chỗ cho anten 2.4GHz kiểu Slim Jim. Dựa trên mấy bài test sơ bộ của tôi, anten ngoài cho Bluetooth & Wifi này giúp tăng cường độ tín hiệu lên 10dBi.

Danh sách vật tư

• Heltec V3 (bao gồm anten, dây anten & dây nguồn)
• Pin 18650
• TP4056
• Kẹp pin
• Công tắc trượt mini
• Dây và mối hàn linh tinh

Kẹp pin

Kẹp pin dùng trong thiết kế này được mua trên AliExpress với gói 50 cái giá ~6 CAD.

Tiêu đề: “50pcs/set Spring Steel 18650 Battery Clip 18650 Battery Holder Battery Contact Battery Insert Accessories”.

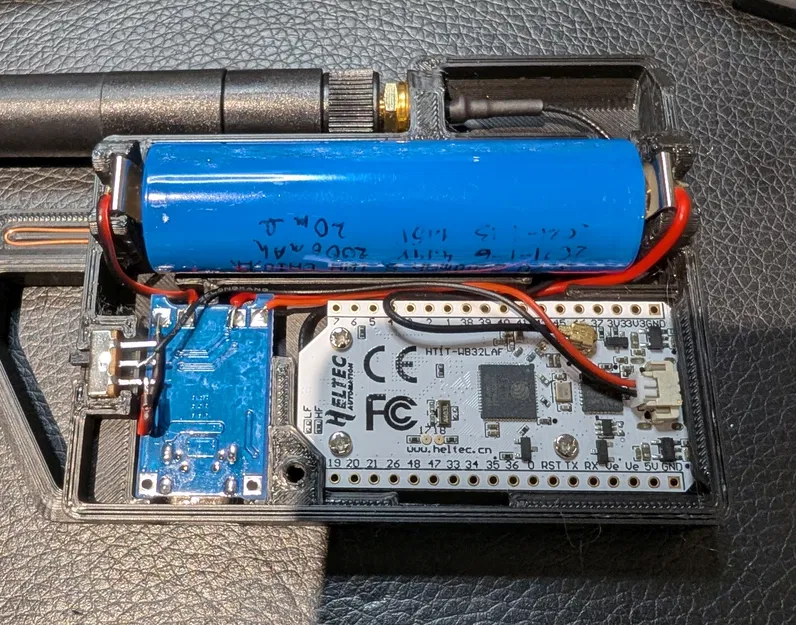

Tôi cắt bỏ phần chân nối dưới cùng (màu đỏ) và hàn dây của mình vào chỗ được khoanh màu xanh dưới đây. Làm cái này TRƯỚC KHI bạn gắn kẹp vào bản in 3D.

Công tắc trượt mini

Công tắc dùng trong thiết kế này cũng được mua trên AliExpress với gói 20 cái giá 1 CAD.

Tiêu đề: “20Pcs SS12D00 Interruptor on-off mini Slide Switch 3pin 1P2T 2 Position High quality toggle switch Handle length:3MM/4MM/5MM/6MM”
