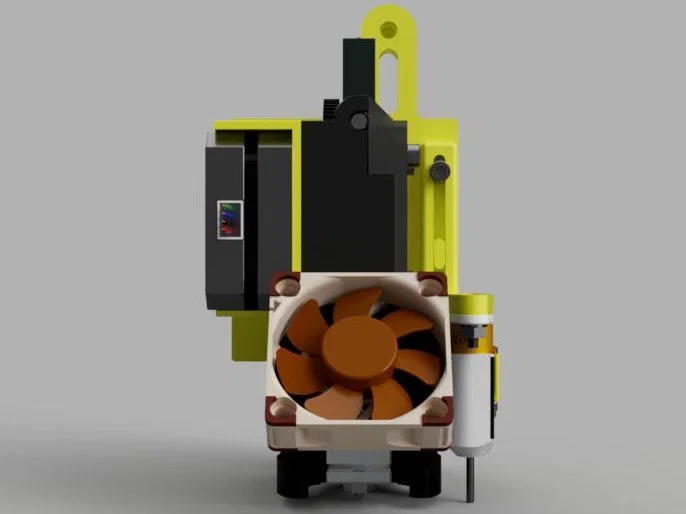

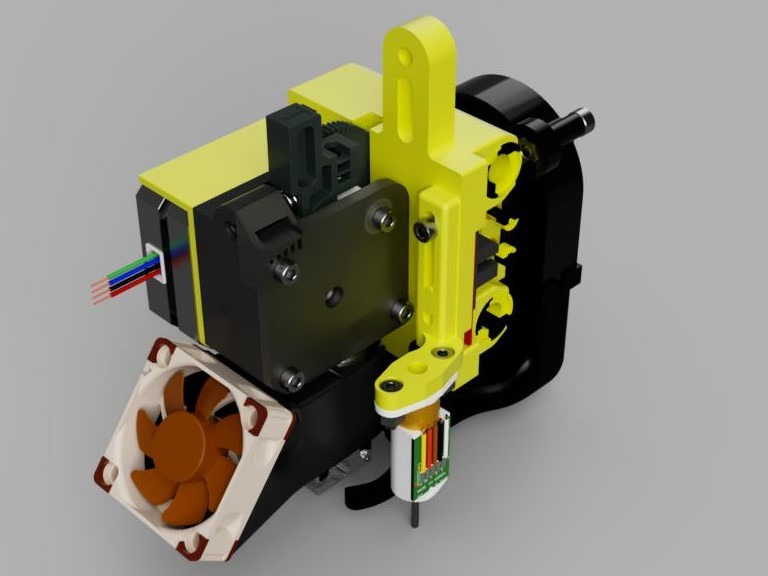

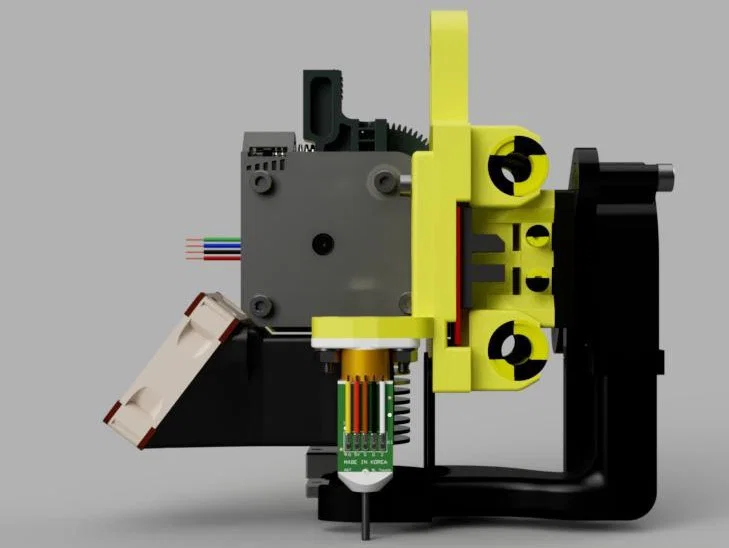

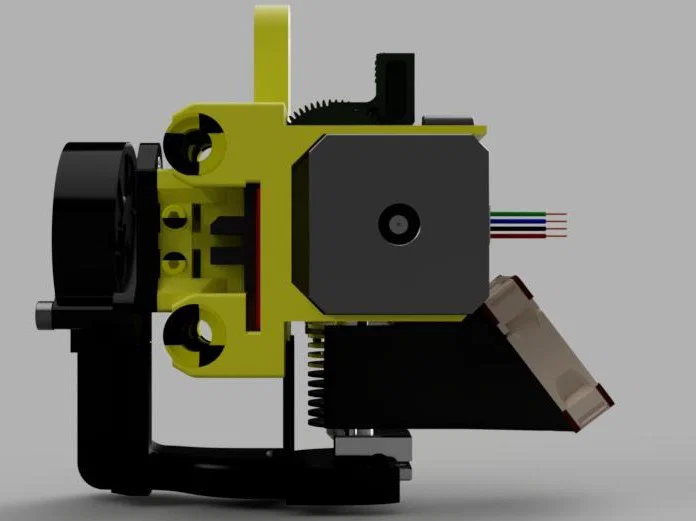

Giá đỡ E3D-V6 / Bộ đùn Titan / BL Touch cho HyperCube Evolution

8/1/2025

Cập nhật ống làm mát bộ phận mới. (Part Cooling Duct V2.stl) Dễ in hơn và luồng khí tốt hơn.

9/28/2019

Tôi đã lắp bộ này lên Hypercube Evolution của mình và nó hoạt động tốt. Tôi vừa đặt mua cuộn dây sợi dẻo đầu tiên và nóng lòng muốn thử nó. Trừ khi có phản hồi yêu cầu thay đổi bổ sung, tôi sẽ đóng dự án này và coi nó là hoàn thành.

Chúc các bạn vui... Tôi thì tôi đang vui đây.

Tôi đã gỡ bỏ mục WIP (đang thực hiện) khỏi thiết kế này.

9/27/2019

Cập nhật thiết kế của Giá đỡ bộ đùn (Extruder Mount) và Giá đỡ BLTouch (BLTouch Mount).

9/23/2019

Chờ đã, thay đổi sắp tới. Cuối cùng cũng lắp xong lên HEVO của tôi và thật tuyệt vời. Mặc dù những gì có ở đây sẽ hoạt động, nhưng với việc làm lại, sẽ dễ dàng hơn nếu bạn đợi những thay đổi của tôi.

Những thứ đang được sửa đổi:

• Phần cắt giảm cho bánh răng bộ đùn không được định vị đúng. Bánh răng cọ xát ở phía bên phải và đáy của phần cắt cắt vào chuyển động của bánh răng.
• Giá đỡ BLTouch yêu cầu phạm vi điều chỉnh bổ sung để cho phép điều chỉnh đến độ lệch 8 mm so với đầu phun. (Tấm đệm được thiết kế làm giải pháp tạm thời.)

Tôi đã thêm các bộ phận mới.

• Một tấm đệm BLTouch có thể được chia tỷ lệ theo bất kỳ chiều cao Z nào cần thiết để tinh chỉnh giá đỡ BLTouch.
• Một giá đỡ dây cáp (Loom Bracket) để gắn dây cáp vào trụ gắn quạt cũ. Để gắn vào Giá đỡ bộ đùn hiện tại, bạn sẽ cần khoan lỗ gắn trên trụ cho vít M3.

6/13/2019

In giá đỡ và giá đỡ quạt làm mát bộ phận. Dựa trên việc lắp thử, tôi đã thực hiện một số thay đổi thiết kế bổ sung. In lại và lắp thử vào máy in. Trông rất ổn. Tiếp theo là in bằng PETG và ABS và thử nghiệm lắp đặt chức năng hoàn chỉnh.

Tôi đã cập nhật Giá đỡ, Ống làm mát quạt và Giá đỡ BLTouch.

5/17/2019

Những thay đổi của tôi cho đến nay đều là điều chỉnh. Điều tôi học được là thiết kế ban đầu không đáp ứng tất cả các yêu cầu của tôi. Tôi đã lùi lại một bước và làm phiên bản 4 của thiết kế. Hầu hết các bộ phận đã thay đổi do kích thước và căn chỉnh mới.

Các lưu ý thiết kế do lắp ráp lớn hơn với Titan và động cơ:

• Có thể mất 5 mm trên trục X.
• Có thể mất một phần di chuyển trục Y.
• Có thể mất 14 mm chiều cao trục Z. (Đánh đổi với tổn thất trục Y.)

Tôi sẽ cập nhật sau khi in và thử nghiệm.

Xem Cập nhật Thiết kế để biết các thay đổi

Tôi đã cân nhắc việc thay đổi bộ đùn Bowden thành bộ đùn trực tiếp trên HyperCube Evolution của mình. Tôi đã xem xét nhiều thiết kế và không có thiết kế nào đáp ứng tất cả các yêu cầu của tôi. Tôi quyết định tự thiết kế giá đỡ vì hai lý do:

Thiết kế theo yêu cầu của tôi

• Giữ khối lượng gần các thanh ray X.
• Giữ trọng lượng tổng thể ở mức tối thiểu
• Điểm dừng X và -X
• Điều chỉnh bộ đùn Titan dễ dàng
• Quạt làm mát đầu nóng nghiêng (quạt 40 mm)

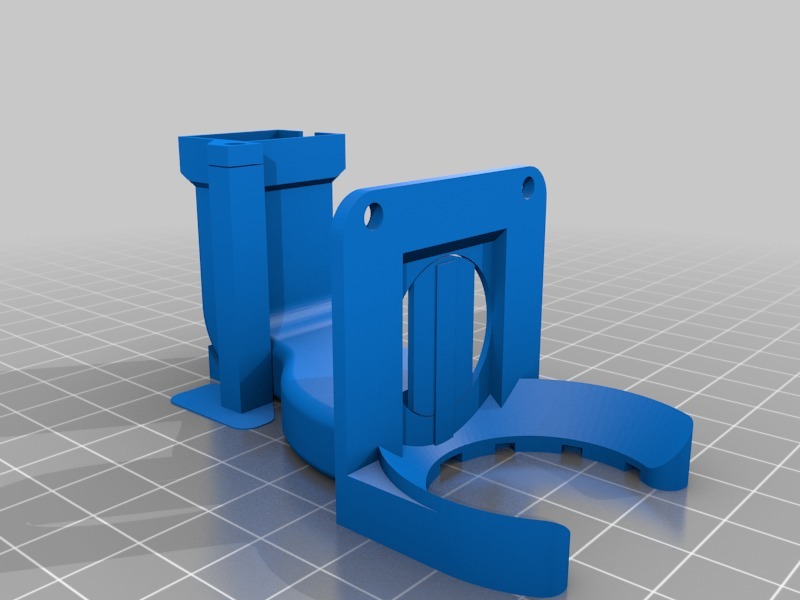

• Gắn quạt làm mát bộ phận phía sau thanh ray X (quạt thổi 50 mm x 10 mm)
• Phân phối luồng khí làm mát bộ phận hình tròn
• Giá đỡ BL Touch có thể điều chỉnh
• BL Touch cách khối nhiệt 15mm (tiêu chuẩn)

Tiếp tục quá trình học Fusion 360 của tôi

Lưu ý: Trụ đỡ quạt ban đầu được di chuyển trong thiết kế này sang phía bên phải của giá đỡ. Tôi giữ lại trụ đỡ thay vì xóa nó vì tôi sử dụng nó làm điểm neo cho dây cáp.

Đây là một thiết kế đang trong quá trình thực hiện.

Các bộ phận đã được in thử:

• Giá đỡ quạt - Tốt kể từ ngày 12/5
• Ống làm mát đầu nóng - Chưa thử nghiệm với bộ phận hoàn chỉnh

Cài đặt In

Máy in:

HyperCube Evolution và Kossel Delta Plus

Rafts:

Không

Supports:

Có

Độ phân giải:

.2

Infill:

40%

Filament:

Amazon Basic (PETG), eSUN(PETG), HICTOP (ABS), 3D Solutech (PLA) PETG, ABS, PLA

Vàng & Đen

Ghi chú:

Đã in:

• Giá đỡ bộ đùn - PETG
• Ống làm mát đầu nóng - PETG
• Ống làm mát bộ phận và Giá đỡ quạt - ABS
• Giá đỡ BLTouch, Tấm đệm và Kẹp dây cáp - PLA

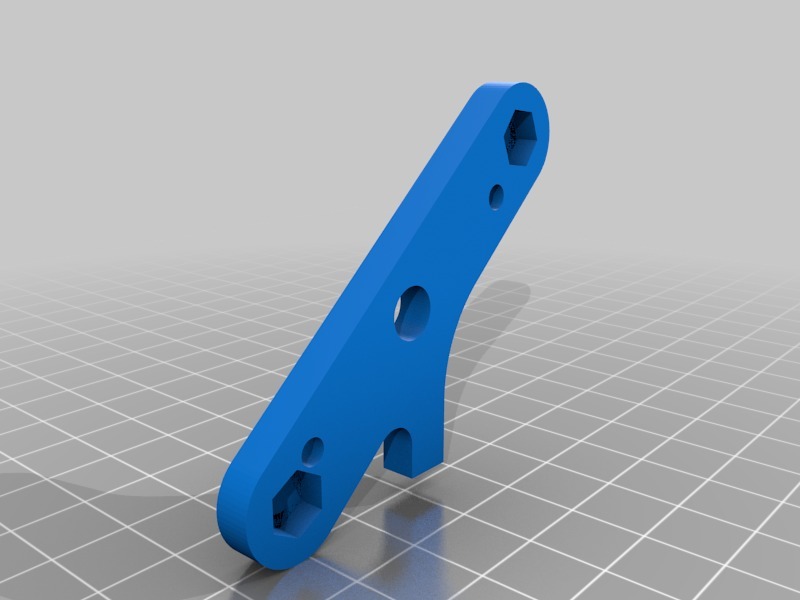

In thử giá đỡ quạt

• Đã thêm lớp hỗ trợ cho các lỗ đai ốc lục giác, cần được làm sạch sau khi in.
• In với các lỗ đai ốc lục giác úp xuống và tắt hỗ trợ trong slicer
• Phần cứng yêu cầu
  • 2 - Đai ốc lục giác M4
  • 2 - Vít M4 x 20
  • 2 - Vít M3 x 8 để gắn vào xe đẩy X

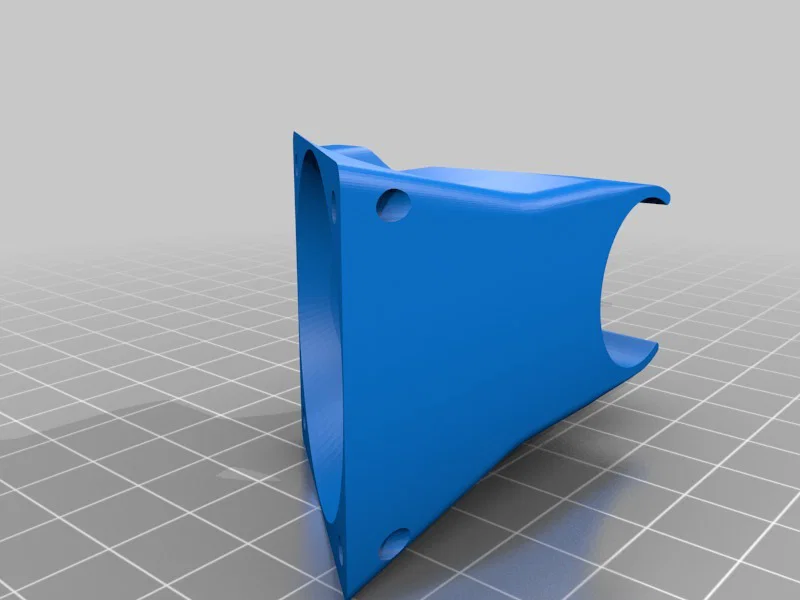

In thử Ống làm mát đầu nóng (Hot_End_Fan_Duct)

• In bằng PETG, độ lấp đầy 40%

Sau khi in

• Làm sạch vật liệu hỗ trợ
• Làm sạch các lỗ định vị giá đỡ bằng mũi khoan 3 mm.
• Lắp các vòng đệm ren M3 (yêu cầu 8 cái)

Cập nhật Thiết kế

9/27/2019

• Giá đỡ bộ đùn
  • Tăng khoảng hở cho bánh răng bộ đùn.
  • Làm dày giá đỡ ở khu vực thăm dò để dễ dàng lắp vòng đệm ren.
  • Sửa đổi khu vực gắn của giá đỡ đầu dò
  • Cung cấp lỗ vít chìm để gắn Kẹp dây cáp.
• Giá đỡ BLTouch
  • Sửa đổi kích thước và khoảng hở khe.
  • Thiết kế tấm đệm 5 mm để giảm thiểu sự cản trở với ống làm mát bộ phận.
• Kẹp dây cáp
  • Thêm Kẹp dây cáp vào thiết kế.

6/13/2019

• Hạ thấp vị trí giá đỡ bộ đùn 3 mm.
• Căn chỉnh lại ống làm mát bộ phận với vị trí đầu phun mới.
• Điều chỉnh giá đỡ BLTouch cho vị trí đầu phun mới.

5/20/2019

Ống làm mát bộ phận + Móc trước đã sửa đổi + Thêm giá đỡ tùy chỉnh cho móc trước và phần lượn cong phía sau

• 5/19/2019

Điều chỉnh trên Ống làm mát bộ phận. + Làm dày vỏ từ 0.5 mm lên 0.75 mm + Điều chỉnh phần lượn cong của ống để luồng khí mượt mà hơn và in tốt hơn

• 5/17/2019

Thiết kế lại lớn dựa trên thử nghiệm trước đó. Các bộ phận đang thay đổi:

• Giá đỡ bộ đùn
• Ống làm mát bộ phận

(Cập nhật 10:15 tối: chiều cao trên đầu phun lên 2 mm)

• Giá đỡ BL Touch

Chưa có cái nào trong số này được in và thử nghiệm. Tuy nhiên, tôi có nhiều hy vọng vào phiên bản này.

• 5/12/2019

Những thay đổi lớn đối với thiết kế

+ Giá đỡ Titan EVO mới - Hạ thấp vị trí giá đỡ Titan trên giá đỡ
+ Ống làm mát bộ phận mới - Điều chỉnh cho vị trí đầu nóng thấp hơn
+ Giá đỡ BL Touch mới - Điều chỉnh cho vị trí đầu nóng thấp hơn

• 5/11/2019

Giá đỡ Titan EVO + Giá đỡ động cơ bước đã sửa đổi + Thêm hỗ trợ bổ sung cho giá đỡ + Giá đỡ BL Touch đã điều chỉnh

• 5/11/2019

Giá đỡ BL Touch + Khe điều chỉnh đã được điều chỉnh

• 5/10/2019

Giá đỡ BL Touch + Thêm giá đỡ di chuyển đầu dò BL Touch cách khối nhiệt 3 mm.

• 5/9/2019

Giá đỡ Titan EVO + Vòng đệm ren cập nhật cho giá đỡ BL Touch

• 5/8/2019

Giá đỡ quạt + Tăng khoảng hở cho đai ốc lục giác + Tăng kích thước lỗ để gắn ống làm mát bộ phận + Thêm lớp hỗ trợ cho lỗ đai ốc + Tăng khoảng hở cho vít gắn + Thêm các góc lượn để tăng độ bền

• 5/7/2019

Ống làm mát bộ phận + Thêm góc lượn bên trong tại điểm chuyển tiếp dọc sang ngang của ống làm mát bộ phận. + Thêm các góc hiển thị bổ sung của bộ phận lắp ráp + Tăng khoảng cách giữa trụ đỡ và phần nhô ra trên ống làm mát bộ phận. + Kéo dài chốt định vị trên Giá đỡ Titan EVO cho giá đỡ BL Touch.
