Con dấu góc TPU cho Prusa Core One

Được truyền cảm hứng từ những cuộc thảo luận với cộng đồng, tôi đã tạo ra một con dấu rất đơn giản và dễ in, được thiết kế để lắp vào các góc trên cùng của khung Prusa Core One.

Thiết kế này không quá cầu kỳ, nhưng đủ để cách nhiệt tốt và phù hợp với mọi máy C1.

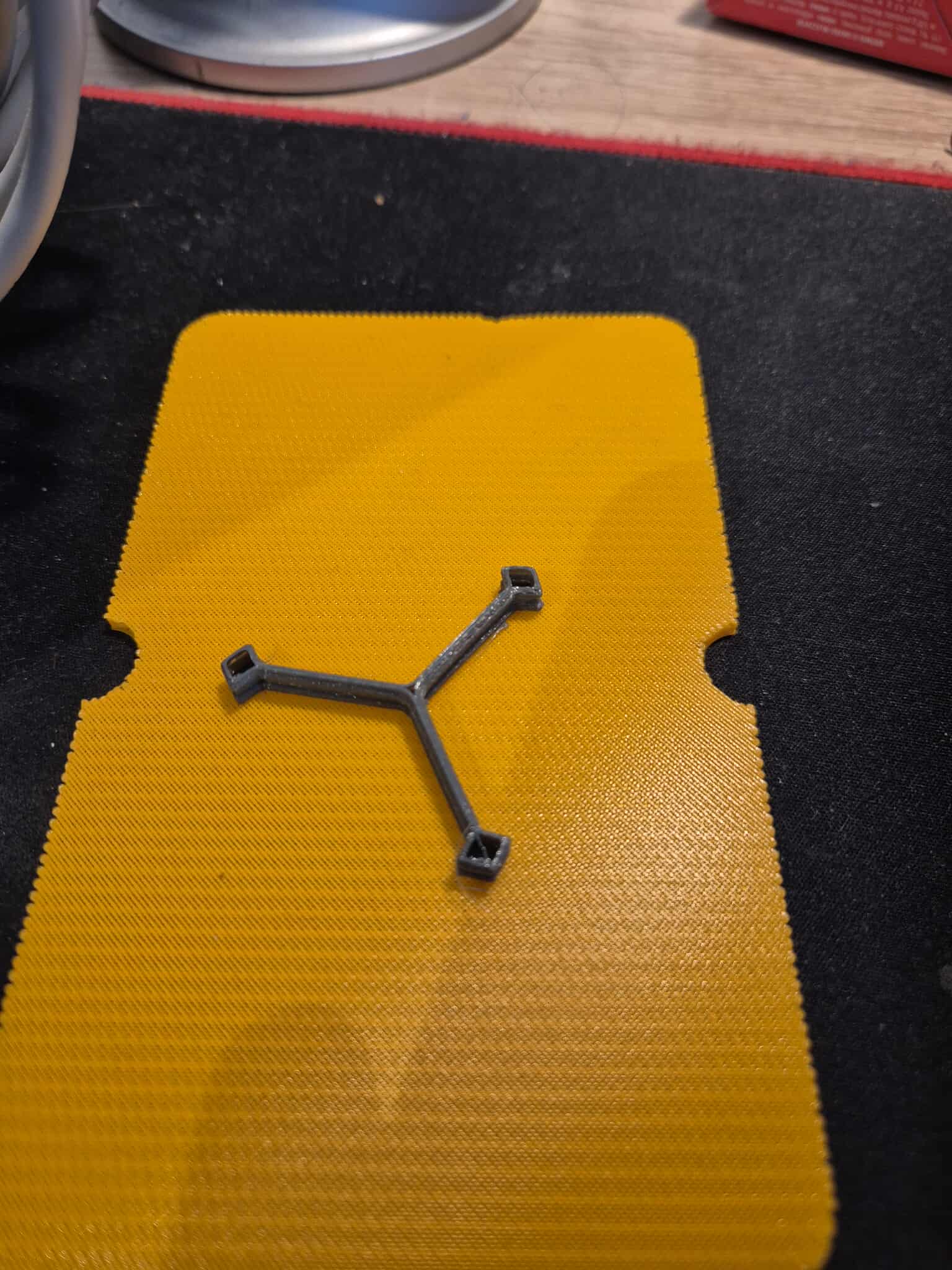

Để in, bạn cần một ít nhựa TPU (tôi đã dùng loại 3DPower 90A Gray) và – tốt nhất là – một tấm in có vân nhám cho máy in của bạn. Con dấu của tôi được in trên tấm PEI trơn, dùng keo hồ để tách khuôn – chúng vẫn in ra khá tốt.

Cài đặt in của tôi là:

• Chế độ in mặc định cho vật liệu FLEX
• Cài đặt chi tiết nhanh 0,10 cho Core One
• Đầu phun 0,4 mm
• Chế độ "Vase mode" (in theo lớp xoắn ốc)
• Không dùng brim hay support

Việc sử dụng chế độ "Vase mode" là bắt buộc. Nếu không, con dấu sẽ không đủ mềm dẻo để lắp vừa với các khung máy có độ khít cao.

Sau khi in xong, bạn cần tháo các tấm polycarbonate ra khỏi máy Core One. Tiếp theo, làm lần lượt từng góc:

• Tháo ba con ốc giữ chặt góc máy. Thực hiện cẩn thận (đặc biệt nếu bạn mua máy đã lắp ráp sẵn và chưa quen với quy trình), chú ý các lực căng có thể đã tích tụ trong khung máy trong quá trình lắp ráp. Làm từ từ, đừng làm trật ren hay làm cong vênh bất cứ thứ gì.
• Cẩn thận nới rộng các khe hở giữa ba thanh profile.
• Nhét con dấu vào, phần đáy hướng ra ngoài. Đây là lúc thích hợp để căn chỉnh rãnh với các thanh profile và đảm bảo các đầu mút thẳng hàng với các góc giữa các thanh profile.
• Kéo các thanh profile lại với nhau và lắp lại ốc.

Sau khi hoàn thành, lắp lại các tấm polycarbonate.

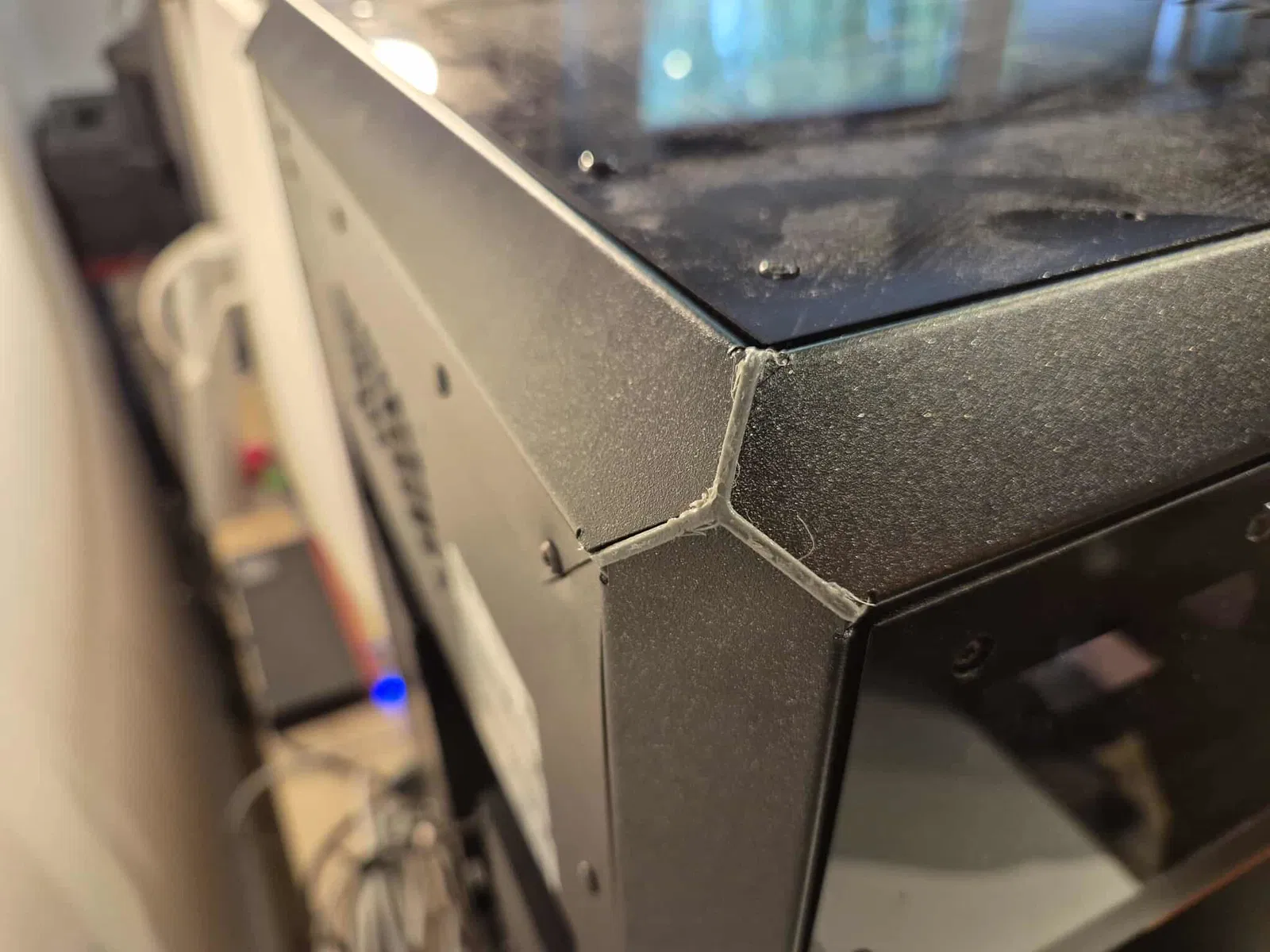

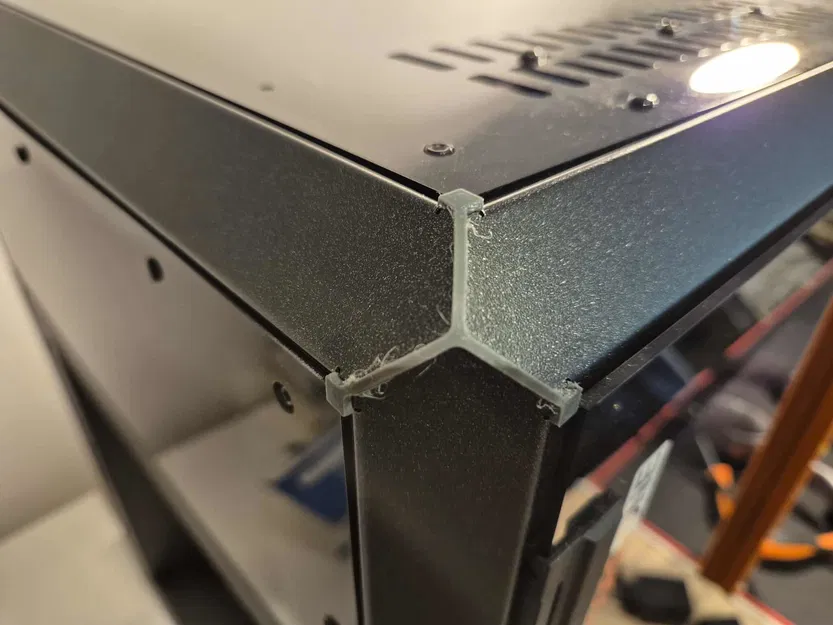

Các đầu của con dấu có thể được đẩy hết vào khung hoặc căn chỉnh với các thanh profile. Cả hai cách lắp đều có thể thấy trong ảnh đính kèm. Điều này phụ thuộc vào dung sai cụ thể của máy in của bạn ở các góc.

Đừng ngần ngại bình luận, đánh giá và phê bình giải pháp của tôi. Vì nó không thực sự có ý định xuất bản nên có thể còn thiếu sót. Nếu có, tôi rất sẵn lòng sửa đổi. Tôi cũng cung cấp file .obj.

Xin thứ lỗi cho các sợi nhựa thừa, đây là lần đầu tiên tôi thử in TPU.
