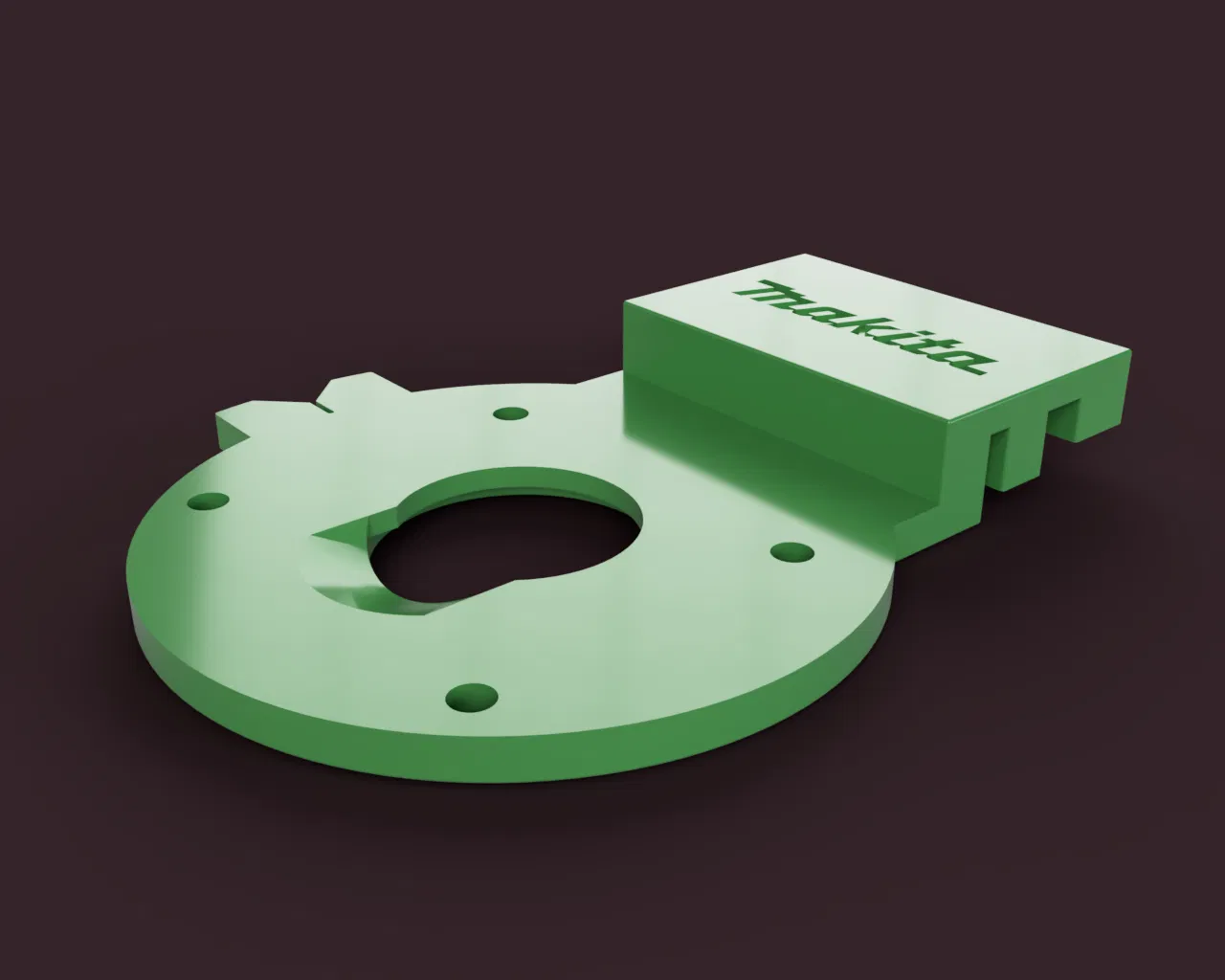

Tấm gắn ray cưa lọng cho máy phay Makita - Bản remixed

Đây là bản remixed từ Tấm dẫn hướng ray cưa lọng cho máy phay Makita của @JohnMartin.

Cái này vẫn đang trong quá trình phát triển, tinh chỉnh lại độ khít.

Trong bản remixed này, tôi làm cho rãnh của ray cưa lọng khít hơn một chút.

Bao gồm cả phiên bản metric và imperial. Phiên bản imperial có khoảng cách giữa ray cưa lọng và tâm mũi khoan được đặt là 2" (50.8mm), thay vì 50mm ban đầu.

Cũng bao gồm các phiên bản có và không có hình học ống dẫn hướng. Tôi không nghĩ bạn sẽ bao giờ sử dụng ray cưa lọng và ống dẫn hướng cùng một lúc, nhưng để tiết kiệm việc phải thay đổi tấm đế qua lại, các phiên bản có ống dẫn hướng đã được thêm vào, đổi lại sẽ tốn thêm một chút vật liệu hỗ trợ.

Ngoài ra còn có một vài thay đổi về mặt thẩm mỹ, bao gồm việc mở rộng đường dẫn khí và rút ngắn tab căn giữa tâm.

Cập nhật ngày 3/8/25 - Tôi thấy các bản remixed ban đầu của mình vẫn còn hơi lỏng hơn tôi mong muốn. Các chi tiết này được làm chặt hơn 0.011" (0.28mm) so với bản gốc. Tôi đang in các mẫu với hình học chặt hơn 0.0115" (0.29mm) và 0.012" (0.30mm) ở những chỗ có thể khớp với ray để thử nghiệm. Bản 0.011" chắc chắn có thể dùng được ngay, nhưng tôi có lẽ sẽ đề xuất ít nhất là phiên bản 0.0115" cho hầu hết các máy in được căn chỉnh tốt, hoặc chạy thử bản in chỉ với hình học ray cưa lọng để kiểm tra độ khít trước khi in toàn bộ file.

Tôi cũng đã chia các phiên bản dung sai khác nhau vào các thư mục, mỗi thư mục có các biến thể Inch và Metric, có và không có hình học ống dẫn hướng. Tôi có lẽ sẽ giảm số lượng file sau khi thử nghiệm các phiên bản mới nhất này.
