Đế Giữ Lon - 12oz, Chủ đề Pokeball

Xin chào các Huấn luyện viên Pokemon!

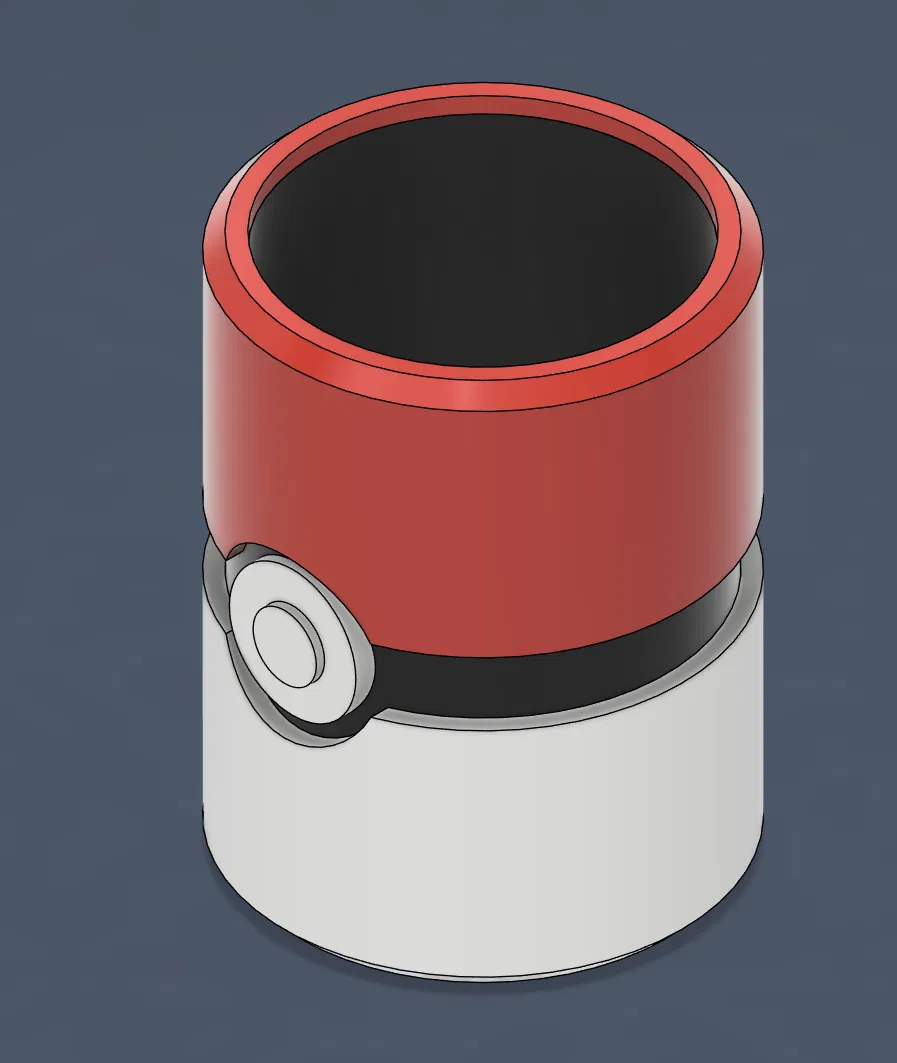

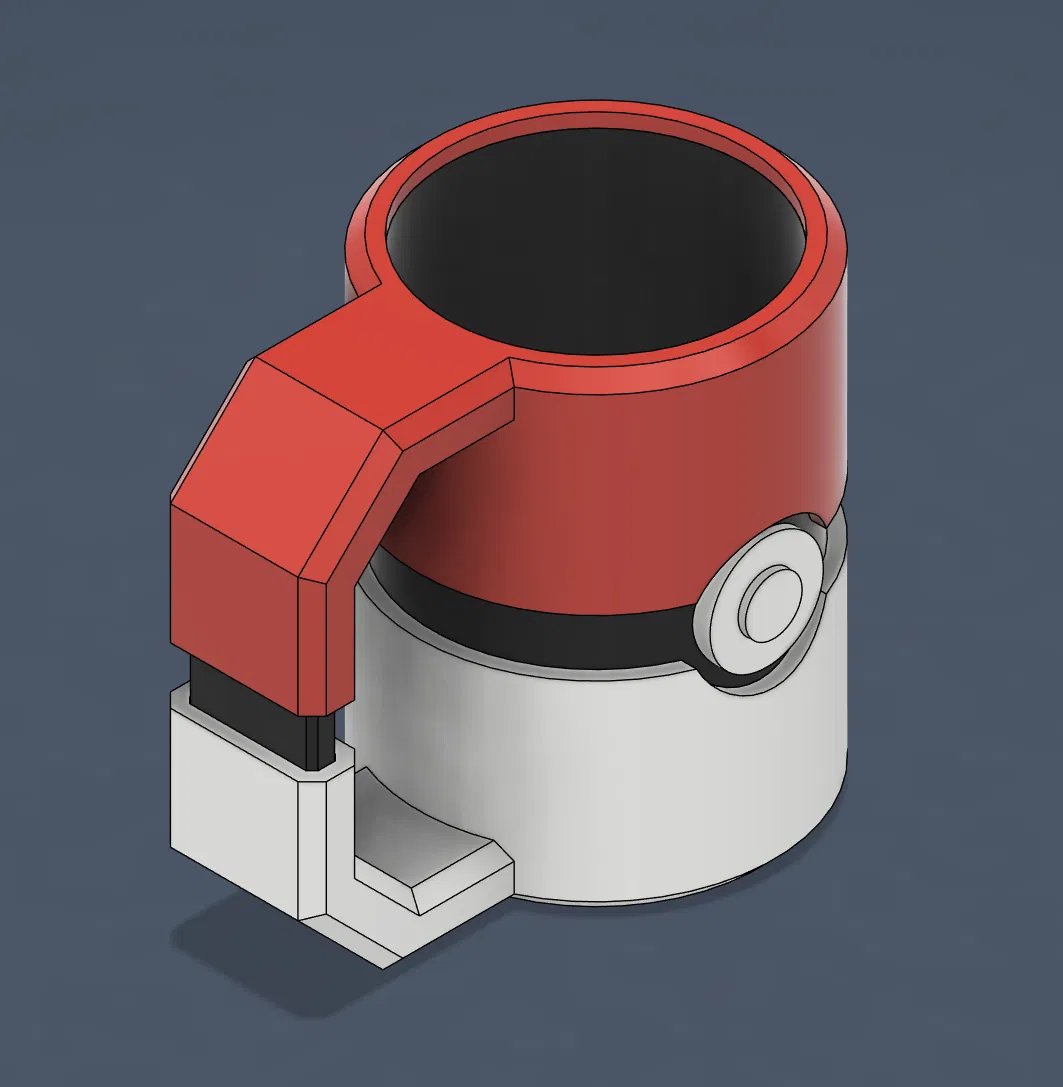

Giữ cho đồ uống của mấy bạn mát lạnh trong mùa hè này với những đế giữ lon Pokeball tùy chỉnh này. Kèm theo là hai mẫu, tùy theo sở thích, đế giữ lon có hoặc không có tay cầm. Đây là thiết kế tùy chỉnh mà tôi đã tạo và thực hiện để in bằng máy Prusa. Tất cả các bộ phận đều có dung sai ±0.006" được tích hợp sẵn nên tất cả các thành phần đều vừa khít. Tùy thuộc vào khả năng của máy bạn, bạn có thể cần giảm tốc độ in để máy in của bạn đáp ứng được dung sai được tích hợp.

Bên dưới là hướng dẫn in và lắp ráp đế giữ lon của bạn.

Mỗi tệp sẽ bao gồm tất cả các thành phần, bạn cần nhóm và in các thành phần theo màu. Bên dưới là chi tiết để cắt các thành phần.

Các đĩa 1 đến 3 đều sử dụng Tốc độ Cài đặt .200mm từ Prusa Slicer.

Đĩa 4 sử dụng Tốc độ Nhanh .100mm từ Prusa Slicer.

_Các đĩa 1 đến 4 sử dụng 5% Lưới Lục giác và không có bộ phận hỗ trợ.

Đĩa 1: Thân và Phần chèn tay cầm (Sợi nhựa đen)

Nếu in mẫu không có tay cầm, phần chèn tay cầm sẽ không cần thiết.

Đĩa 2: Nắp đậy trên cùng (Sợi nhựa đỏ)

Đĩa 3: Nắp đậy dưới cùng (Sợi nhựa trắng)

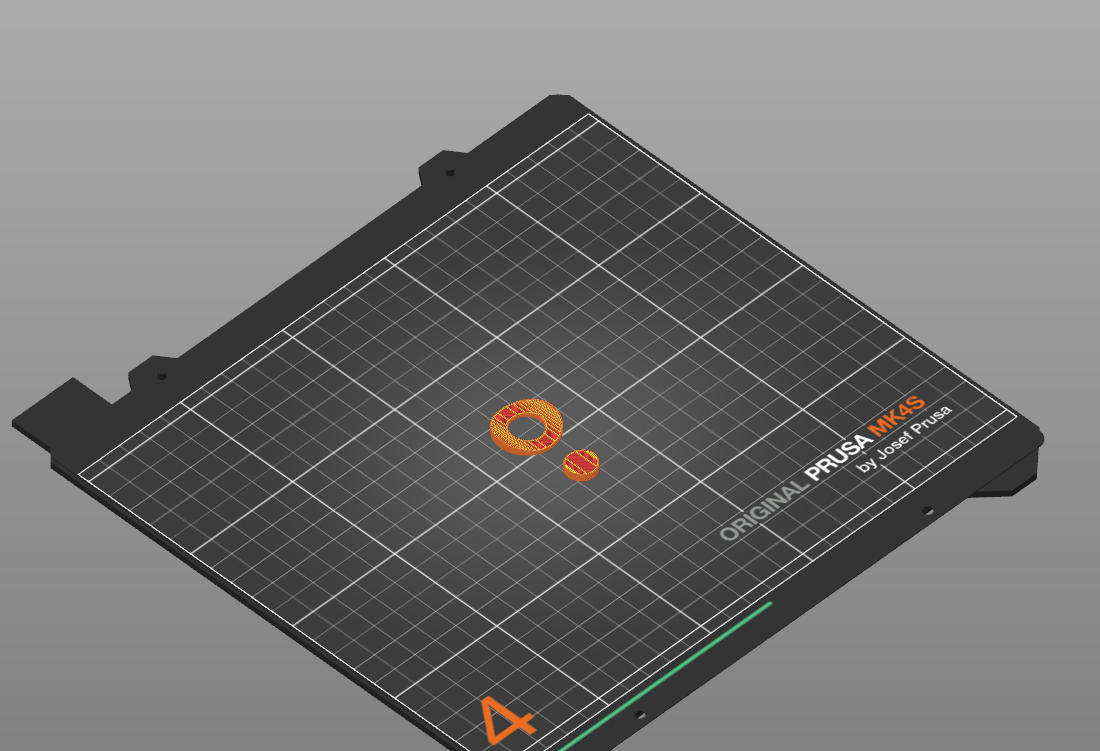

Đĩa 4: Nút Pokeball (Sợi nhựa trắng)

Đảm bảo bề mặt lõm hướng lên trên.

Các bước lắp ráp:

Sau khi tất cả các bộ phận đã được in, hãy làm theo các bước bên dưới để lắp ráp.

Bạn sẽ cần keo siêu dính để ghép các bộ phận lại với nhau.

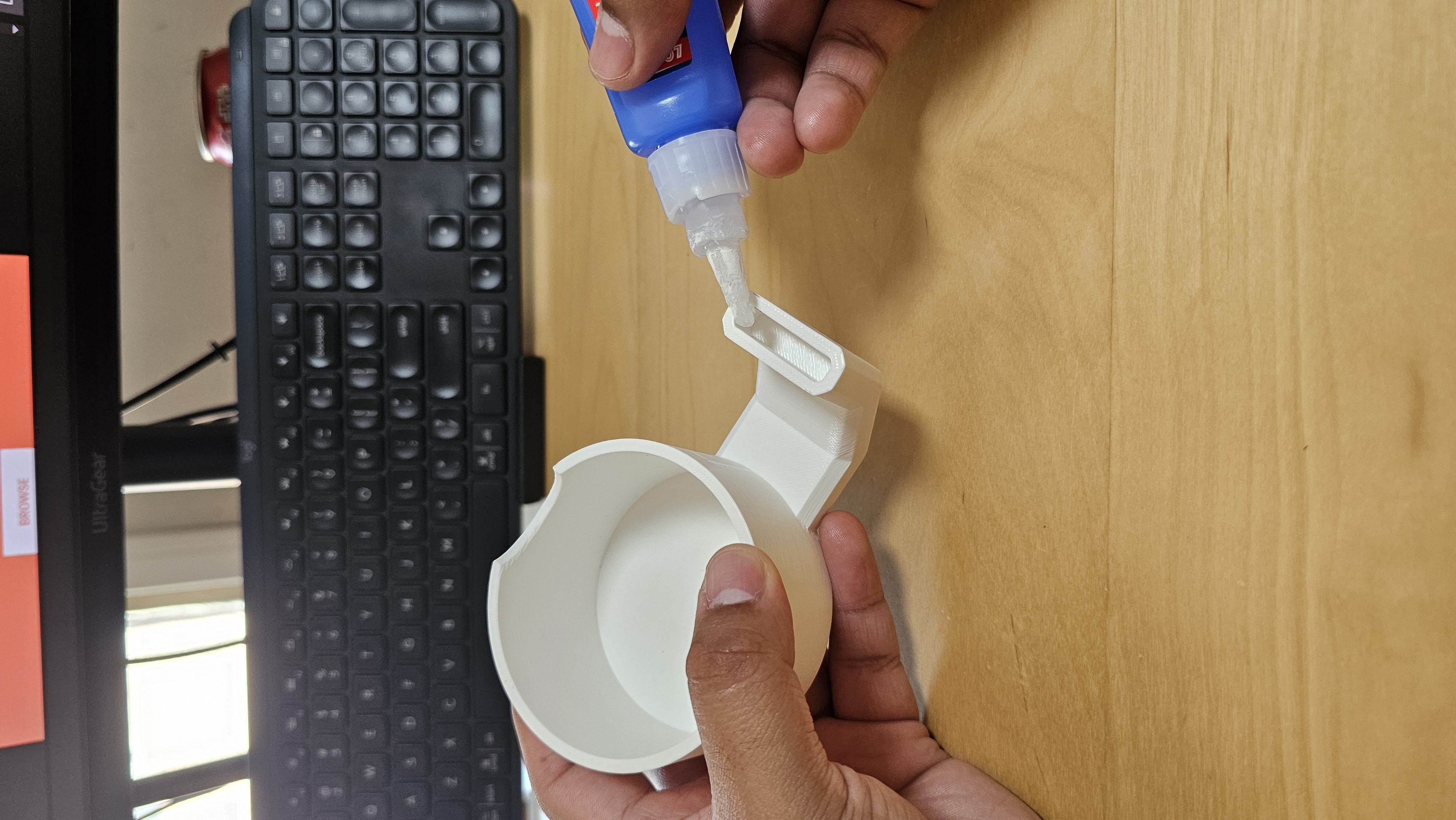

1. Phết keo lên nắp đậy dưới cùng ở phần lõm cho phần chèn tay cầm. Nếu in mẫu không có tay cầm, hãy bỏ qua bước này.

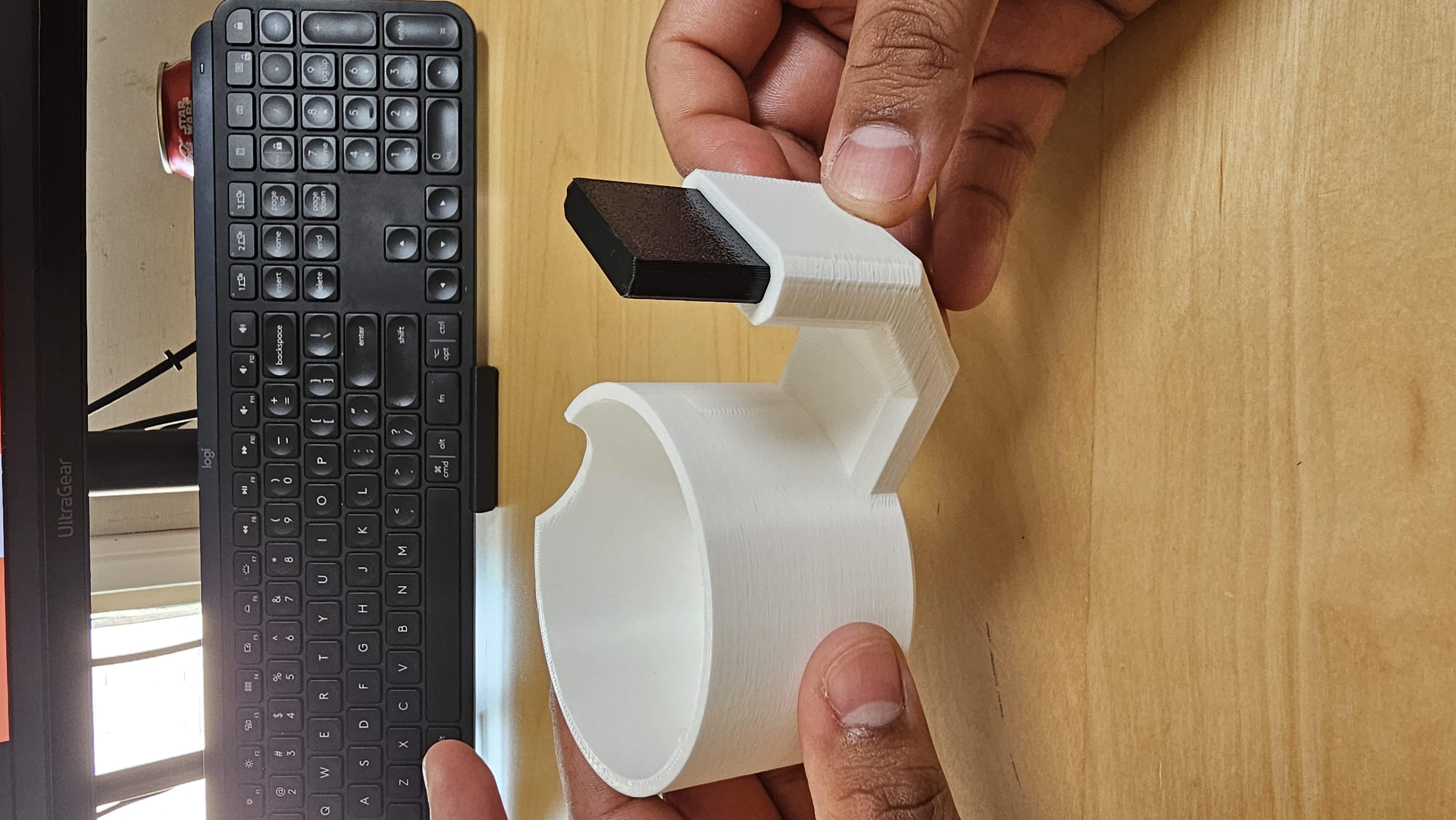

2. Ấn phần chèn tay cầm vào nắp đậy dưới cùng. Nếu in mẫu không có tay cầm, hãy bỏ qua bước này.

3. Phết một chấm keo nhỏ lên phần lõm ở giữa thân.

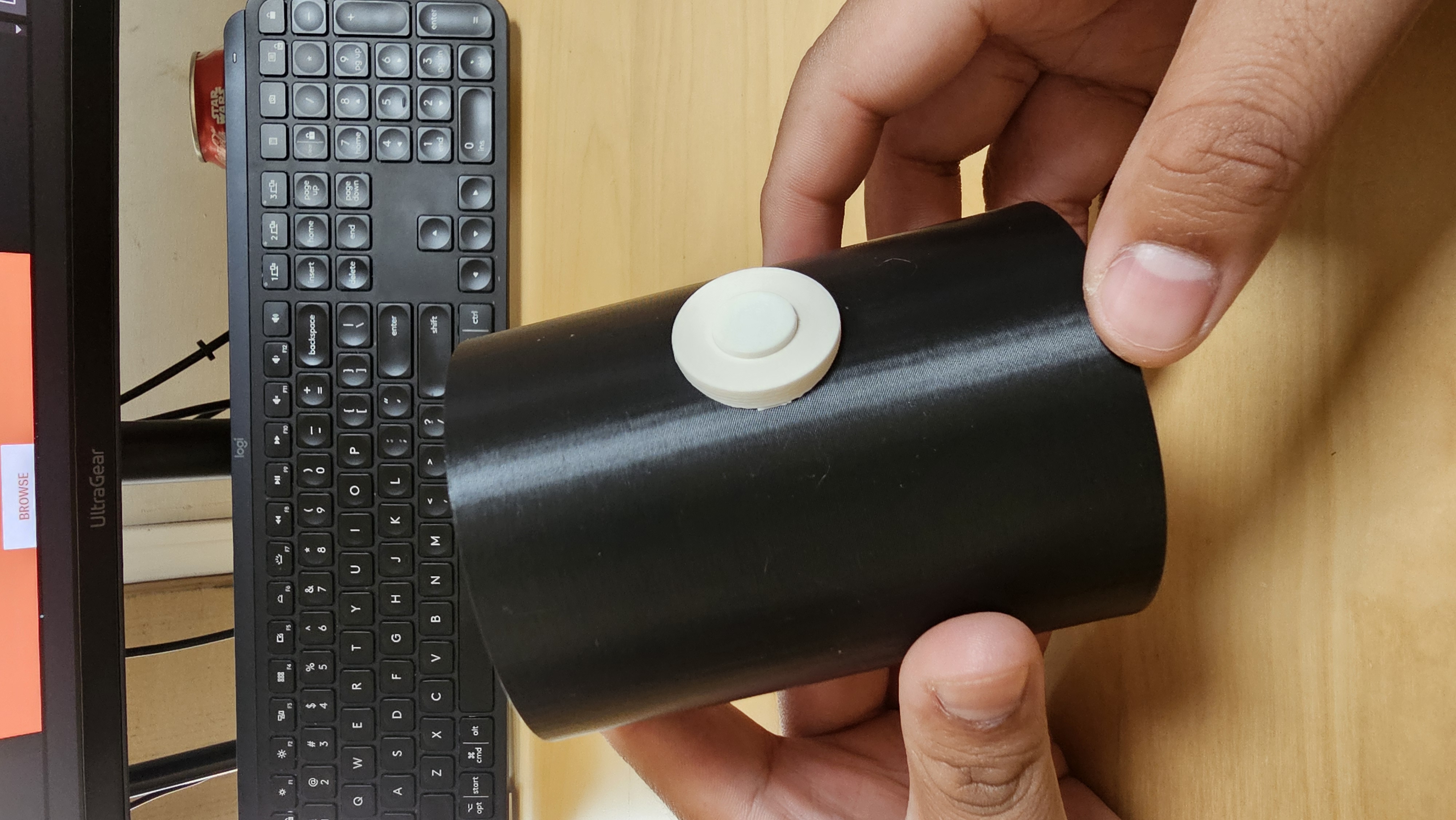

4. Ấn và giữ nút trung tâm lên keo. Đảm bảo mặt lõm nằm đúng vị trí trên bề mặt thân và khớp vào phần lõm.

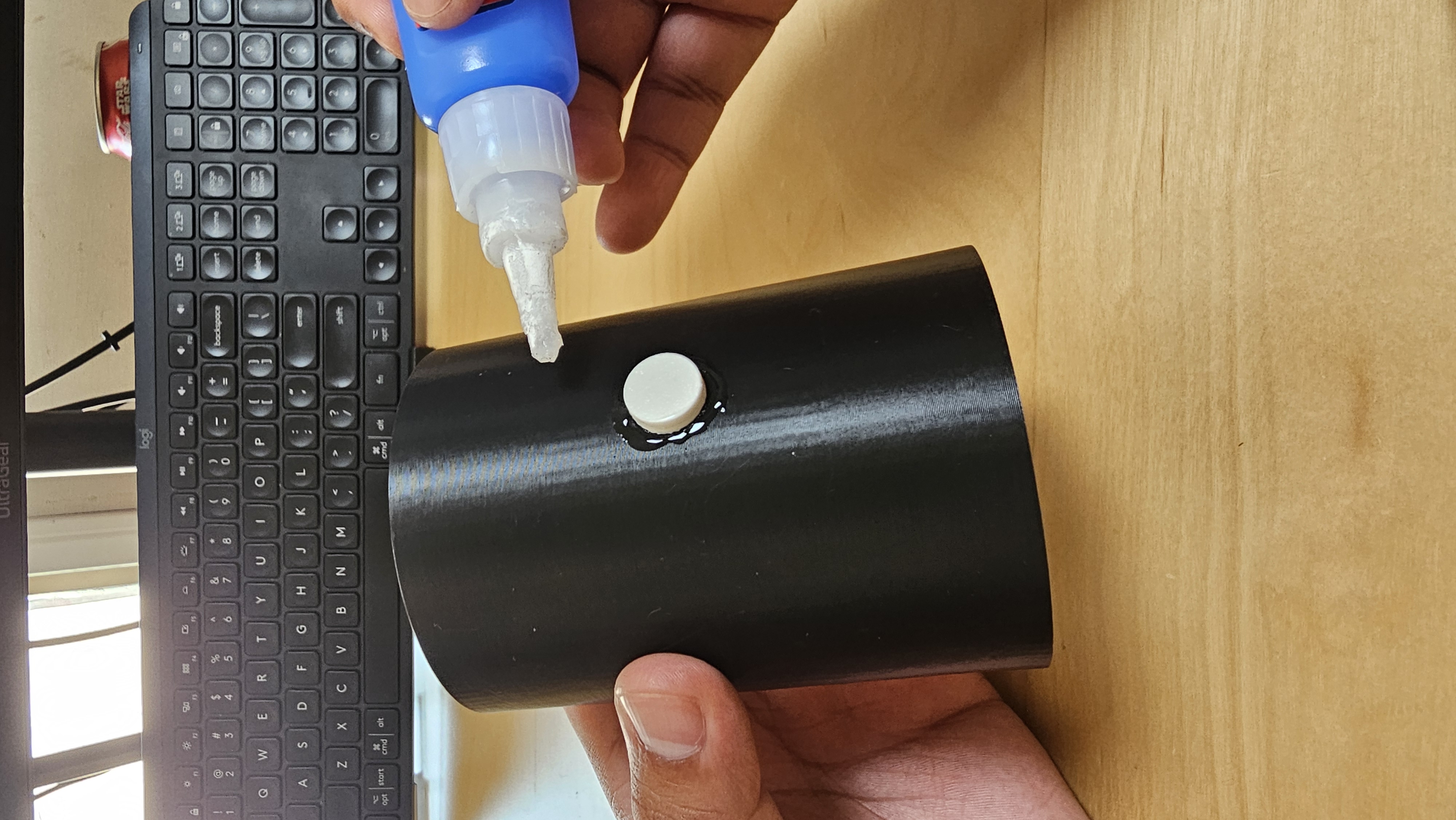

5.Phết keo quanh nút trung tâm.

6. Ấn và giữ phần xung quanh nút. Đảm bảo mặt lõm nằm đúng vị trí trên bề mặt thân.

7. Phết keo vào các rãnh bên trong nắp trắng dưới cùng, có thể dùng nhiều keo hơn ở mặt trong.

8. Căn chỉnh phần khuyết ở mặt sau của thân với rãnh ở phần sau của nắp dưới cùng.

9. Sau khi chúng được căn chỉnh, ấn thân vào nắp dưới cùng.

10. Phết keo lên nắp trên cùng ở phần lõm cho phần chèn tay cầm. Nếu in mẫu không có tay cầm, hãy bỏ qua bước này.

11. Phết keo lên vành bên trong của nắp trên cùng, keo chỉ nên được thêm nhẹ nhàng để tránh bị tràn.

12. Tương tự, căn chỉnh phần khuyết và rãnh trên các bộ phận và ấn chúng lại với nhau.

13. Nhanh chóng kiểm tra bên trong vành của nắp trên cùng, loại bỏ bất kỳ lượng keo thừa nào có thể bị chảy ra sau khi ấn bằng ngón tay.

14. Để keo khô trước khi sử dụng.

15. Tận hưởng sản phẩm in 3D mới của bạn.

Chúc mấy bạn có một bản in thú vị. Nếu mấy bạn thích thì cho mình xin một lượt thích và đánh giá thiết kế của mình nha, mình sẽ rất cảm kích! Xin đừng ngần ngại đưa ra phản hồi và chia sẻ những sáng tạo của mấy bạn.
