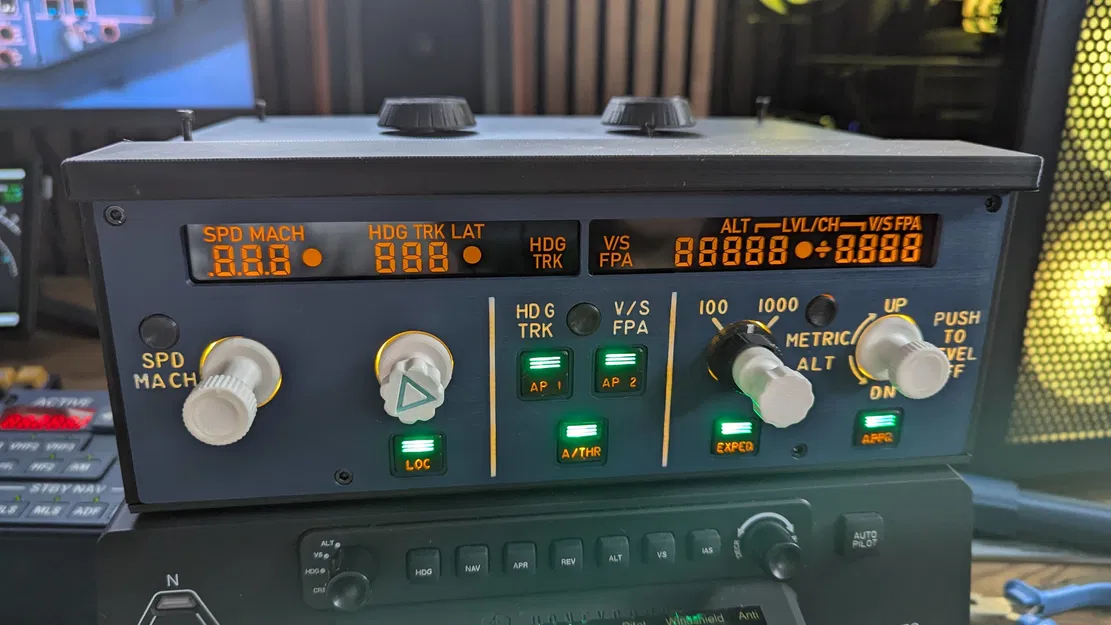

Bảng điều khiển Airbus A320 FCU [Phiên bản Đa màu]

Cập nhật 2025-08/05 - Đã thêm preset Mobiflight của tôi và một phần giải thích ở cuối + một vài hình ảnh.

Đây vẫn là dự án đang trong quá trình hoàn thiện!

Lưu ý: Tôi đã đính kèm tệp f3d mà tôi dùng để thêm văn bản, nhưng vì nó bị lỗi ở cuối và tôi phải khôi phục phiên bản cũ hơn nên nó hơi lộn xộn, nhưng bản phác thảo có văn bản vẫn còn ở đâu đó. ;)

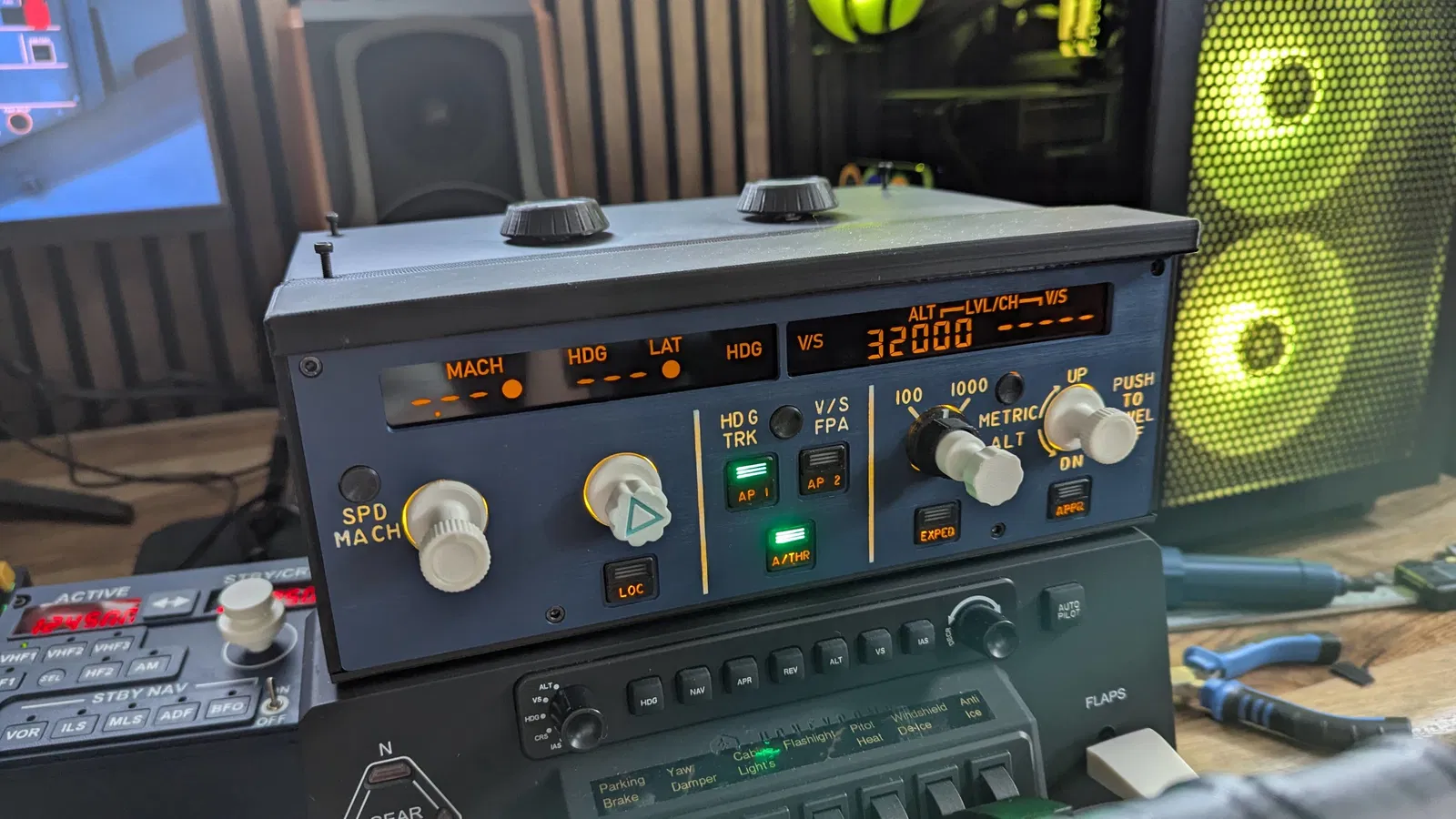

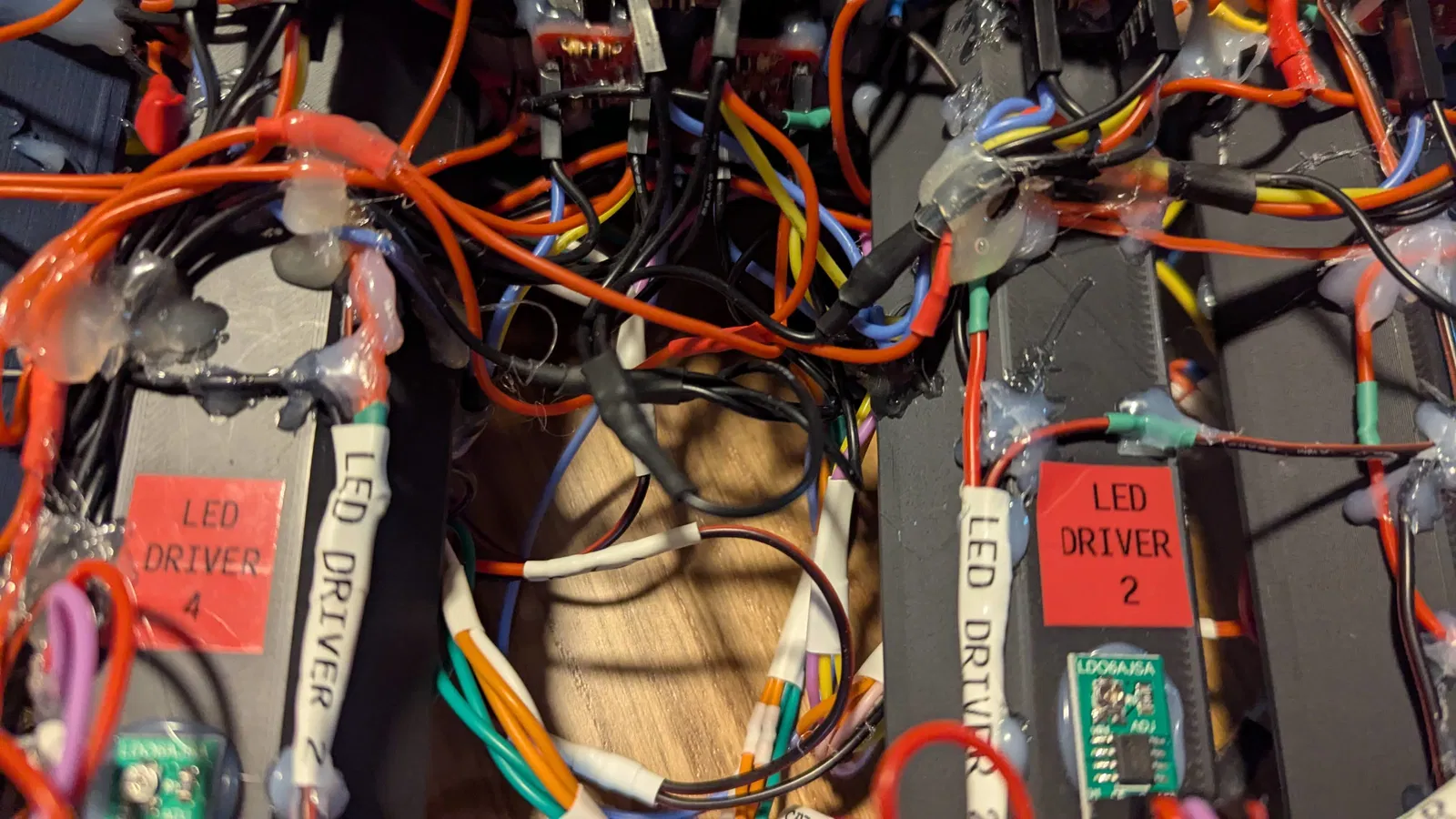

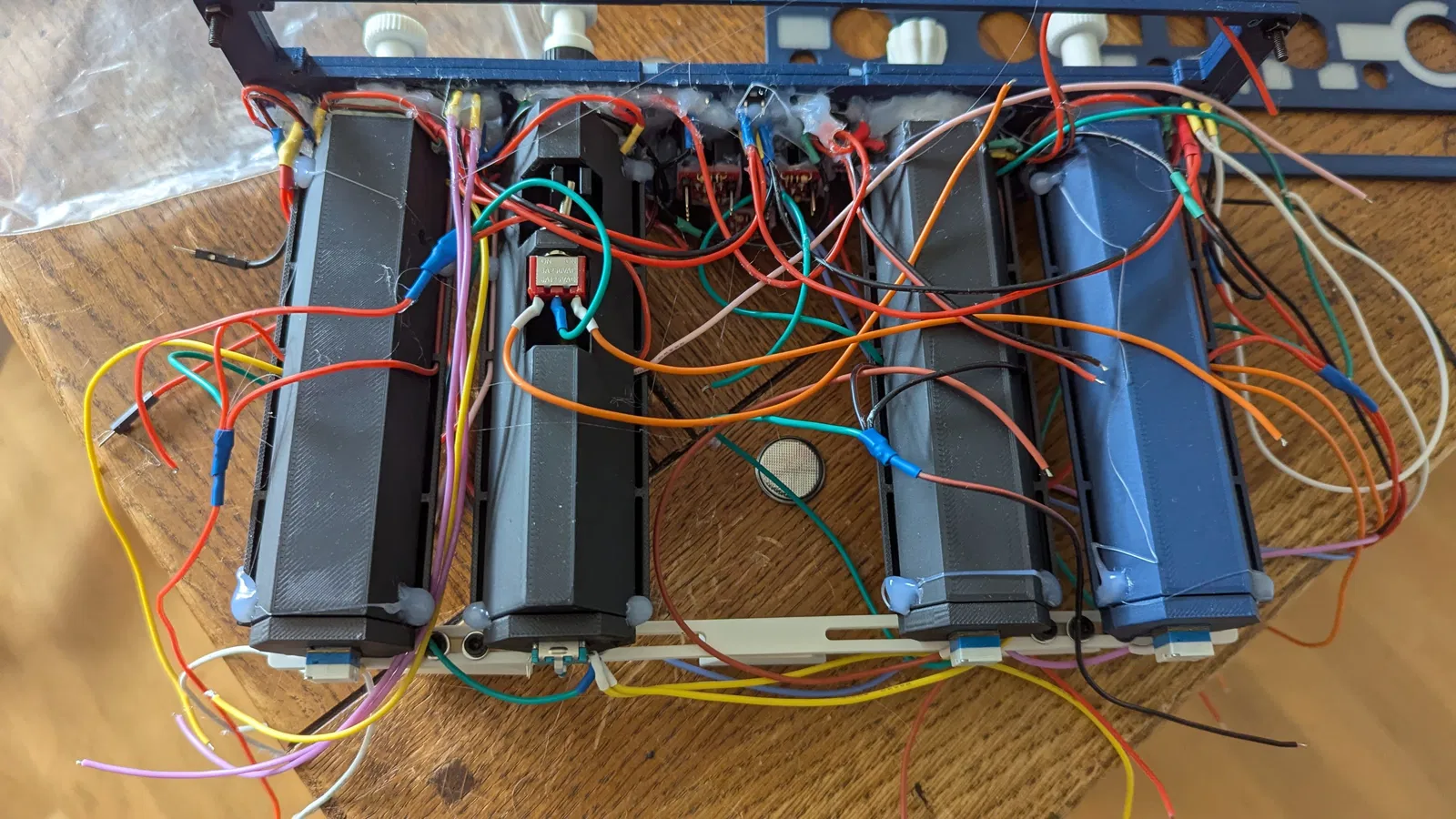

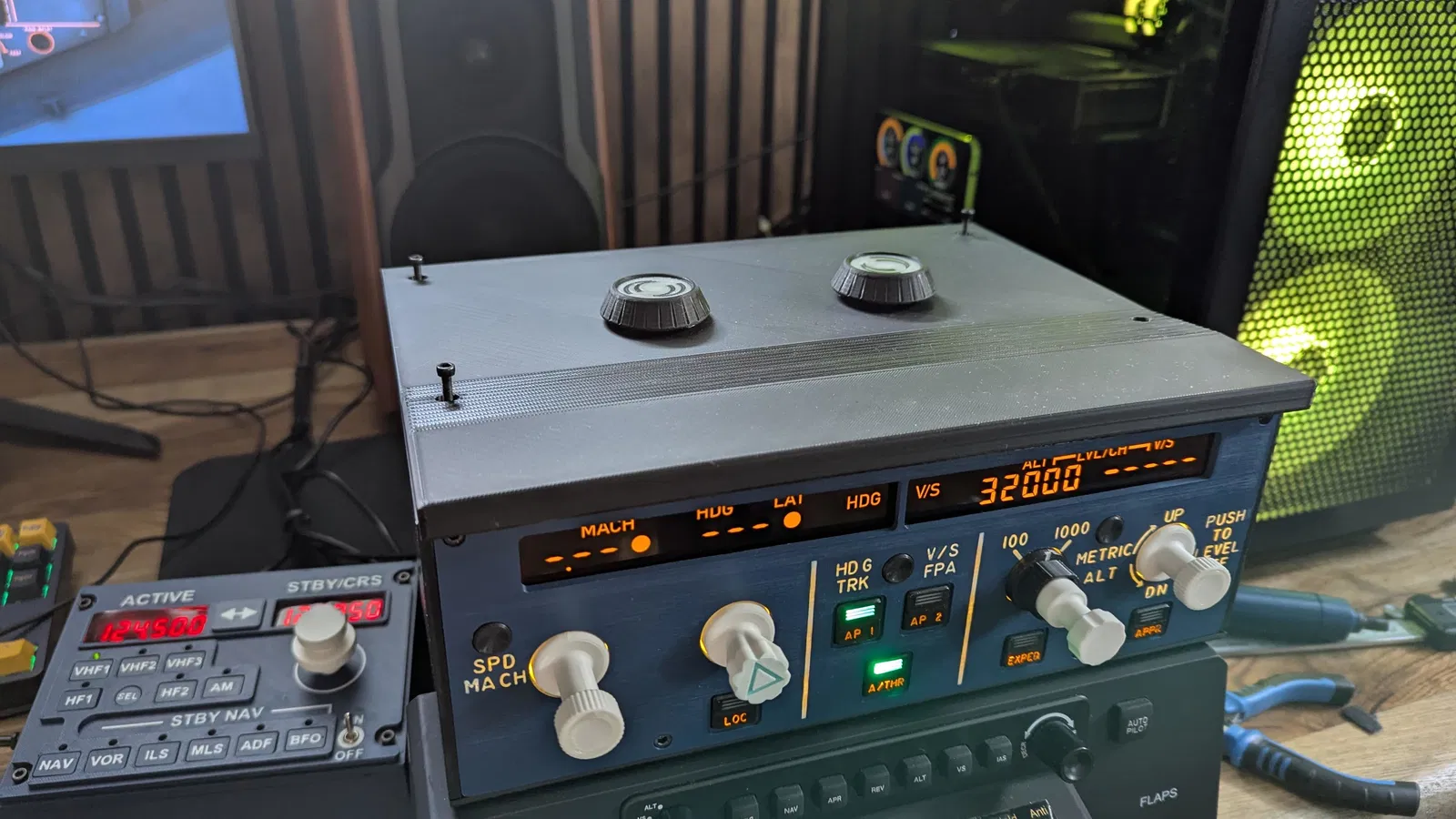

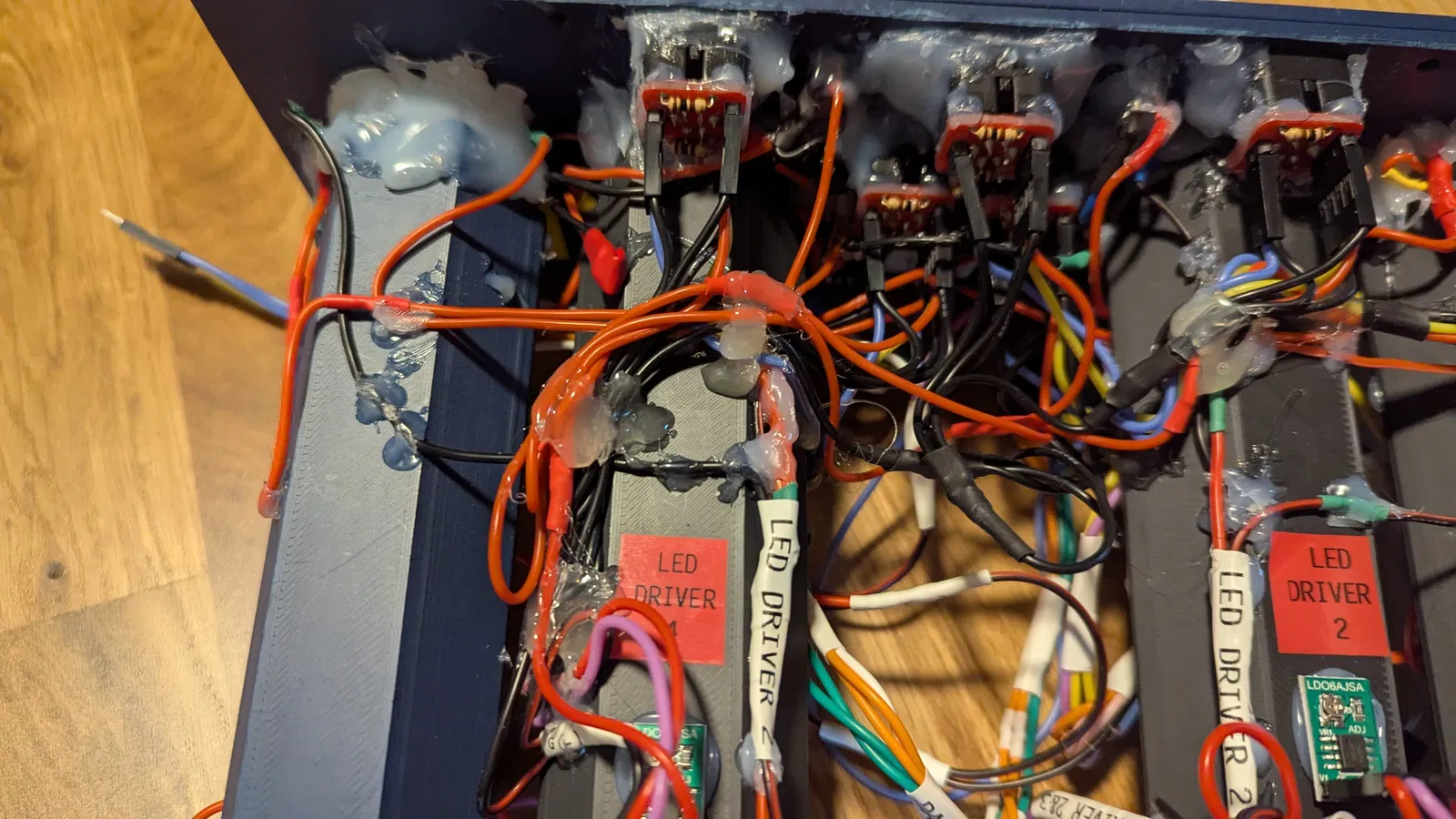

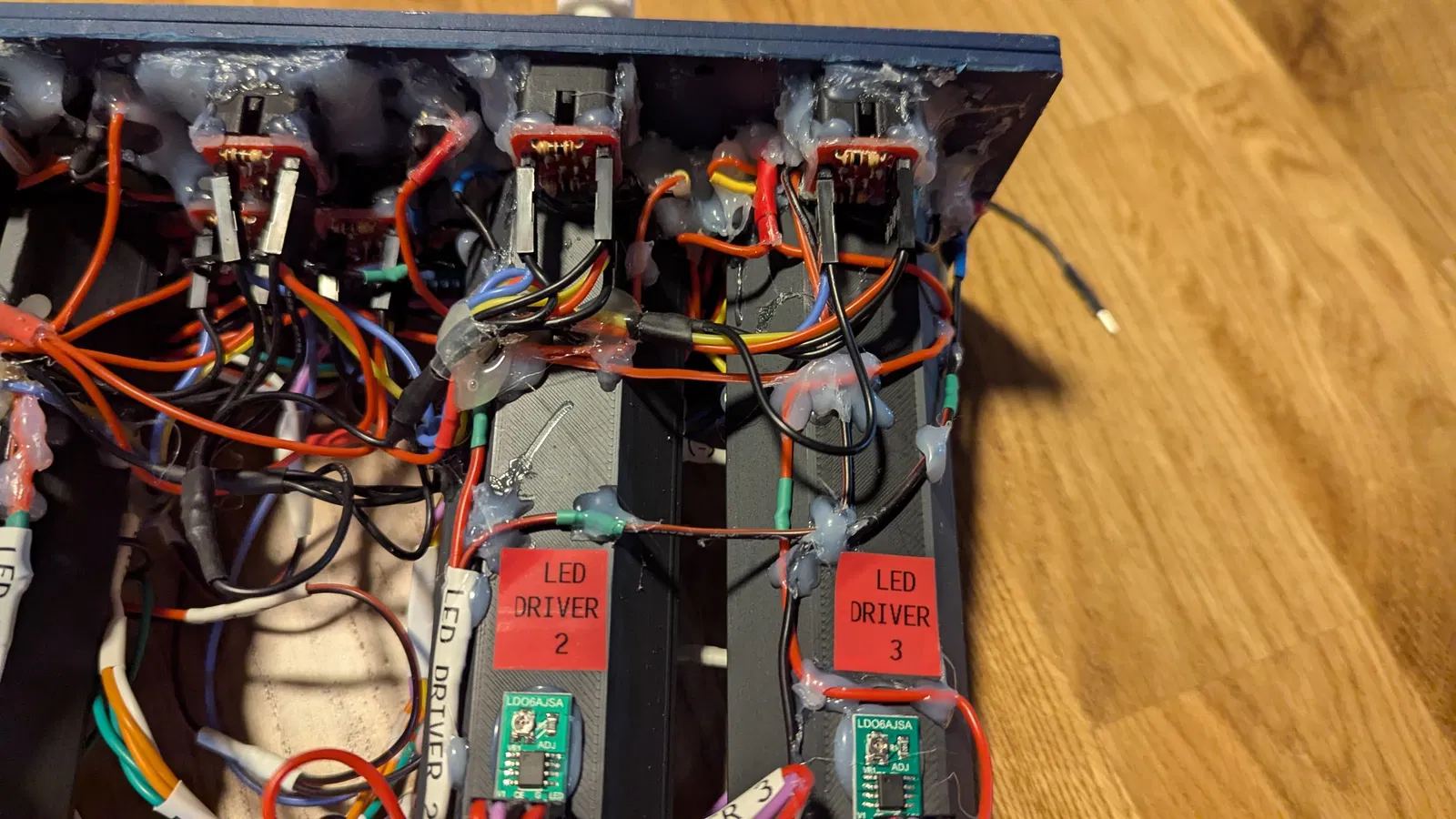

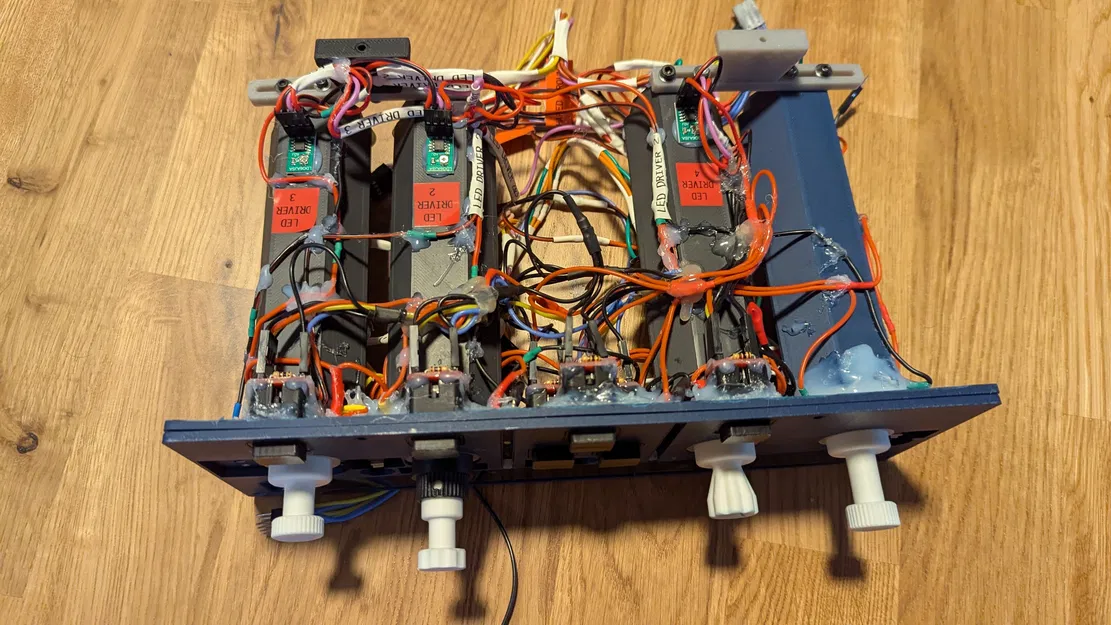

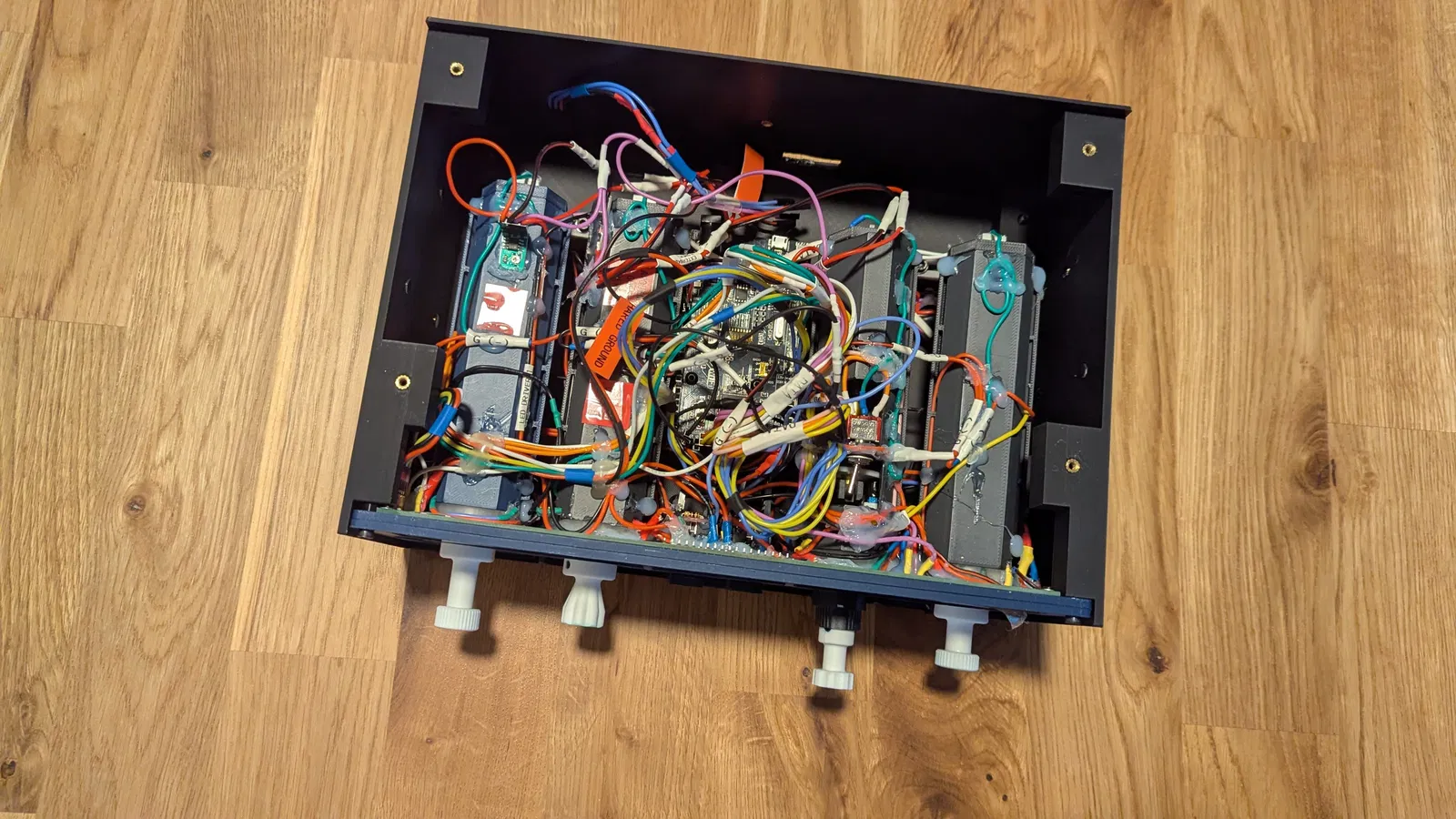

A multicolored version of Mark Aytons FCU Panel. Designed to be printed with a 0.2mm nozzle and three filaments: blue, white and transparent PLA. The panel supports backligtning since I'm using transparent PLA. The LEDs are fitted in the back/bottom panel, the light shines throught the middle panel which has cutouts to let the light diffuse and through the top panel.

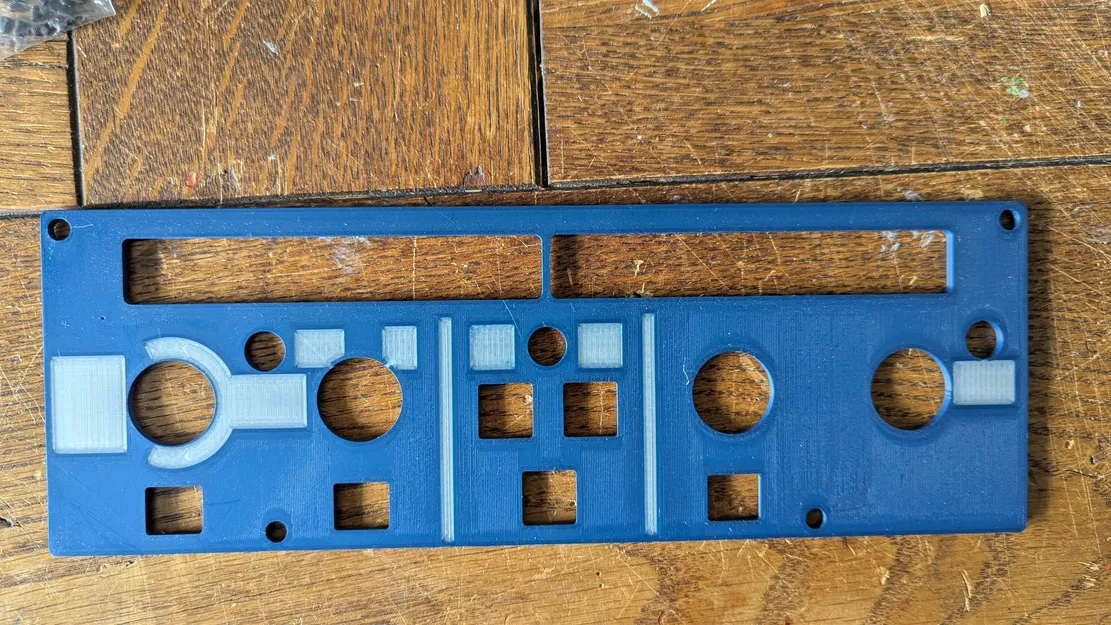

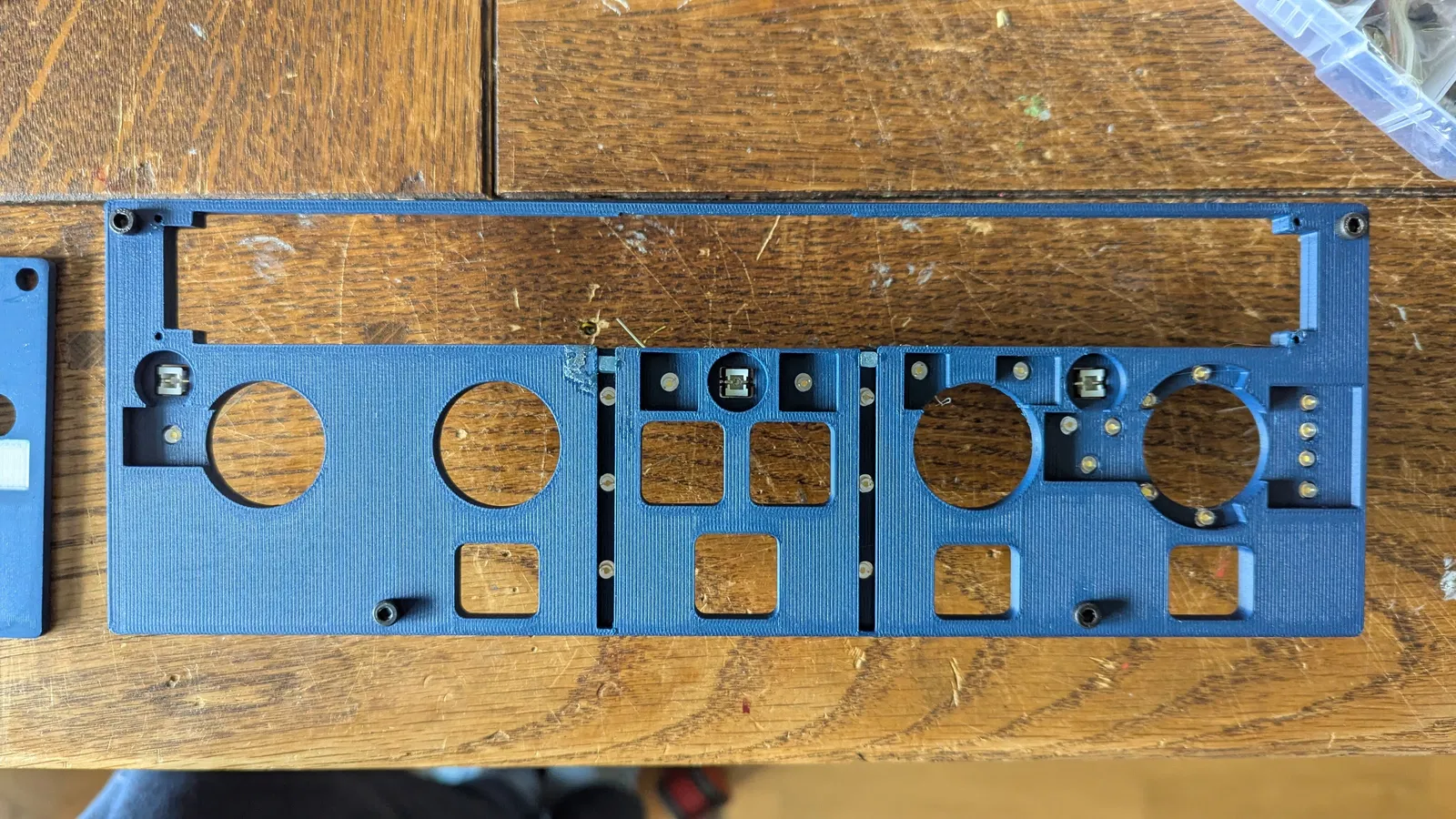

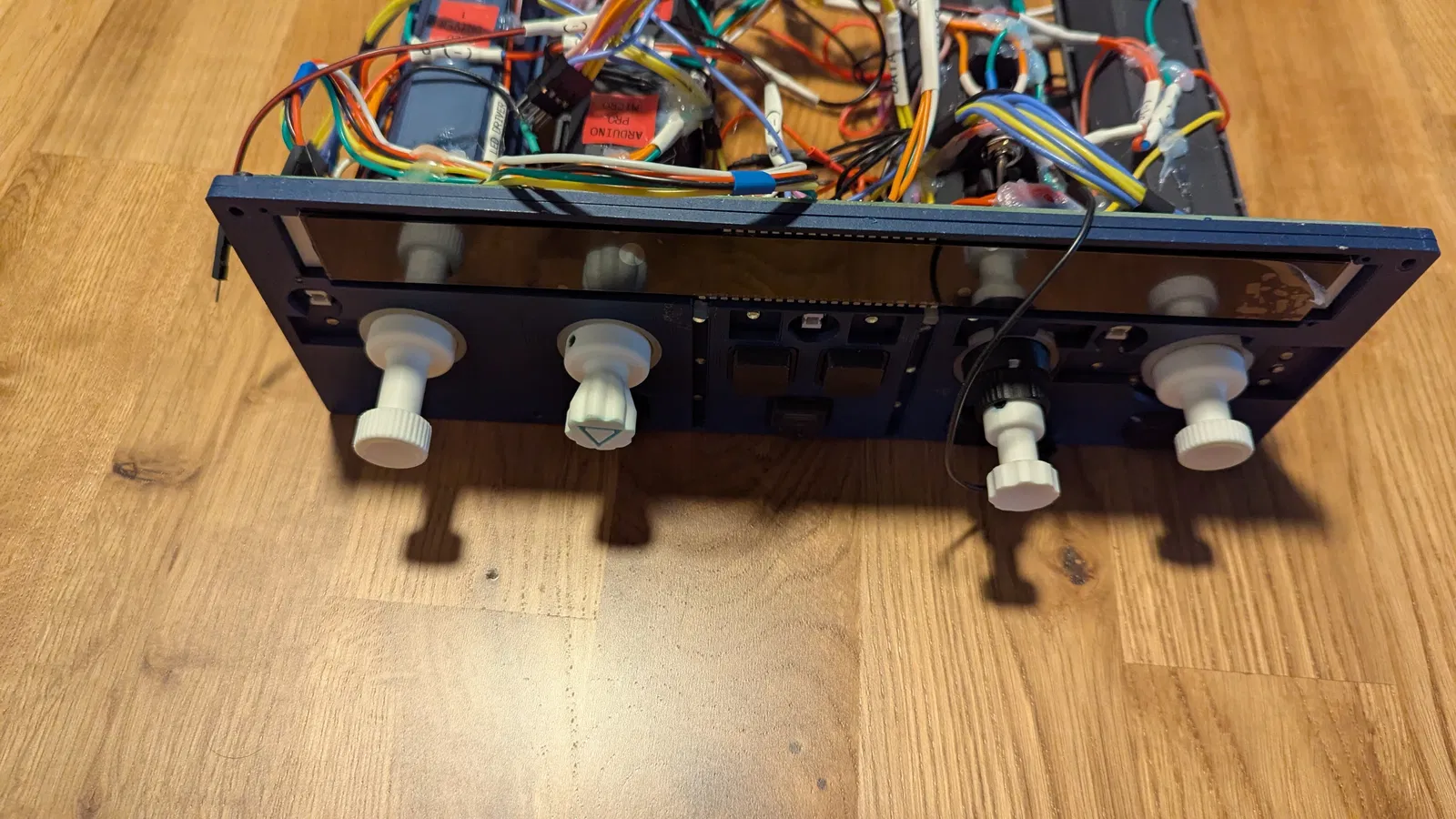

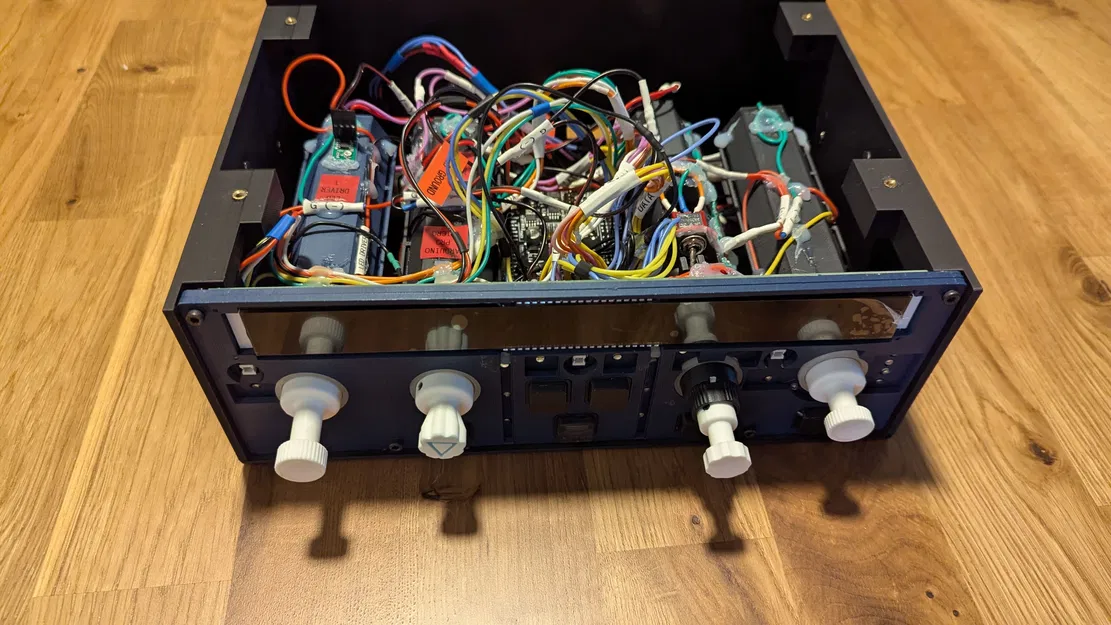

The back and middle panels can be printed with blue filament and a 0.4 nozzle, prefferably with 100% infill for added strength. The middle panel has two weak points in the two slits but there is a small “spacer” file wich can be glued in place to enforce it.

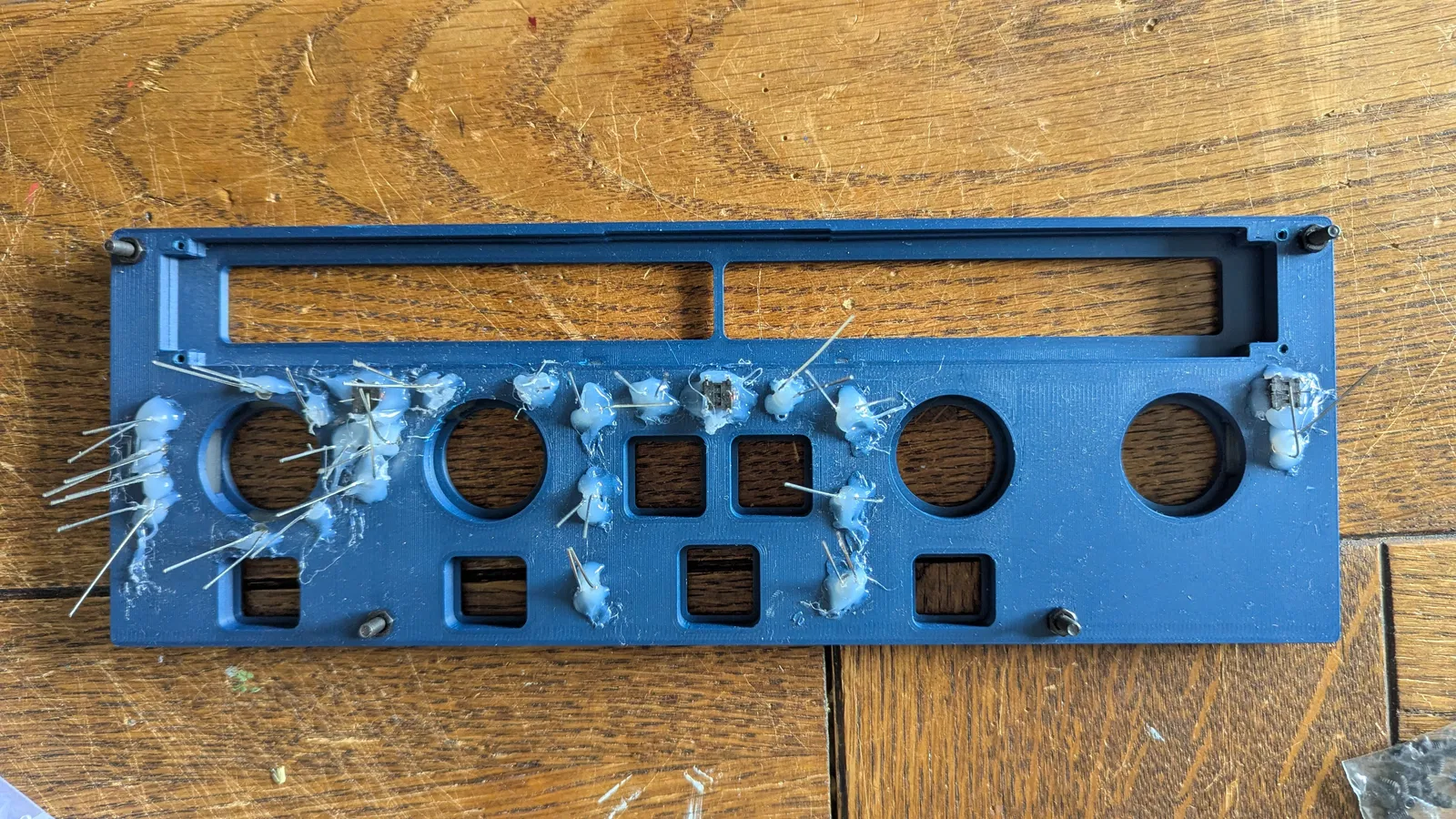

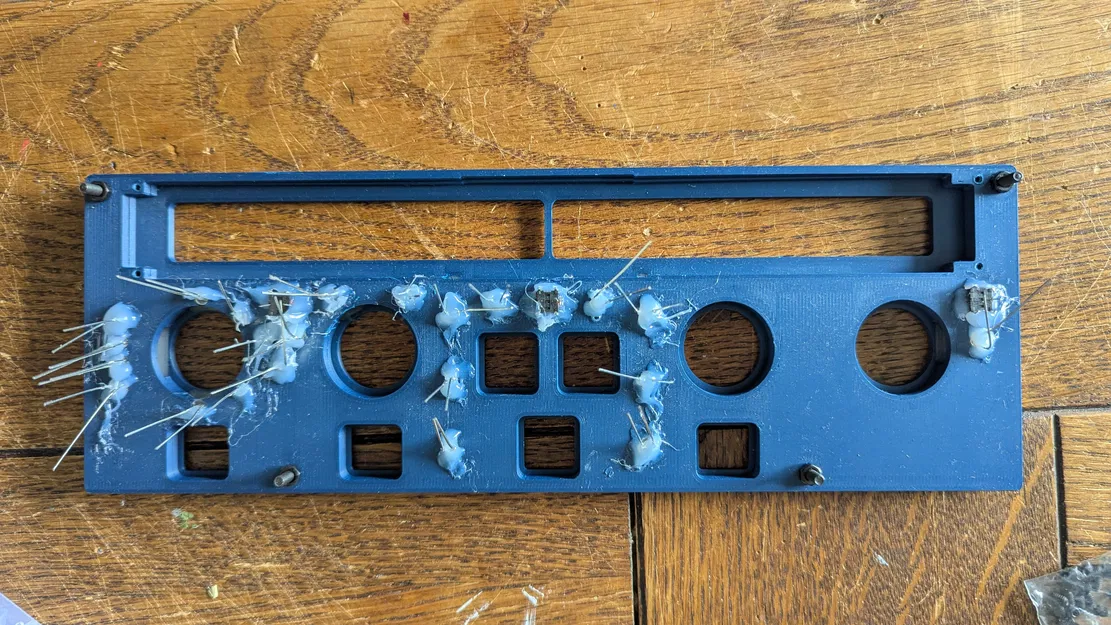

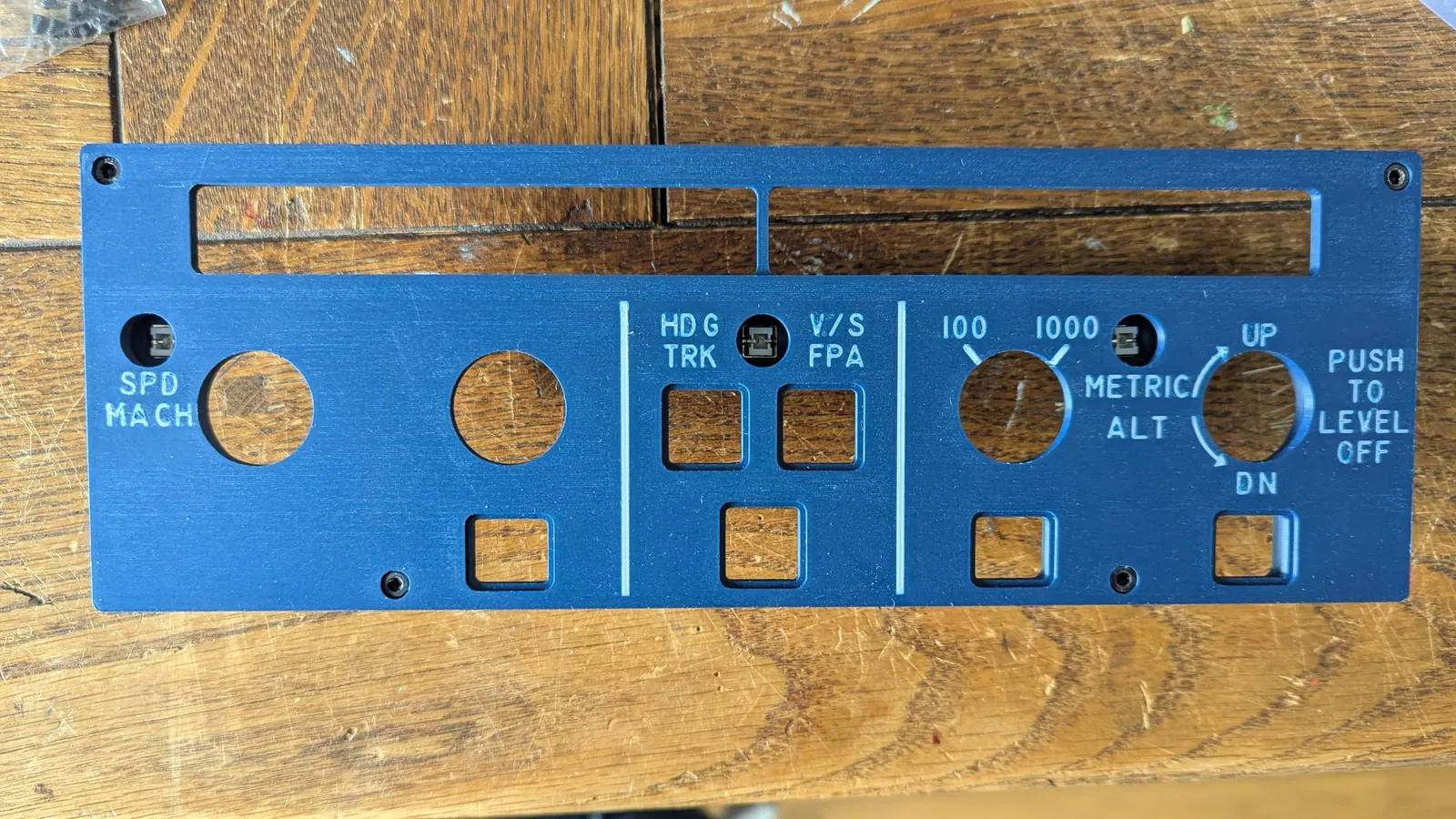

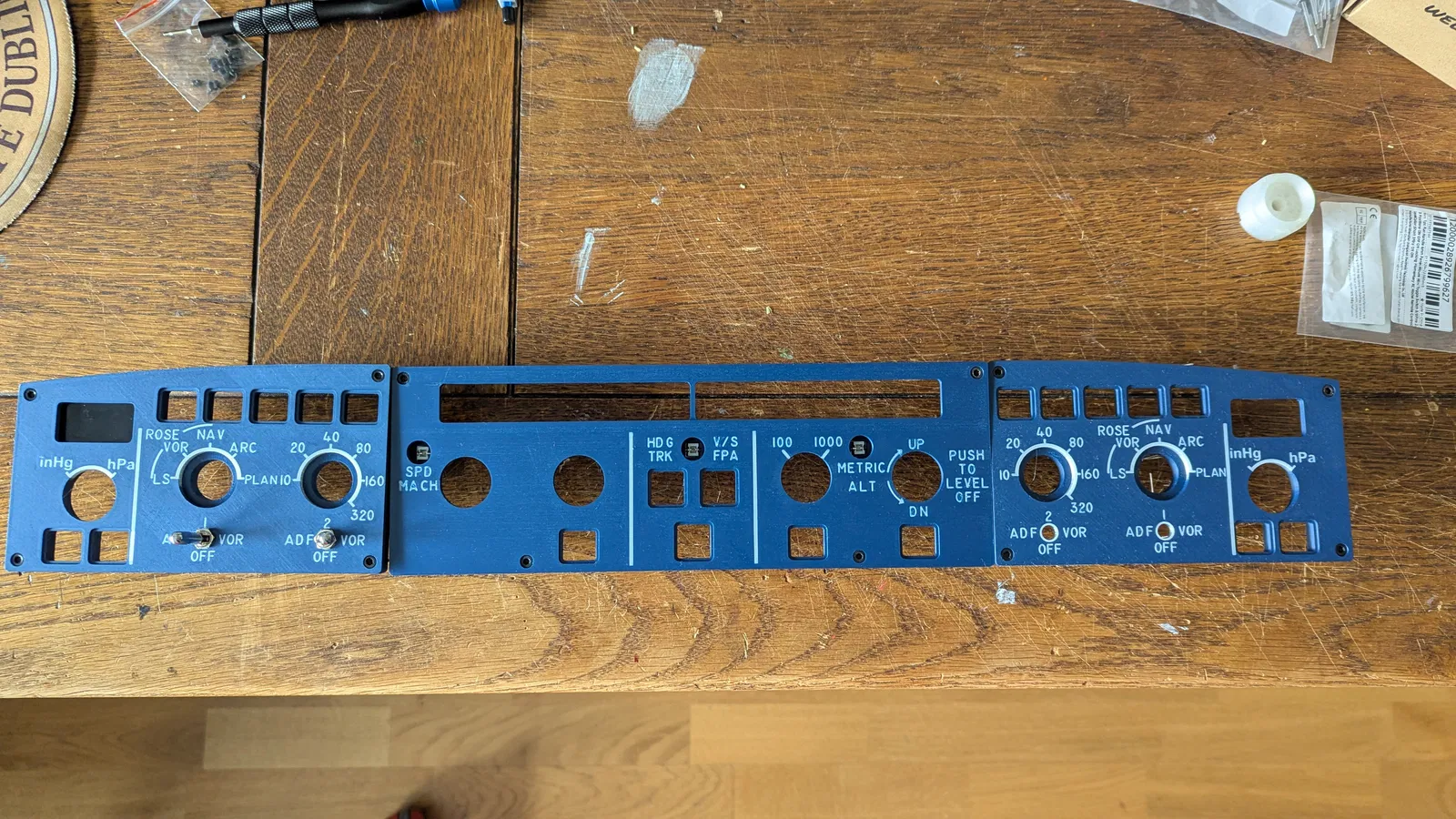

The front Panel is printed with a 0.2 mm nozzle on my bambulab x1c and the file is a 3mf file with multiple objects. When importing in OrcaSlicer or BambuStudio press no to scale to millimeters and yes to load as a single object with multiple parts. Then in the objects list right-click and change the filament colors for the top layer of text objects to white and the bottom layer of text to a transparent filament. Rotated 45 deegres to fit on the x1c buildplate.

I also had Ironing on top layer turned on which gave me a really nice finish. If you're printing my EFIS model too make sure to put it in the right otientation on the plate so the ironing lines match up.

Be sure to check out my EFIS Panels and 3d printable Korry Buttons ;).

A link for the transparent pla that I used: https://www.3dprima.com/se/filament-resin/filament/pla/others/polymaker-panchroma-pla-translucent_31803_15852

3mm flat top warm white LED: https://www.aliexpress.com/item/1005007536927963.html?spm=a2g0o.productlist.main.1.6257U9nDU9nDid&algo_pvid=01b84067-2369-491c-a8d5-458214d6c05c&algo_exp_id=01b84067-2369-491c-a8d5-458214d6c05c-0&pdp_ext_f=%7B%22order%22%3A%2253%22%2C%22eval%22%3A%221%22%7D&pdp_npi=4%40dis%21SEK%2148.79%219.87%21%21%2135.23%217.12%21%40210384cc17475696295493007e1c85%2112000041204892453%21sea%21SE%210%21ABX&curPageLogUid=9LVI2TGXM8pq&utparam-url=scene%3Asearch%7Cquery_from%3A

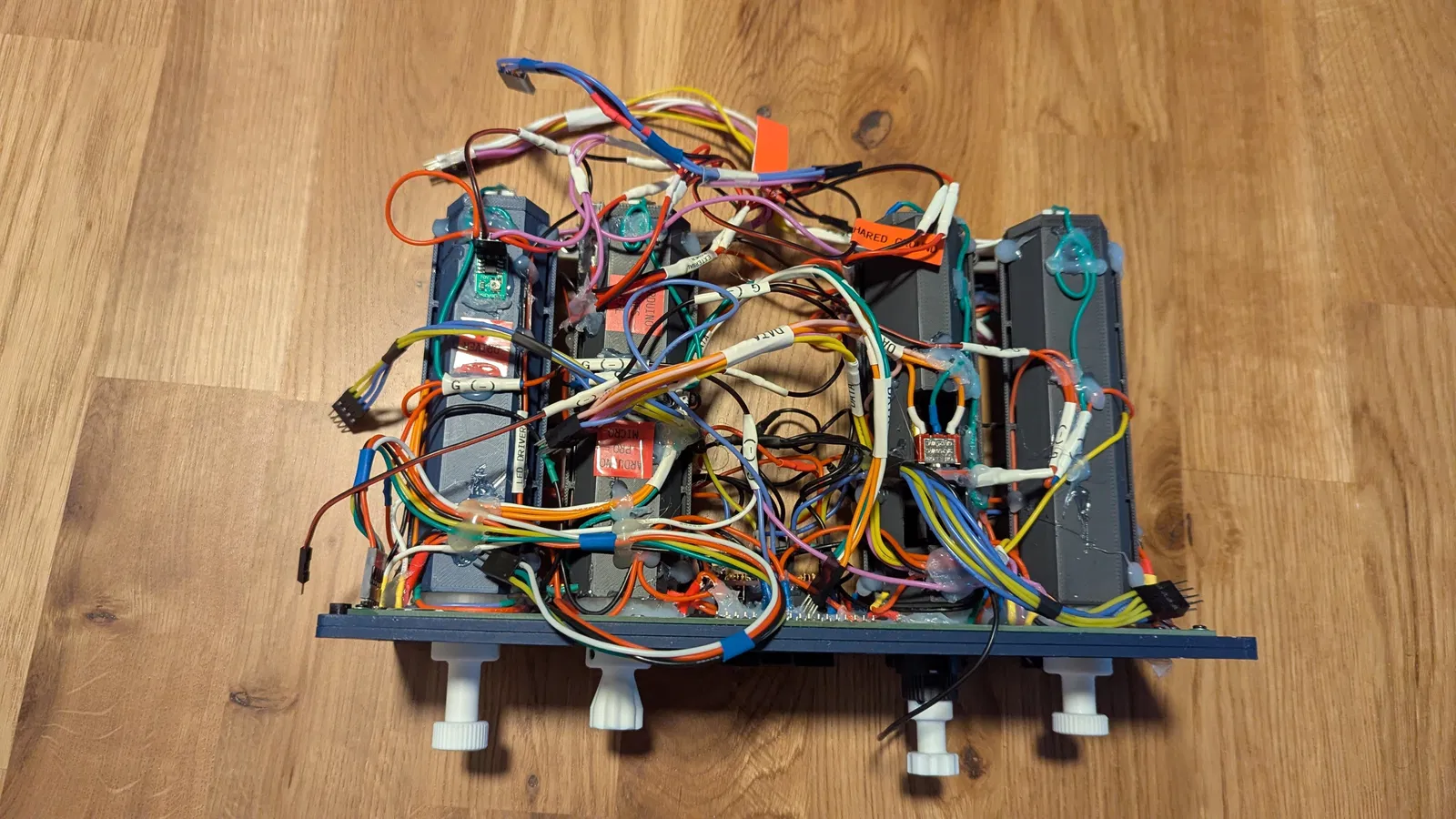

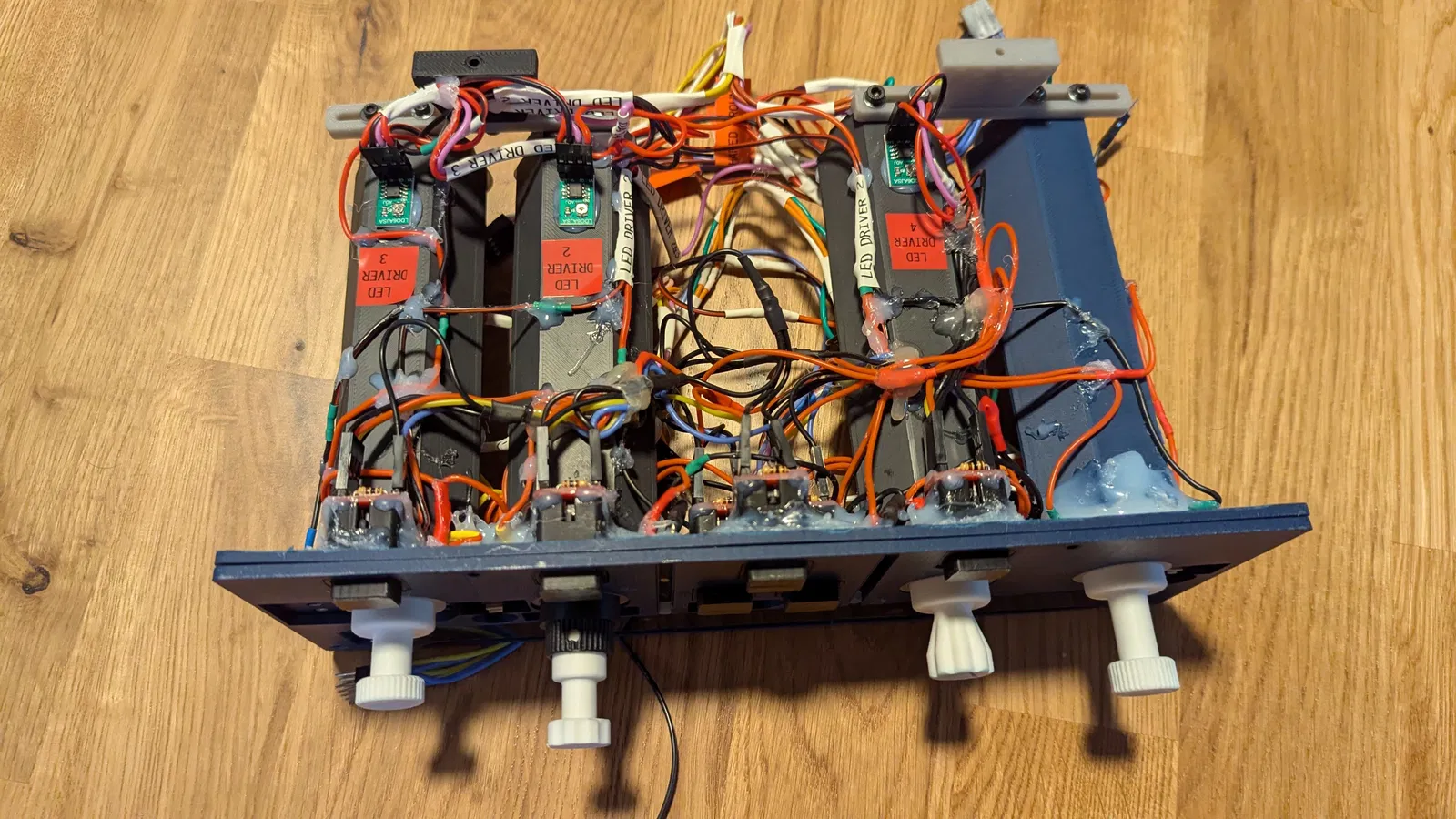

Phần mềm, Mobiflight

Đối với phần mềm, tôi đã sử dụng một chương trình gọi là Mobiflight. Về cơ bản, nó kết nối với trình mô phỏng của bạn và gửi lệnh mỗi khi một nút được nhấn. Tôi đã thêm preset của riêng mình vào trang tệp, hoạt động với Fly By Wire A32NX và tôi sẽ mô tả mọi thứ một cách ngắn gọn tại đây:

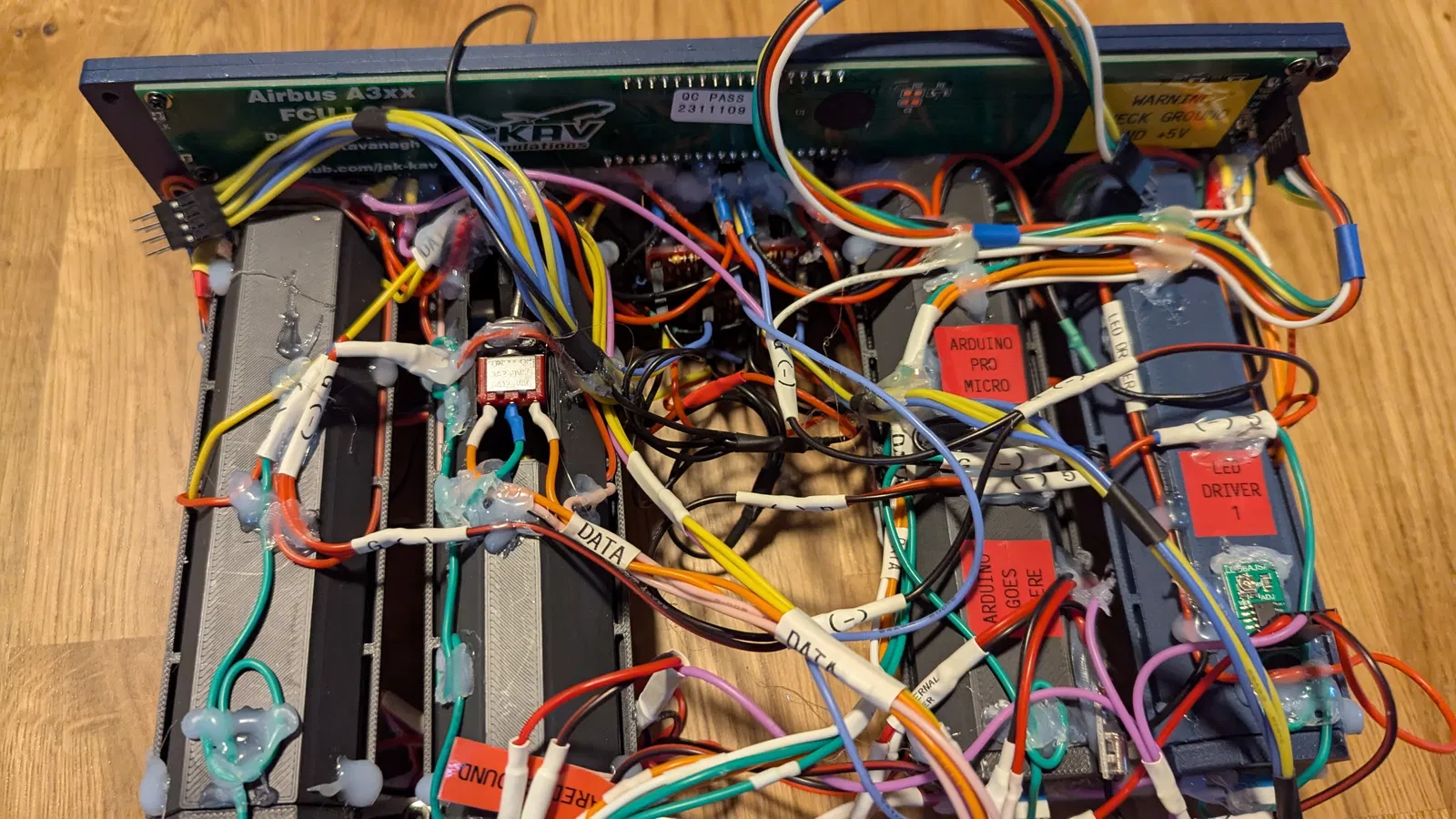

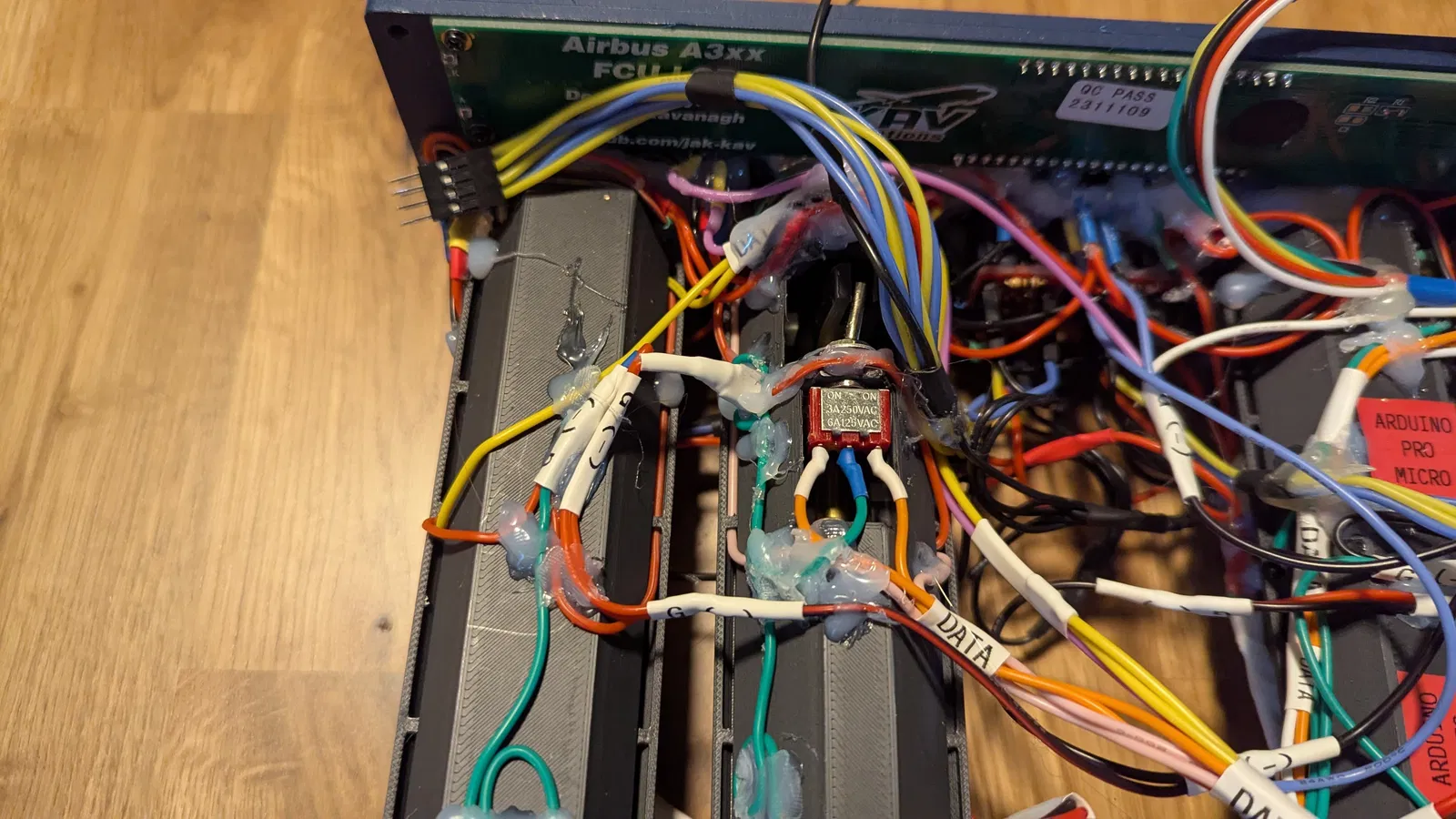

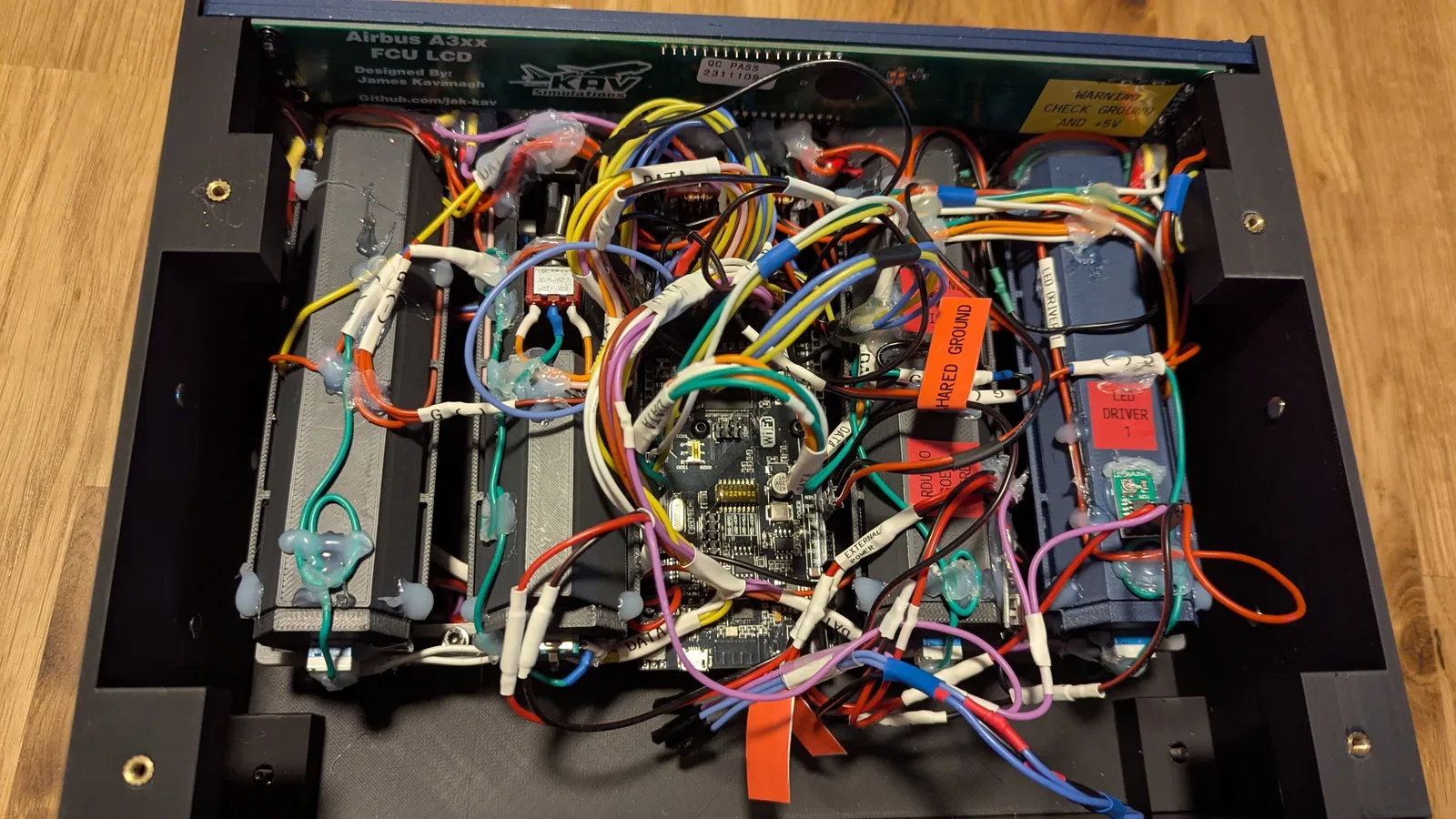

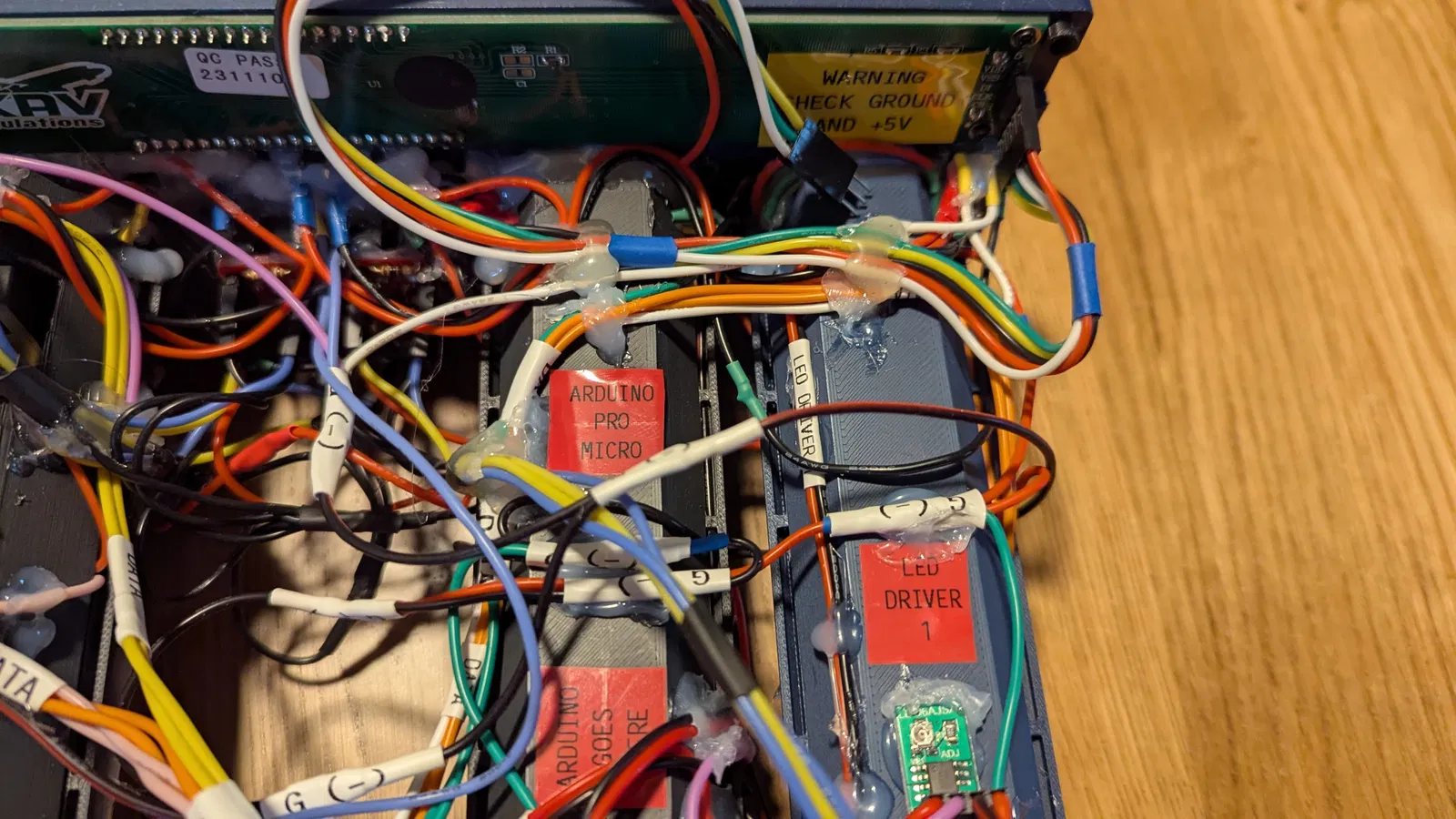

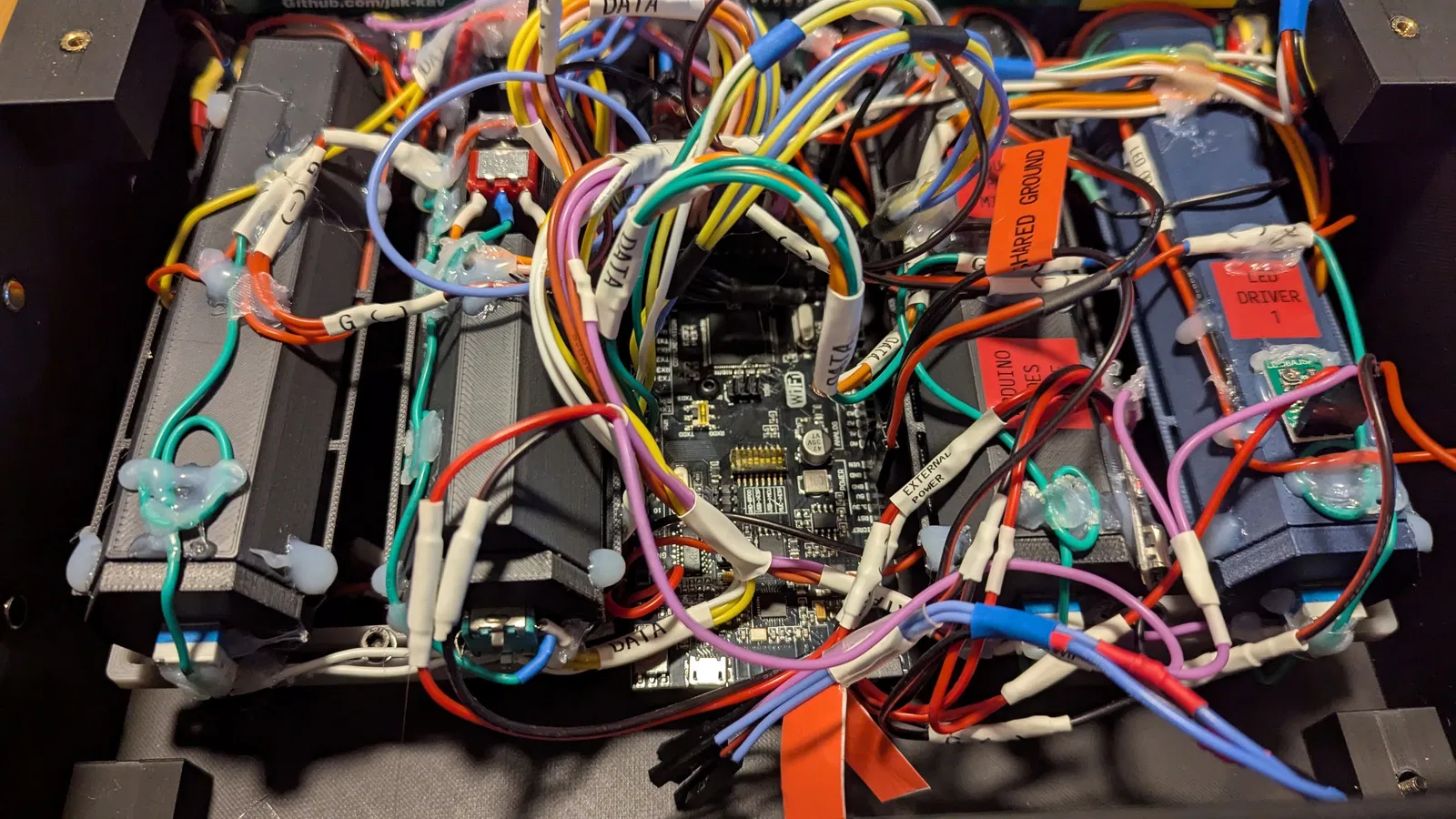

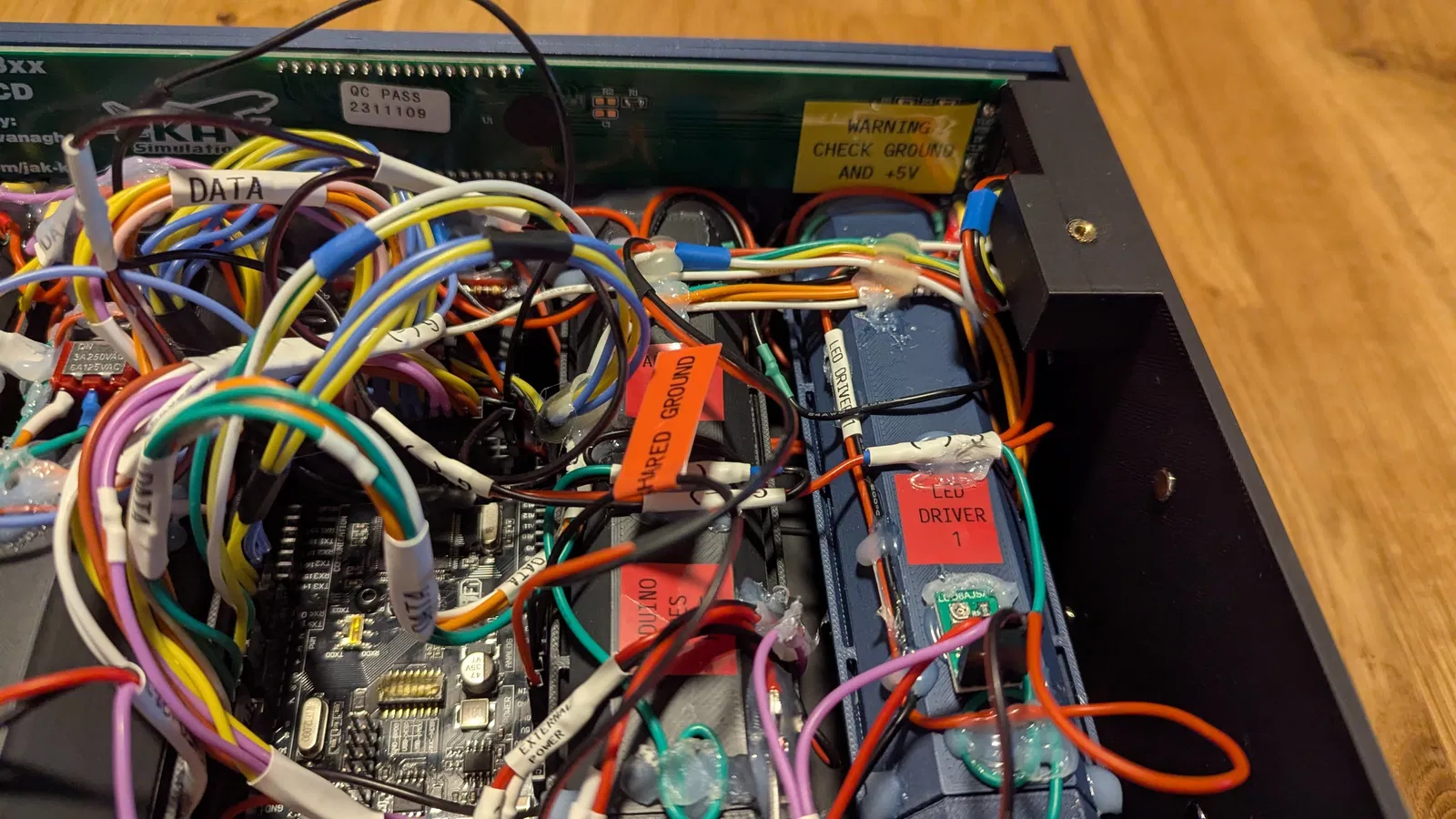

Bạn cần bắt đầu bằng cách nạp phần mềm Mobiflight vào arduino và chỉ định các đầu vào và đầu ra cho chân cắm vật lý. Nhấp vào “Mobiflight Modules” và bạn sẽ thấy arduino của mình và có thể nạp nó với các đầu vào chính xác.

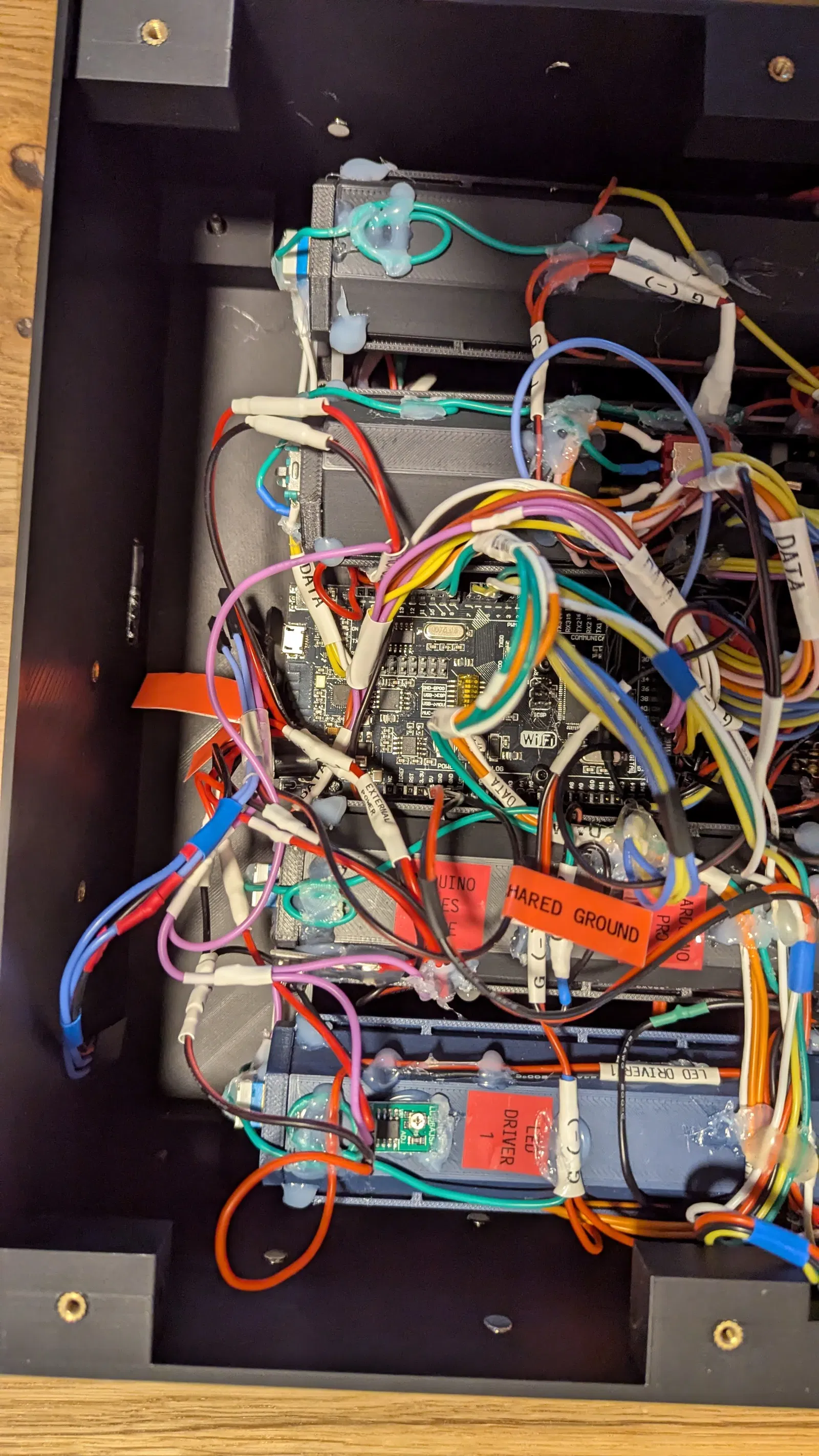

Quan trọng, khi nạp FCU hoặc EFIS arduino, hãy đảm bảo nạp bằng firmware của Kav chứ không phải firmware Arduino Mega mặc định.

Đầu vào

Tất cả các đầu vào đều khá đơn giản, mỗi nút vật lý được liên kết với một đầu vào MSFS. Tệp được tách thành các phần FCU, RMP và WINWING. Đầu vào winwing chỉ là đầu vào cá nhân của tôi mà bạn có thể xóa.

Đầu ra

Mặt khác, đầu ra phức tạp hơn một chút vì ví dụ: mọi thứ đều bị tắt khi pin và nguồn điện bên ngoài bị ngắt khỏi máy bay, công tắc RMP hoạt động và công tắc kiểm tra bộ báo hoạt động. Nhưng cốt lõi thì giống nhau, mọi đèn LED và màn hình đều được kết nối với một đầu ra. Ngoài ra còn có một số dòng nữa cho biết đèn bật hoặc tắt tùy thuộc vào trạng thái của máy bay. Hầu hết các đầu ra cũng có “điều kiện tiên quyết” được xác định, về cơ bản là một câu lệnh “nếu”. Nếu điều kiện tiên quyết sai thì dòng đó sẽ không thực thi.
