Giá đỡ màn hình FT BTT TFT35 SPI

GIỚI THIỆU

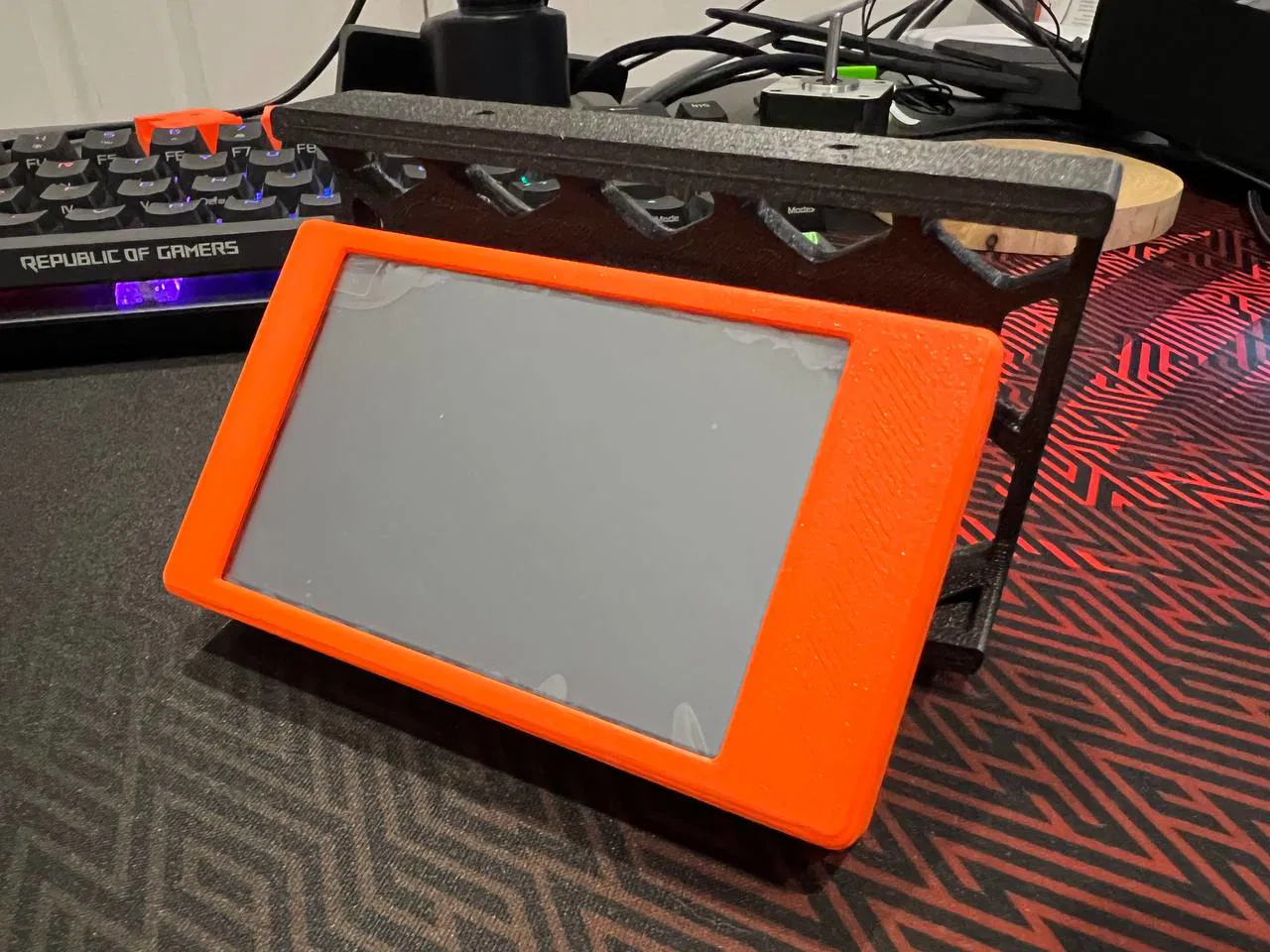

Đối với anh em nào đang xài mấy cái bo mạch BTT (mấy bo điều khiển á, mà đặc biệt là BTT Pi) có hỗ trợ màn hình SPI, thì giờ có đế gắn màn hình cho anh em rồi nha. Cái này xài chung với cái skirt của Switchwire luôn, nên không cần in thêm gì hết để gắn đâu.

THIẾT KẾ

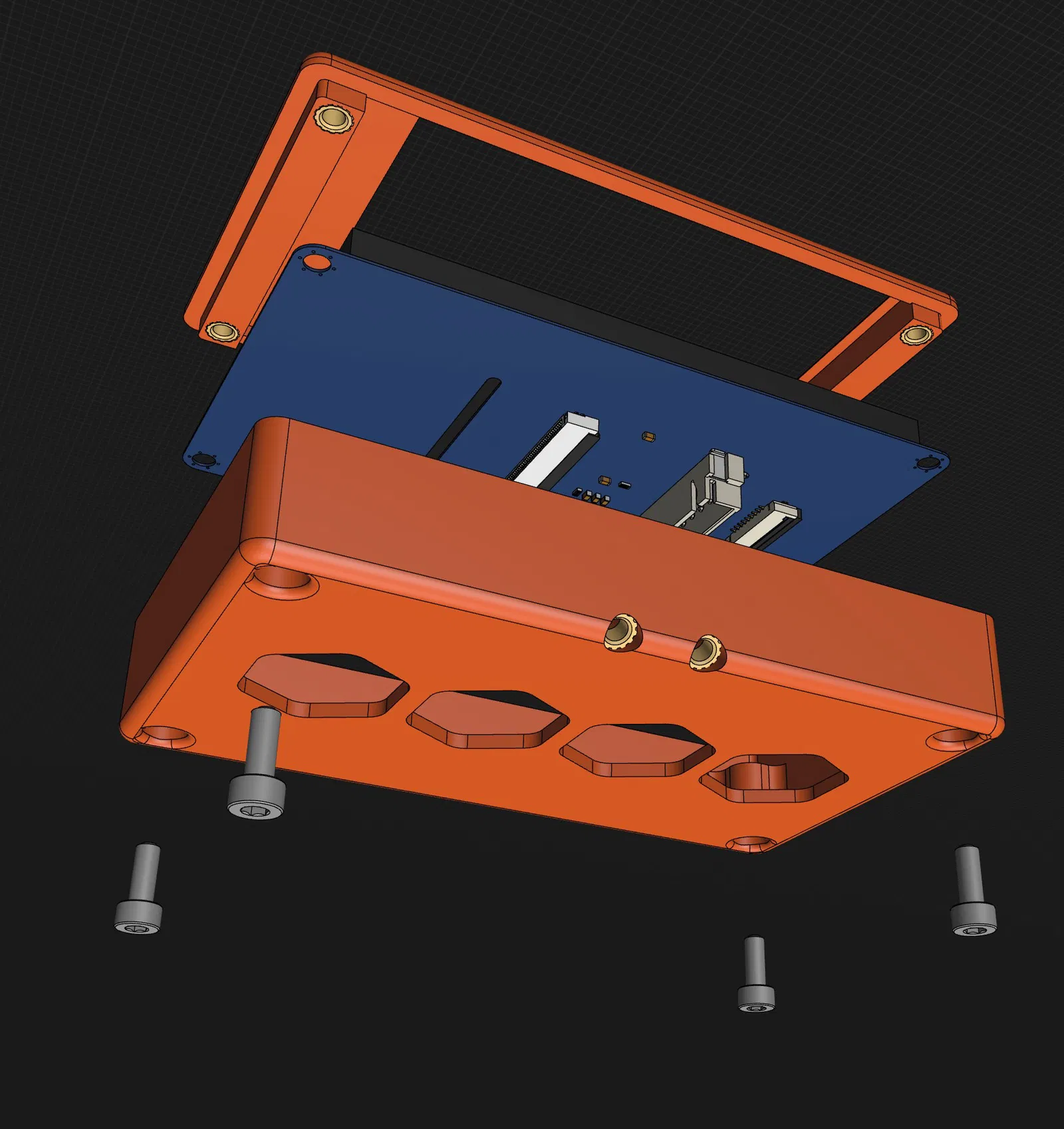

Cái đế gắn màn hình này được thiết kế theo kiểu mấy cái đế mình làm trước đó, tức là không cần phải chế hay sửa gì cái skirt của Switchwire hết trơn. Còn anh em nào xài Voron 2.4 thì có cái lưới trước cho Voron 2.4 đã được sửa lại để gắn vừa cái đế màn hình này rồi.

DANH SÁCH LINH KIỆN (BOM)

Tại vì cái đế màn hình này gắn bên ngoài máy in, nên anh em in bằng vật liệu nào cũng được hết á (PLA, PETG, ABS hay ASA đều ok).

Thêm mấy món cần thiết nữa là:

1. 6 con ốc heatset (4 con cho cái đế trước gắn màn hình và 2 con cho cái đế sau gắn vô cái skirt của Switchwire)
2. 4 con ốc M3x8 SHCH hoặc BHCS, mấy con này sẽ luồn qua cái nắp sau với màn hình rồi gắn vô mấy con heatset đã gắn ở cái đế trước.
3. 2 con ốc M3x20 để gắn vô cái lưới tản nhiệt từ bên trong.
4. CHÚC ANH EM NGON MIỆNG!

Nếu anh em thích mấy cái thiết kế của mình và muốn ủng hộ chút đỉnh để mua filament với mấy cái đồ khác cần cho việc làm mẫu thử, thì có thể ủng hộ qua paypal.me hoặc Ko-fi nha. Cảm ơn anh em nhiều lắm :)

Có thắc mắc gì thì cứ hú mình qua Discord nha
