Giá đỡ màn hình FT BTT Pi TFT70

GIỚI THIỆU

Với sự phổ biến của màn hình BTT Pi, đã có yêu cầu hỗ trợ mẫu lớn nhất là Pi TFT70.

THIẾT KẾ

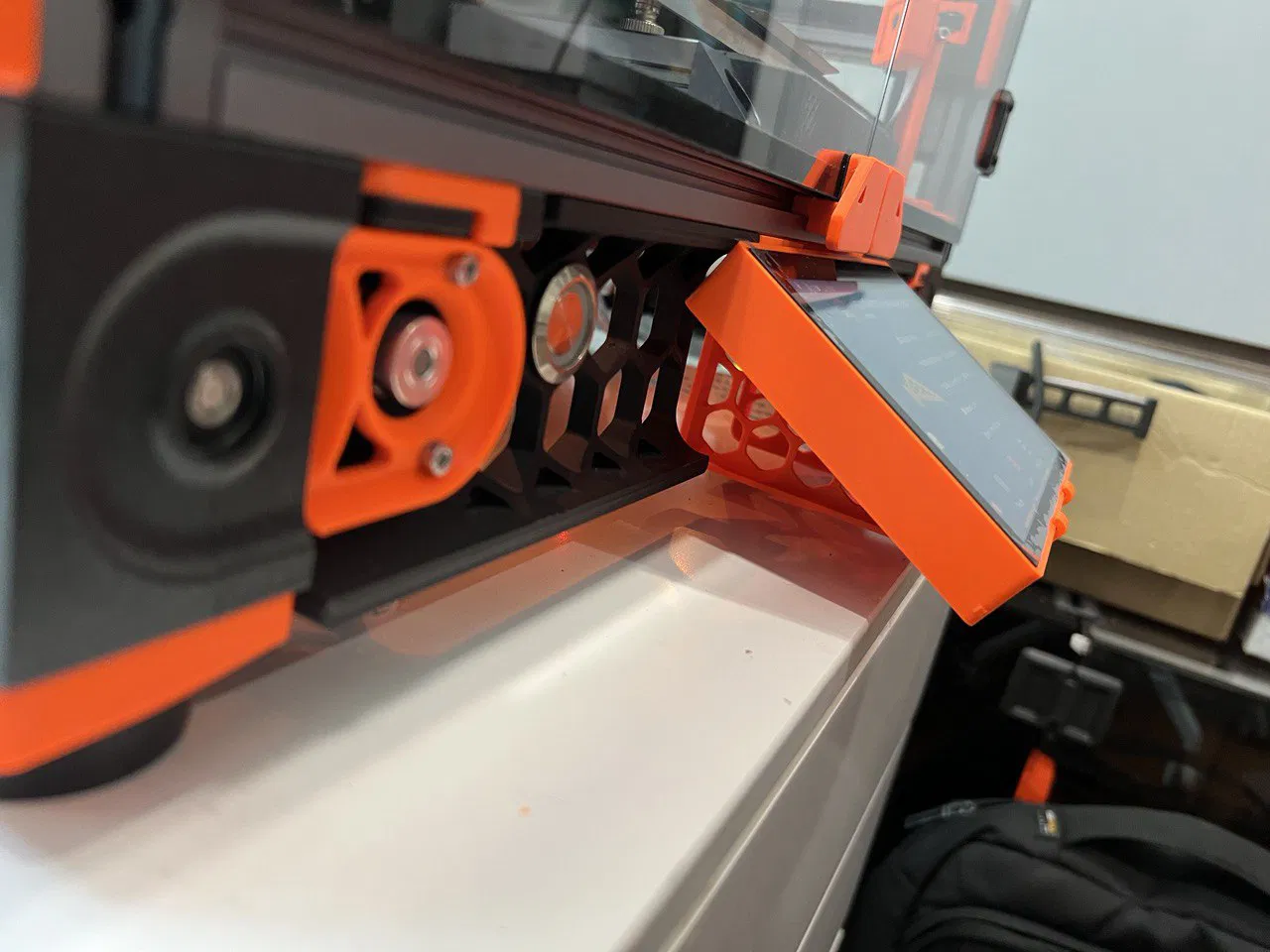

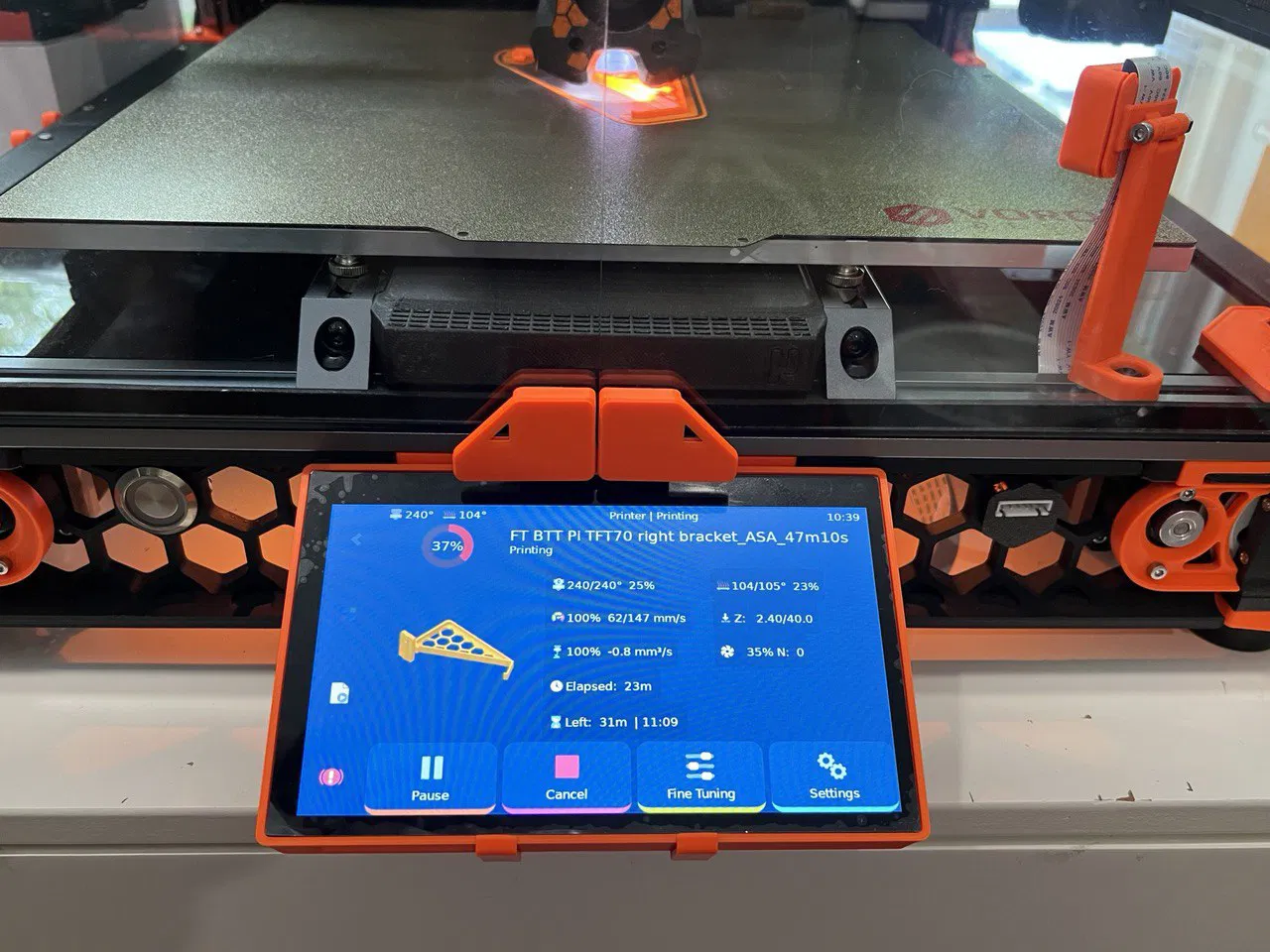

Giá đỡ màn hình được thiết kế tương tự các giá đỡ BTT Pi TFT khác. Đối với màn hình Pi TFT70, cần phải tạo một giá đỡ gắn vào khung để phù hợp với góc đặt màn hình và tất nhiên là cần sự hỗ trợ chắc chắn hơn.

DANH SÁCH VẬT LIỆU (BOM)

Nên in giá đỡ này bằng ABS hoặc ASA vì nó cần đủ cứng để đảm bảo không bị rung lắc khi nhấn vào màn hình.

Các bộ phận bổ sung cần thiết là:

1. Kết nối cáp ruy băng từ Raspberry Pi với màn hình Pi TFT70. Bạn có thể cần mua cáp ruy băng dài hơn tùy thuộc vào khoảng cách từ màn hình đến Pi.
2. 4 x ốc M2.5x4 đi kèm với màn hình BTT Pi TFT70 để vặn từ phía sau giá đỡ màn hình vào các lỗ gắn ngoài của Pi TFT70.
3. 2 x ốc M3x8 SHCS để gắn các kẹp (trái và phải) vào khung thay cho lưới tản nhiệt trung tâm.
4. Trượt màn hình vào các kẹp.
5. TẬN HƯỞNG THÔI!
