Giá đỡ Camera FT Raspberry Pi

GIỚI THIỆU

Vì Raspberry Pi dường như là module máy tính được ưa chuộng nhất, nên việc hỗ trợ module Camera Raspberry Pi là điều hiển nhiên. Đây là một bộ phận gắn kết gồm 4 mảnh, có thể gắn vào boong máy in của bạn hoặc nếu bạn thích thì gắn vào một trong những thanh khung nâng lên.

THIẾT KẾ

Bộ vỏ này được thiết kế để giữ mọi thứ ở mức tối thiểu nhất. Vì module camera nhỏ, nên bộ vỏ cho nó có kích thước khoảng ~30x30mm. Đây là bộ phận gắn kết gồm 4 mảnh, có thể gắn vào boong máy in của bạn hoặc nếu bạn thích thì gắn vào một trong những thanh khung nâng lên. Bộ phận gắn camera đủ nhỏ để gắn vào bất kỳ thanh ray nào.

DANH SÁCH VẬT TƯ (BOM)

Nên in bộ phận gắn kết này bằng ABS hoặc ASA vì camera thường được đặt bên trong bộ vỏ máy in. Tất cả các bộ phận đều được định hướng đúng để có thể in mà không cần sử dụng hỗ trợ, ngoại trừ Nắp Lưng. Để in bộ phận này, hãy thêm hỗ trợ chạm vào mặt đáy và bạn sẽ hoàn thành.

Các bộ phận bổ sung cần thiết là:

1. Kết nối cáp ruy-băng với module Camera Raspberry Pi, đảm bảo các chân tiếp xúc đúng cách. Quan trọng là phải làm điều này trước vì việc lắp đặt sau đó sẽ rất chật chội. Hãy xác nhận lại cáp ruy-băng của bạn đủ dài để đến Raspberry Pi - nếu không đủ dài, hãy mua trên Amazon hoặc AliExpress tùy thuộc vào độ dài cần thiết.
2. Gắn module Camera Raspberry Pi vào Tấm Mặt Trước - 4 lỗ trên camera sẽ thẳng hàng và vừa khít.
3. Đẩy Tấm Mặt Trước cùng với module camera vào Bộ Vỏ Pi Cam. Đây là một bộ phận lắp khít, vì vậy đừng ngại ấn mạnh vào.
4. Gắn nắp lưng để đóng module camera và luồn cáp ruy-băng qua khe nhỏ phía sau bộ phận gắn ốc. Bộ phận này nên hướng lên trên nếu gắn ở chân máy in.

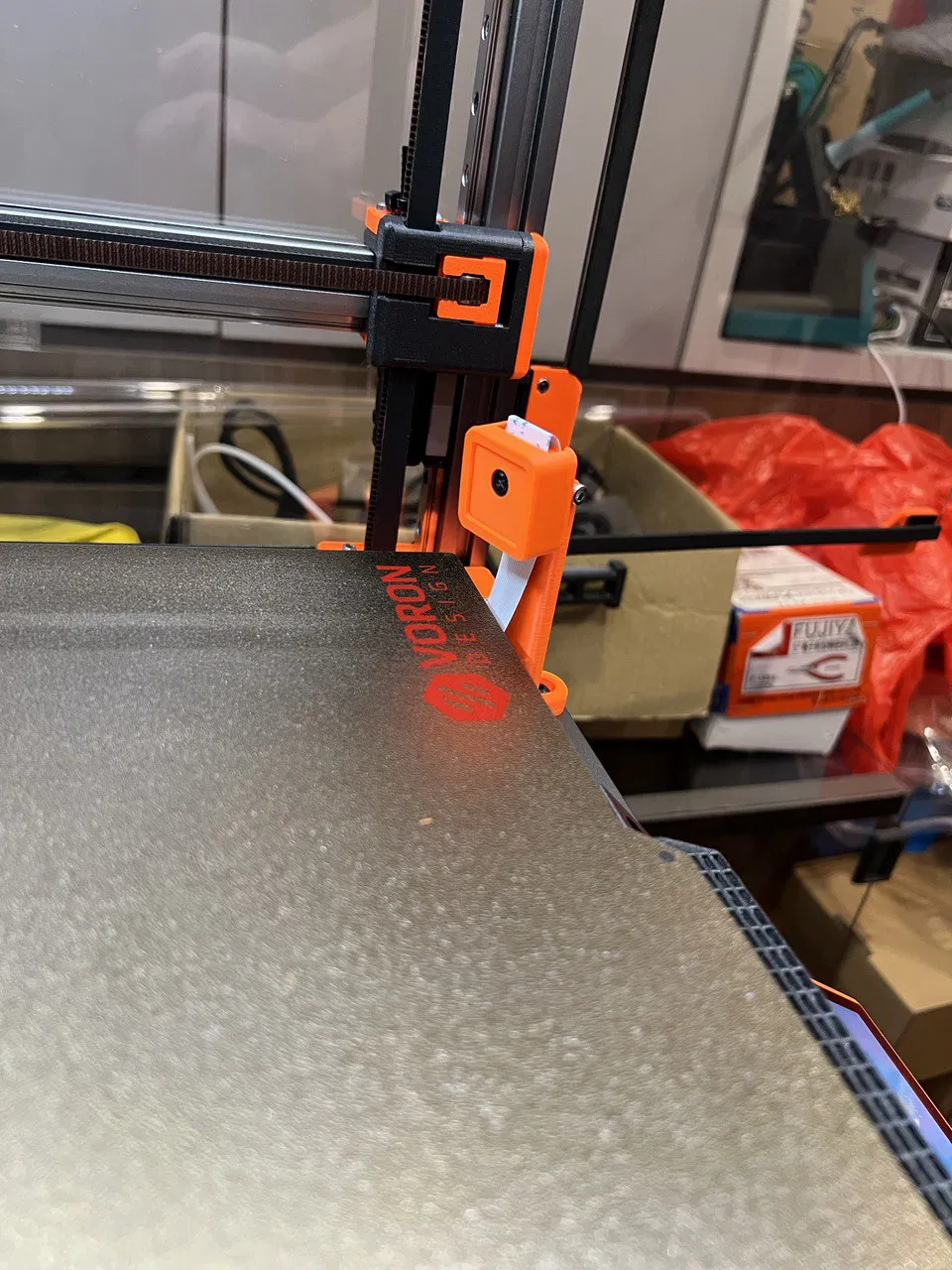

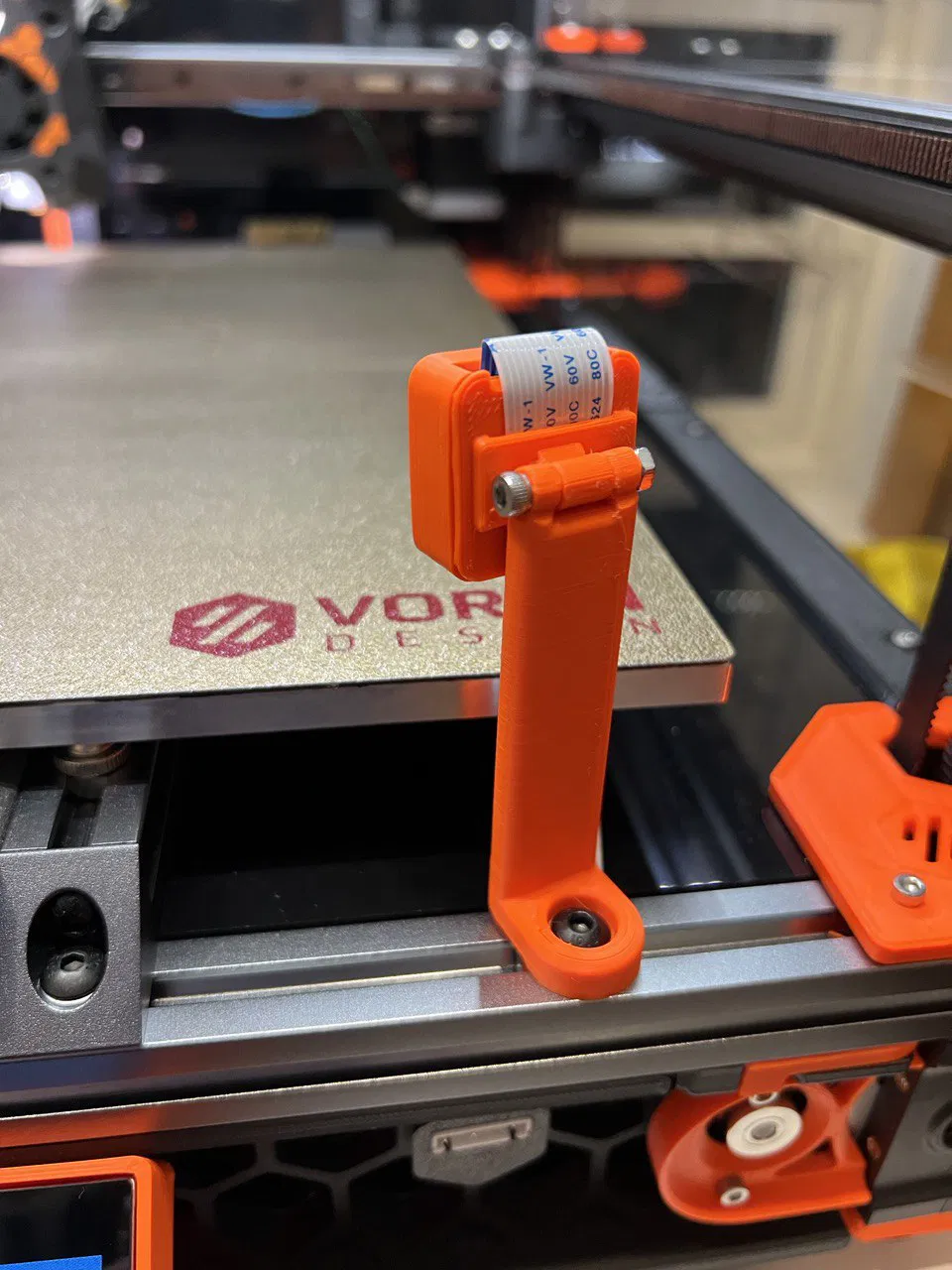

5. Gắn bộ phận gắn kết vào boong máy in hoặc bộ phận gắn khung bằng ốc SHCH M3x20 với Đai ốc M3.

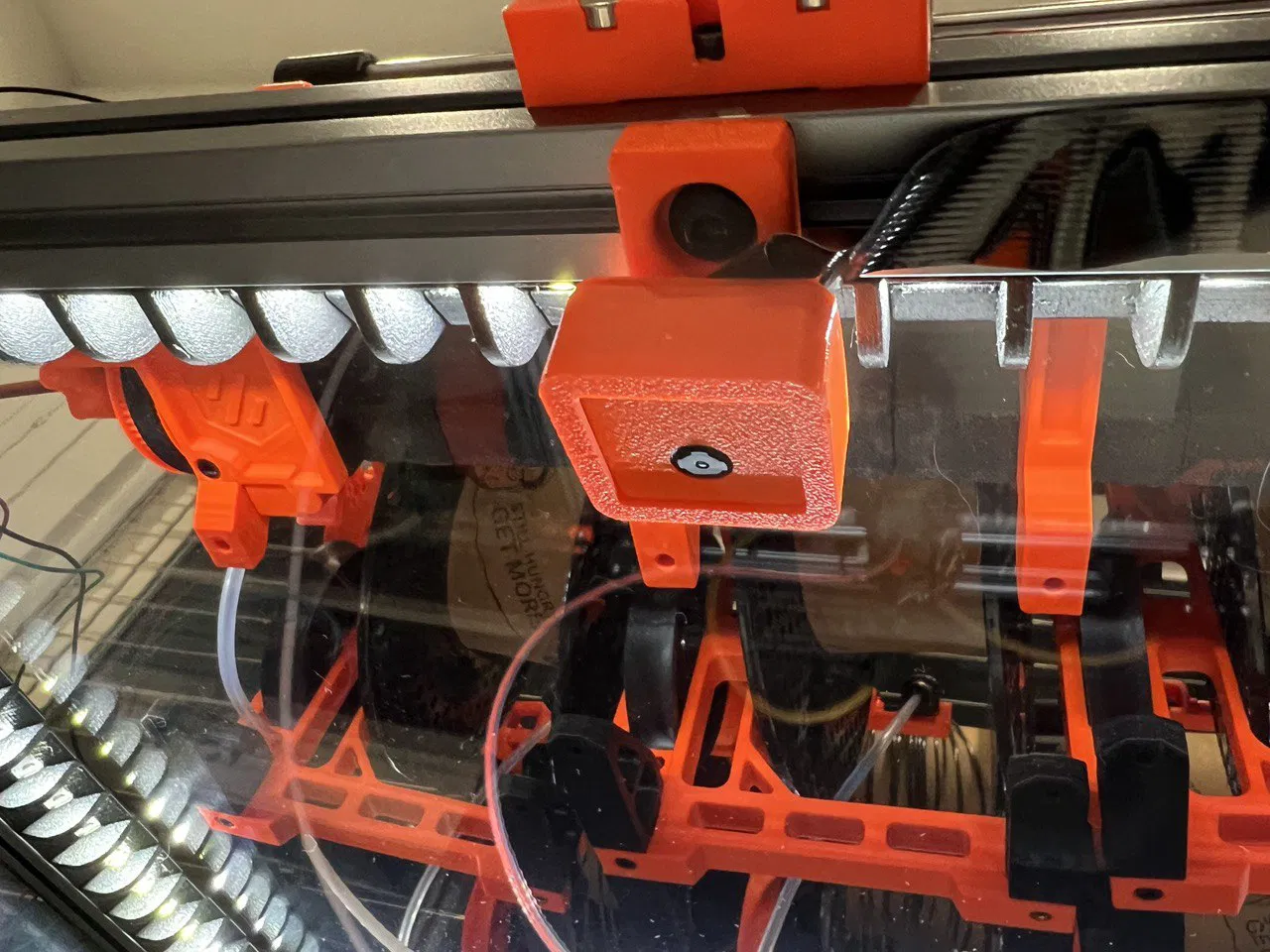

6. Gắn bộ phận gắn kết vào thanh ray khung bằng ốc BHCS M5x8 và T-Nut M5.
7. TẬN HƯỞNG THÀNH QUẢ!
