Nâng cấp hệ thống tản nhiệt mainboard Creality K1C và khắc phục lỗi "Error: 502 Motherboard Fan Exception"

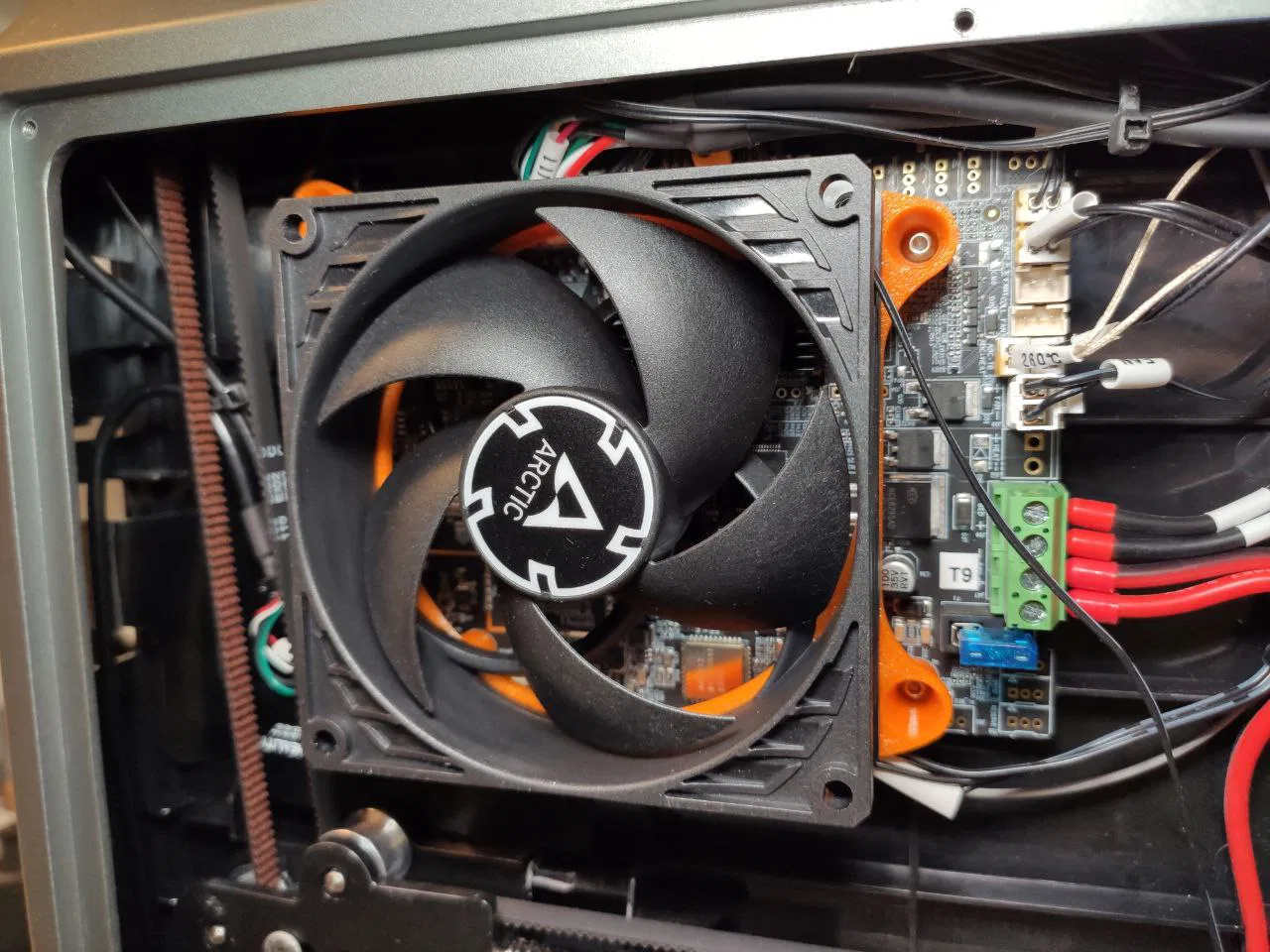

Mình nâng cấp hệ thống tản nhiệt cho mainboard của Creality K1C vì một lý do duy nhất - giảm tiếng ồn khi máy in ở chế độ chờ. Mình không hài lòng với các giải pháp có sẵn vì chúng được thiết kế cho quạt 120mm lớn, kích thước quá cồng kềnh. Vì vậy, mình quyết định tự làm phiên bản tản nhiệt của riêng mình, sử dụng quạt 92x92 mm êm ái. Mình đã dùng quạt Termalright TL-9015 - 92x92x15mm. Các bạn có thể dùng quạt dày tiêu chuẩn 25mm hoặc loại mỏng 20mm hoặc 15mm. Lý tưởng nhất là dùng quạt Noctua, như vậy sẽ không cần giảm tốc độ quạt xuống dưới 12V để tránh tiếng ồn. Theo kinh nghiệm của mình, để quạt không gây tiếng ồn, mình đã phải giảm nguồn cấp xuống còn 7V!

Việc tìm quạt 92x92mm êm ái cho điện áp 24V (đây là điện áp cấp cho bo mạch của máy in Creality K1C) là một nhiệm vụ bất khả thi. Để kết nối quạt 12V, bạn cần lắp bộ chuyển đổi DC-DC giảm áp. Nhưng có một vấn đề: quạt zin có đầu cắm 3 chân và cả 3 chân đều được sử dụng. Nếu bạn chỉ đấu nối hai chân dương và âm, máy in sẽ báo lỗi "Error: 502 Motherboard Fan Exception" và không cho phép bạn in bất cứ thứ gì.

Mình đã giải quyết vấn đề này một cách vô cùng đơn giản và thông minh. Những chiếc quạt mình mua về thay thế có 4 chân (có điều khiển PWM). Mình đã hàn lại đầu cắm đực trên quạt sao cho cực dương và cực âm (dây đỏ và đen) đi vào bộ chuyển đổi DC-DC có thể điều chỉnh, nơi điện áp được giảm xuống mức cần thiết, và nối dây màu vàng trực tiếp với dây màu vàng của quạt. Chân này là mạch điều khiển.

Mình đã đo điện áp trên chân này.

Điện áp trên chân này ở chế độ chờ là 0.13V.

Khi kích hoạt, điện áp trên chân này tăng lên 2.5V.

Khi kích hoạt, chân này chỉ xuất ra 2.5V. Như vậy, firmware của bo mạch chủ khi khởi động sẽ xuất ra 2.5V đến dây màu vàng và nhận phản hồi rằng quạt đã được kết nối, và KHÔNG BÁO LỖI "Error: 502 Motherboard Fan Exception"! Một giải pháp đơn giản và rẻ tiền cho vấn đề này (không cần cảm ơn nhé)! ;)

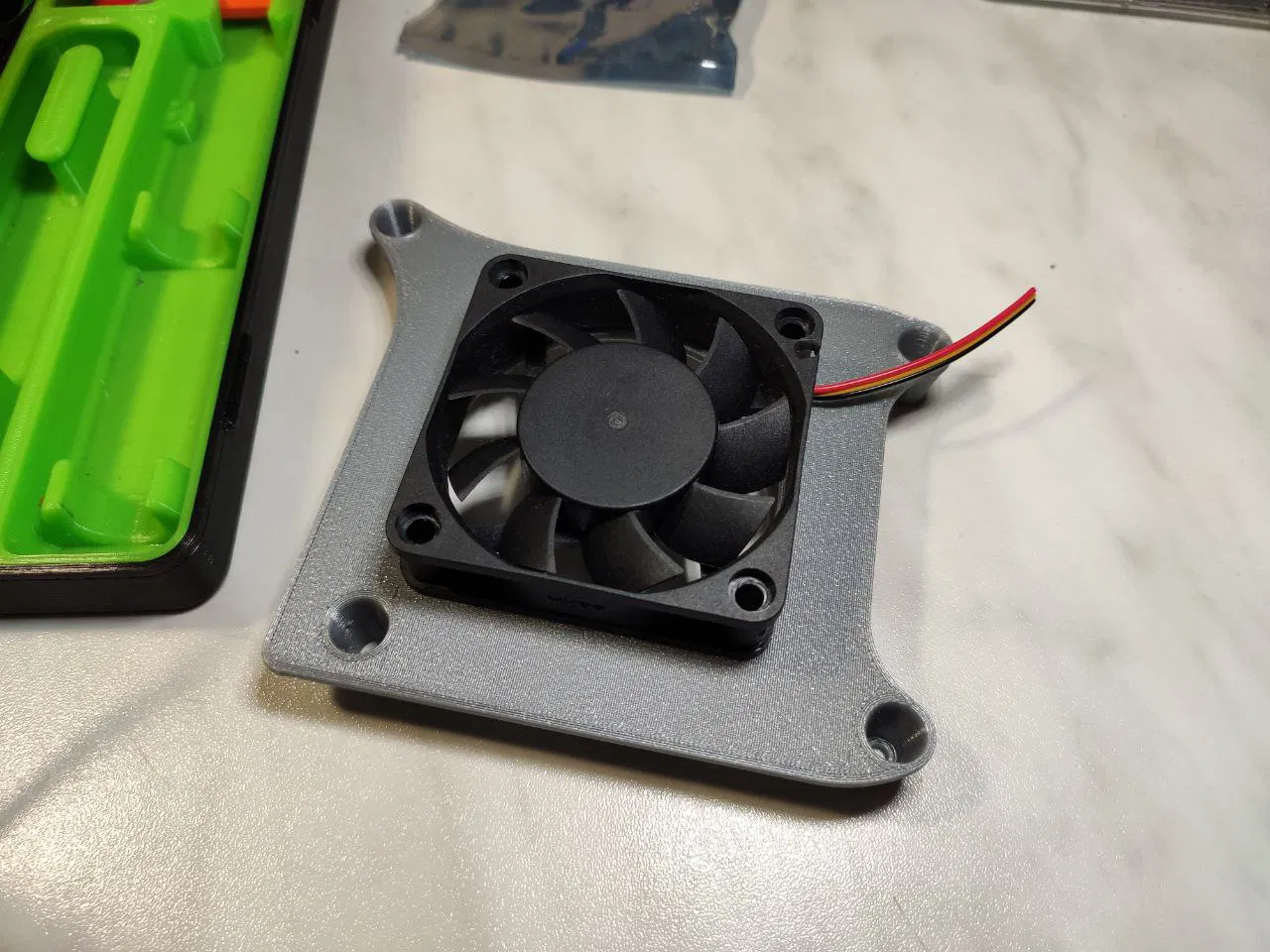

Tuy nhiên, mình cũng đã làm thêm một phiên bản cho quạt 60mm tiêu chuẩn. (xem hình ảnh bên trên)

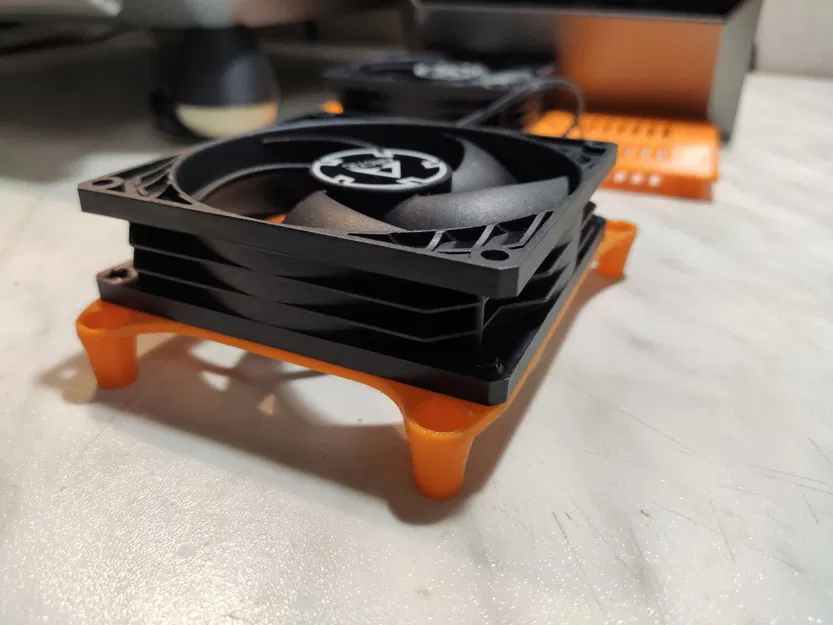

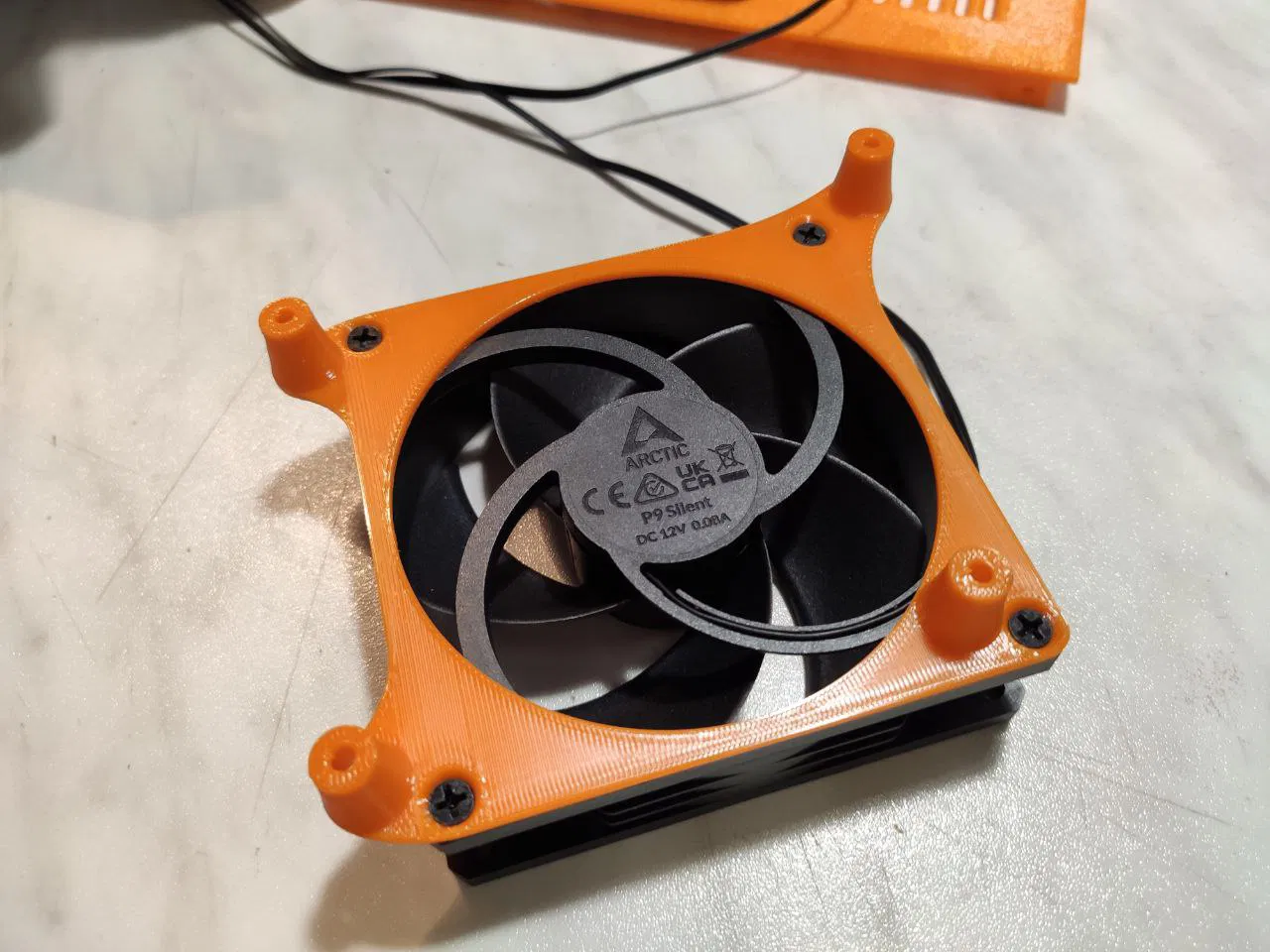

Giá đỡ quạt được giữ bằng ba ốc vít tiêu chuẩn. Nên in bằng PETG hoặc ABS. Và vâng - nắp thép dưới cùng không được tích hợp trong bản mod này, vì bạn sẽ phải khoét một lỗ khác trên nắp, và với độ dày của nó, đây sẽ là một việc không hề dễ dàng.
