Đầu nối ống hút bụi phổ biến. Parametric cho Fusion 360
Remix từ Bộ chuyển đổi ống hút bụi cho mọi kích cỡ Tác giả Ostat
- Lượt tải
- 117
- Lượt thích
- 17
- Lượt coi
- 388
- Bản remix
- 0
- Bình luận
- 0
File 3 404,5 KB
- vacuumAdaptorParametric_1766705446.f3dF3D · 108,3 KB
- vacuumAdaptorParametric_38ID_32ID_1766705448.stlSTL · 170,7 KB
- vacuumAdaptorParametric_58OD_35ID_1766705448.stlSTL · 125,5 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #178027
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả
Đây là phiên bản parametric của mẫu tuyệt vời Máy hút bụi ống nối của @Max. Anh ấy có một mẫu parametric cho OpenSCAD, nhưng vì tôi là dân gà mờ về SCAD nên tôi đã làm phiên bản f3d cho Fusion 360.
Mẫu được làm từ đầu nhưng thiết kế và các giá trị mặc định giống với tệp gốc.

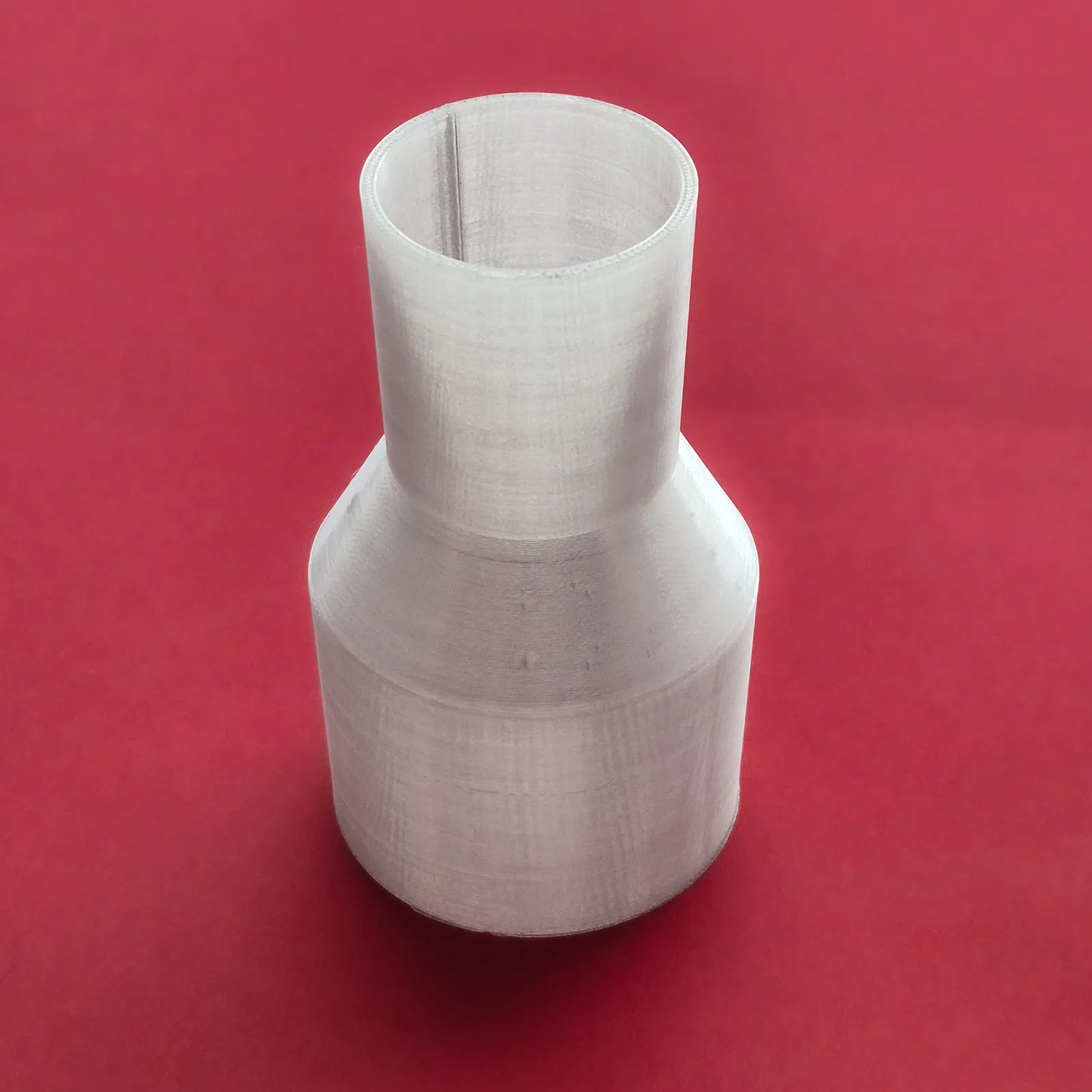

Các tệp STL ở đây chỉ là 2 ví dụ, hãy sử dụng tệp f3d để tùy chỉnh theo nhu cầu của bạn.

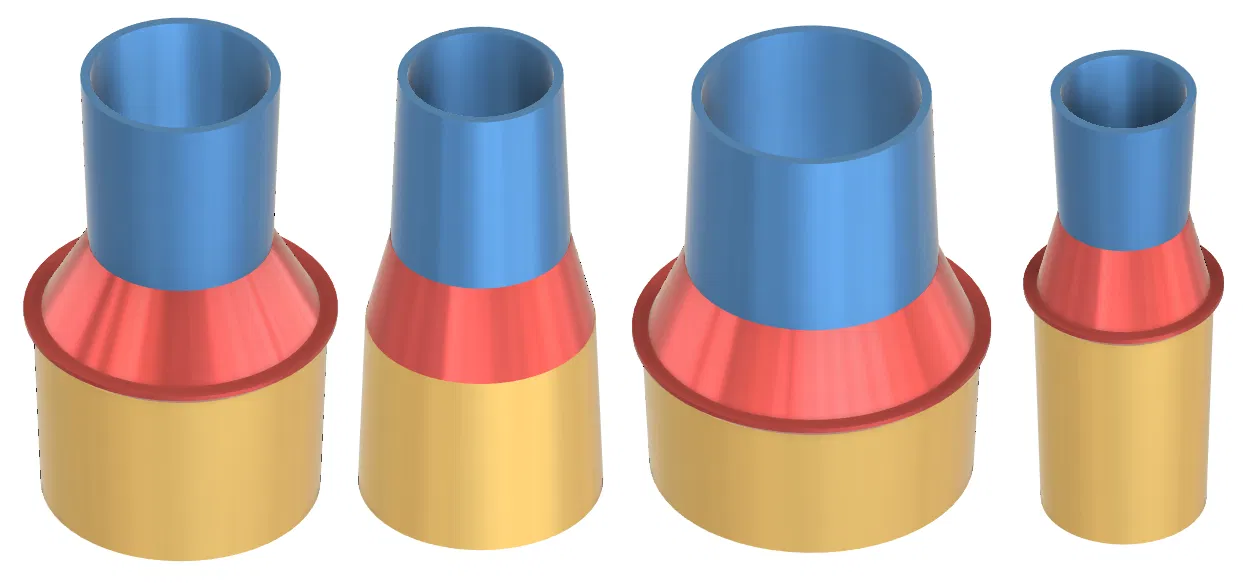

Đây là mô tả về các tham số người dùng (mô tả cũng có trong ảnh):
innerOrOuterBigger - đây là loại tham số boolean để bạn chọn xem bộ phận in ra sẽ đi vào trong hay ra ngoài bộ phận đính kèm (phần lớn hơn).
1 có nghĩa là ống của bạn được lắp vào bộ phận in (ID)
-1 có nghĩa là bộ phận in của bạn được lắp vào ống hiện có (OD)
innerOrOuterSmaller - giống như trên nhưng đối với phần nhỏ hơn ở đầu kia
lengthBigger - chiều dài của phần lớn hơn (mặc định 40mm)
lengthSmaller - chiều dài của phần nhỏ hơn (mặc định 40mm)
lengthAdaptor - chiều dài của phần kết nối ở giữa (mặc định 20mm)
diameterBigger - đây là đường kính ở giữa bộ phận adapter, nó là đường kính trong hoặc ngoài tùy thuộc vào boolean đã đề cập ở trên. Bạn đo cái này trên ống hiện có của mình, hoặc là đường kính ngoài và đặt bộ phận in của bạn lên trên nó, hoặc đo đường kính trong và đặt bộ phận in của bạn vào trong nó.
diameterSmaller - tương tự đối với phần nhỏ hơn
wallThickness - tự giải thích, độ dày của thành cho toàn bộ bộ chuyển đổi. Mặc định 2mm
taper - đây là cách đường kính của các bộ phận adapter thay đổi, giá trị mặc định là 3mm, nghĩa là đường kính nhỏ hơn 1,5 mm ở một đầu và lớn hơn 1,5 mm ở đầu kia.
stopperThickness - độ rộng của bộ phận chặn ở đầu lớn hơn.
Nếu bạn muốn bỏ qua bộ phận chặn hoàn toàn, chỉ cần ẩn vết cắt extrude có tên “Stopper extrude” (vết cắt extrude thứ hai từ dưới lên)
Thông số in
- Định dạng
- f3dstl
- Số file mô hình
- 3
- Tổng dung lượng
- 404,5 KB
- File lớn nhất
- 170,7 KB
