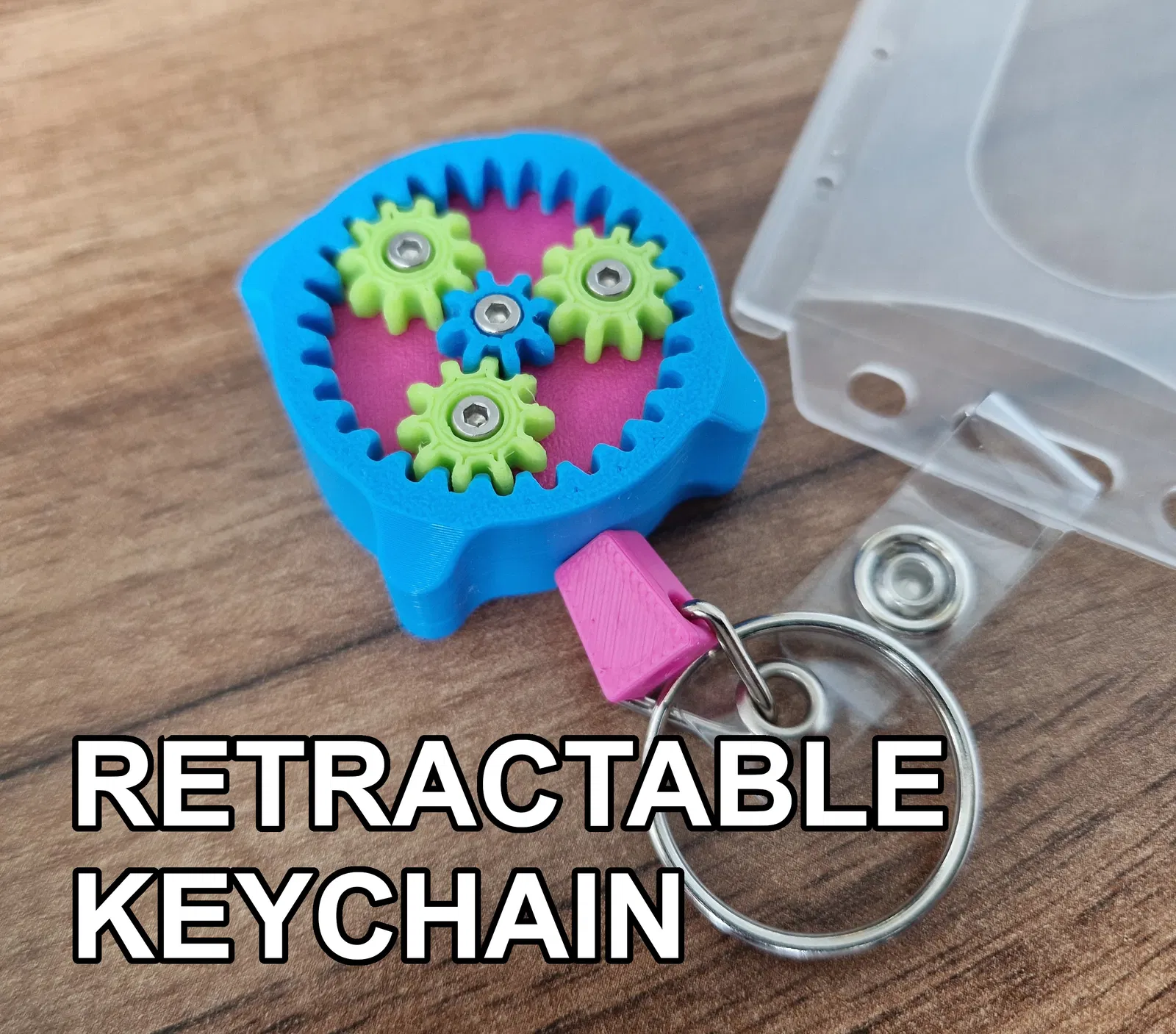

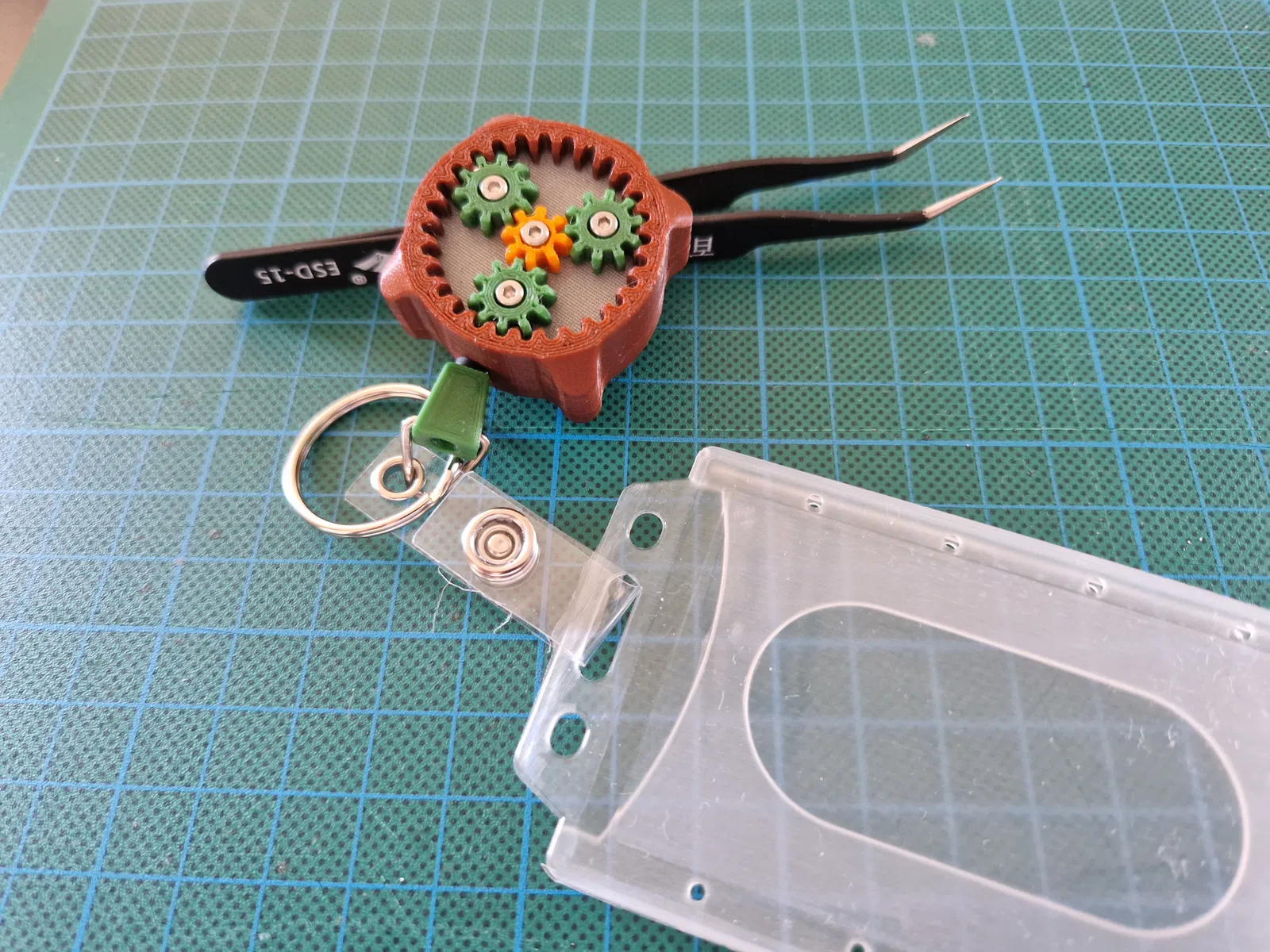

Móc khóa rút dây với bánh răng hành tinh

Tôi đã muốn làm một cái móc khóa rút dây mà có thể là chủ đề bàn tán vui vẻ trong văn phòng từ lâu rồi. Tôi tìm thấy một mô hình của pyromaniak. Tôi không thích cách chọn phần cứng hay hình dáng của bánh răng. Sau đó, tôi biết rằng việc lắp ráp khá khó khăn. Tôi bắt đầu chỉnh sửa lại cho phù hợp với nhu cầu của mình. Cuối cùng, tôi đã loại bỏ 3 phiên bản đã chỉnh sửa và quyết định vẽ lại mọi thứ. Tôi đã tạo ra một thiết kế khá hay, với phần cứng M2 và một vòng bi.

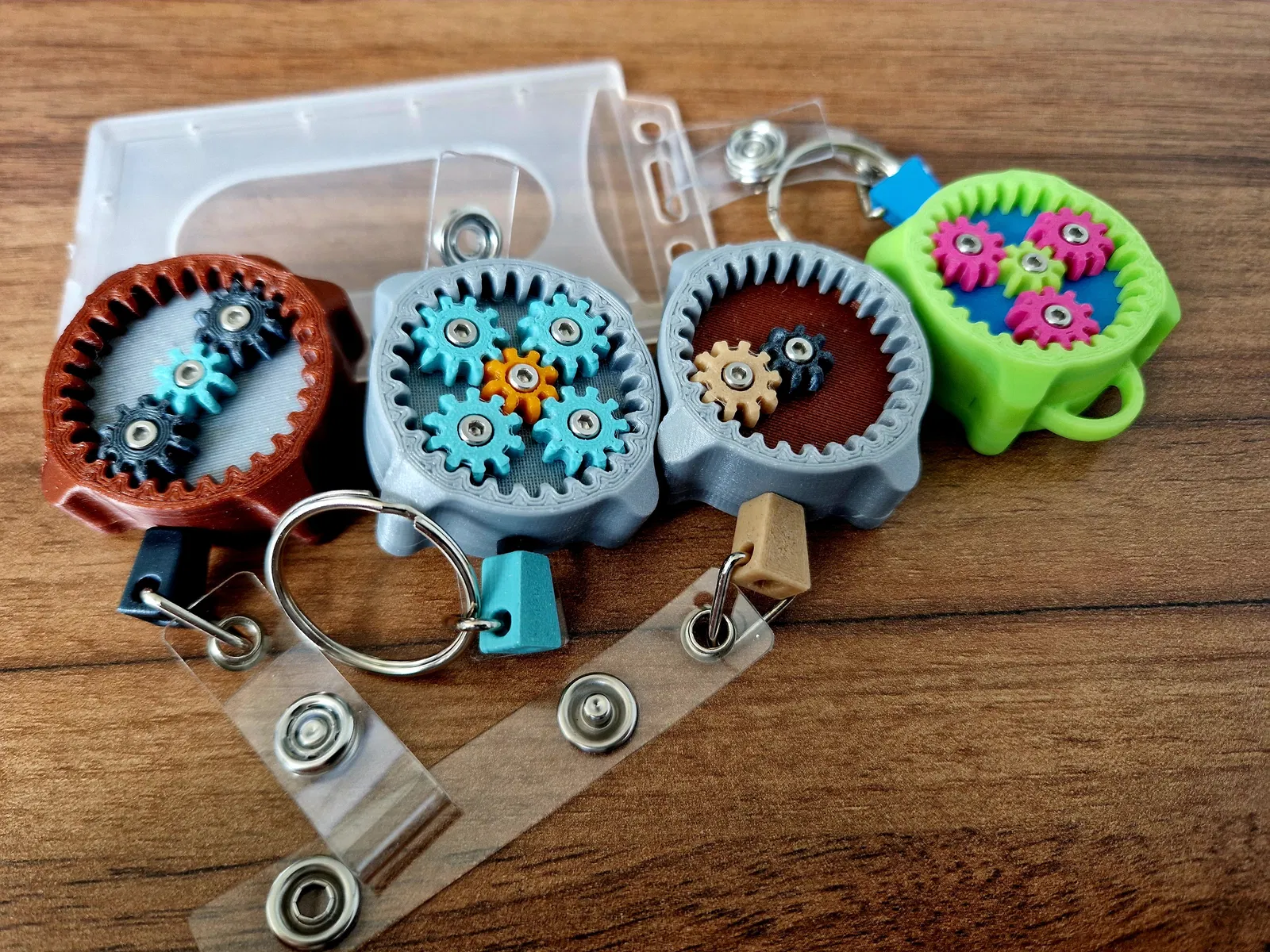

Tôi đã tặng vài cái cho đồng nghiệp ở chỗ làm. Cho đến nay (hơn 6 tháng sử dụng hàng ngày) mọi thứ vẫn hoạt động tốt.

Đây không phải là một dự án dễ in và lắp ráp — các file STL có những khu vực bám dính ít hoặc không bám dính vào khay in, bạn cần phần cứng M2 và việc lắp ráp hơi phức tạp. Hãy ghi nhớ điều này!

Danh sách vật liệu

• 1x bộ phận in - bạn có thể chọn từ một đến bốn bánh răng hành tinh, in con lăn phù hợp với lựa chọn của bạn
• 1x móc khóa rút dây - tôi đã thử hai lựa chọn rẻ nhất từ aliexpress và cả hai đều hoạt động tốt:

• 4-7x ốc M2x6 DIN 912 (tùy thuộc vào số lượng bánh răng hành tinh)
• 2x ốc M2x8 DIN 912
• 4x insert nhiệt M2 (dài 3mm, đường kính ngoài 3.2mm) Tôi đã mua từ liên kết này (KHÔNG phải liên kết liên kết):

• 1x vòng bi MR85 (đường kính ngoài = 8mm, đường kính trong = 5mm, chiều cao = 2.5mm)
• dụng cụ cần thiết: dao hoặc bay phẳng, kìm, lục giác, kéo, nhíp và bật lửa

Cài đặt in

• tất cả các bộ phận đã ở đúng hướng in
• chiều cao lớp 0.10 mm cho tất cả các lớp (lớp đầu tiên và tất cả các lớp sau) - cái này là RẤT quan trọng vì tất cả các cầu nối đều được thiết kế cho chiều cao lớp 0.10 mm
• chiều rộng lớp 0.4-0.45 mm
• 3 lớp ngoài
• 8 lớp trên & dưới rắn
• không cần hỗ trợ
• PLA và ABS đều ổn (PETG có thể để lại quá nhiều sợi thừa khi rút)

Tôi đã in mọi thứ trên cả máy Prusa MK3S+ (cho các bộ phận PLA) và Voron 0.2 (cho các bộ phận ABS) với đầu phun 0.4mm tiêu chuẩn và mọi thứ đều hoạt động tốt. Đầu phun nhỏ hơn có thể tốt hơn, nhưng đầu phun 0.4mm vẫn sẽ đạt được hiệu quả.

Lắp ráp

Tôi khuyên bạn nên xem video YT và đọc các bước.

Chuẩn bị bộ phận

1. Tháo rời móc khóa (bạn sẽ không thể sử dụng lại, vì vậy hãy dùng cái nào bạn không ngại phá hủy). Dùng bay phẳng để tách vỏ nhựa hoặc chỉ cần cạy vỏ. Cẩn thận lấy lò xo, dây nylon (cố gắng cắt nó ngay trước mối nối để giữ nó dài nhất có thể), vòng cao su nhỏ (nếu có) và các phụ kiện thẻ, vòng chìa khóa.
2. Làm sạch tất cả các bộ phận khỏi sợi thừa, kiểm tra các lỗ cho ốc 2 mm trong bánh răng và _bodybottom và hook.
3. Ép các insert nhiệt vào _casetop.stl

Lắp ráp (video bắt đầu từ đây)

1. Buộc một cái nút ở cuối dây và luồn nó qua cuộn dây. Đặt vòng cao su nhỏ lên dây nylon. Luồn dây nylon qua lỗ trên móc nối. Buộc một cái nút ở cuối, dùng bật lửa để làm chảy nó một chút. Gắn vòng chìa khóa vào móc nối đã in.
2. Dùng ốc M2x6 để vặn các bánh răng vào cuộn dây. Bắt đầu với các bánh răng hành tinh. Đừng vặn quá chặt. Các bánh răng nên quay tự do và có ít hoặc không có độ rơ theo trục dọc. Khi bạn hài lòng với chúng, hãy vặn bánh răng mặt trời vào. Lần nữa, đừng vặn quá chặt, kiểm tra xem các bánh răng đã lắp ráp có thể quay tự do với ít hoặc không có lực cản.
3. Lắp vòng bi vào cuộn dây
4. Dùng kìm cắt ngắn 50-100 mm lò xo. Tạo đầu kia thành hình chữ “C” (nó sẽ cần khớp với rãnh trong bottom_case). Lại dùng kìm, bẻ cong 1-1.5 mm của lò xo một góc 90 độ. Đầu lò xo nên khớp vào cuộn dây. Nếu bạn cẩn thận, bạn có thể có được độ dài chính xác sau 3-4 lần thử. Đừng lo lắng về việc cắt lò xo quá ngắn. Lắp đầu lò xo vào cuộn dây và sau đó lắp toàn bộ lò xo vào cuộn dây. Từ bây giờ hãy cẩn thận để không làm rơi lò xo ra khỏi cuộn dây!
5. Lấy body_bottom và khớp rãnh ở giữa với đầu còn lại của lò xo. Bạn có thể cần dùng một chút lực.
6. Lắp cuộn dây và body_bottom vào _bodytop. Đừng lo lắng về dây nylon, hãy để nó rút hết. Khớp các bánh răng hành tinh với bánh răng ngoài. Thử quay cuộn dây một chút, mọi thứ phải di chuyển trơn tru.
7. Nối hai bộ phận thân lại với nhau. Trên _bodybottom bạn có thể tìm thấy một mũi tên nhỏ cho biết hướng bạn nên xoay bộ phận để lên dây cót cho lò xo. Bắt đầu xoay bộ phận theo hướng đó. Bạn sẽ thấy dây nylon được kéo vào móc khóa. Nếu bạn gặp sự cố với các bánh răng không di chuyển, bạn có thể dùng một lực đẩy nhẹ. Khi toàn bộ dây nylon được cuốn vào cuộn dây, hãy kiểm tra xem độ căng của lò xo có đúng không bằng cách kéo móc nối. Tiếp tục xoay body_bottom cho đến khi bạn hài lòng với kết quả. Tôi thực hiện 4.5 vòng quay để căng lò xo. Nếu bạn muốn nới lỏng lò xo, chỉ cần xoay _bodybottom theo chiều kim đồng hồ. Nếu toàn bộ bộ phận lắp ráp không di chuyển trơn tru thì chỉ cần giấu dây nylon đi và chuyển sang bước tiếp theo. Bạn sẽ sửa nó ngay lập tức.

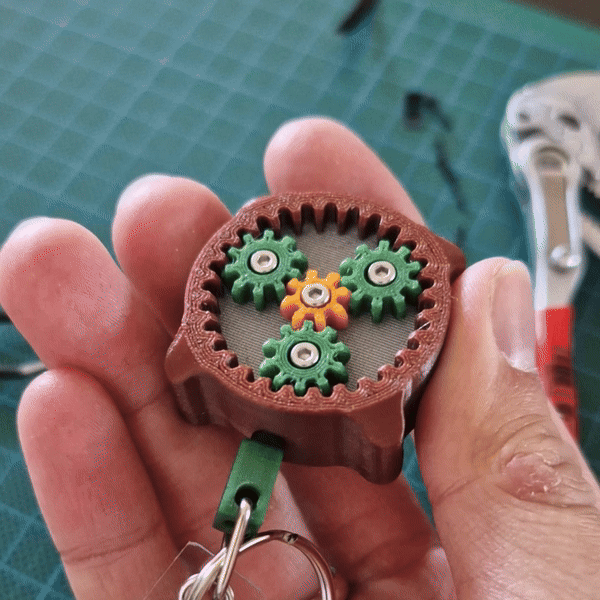

8. Vặn hai ốc M2x6 từ phía móc nối. Đừng làm nứt nhựa. Bây giờ bạn sẽ có thể kiểm tra các bánh răng đang hoạt động. Kéo móc nối và chạy cơ chế vài lần. Nếu cần, bạn có thể dùng mỡ để làm trơn hoạt động.
9. Nếu cơ chế không chạy trơn tru, hãy tháo rời mọi thứ trở lại bước 8. Nhớ về lò xo!
10. Gắn móc và vặn các ốc M2x8 còn lại. Đừng làm nứt nhựa.

XONG!

Ghi chú thêm

• sử dụng màu sắc khác nhau cho bánh răng và móc nối so với các bộ phận còn lại - tôi sử dụng mẫu sợi để in bánh răng và móc nối, và màu khác cho vỏ.
• sử dụng dầu hoặc mỡ để hoạt động trơn tru hơn - tôi dùng vaseline mỹ phẩm
• bạn muốn bán bản in này? Hãy cho tôi biết, tôi sẵn sàng chia sẻ thiết kế của mình

__

Cần làm

• ✅ thêm phiên bản không có móc (như đồ chơi fidget)
• thiết kế vỏ dưới khác có chỗ cho khóa cài

Nhật ký thay đổi

• 16.05.2025 - thêm ABS làm vật liệu phù hợp
• 11.05.2025 - thêm hai file mới - top_case không có insert nhiệt và bộ phận no_hook
• 10.05.2025 - phát hành công khai
