Giá đỡ dụng cụ trọng lực mô-đun - Có thể điều chỉnh, Gia cố & Gắn T-Nut (Bản sửa đổi)

Mô tả

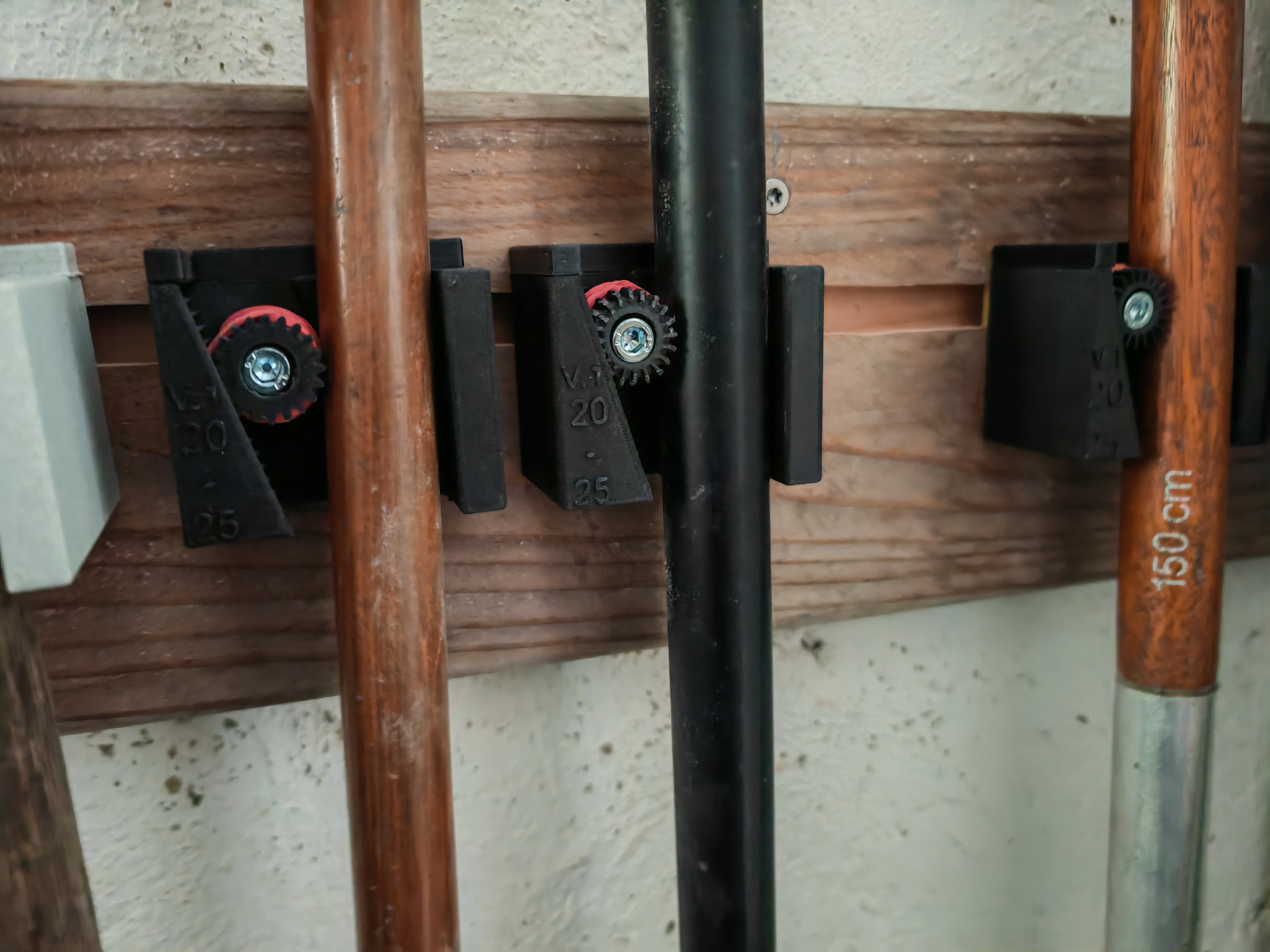

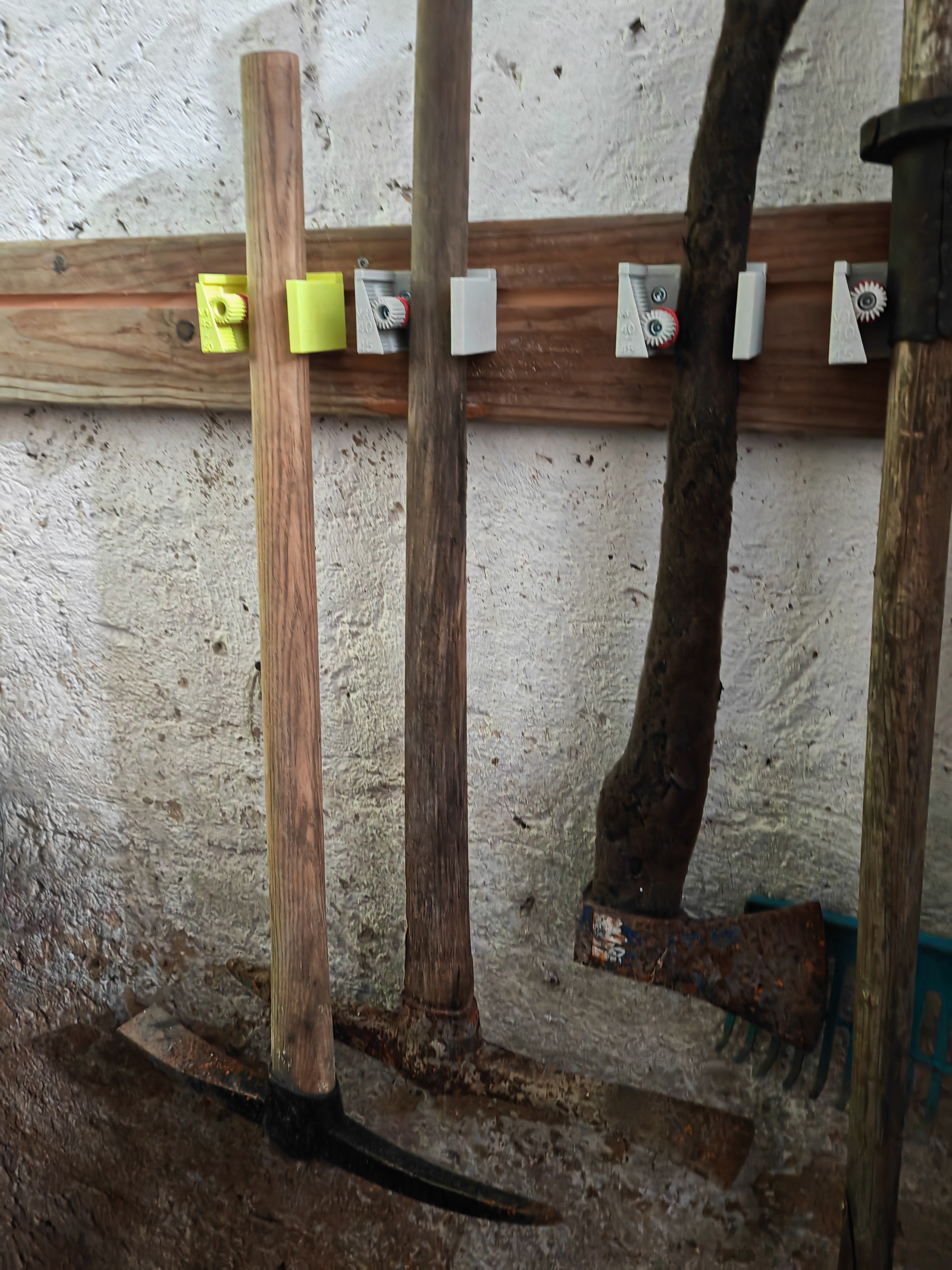

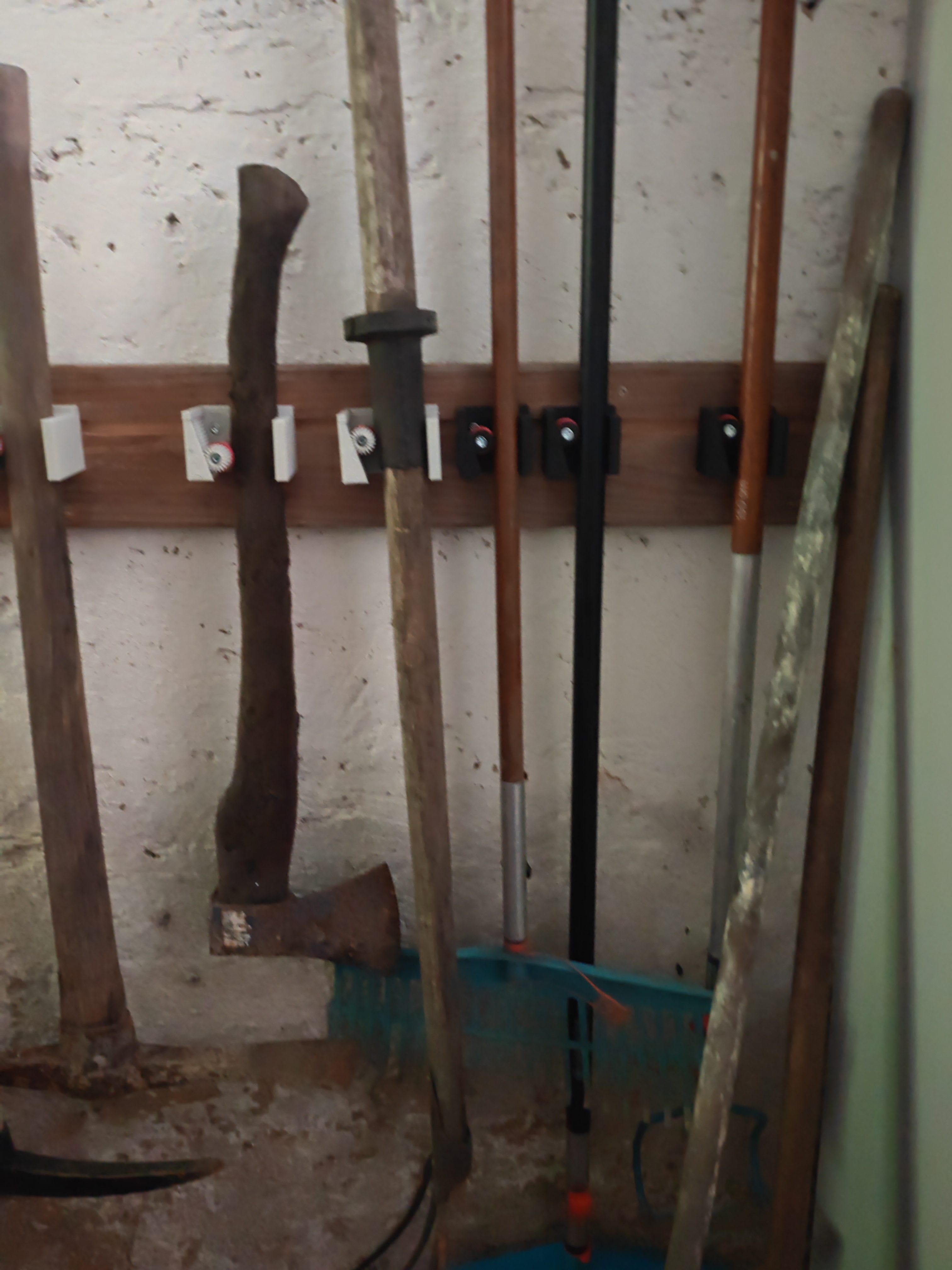

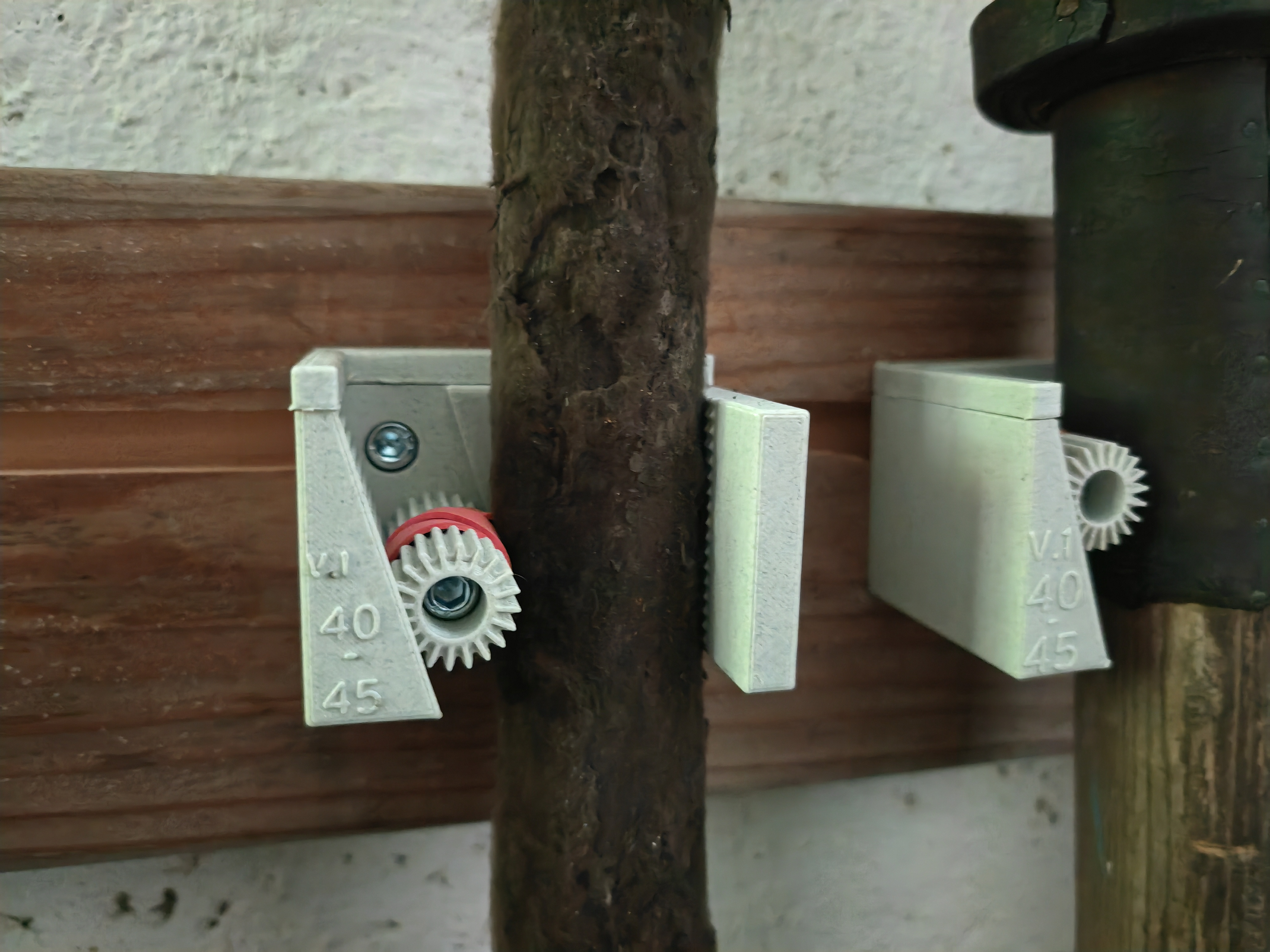

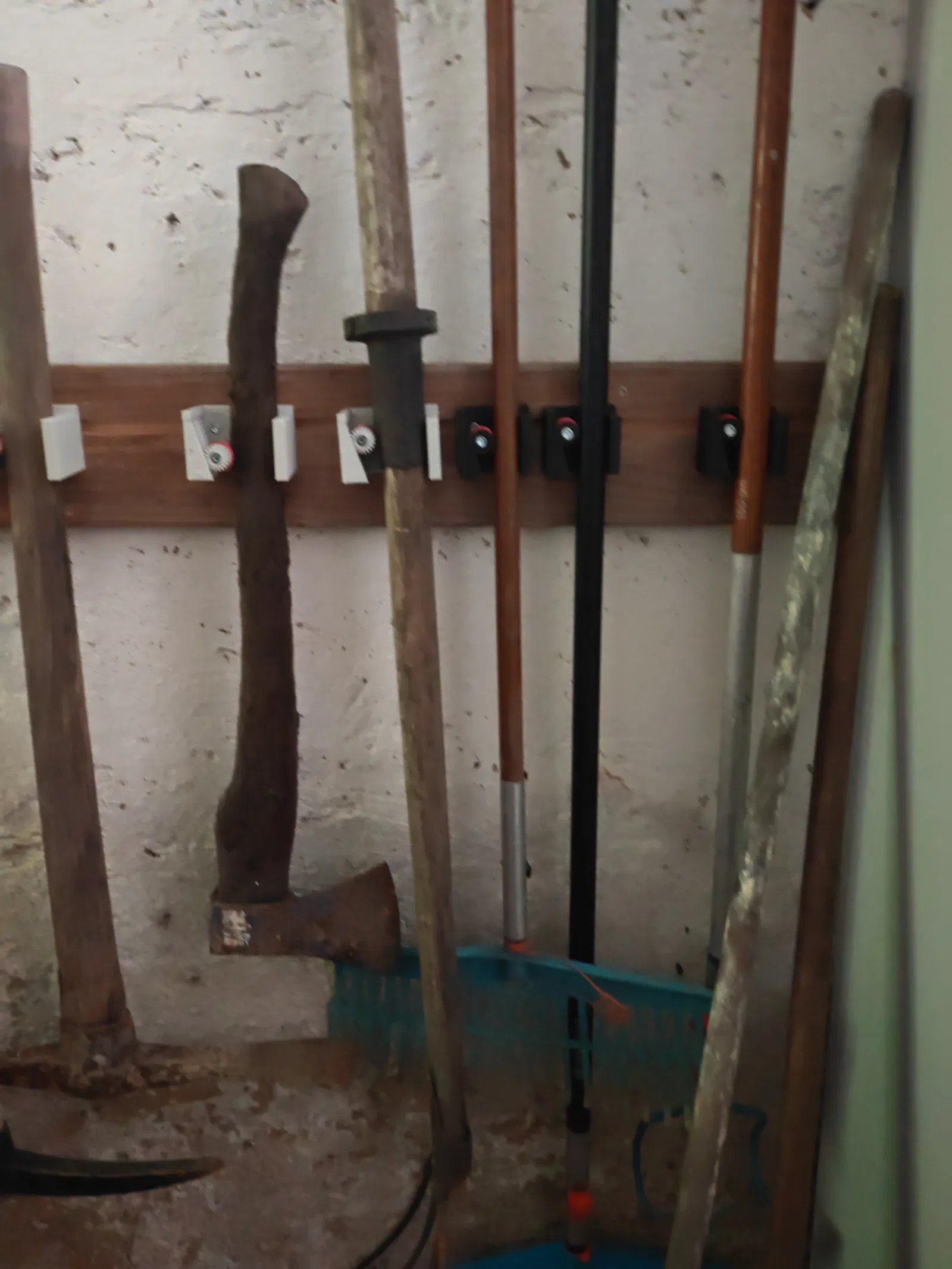

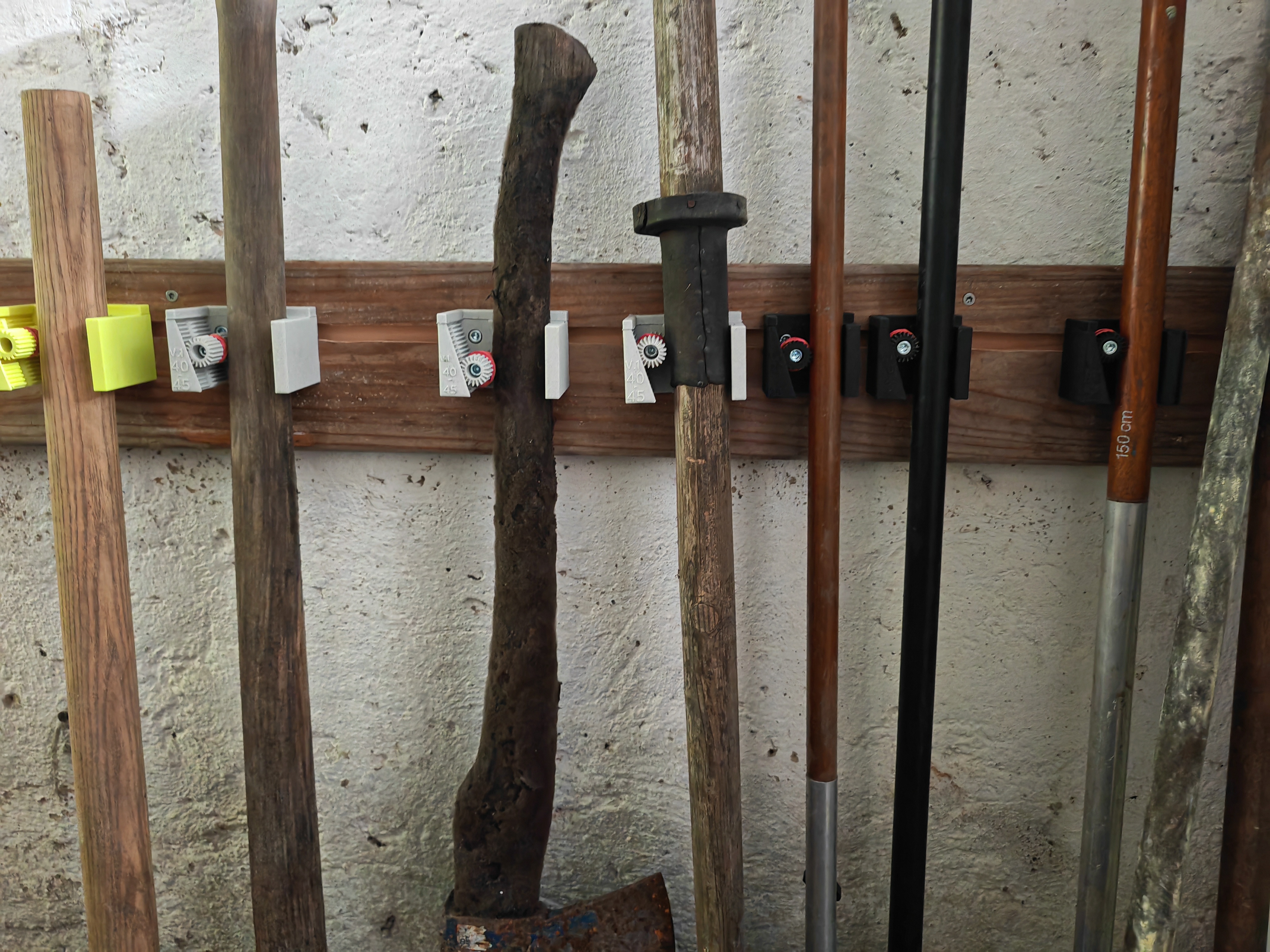

Đây là phiên bản được sửa đổi và nâng cấp từ Móc giữ chổi trọng lực ban đầu, được làm ra để lưu trữ các dụng cụ, cán chổi hoặc đồ làm vườn có tay cầm tròn một cách thông minh và chắc chắn. Hệ thống cho phép bạn sắp xếp nhiều kích cỡ tay cầm khác nhau – và di chuyển các giá đỡ sang ngang nhờ hệ thống lắp đặt dựa trên rãnh T.

Cải tiến chính trong bản sửa đổi này

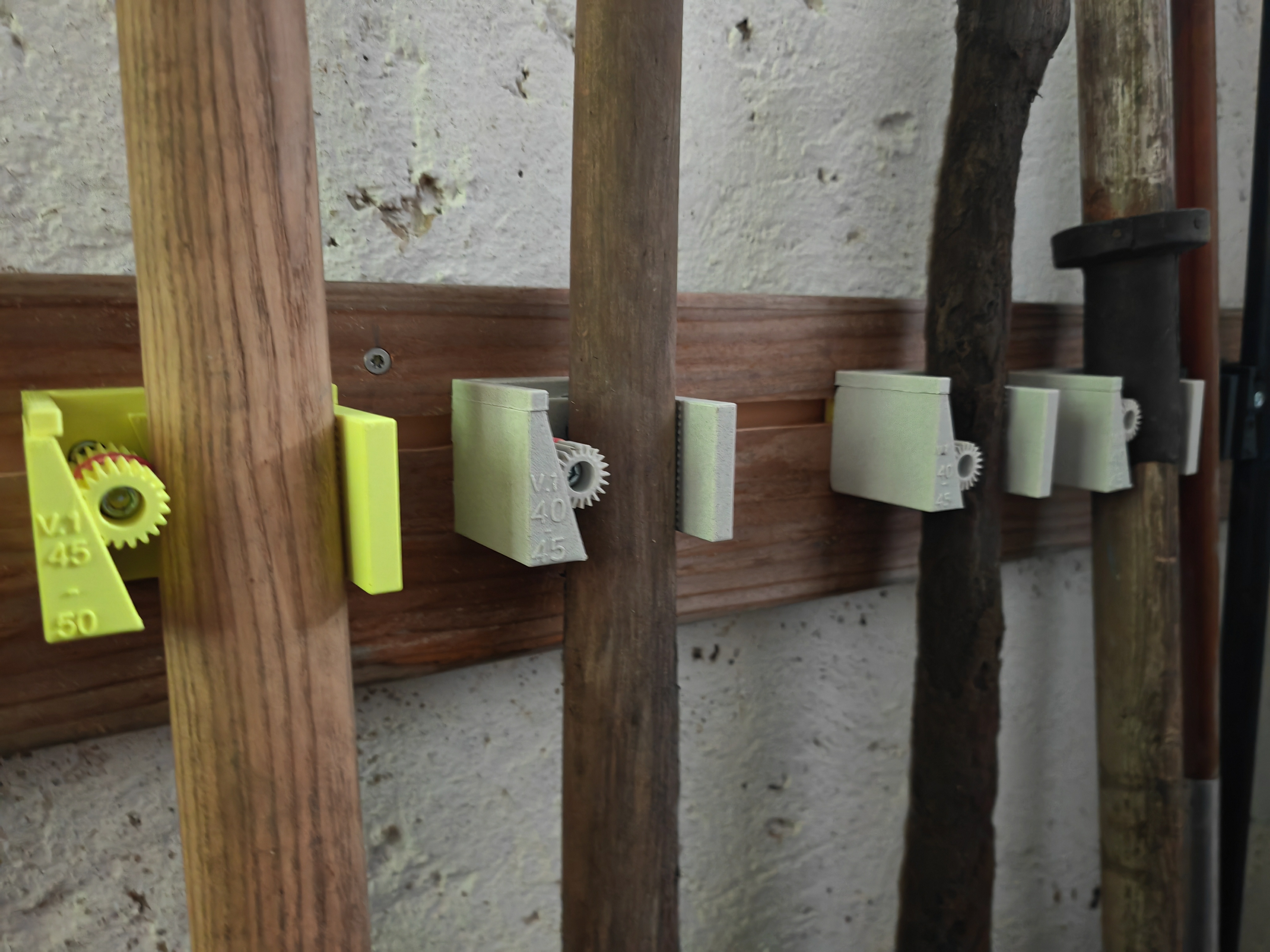

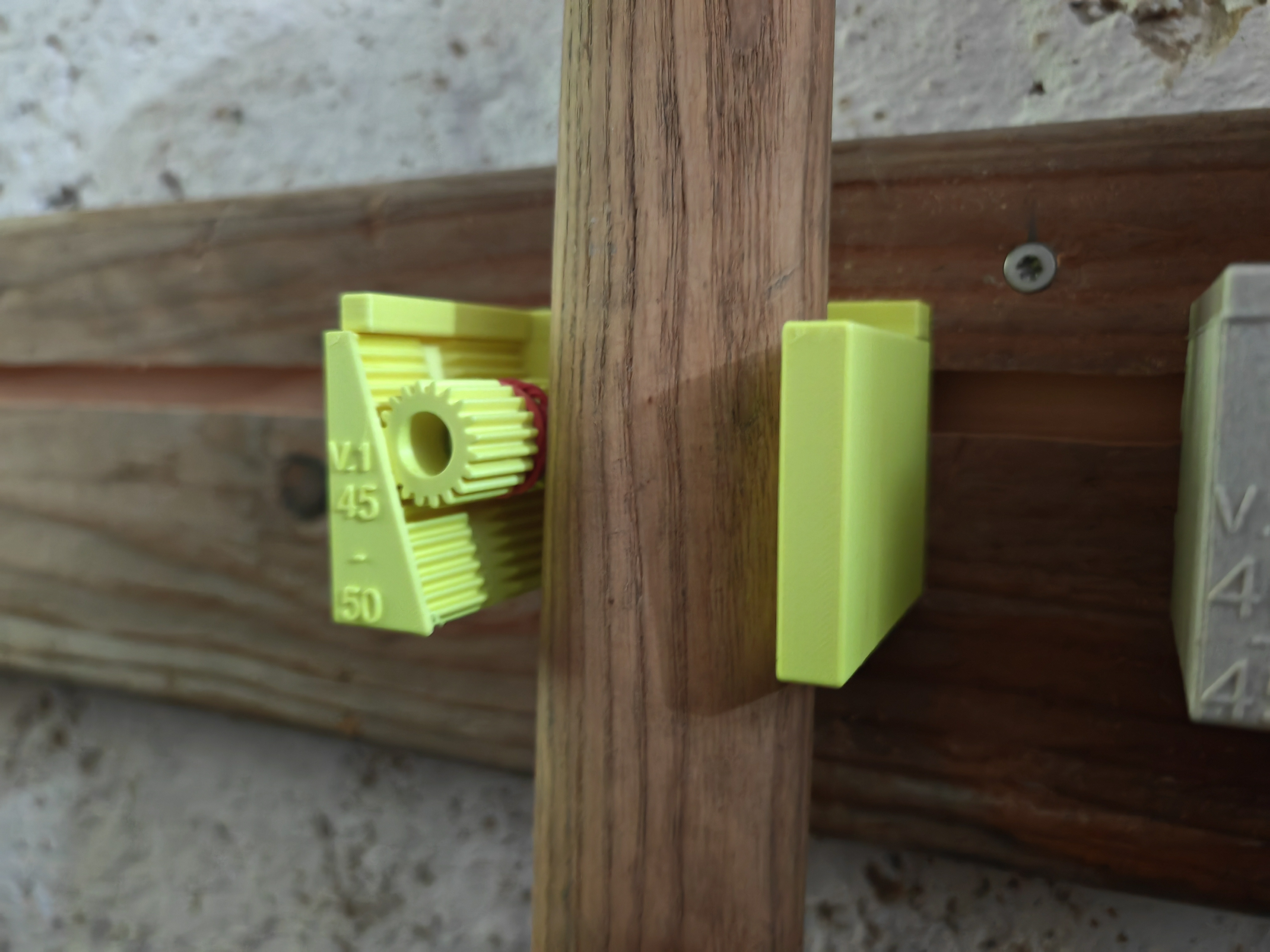

• Nhiều kích cỡ tay cầm: Có sẵn theo bước nhảy 5 mm từ 15 mm đến 50 mm (có thể yêu cầu thêm)
• Bánh răng có trọng lượng: Có thể lắp vít để đảm bảo khóa trơn tru, hỗ trợ bằng trọng lực
• Khu vực kẹp cải tiến: Cầm tốt hơn và hoạt động mượt mà hơn
• Lắp đặt bằng T-Nut: Bao gồm giá đỡ + T-slot nut tương thích M6 (đa năng cho mọi biến thể) → Hoạt động trên các thanh nhôm tiêu chuẩn hoặc rãnh gỗ phay
• Bộ chặn bánh răng được gia cố: Giờ đây được cố định từ phía trên và phía trước, bánh răng sẽ không bị bung ra – ngay cả với các dụng cụ nặng
• Dung sai tinh chỉnh: Chuyển động bánh răng mượt mà, giữ chắc chắn

Hướng dẫn

1. In 3D Mô hình
   1. XX-YY_End_Plate
   2. XX-YY_Main_Body hoặc XX-YY_Main_Body_reinforced
   3. XX-YY_Spur_Gear
2. Đặt dây thun lên spur_gear
3. Lắp Spur_Gear (tùy chọn thêm vít M6x14 và đai ốc M6 làm vật nặng)

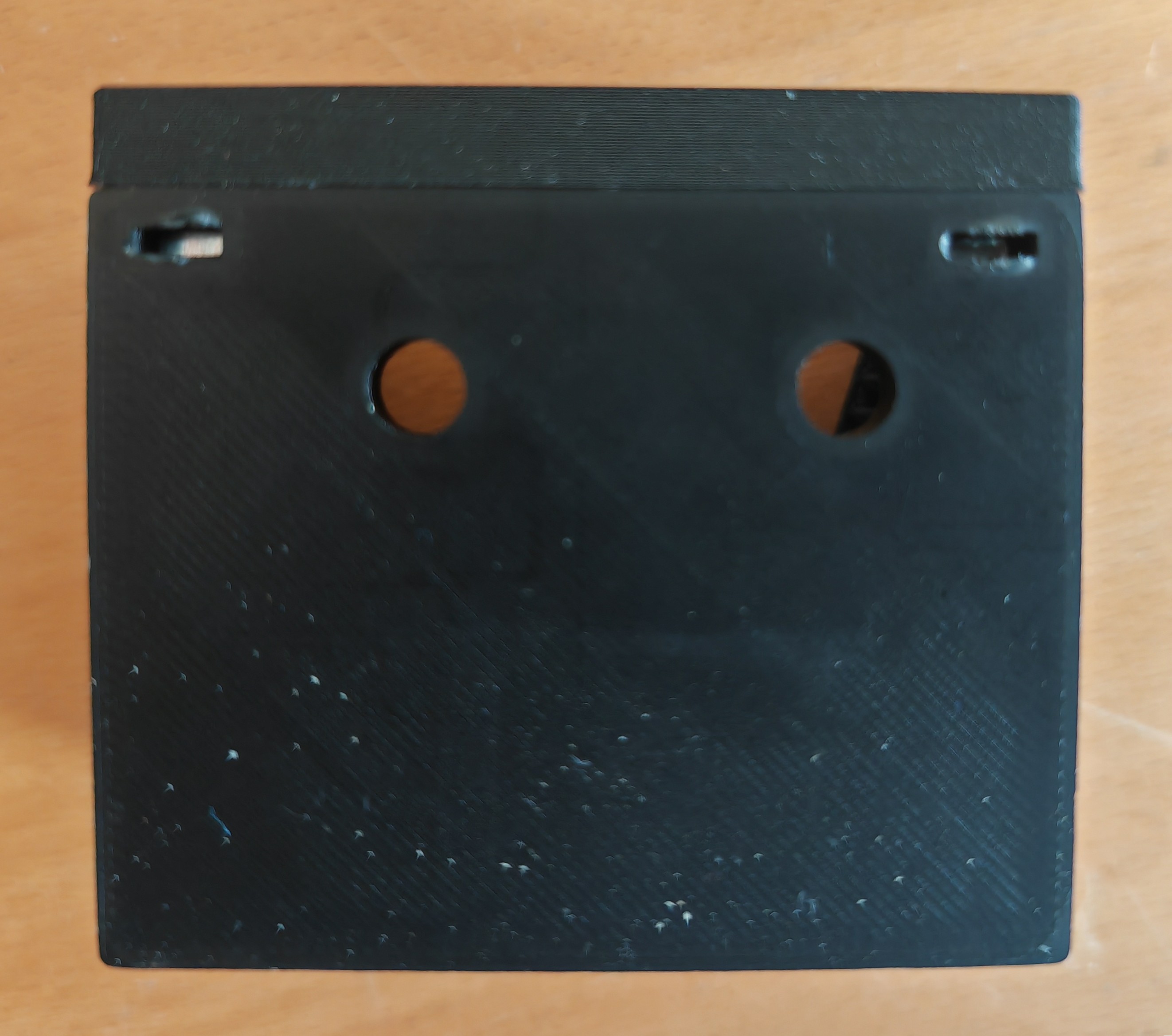

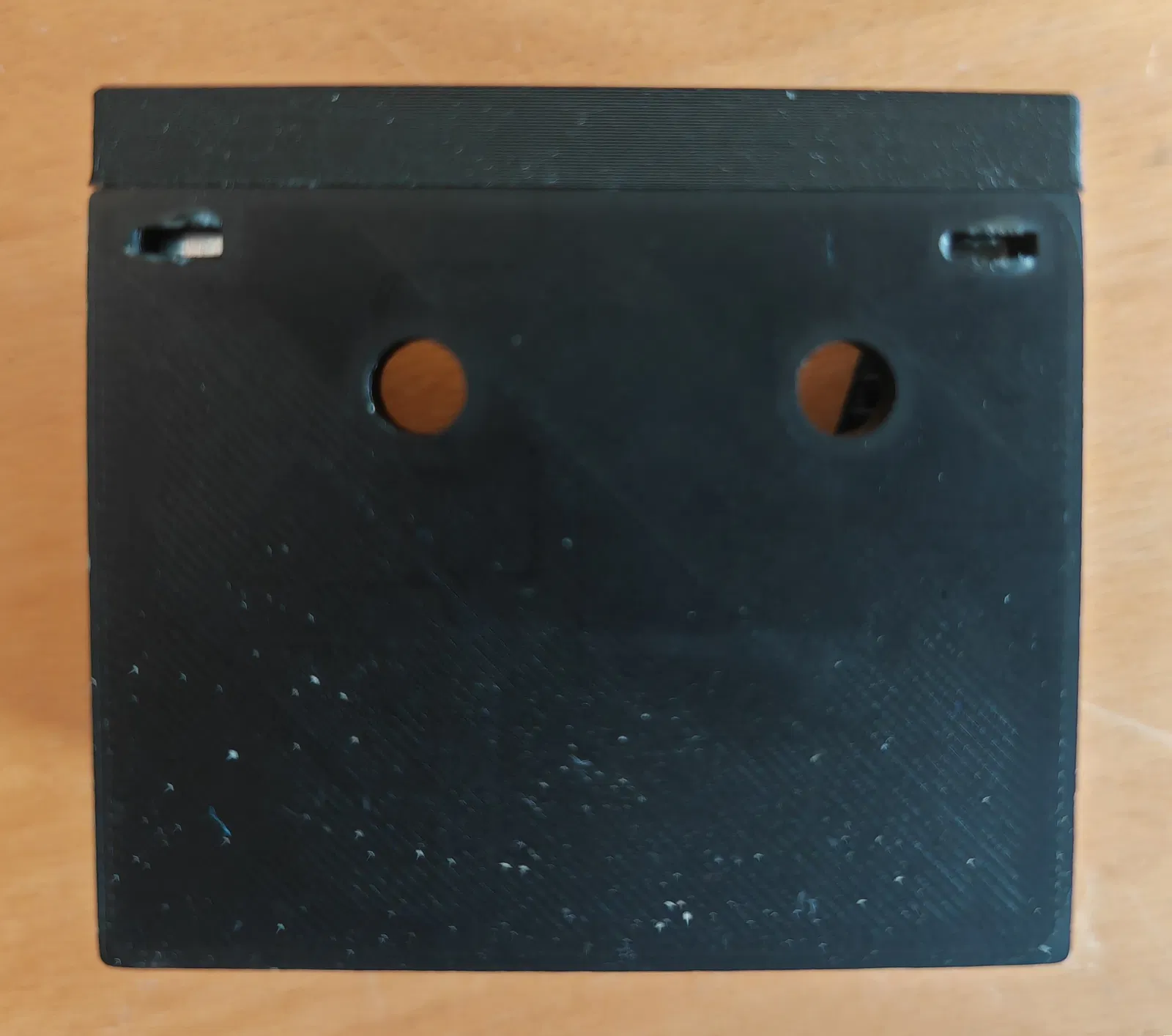

4. Lắp hai đai ốc M3 từ phía sau vào Main_Body
5. Lắp End_Plate bằng hai vít M3x12 sau khi lắp bánh răng

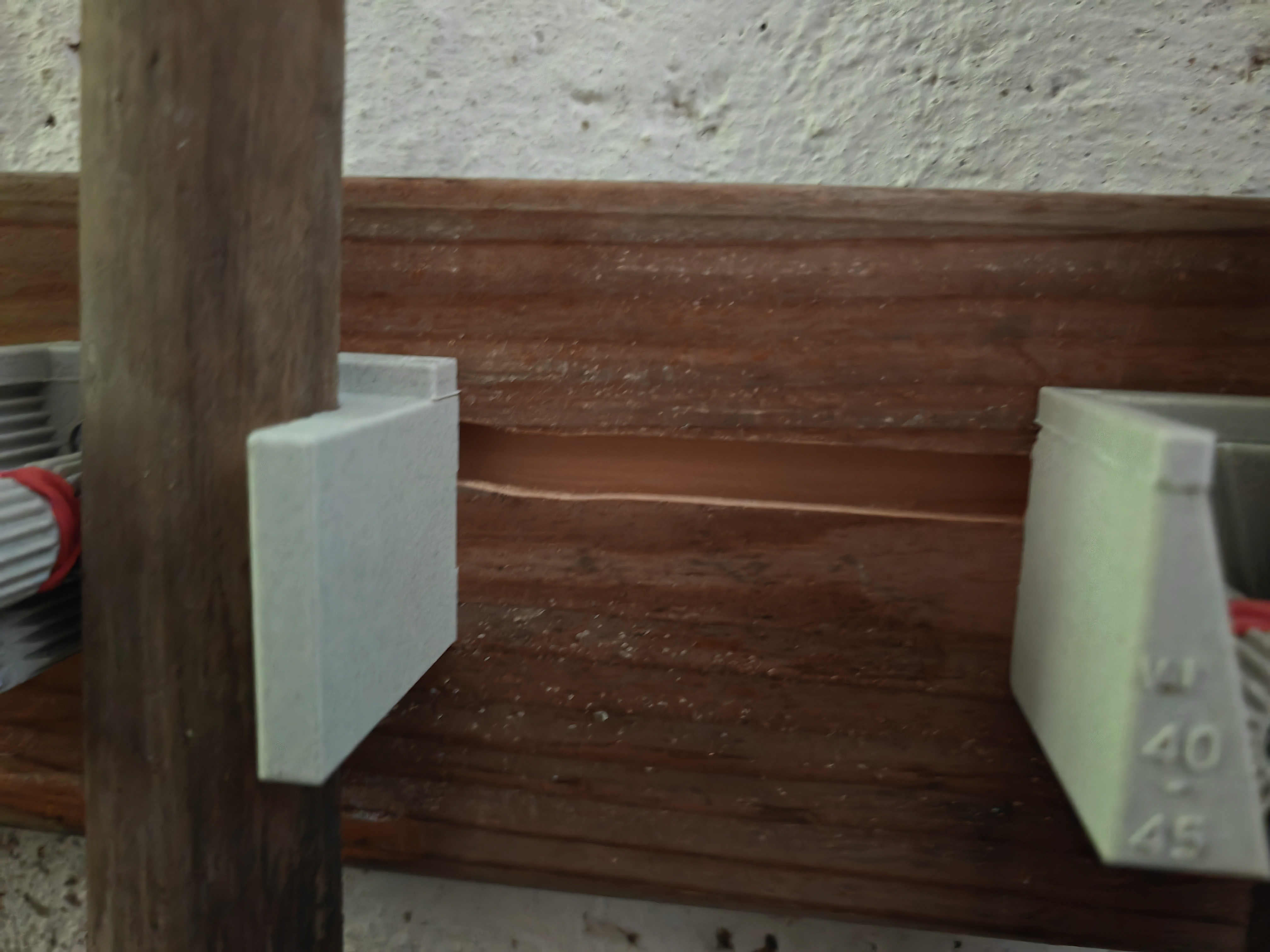

6. Tùy chọn: Phay rãnh T tùy chỉnh vào gỗ để lắp đặt (mũi phay M12)

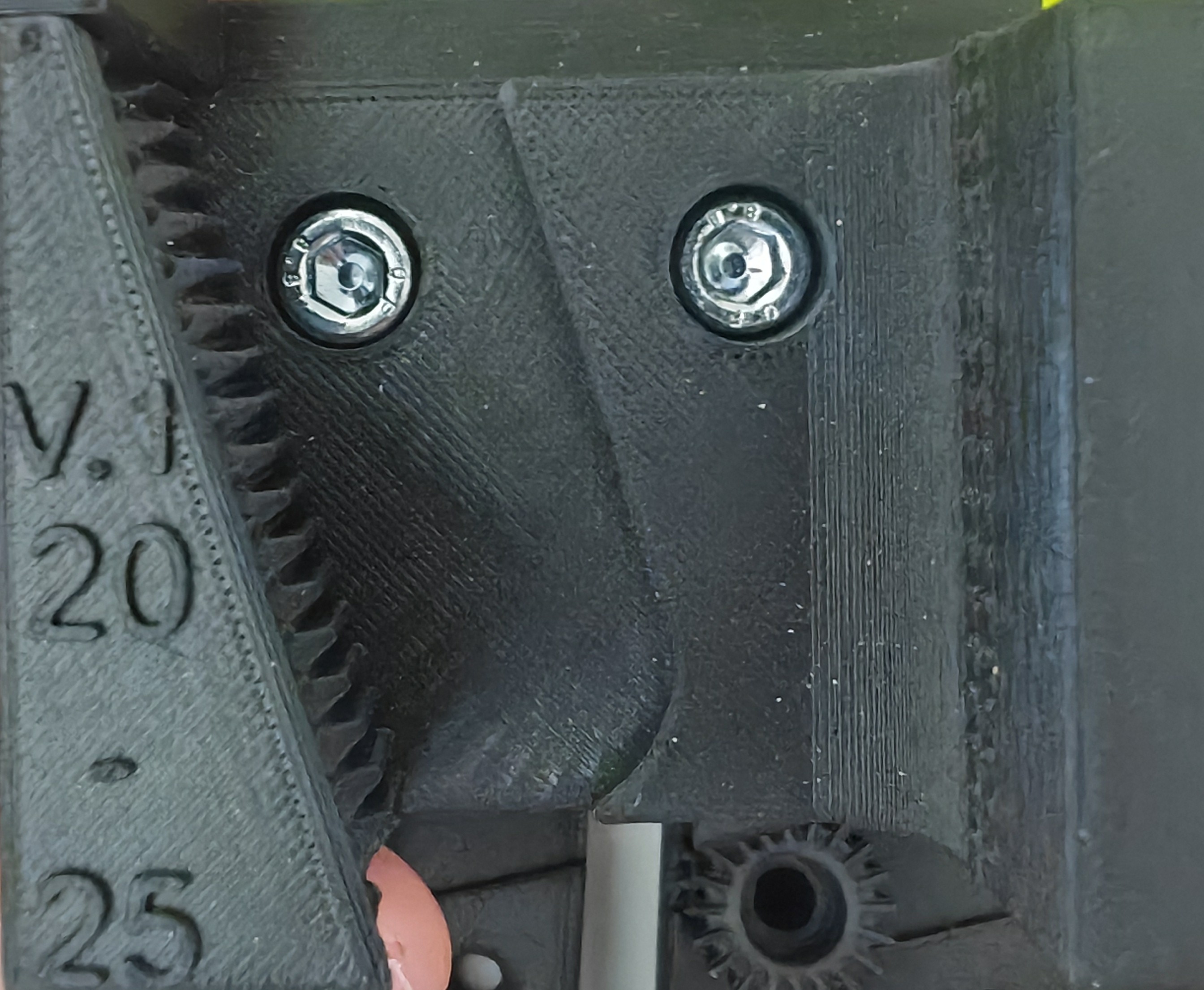

7. Gắn giá đỡ bằng T-slot nut và hai vít M6x20 (hoặc vặn trực tiếp vào tường)

Hướng dẫn in

Cài đặt in đề xuất

• Infill: 15 %
• Chiều cao lớp: 0,20 mm
• Supports: Không
• Định hướng: In thân chính ở mặt sau để có độ bền tối đa

Thời gian in

• Tổng cộng: tùy thuộc vào kích thước

Phần cứng yêu cầu

• 2× Vít đầu trụ DIN912 M3 x 12mm (Schraubenking.at - Link)
• 2× Đai ốc vuông thấp DIN562 M3 thép mạ kẽm FKL4 (Schraubenking.at - Link)
• 1x Vít đầu trụ DIN912 M6 x 14 mm (Schraubenking.at - Link)
• 2x Vít đầu trụ DIN912 M6 x 20 mm (Schraubenking.at - Link)
• 3x Đai ốc vuông thấp DIN562 M6 thép mạ kẽm FKL4 (Schraubenking.at - Link)
• Dây thun 80 x 2 mm (Amazon-DE - https://amzn.to/4ojC5ej)
• Tùy chọn: Tấm gỗ (độ dày tối thiểu 20mm và chiều cao 60 mm)

Dụng cụ

• Máy khoan (Amazon DE - https://amzn.to/4n09Gcn)
• Máy phay (Amazon DE - https://amzn.to/4lbtx6A)
• Tùy chọn: Mũi phay M12 (Amazon-DE - https://amzn.to/4ollPcO)
• Đối với vít M3 - mũi HOP2 (Amazon DE - https://amzn.to/4ofMkAp)
• Đối với vít M6 - mũi TX 30 (Amazon DE - https://amzn.to/3JhIHJZ)

Máy in đã thử nghiệm

• Prusa i3 MK3S+ Drucker

Filament đã thử nghiệm

• Prusament PLA – Prusa Glaxay Black
• Polymaker PolyTerra PLA Sapphire Blue
• Polymaker PolyTerra PLA Cotton White
• Extrudr® PLA NX - Neon Gelb
• 3DJAKE rPLA Schwarz
• 3DJAKE rPLA Grün
• v.v.

Cập nhật

Nếu bạn có bất kỳ câu hỏi nào hoặc có cải tiến/gợi ý đừng ngần ngại liên hệ với tôi!

Nếu bạn thích những gì bạn thấy, hãy cân nhắc theo dõi tôi để ủng hộ công việc của tôi - sẽ còn nhiều thứ nữa -
