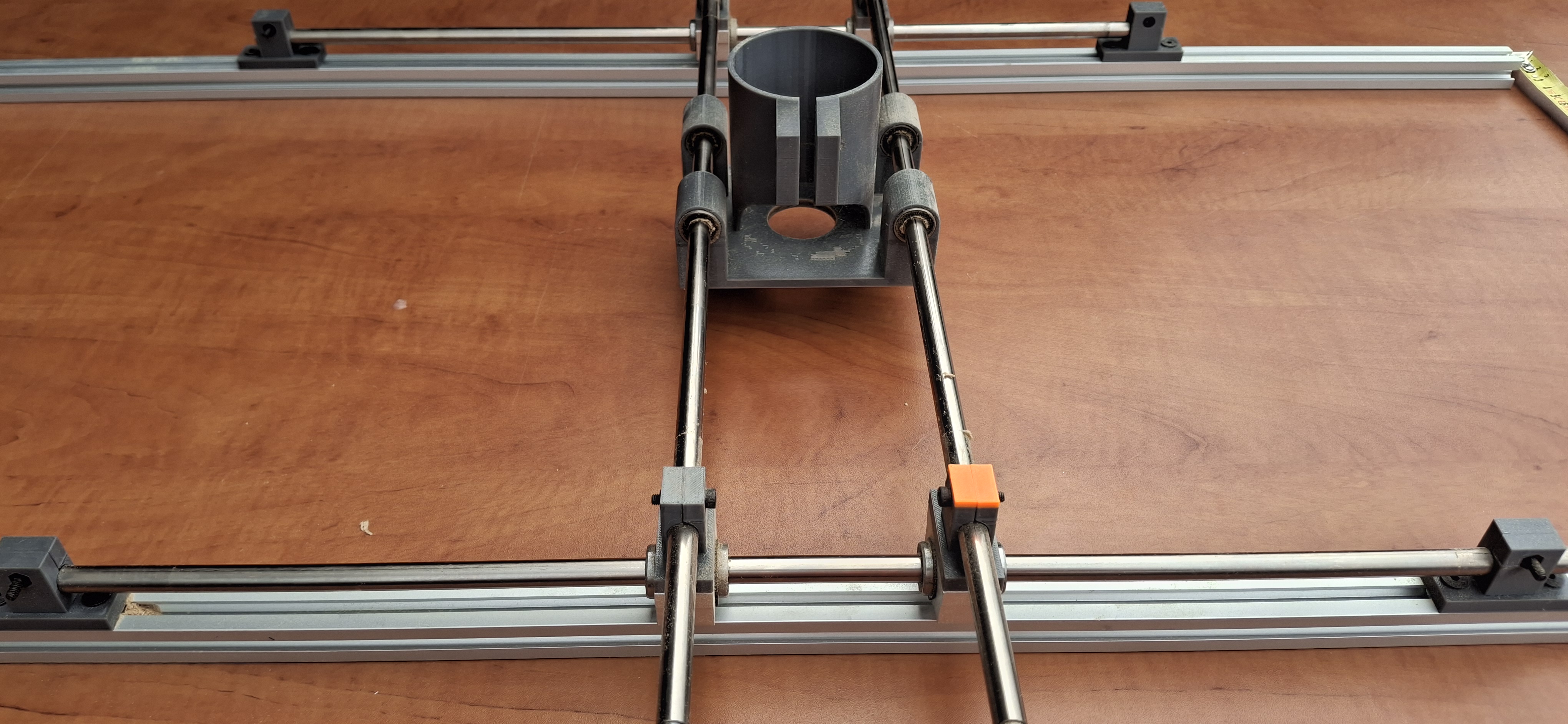

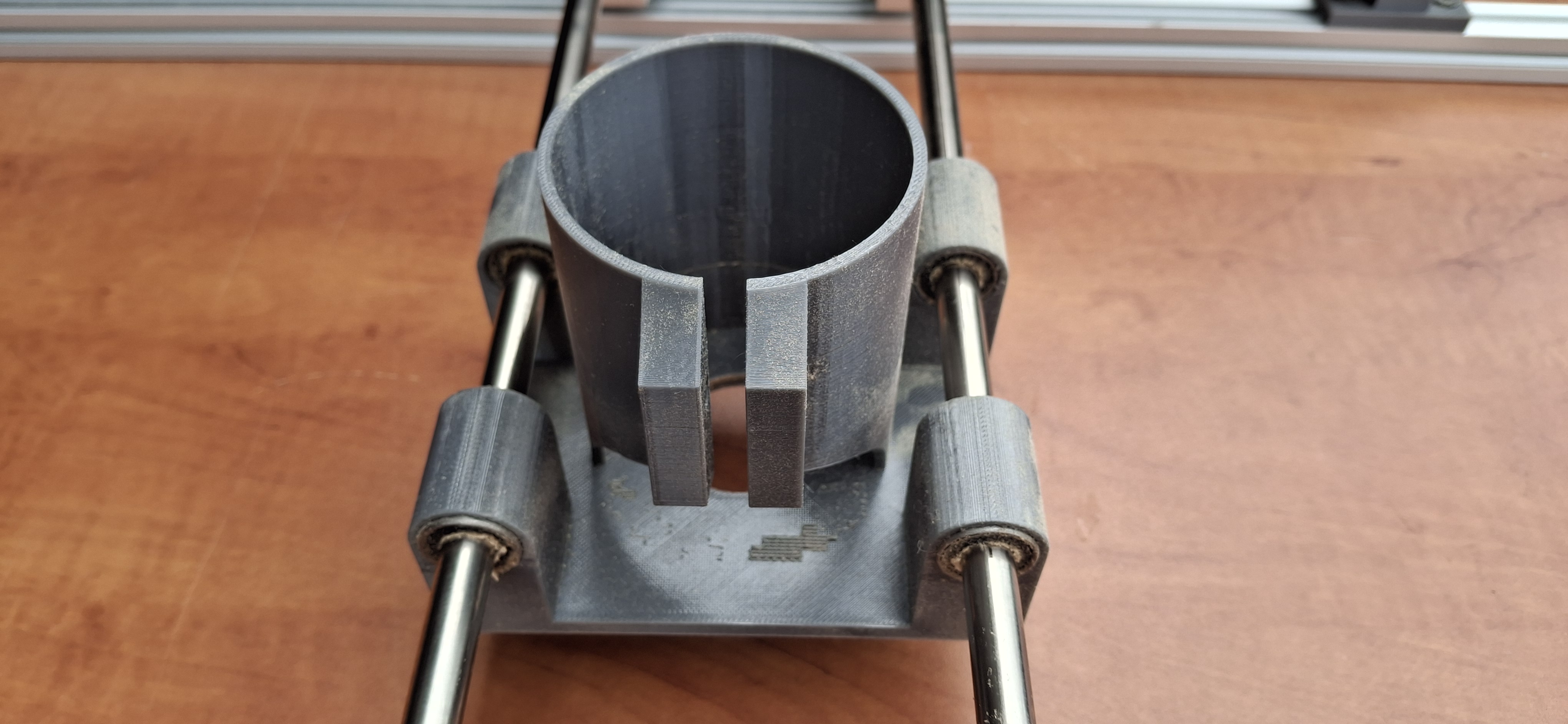

Chế máy bào gỗ / CNC cầm tay tự chế

Để tạo ra cái máy giống như cái tôi đã thiết kế và chế tạo, bạn sẽ cần:

8- con vít và đai ốc M4

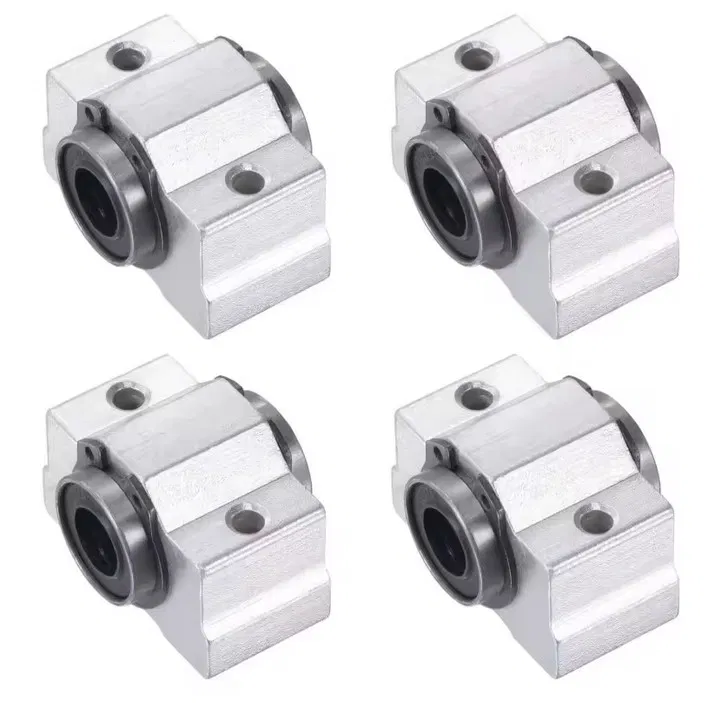

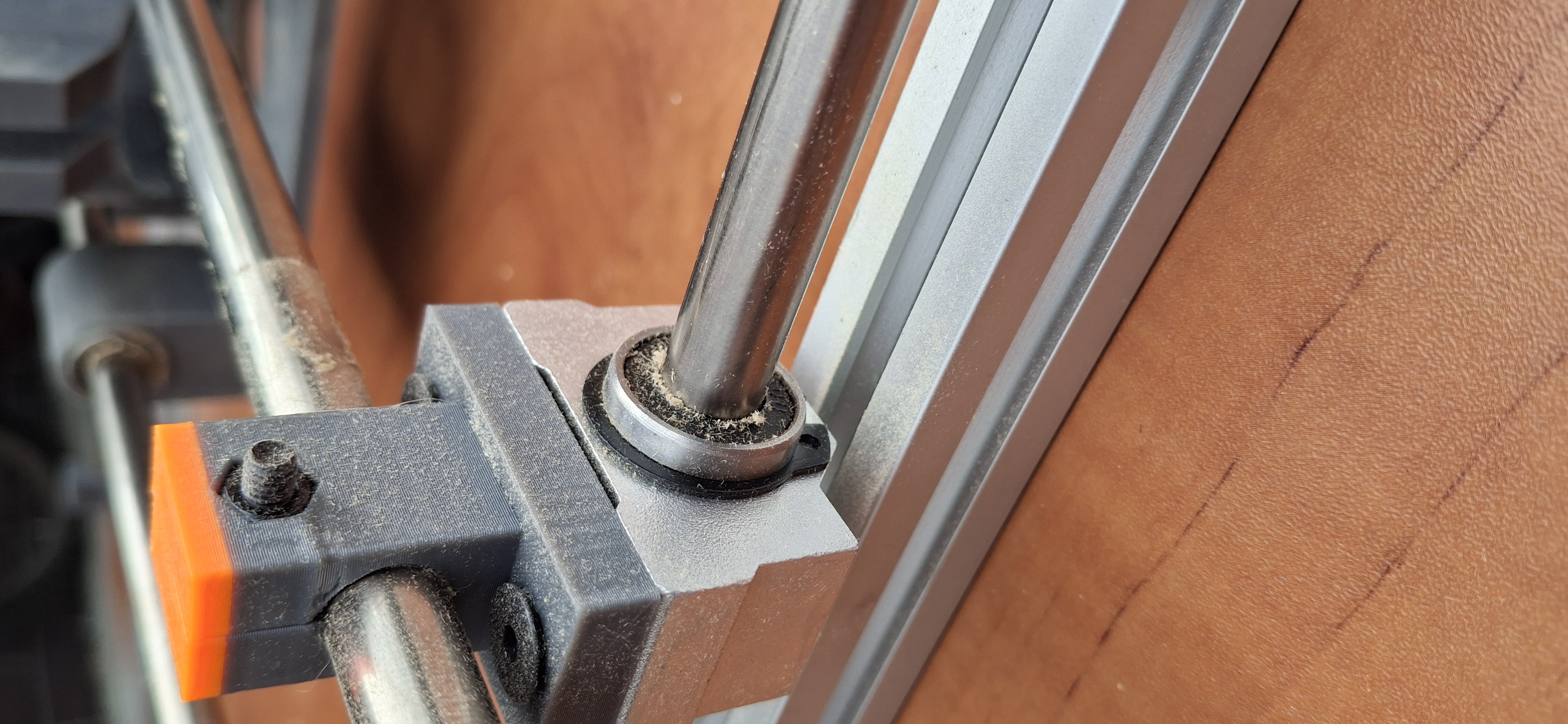

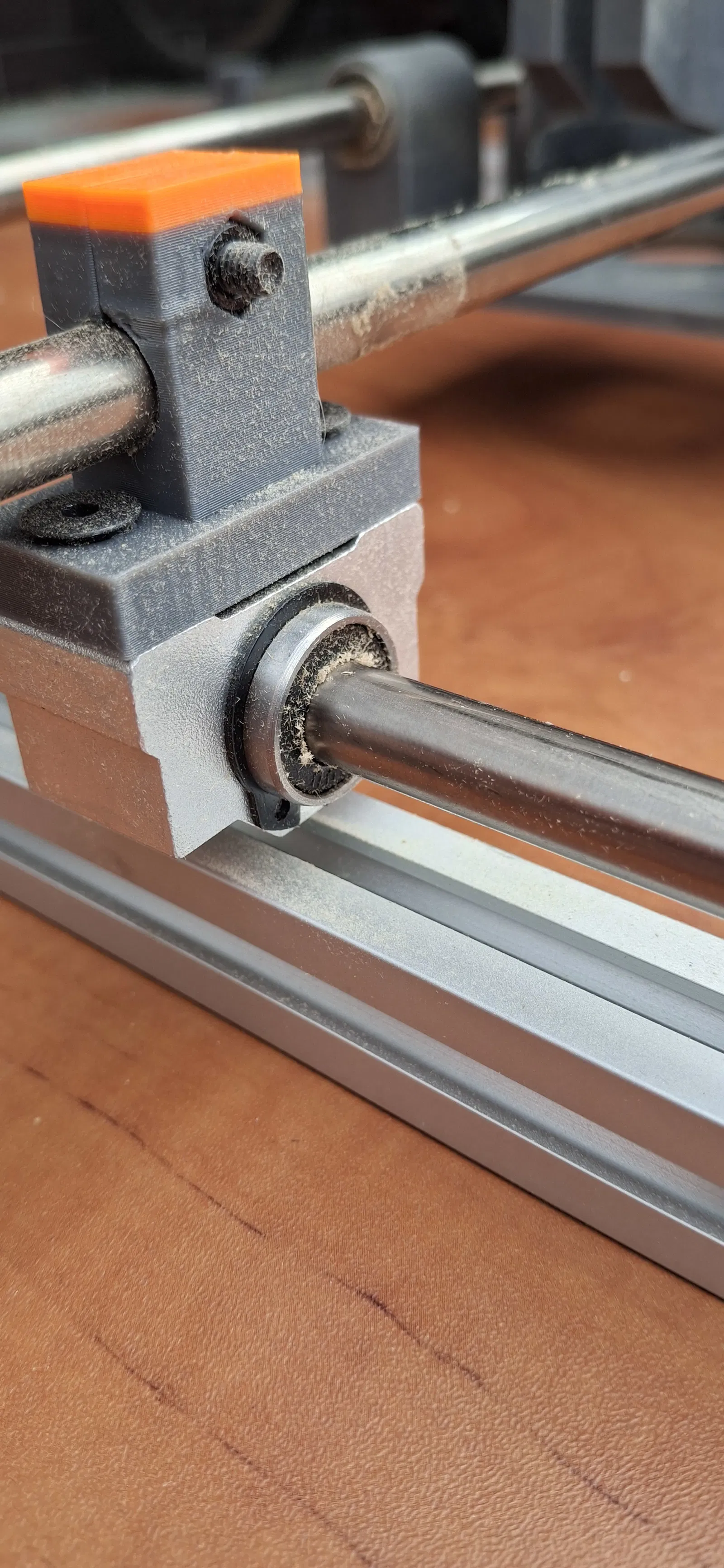

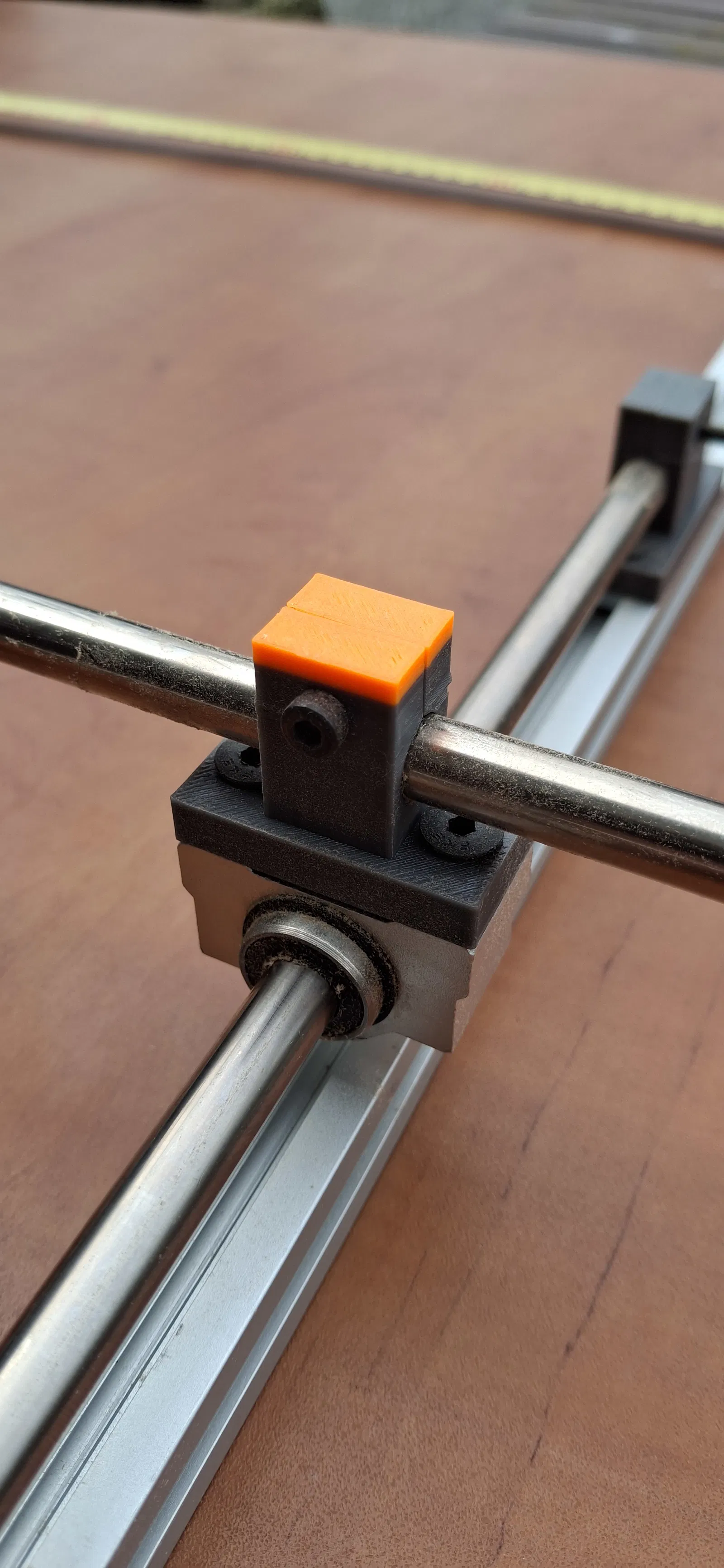

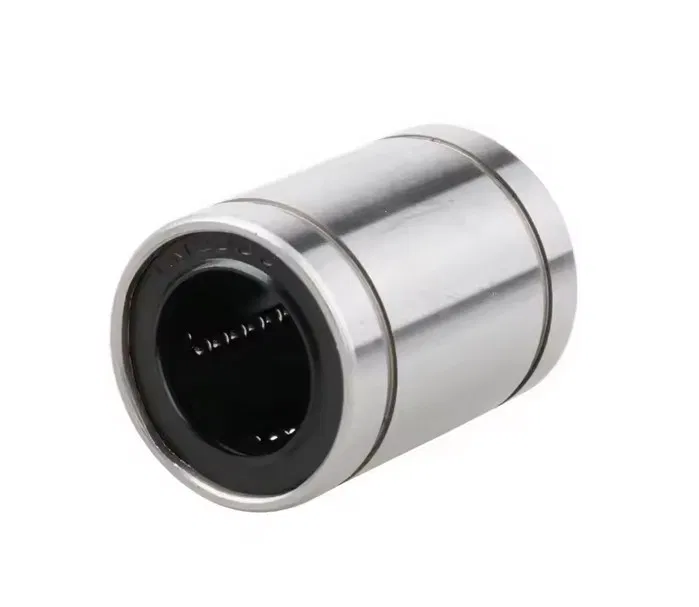

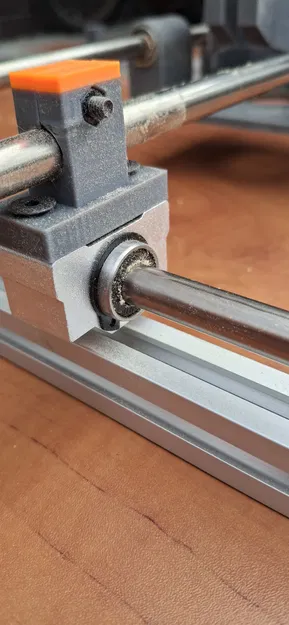

8- vòng bi bạc đạn (LM10UU 10x19x29 SCV10UU), 4 trong số đó là loại trần không có bất kỳ bộ phận nào, và 4 trong số đó là loại có bộ phận gắn kèm, kích thước của chúng có thể xem trong ảnh.

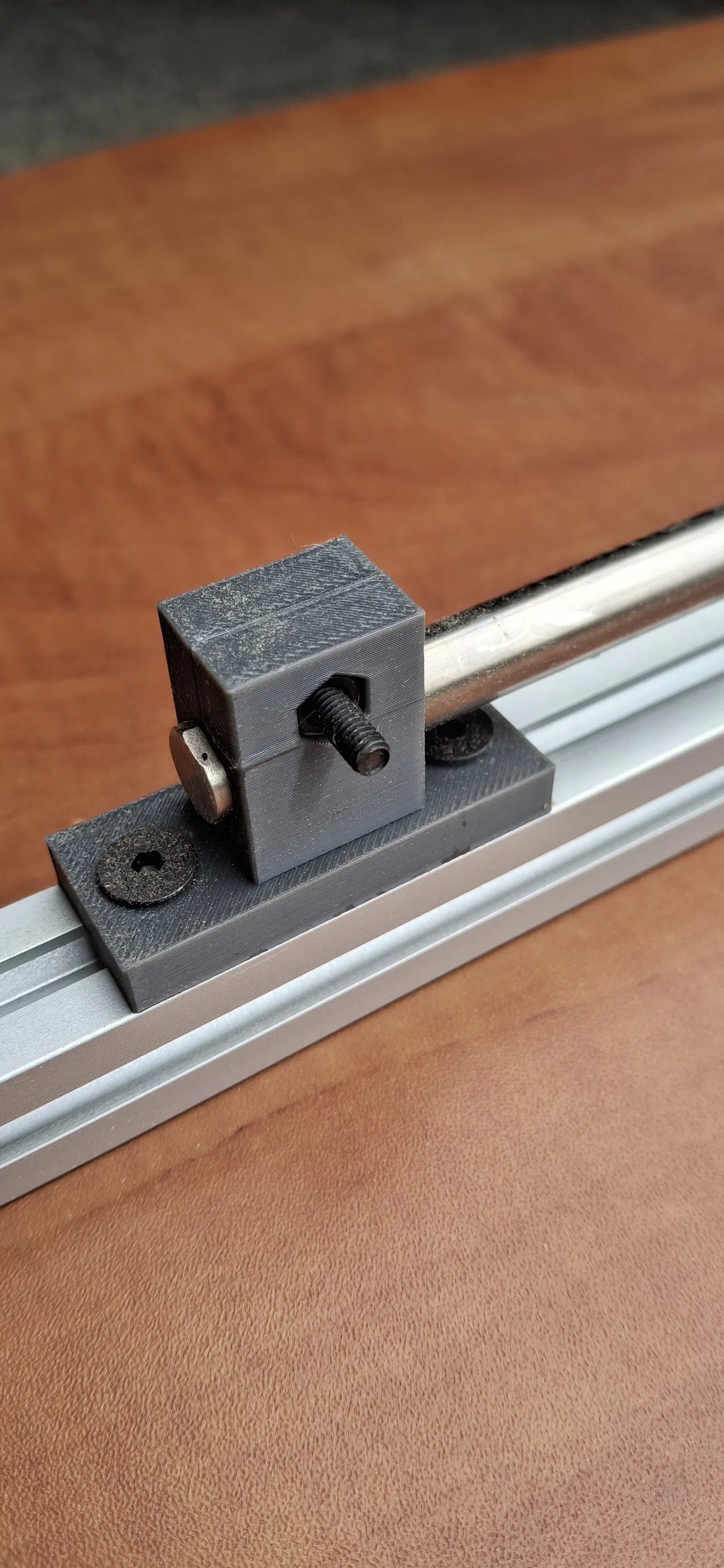

2- thanh nhôm định hình 2020 (tùy chọn chiều dài của bạn; của tôi dài 1 mét)

4- thanh tròn đường kính 10mm. Của tôi là lấy từ máy in Canon (miễn phí). (khoảng 565mm)

Màn trình diễn cách lắp ráp mọi thứ và cách sử dụng nó có thể được tìm thấy tại liên kết bên dưới trên kênh YouTube của tôi:

P.S:

Tôi đã in mọi thứ bằng PETG, loại nhựa này ít khoan dung hơn một chút về kích thước thực tế. Nếu có thứ gì đó không khớp (bạn có thể in bằng cách cắt mô hình – chỉ riêng các lỗ) – hãy cho tôi biết. Tôi luôn có thể tinh chỉnh thiết kế một chút (thu nhỏ hoặc phóng to các lỗ) và đưa nó vào các tệp.
