Quạt không cánh 65 cm (Phong cách Dyson)

A functional and stylish bladeless fan inspired by Dyson’s design. The full structure stands 65 cm tall and uses a standard 120 mm computer fan. It's powered via a DC jack cable inside a rubber housing with a built-in ARK terminal, making the wiring clean and simple. The upper airflow ring is made of four parts and forms a continuous air duct with a smooth, modern appearance.

🔧 Tính năng chính:

• chiều cao tổng thể: 65 cm
• sử dụng quạt PC tiêu chuẩn 120x120 mm

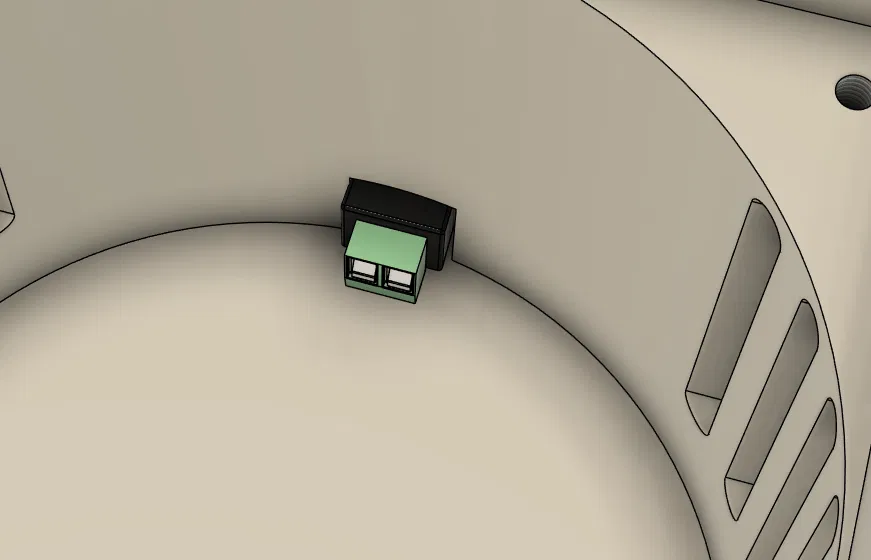

• nguồn điện vào qua jack DC trong vỏ cao su với terminal ARK 2 chân
• thiết kế tối giản, sạch sẽ lấy cảm hứng từ Dyson
• lỗ thoát khí hình vòng tròn mượt mà — tạo ra luồng khí tập trung với hiệu ứng Venturi nhẹ và sự cuốn khí nhẹ

🛠 Lắp ráp:

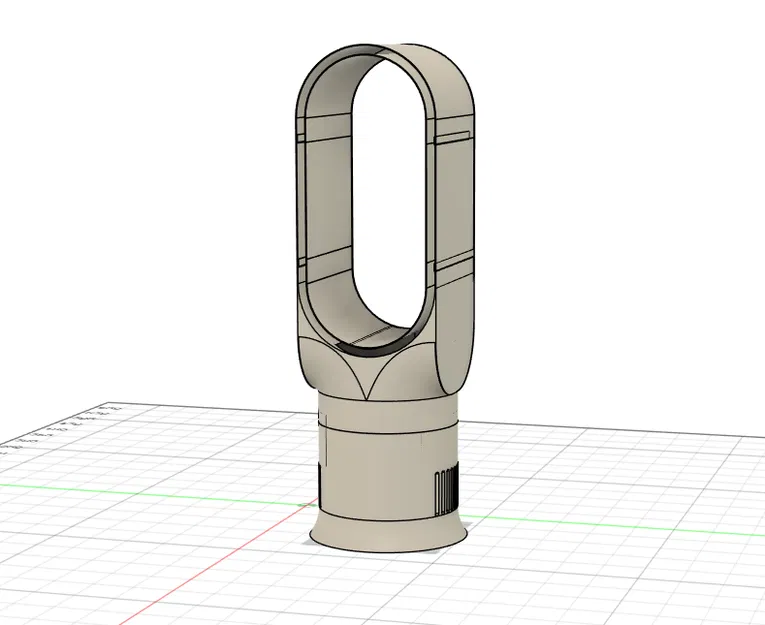

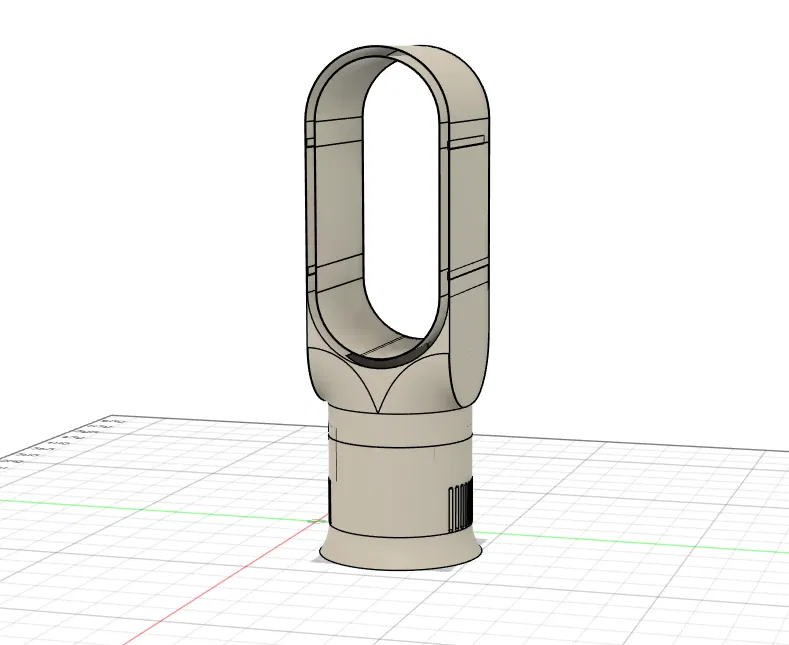

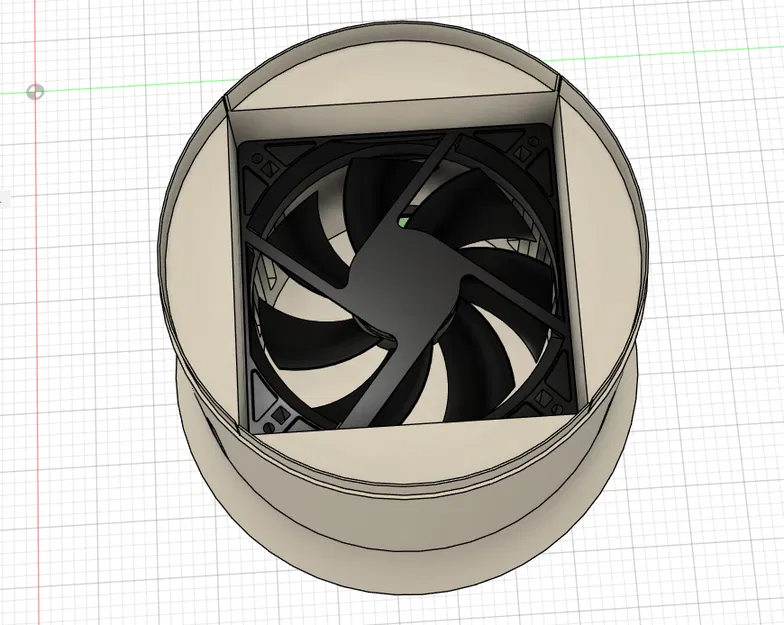

• quạt 120 mm được gắn vào đế bằng ốc M5
• vòng trên bao gồm 4 bộ phận lồng vào nhau, dán bằng keo siêu dính (cyanoacrylate)
• sau khi lắp ráp, vòng trên được ép chặt vào đế — không cần thêm ốc vít
• đế được thiết kế cho cáp DC làm sẵn với vỏ cao su và đầu nối ARK 2 chân

🖨 In 3D:

• vật liệu khuyến nghị: PETG hoặc ASA (chịu nhiệt tốt hơn PLA)
• chiều cao lớp: 0.2 mm
• infill: 20–30%
• hỗ trợ: có thể cần tùy thuộc vào hướng in, đặc biệt đối với các bộ phận vòng

⚠ Lưu ý và bối cảnh:

Đây là một khái niệm hình ảnh lấy cảm hứng từ thẩm mỹ của quạt không cánh — không nhằm mục đích sao chép công nghệ luồng khí hoặc hiệu quả của Dyson.

Không giống như thiết kế Dyson gốc, trong mô hình này, không khí được đẩy qua một khe hở ở cạnh trước của vòng, không phải qua mặt trong của nó. Luồng khí di chuyển về phía trước, không phải dọc theo bề mặt vòng bên trong. Tuy nhiên, luồng định hướng này tạo ra vùng áp suất thấp phía trước vòng, hút không khí xung quanh đi qua tâm — tương tự như hiệu ứng Coandă hoặc sự cuốn khí được thấy trong động lực học chất lưu.

Vì vậy, ngay cả khi cấu trúc bên trong được đơn giản hóa, vòng này vẫn định hình luồng khí và hút không khí xung quanh qua tâm. Bạn có thể quan sát hiệu ứng này bằng cách dùng khói hương hoặc một dải băng mỏng — chúng sẽ bị hút về phía trước.

🔬 Phát triển thêm:

Các thử nghiệm ban đầu cho thấy chính chiếc quạt đóng vai trò quan trọng hơn nhiều so với hình dạng của vòng. Một số quạt tạo ra nhiều nhiễu loạn và tiếng ồn, trong khi những chiếc khác lại êm hơn và hiệu quả hơn nhiều. Hiện tại tôi đang chờ một số loại quạt mới để xác định khía cạnh thiết kế nào tạo ra sự khác biệt lớn nhất.

Để hiểu rõ hơn về hành vi luồng khí, tôi cũng đã bắt đầu thử nghiệm với aerosol huỳnh quang và đèn UV, giúp theo dõi trực quan các đường dòng và vùng nhiễu loạn.

Phiên bản V2 sắp ra mắt có thể sẽ trông hoàn toàn khác — dựa trên những hiểu biết sâu sắc và các bài kiểm tra luồng khí này.

🙏 Cảm ơn!

Xin chân thành cảm ơn cộng đồng Printables đã đóng góp ý kiến trong phần bình luận và tin nhắn riêng — những góp ý này đang giúp định hình phiên bản tiếp theo của dự án.

Mô hình này nên được xem như một thí nghiệm vui hoặc một món đồ trang trí hơn là một thiết bị gia dụng nghiêm túc. Đừng quá coi trọng nó — dự án này cũng không hề có ý định nghiêm túc như vậy 😉
