Hộp đựng pin Gridfinity xếp chồng nam châm

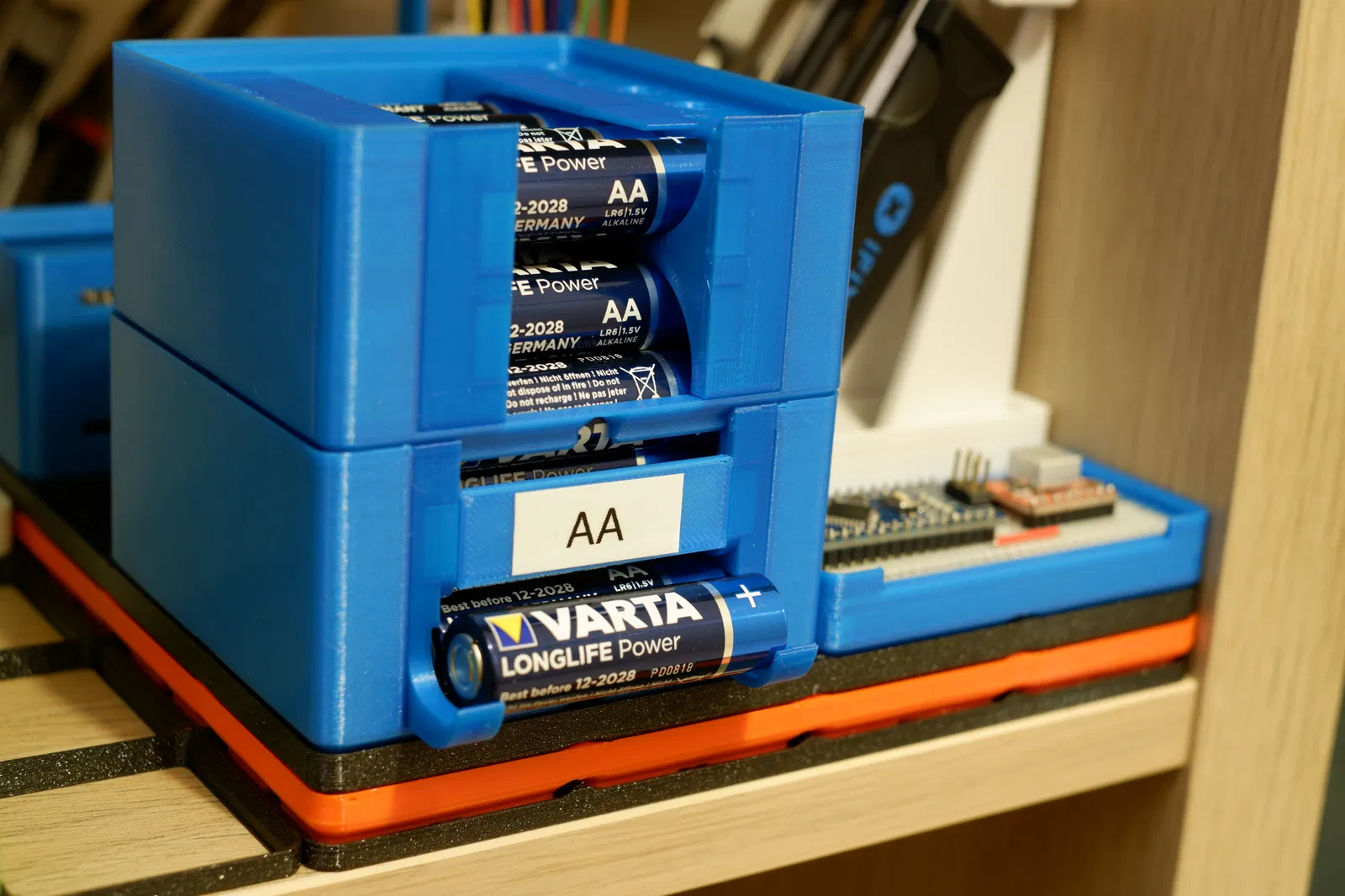

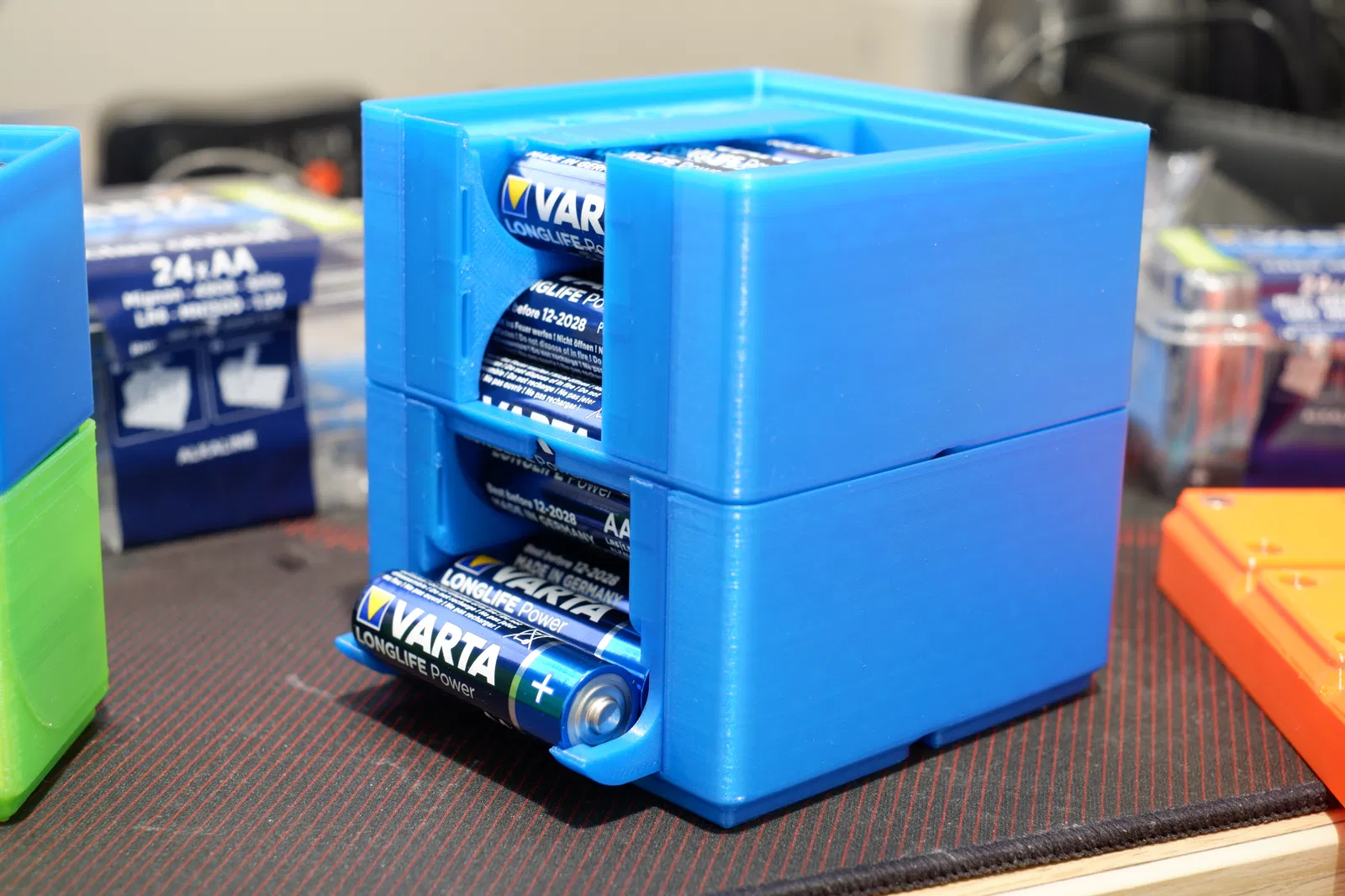

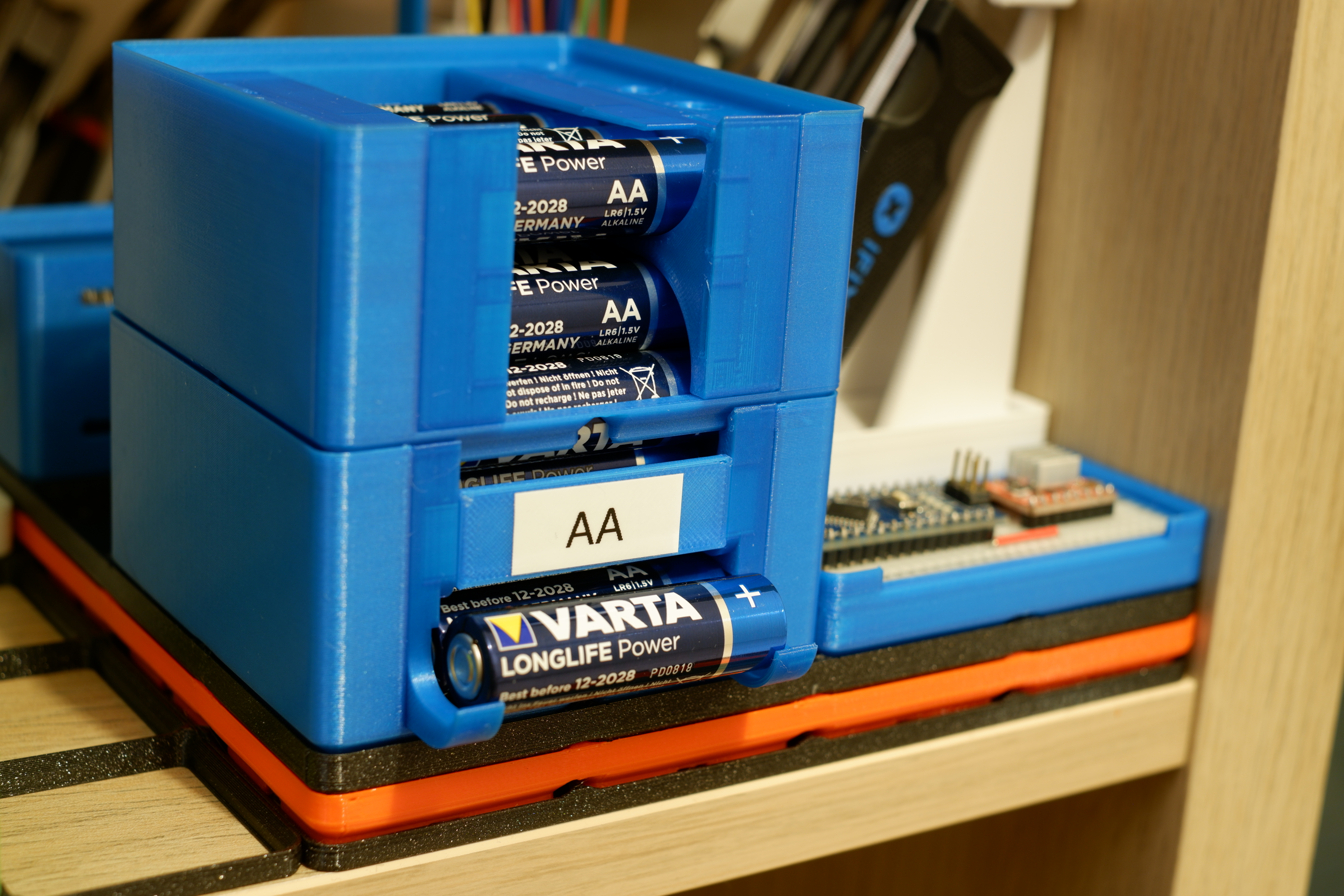

Cái máy đựng pin Gridfinity này chứa được 10 pin AA / 13 pin AAA cho mỗi khối Gridfinity 2x2x1, cộng thêm một pin được lấy ra. Nếu bạn cần lưu trữ nhiều pin hơn, bạn có thể in thêm một khối nữa và xếp chồng lên khối bên dưới.

Lịch sử thay đổi:

• 2023-24-01: Đã tải lên phiên bản 2 của giá đỡ nhãn, giúp gắn dễ dàng hơn nhiều so với trước đây. Phiên bản 1 có dung sai quá chặt, xin lỗi vì điều đó!

Lưu ý rằng do giới hạn về kích thước (một khối Gridfinity cao 1 đơn vị chỉ nhỉnh hơn đường kính của hai viên pin AA một chút), độ dốc của "đường ray" pin AA rất nhỏ. Điều này giúp máy đựng pin tiết kiệm không gian đáng kể, nhưng có thể khiến một số pin bị kẹt và không lăn xuống. Do đó, bạn có thể cần phải lắc nhẹ máy đựng pin thỉnh thoảng để khuyến khích tất cả pin lăn xuống xa hơn ;). Việc tạo một chuyển động đẩy nhỏ bằng viên pin được lấy ra có vẻ cũng làm cho cơ chế hoạt động đáng tin cậy hơn.

Các bộ phận chèn có khe hở/dung sai rất chặt giữa thành của chúng và pin. Điều này là để ngăn pin bị xoay và rơi ra khỏi đường ray, nhưng tùy thuộc vào mẫu pin chính xác và hiệu chuẩn máy in của bạn, chúng có thể quá chặt và gây kẹt. Các tệp Fusion 360 có sẵn nếu bạn muốn điều chỉnh tham số "batteryLength".

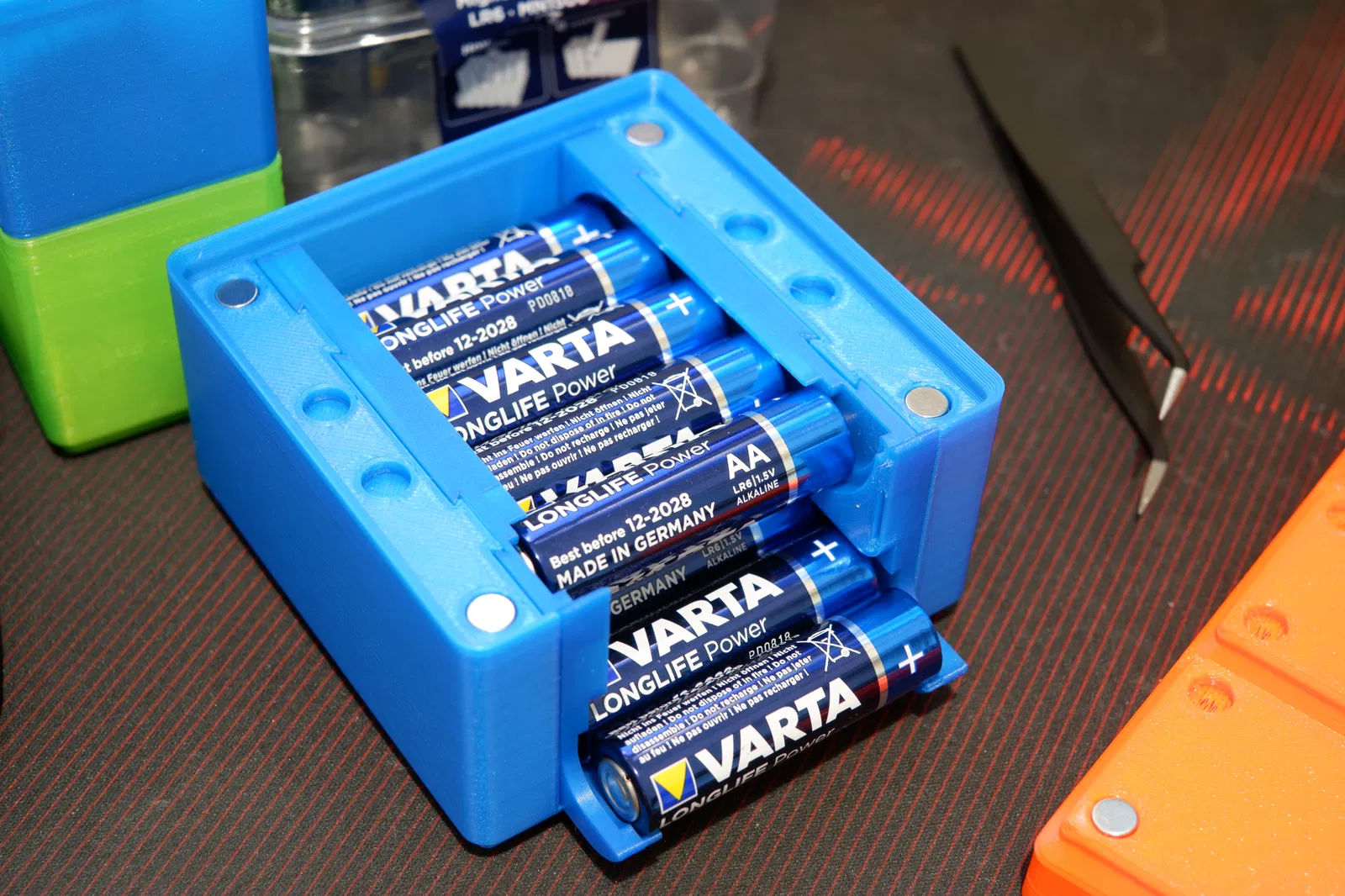

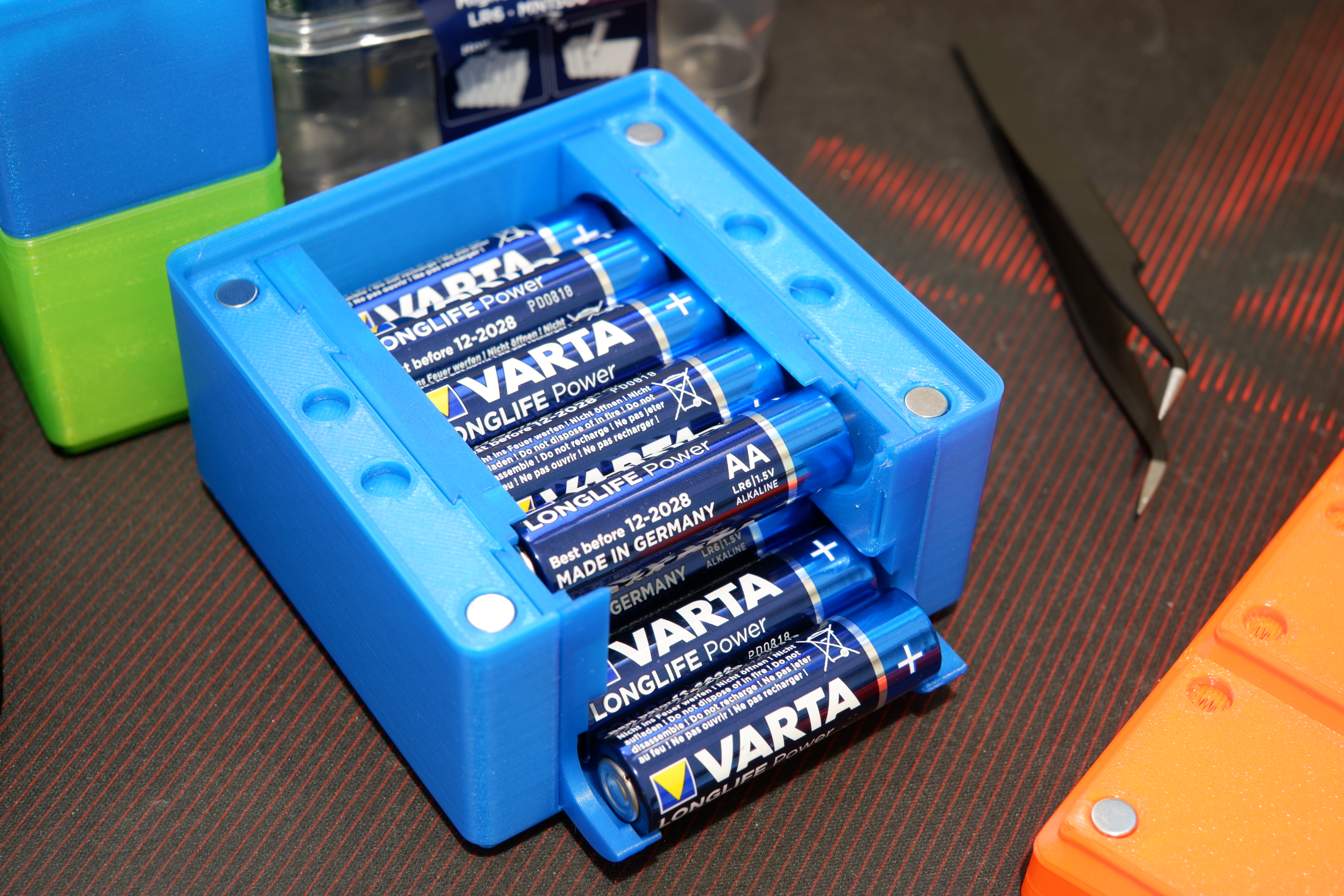

Nếu muốn, bạn có thể dán nam châm vào phía trên khối đế. Điều này hữu ích để ngăn các va chạm nhỏ làm đổ chồng pin cao của bạn.

Ngoài ra còn có một phụ kiện giá đỡ nhãn tùy chọn gắn vào các lỗ nhỏ dọc theo mặt trước của các bộ phận chèn.
