Tấm Chắn Tool Header Trước Sau Căn Chỉnh Cho Qidi Plus 4

Cặp Tấm Chắn Tool Header Được Căn Chỉnh Cho Qidi Plus 4

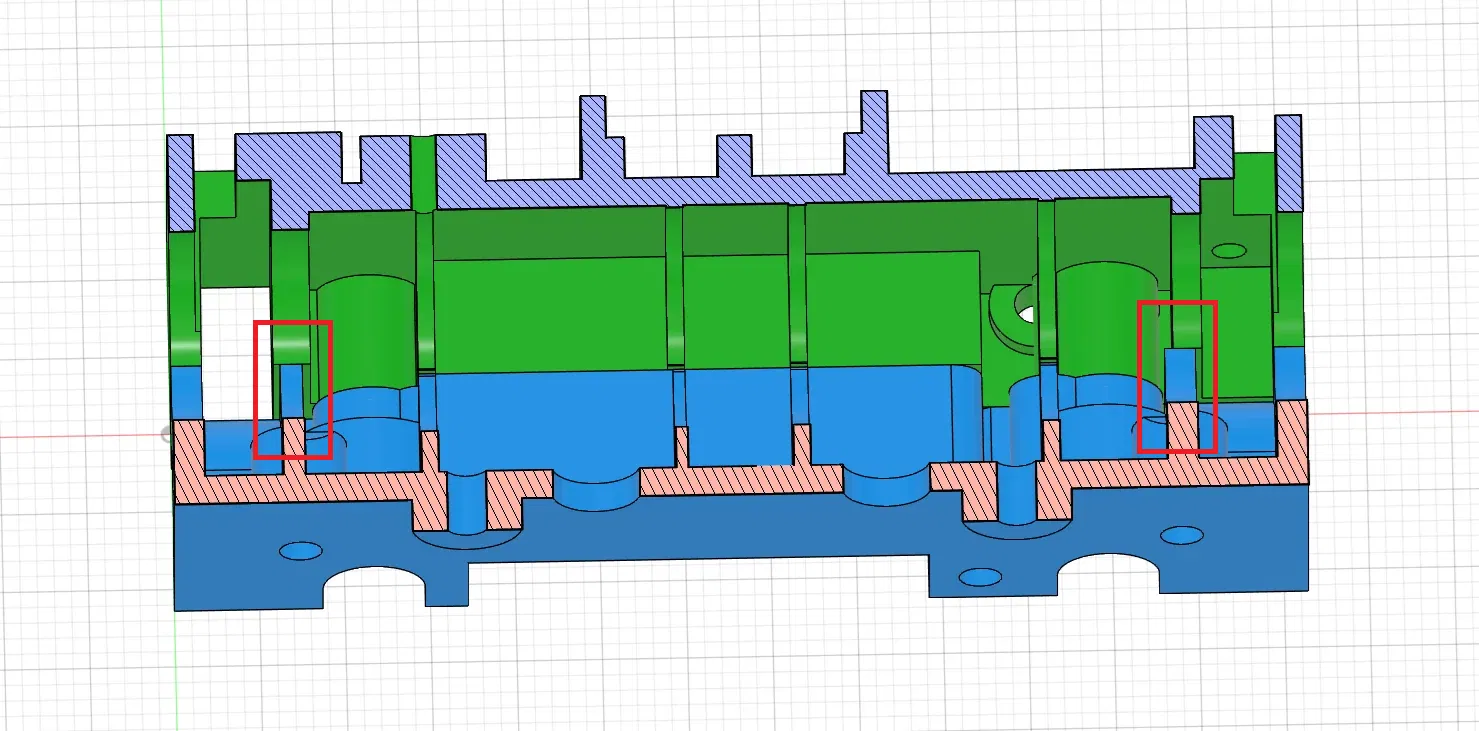

Các tấm chắn tool header nguyên bản của Qidi Plus 4 có các lỗ bạc đạn bị lệch từ nhà máy. Xem ảnh cắt lớp được cung cấp. Ảnh cắt lớp này được lấy trực tiếp từ file STEP do Qidi cung cấp, đã được đo đạc và xác nhận có trên tất cả các máy Plus 4 đang được giao vào thời điểm viết bài này.

Ở đây, chúng tôi cung cấp một bộ gồm tấm chắn trước và sau khớp với nhau cho Plus 4, thay thế cả hai tấm chắn nguyên bản trước và sau.

Mặc dù các mẫu này được phát triển từ mẫu tấm chắn trước ban đầu của tôi, tôi cảm thấy rằng biến thể đặc biệt này đủ quan trọng để có một trang mẫu mới riêng biệt, nhằm phân biệt nó với các mẫu cũ hơn vẫn còn lỗi sai lệch do cần phải ghép nối với tấm chắn sau nguyên bản.

Ngoài ra, còn có các biến thể mẫu mới hơn của các bộ phận từ mod quạt thổi phía trước 5015 của tôi. Chúng là tùy chọn, nhưng nếu bạn muốn thực hiện chuyển đổi mod quạt thổi phía trước, thì đây là các phiên bản mới nhất của các bộ phận đó.

Cập nhật

Ngày 6 tháng 8 năm 2025 - Tải lên file STEP cho một biến thể của Beacon Mount hoạt động cho biến thể Cartographer góc phải. Xin cảm ơn người dùng c10l trên máy chủ Discord Qidi đã cung cấp biến thể mẫu này.

Ngày 11 tháng 8 năm 2025 - Tải lên các file STL và STEP cho cả sợi PLA chứa sợi carbon (CF) và sợi thủy tinh (GF). Chúng thay thế các mẫu đơn trước đó. Mẫu cũ đã được đổi tên thành biến thể GF. Biến thể CF mới được thiết kế để sử dụng với sợi PLA chứa sợi carbon hoặc không chứa sợi, và có khoảng hở hẹp hơn 0.1mm ở các hốc bạc đạn. Sợi PLA GF thường có kết cấu bề mặt nhám hơn và cần khoảng hở rộng hơn một chút.

In

Khuyến nghị mạnh mẽ sử dụng cấu hình in tại đây.

Cá nhân tôi đã in các bộ phận của mình bằng 3DXTech PC-CF, mặc dù PA12-GF30 của 3DXTech cũng là một lựa chọn vật liệu tuyệt vời.

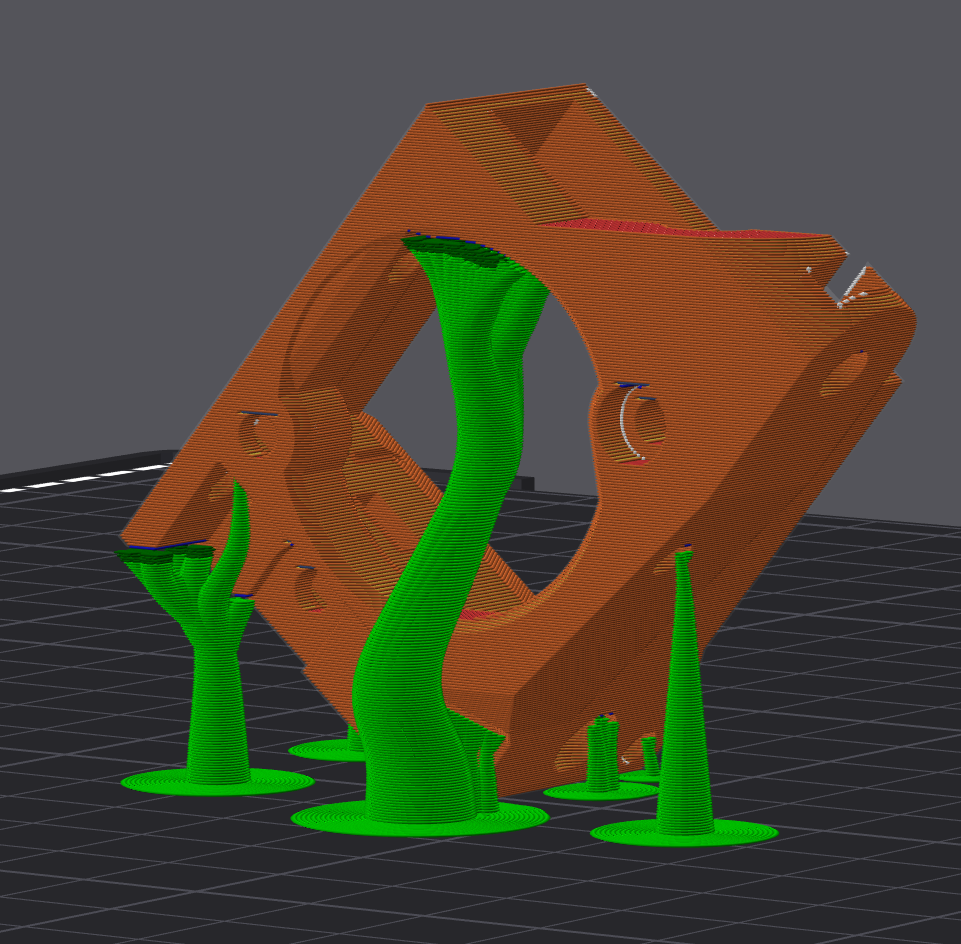

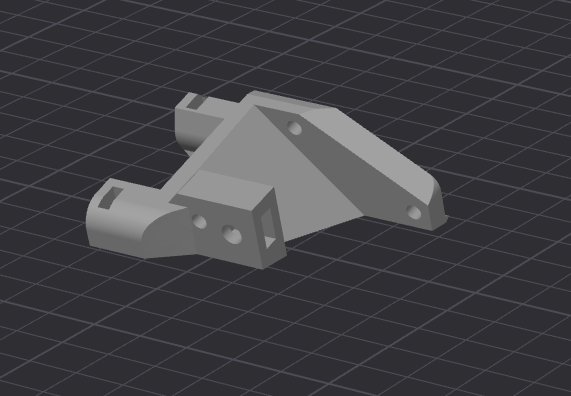

Các bộ phận nên được in theo các hướng sau:

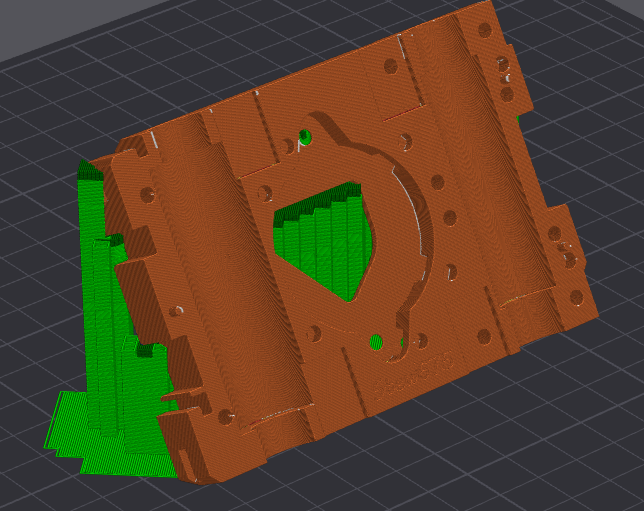

Hướng In Tấm Chắn Sau

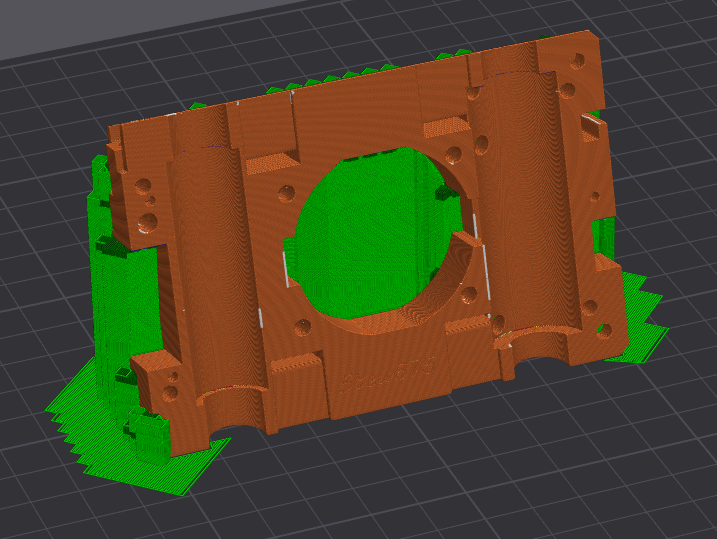

Hướng In Tấm Chắn Trước

Hướng In Beacon Mount

Lưu ý là không cần hỗ trợ cho Beacon Mount

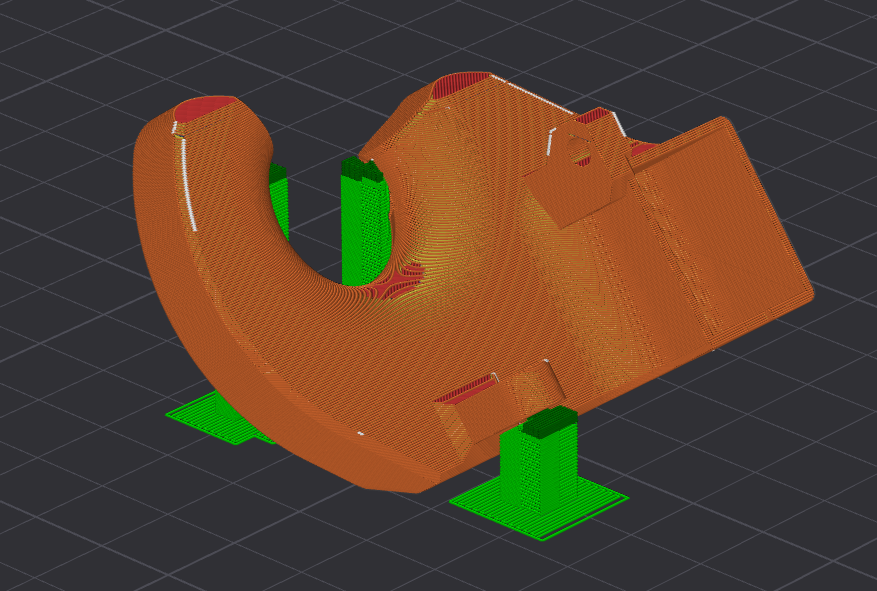

Hướng In Ống Dẫn Làm Mát Đầu Nóng (Hot-end cooling duct)

Hướng In Ống Dẫn Làm Mát Bộ Phận (Part-Cooling Duct)

Lắp Đặt Vít Vuông, Vòng Đệm và Đầu Ren Nhiệt

Tấm Chắn Sau

Tấm chắn sau yêu cầu các bộ phận sau:

• 4 ốc vuông M3 với chiều rộng không quá 5.6mm và chiều sâu 2.5mm
• 7 đầu ren nhiệt M3 x đường kính ngoài 4.2mm x dài 4mm
• 9 đầu ren nhiệt M3 x đường kính ngoài 4.2mm x dài 6mm

Một số người đã liên hệ với tôi, hỏi nơi tìm các đầu ren có kích thước này. Dưới đây là một vài liên kết cho Amazon USA:

• https://a.co/d/gwwIHMn
• https://a.co/d/6mYeJPP

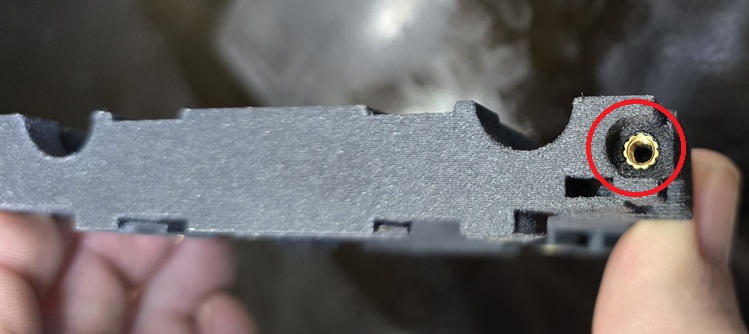

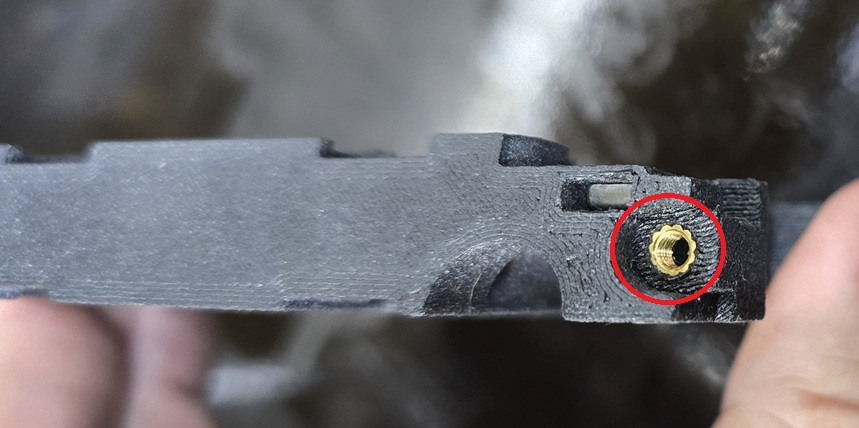

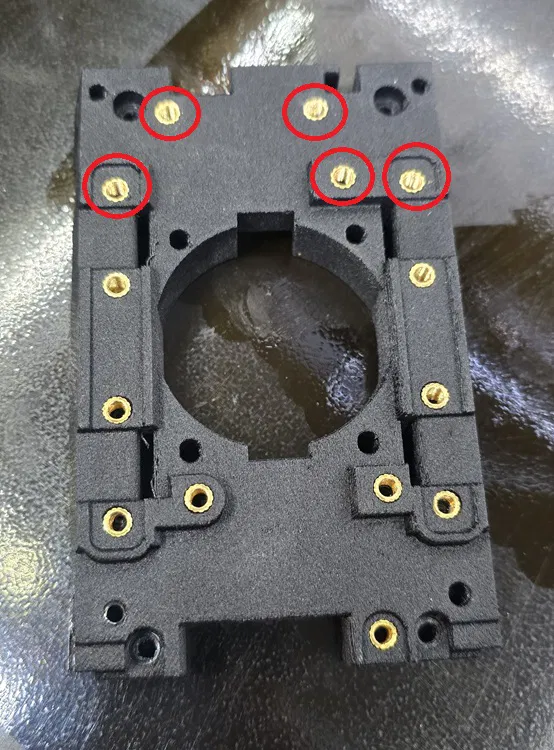

Các đầu ren M3 dài 4mm nên được đặt ở các vị trí được khoanh tròn màu đỏ trong các ảnh sau. Các đầu ren M3 dài 6mm được sử dụng cho các vị trí còn lại.

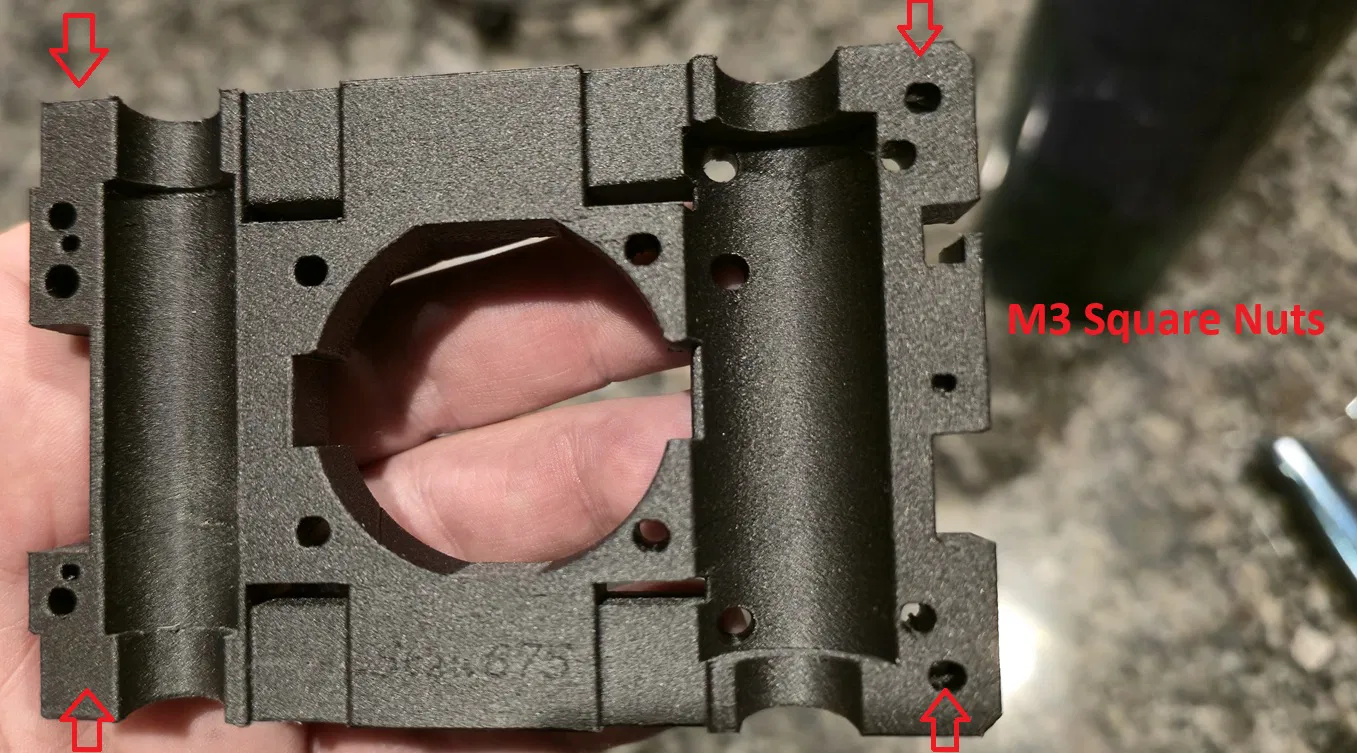

M3 Square Nuts được đặt ở tấm chắn sau tại các vị trí sau. Chúng được sử dụng để gắn vỏ đầu in phía sau:

Tấm Chắn Trước

Tấm chắn trước sử dụng tổng cộng 18 ốc vuông M3 với chiều rộng không quá 5.6mm và chiều sâu 2.5mm

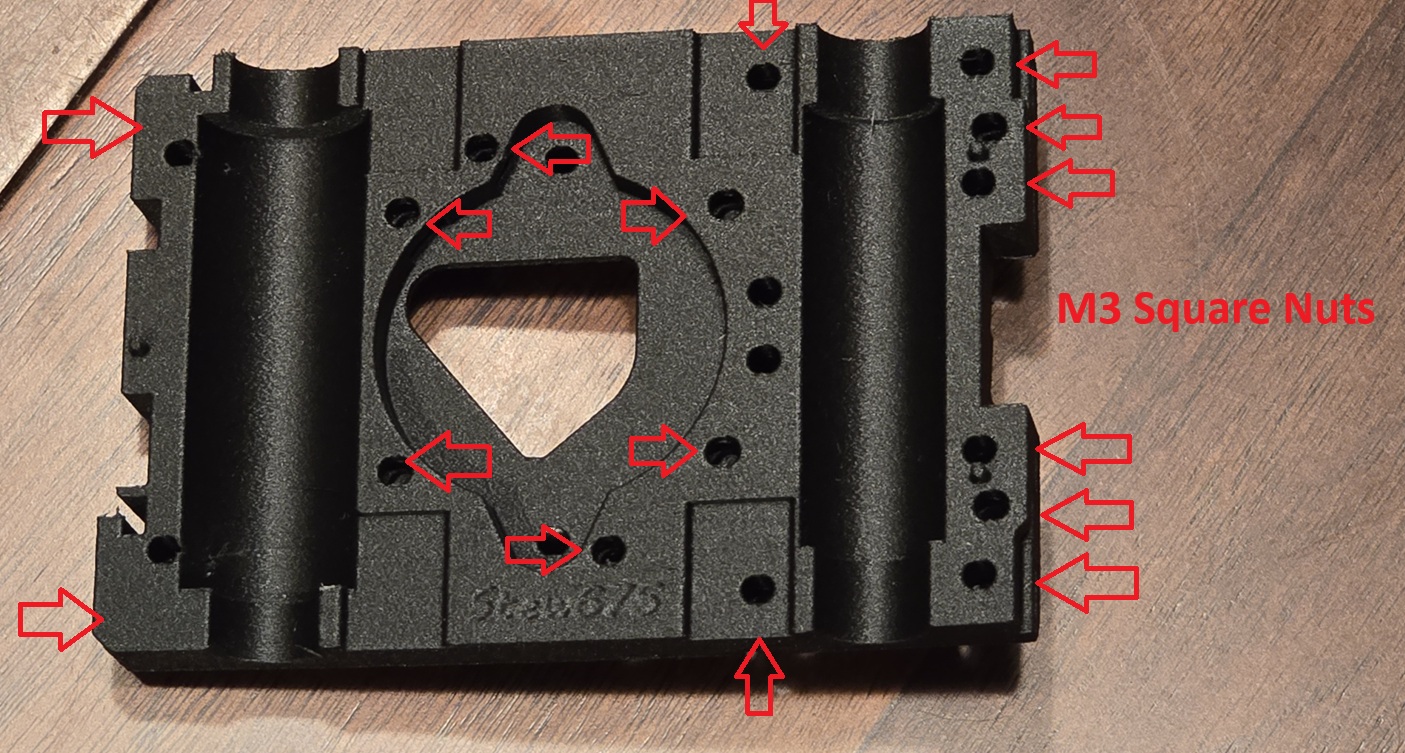

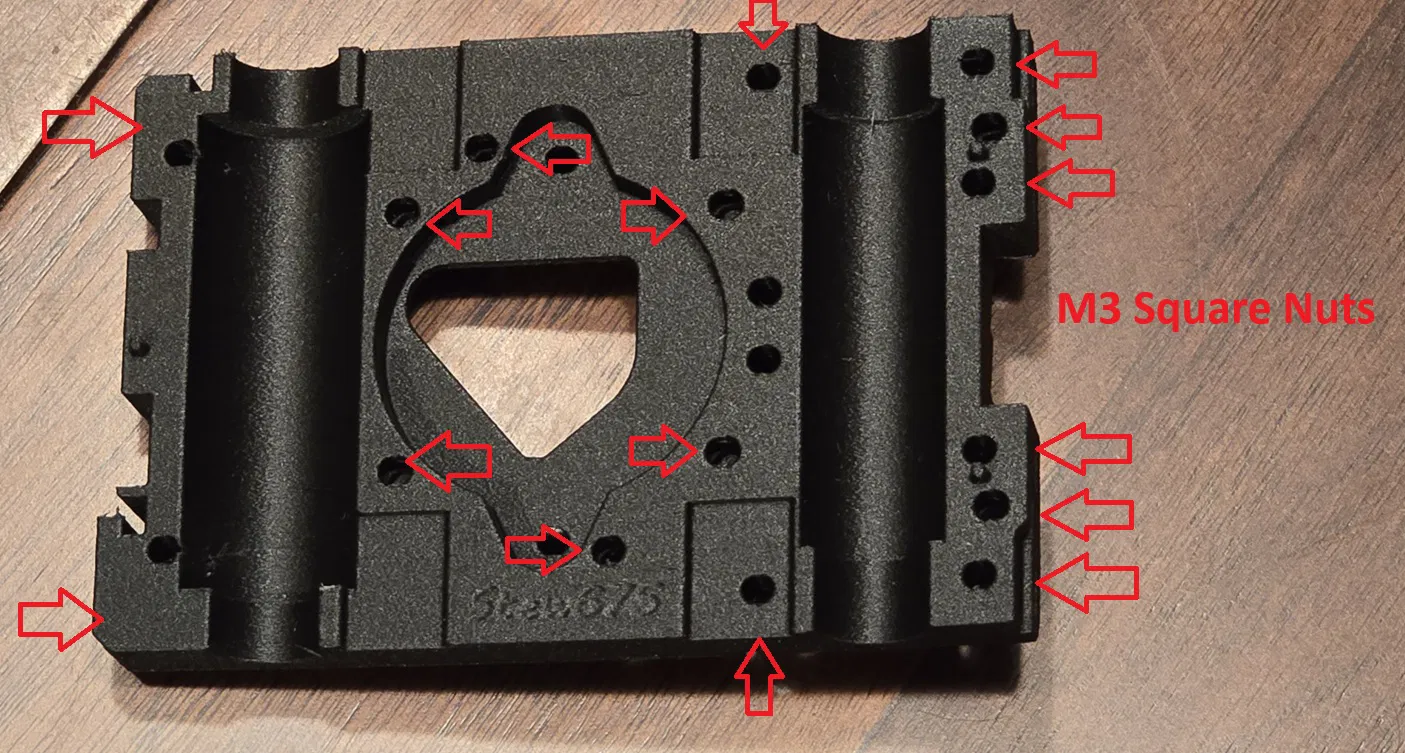

Chúng được đặt ở các vị trí được chỉ ra bởi các ảnh sau

Beacon Mount

Beacon Mount sử dụng 2 ốc vuông M3 với chiều rộng không quá 5.6mm và chiều sâu 2.5mm, và 1 ốc vuông M4 với chiều rộng không quá 7.2mm, và chiều sâu 3.3mm

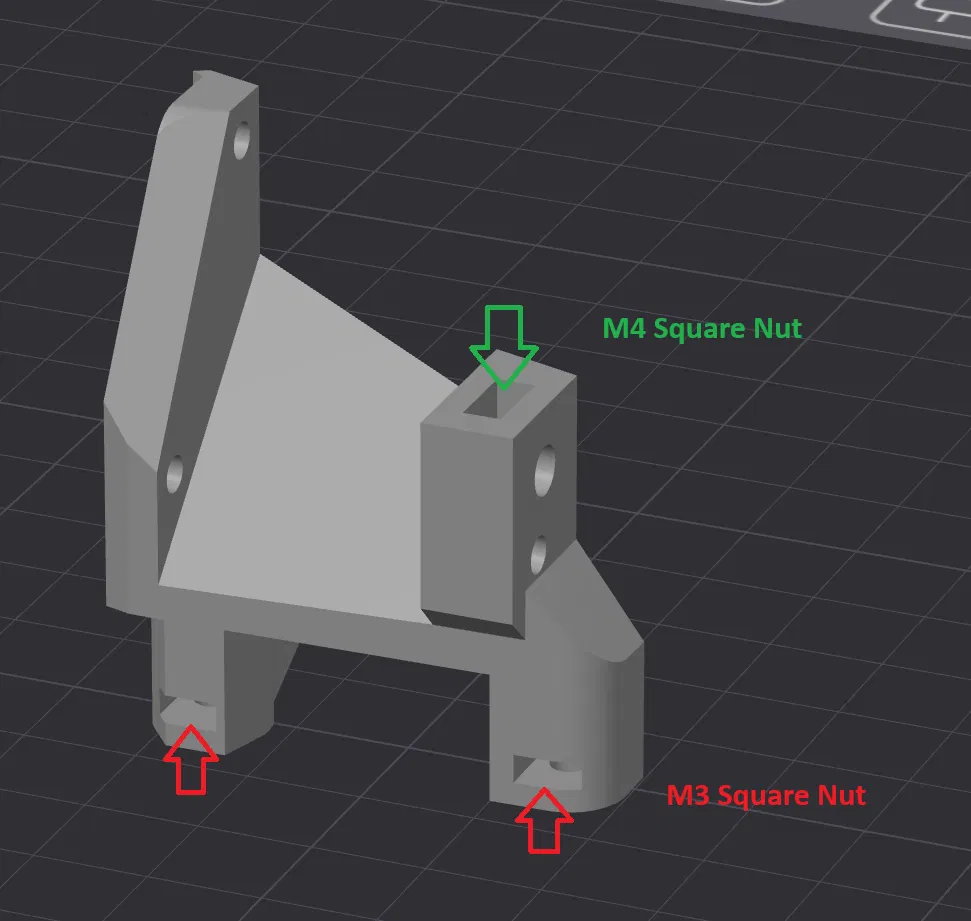

Chúng được đặt ở các vị trí được hiển thị:

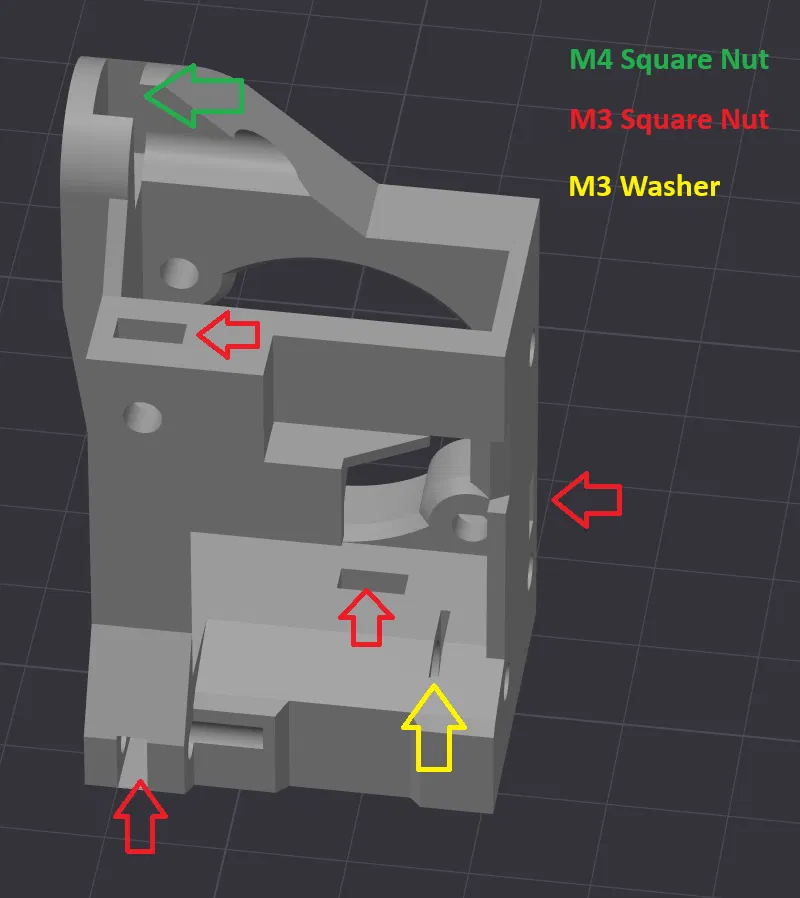

Giá Đỡ Quạt Làm Mát Đầu Nóng (Hotend Cooling Fan Mount)

Giá Đỡ Quạt Làm Mát Đầu Nóng sử dụng 4 ốc vuông M3 với chiều rộng không quá 5.6mm và chiều sâu 2.5mm, và 1 ốc vuông M4 với chiều rộng không quá 7.2mm, và chiều sâu 3.3mm. Nó cũng sử dụng một vòng đệm M3.

Chúng được đặt ở các vị trí được hiển thị:

Lắp Đặt

Như bạn có thể đoán, việc lắp ráp chủ yếu sử dụng các ốc M3 với các độ dài khác nhau, và 2 ốc M4 để giữ quạt làm mát bộ phận nếu cũng được sử dụng.

Các kẹp dây đai và cấu trúc giữ dây xích kéo thường có kích thước cho ốc M2..5, nhưng bản mod này sử dụng ốc M3. Chỉ cần khoan các lỗ với mũi khoan kích thước M3 (hoặc 1/8") là đủ để sử dụng ốc M3.

Khi lắp tấm chắn sau và gắn dây đai, tôi thực sự khuyên bạn nên tháo các ốc căng dây đai, cũng như tháo cơ chế căng lò xo. Điều này sẽ cho phép bạn có nhiều không gian nhất để gắn lại dây đai. Các bộ phận căng có thể được lắp lại sau khi dây đai được kẹp vào đầu in phía sau.

Tôi sẽ không cung cấp hướng dẫn chi tiết về cách gắn dây đai CoreXY vào tấm chắn sau. Có rất nhiều video hướng dẫn trên Youtube về cách thực hiện bước này.

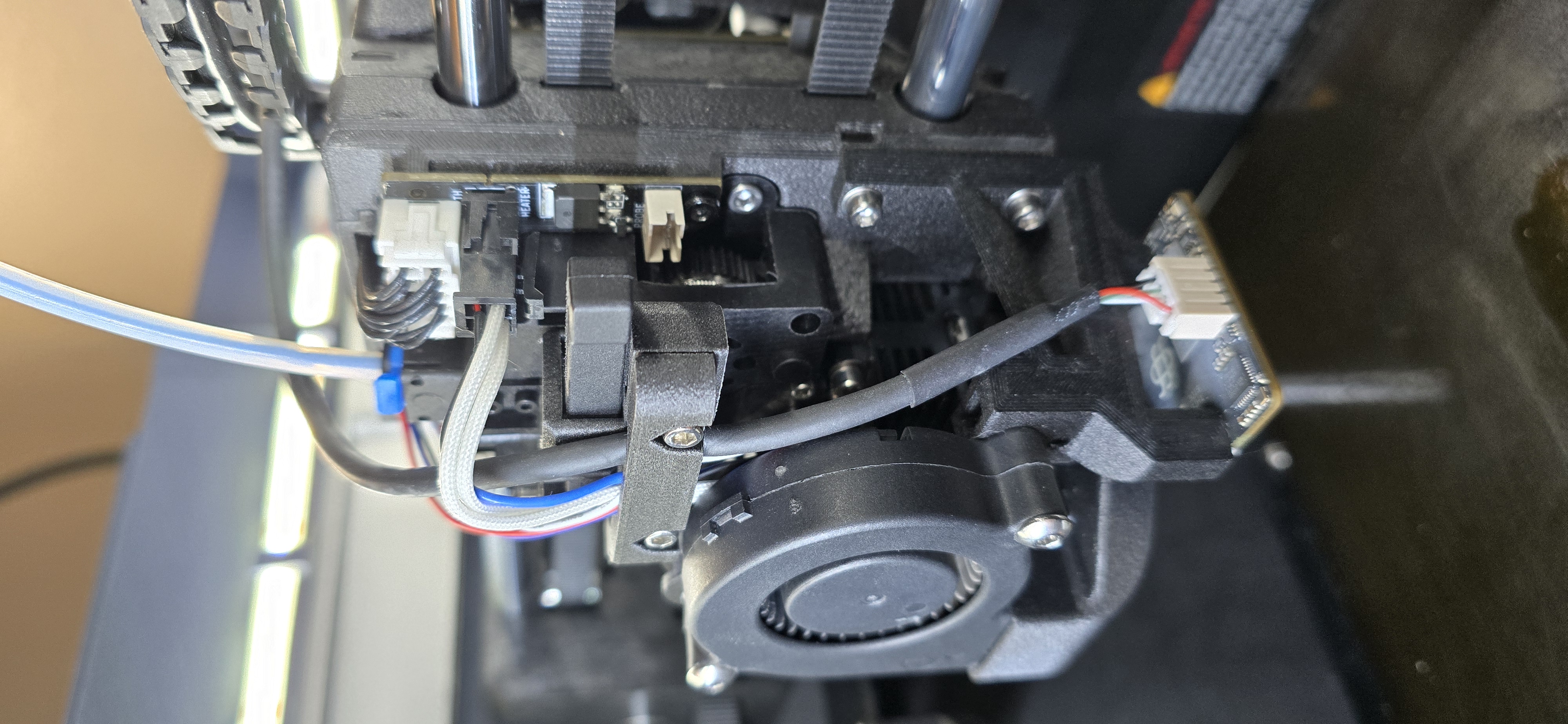

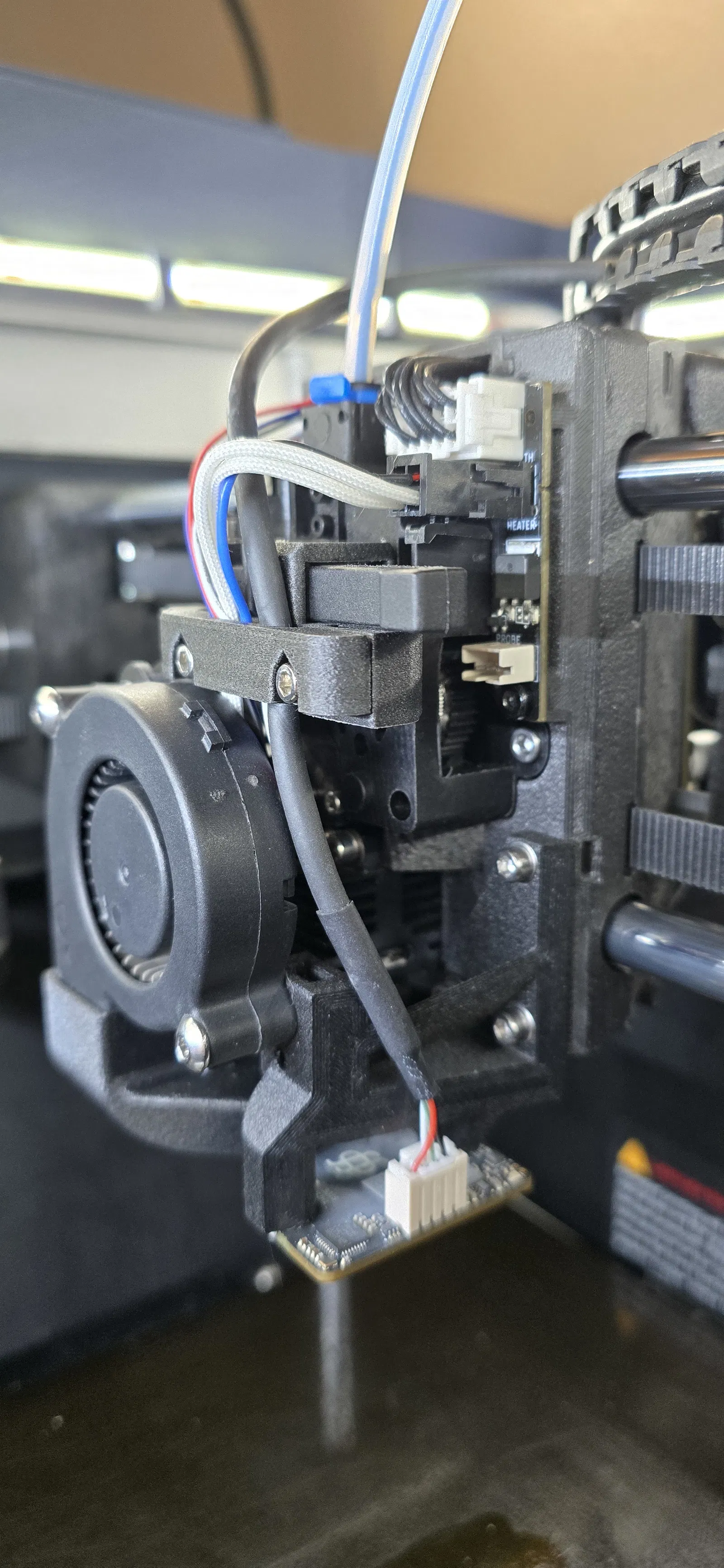

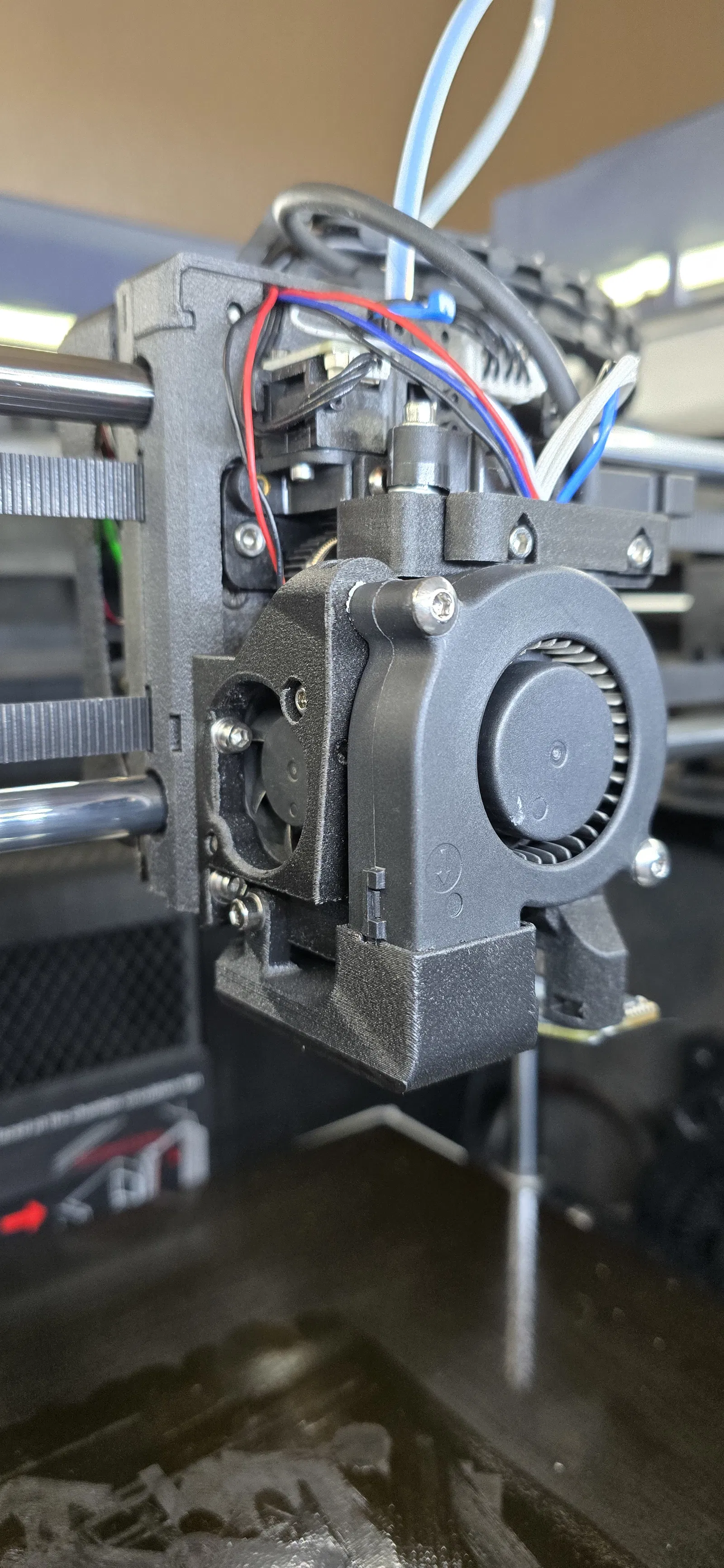

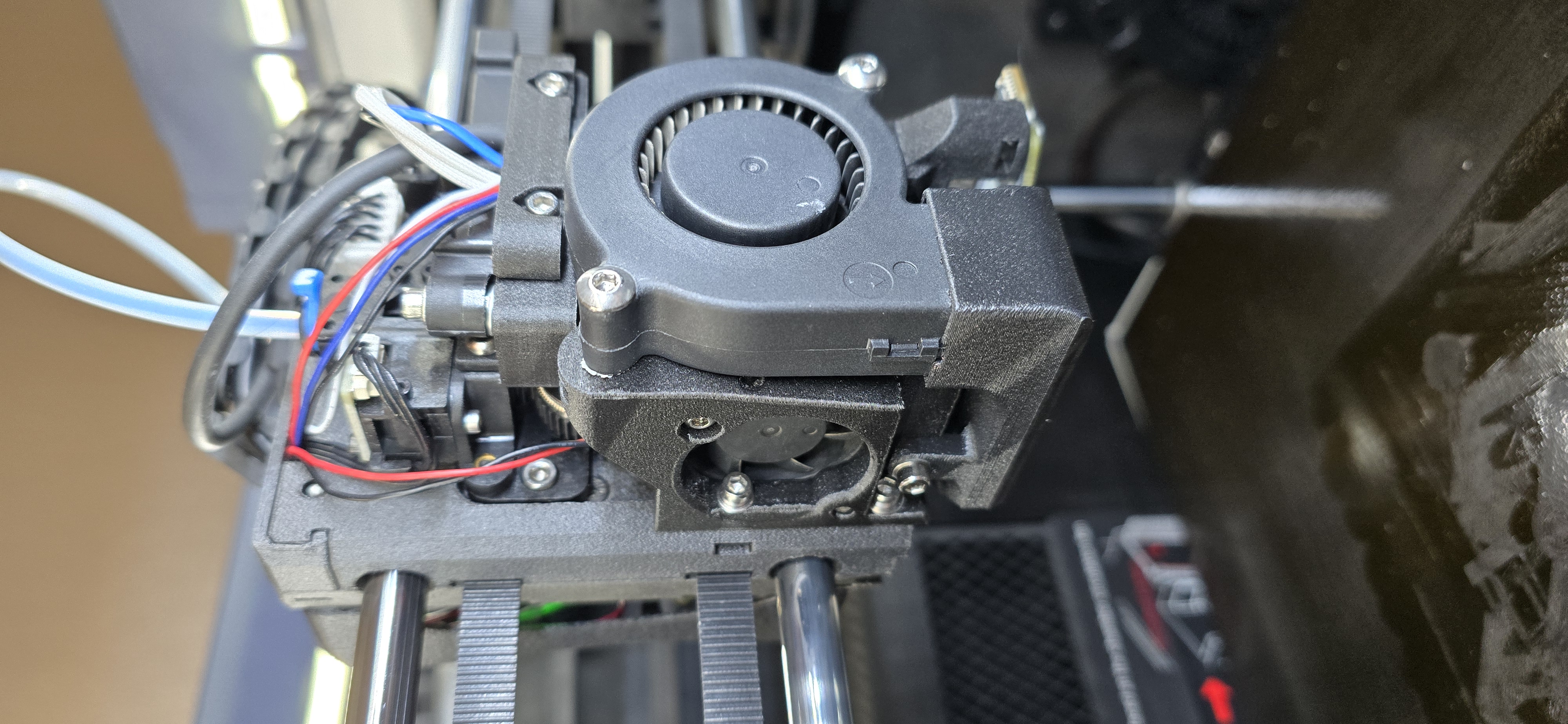

Bộ phận đã lắp ráp hoàn chỉnh sẽ trông như sau:
