Pát giữ Garmin Varia RTL515 cho xe BMC Roadmachine

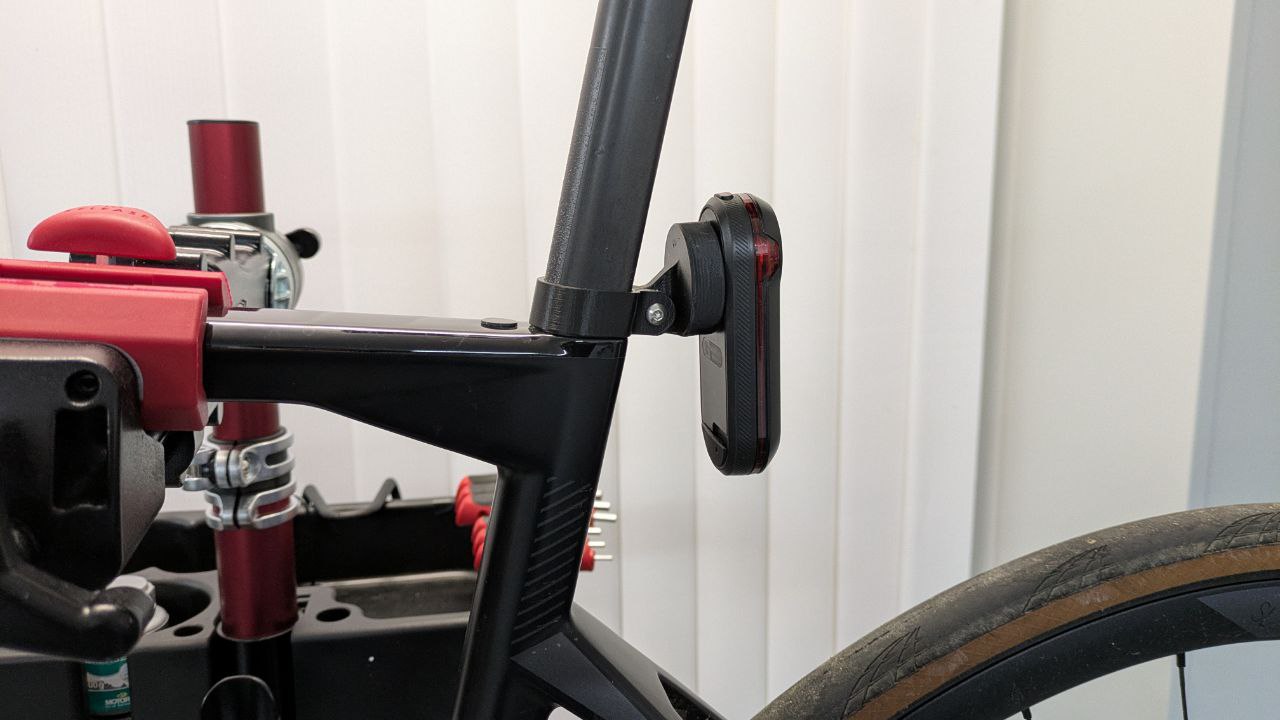

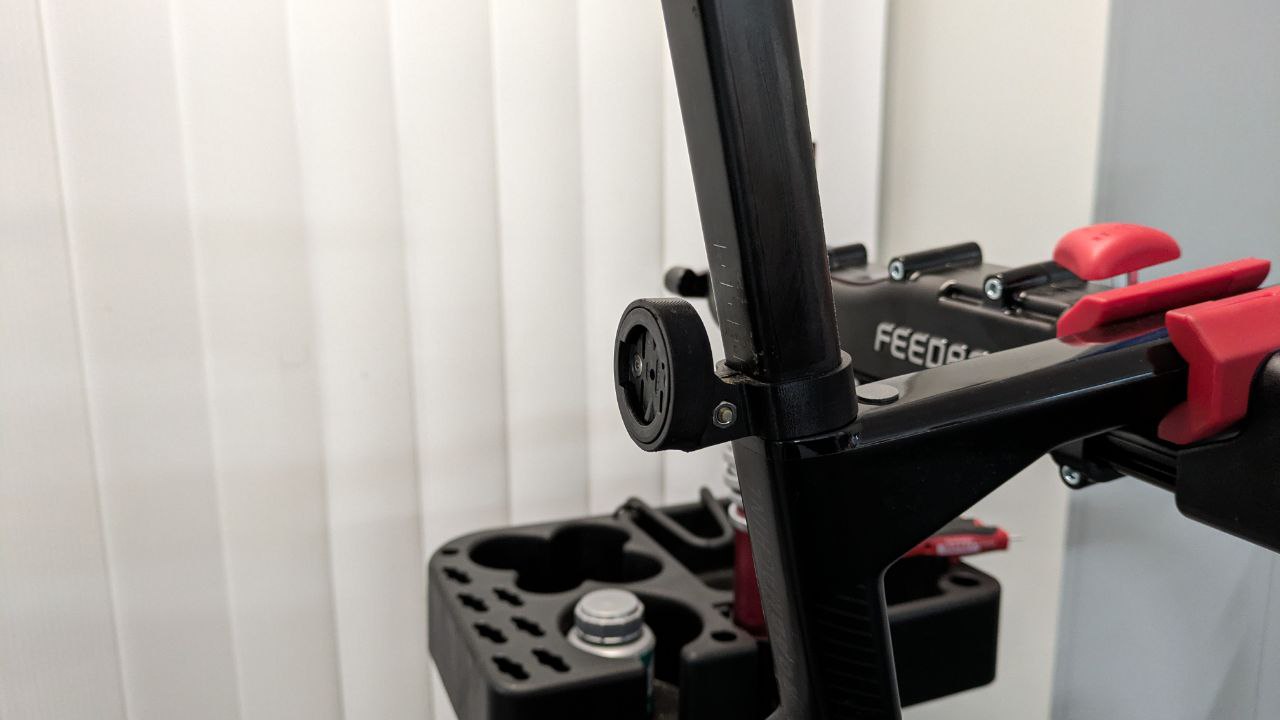

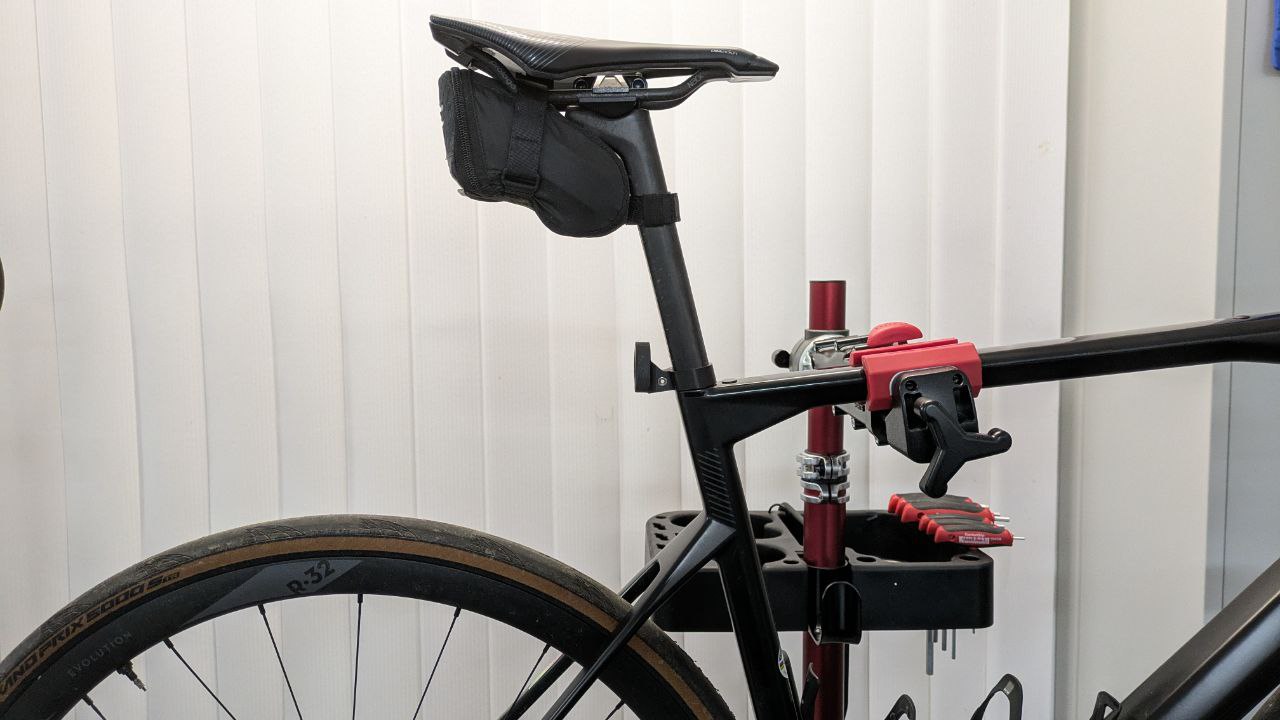

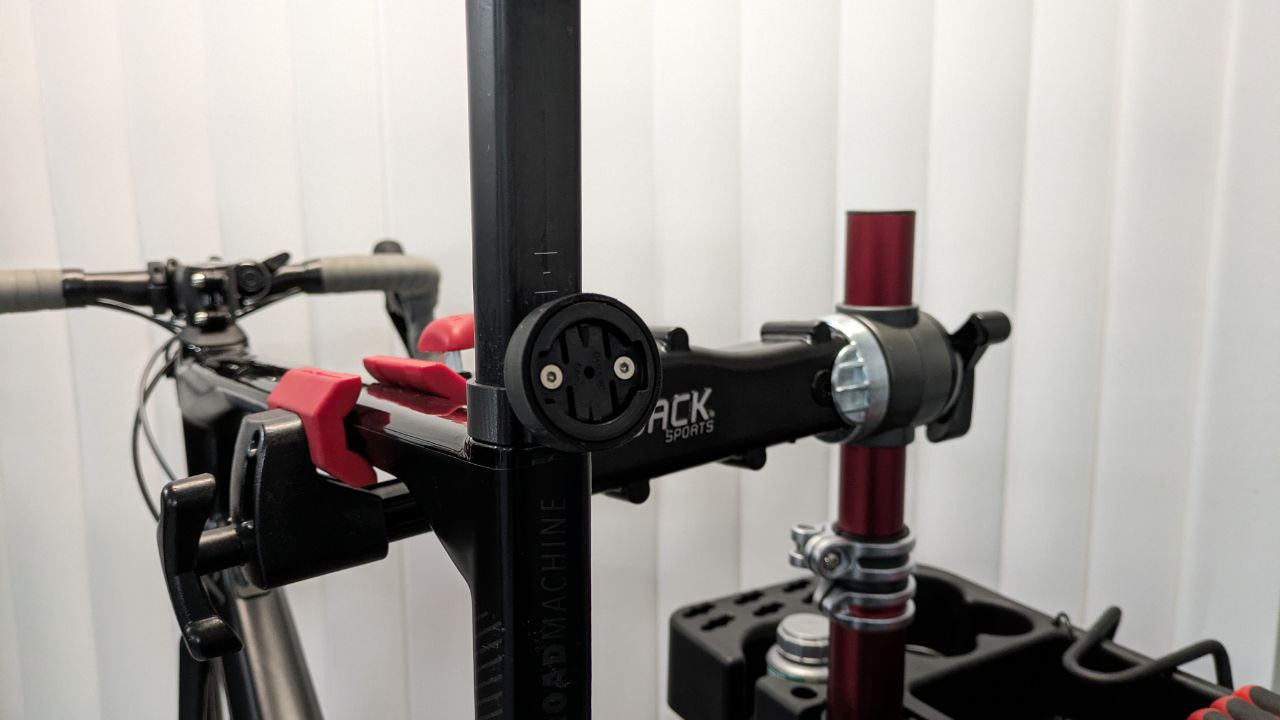

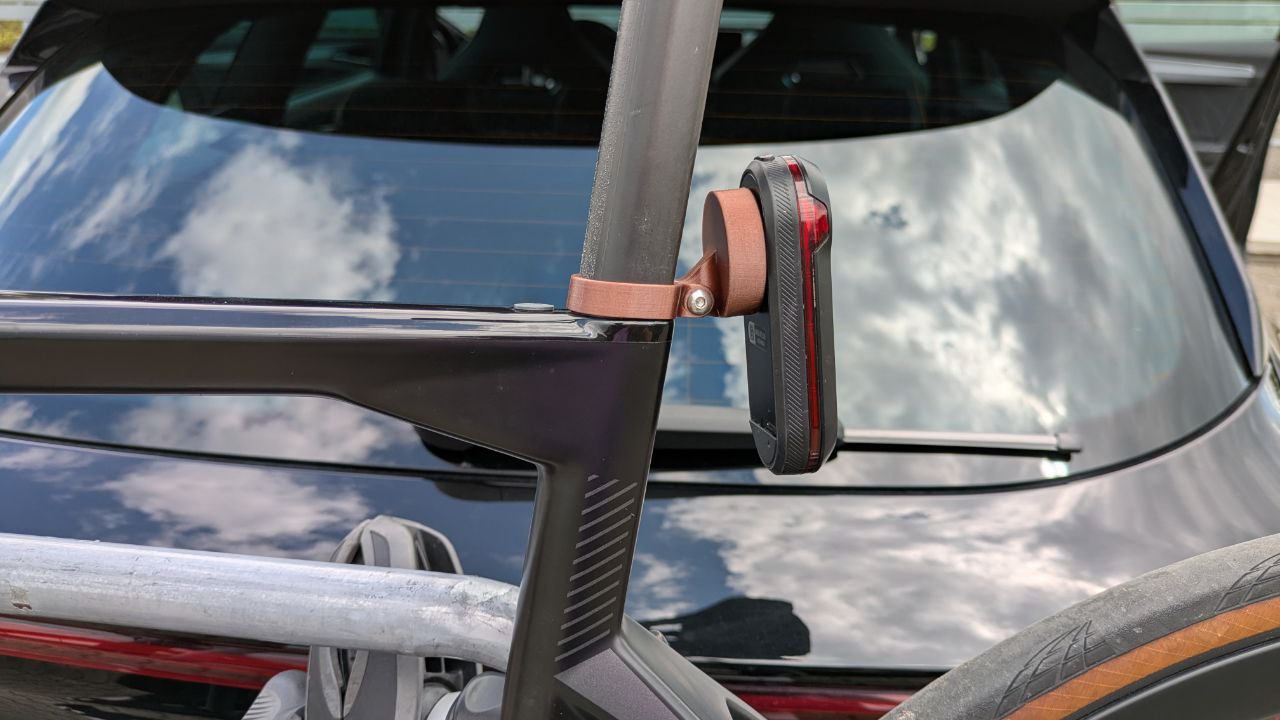

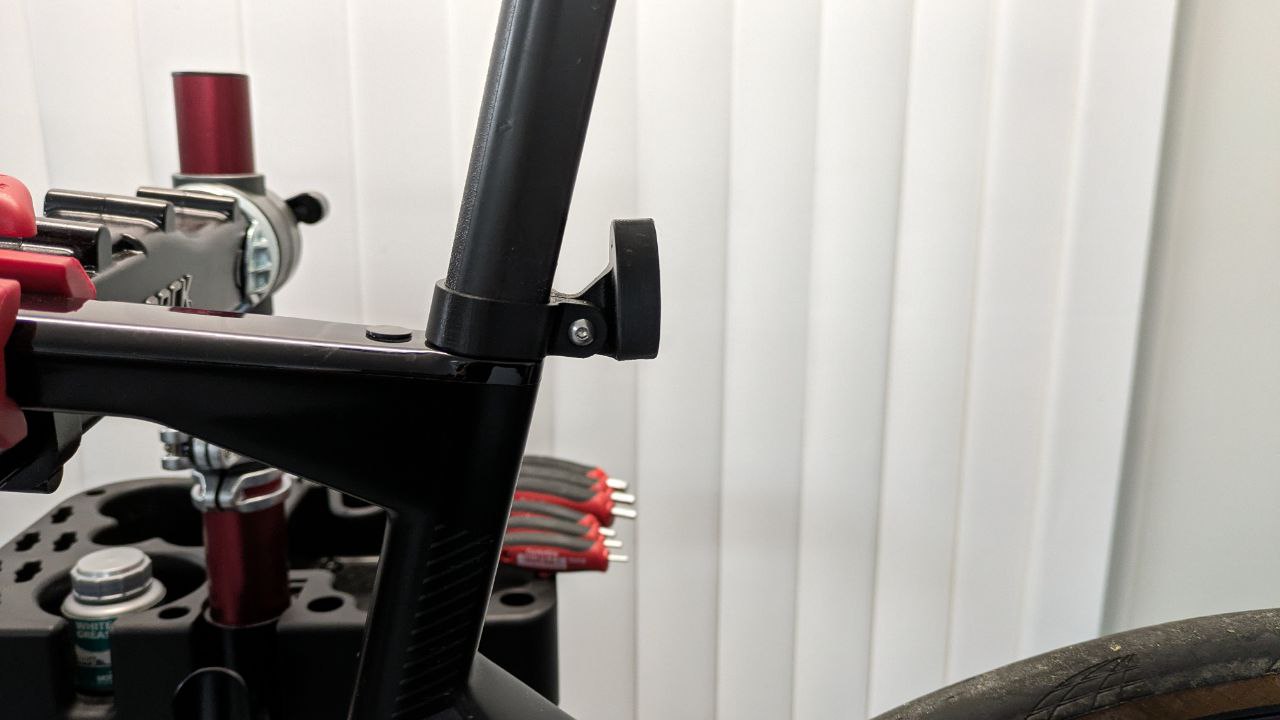

Tui tự làm pát giữ Garmin Varia RTL 515, thiết kế riêng cho cốt yên D-Shape của xe BMC Roadmachine đời 2024. Thiết kế này được cải tiến từ mẫu có sẵn, làm gọn gàng hơn và tối ưu vị trí gắn đế Garmin. File .step có sẵn để dễ dàng chỉnh sửa.
Mô tả
Pát giữ Garmin Varia RTL 515 cho cốt yên D-Shape của xe BMC Roadmachine đời 2024
Thiết kế lấy cảm hứng từ của @DaveK, nhưng tui tự tạo ra nó từ đầu bằng Solidworks.
In bằng PETG, chế độ STRUCTURAL 0.15 với 4 lớp viền và 50% mật độ lưới, dùng hỗ trợ hữu cơ (organic supports).
Danh sách bộ phận:
- 2x Vít ren đồng M3 loại ngắn (từ CNC-Kitchen, Ruthex hoặc Amazon)
- 1x Vít đầu bằng ISO 7380-1 M4x16 A2
- 1x Đai ốc khóa DIN 985 M4 A2 hoặc đai ốc thường DIN 934 M4 A2
- 1x Đế gắn Garmin K Edge kèm 2x Vít đầu chìm DIN 7991 M3 A2
Các loại vít và đai ốc mạ kẽm cũng xài được...
Pát giữ có thể bẻ cong ra để gắn vào cốt yên mà không bị gãy.

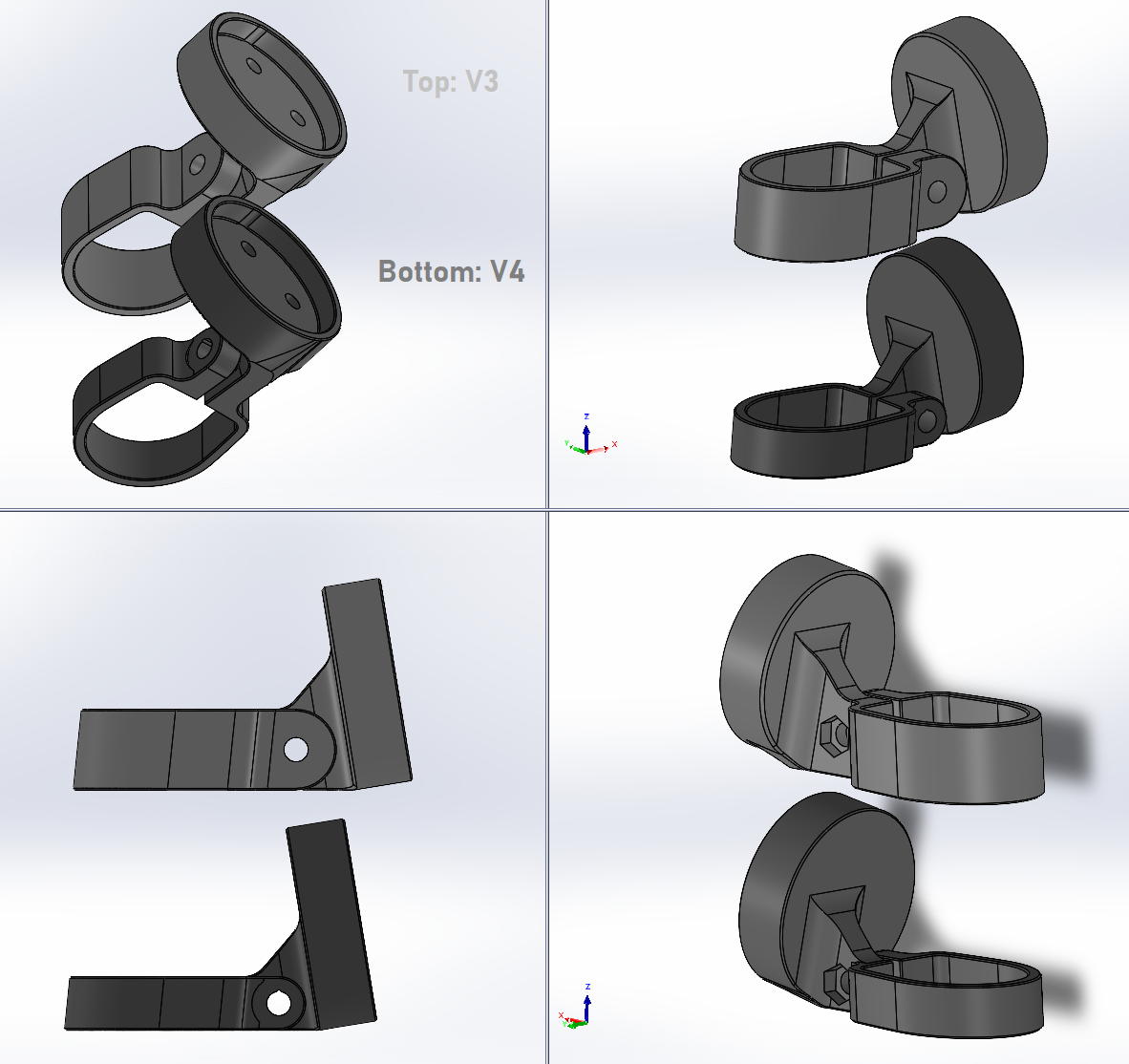

Cập nhật thiết kế 01.08.2025 Phiên bản 4: Làm cho toàn bộ chi tiết bớt cồng kềnh và đưa đế gắn Garmin vào gần cốt yên hơn.
Có file .step đi kèm để chỉnh sửa và làm lại thêm.
