MMU3 CORE One mod với nắp che zin

Đây là phiên bản "tinh gọn" của mình về nâng cấp MMU3 cho CORE One, nhưng lại cho phép sử dụng nắp che trên cùng và các lỗ thông hơi nguyên bản. Bộ MMU3 được đặt nghiêng phẳng và di chuyển xuống một chút, cho phép dây tóc lướt trên mặt vỏ, còn nắp che được nâng lên và nghiêng, tạo ra một khoảng trống ở phía sau cho dây tóc đi qua. Các khe hở được giảm thiểu bằng cách sử dụng một cửa trượt nhỏ di chuyển cùng với bộ chọn MMU. Lưu ý rằng điều này làm cho MMU nhô ra phía sau nhiều hơn so với giải pháp của Prusa.

Đây là một mod hơi thử nghiệm, mình đang tự sử dụng và nó có vẻ hoạt động tốt cho đến nay, nhưng mình chưa in đa vật liệu nhiều giờ. Mình sẽ cập nhật thêm khi sử dụng nhiều hơn!

Chỉnh sửa - Mình đã in thử vài nghìn lần thay đổi vật liệu, sau khoảng 20 giờ in đa vật liệu. Mọi thứ hoạt động rất tốt, và mình chưa thấy bất kỳ dấu hiệu nào cho thấy cửa trượt gây ra sự cố.

Chỉnh sửa 2 - Mình đã tải lên tệp cho toàn bộ bộ giá đỡ tường, tất cả trong một mảnh và không có bất kỳ mối nối nào cho những người có máy in khổng lồ, hoặc nếu bạn muốn tự chia nó thành các phần.

Phần cứng bổ sung cần thiết

Ngoài các bộ phận in ở đây, bạn sẽ cần:

• Ống PTFE 450mm loại 4mmx2.5mm
• Bulong M3x10 (x4) để gắn các cánh tay vào bộ MMU. Chúng thay thế các bulong giữ các cánh tay nguyên bản, vì vậy bạn có thể đã có sẵn chúng.
• Bulong M3x6 (x18, mặc dù bạn có thể chỉ cần khoảng 10 chiếc)
• Đai ốc vuông M3 (x18, mặc dù bạn có thể chỉ cần khoảng 10 chiếc)

Mình cũng thấy phần PTFE_clip_R1.stl từ mod của Prusa hữu ích. Bạn cũng có thể sử dụng giải pháp bộ đệm của họ để gắn bộ đệm vào cạnh của CORE One.

(Không cần cáp MMU3 dài hơn, cáp nguyên bản hoạt động tốt)

In ấn

Mình đã in các cánh tay bằng PETG vì chúng chịu trọng lượng của MMU, và một chút linh hoạt giúp gắn chúng vào vỏ máy. Đối với phần còn lại, mình không nghĩ là có sự khác biệt, mình đã sử dụng PLA.

Mọi bộ phận đều được in ở độ cao lớp 0.2mm, độ điền đầy 15% trên các cấu hình tiêu chuẩn.

Phần duy nhất yêu cầu hỗ trợ là bộ phận trung tâm phía sau, cho 2 bề mặt trên cùng ở hai bên của rãnh cửa trượt. Mình đã sử dụng hỗ trợ vẽ cho phần này.

Nếu bạn đang sử dụng các đoạn tường, nó được in thành 6 phần và lắp ráp với nhau, kiểu ghép hình. In trên CORE One của mình, các mối nối vừa khít đến mức bạn có thể lắp chúng lại với nhau và chúng sẽ không dễ dàng bị bung ra. Hoặc bạn có thể in tất cả trong một lần nếu bạn có một chiếc máy in có kích thước bằng cả không gian.

Hai cánh tay được in nghiêng (với các lỗ cho đai ốc vuông hướng lên trên). Tất cả các bức tường đều được in ở mặt đáy. Trên các bức tường, có một lớp cầu nối đặc duy nhất phía trên các lỗ đai ốc vuông, cho phép các lỗ bulong được in mà không cần hỗ trợ. Bạn sẽ có thể đẩy bulong xuyên qua đây mà không gặp vấn đề gì.

Đáng nói là các bulong dùng để giữ khung CORE One lại với nhau không đối xứng, vì vậy bạn không thể chỉ đơn giản là lật các bộ phận tường. Mỗi 6 bộ phận là duy nhất.

Chuẩn bị

Các hướng dẫn này giả định rằng bạn đã thực hiện các sửa đổi MMU nextruder (Ví dụ: nếu bạn đang nâng cấp từ MK4s & MMU3 hoặc đã sử dụng MMU3 với CORE one của mình). Chúng cũng giả định rằng bạn đã cắm một đầu của cáp MMU vào bảng mạch phụ của bạn (theo hướng dẫn Lite của Prusa, nếu bạn cần chúng).

Bạn cũng cần đặt độ dài PTFE MMU thành 450mm trên máy in của mình, trong Cài đặt > Phần cứng > MMU > Độ dài PTFE trước.

Lắp ráp

Tháo các cánh tay và bảng nhãn nguyên bản khỏi bộ MMU của bạn.

Ép các đai ốc vuông vào các lỗ trên mỗi cánh tay mới, để chúng ta có thể gắn lại bảng nhãn sau (nhưng chưa phải bây giờ!)

Vặn các cánh tay mới vào đáy của MMU bằng các bulong M3x10. Hai bulong cho mỗi cánh tay. Có một lỗ chạy qua chân phía dưới bulong trước mà bạn có thể luồn chìa khóa Allen vào.

Lắp MMU vào cạnh sau của vỏ máy, căn giữa đại khái. Bạn sẽ nghe thấy tiếng c click thỏa mãn khi chúng khớp vào.

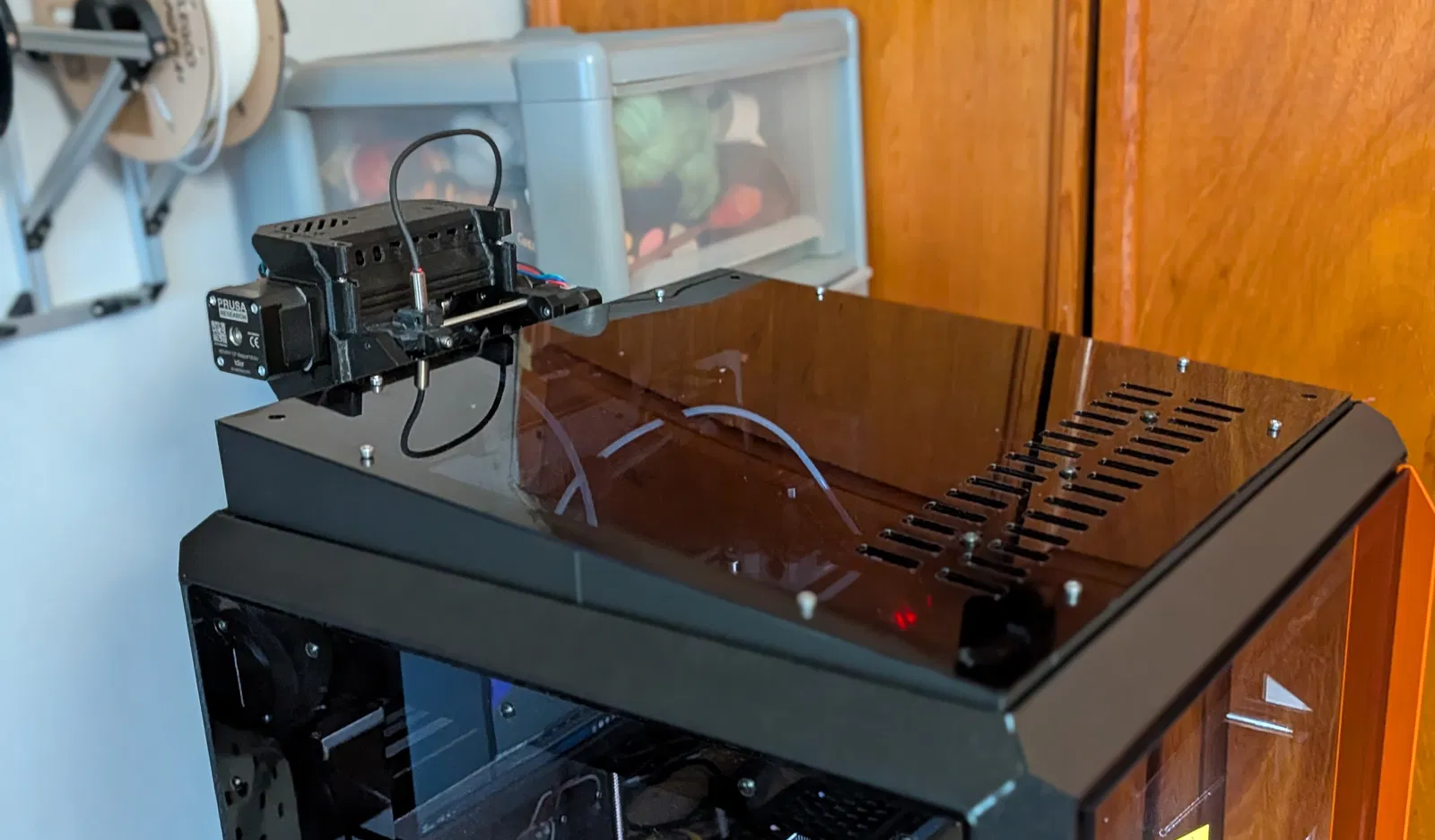

(Ở đây mình thấy hữu ích khi cố định ống PTFE hiện có bằng cách sử dụng bộ phận PTFE_clip_R1.stl của Prusa, như hình trên. Bạn có thể để nó ở đó phòng trường hợp bạn cần in một màu đơn.)

Tiếp theo, ép các đai ốc vuông M3 vào tất cả các lỗ ở mặt trong của các bức tường:

Bắt đầu với bộ phận trung tâm phía sau, và căn chỉnh nó lên trên các cánh tay MMU. Bạn có thể cần trượt MMU sang trái hoặc sang phải, để các lỗ bulong phía sau tường thẳng hàng với các lỗ trên vỏ máy. Vặn ba bulong M3x6 từ bên dưới.

Lưu ý: Vặn tất cả các bulong này từ bên dưới thú thật là hơi phiền. Nhưng bạn đã (có lẽ) xây dựng một CORE One, bạn biết mẹo dùng chìa khóa Allen nhỏ hơn để đảm bảo đai ốc được căn chỉnh đúng vị trí trong lỗ. Bạn làm được mà!

Tiếp tục thả cửa trượt vào rãnh ở tường phía sau, và vặn bảng nhãn nguyên bản vào.

Bây giờ bạn có thể gắn ống PTFE 450mm mới, luồn nó qua lỗ trên cửa trượt và vào khớp nối MMU. Mình thấy luồn nó qua một dây velcro duy nhất, gần bộ đùn nhất, hoạt động tốt. Bây giờ kết nối các bộ phận tường còn lại, trước tiên bằng cách ép các mảnh ghép hình lại với nhau sau đó vặn các bulong. Trên tường trung tâm phía trước, đừng vặn các ốc bên trái và bên phải, chỉ cố định bằng ốc trung tâm.

Cuối cùng, vặn nắp acrylic vào, từ trên xuống. Hai bulong phía trước không có đai ốc để vặn vào, nhưng chúng đủ bám vào nhựa để giữ chặt. Đừng siết quá chặt, bạn sẽ làm nứt acrylic.

Hoàn tất! Chạy một bài kiểm tra nhanh để đảm bảo rằng bộ chọn MMU có thể di chuyển tự do giữa 5 khe và không có gì bị kẹt hoặc rối. Nếu không, bạn đã sẵn sàng. Chúc bạn in vui vẻ!
