Vây Đẩy Điện Cho Ván Chèo Đứng (SUP)

Tóm tắt:

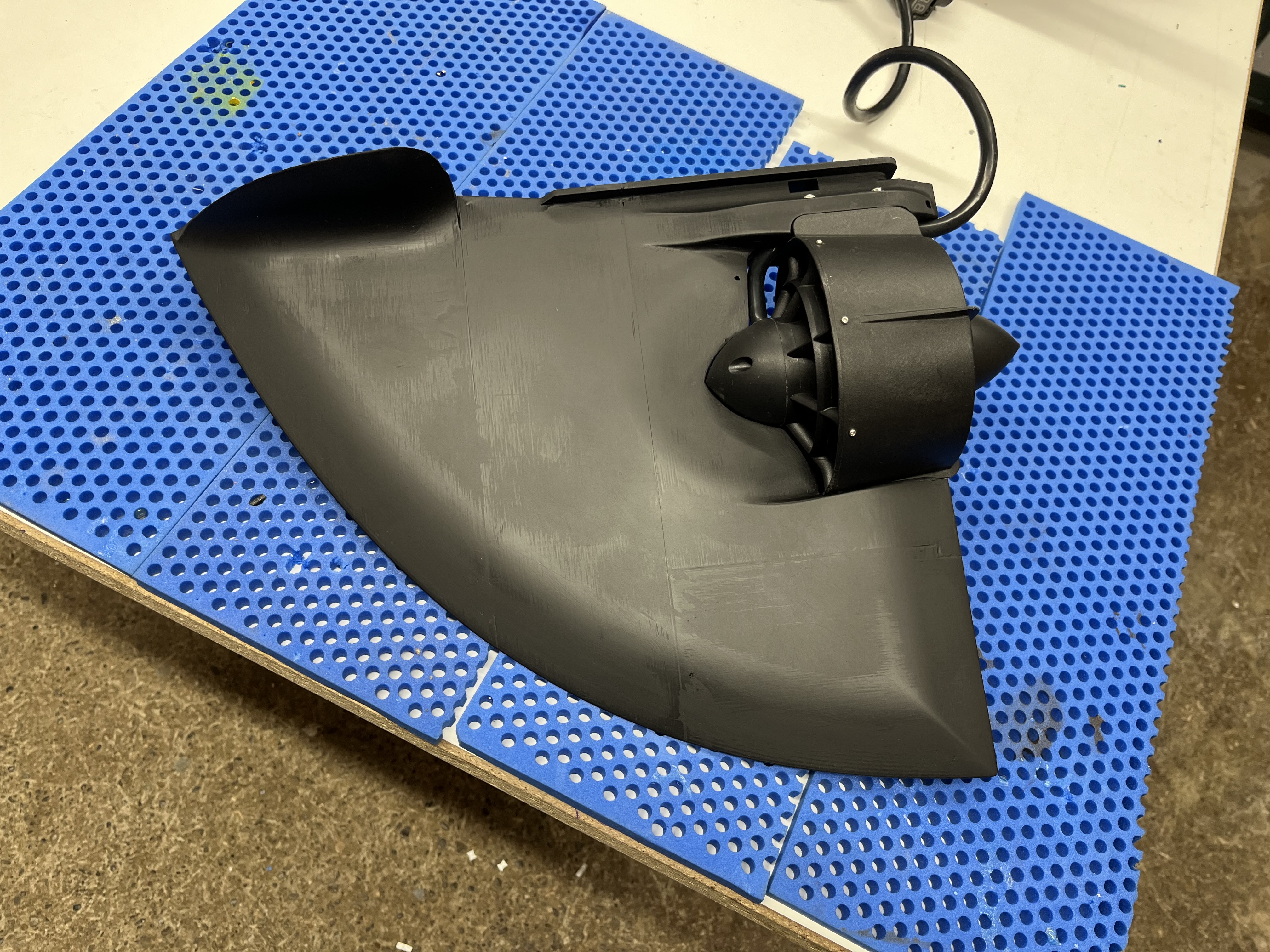

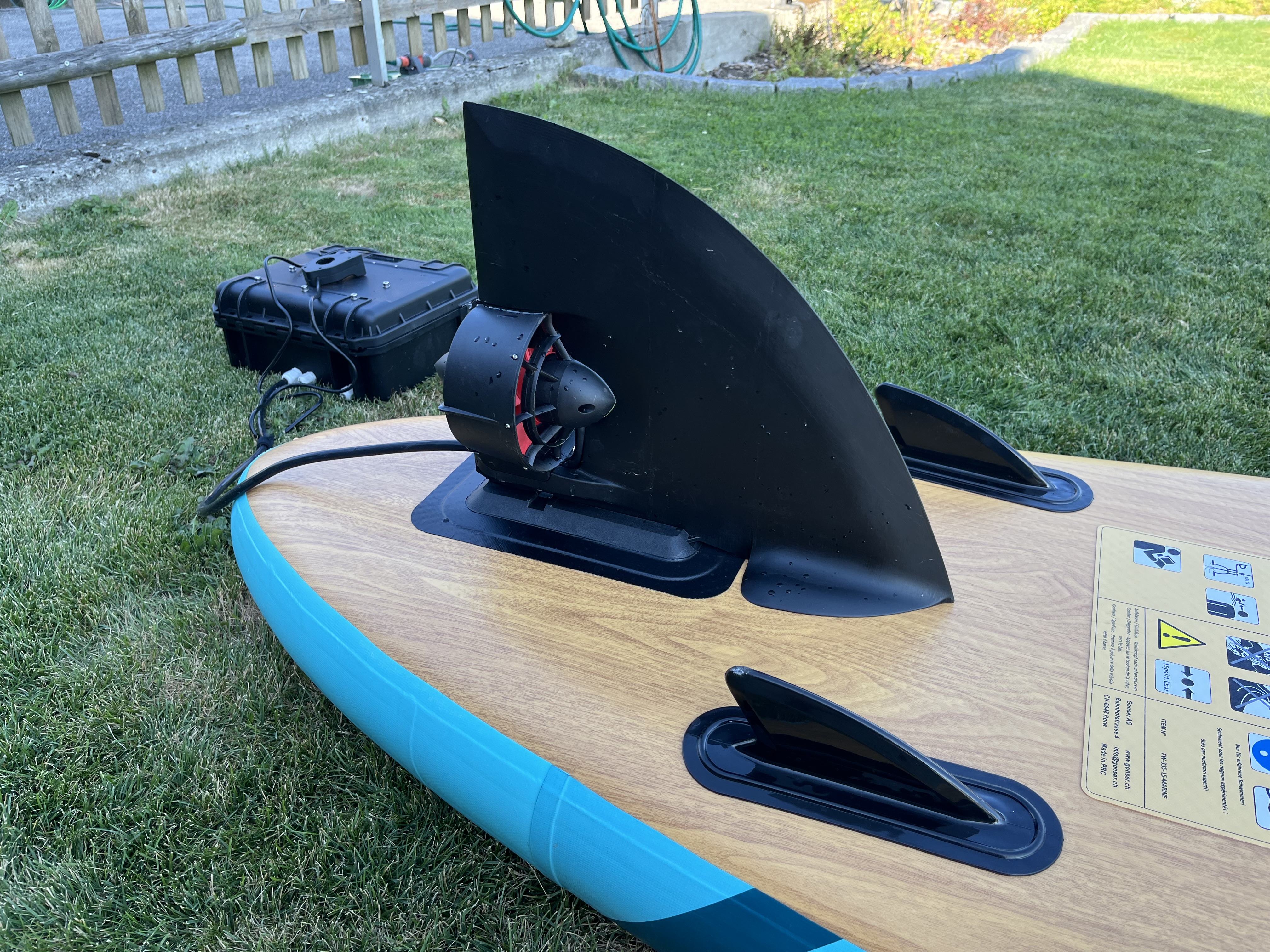

Có bao giờ bạn nghĩ tới việc gắn động cơ vô cái ván chèo đứng (SUP) bơm hơi của mình chưa? Tui thì có rồi đó, mà tui hổng thích mấy cái loại bán sẵn ngoài tiệm, nên tui tự chế cái này nè:

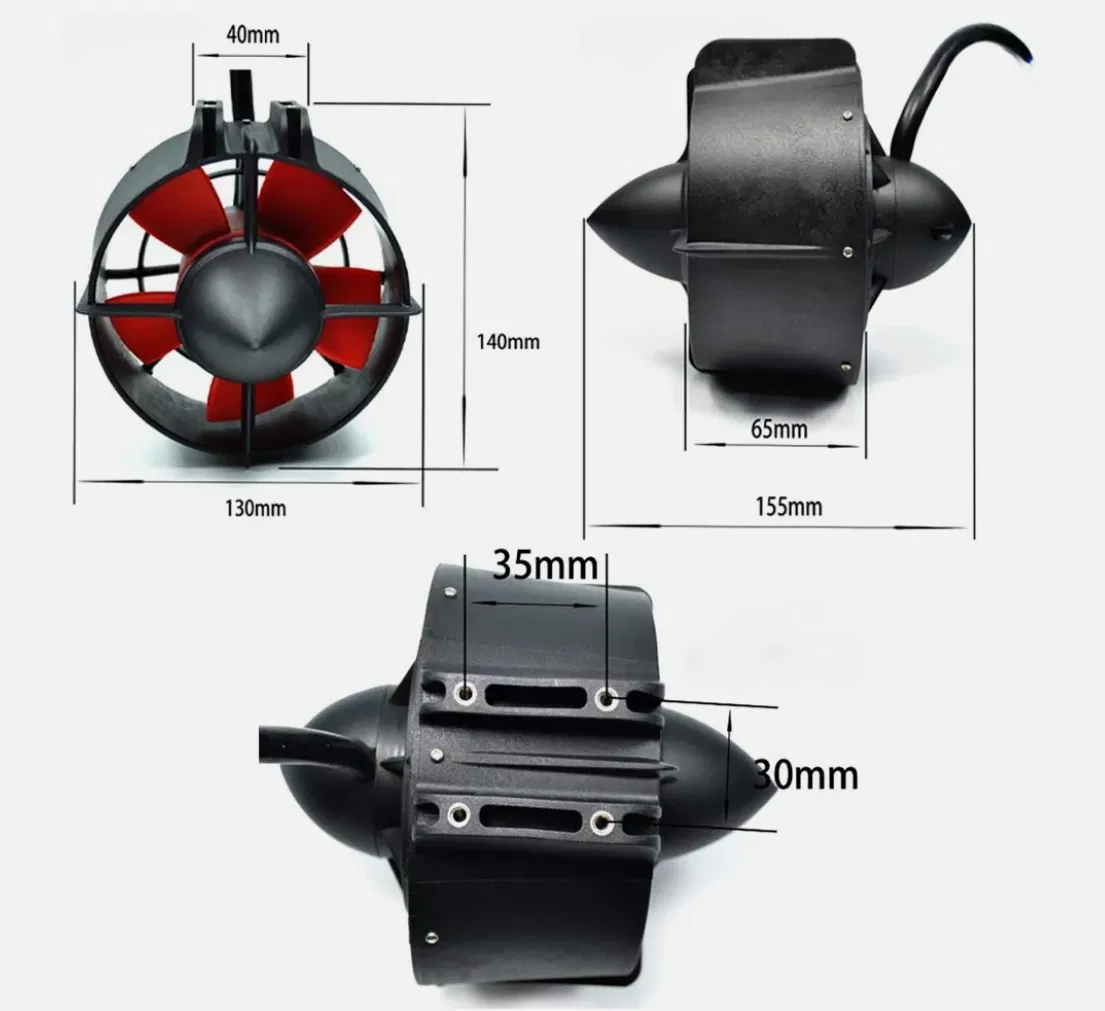

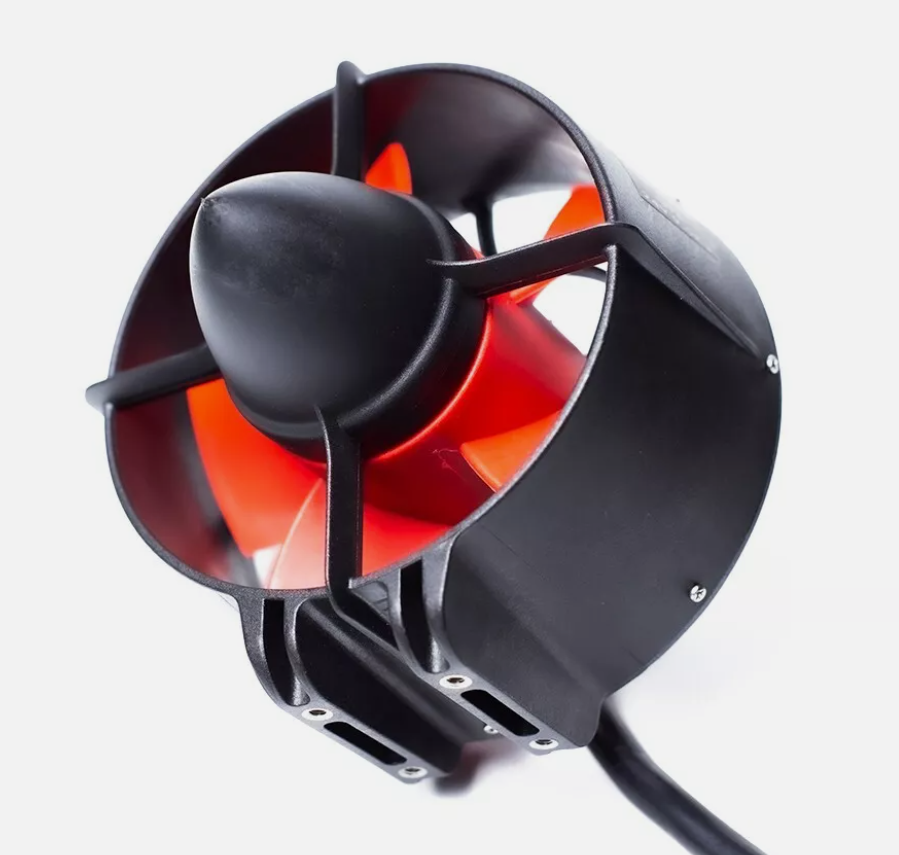

Cái vây gắn động cơ cho ván chèo đứng này là để xài với cái động cơ đẩy dưới nước Apisqueen U92 mà bạn có thể mua ở đây: Động cơ đẩy dưới nước U92 12-24V, Động cơ không chổi than đẩy 10.7kg/11.8kg cho thuyền | eBay

Nếu bạn xài pin 18V của dụng cụ điện thì lấy bản 24V, còn nếu xài pin 12V thì lấy bản 12V nha.

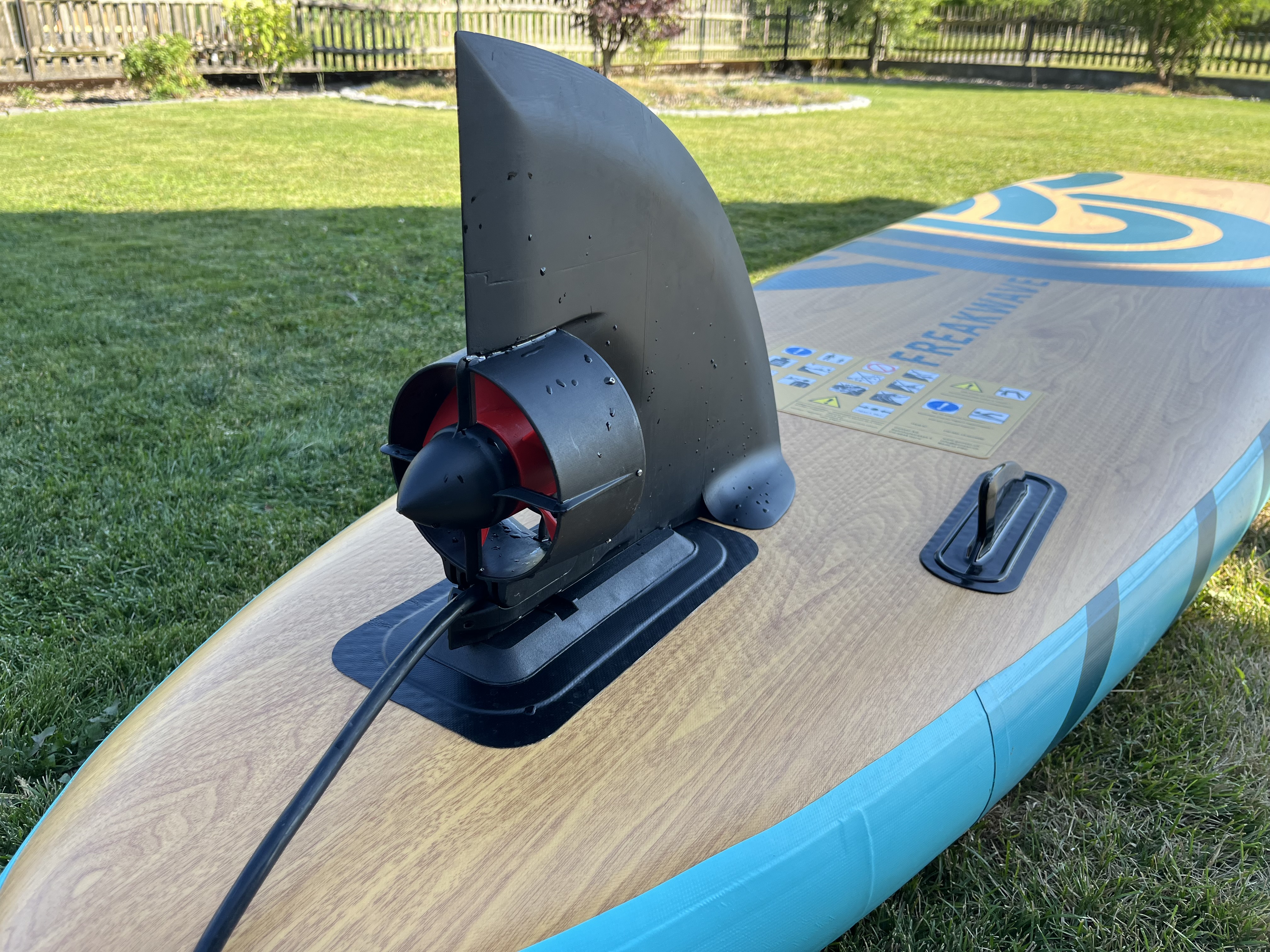

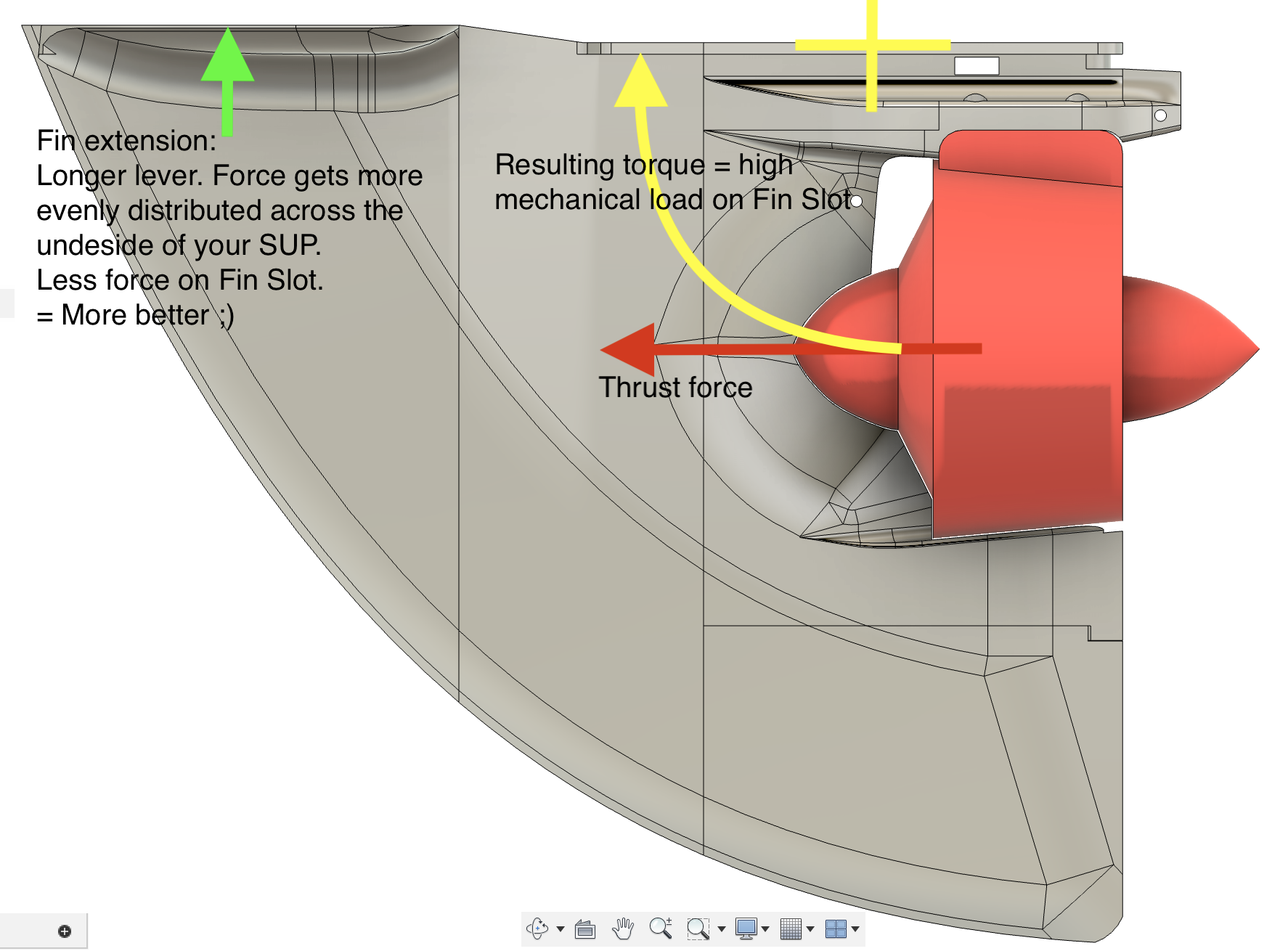

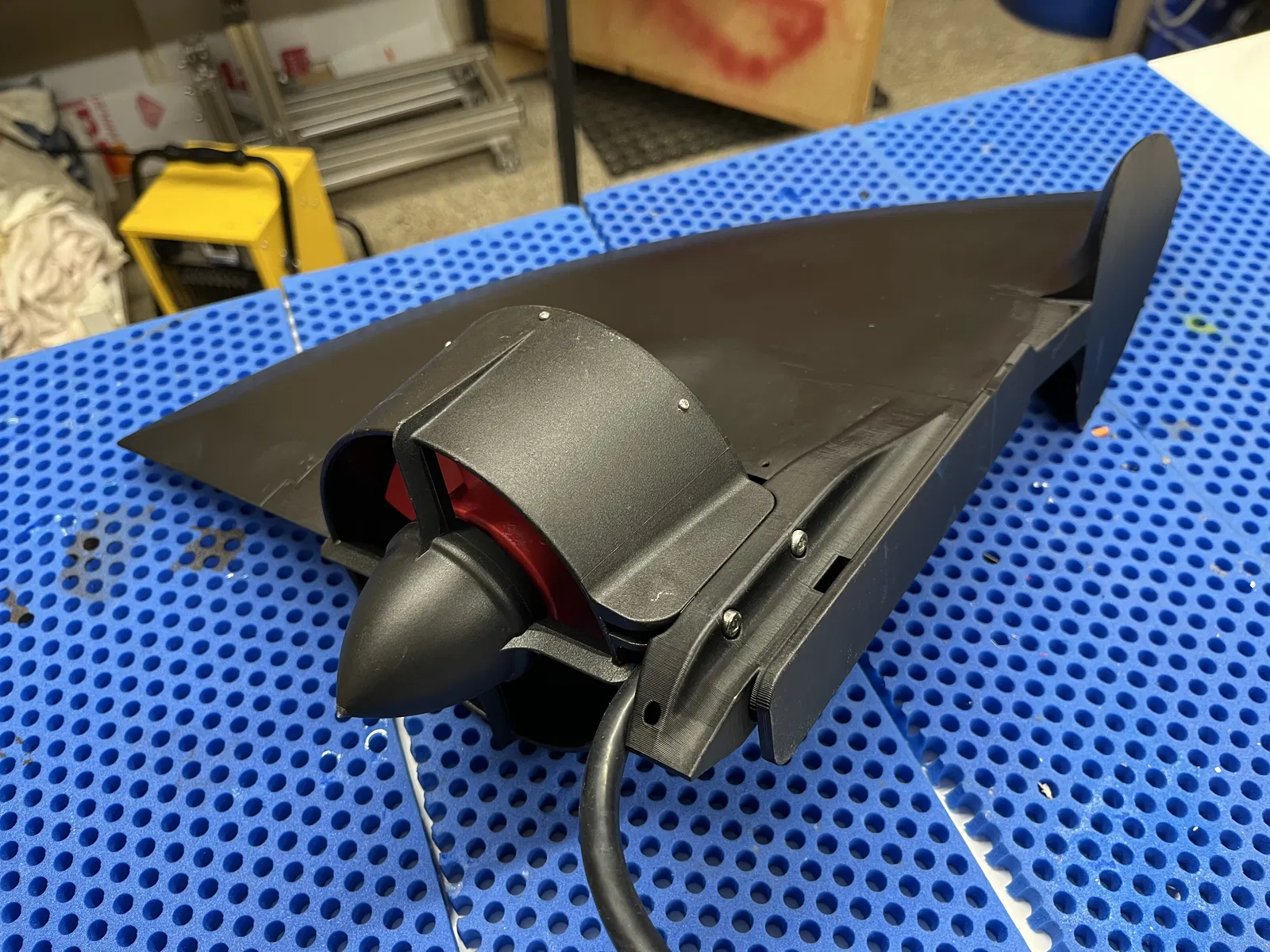

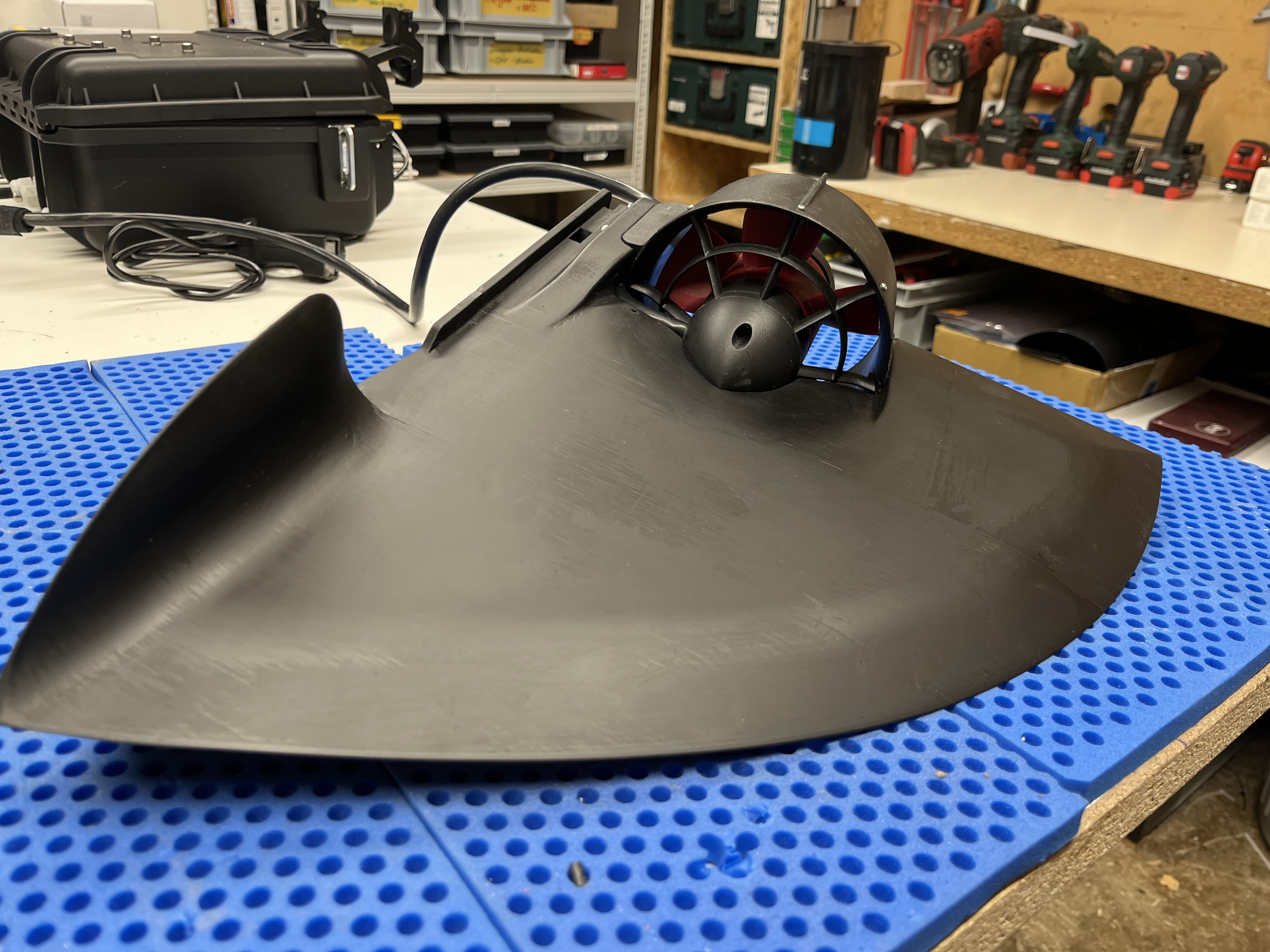

Cái vây này xài được với mấy cái ván có khe cắm vây kiểu trượt vô. Nó có một cái phần kéo dài ra phía trước để chặn cái vây không bị chúi về phía trước do lực đẩy. Cái phần kéo dài này sẽ dồn lực xoắn xuống dưới đáy ván. Như vậy sẽ tránh làm quá tải cái khe cắm vây. Trong file có kèm cái chốt khóa, mà tui khuyên bạn nên làm bằng nhôm thay vì in 3D nha, lý do thì chắc bạn cũng biết rồi đó.

Các bộ phận khác đã sử dụng (Liên kết):

• RC Wattmeter (Thiết bị đo năng lượng)
• Bộ kiểm tra Servo

Nhật ký sửa đổi:

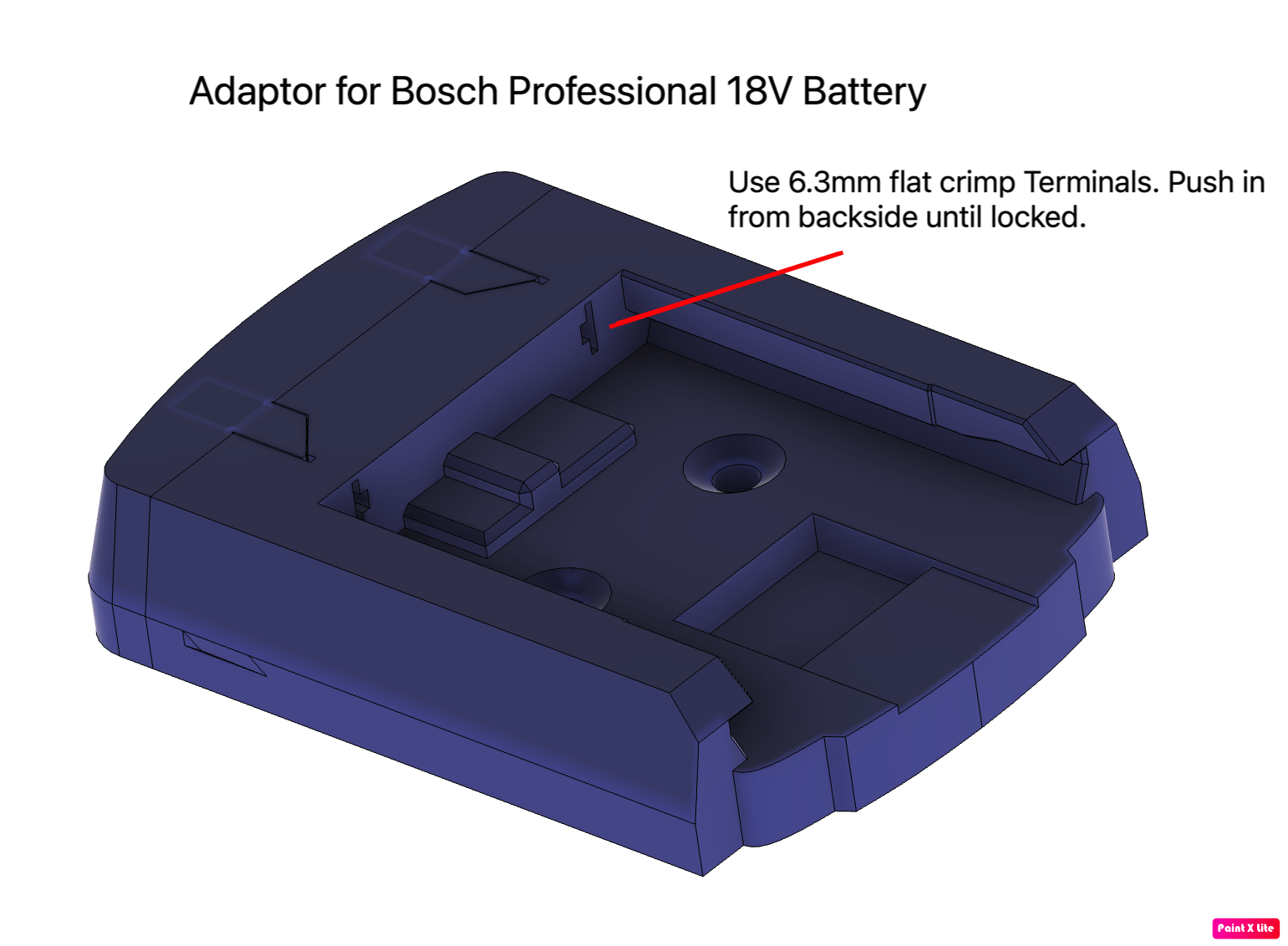

[Sửa, 2025-07-16] Thêm bộ chuyển đổi pin Bosch Professional 18V. Tôi đã thiết kế cái này cách đây vài năm - thêm vào phòng trường hợp ai đó muốn xài pin Bosch.

[Sửa, 2025-07-16] Tôi đang làm phiên bản thứ ba sẽ có bánh lái được điều khiển bằng Servo phía sau động cơ đẩy. Sẽ tải lên ngay khi nguyên mẫu hoạt động.

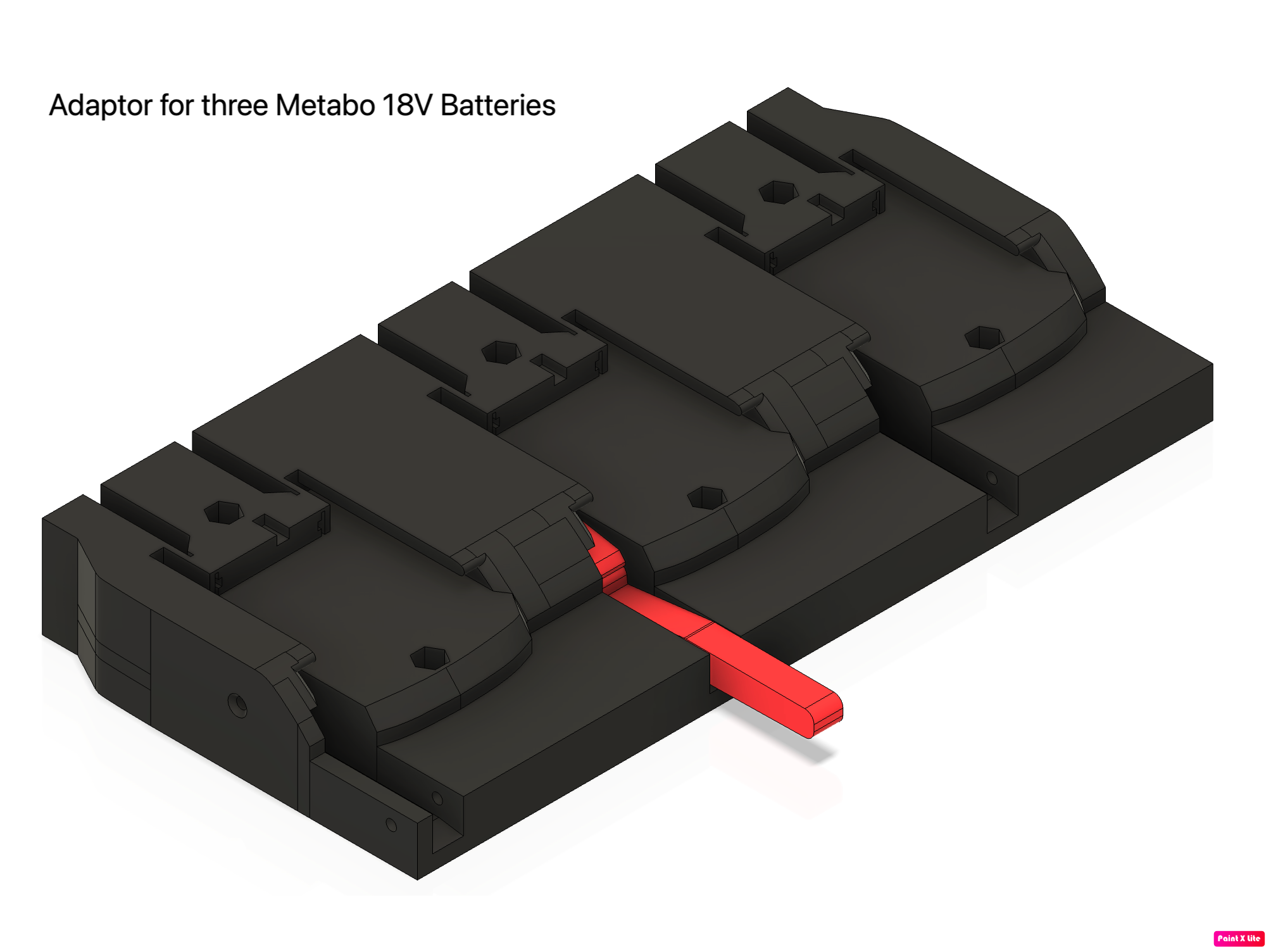

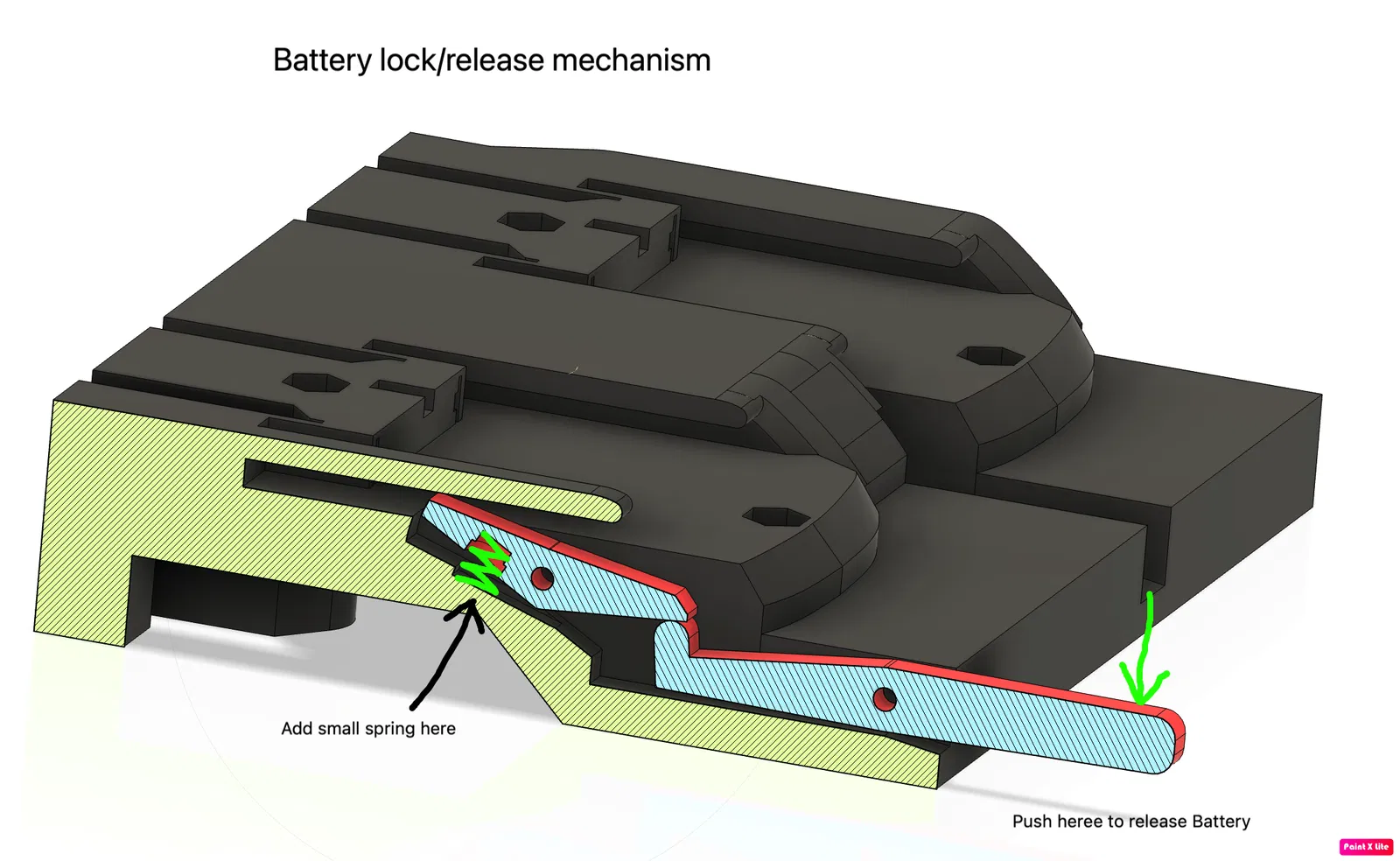

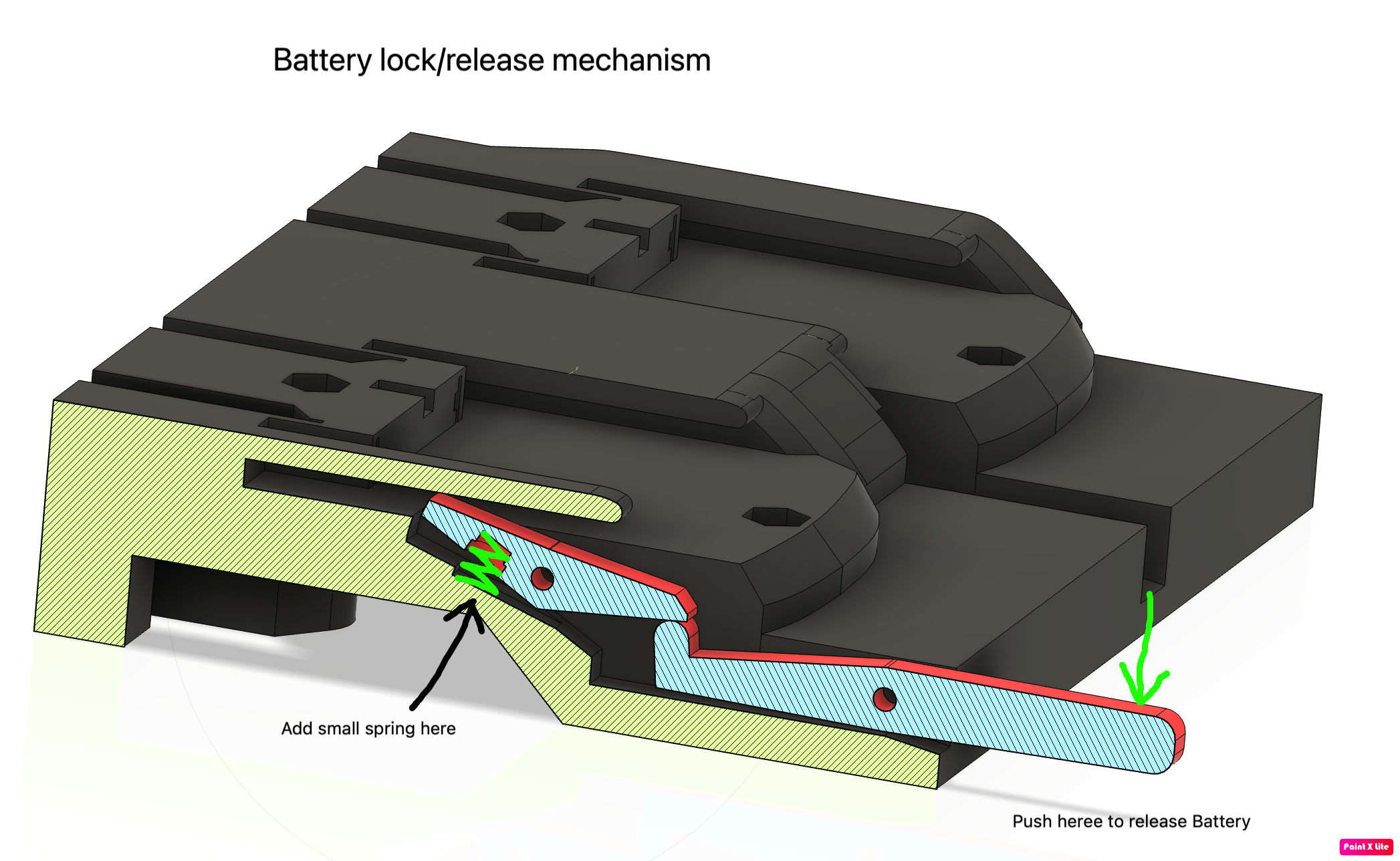

[Sửa, 2025-07-16] Tôi đã thêm bộ chuyển đổi pin Metabo mà tôi đã thiết kế cho dự án này. Lưu ý: Hãy thật cẩn thận khi làm việc với pin của dụng cụ điện. Chúng rất mạnh mẽ - chập mạch hoặc sử dụng sai cách có thể gây hư hỏng hoặc thương tích nghiêm trọng.

[Sửa, 2025-07-15] Tôi sẽ thêm bộ chuyển đổi pin Metabo 3D của tôi trong những ngày tới. Nếu bạn muốn xài pin dụng cụ điện, có rất nhiều bộ chuyển đổi cho các hãng pin khác nhau trên Printables.

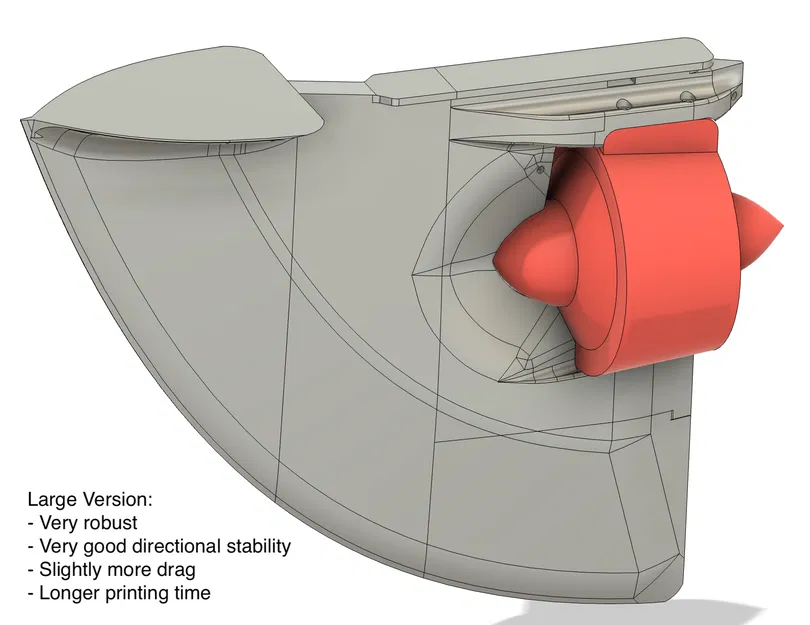

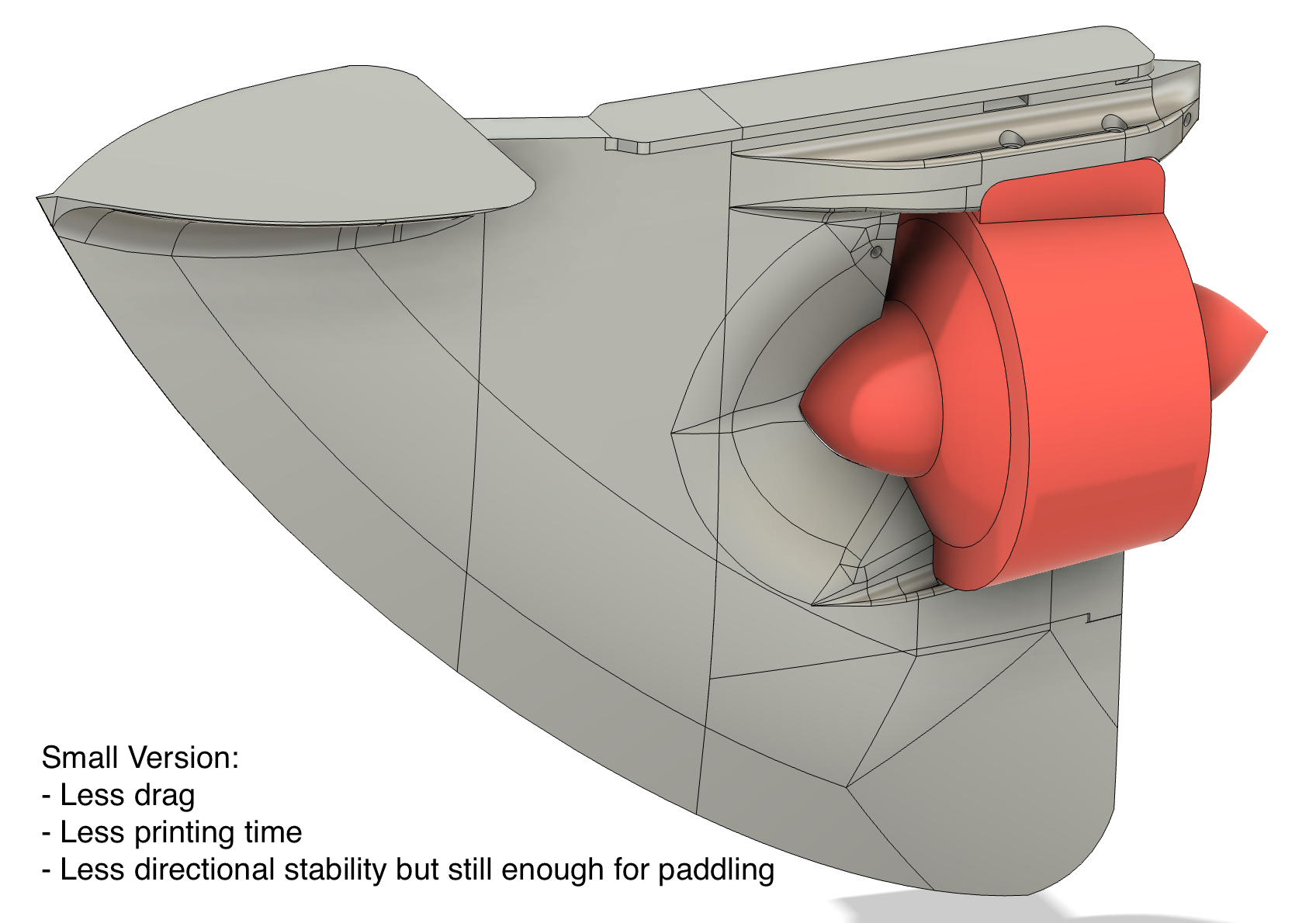

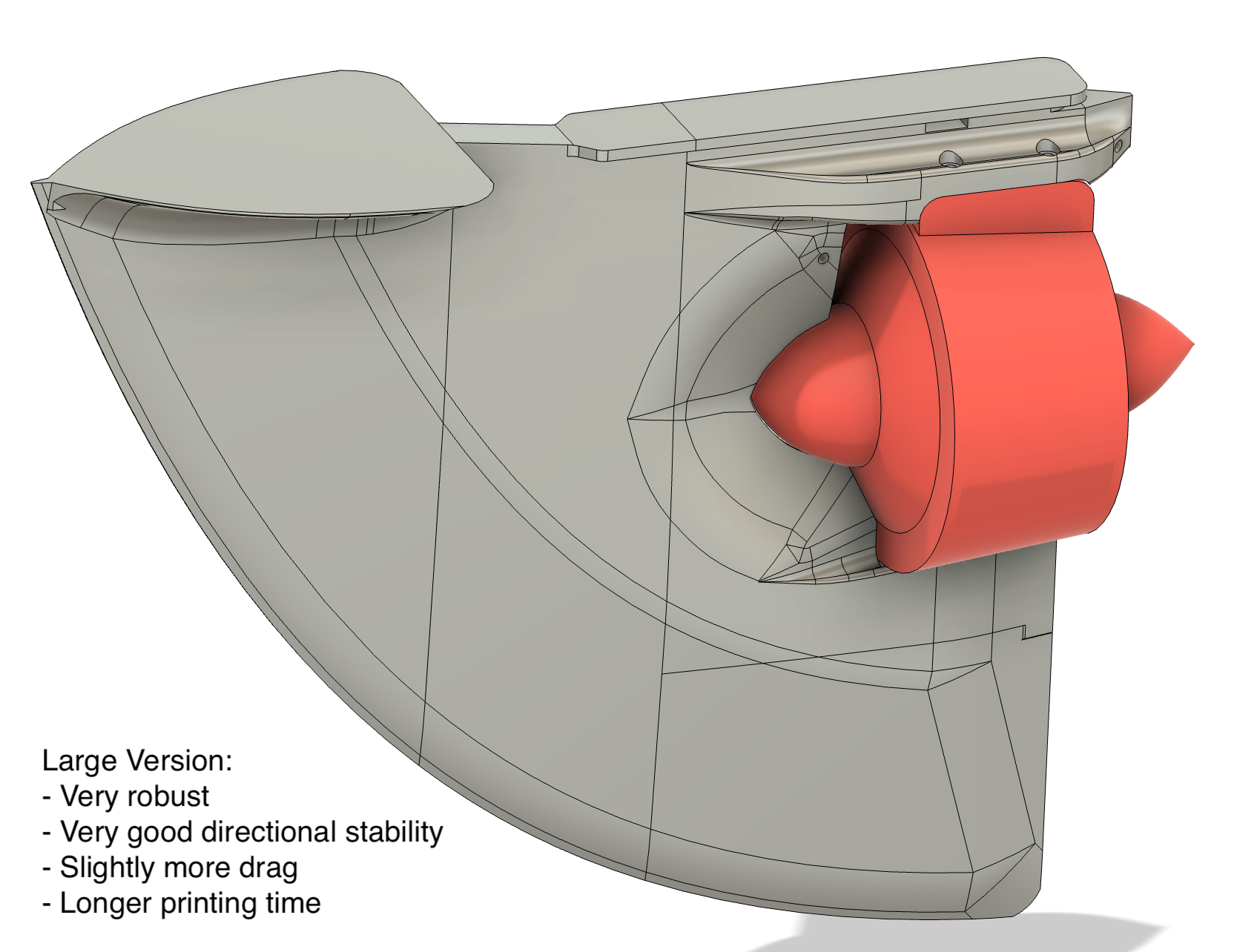

[Sửa, 2025-07-11] Thêm phiên bản nhỏ hơn của Vây. Nó có độ ổn định hướng kém hơn khi chèo nhưng cũng có lực cản ít hơn. Dĩ nhiên, in cũng nhanh hơn.

In:

Cái Vây được chia làm bốn phần để bạn có thể in bằng máy Prusa MK3/4 hoặc Core One. Tui cực kỳ khuyến khích in nó với 4-6 lớp ngoại vi để tăng độ cứng.

Tui đã in nó bằng ASA với các cài đặt sau:

• Độ dày lớp 0.3mm
• 6 lớp ngoại vi
• Ruột in bình thường
• Bật chế độ Brim

Lắp ráp:

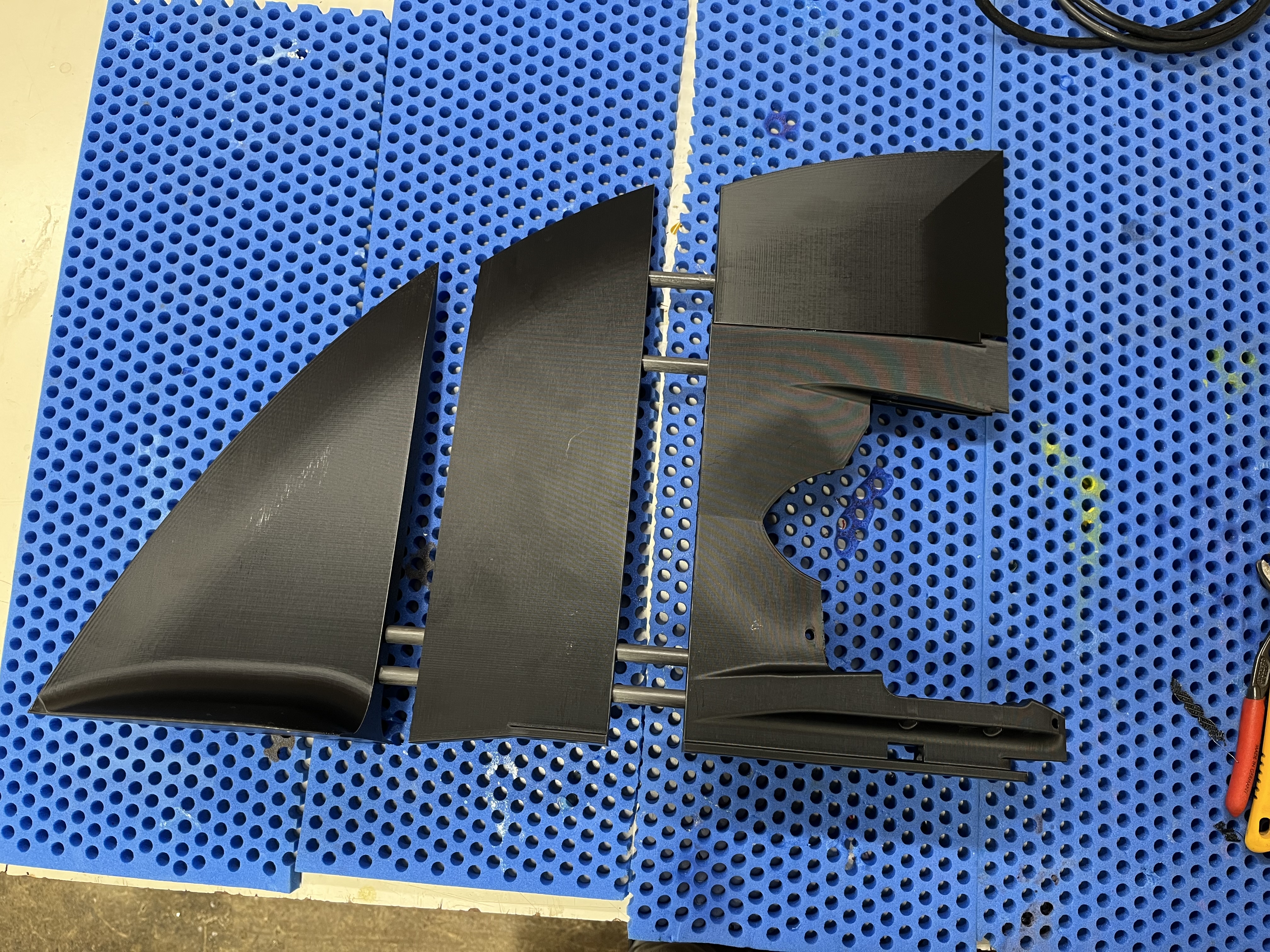

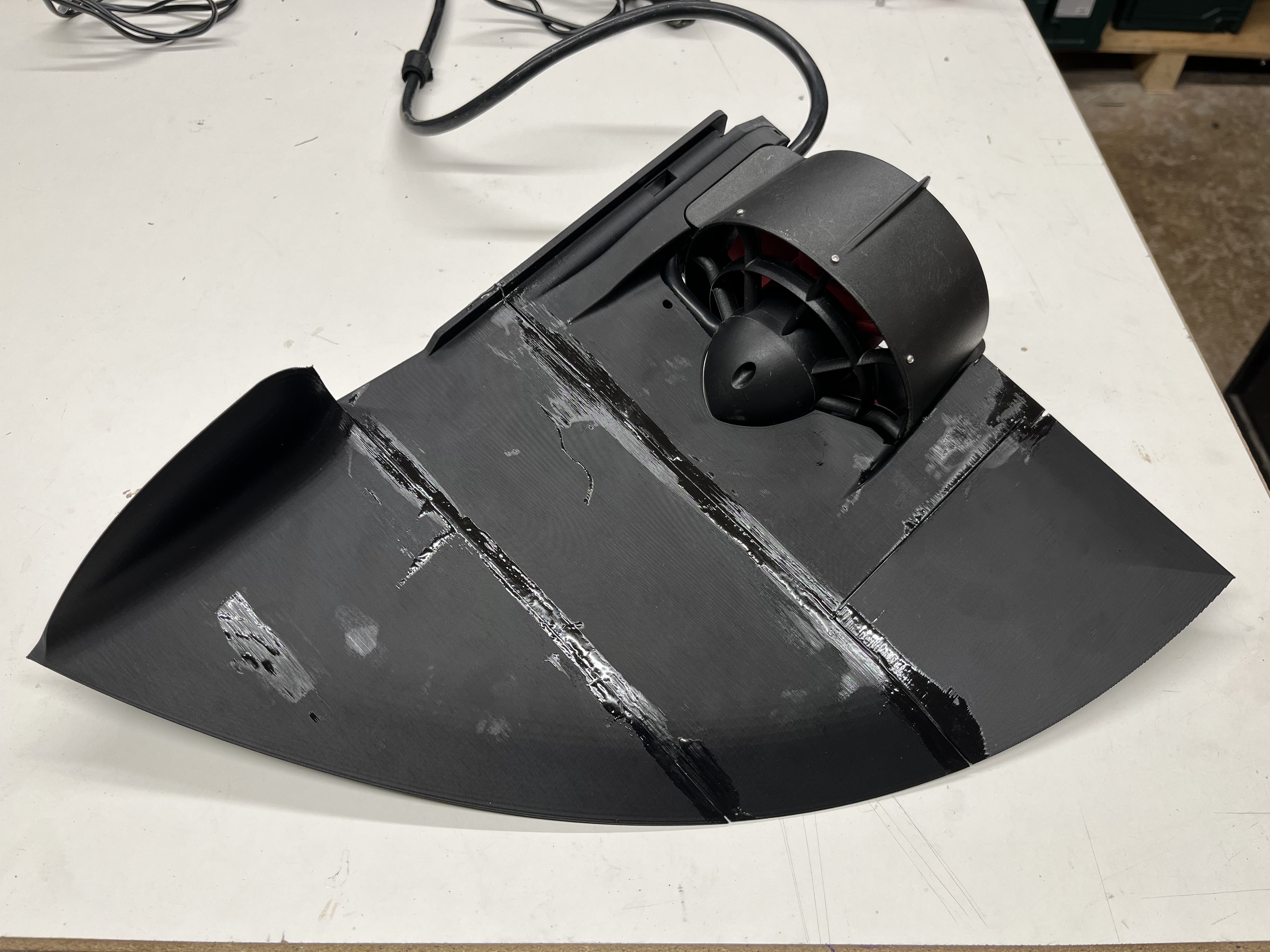

Có bốn lỗ 8mm xuyên qua tất cả các bộ phận. Tui đề xuất nhét các thanh hoặc ống carbon 8mm vào để định vị các bộ phận khi dán keo. Ngoài ra, mấy cái thanh này sẽ giúp cái vây cứng cáp hơn nhiều.

Phiên bản nhỏ hơn của Vây có một lỗ 6mm cho thanh carbon 6mm, vì thanh 8mm sẽ quá rộng.

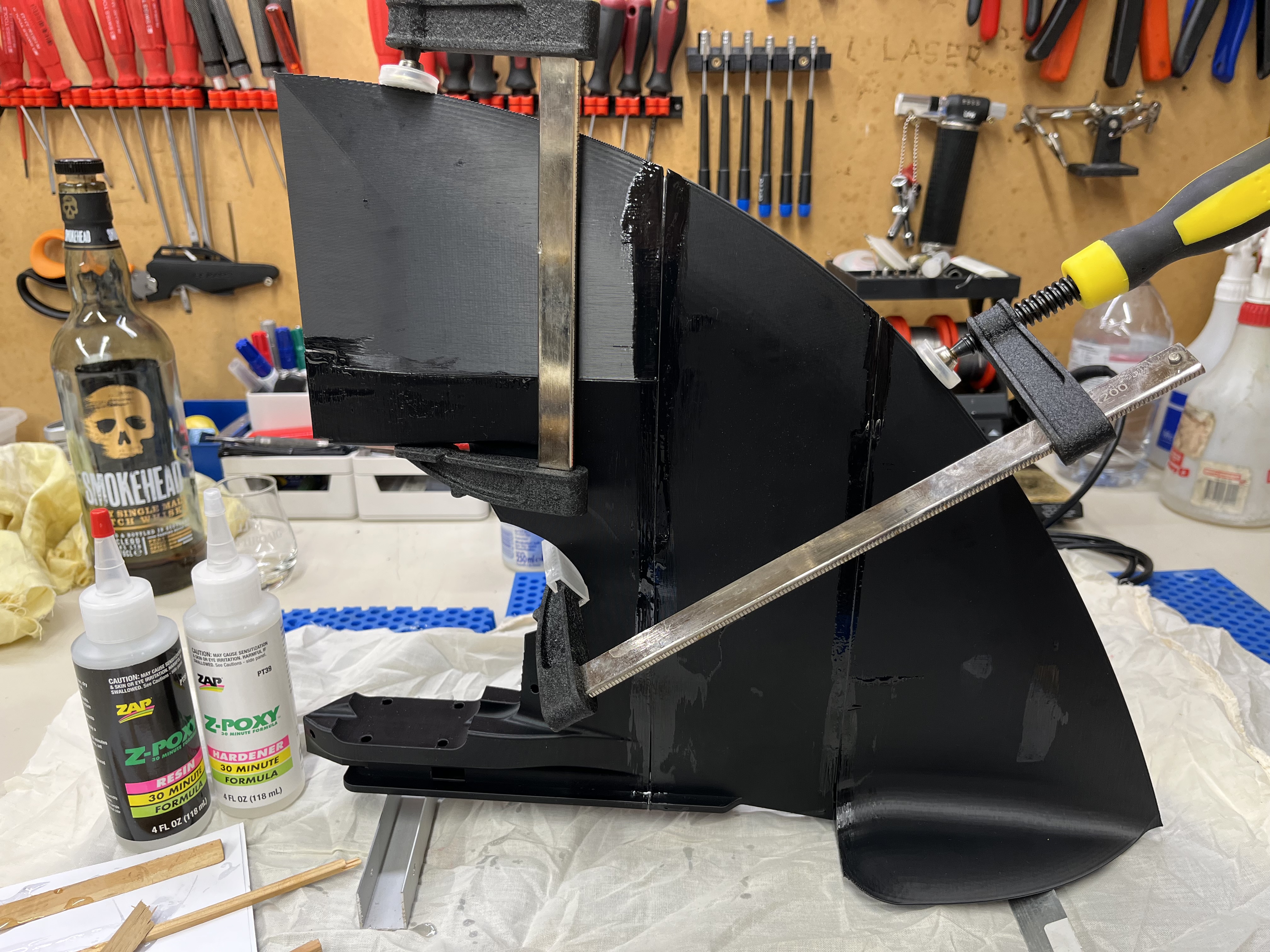

Tui đã dùng keo Epoxy 30 phút để dán tất cả lại với nhau.

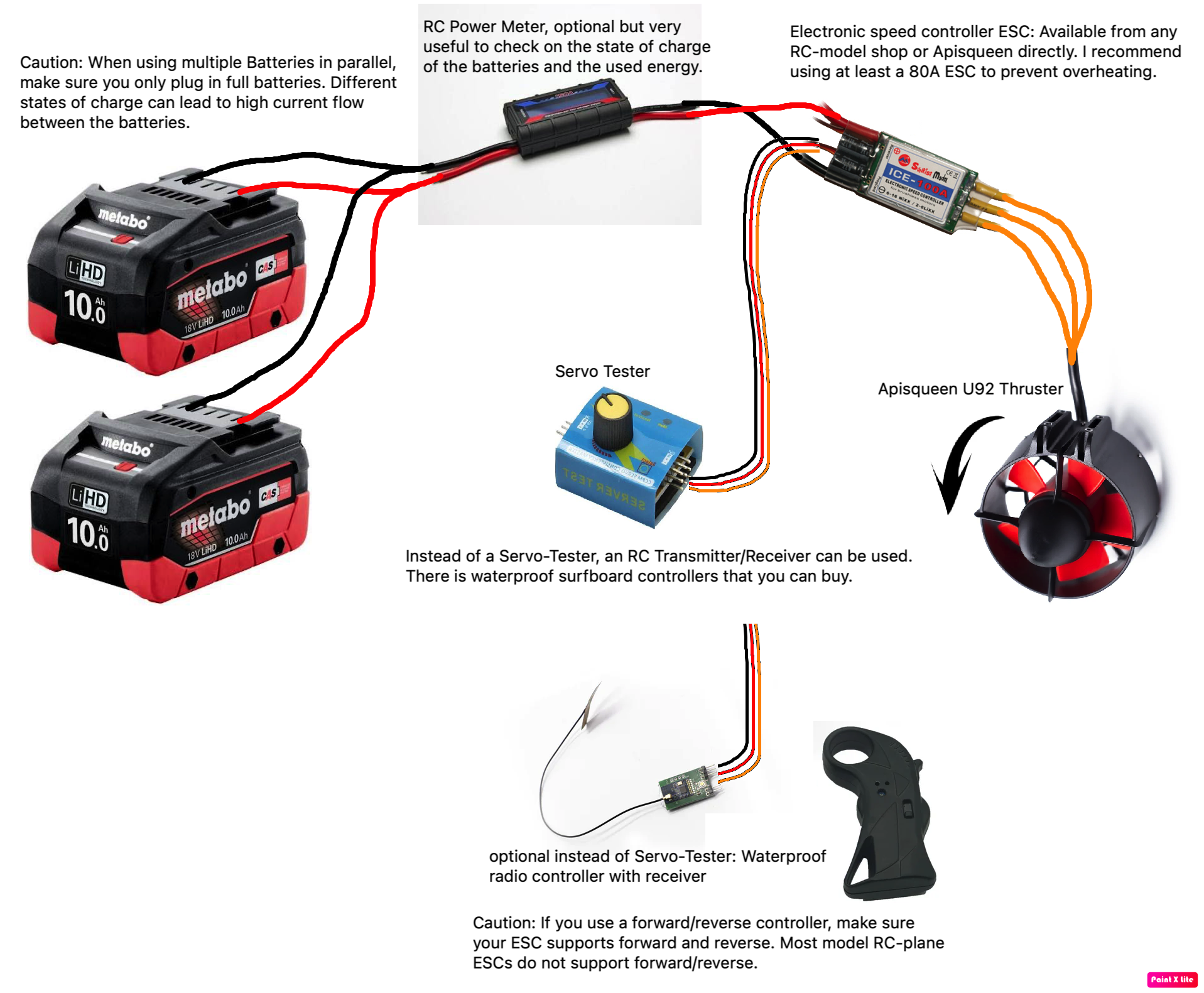

Điện tử:

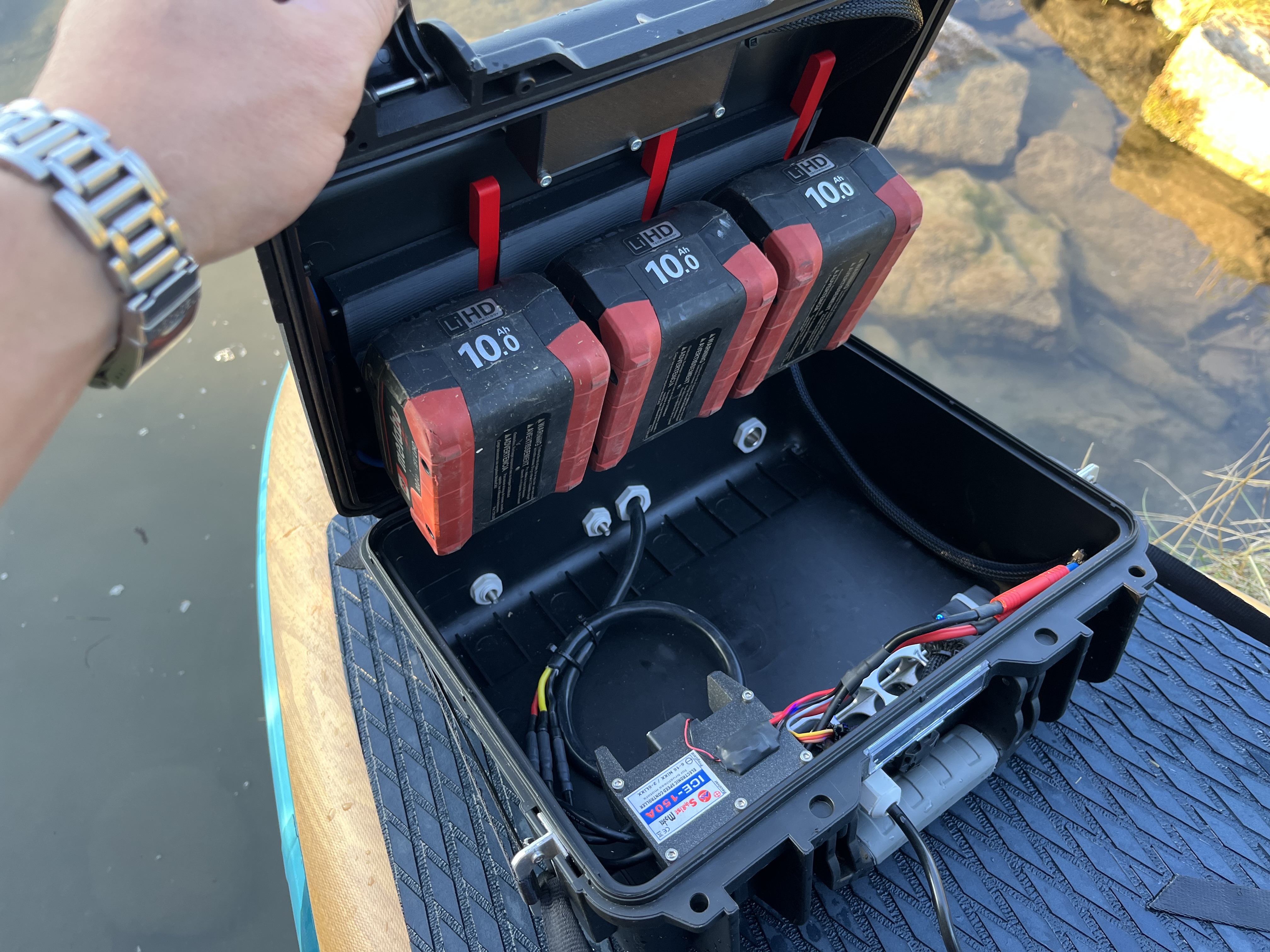

Pin: Như bạn thấy đó, tui dùng pin 18V của Dụng cụ điện, chúng đủ mạnh và tui cũng có sẵn mấy cục. Tui xài ba cục pin Metabo 10Ah. Thời gian chạy được khoảng 1 tiếng khi chạy hết ga hoặc 2-3 tiếng ở chế độ trung bình.

Dòng điện ở 20V và ở công suất tối đa dao động quanh mức 25A. Tốc độ khoảng 7km/h. Sử dụng 24-28V (Li-Ion 6-7S) nếu bạn muốn tốc độ cao hơn.

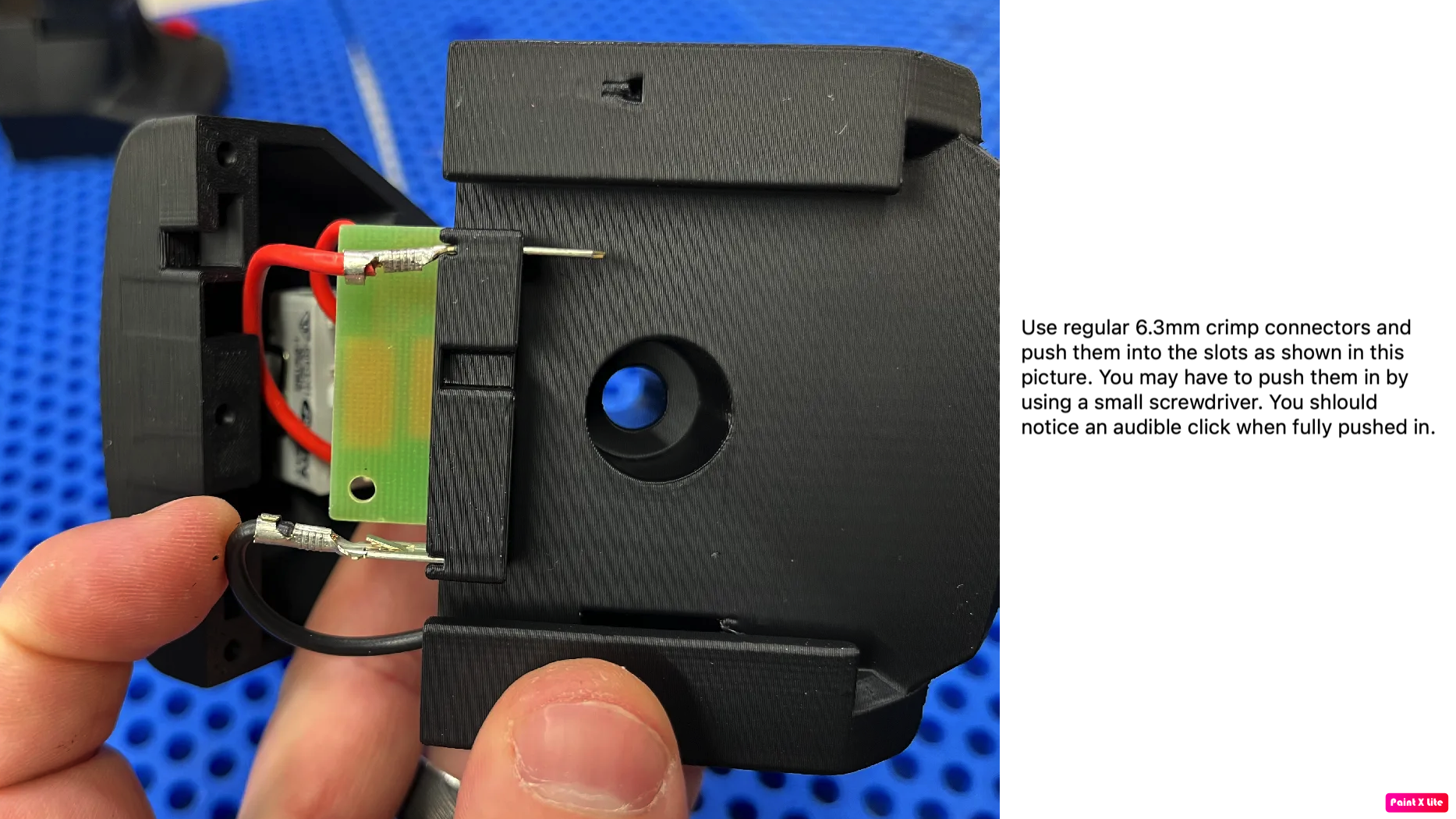

Bạn sẽ tìm thấy bộ chuyển đổi pin Metabo 18V và Bosch 18V trong các file. Bạn có thể tìm thấy bộ chuyển đổi cho các hãng pin dụng cụ điện khác trên printables.

ESC: Bạn cũng cần một cái ESC, bộ điều khiển tốc độ điện tử. Về cơ bản bạn có thể dùng bất kỳ cái RC-ESC rẻ tiền nào miễn là nó chịu được dòng điện liên tục khoảng 30A mà không bị quá nhiệt. Tui khuyên dùng ít nhất là ESC 80Amps. Dĩ nhiên, bạn cũng có thể dùng ESC thuyền RC làm mát bằng nước nhưng trong trường hợp của tui, một cái ESC máy bay rẻ tiền cũng xài tốt.

Bạn có thể muốn xài một cái quạt nhỏ để làm mát ESC vì không có luồng khí nào cả.

Cảnh báo: Hãy đảm bảo rằng bạn đã bật Chế độ ngắt điện áp thấp (Low Voltage Cutoff) của ESC. Nếu không, bạn có thể xả hết pin và làm hỏng chúng.

Bộ điều khiển: Tui điều khiển ESC qua Bộ kiểm tra Servo và biến trở. Dĩ nhiên, bạn cũng có thể mua mấy cái bộ điều khiển ván lướt sóng không dây, chống nước xịn sò đó, mà tui thì keo quá không mua đâu, haha.

Thiết bị đo công suất: Tui xài một trong mấy cái RC-Wattmeter rẻ tiền đó. Xài ngon lành - bạn có thể thấy mức tiêu thụ điện, điện áp, dòng điện và quan trọng nhất là dung lượng đã xài.
