Màn Hình Splitflap Nhỏ Gọn

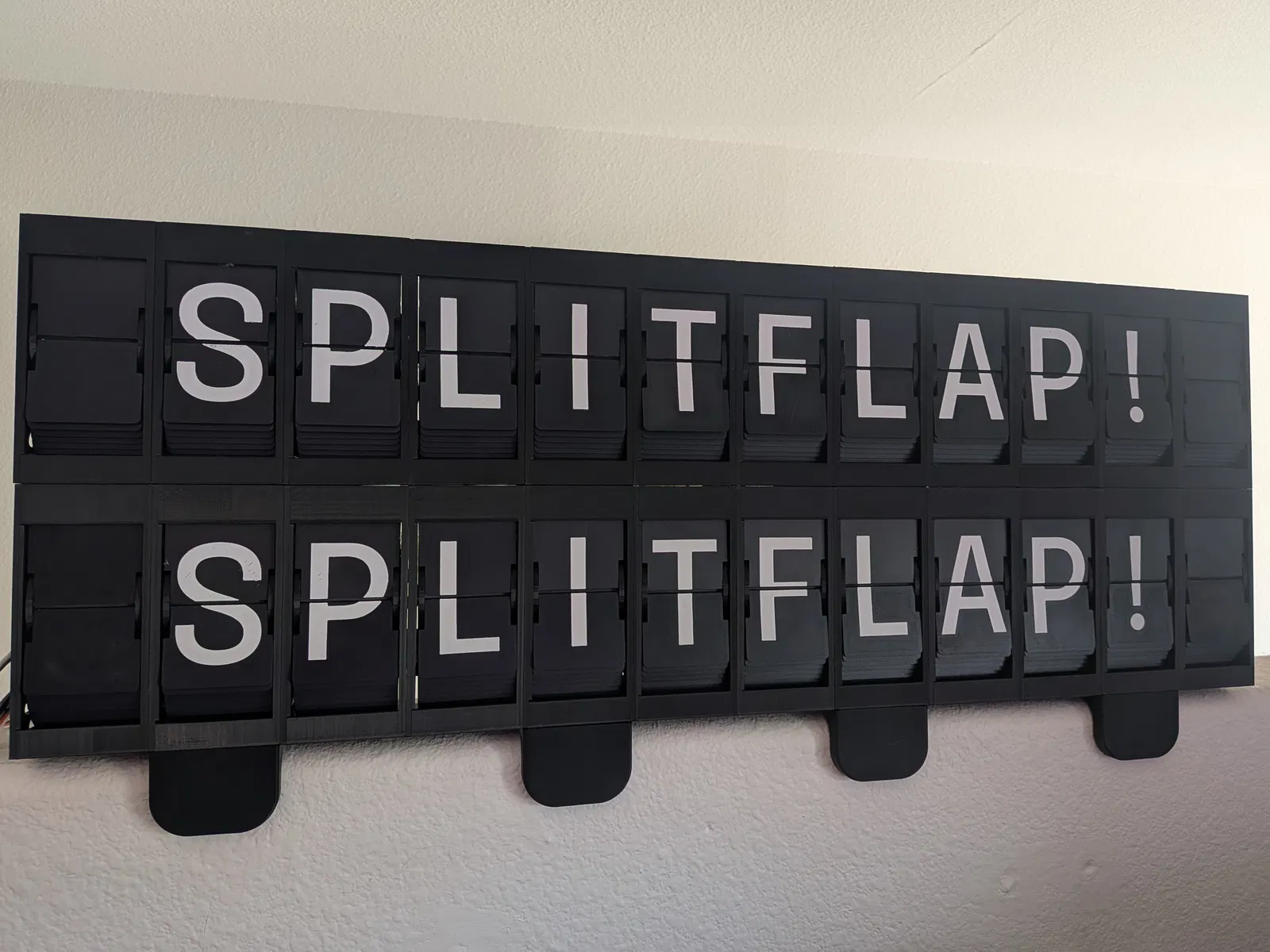

Tái hiện lại dự án Splitflap V2 của Scottbez, phiên bản này được tối ưu hóa cho in 3D, nhỏ gọn và không cần vỏ bọc. Sử dụng cùng phần cứng và phần mềm với bản gốc, thiết kế này giảm đáng kể kích thước giữa các ký tự và cho phép gắn trực tiếp các mô-đun với nhau.
Mô tả
Giới thiệu
Dự án này là sự tái hiện lại công trình tuyệt vời của Scottbez trong dự án Splitflap (V2). Sẽ không có gì khả thi nếu không có những nỗ lực của họ, vì vậy hãy ủng hộ họ nhé (bao gồm cả cửa hàng Etsy của Scott, nơi tôi đã lấy tất cả linh kiện điện tử cho màn hình của mình!) :)
Do đó, dự án này sử dụng phần cứng và phần mềm được chỉ định trong dự án đó cho bản phát hành V2. Hãy đảm bảo bạn hiểu các yêu cầu về phần cứng/phần mềm trước khi xem xét phương pháp in 3D này!
Ngoài ra, khi sử dụng firmware của Scott, hãy nhớ đảo ngược chiều quay của động cơ bằng cách sử dụng cờ trình biên dịch -DREVERSE_MOTOR_DIRECTION trong tệp platformio.ini.
Tính năng
So với thiết kế Splitflap ban đầu, có một vài cải tiến đáng chú ý mà tôi muốn tập trung vào:
- Không thay đổi PCB/Phần cứng/Phần mềm.
- Scottbez và tất cả những người đóng góp cho dự án ban đầu đã đưa ra rất nhiều quyết định tuyệt vời về phần cứng và phần mềm, và tôi muốn việc chuyển đổi sang một thiết kế nhỏ gọn trở nên dễ dàng (và tôn trọng!) nhất có thể. Do đó, dự án này sử dụng tất cả các PCB, cánh, đai ốc, bu lông, servo, Phần mềm, v.v. ban đầu của dự án Splitflap (v2) làm nguồn cảm hứng.
- Tối ưu hóa cho in 3D.
- Ngoại trừ Cuộn dây, không cần hỗ trợ trên bất kỳ bộ phận nào, và tất cả các bộ phận đều được thiết kế với mục đích dễ dàng in 3D.
- Nhỏ gọn.
- Thiết kế ban đầu yêu cầu các ký tự được phân tách bằng (khoảng) chiều rộng của động cơ servo. Ban đầu tôi đã thực hiện thiết kế lại này để có thể gắn các servo bên trong trục Cuộn dây, như mọi người trên máy chủ Discord Splitflap tuyệt vời đã gợi ý. Điều này làm giảm khoảng cách giữa các ký tự từ ~28mm xuống còn khoảng 9-10mm.
- Không cần Vỏ bọc.
- Thiết kế ban đầu yêu cầu bạn phải làm một vỏ bọc để chứa các đơn vị, và gắn các PCB để có thẩm mỹ tốt mà không lộ đai ốc/bu lông. Do đó, trong thiết kế này, các ký tự có thể gắn trực tiếp vào nhau, theo chiều ngang VÀ chiều dọc, và thậm chí còn có các phụ kiện tùy chọn để gắn các PCB có liên quan.
- ^ LƯU Ý: Công việc vẫn đang tiếp tục cho các bộ phận "nắp cuối" cho một màn hình hoàn chỉnh.
- Có tính đến việc mở rộng.
- Với việc gắn theo chiều ngang/dọc và các điểm gắn PCB tùy chọn, điều này mở ra khả năng cho những người muốn gắn Splitflaps của họ vào kệ, tường, màn hình khác, v.v.
Cài đặt In
Tôi đã in các bộ phận của mình bằng PLA trên máy Bambu X1C/P1P, vòi phun 0.4mm / lớp cao 0.2mm, với cài đặt tiêu chuẩn 3 lớp tường và 15% độ đặc. Cuộn dây là bộ phận duy nhất cần hỗ trợ, tất cả các bộ phận khác sẽ in mà không cần cài đặt đặc biệt.
Đảm bảo bạn in trên máy có đầu ra nhất quán/đáng tin cậy trong giới hạn dung sai. Tôi không điều chỉnh bản in nhiều, nhưng các bộ phận Cuộn dây đặc biệt yêu cầu một số chi tiết nhỏ, và có khả năng là nguyên nhân đầu tiên gây ra bất kỳ sự cố nào bạn có thể gặp phải.
Lắp ráp
- Hiện tại, việc lắp ráp Cuộn dây yêu cầu keo Siêu dính/Keo CA. Tôi không thích điều này, nhưng tôi đã thiết kế lại cuộn dây nhiều lần, và việc dán 2 bộ phận lại với nhau là lựa chọn đáng tin cậy nhất, so với việc sử dụng nhiều giá đỡ và các lỗ cánh cần nhiều công sức làm sạch sau khi in. Cuộn dây và Nắp Cuộn dây có một "chốt" định vị nhỏ, hãy đảm bảo căn chỉnh nó khi dán chúng lại với nhau!
Hy vọng việc lắp ráp sẽ khá đơn giản, tương tự như việc lắp ráp các màn hình Splitflap ban đầu.
Đối với mỗi ký tự, bạn sẽ cần:
- Mỗi bộ phận in một cái, "Giá đỡ" là tùy chọn
- 2 bu lông/đai ốc M4 cho Servo
- 1 bu lông/đai ốc M4 cho Cảm biến
- 3 bu lông/đai ốc M4 để gắn tấm Trái/Phải
- (Tùy chọn) 1 bu lông/đai ốc M4 cho "điểm dừng" Cánh ở phía dưới
Một điểm khéo léo trong thiết kế (không khoe khoang) là những chiếc bu lông được sử dụng để gắn tấm Trái vào tấm Phải cũng được sử dụng để gắn các ký tự vào nhau. Vì vậy, việc gắn nhiều đơn vị lại với nhau không yêu cầu thêm đai ốc/bu lông > :)
Hướng dẫn Lắp ráp
- Sử dụng tua vít đầu dẹt nhỏ hoặc công cụ nạy, cẩn thận tháo nắp nhựa màu xanh lam trên đỉnh Servo của bạn. Điều này rất quan trọng, chúng ta cần mọi milimet không gian bên trong Cuộn dây!
-
Lắp ráp/dán cuộn dây, đảm bảo nắp nằm phẳng và bằng trên đầu cuộn dây, và chốt định vị nhỏ khớp vào rãnh tương ứng.
-
Khi keo khô, gắn các cánh vào cuộn dây, đảm bảo giá đỡ nam châm ở bên trái và các ký tự không bị lộn ngược. Hỏi tôi xem tôi biết điều này có thể gây ra vấn đề như thế nào :)
-
Cẩn thận lắp Nam châm vào Cuộn dây, đảm bảo cực tính kích hoạt Cảm biến khi kiểm tra. Đây là kiểu lắp bằng lực ma sát, và sẽ không cần quá nhiều công sức để lắp/tháo. Một vài cú gõ nhẹ vào lục giác nam châm hoặc tương tự, bằng búa, sẽ có tác dụng.

-
Gắn Servo vào Tấm Phải (đai ốc M4 trượt vào khe của chúng, cố định bằng bu lông). Tham khảo hình ảnh bên dưới để biết cách luồn dây cáp. Siết đủ chặt để cố định, nhưng không quá chặt làm nứt nhựa!

-
Gắn Cảm biến vào Tấm Trái. Tùy chọn gắn đai ốc/bu lông Dừng Cánh vào khe phía dưới nếu muốn. Lưu ý rằng trong hình, đầu nối đi ra khỏi PCB hướng về phía máy ảnh, nhưng theo kinh nghiệm của tôi, tốt hơn nên hàn các đầu nối của bạn ở phía bên kia để có thêm không gian.

-
Cẩn thận trượt Cuộn dây vào Tấm Phải/Servo (đảm bảo Cuộn dây thực sự ăn khớp với trục Servo), và đặt trước 3 đai ốc M4 vào các khe trên Tấm Phải, như chỉ ra bên dưới.

-
Gắn Tấm Trái, và đảm bảo Cuộn dây nằm trên "chốt" đỡ nhô ra của Tấm Trái. Cố định các tấm với nhau bằng 3 bu lông M4 đủ chặt, nhưng không siết quá chặt (hình bên dưới chỉ chỉ ra vị trí các bu lông, không phải độ siết).

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Tôi thực sự khuyên bạn nên lắp ráp và kiểm tra từng ký tự riêng lẻ trước khi gắn chúng lại với nhau!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
-
Nếu bạn muốn gắn các ký tự lại với nhau, ở bước 7, hãy sử dụng một Tấm Phải khác cho ký tự tiếp theo của bạn để "kẹp" Tấm Trái của bước 7.

-
(Tùy chọn) Giữa bước 6 và 7, bạn nên kẹp Giá đỡ PCB (cho bo mạch TTGO), hoặc Giá đỡ Trình điều khiển giữa các tấm Trái/Phải (không cần thêm bu lông/đai ốc).
Các PCB được cố định vào các giá đỡ tùy chọn này bằng bu lông M3 và insert nhiệt, hoặc bu lông dài hơn với đai ốc M3.
Bạn chỉ cần 1 giá đỡ PCB cho toàn bộ màn hình của mình và 2 giá đỡ Trình điều khiển cho mỗi 6 ký tự bạn có. Các giá đỡ Trình điều khiển nên được đặt cách nhau như sau:
_ X _ _ X _
Trong đó X biểu thị một ký tự có Giá đỡ Trình điều khiển, và _ là không có.
Lặp lại cho số lượng ký tự bạn có trong màn hình của mình.
Chúc may mắn!
