Mô hình tên lửa Ariane 6 tỷ lệ 1:200

Mô tả

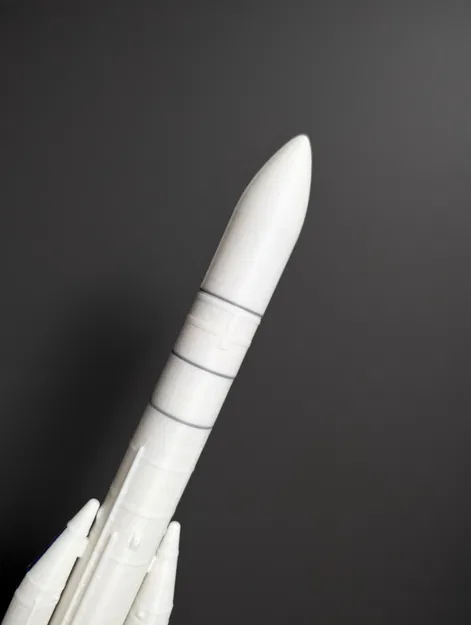

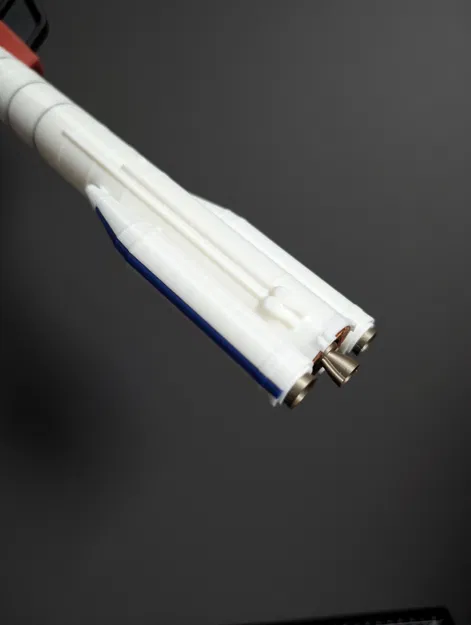

Mô hình Ariane 6 là bản sao chi tiết tỷ lệ 1:200 của tên lửa mới của ESA do ArianeGroup lắp ráp. Mô hình bao gồm nhiều bộ phận được in riêng lẻ, dễ dàng in và lắp ráp.

Kích thước mô hình hoàn chỉnh khoảng từ 28 đến 32cm chiều cao và 8cm chiều rộng.

In ấn

• Có từ 25 đến 37 bộ phận để in, tổng thời gian in cho toàn bộ mô hình khoảng 7h30.

Chọn bộ cấu hình của bạn.

Có nhiều bộ cấu hình có sẵn cho mô hình này, tùy thuộc vào sở thích in và lắp ráp của bạn. (Các tệp tải xuống chứa những gì cần thiết cho mỗi cấu hình.)

Chúng tôi cung cấp 2 cấu hình lắp ráp:

Bộ Ariane 62

• ESR A62
• LLPM A62
• ULPM
• A62_Short_Fairing_White_x1 (Trong thư mục fairing)
• STAND A62
• NAMEPLATE A62 (Multi Parts)
• NAMEPLATE A6 (Multi Parts)
• NAMEPLATE A62 (Multi Color) (Trong thư mục Plate Multicolor)
• NAMEPLATE A6 (Multi Color) (Trong thư mục Plate Multicolor)

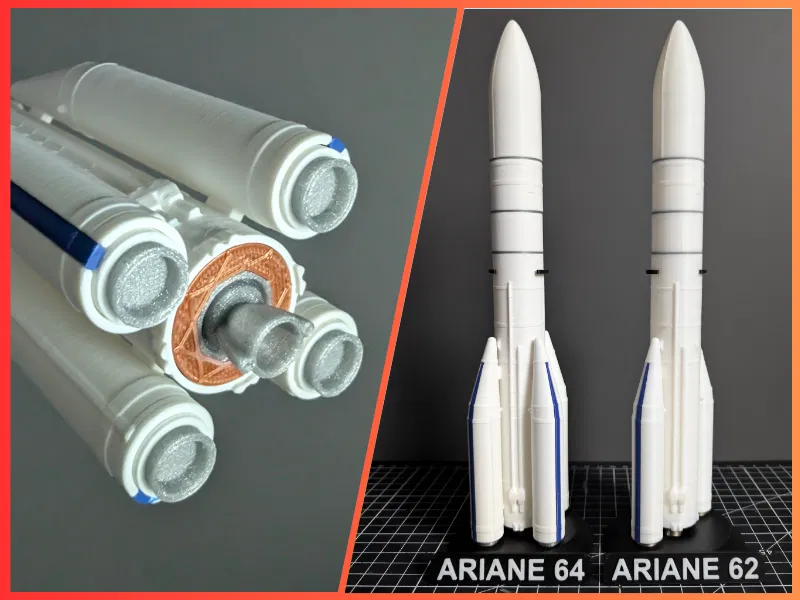

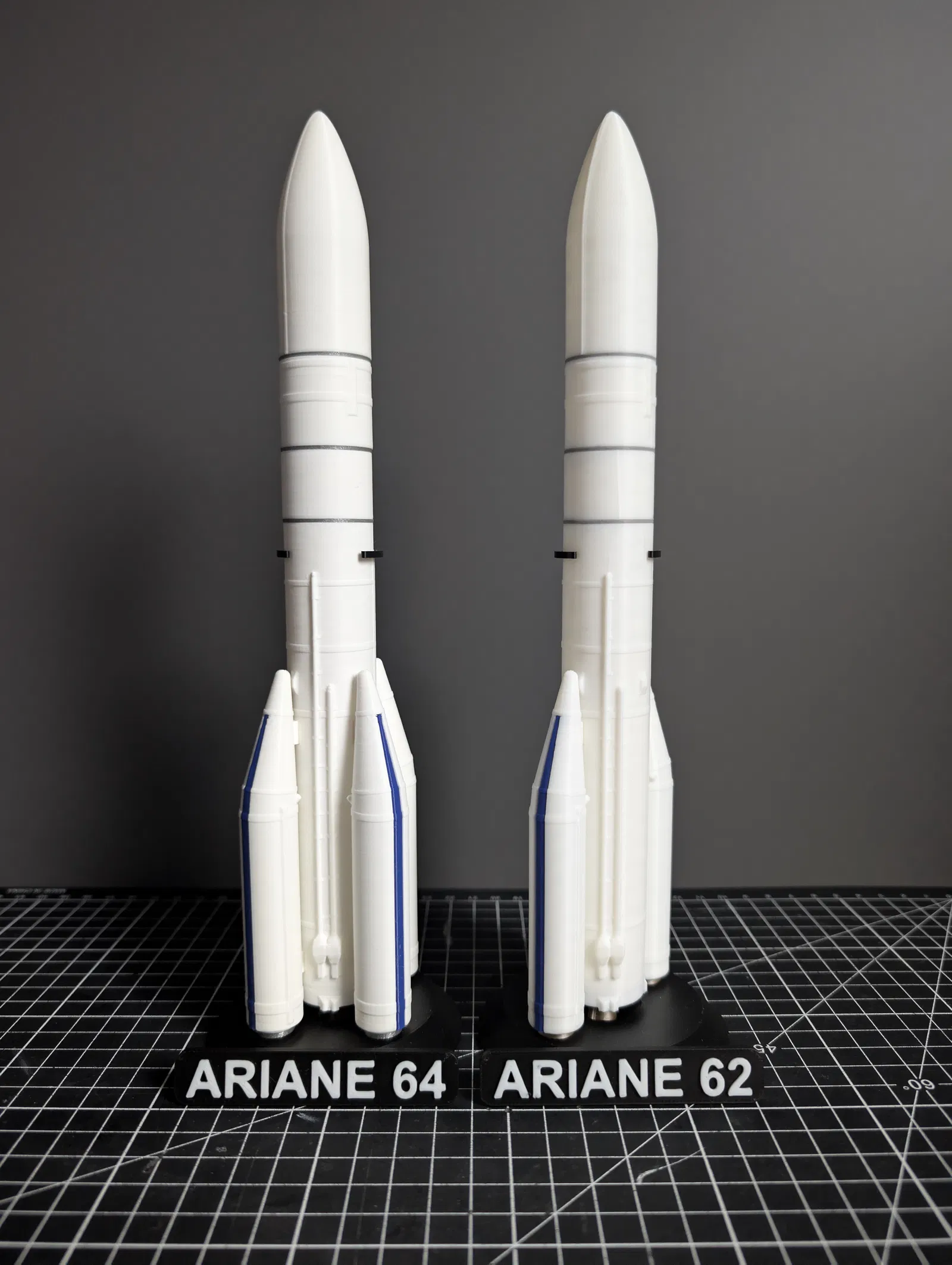

Bộ Ariane 64

• ESR A64
• LLPM A64
• ULPM
• A64_Long_Fairing_White_x1 (Trong thư mục fairing)
• STAND A64
• NAMEPLATE A64 (Multi Parts)
• NAMEPLATE A6 (Multi Parts)
• NAMEPLATE A64 (Multi Color) (Trong thư mục Plate Multicolor)
• NAMEPLATE A6 (Multi Color) (Trong thư mục Plate Multicolor)

Hướng dẫn lắp ráp và in ấn

• Vì mô hình này không có nhiều bộ phận, tôi chưa làm hướng dẫn lắp ráp. Nếu có yêu cầu, tôi sẽ làm.

Mẹo

Cài đặt

• Đối với một số bộ phận, bạn sẽ cần đến bộ phận hỗ trợ (supports), hãy xem hướng dẫn lắp ráp và hình ảnh.
• Đối với đế, nên in với 3 lớp vỏ (perimeters) để tránh lộ phần ruột bên trong (infill).
• Nếu một số bộ phận bị lỏng hoặc không khớp, bạn có thể thay đổi tỷ lệ +/- 1% trong slicer để có độ khớp tốt hơn.

In ấn

• Để có kết quả cuối cùng tốt hơn, tôi khuyên bạn nên in bộ phận Jonction_Block cuối cùng để có thể điều chỉnh kích thước cho phù hợp với bản in của bạn và có độ khớp tốt hơn trong quá trình lắp ráp.
• Làm theo hướng dẫn in được xuất bản trên Instructables.

Sau khi in

• Bạn có thể cần chà nhám các khu vực nối giữa các bộ phận để có bề mặt mịn hơn.
• Ngoài ra, tôi khuyên bạn nên dùng keo để tăng độ chắc chắn và bền.
• Làm theo hướng dẫn lắp ráp được xuất bản trên Instructables.

Tên kỹ thuật

• A62 : Ariane 62, phiên bản có 2 tầng đẩy.
• A64 : Ariane 64, phiên bản có 4 tầng đẩy.
• ESR : Viết tắt của Equipped Solid Rocket, các tầng đẩy rắn.
• LLPM : Viết tắt của Lower Liquid Propulsion Module, tầng thứ nhất.
• ULPM : Viết tắt của Upper Liquid Propulsion Module, tầng thứ hai.
• Interstage: bộ phận nối giữa tầng hai và tầng một.
• Vulcain : Động cơ tầng một của Ariane 6
