Ê Tô Để Bàn - Tối Ưu Cho FDM

LỊCH SỬ CẬP NHẬT

v1.2.1 - Phiên bản Bulong Cánh

• Điều chỉnh các chi tiết Tay nắm + Nắp để giảm tường mỏng và các chi tiết khó cắt lát đúng cách. Vẫn cần hỗ trợ cho Nắp 1.

v1.2f - Phiên bản Bulong Cánh

• Thêm tay nắm xoay, cho phép người dùng sử dụng Bulong Cánh M10 (đầu tròn) + 1x vòng đệm M10 thay vì Bulong lục giác (Lưu ý: Các chi tiết nắp SẼ cần hỗ trợ - cho đến khi tôi tinh chỉnh nó sau. Vui lòng kiểm tra bên dưới để biết các phép đo phù hợp với bulong cánh hoặc chỉnh sửa tệp STEP.)

v1.2f - Sửa phần bo tròn trên Tay nắm xoay để dễ dàng lắp đặt trên tất cả các mẫu, kể cả các mẫu cũ gặp khó khăn khi lắp.

• Giảm phần bo tròn trên Tay nắm xoay từ 4mm xuống 2mm

v1.2 - Tăng cường một số bộ phận và sửa lỗi khe hở tay nắm (xem video Bài kiểm tra độ bền khoai tây: Phần 2 và Phần 3 để xem cập nhật v1.2)

• Cải thiện độ bền của Tay nắm xoay + Chặn Bulong.stl, và thêm các gân tăng cường chống nứt - Hiện yêu cầu 1x Vòng đệm M10 <= 20x2mm. Thay đổi này đẩy Vít dẫn về phía trước 2mm. (Tương thích với v1.1 và v1.0 nhưng cần Nắp chặn Bulong 1 và 2 phiên bản v1.2)
• Đại tu Nắp chặn Bulong 1 và 2 với khe hở chặt hơn, không gian cho vòng đệm và các gân chống nứt.
• Thêm khe hở vào Thân chính cho khe tay nắm - việc lắp Tay nắm xoay + Chặn Bulong sẽ dễ dàng hơn nhiều.
• Cập nhật Thân chính Nắp chặn Bulong.stl để khớp với khe hở mới.
• Vít dẫn đã được đẩy về phía trước 2mm để tạo không gian cho vòng đệm mới - Điều này sẽ làm giảm 2mm chuyển động của hàm kẹp từ cuối.
• Tua vít này giờ đây chính thức có thể nghiền nát một củ khoai tây kể từ phiên bản này.

v1.1 - Sau một số phản hồi từ người dùng, tôi đã tăng cường một số khu vực có điểm chịu lực yếu.

• Làm tròn một số góc để giảm vết nứt do ứng suất.
• Vát cạnh khu vực chặn bulong để giảm ứng suất tại các góc.
• Làm dày đế Thân chính để giảm độ võng (Thay đổi này làm giảm phạm vi kẹp bàn tối đa xuống khoảng 48mm).
• Miếng đệm TPU được rút ngắn 2mm.
• Loại bỏ một mặt lỗi trên Thân chính.

GIỚI THIỆU

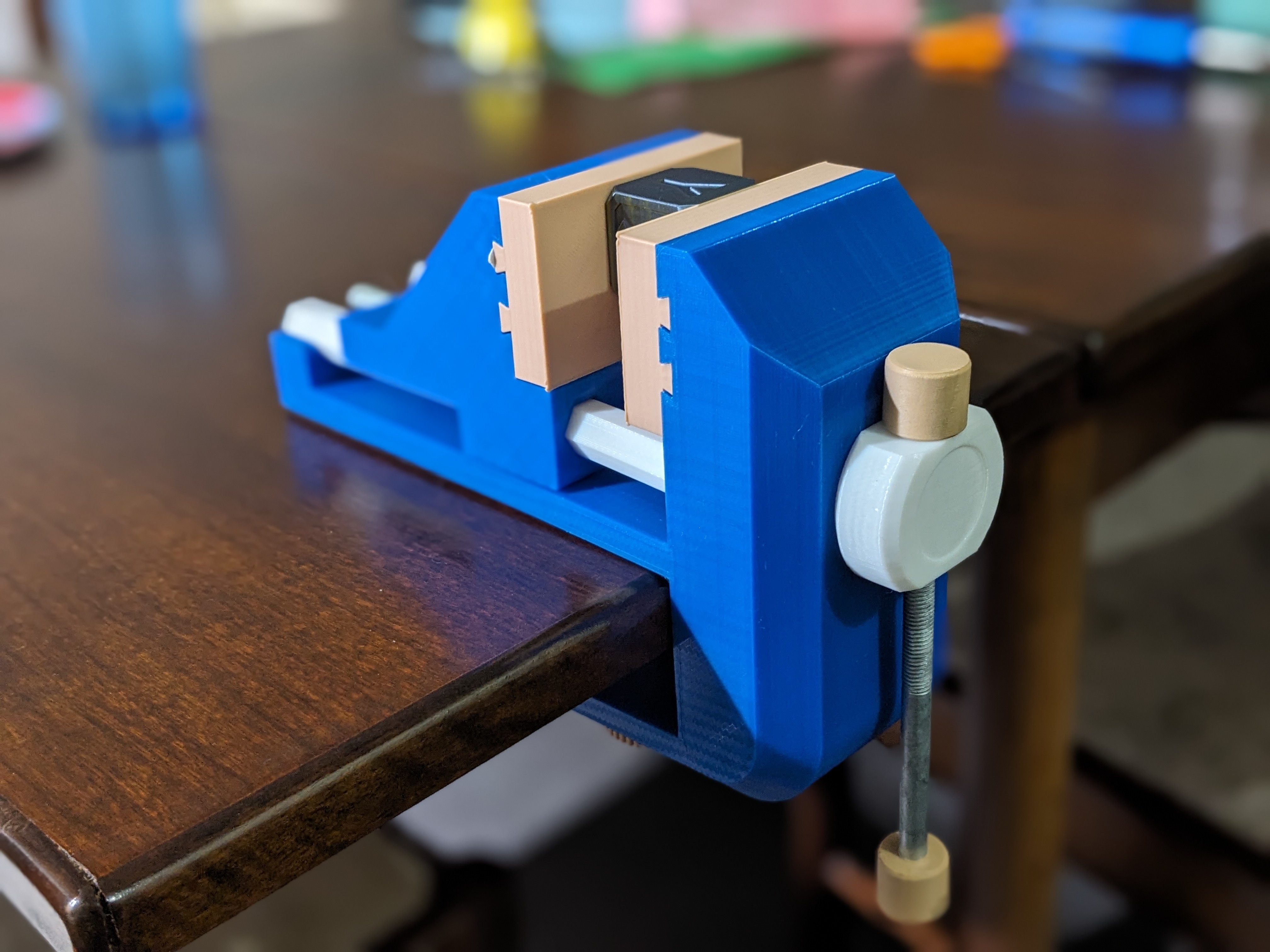

Tôi muốn có một cái ê tô để bàn có thể dùng phần cứng để dẫn hàm kẹp, và được tối ưu hóa hoàn toàn cho việc in 3D không cần hỗ trợ. Các mục tiêu cho bản dựng này để tối đa hóa hiệu quả và khả năng tiếp cận:

• Sử dụng phần cứng dễ kiếm - để dẫn hàm kẹp / không cần các bộ phận ren in 3D yếu.
• Tối ưu hóa định hướng đường lớp in - để ngăn ngừa các điểm lỗi quan trọng / giảm hiệu ứng tiếp xúc "ngược chiều vân".
• Tối ưu hóa cho FDM - không có vát đáy hoặc đỉnh lỗ tròn, không cần hỗ trợ, và ít hoặc không cần cầu nối.
• Phù hợp với khay in 220x220 với phạm vi chuyển động hàm kẹp và tùy chọn tùy chỉnh khá.

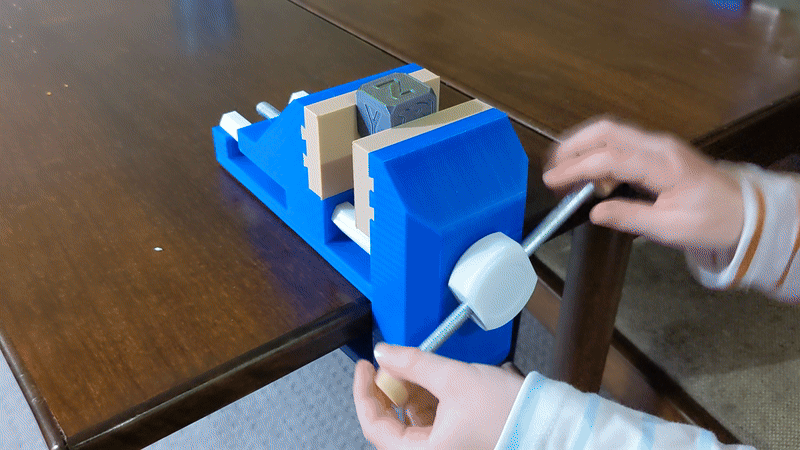

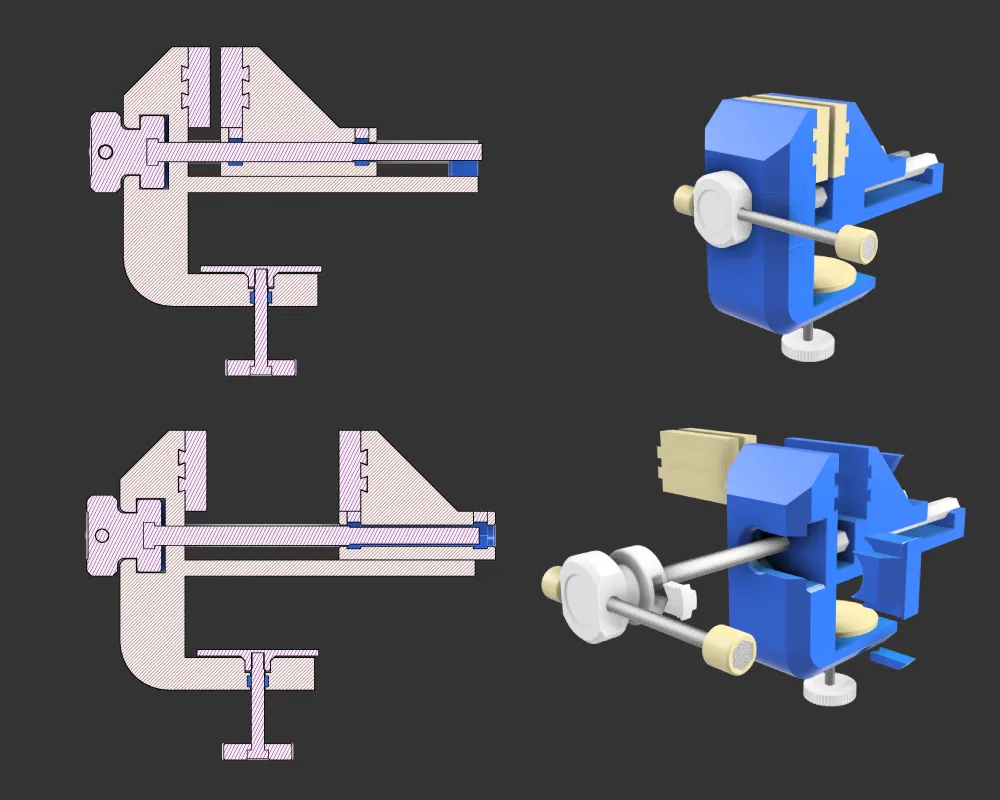

Lắp ráp chính được in nghiêng sang bên trái để tối đa hóa độ bền của đường lớp in, cho phép in không cần hỗ trợ và cho phép các bộ phận trượt mượt mà khi kết nối thanh ray với hàm kẹp.

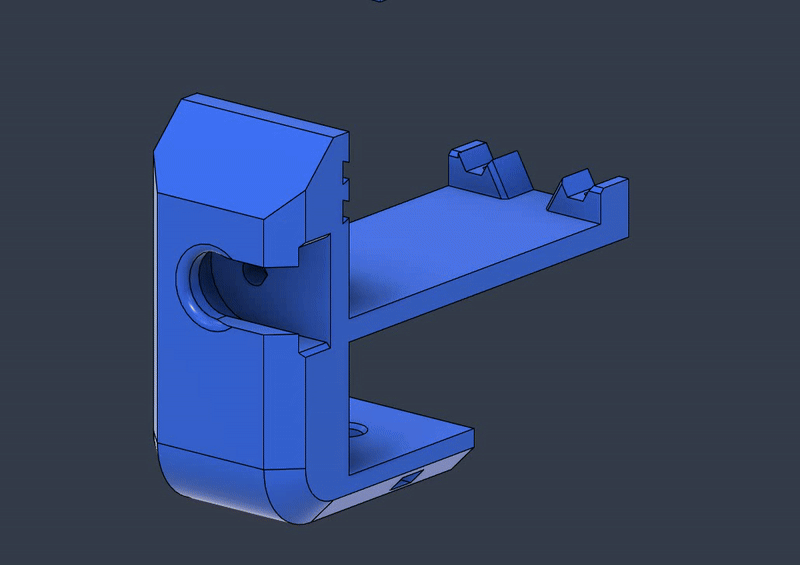

Tất cả các lỗ đều được vát cạnh hình giọt nước, thuôn về phía bên phải của ê tô để dễ dàng in trên mặt trái mà không cần hỗ trợ. Hầu hết các phần nhô ra không vượt quá ~35 độ ở mức tối đa, và ít hoặc không cần cầu nối.

Do các đặc tính độc đáo của đường lớp in, chúng ta có thể tận dụng các gờ nhỏ và gờ nổi trên nhựa in để tạo ra ma sát khóa giữ kẹp rất chặt. Thực tế này kết hợp với đòn bẩy mà thanh xoay cung cấp giúp kẹp các vật dụng một cách chắc chắn.

Đối với bất kỳ ai quan tâm đến cường độ nén, đây là nỗ lực của tôi để nghiền nát một củ khoai tây sống:

Video này trình bày mẫu thử nghiệm của tôi (v1.0) với PETG 4 lớp tường (màu xanh) và các bộ phận chèn kẹp PLA (màu be). Còn nhiều chỗ để cải thiện, và tôi đã làm dày một số khu vực cho v1.1 để giúp giảm độ cong và các điểm nứt do ứng suất.

Chỉnh sửa: …và vì lý do nào đó, rất nhiều người muốn xem phần hai. Đây là nó:

Kết luận đầy kịch tính:

Tay nắm xoay + Chặn Bulong.stl sẽ được cập nhật cho v1.2. Sẽ cần một vòng đệm M10.

Vui lòng không kẹp chặt các vật dụng mà không gắn vào bàn trước. Hành động kẹp sẽ gây ra độ võng xuống và có thể nứt ứng suất ở thân chính.

DANH SÁCH VẬT TƯ

LƯU Ý: Phần cứng sau đây có thể tùy chỉnh. Đây là những gì tôi đã sử dụng nhưng hãy kiểm tra khu vực bên dưới để biết các tùy chọn khác.

Vít dẫn

• 1x Bulong lục giác M10x200mm - ren một phần 80mm hoặc ren đầy đủ
• 1x Đai ốc M10
• (v1.2) 1x Vòng đệm M10 20x2mm

Liên kết đến Vít dẫn (cho người Úc)

https://www.bunnings.com.au/zenith-m10-x-200mm-zinc-plated-hex-head-bolts-and-nuts_p0510460

HOẶC

• 1x Bulong cánh M10x200 - ren một phần hoặc ren đầy đủ
• 1x Đai ốc M10
• (v1.2) 1x Vòng đệm M10 20x2mm

Thanh xoay

• 1x Bulong lục giác M8x150

https://www.bunnings.com.au/zenith-m8-x-150mm-hot-dipped-galvanised-hex-head-bolt-and-nut_p2310074

Kẹp bàn

• 1x Bulong lục giác M8x80
• 2x Đai ốc M8
• 1x Vòng đệm M8

Thanh ray lục giác

• 2x M4x20 SHCS (Bất kỳ loại M4x10 - M4x20 nào cũng được)

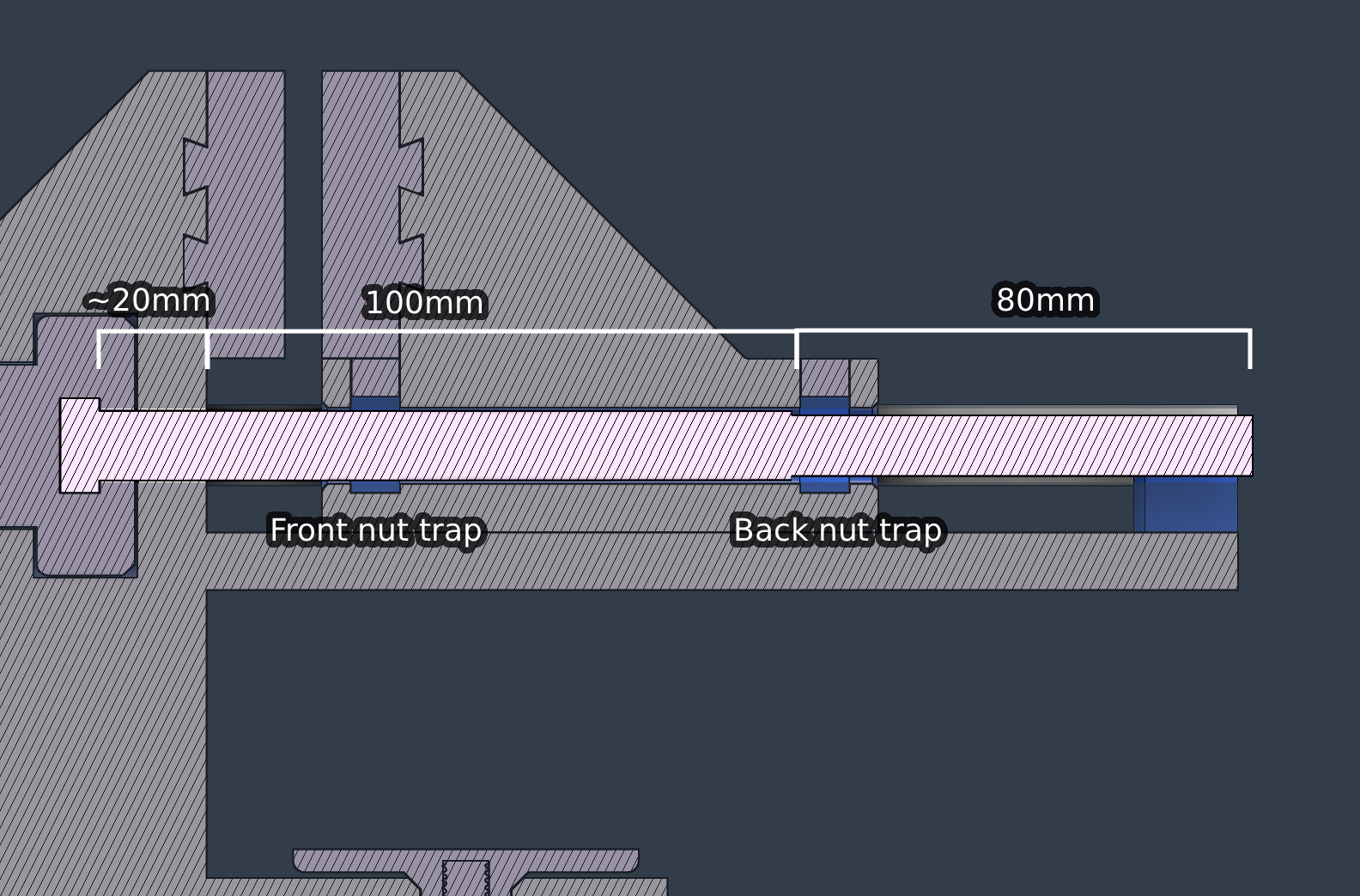

Hàm kẹp được dẫn động bởi một vít Bulong lục giác M10x200 (hoặc Bulong cánh) và một đai ốc M10 bị kẹp. Vít có 80mm ren ở cuối, nhưng có thể dễ dàng sử dụng vít có độ dài / ren khác nhau với sự đánh đổi là chuyển động hàm kẹp ít hơn - ví dụ, vít tôi sử dụng cho phép chuyển động hàm kẹp ~80mm. Bạn cũng có thể sử dụng đai ốc phía trước với vít M10 ren đầy đủ để cho phép chuyển động hàm kẹp khoảng (chiều dài ren trừ ~30mm) - nhưng điều này sẽ yêu cầu chỉnh sửa tệp STEP để loại bỏ các điểm dừng.

Phần giữ đai ốc phía trước không tương thích với vít ren một phần, vì phần không có ren lớn hơn phần ren.

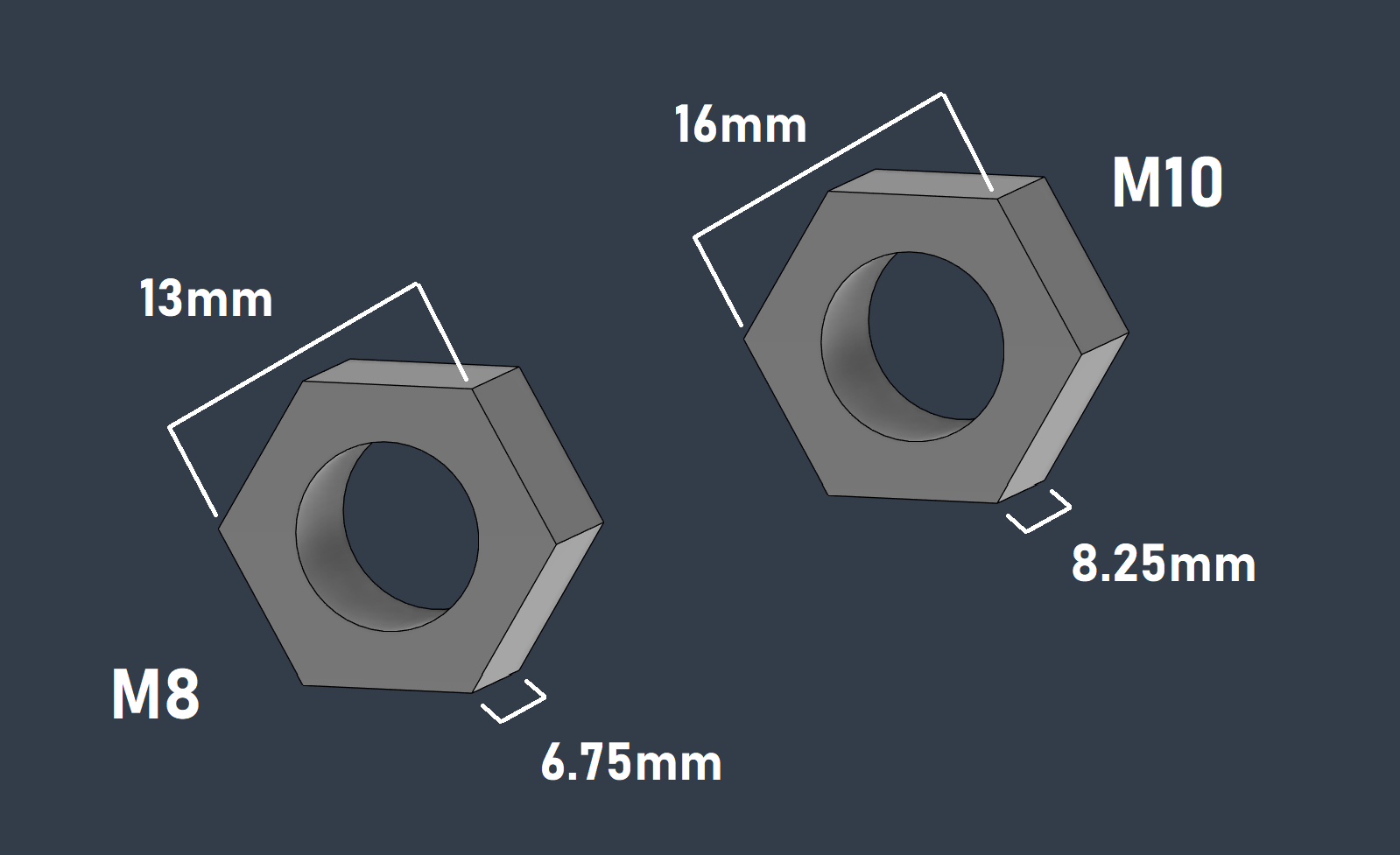

Vui lòng đảm bảo đai ốc của bạn không lớn hơn các kích thước sau đây cho các rãnh đai ốc (hoặc sửa đổi tệp STEP):

• Đai ốc M8 - dài 13mm x cao 6.75mm
• Đai ốc M10 - dài 16mm x cao 8.25mm
• Đầu bulong M10 - dài 16mm x cao 7.00mm - HOẶC

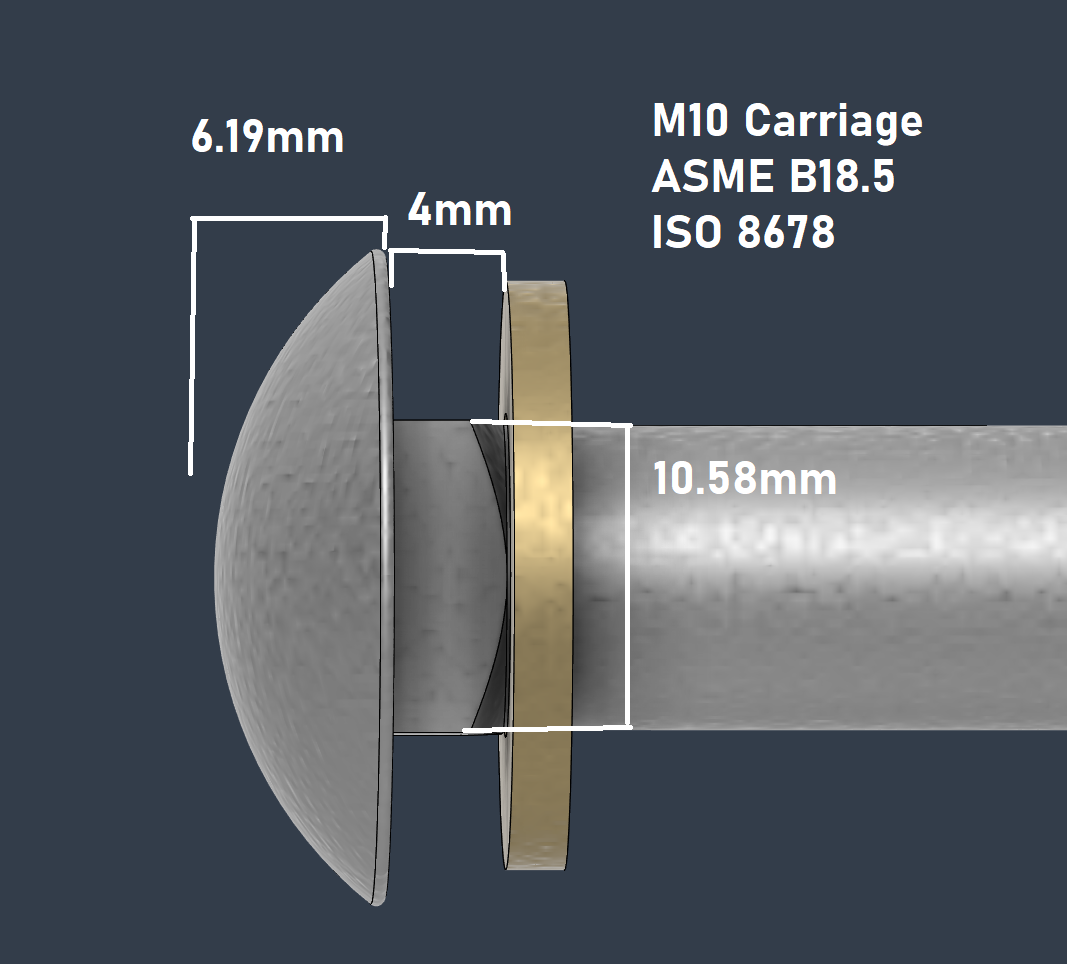

• Bulong cánh M10 - Đường kính đầu <25mm x <6.19mm chiều cao, và cổ vuông ~10.5mm x 4mm chiều cao
• Vòng đệm M10 - Đường kính 20mm x Chiều dày 2mm

LƯU Ý: Nếu bạn dự định sử dụng hai rãnh đai ốc trên vít ren đầy đủ và sửa đổi tệp gốc, các đai ốc cần cách nhau một khoảng chia hết cho bước ren (ví dụ: 1.5mm trên đai ốc m10) để thẳng hàng hoàn hảo với vít khi tham gia ren. Hiện tại chúng cách nhau 78mm, là bội số của 1.5.

Tay nắm xoay sử dụng vít M8x150 + tay cầm in để tạo thành Thanh xoay, nhưng bạn cũng có thể sử dụng bất kỳ vít hoặc thanh nào bạn thấy phù hợp vì nó chỉ dùng để xoay tay nắm. Bạn có thể cần sửa đổi đường kính lỗ của tệp Tay nắm xoay + Chặn Bulong để chứa các thanh khác nhau (lỏng lẻo, khoảng 0.2mm dung sai).

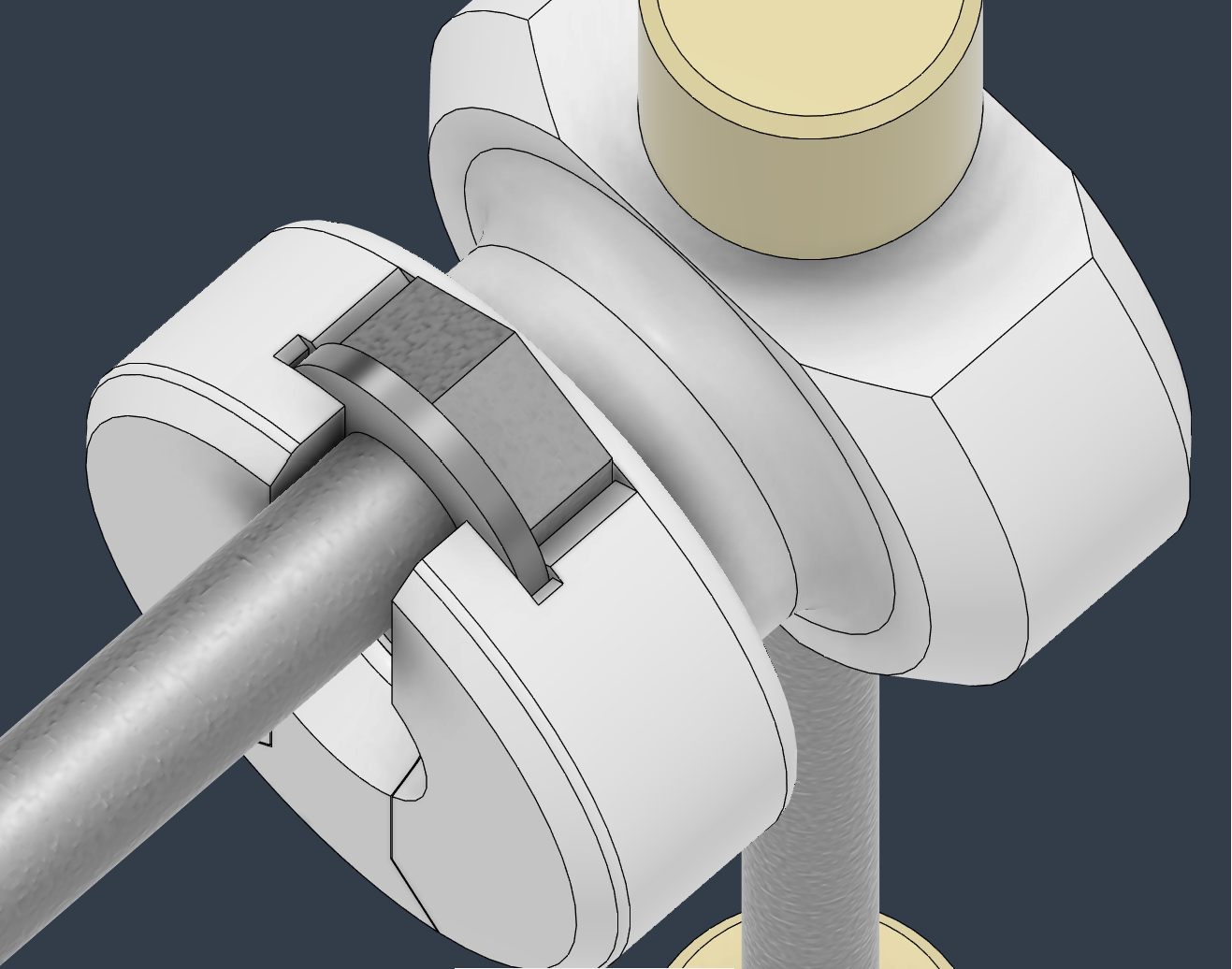

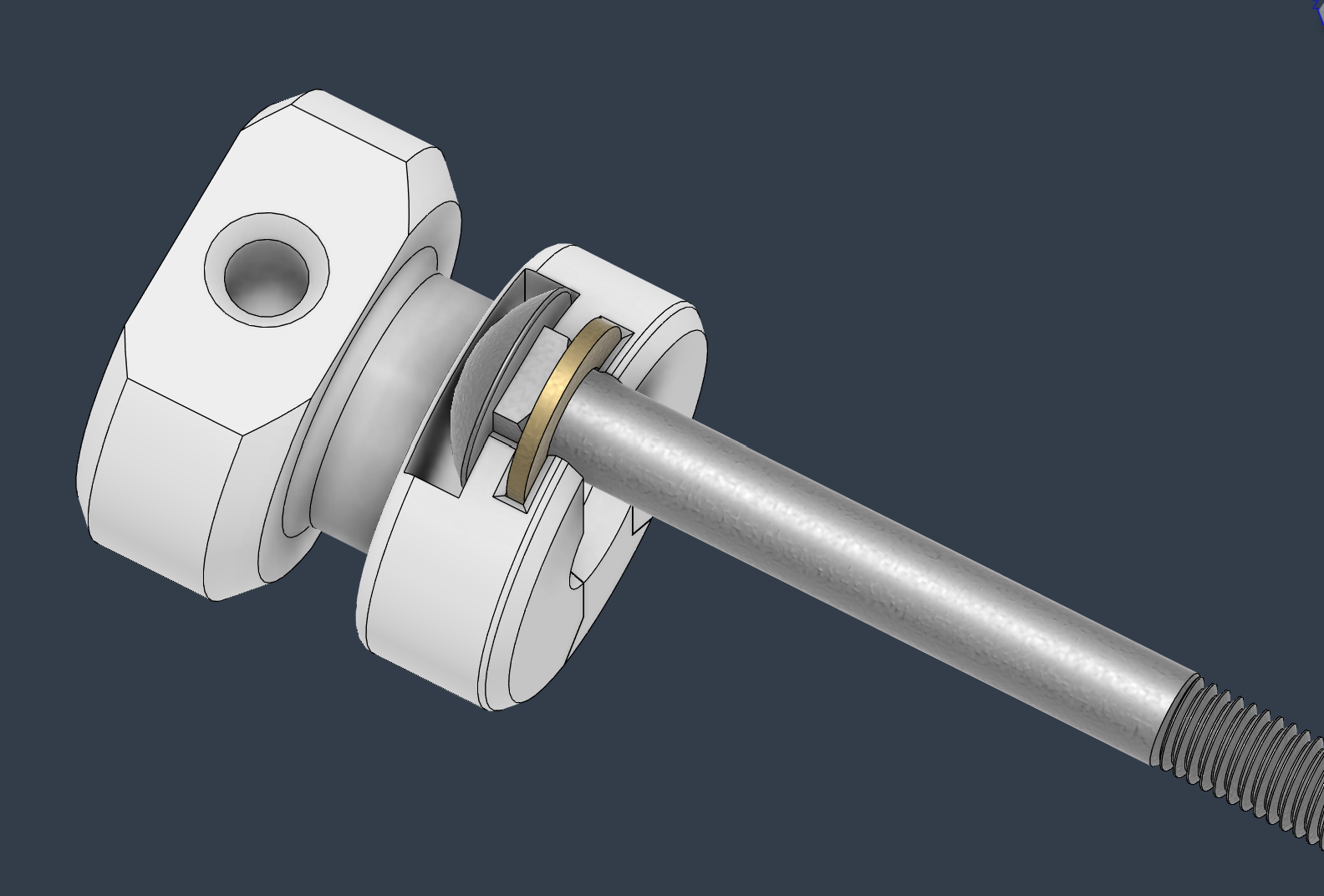

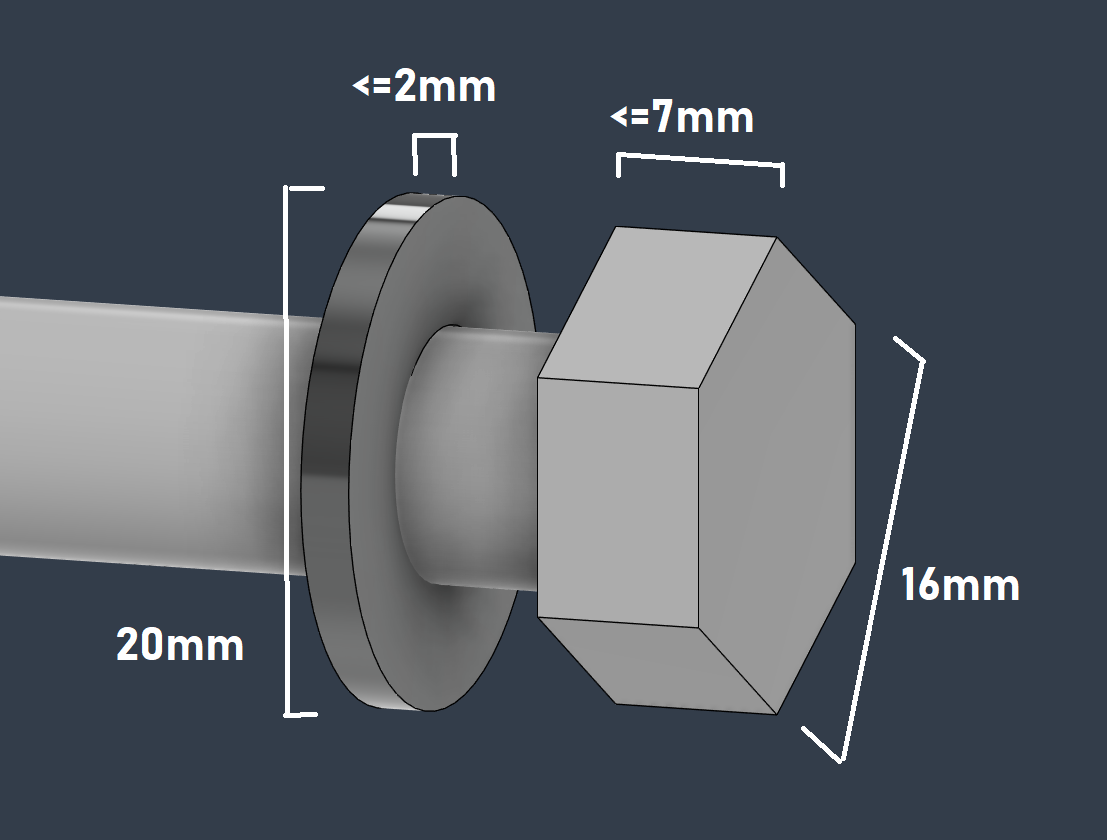

v1.2 - Bổ sung mới vòng đệm M10, lắp cùng với bulong vào Chặn Bulong như sau:

Kẹp sử dụng vít M8x80 với đai ốc M8, nhưng cũng có thể tùy chỉnh để có nhiều hoặc ít chuyển động kẹp hơn. Vít M8x80 cho phép bạn điều chỉnh kẹp bàn khoảng ~4 - 48mm (Tùy thuộc vào miếng đệm TPU được gắn).

Chi phí ước tính cho việc lắp ráp là ~5AUD cộng với filament. Các bulong tại các liên kết trên đi kèm với một đai ốc miễn phí.

CÀI ĐẶT IN

LƯU Ý: Phiên bản Bulong Cánh v1.2f mới, Chặn Bulong 1 - HIỆN TẠI CÓ YÊU CẦU HỖ TRỢ.

Thư mục 'Individual Files' và STL "Assembled Plate" có một bộ phận cần thiết cho mỗi loại.

• Chiều cao lớp 0.2mm
• Tắt hỗ trợ (ngoại trừ khi in v1.2f Phiên bản Bulong Cánh - Chặn Bulong 1)
• 4+ lớp tường
• Khuyến nghị PETG trở lên
• Tay nắm xoay + Chặn Bulong.stl - Sử dụng vật liệu in có độ bền nén cao nhất bạn có, ví dụ: PCTG, PC, hoặc vật liệu pha CF, VÀ tối thiểu 6+ lớp tường. Xem hình ảnh bên dưới để biết bối cảnh.
• Khuyến nghị TPU hoặc PCTG cho miếng đệm và các bộ phận chèn kẹp

Vui lòng tối đa hóa cài đặt cho các phần nhô ra và độ chính xác kích thước tối ưu. Những điều có thể giúp bạn đạt được điều này:

• Tối đa 0.2mm chiều cao lớp
• Trình tạo tường Arachne
• Thứ tự tường trong/ngoài
• Hiệu chỉnh nhiệt độ đầu phun, tốc độ dòng chảy và áp suất tiến
• Giảm phần trăm chồng lấp vật liệu đổ đầy/tường (có thể 15-20% nếu bạn in nhiều lớp tường để tránh quá đùn)
• Làm khô filament của bạn
• Ưu tiên sử dụng filament trơn để có độ chính xác hơn là filament đặc biệt

Chỉnh sửa: Dành cho những ai đã chứng kiến Bài kiểm tra độ bền khoai tây: Phần 2 ở trên, tôi đã tìm thấy nguồn gốc thực sự của tiếng lạo xạo:

Vít dẫn đã ăn mòn tay nắm xoay PETG, biến nó thành bộ phận yếu nhất của bản dựng. Tôi đang nâng cấp Cài đặt in được đề xuất cho tay nắm xoay để tăng độ bền và đang nỗ lực tăng cường độ bền của tay nắm hơn nữa. Chỉnh sửa: Bài kiểm tra độ bền khoai tây 3 và v1.2 hiện đã được cập nhật.

Hầu hết các bộ phận được thiết kế với khoảng dung sai 0.12 - 0.16, vì vậy bạn có thể gặp khó khăn với bản dựng nếu bạn không ưu tiên chất lượng và độ chính xác.

Nếu bạn có kết quả tệ với các vết phồng đường nối, góc tròn, sai lệch kích thước/lỗ, và dung sai không nhất quán, bạn có thể gặp khó khăn khi lắp các bộ phận.

Tất cả các bộ phận đều vừa với khay in 220x220.

Tất cả các bộ phận đều được định hướng chính xác để có đường lớp và định hướng tối ưu, đồng thời in không cần hỗ trợ. Nếu bạn định hướng lại một bộ phận, bạn có thể tạo ra hiệu ứng tiếp xúc "ngược chiều vân", chẳng hạn như in thanh ray lục giác theo chiều dọc (gồ ghề) thay vì chiều ngang (mịn).

Như đã đề cập nhiều lần, các bộ phận được thiết kế để gần như hoàn toàn không cần hỗ trợ và không cần cầu nối, ngoại trừ một số trường hợp cho Tay nắm xoay.

Tất cả các nắp được in theo hướng phẳng riêng biệt và lắp vào sau để giữ đai ốc chặt hơn, và để hoàn thiện vẻ ngoài của bản dựng. Chúng không bắt buộc.

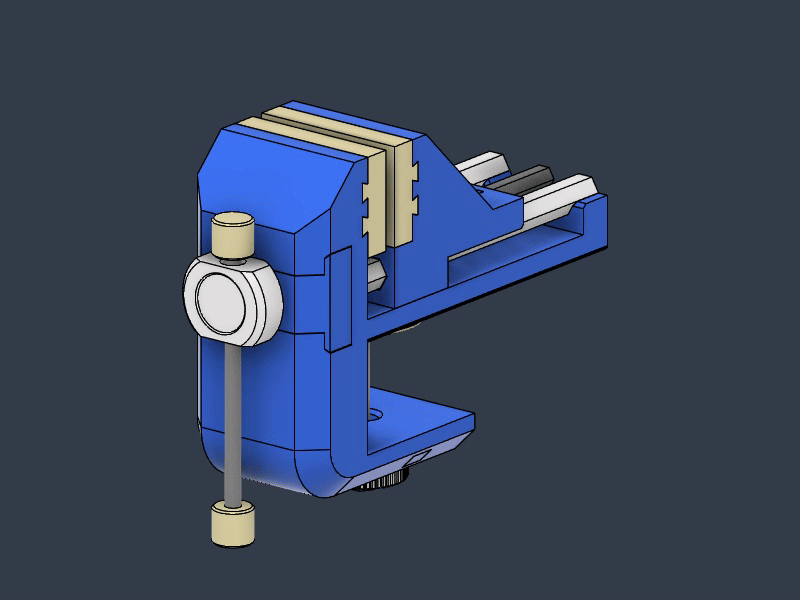

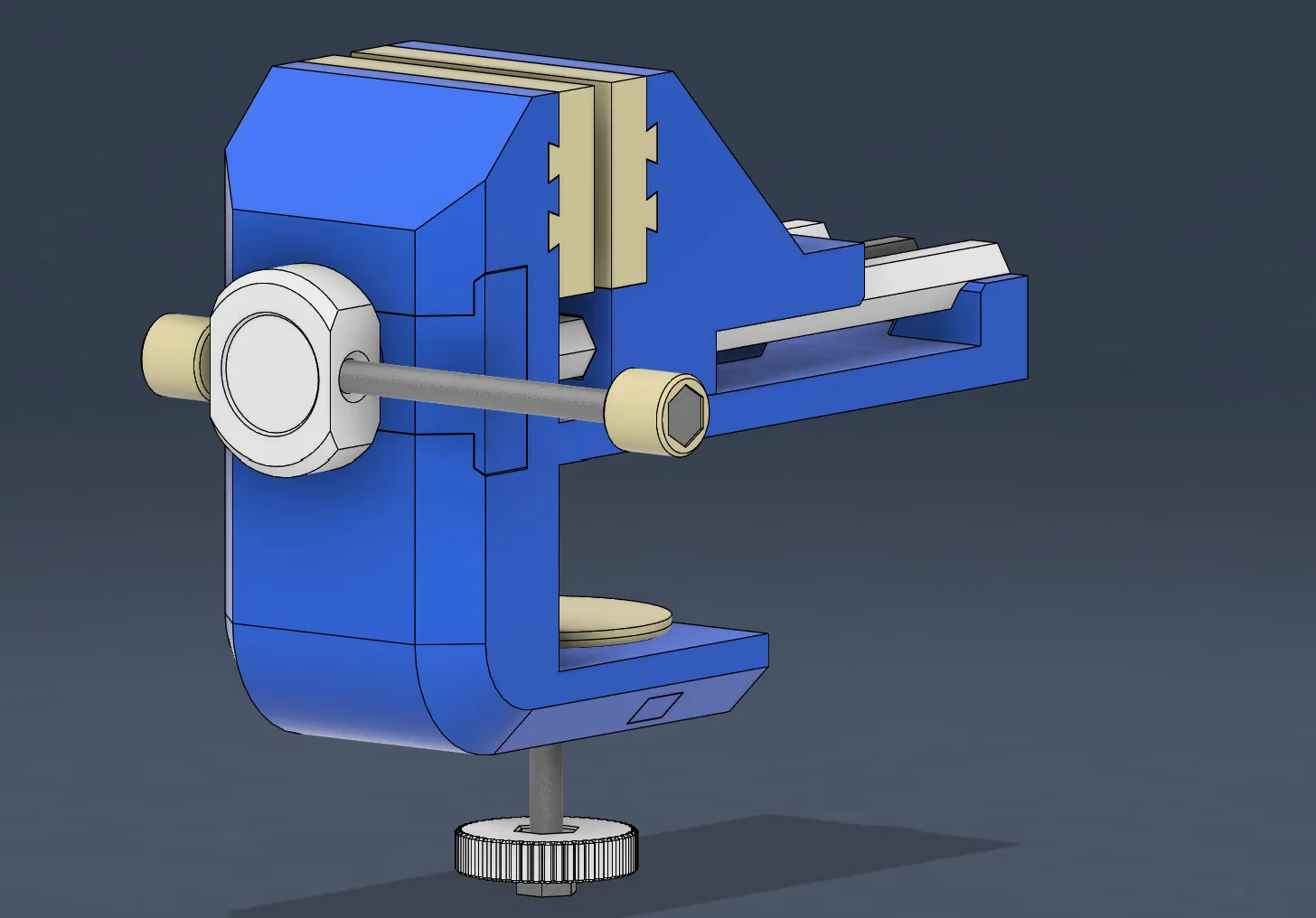

LẮP RÁP

Lưu ý: Bạn chỉ cần 1 đai ốc vít dẫn (nếu bạn sử dụng vít ren một phần)

Gắn vít dẫn vào thân chính. Gắn hàm kẹp và thanh ray lục giác, vặn chặt cả hai thanh ray lục giác. Vặn các vít M4x20 vào các thanh ray.

Lắp ráp tay nắm với vít dẫn vào vị trí, thêm nắp chặn bulong 1 và 2.

Gắn thanh xoay và tay cầm.

Lắp ráp kẹp bàn, các bộ phận chèn kẹp, rãnh đai ốc và nắp tay nắm. Dán miếng đệm TPU / vật liệu cao su vào mặt dưới.

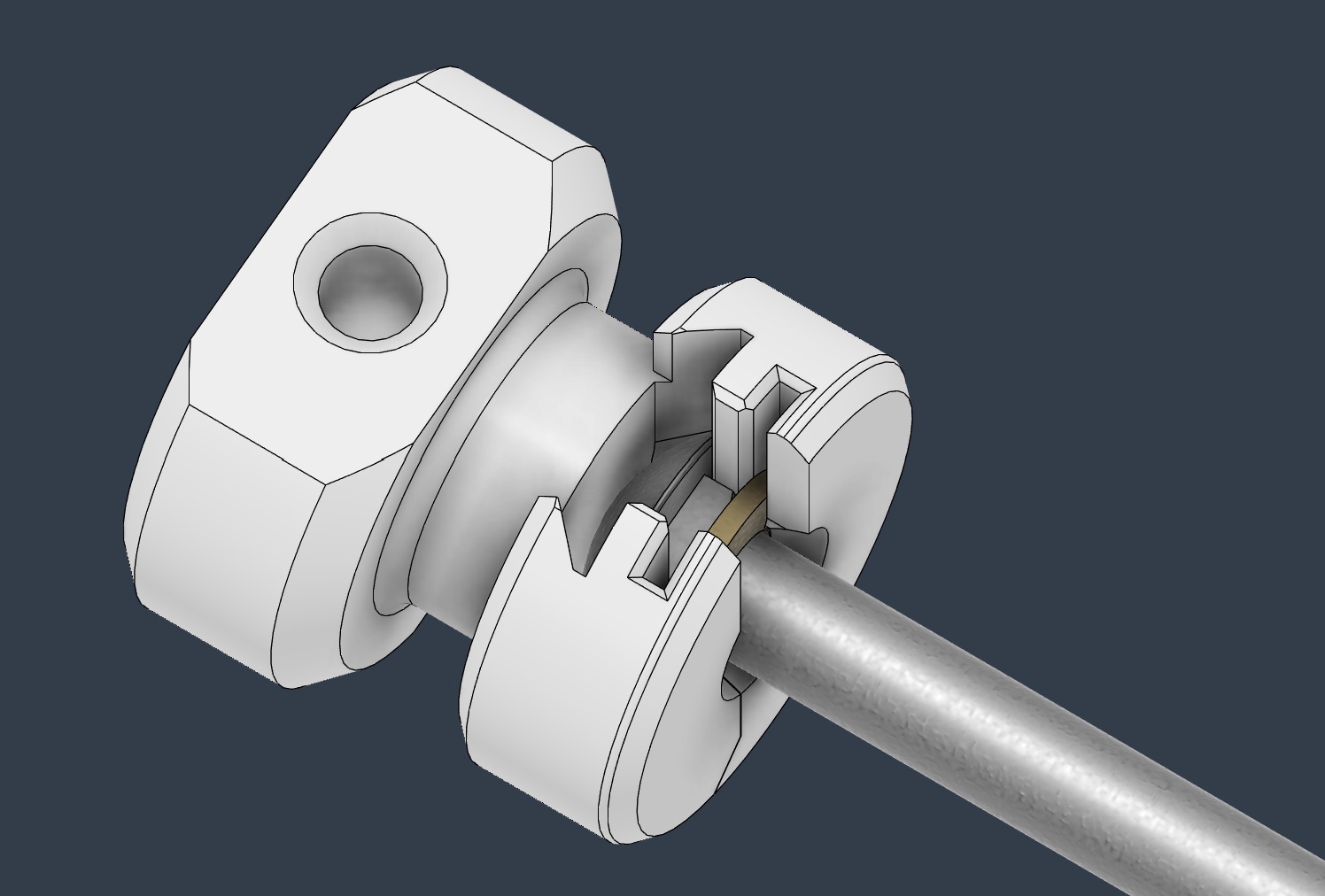

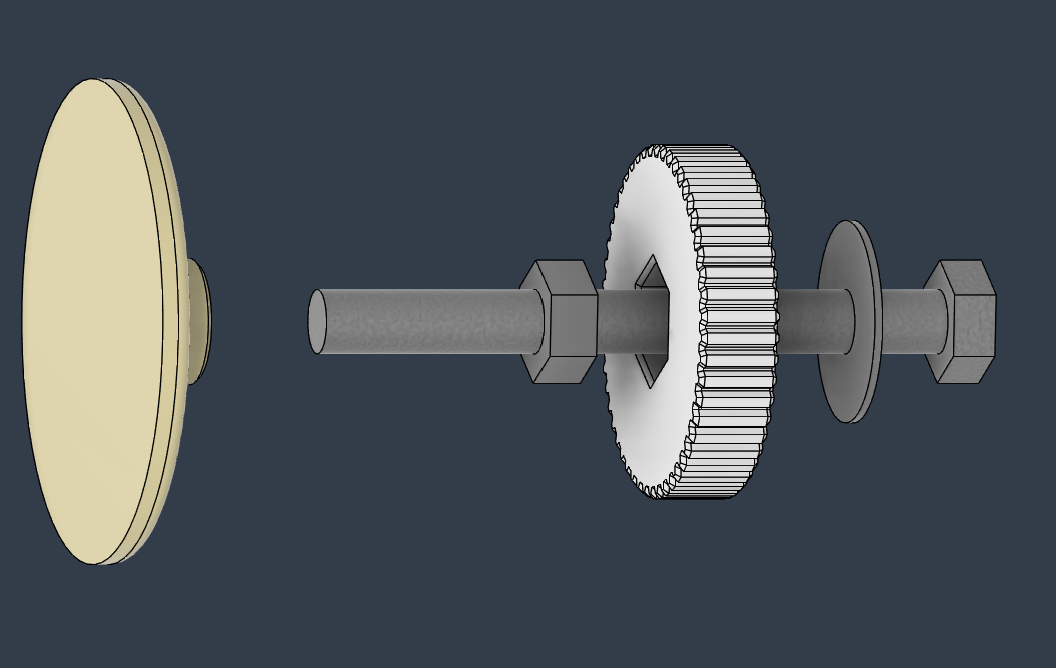

Kẹp được lắp ráp bằng cách cố định một đai ốc vào vít như sau:

Bạn có thể cần sử dụng keo khóa ren để cố định hoàn toàn.

Chỉnh sửa: Đã có người báo cáo rằng Tay nắm xoay + Chặn Bulong.stl khó lắp vào khe của thân chính. Nếu bạn gặp khó khăn khi lắp bộ phận này vào, vui lòng làm nóng nhẹ khu vực đó / dùng dao gọt cạnh khe, và nó sẽ vào. Tôi đã kiểm tra lại và nó hoạt động, chỉ là không có nhiều sai số. Khe hở đã được sửa trong các phiên bản 1.1 trở lên, và Tay nắm xoay v1.2f tương thích ngược với tất cả các mẫu, với khe hở tốt hơn và độ bền được cải thiện.

Hãy làm, hãy bán, hãy chỉnh sửa, hãy làm bất cứ điều gì bạn muốn với cái này. Chỉ cần hứa với tôi rằng bạn sẽ báo cáo kết quả của mình để tôi có thể cải thiện thêm.
