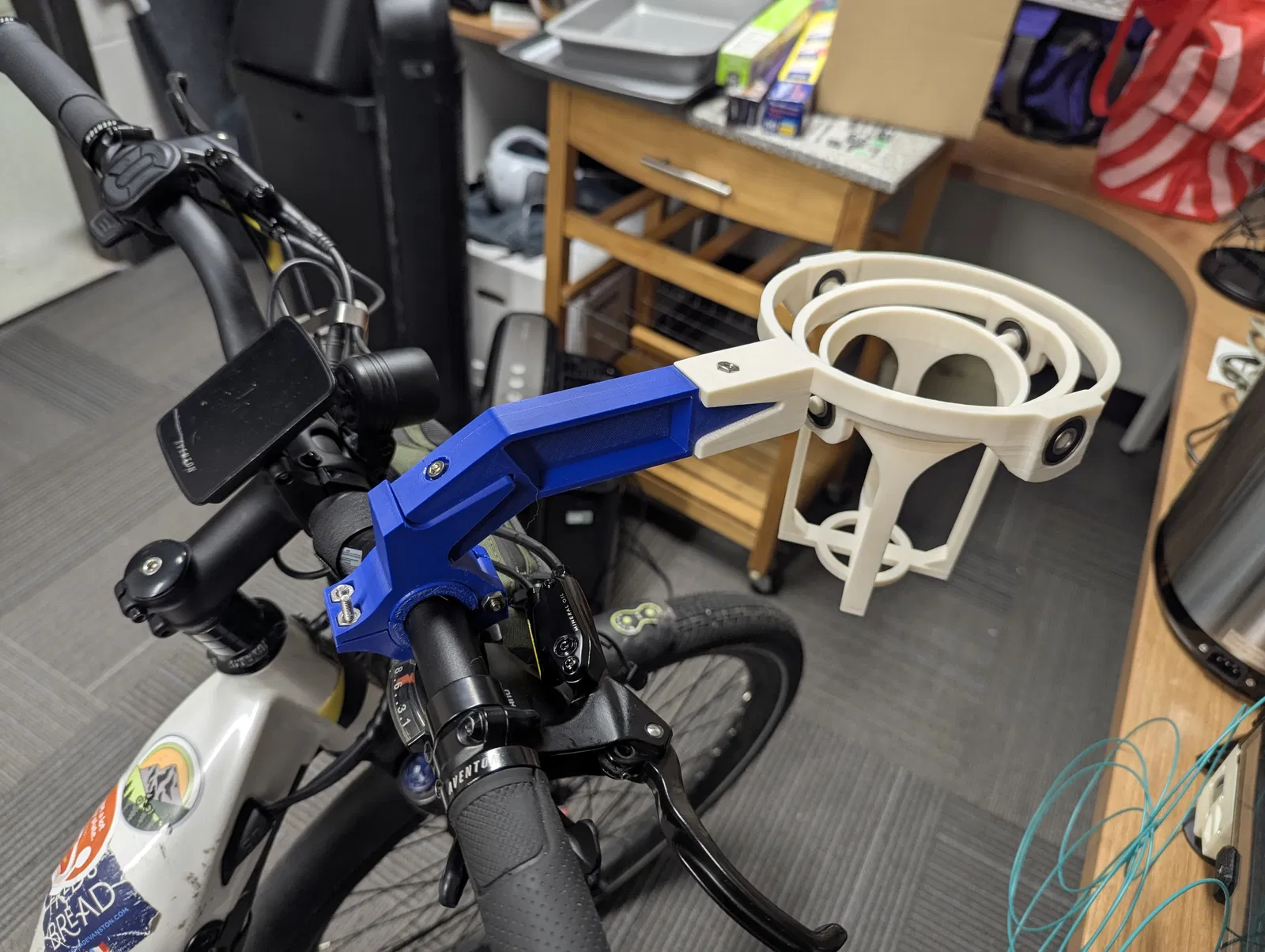

Giá đỡ ly có con quay hồi chuyển siêu bền cho xe đạp

Một cách tuyệt vời để giữ đồ uống ổn định khi bạn lái xe! Rất nhiều mẫu khác mà tui tìm thấy dường như chỉ hoạt động với đồ uống nhẹ và khi đi xe, cốc còn nửa hoặc xe đạp có nhiều chỗ trống trên ghi đông. Tui cần thứ gì đó có thể giữ một ly cà phê XL của Dunkin Donut, chịu được những con đường đầy ổ gà của Chicago mà vẫn không bị đổ.

Giống như các mẫu khác, cái này vẫn dựa vào một bộ vòng quay hồi chuyển để giữ đồ uống ổn định qua mọi khúc cua và chuyển động, và dựa vào độ đàn hồi tự nhiên của vật liệu ASA mà tui đã dùng để tạo độ giảm chấn Z cho đồ uống, giữ cho nó không bị bắn tung tóe.

Hơn nữa, không gian trên ghi đông xe đạp điện khá eo hẹp, nên mẫu này được thiết kế để lắp vào những chỗ hẹp hơn bằng cách sử dụng ốc kim loại và băng dính hai mặt để gia cố các khớp nối mà nếu không thì sẽ cồng kềnh khi in.

Nếu không gian vẫn là vấn đề, một cánh tay gắn dài hơn có thể di chuyển đồ uống ra xa tay lái, giúp nó không bị vướng vào nhiều dây điện và thiết bị điện tử.

Danh sách các bộ phận:

• Ba vòng quay (gọi là vòng trong, vòng giữa và vòng ngoài).

• Bộ phận gắn ghi đông trên và dưới cần thiết cho xe đạp của bạn (tui có kèm hai kích cỡ, nhưng bạn có thể dễ dàng in thêm miếng đệm nếu cần).

• Ốc 8-32 (hoặc M4) và đai ốc để làm khớp nối ghi đông, nối hai bộ phận đó lại với nhau, và nối các vòng quay/cánh tay gắn vào bộ phận gắn ghi đông.

• 4x vòng bi 608 (có thể in bằng nhựa hoặc mua sẵn. Phiên bản gốc tui làm cho dự án khóa học đã sử dụng vòng bi ASA).

• Băng dính hai mặt hoặc cao su

Để In

Tui khuyên bạn nên dùng sợi ASA hoặc PETG cho tất cả các bộ phận. Mẫu này cần các bộ phận hơi đàn hồi để giúp nó chống chịu được các ổ gà, vì vậy vật liệu giòn hoặc quá cứng có thể sẽ bị gãy. Tui tin là tui đã dùng 5 lớp tường và độ điền đầy 25% dạng khối cho tất cả các bộ phận, nhưng điều quan trọng nhất là bạn sử dụng sợi nhựa dai (chỉ có TPU là hoạt động nếu bạn dùng vật liệu có độ cứng cao và làm nó gần như đặc).

Để Lắp Ráp

1. Hơi uốn các vòng quay để các chốt nằm trong các rãnh vòng bi của vòng quay bên ngoài nó. Lắp vòng bi qua mặt ngoài của vòng quay và đặt các chốt vào. Bạn có thể cần thêm một ít keo siêu dính để giữ mọi thứ ổn định - tui không muốn làm dung sai quá chặt.

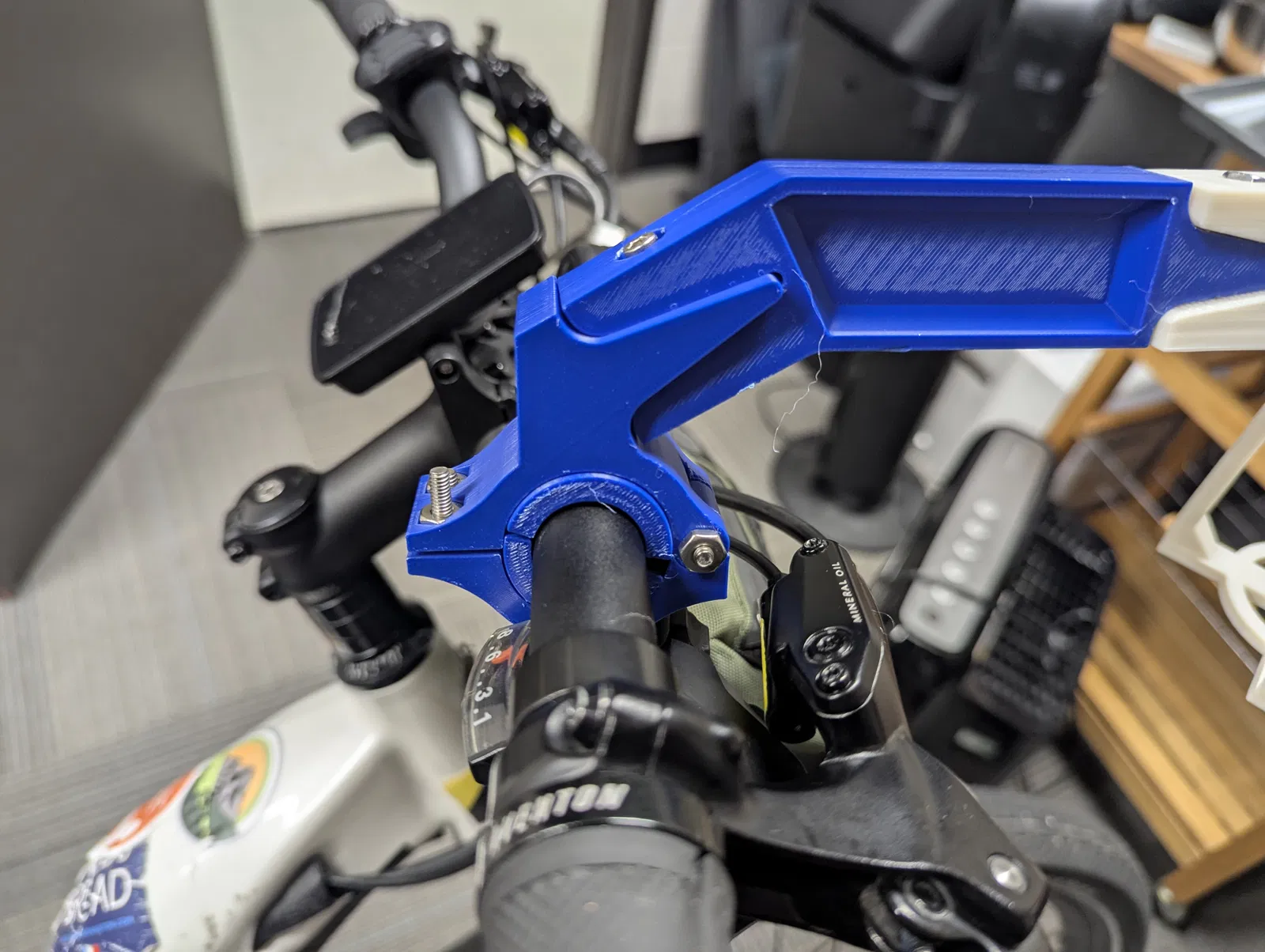

2. Sử dụng băng dính hai mặt hoặc cao su có độ ma sát cao, quấn một lượng nhỏ quanh ghi đông của bạn nơi bạn muốn đặt bộ phận gắn. Đặt bộ phận gắn lên đó và siết nhẹ các ốc để giữ cố định tạm thời.
3. Nếu bạn không sử dụng cánh tay nối dài, bạn sẽ cần hướng bộ phận gắn xuống và về phía trước một chút để giữ cho con quay hồi chuyển được cân bằng. Nếu không, hãy gắn cánh tay vào bộ phận gắn và đảm bảo bạn hài lòng với độ cân bằng của nó. Sau khi xong, siết chặt các ốc gắn hơn để khóa nó vào ghi đông.
4. Gắn bộ phận con quay hồi chuyển vào bộ phận gắn/cánh tay. Đảm bảo các ốc được siết chặt. Đừng ngại thêm một ít chất khóa ren nếu bạn cần.
5. Đừng bị tai nạn.

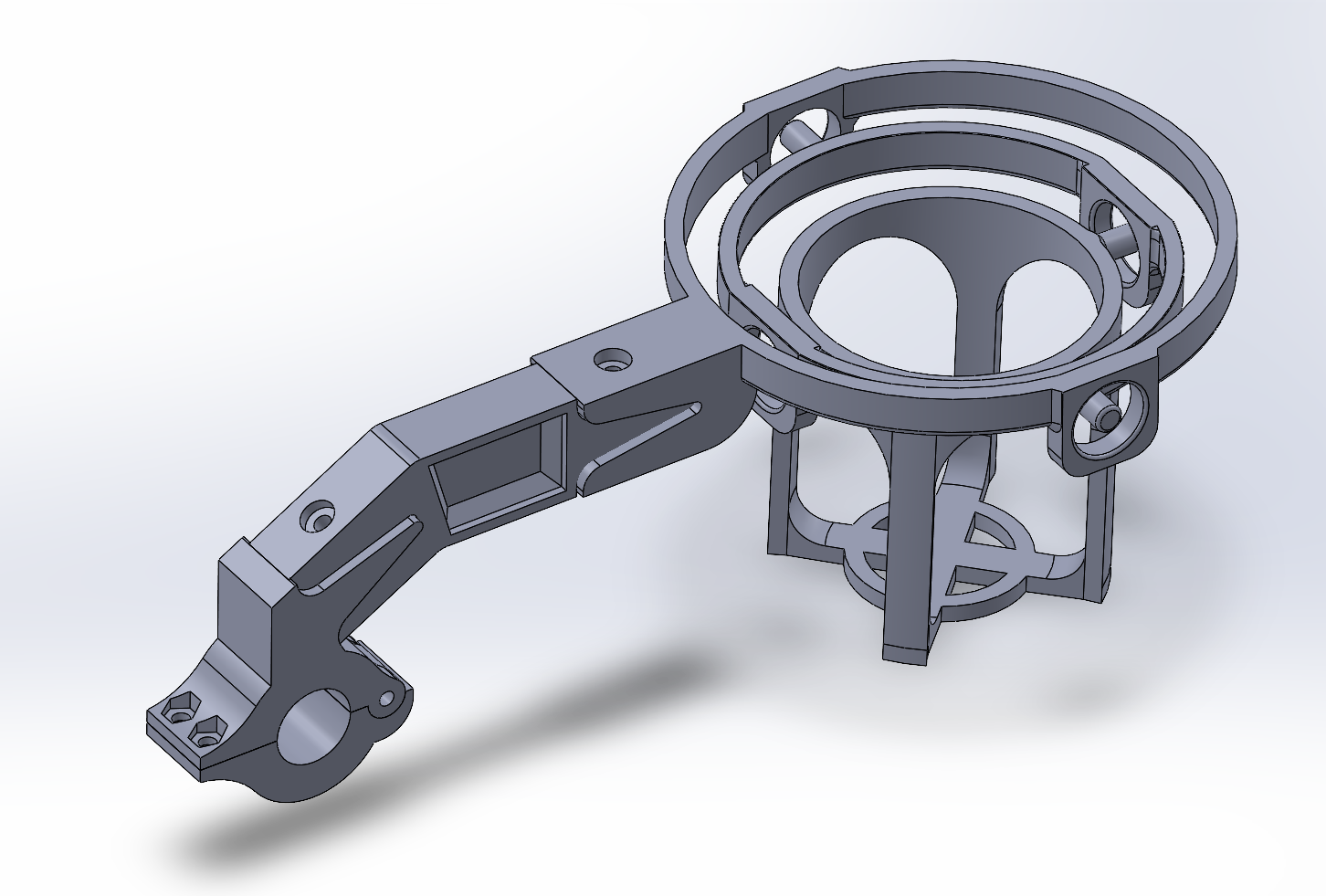

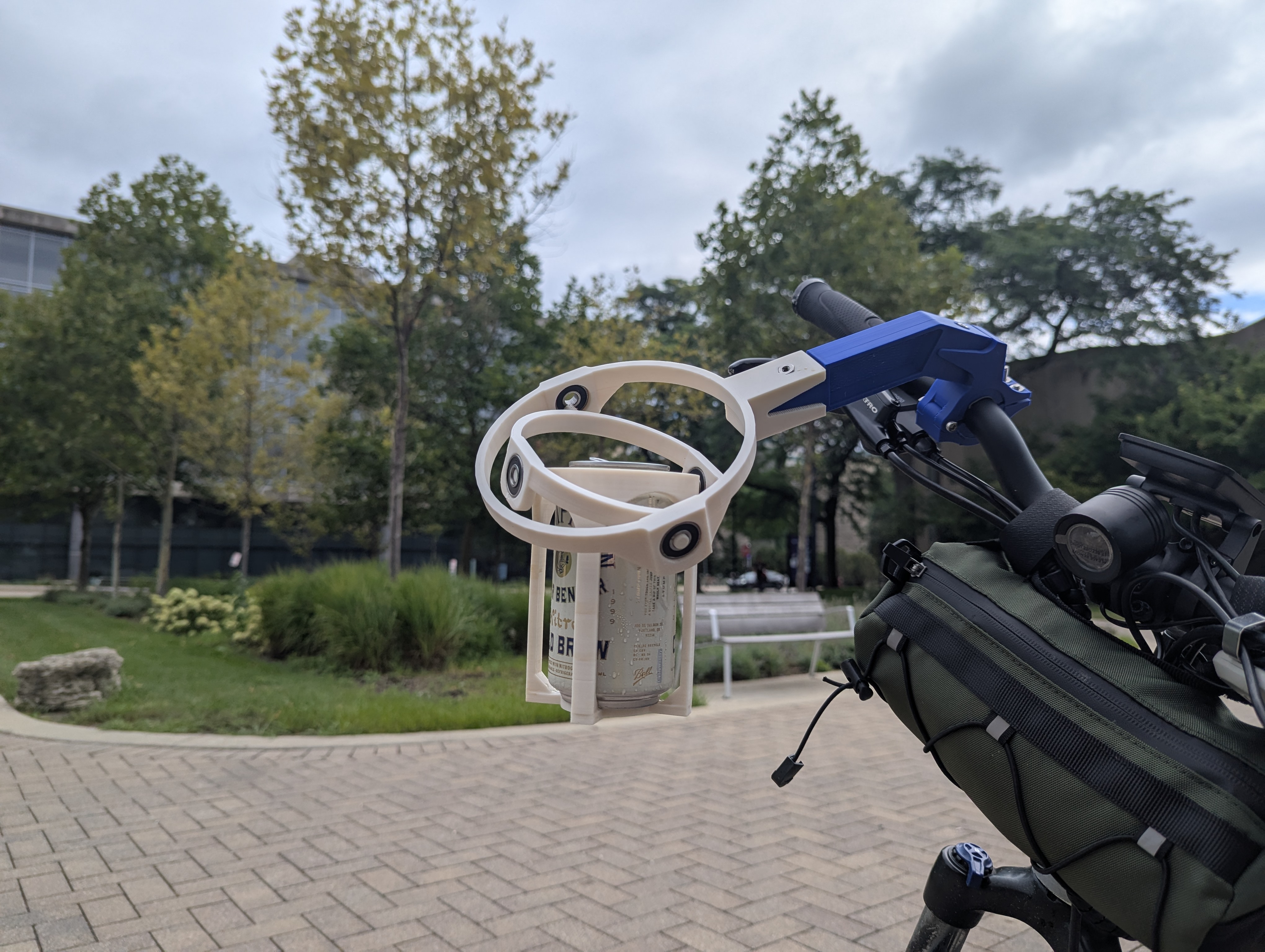

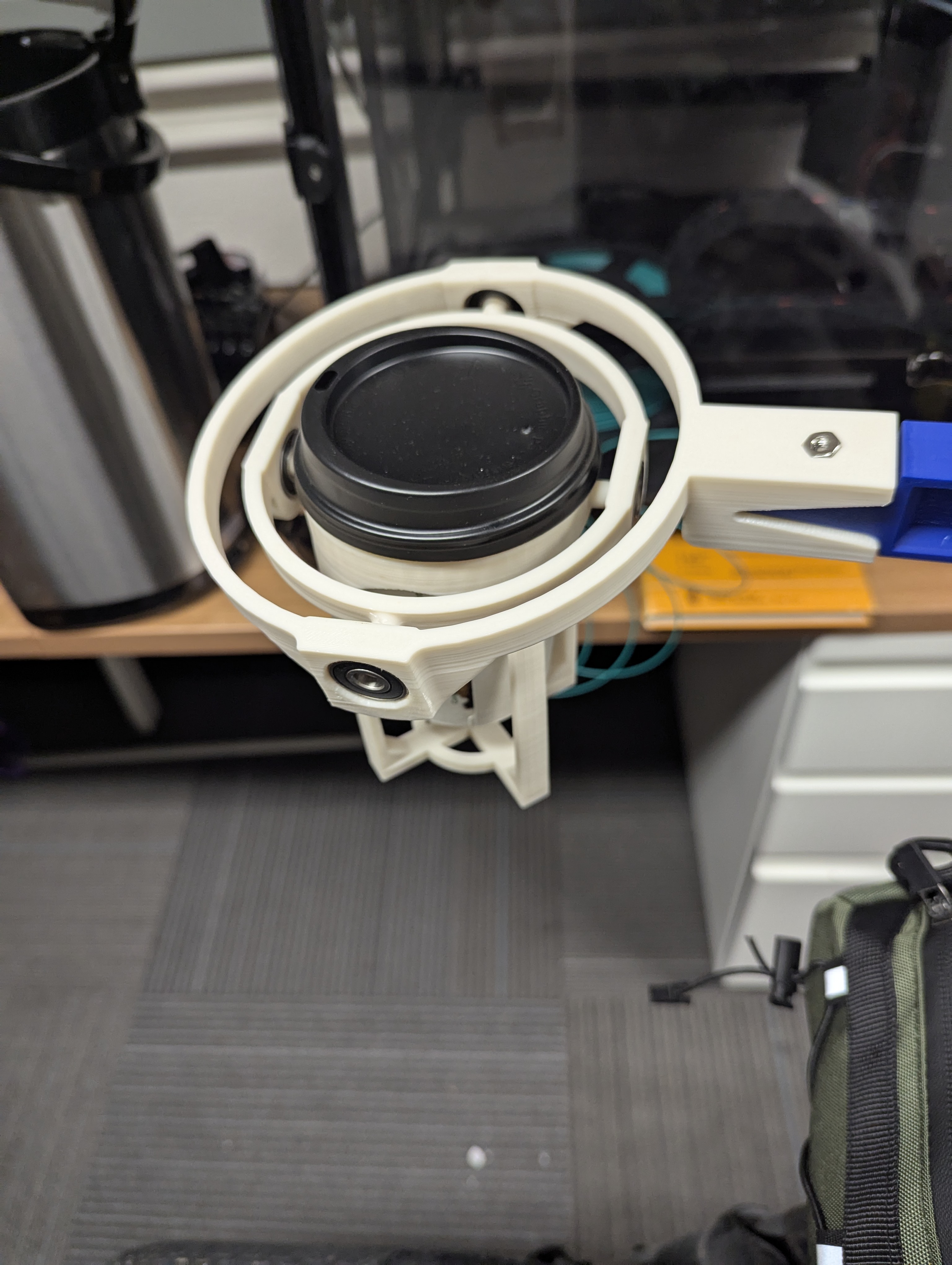

Một lần nữa, cái này đã rất hữu ích khi đi xe đạp quanh Chicago, nơi đường xá rất khắc nghiệt với đồ uống. Nếu bạn muốn chỉnh sửa bất kỳ điều gì, tui đã thêm tệp STEP vào đây để mọi người có thể tùy chỉnh! Đây là một vài hình ảnh và video về một mẫu cũ hơn tui đã làm cho dự án khóa học, trước khi hoàn thiện mẫu này.
