Giá đỡ Khớp nối PTFE Sherpa Mini (Reverse Bowden, Khớp nối PC4‑M10)

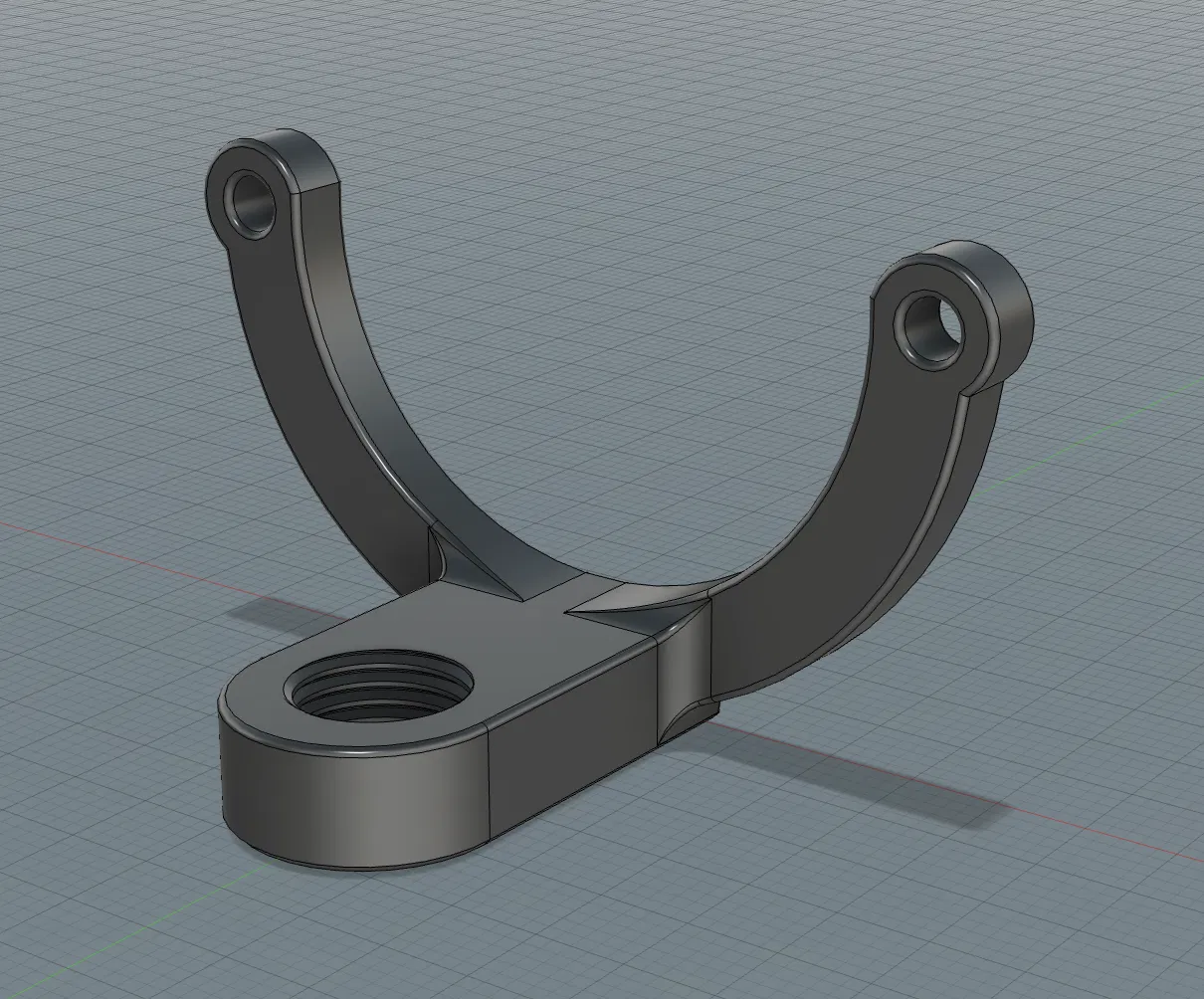

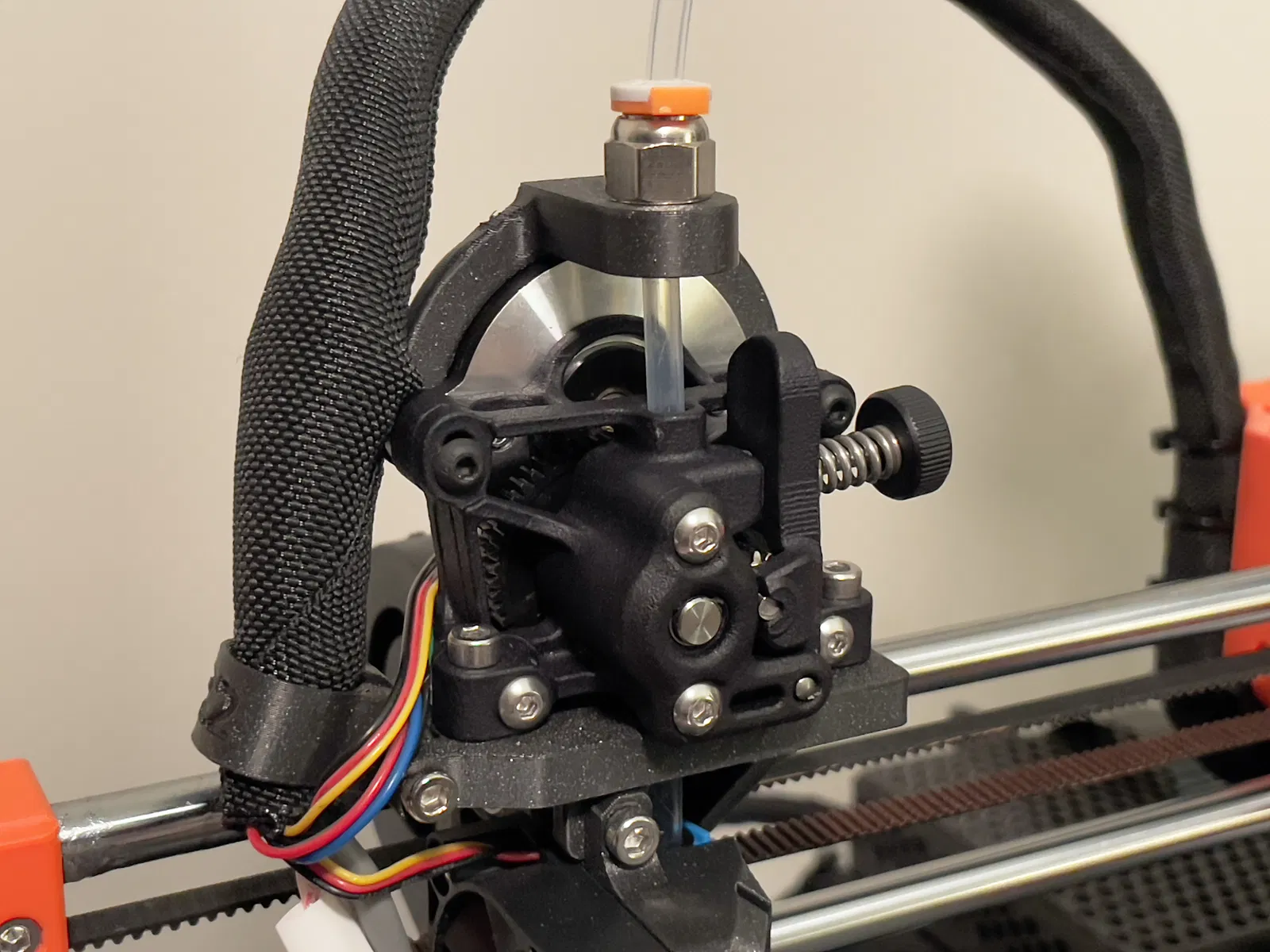

Mô hình này cho phép bạn gắn khớp nối ống PTFE PC4‑M10 phía trên Sherpa Mini của bạn (vốn hơi lỏng lẻo bình thường), giúp cố định ống bowden phía trên máy đùn của bạn.

Khớp nối PC4‑M10 phải có ren M10x1 để khớp với ren trong STL, nhưng bạn có thể tự sửa đổi ren vì các tệp nguồn đã được bao gồm. Bạn cũng cần đảm bảo khớp nối của mình là loại passthrough, để ống PTFE có thể chạm tới máy đùn.

Các bộ phận cần thiết

• PC4‑M10 (ren M10x1) loại passthrough
• 2 vít đầu nút M3x20
• 2 đai ốc khóa M3

Để khớp với máy đùn Sherpa Mini, tệp STEP đã được nhập vào Fusion 360 từ đây. Xin cảm ơn Annex Engineering rất nhiều vì chiếc máy đùn tuyệt vời của họ!

Annex Engineering Github: https://github.com/Annex-Engineering/

Annex Engineering website: https://annex-engineering.eu/

Annex Engineering Discord: https://discord.gg/MzTR3zE

(Tôi đã cố gắng tuân thủ giấy phép của Annex Engineering tại đây, mà theo ý kiến của tôi, sẽ thay thế giấy phép đã chọn trên bài đăng này)

Chúc vui!
