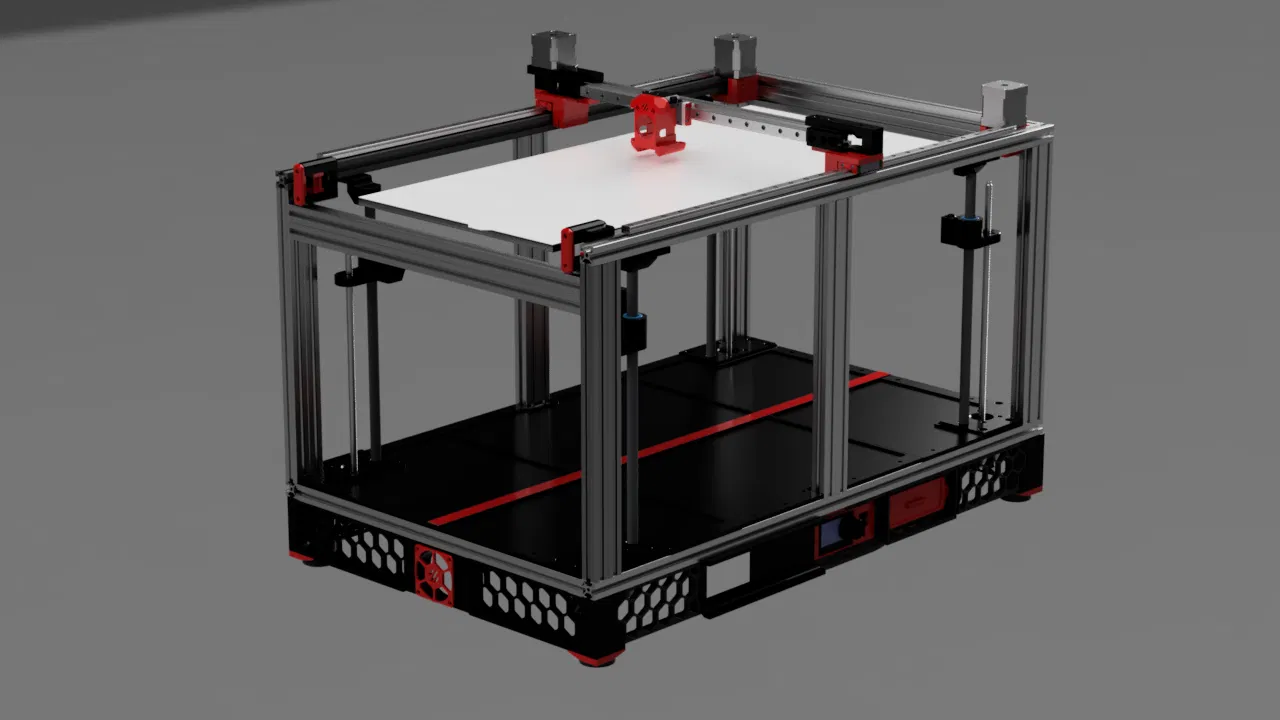

Máy in 3D khổ lớn RIFF 600/900

Đây là máy in DIY khổ 300x600 (RIFF 600) hoặc 300x900 (RIFF 900) có thể lắp ráp mà không tốn kém. Mình khuyến khích dùng phụ tùng cũ và sẽ không cung cấp danh sách BOM đầy đủ các linh kiện mới.

Một vài thông tin chính về bản dựng của mình:

• Build plate 300 x 600 (lắp ráp với 2 tấm nhiệt 300x300, 3 tấm cho bản 900)
• Thanh nhôm 2020 và 2040
• Bo mạch điều khiển SKR 1.4 turbo và SKR Pico
• Bo mạch SBC Radxa Rock 3C
• Ray/xe trượt MGN 12H trên trục Y và X. (350mm trên X và 2x650 hoặc 2x 950mm trên Y)
• Thanh tròn 12mm và bạc đạn trên trục Z
• Kiến trúc Cartesian (dây đai hơi dài cho corexy)
• Firmware Klipper
• 2 động cơ bước trục Y
• Cảm biến Home không tiếp xúc trên X và Y
• Đầu in Dragonburner với Sherpa micro
• 2 bộ nguồn 24V 360W (3 bộ cho bản 900)

Mình đang thực hiện series video hướng dẫn trên Youtube và sẽ đăng tải các linh kiện/thông tin cần thiết cùng lúc với video.

Bản CAD cập nhật trên: https://github.com/itesdahl/RIFF

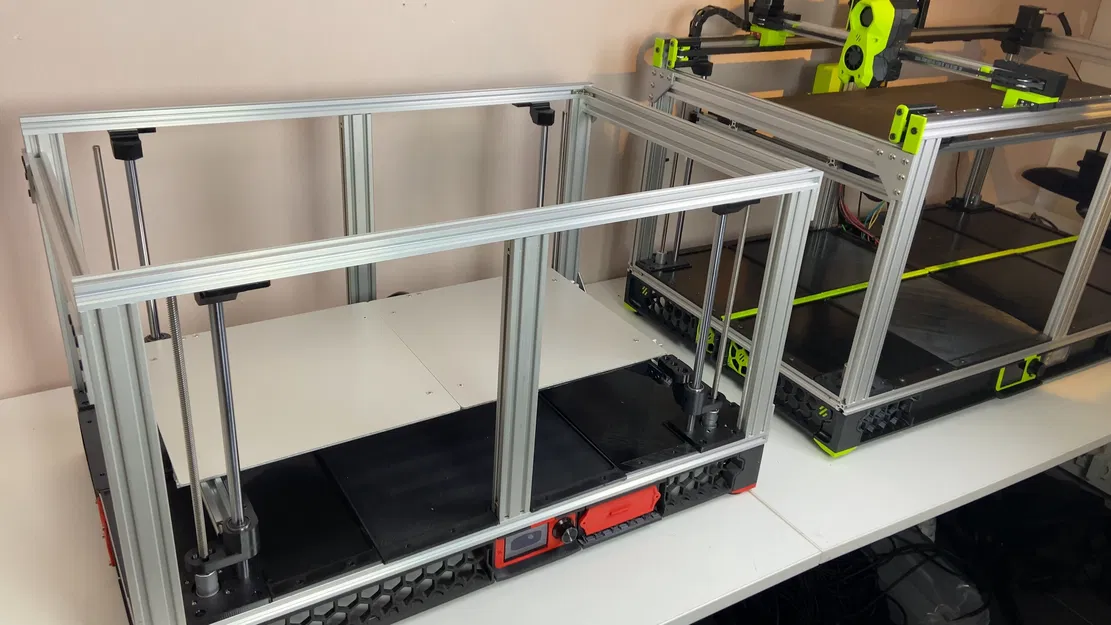

Thiết kế và khung:

Cắt thanh nhôm:

• 4x thanh 2020 dài 775mm cho trục Y (hoặc 1075mm cho bản 900)
• 2x thanh 2020 dài 450mm và 2x thanh 2040 dài 450mm cho trục X
• 6x thanh 2040 dài 340mm cho trục Z (hoặc tùy chọn 370mm)

Khớp nối kín và các tấm góc:

• Taro lỗ M5 vào tất cả 6 thanh nhôm Z 2040 (hoặc tối thiểu 4 thanh như trong video)
• Taro lỗ M5 vào thanh nhôm Y phía trên, ít nhất một đầu (Đầu hướng về phía sau máy in).
• Tùy chọn nhưng khuyến khích, taro lỗ M5 vào cả hai đầu thanh nhôm Y để lắp thêm hai bộ tấm góc và một vài tấm che.
• Khoan lỗ truy cập vào tất cả các thanh nhôm Y để tới các vít đầu chìm trong thanh nhôm Z.
• Gắn các tấm góc phía trước và phía sau. Thanh nhôm X 2040 phía trước nên nằm cách 40mm so với đỉnh thanh nhôm Y.

Bước tiếp theo:

• Kiểm tra độ vuông góc của khung và điều chỉnh/sửa nếu cần.
• Lắp 4 giá đỡ động cơ trục Z bằng vít M5 dài 10mm. Các giá đỡ này giúp khung cứng cáp hơn. Kiểm tra lại độ vuông góc của khung.

Phần 2: Tấm chắn và vỏ máy

Các bộ phận cho cánh tay trước và sau (lắp ráp bộ phận đế nhiệt):

Cánh tay trước: 1x thanh nhôm 2020 dài 366mm và 2 bạc đạn 625 Cánh tay sau: 1x thanh nhôm 2020 dài 322mm

Phần 3

Thanh nhôm 2020 cho trục X dài 440mm.

Với bản 600 của mình, các thanh nhôm 2020 cho bộ phận đế nhiệt là 2x thanh dài 645mm. Bạn cần kiểm tra giá đỡ đế nhiệt trên máy in nhiệt của mình để xác định xem có cần thanh nhôm dài hơn không.

Phần 4: Cấu hình và chuyển động
