Hộp Đựng Lục Giác Tốt Hơn | Tham Số | Nam Châm | Lẫy Lò Xo | In Liền Khối
Hộp đựng lục giác dạng tham số với lẫy lò xo và nam châm. Mũi lục giác được giữ chắc chắn nhưng vẫn dễ dàng lấy ra. Thiết kế theo yêu cầu của bạn với các tham số điều chỉnh được.
Mô tả
Một hộp đựng lục giác tiêu chuẩn 1/4″ dạng tham số (parametric), được thiết kế tối ưu cho việc sử dụng thực tế và linh hoạt.

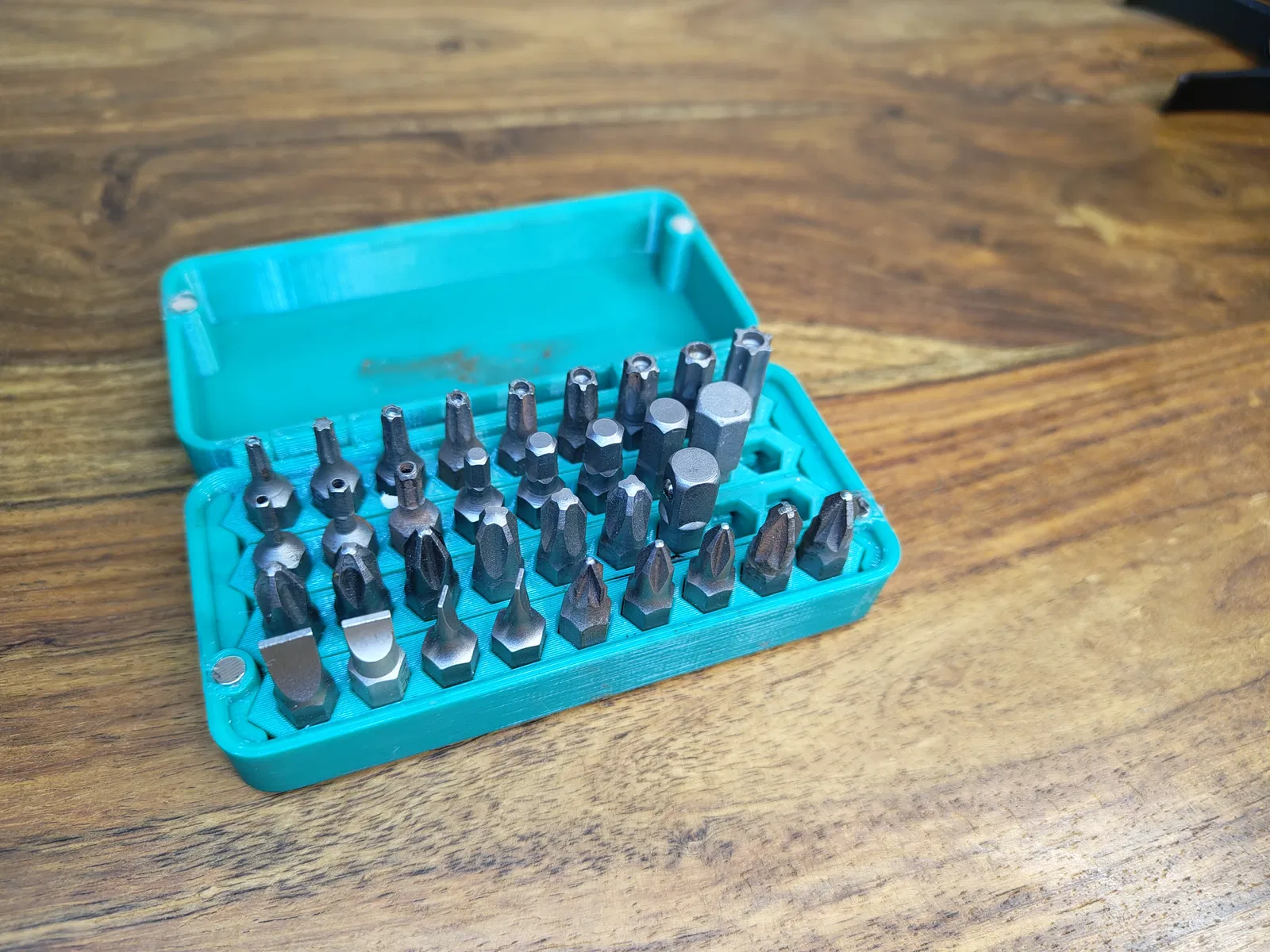

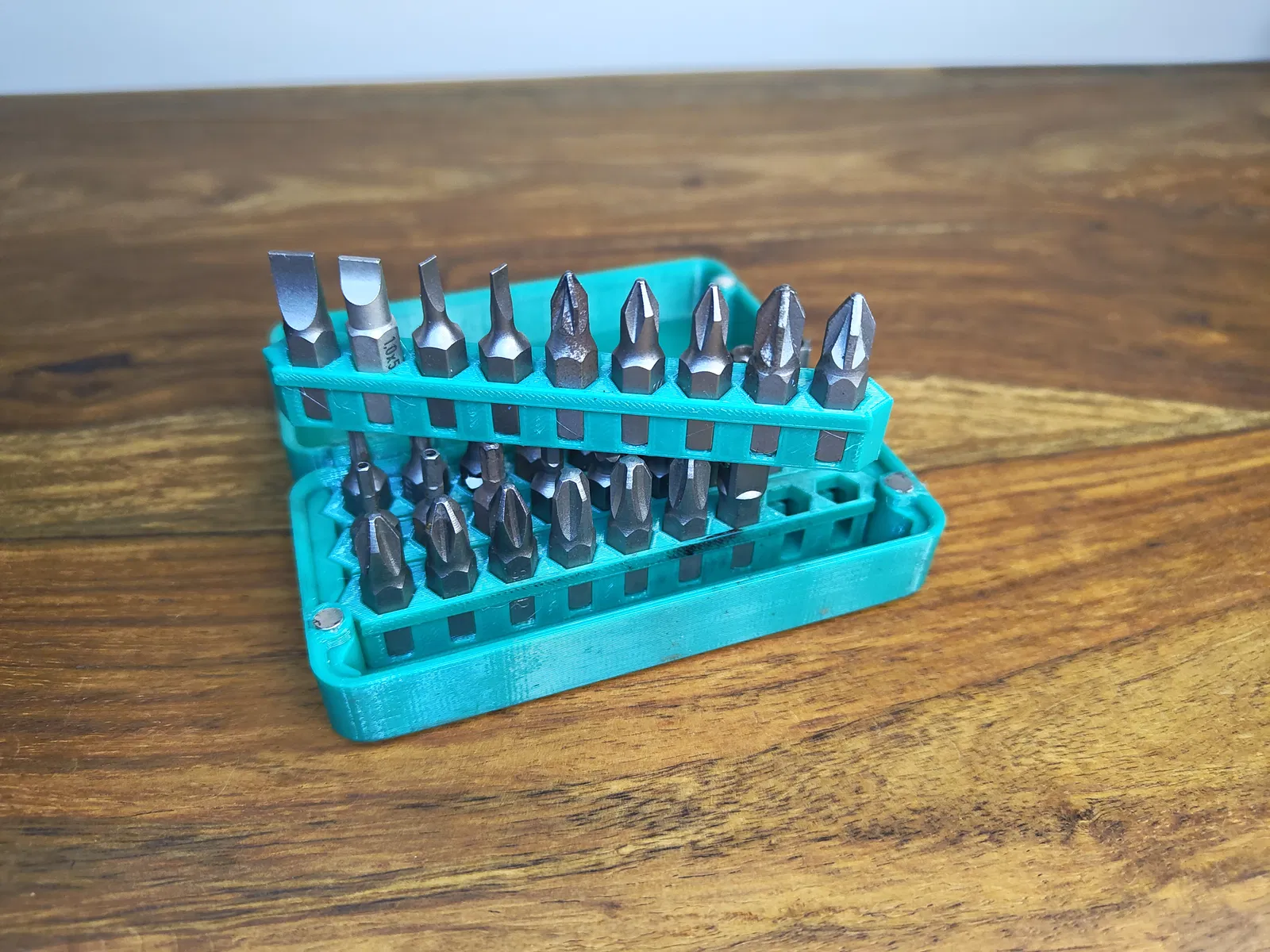

Phần hộp chính được in liền khối (print-in-place) và sử dụng nam châm D4 mm × 1.5 mm hoặc dày 3 mm để giữ hộp đóng chắc chắn. Các lẫy lò xo ở mỗi hàng giữ cho các mũi lục giác không bị rơi ra, nhưng vẫn dễ dàng lấy ra khi cần.
Vì thiết kế hoàn toàn là dạng tham số, bạn có thể điều chỉnh các tham số NoSlots (Số rãnh) và NoRows (Số hàng) để tạo ra kích thước hộp phù hợp với nhu cầu của bạn—dù bạn chỉ cần vài mũi hay cả bộ dụng cụ cho xưởng.
Tôi đã bao gồm mẫu tôi đã in cho bộ dụng cụ của mình (4x9) và cả một số tùy chọn x8 và x10.

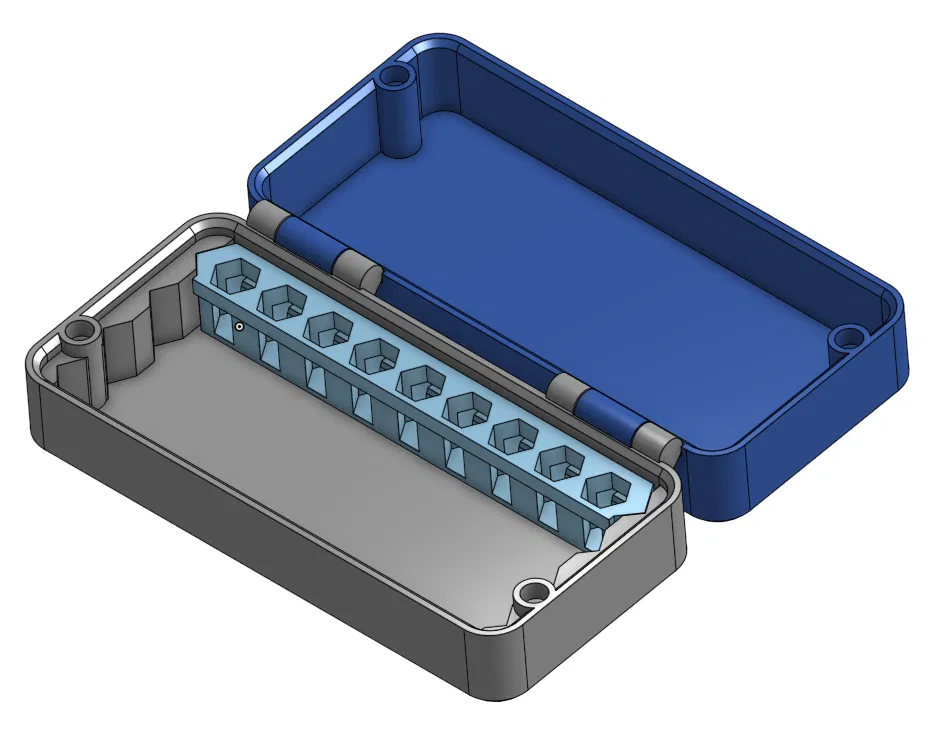

Bạn có thể mở và chỉnh sửa thiết kế trực tiếp trên Onshape tại đây: Hộp Đựng Lục Giác Tham Số Onshape.
Ghi chú in:

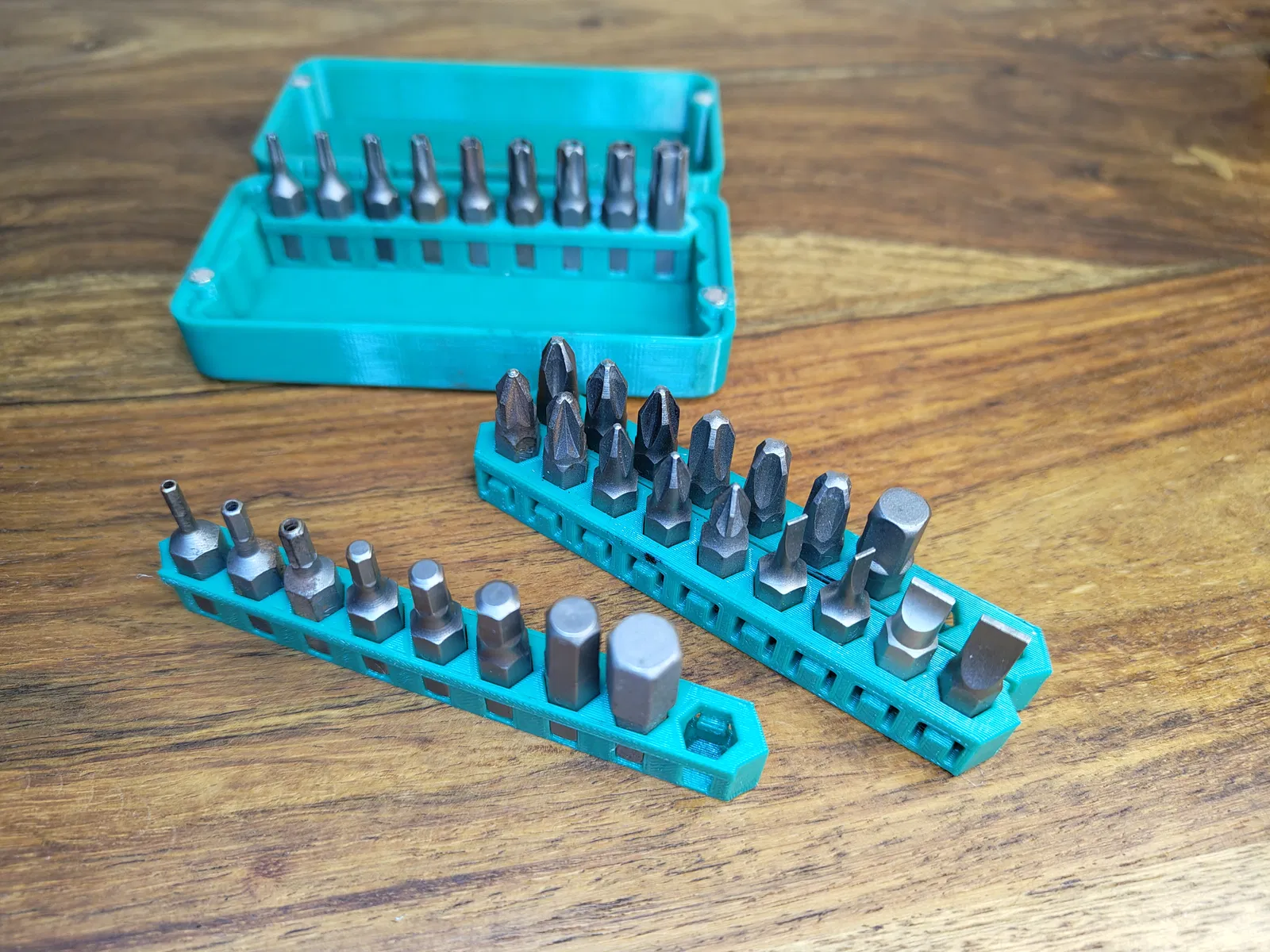

Các hàng được in nằm phẳng với lẫy giữ hướng xuống dưới để đạt kết quả tốt nhất.
Không cần support.
Hoạt động tốt với PETG, ABS, hoặc PLA loại dẻo (tough PLA) cho các lẫy lò xo.
Nếu bạn đang tìm kiếm các giá đỡ mũi lục giác có lẫy lò xo riêng lẻ cho các mũi tua vít với bộ phận đe (anvil) 9.5 mm và 14 mm, hãy xem mẫu liên quan của tôi
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
