Bộ phân phối và lưu trữ nam châm 6mm x 2mm Gridfinity

[Ghi chú cập nhật đã bị xóa để rõ ràng trong bản dịch]

Tôi đã gặp khó khăn trong việc tìm một giải pháp lưu trữ tốt cho các nam châm #Gridfinity 6x2mm của mình. Tôi đã giữ chúng trong một thùng tiêu chuẩn nhưng chúng thích tự xếp chồng lên nhau thành những chồng dài và nhô ra khỏi thùng. Tôi cũng đã thử một loạt các lỗ đứng nhỏ nhưng điều đó dẫn đến cái mà chỉ có thể mô tả là một khẩu súng ray… chỉ cần một cú va chạm nhẹ cũng đủ để làm cho các chồng nam châm nhảy ra khỏi lỗ của chúng.

Sau đó, tôi tìm thấy Máy phân phát nam châm Handy V2 của Ed Johnson và tôi thực sự thích ý tưởng này, nhưng thành thật mà nói, tôi không thích cách thực hiện, vì vậy tôi đã tạo ra một thiết kế mới được lấy cảm hứng từ thiết kế của anh ấy.

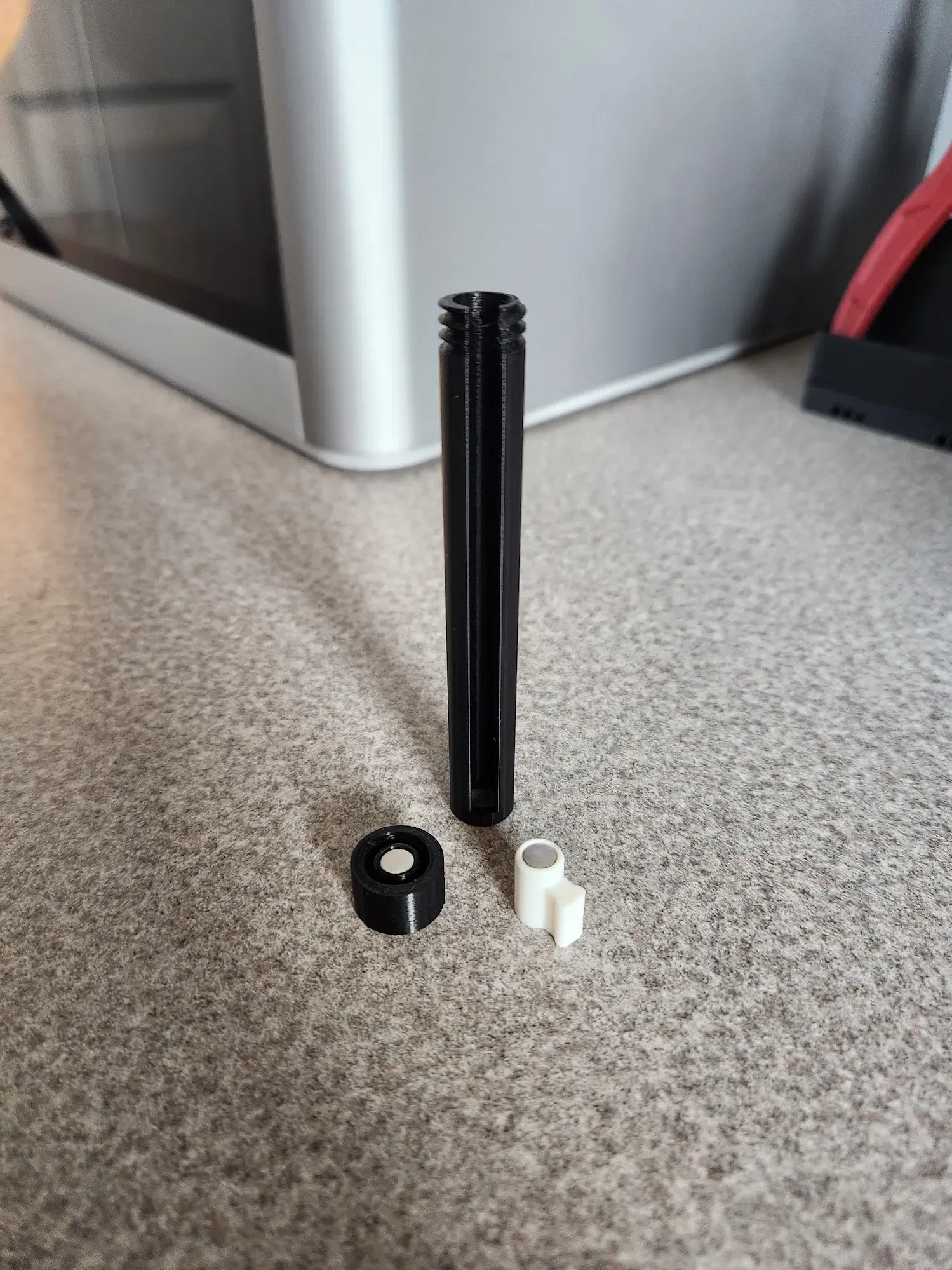

Máy phân phát nam châm Gridfinity của tôi in thành 3 phần và lắp ráp với 4 nam châm 6x2mm.

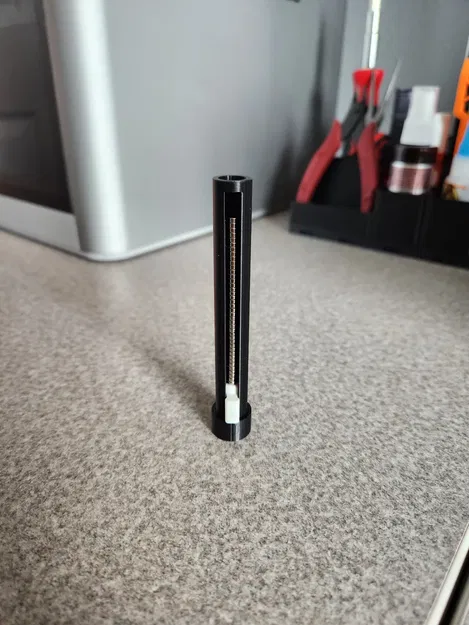

Máy phân phát có thể chứa khoảng 48 nam châm 6x2mm.

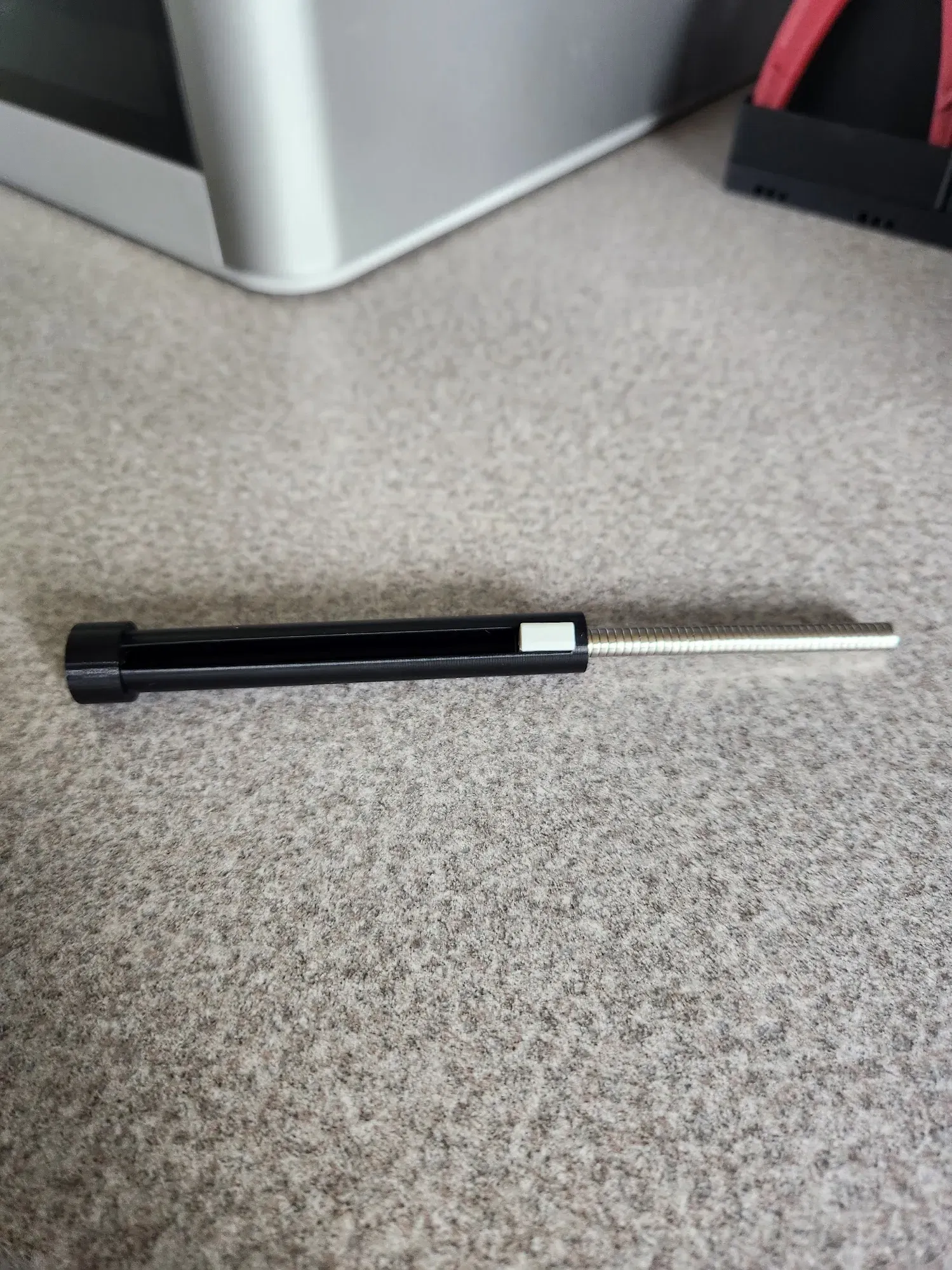

Nó có một thanh trượt đẩy các nam châm lên để dễ dàng tách rời và giữ chồng nam châm không bị rơi ra ngoài máy phân phát ngay cả khi bị lật ngược.

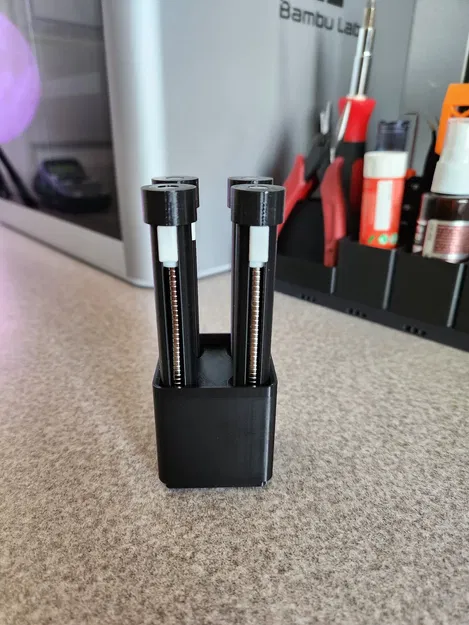

Thiết kế sử dụng một nam châm ở đáy máy phân phát và trong thùng Gridfinity để giữ máy phân phát đứng vững trong thùng. Bạn có thể bỏ qua những nam châm này nếu bạn cảm thấy chúng là thừa thãi.

Máy phân phát đơn giản chỉ cần vặn lại với nhau sau khi lắp đặt các nam châm. Các nam châm nên được lắp vừa khít nhưng có thể cần một chút keo nếu chúng lắp quá lỏng tùy thuộc vào độ chính xác của máy in của bạn.

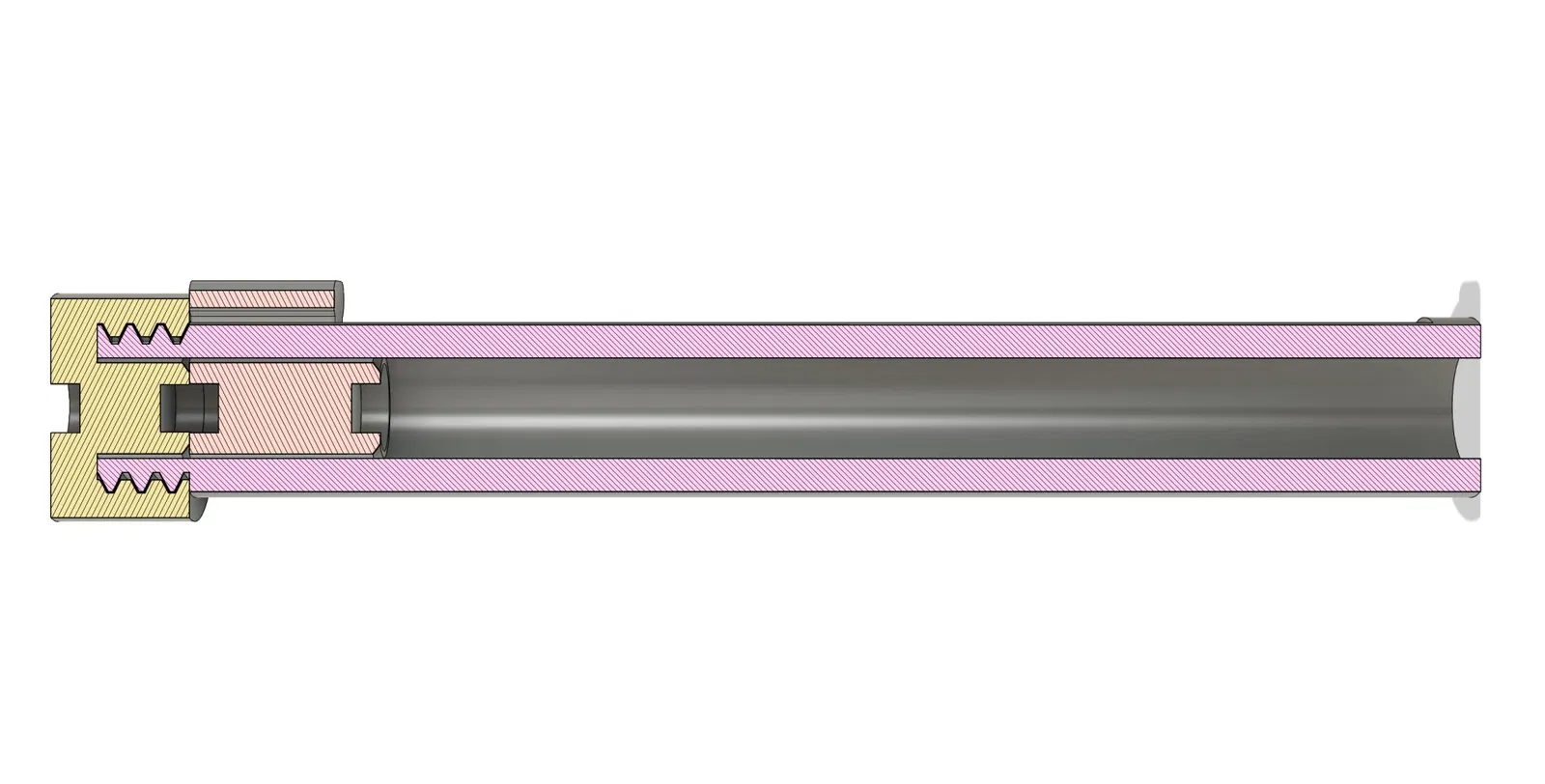

Hãy chắc chắn rằng khi lắp đặt các nam châm, nam châm ở bên có ren của nắp (bên hướng về phía thanh trượt) và nam châm ở đáy thanh trượt được lắp đặt sao cho chúng hút nhau. Đây là điều giữ cho thanh trượt và chồng nam châm không bị kéo dài khi máy phân phát bị lật ngược.

Bao gồm một thiết kế thùng Gridfinity và tệp nguồn Fusion 360.
