Hộp Nguồn WZ5005
Đây là hộp đựng cho bộ nguồn WZ5005, sử dụng hai bộ nguồn Meanwell LRS-100-24 nối tiếp. Bản dịch này hướng dẫn chi tiết về cách lắp đặt, loại ốc vít cần dùng, và các tùy chọn chân đế. Bài viết cũng chia sẻ kinh nghiệm thực tế về hiệu suất của bộ nguồn.
Mô tả

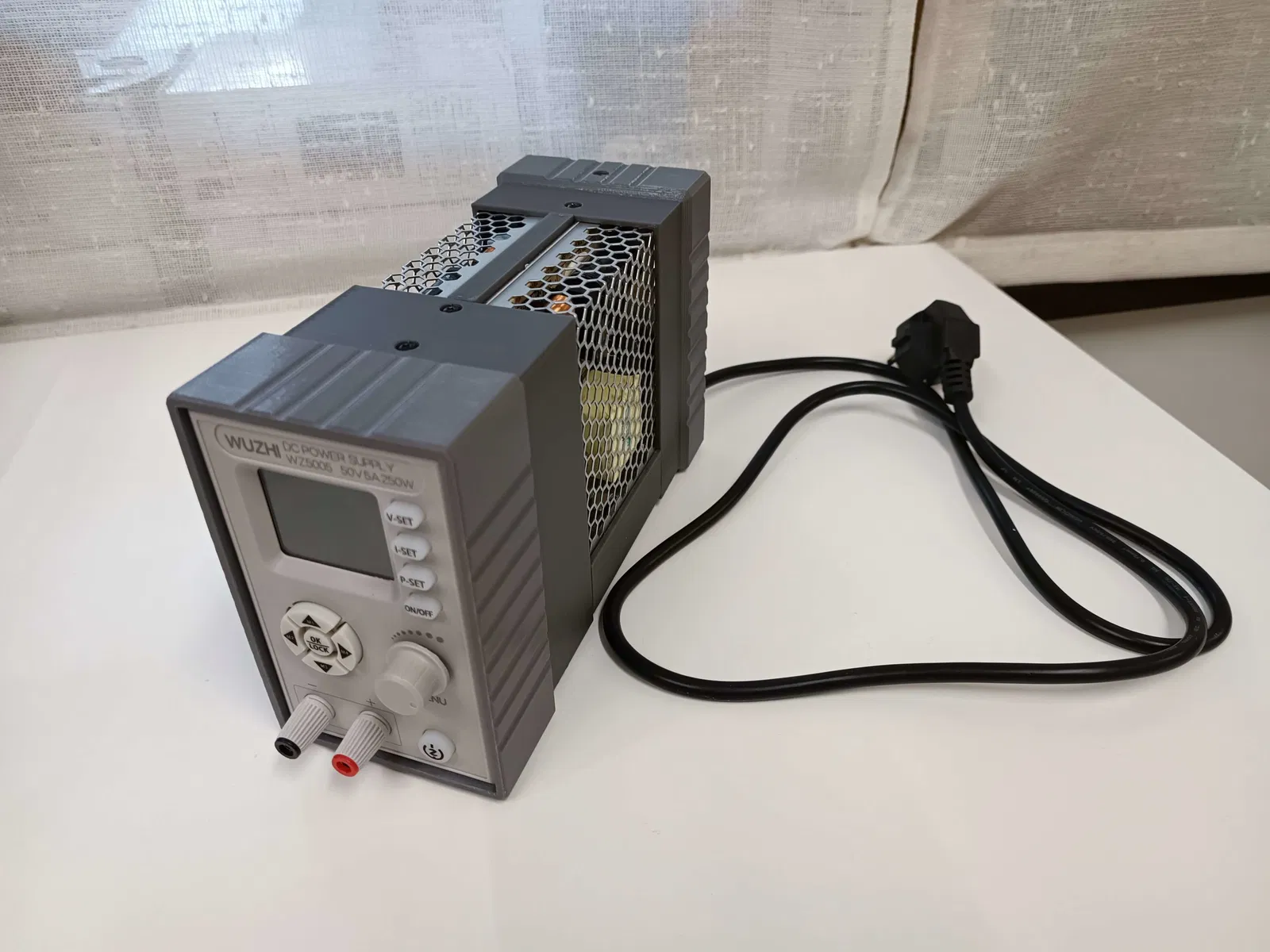

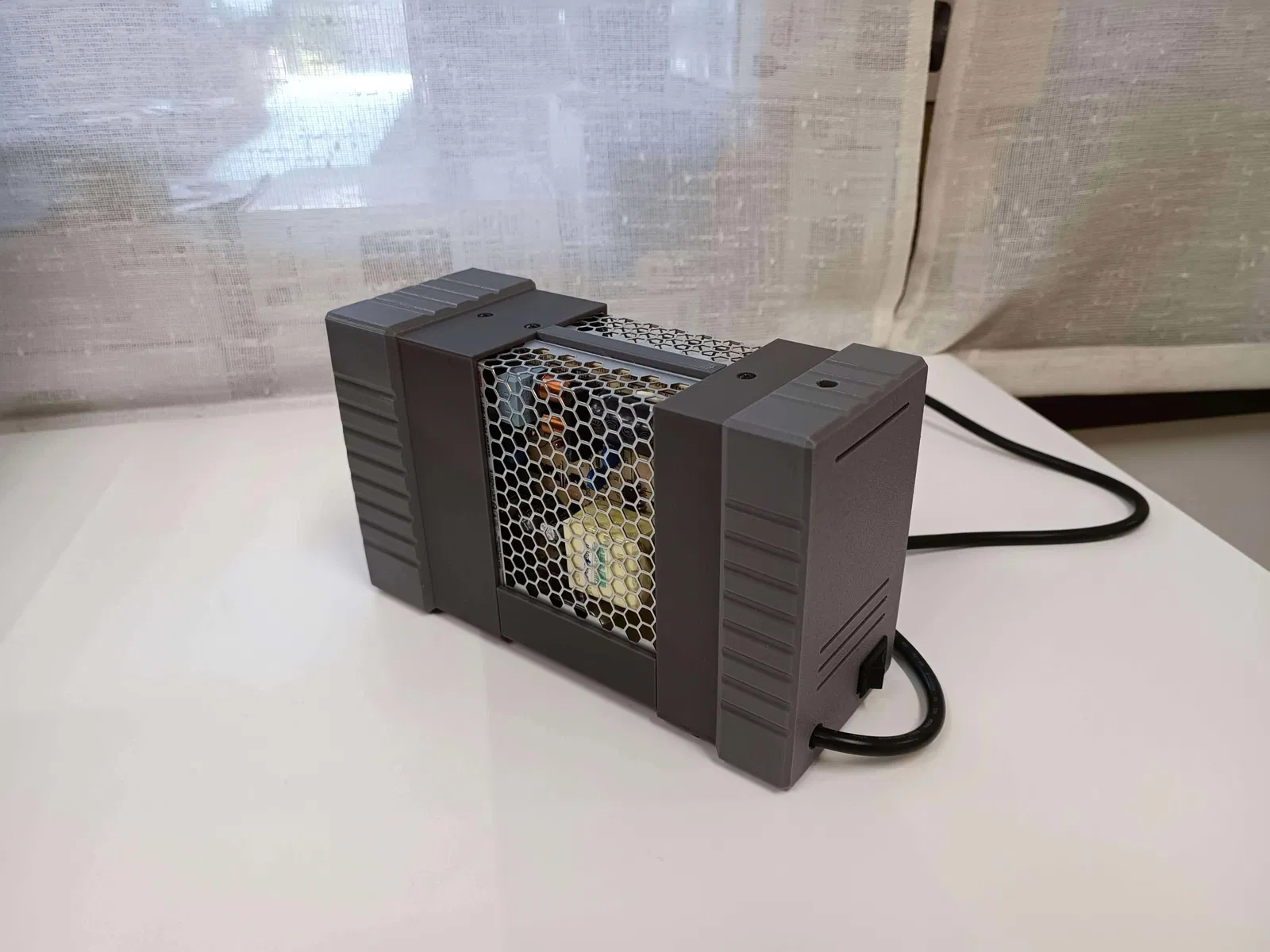

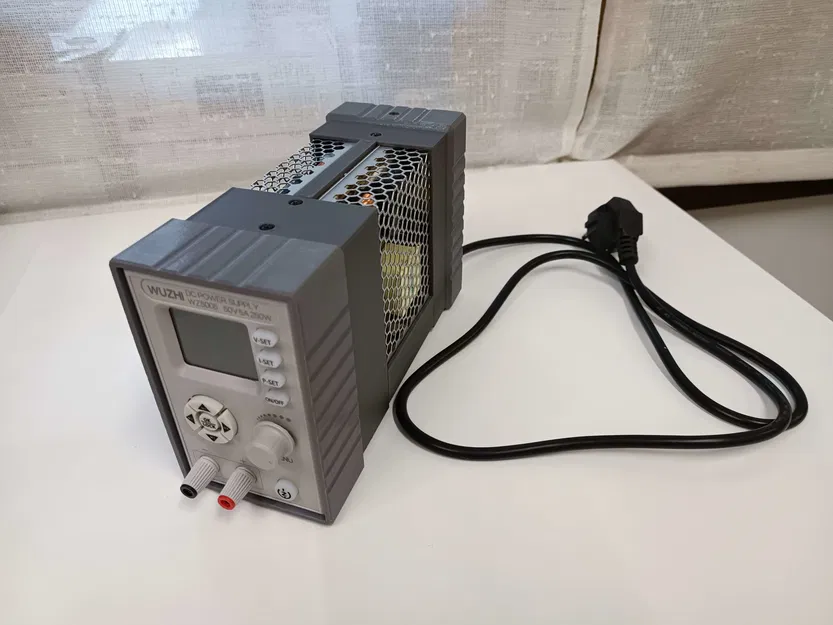

Hộp nguồn WZ5005.
Nếu anh em chưa rành về điện áp nguồn điện lưới, hãy hỏi thợ điện có chuyên môn nha.

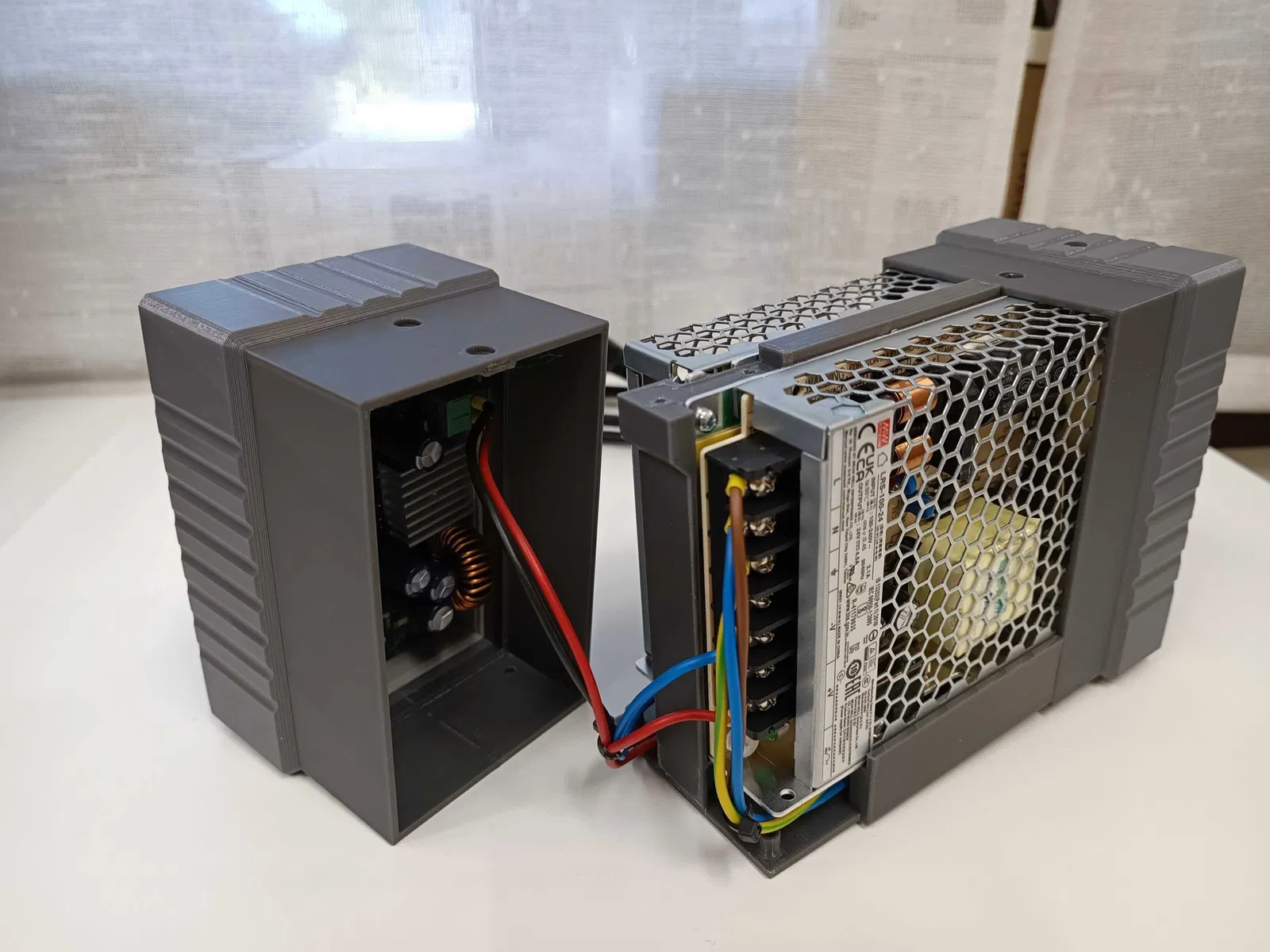

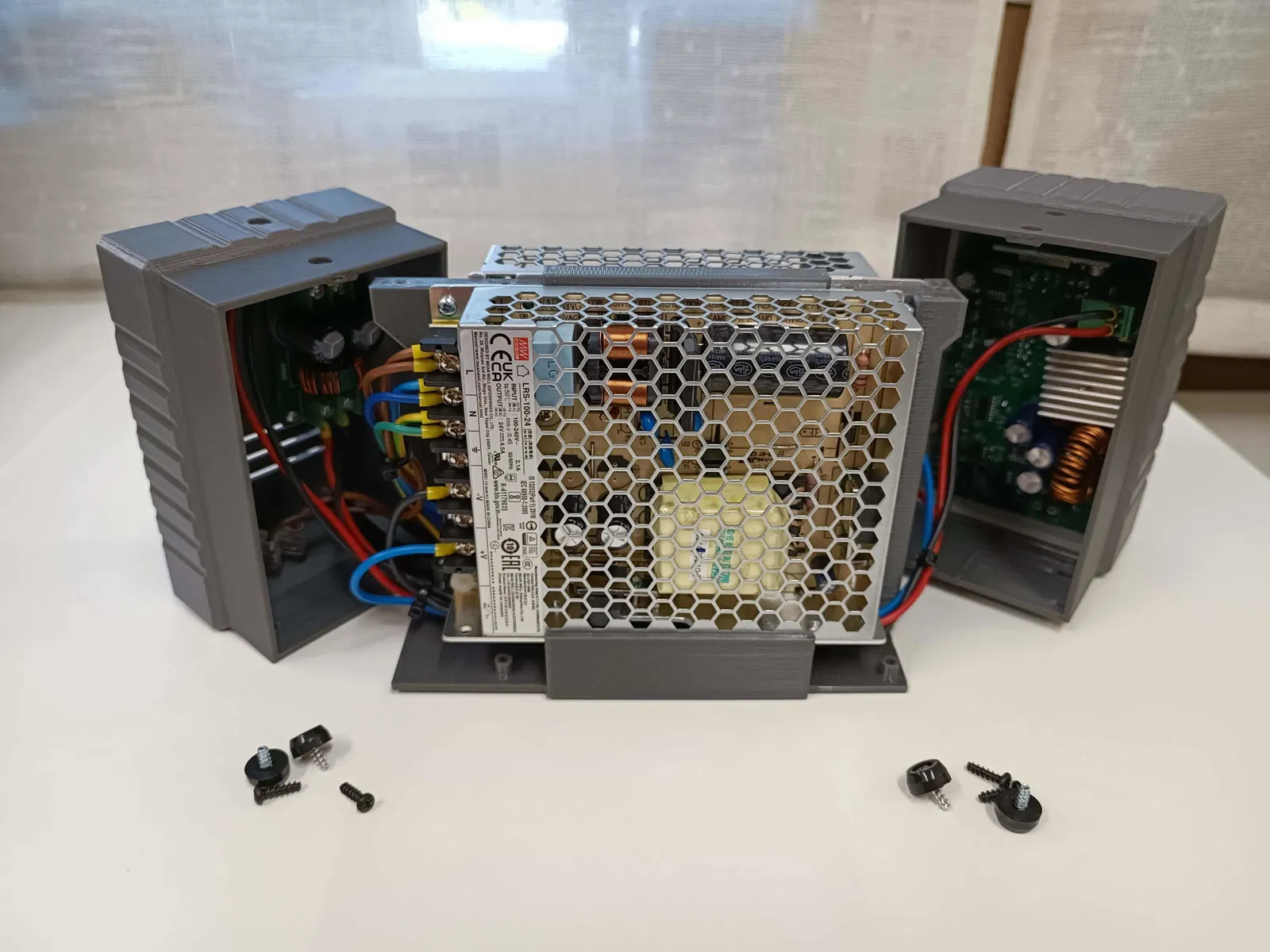

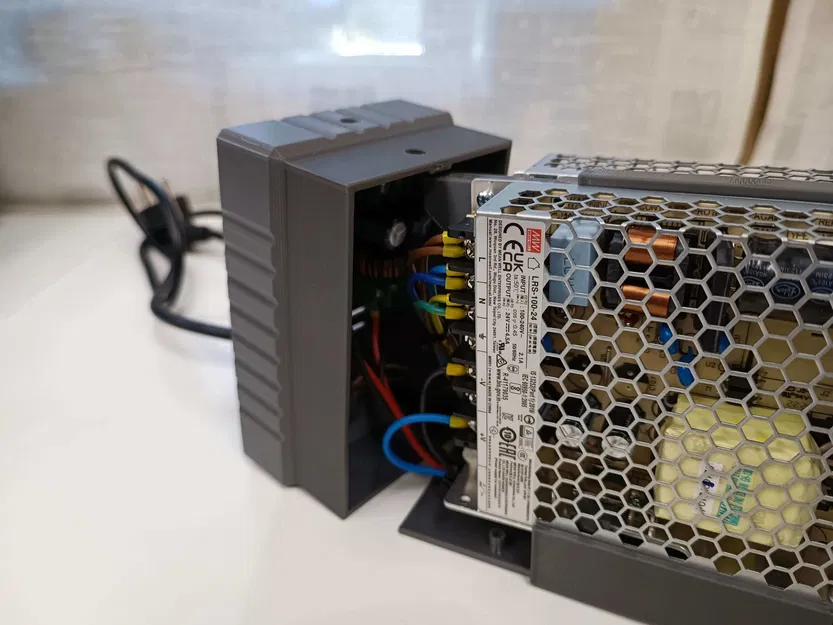

Cả hai bộ nguồn đều là Meanwell LRS-100-24 được chỉnh lên 27v. Nối tiếp nhau tổng cộng là 54v. Có thể tùy chọn đặt một choke filter ở giữa bộ nguồn Meanwell và VZ5005 để lọc nguồn.
Tất cả các bộ phận đều được định hướng để in. Chỉ cần chống đỡ cho mặt trước thôi nha.
Ốc vít là loại DIN7891F cho nhựa:
- 3x10mm, 4 con cho mặt trước
- 3x10mm, 4 con cho mặt sau
- 3x8mm, 4 con cho cả hai bộ nguồn
- 3x10mm, 2 con cho kẹp dây nguồn
Chân đế cao su kích thước 11x9x6mm là tùy chọn vì hộp đã có chân đế bằng nhựa rồi.
WZ5005 https://www.aliexpress.com/item/1005001786782572.html?spm=a2g0o.9042311.0.0.27424c4dsJg1fX và nhiều người bán khác
Ốc vít https://www.aliexpress.com/item/1005003330377202.html?spm=a2g0o.9042311.0.0.4a034c4d35fmBj
Chân đế cao su https://www.aliexpress.com/item/32993100722.html?spm=a2g0o.9042311.0.0.27424c4dnUV7g4
P.S. Thật sự là tui cũng bất ngờ cái bộ nguồn 35 euro mà hoạt động ngon ghê. Dùng cho mục đích chung thì ok lắm.
