Bánh cóc hai chiều: Ma sát thấp, Hài lòng cao

Phần cứng:

ốc lục giác M3*20: 4 Đai ốc M3: 4 Nam châm đường kính 4mm, cao 2mm: 4

Lắp ráp:

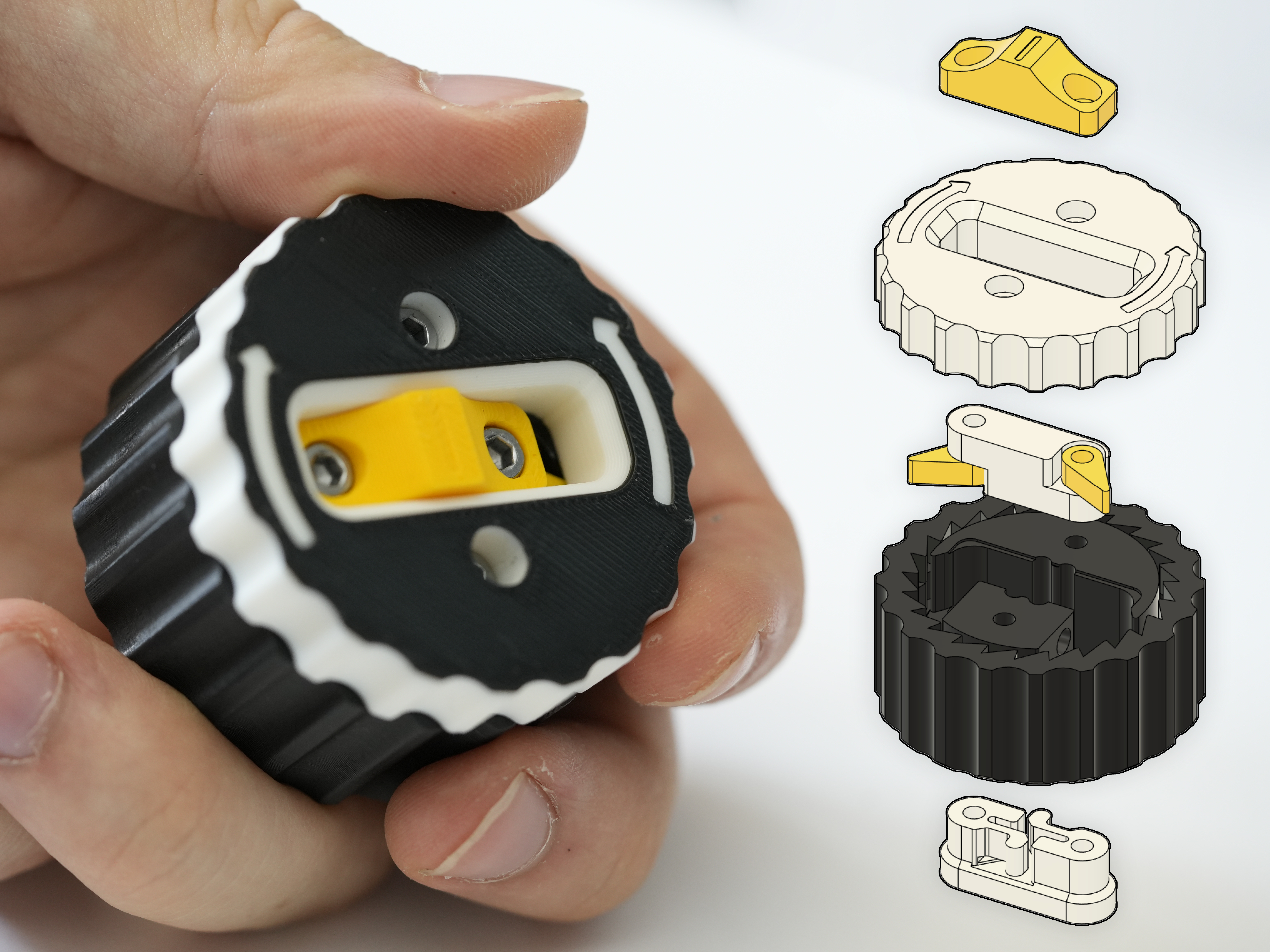

1. Chuẩn bị tất cả các bộ phận. In PLA cho tất cả các bộ phận là ổn, nhưng tui khuyên dùng PETG cho "slider latch" vì nó có các chốt linh hoạt. In với 4+ lớp vỏ và mật độ ruột 30% trở lên. Kiểm tra xem đế có xoay trơn tru không. Nếu xoay khó, hoặc bị kẹt, hãy thêm một ít dầu có độ nhớt thấp vào giữa hai bộ phận chuyển động.

2. Gắn 2 nam châm vào đế ở hai bên. Chúng có thể không cần keo, nhưng nếu chúng bị rơi ra, bạn có thể cần dùng chất kết dính. Hai nam châm còn lại phải được dán vào các bánh cóc. Đảm bảo cùng cực quay ra ngoài, vì các nam châm này có chức năng đẩy nhau.

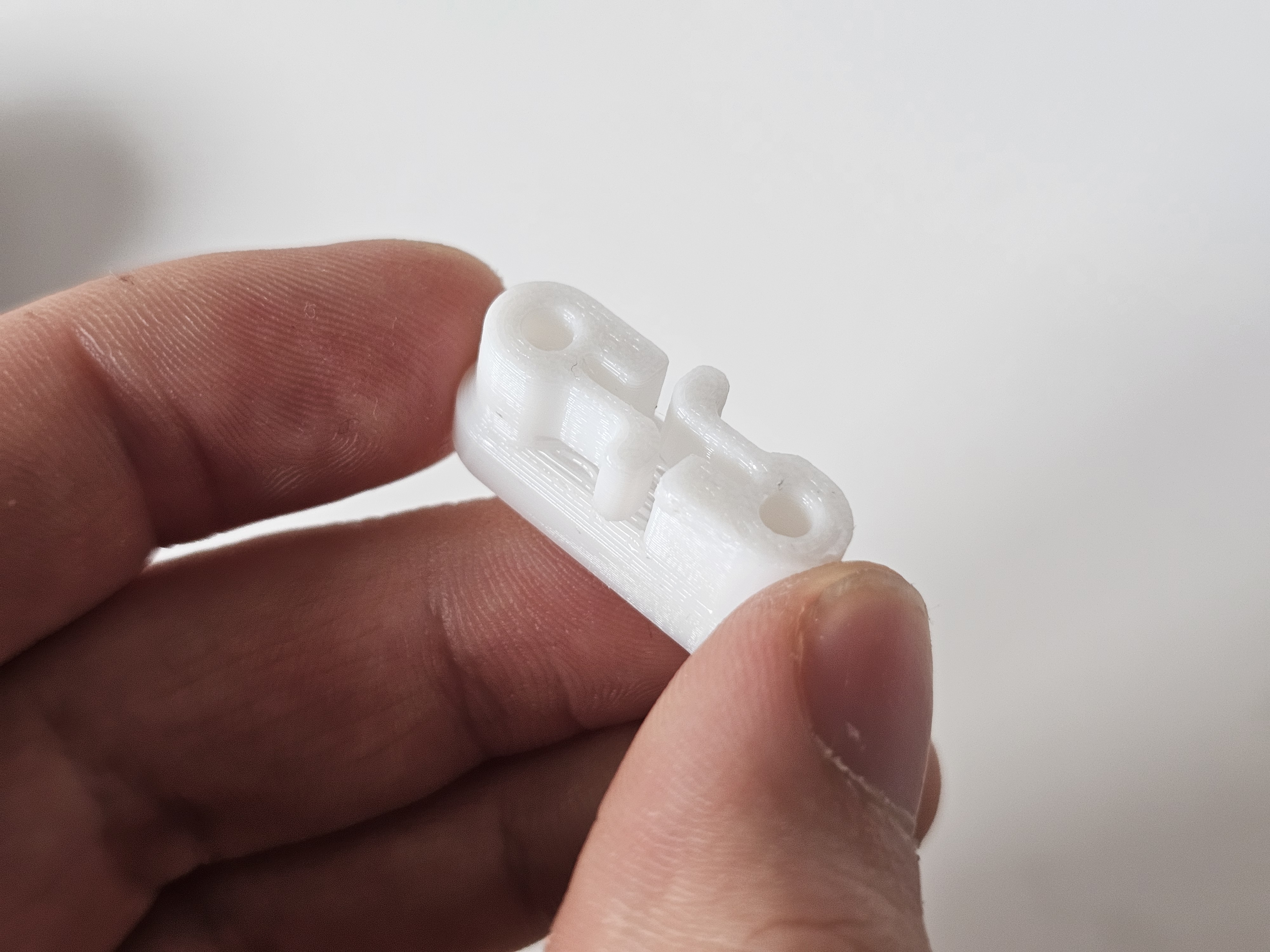

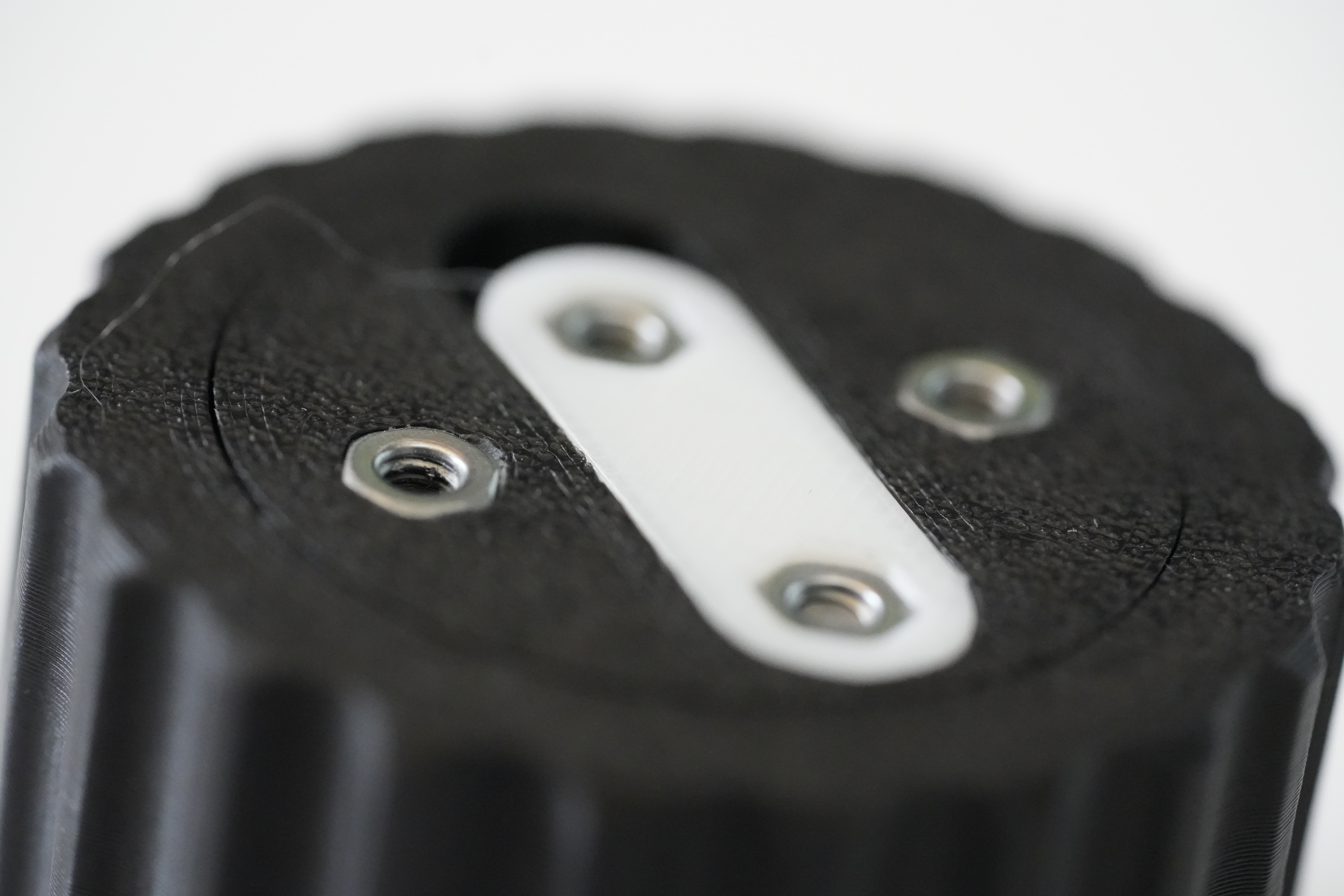

3. Gắn chốt trượt từ phía dưới và thêm 4 đai ốc M3 vào đế.

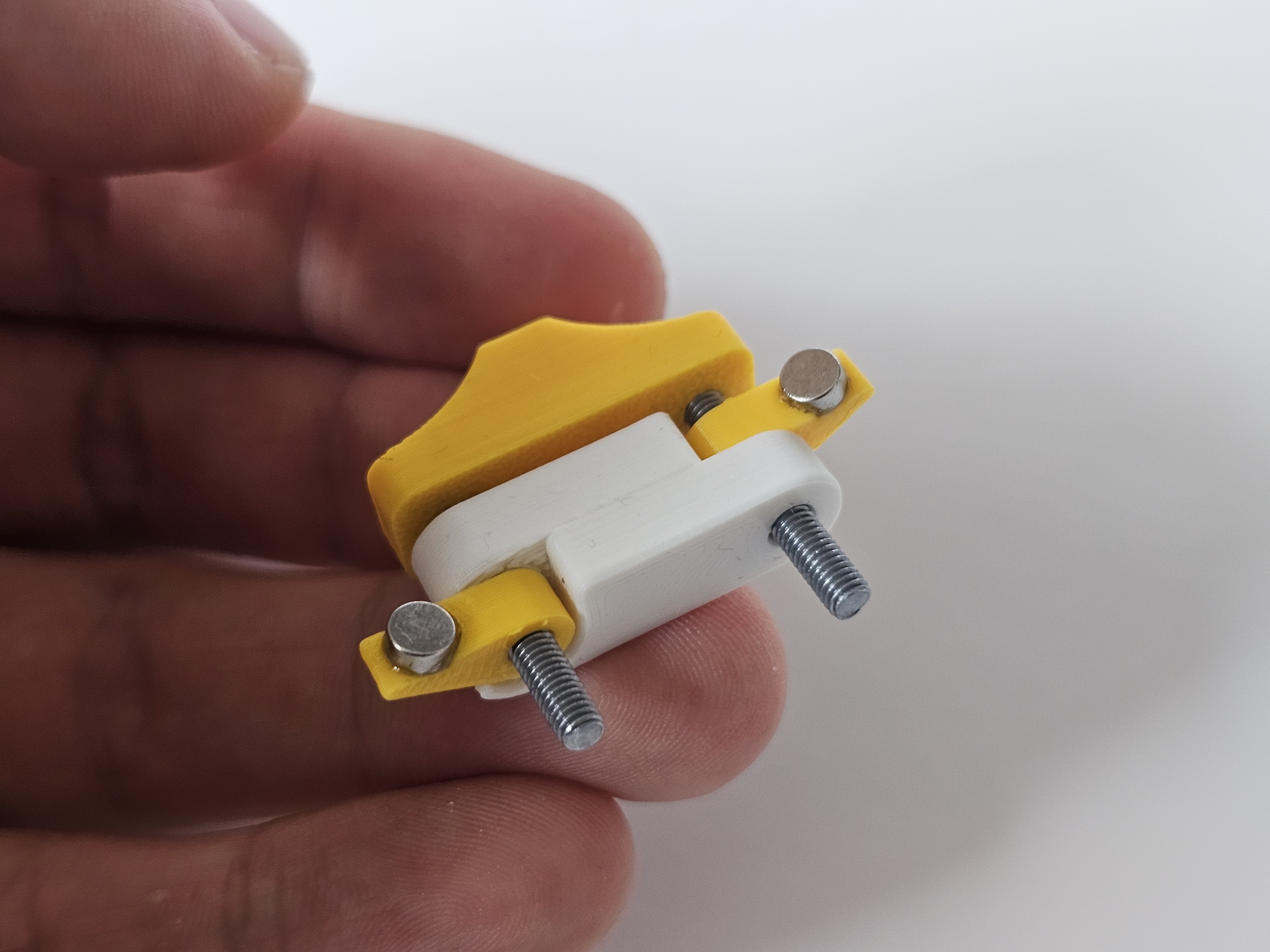

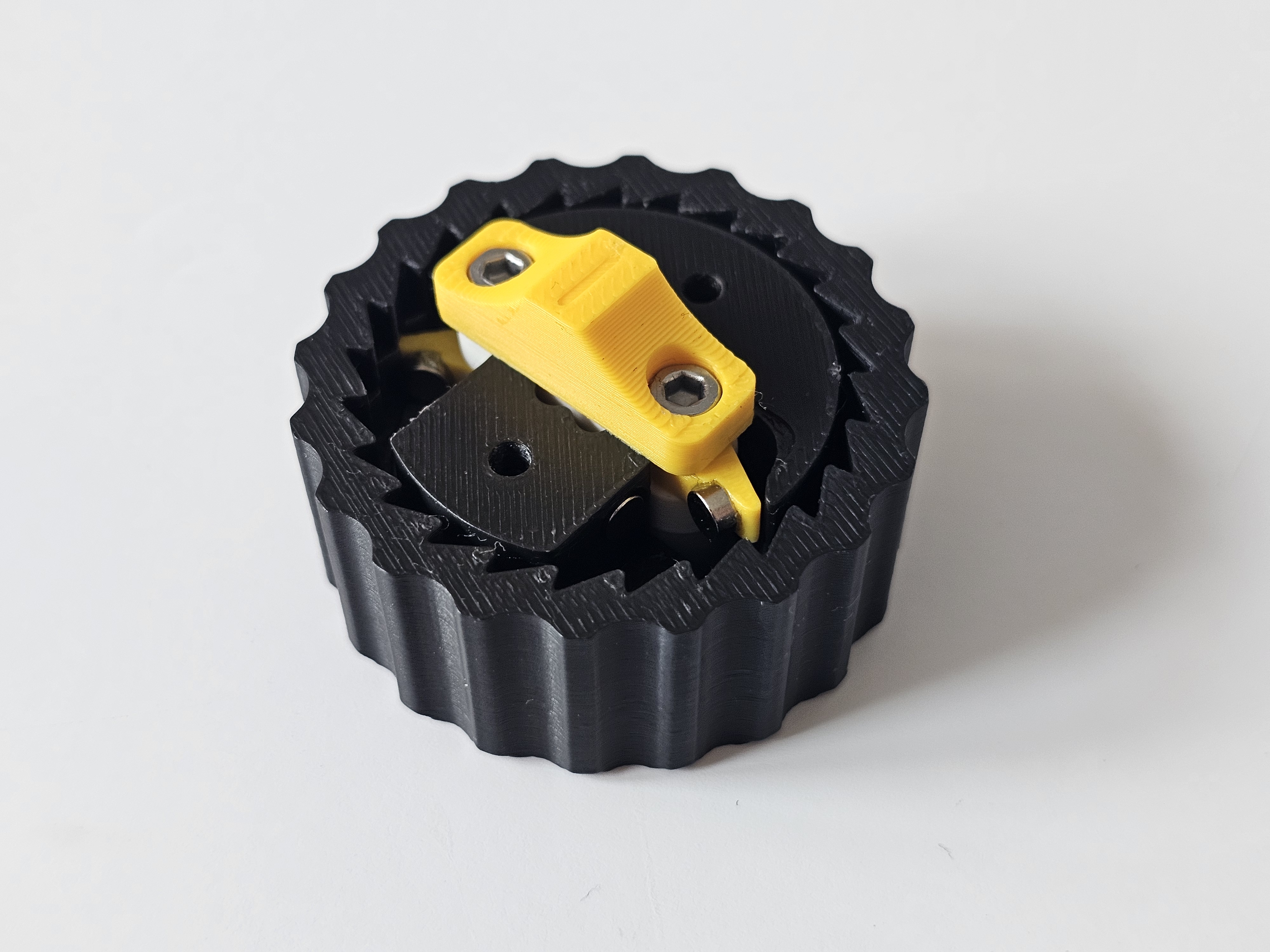

4. Lắp ráp lõi như sau. Sử dụng ốc M3*20. Vặn vào đế. Đừng siết quá chặt:

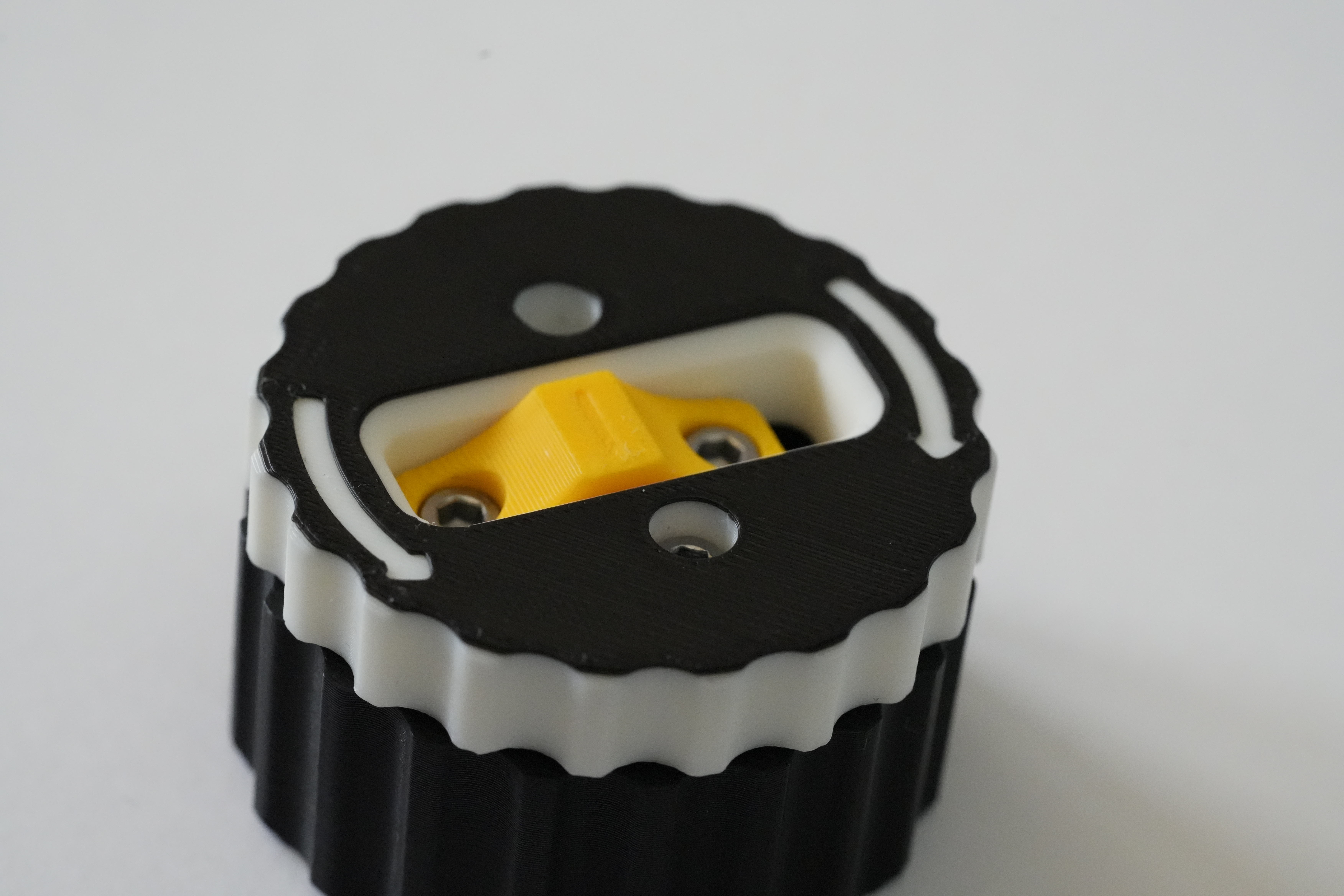

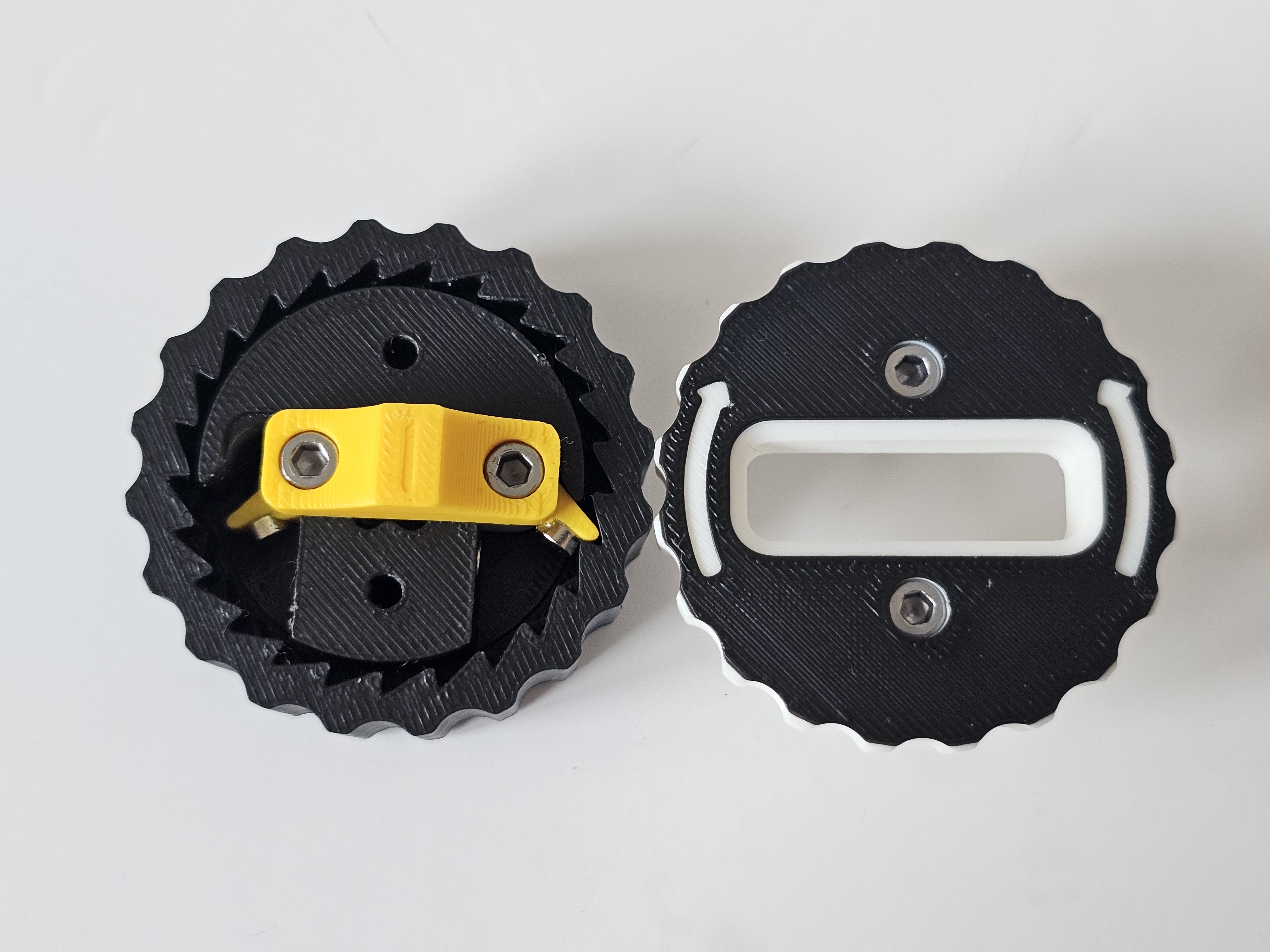

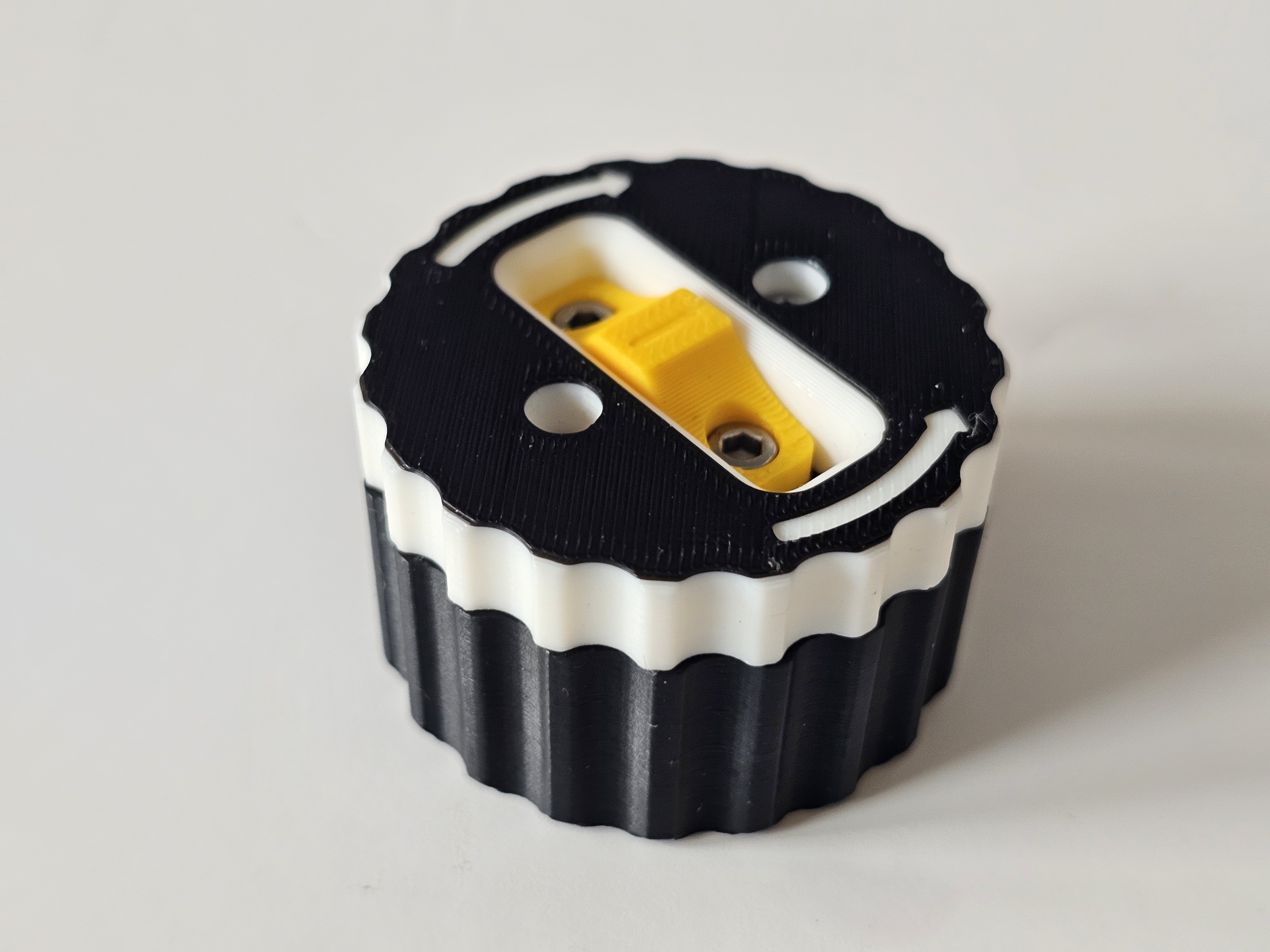

5. Kiểm tra bánh cóc. Nếu mọi thứ hoạt động tốt, tiến hành lắp nắp trên. Chỉ có một hướng lắp cho nó vì các mũi tên chỉ hướng có hướng cụ thể. Cái này cần thêm hai ốc M3*20.

Ghi chú:

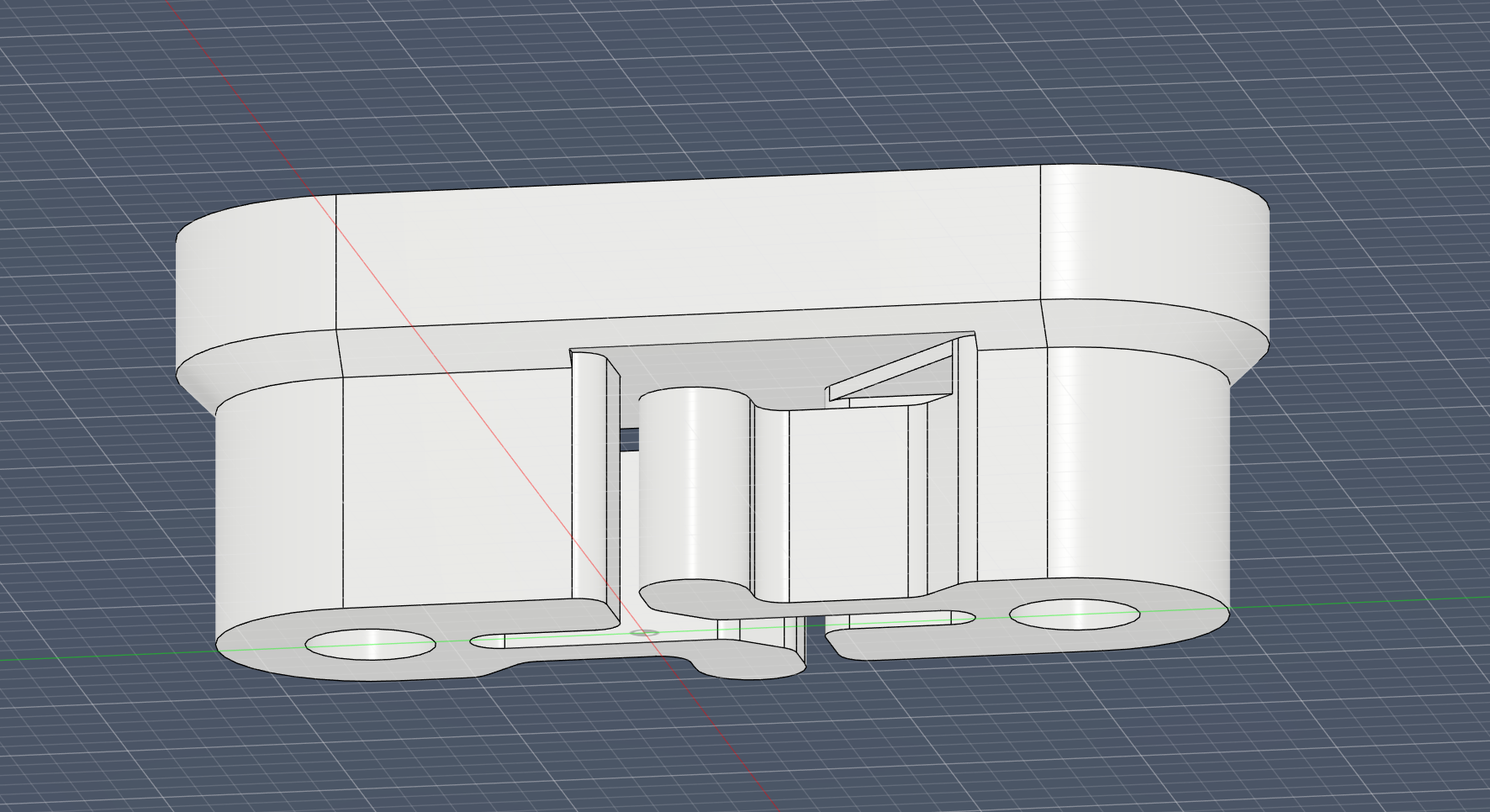

In bộ phận này theo hướng này. Nếu không, các chốt linh hoạt sẽ không in đúng cách. Tui cũng khuyên dùng PETG cho bộ phận này.

Tui khuyên dùng một ít dầu bôi trơn có độ nhớt thấp bên trong bánh cóc để cải thiện đáng kể âm thanh và giảm ma sát, đặc biệt là ở phần đế in sẵn.
