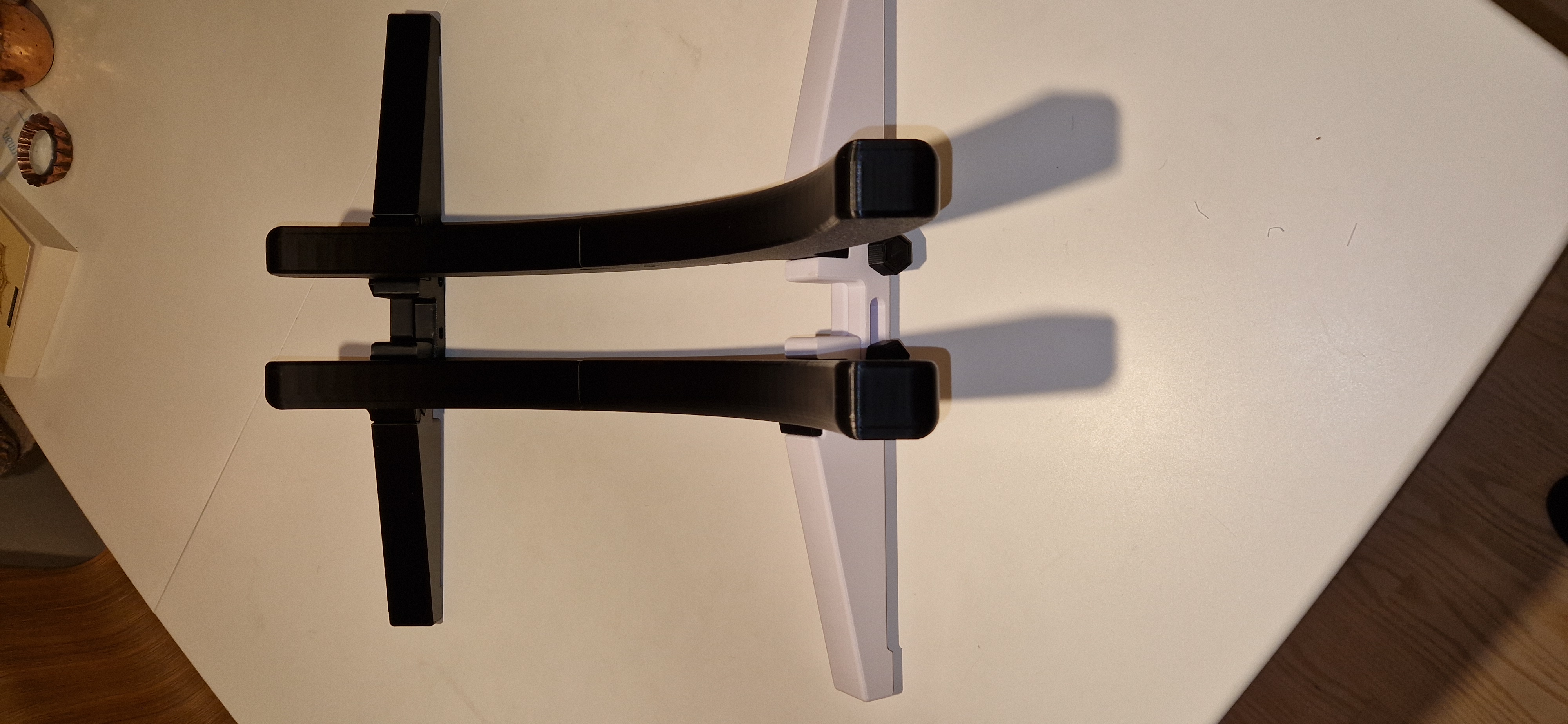

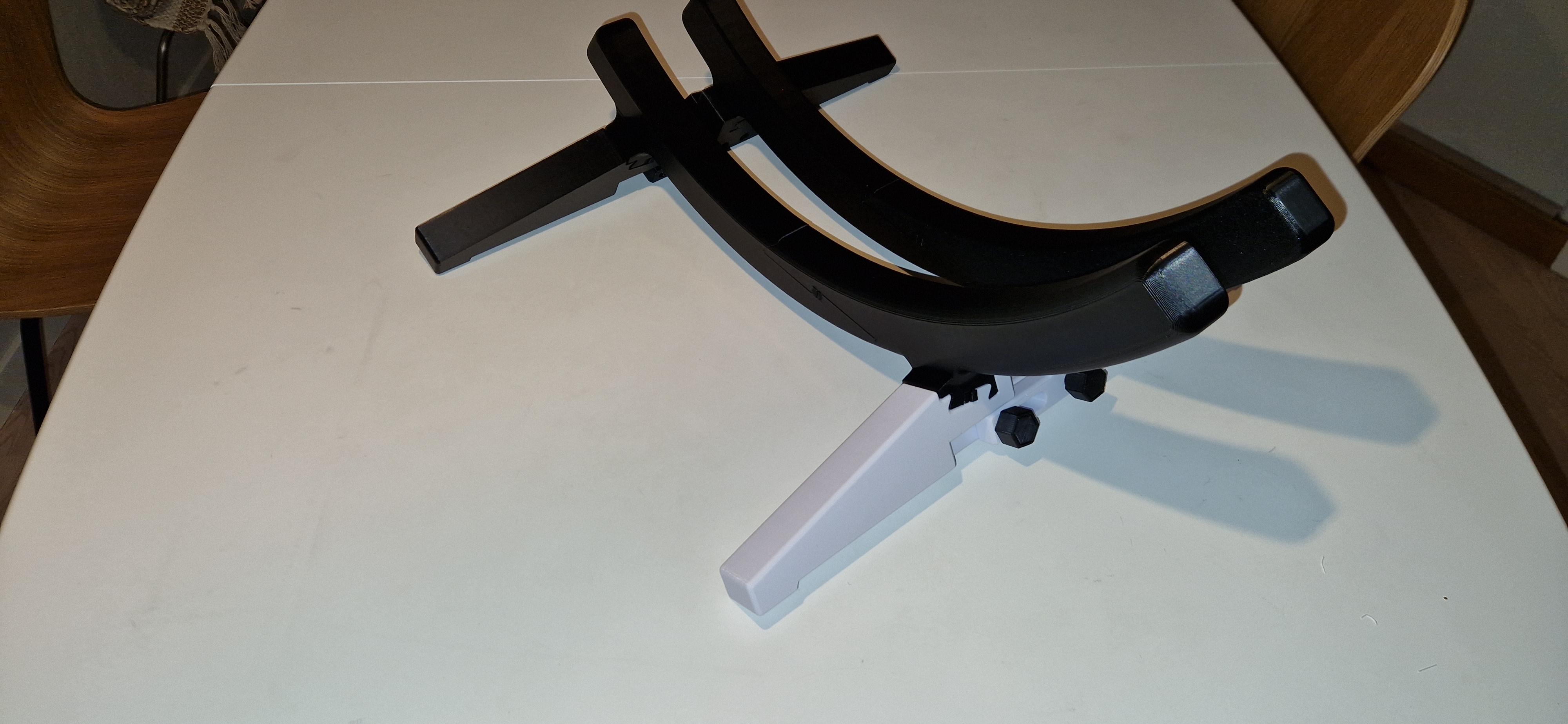

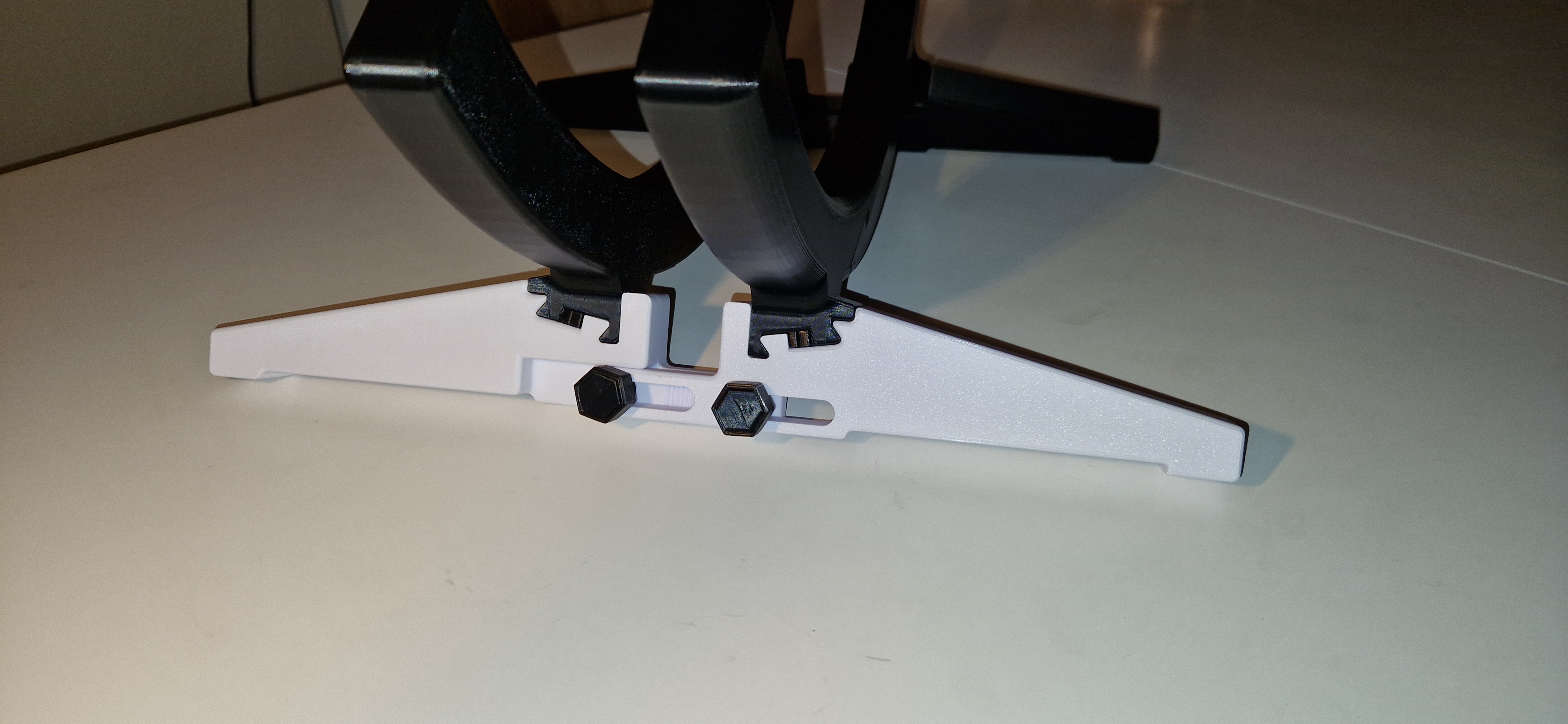

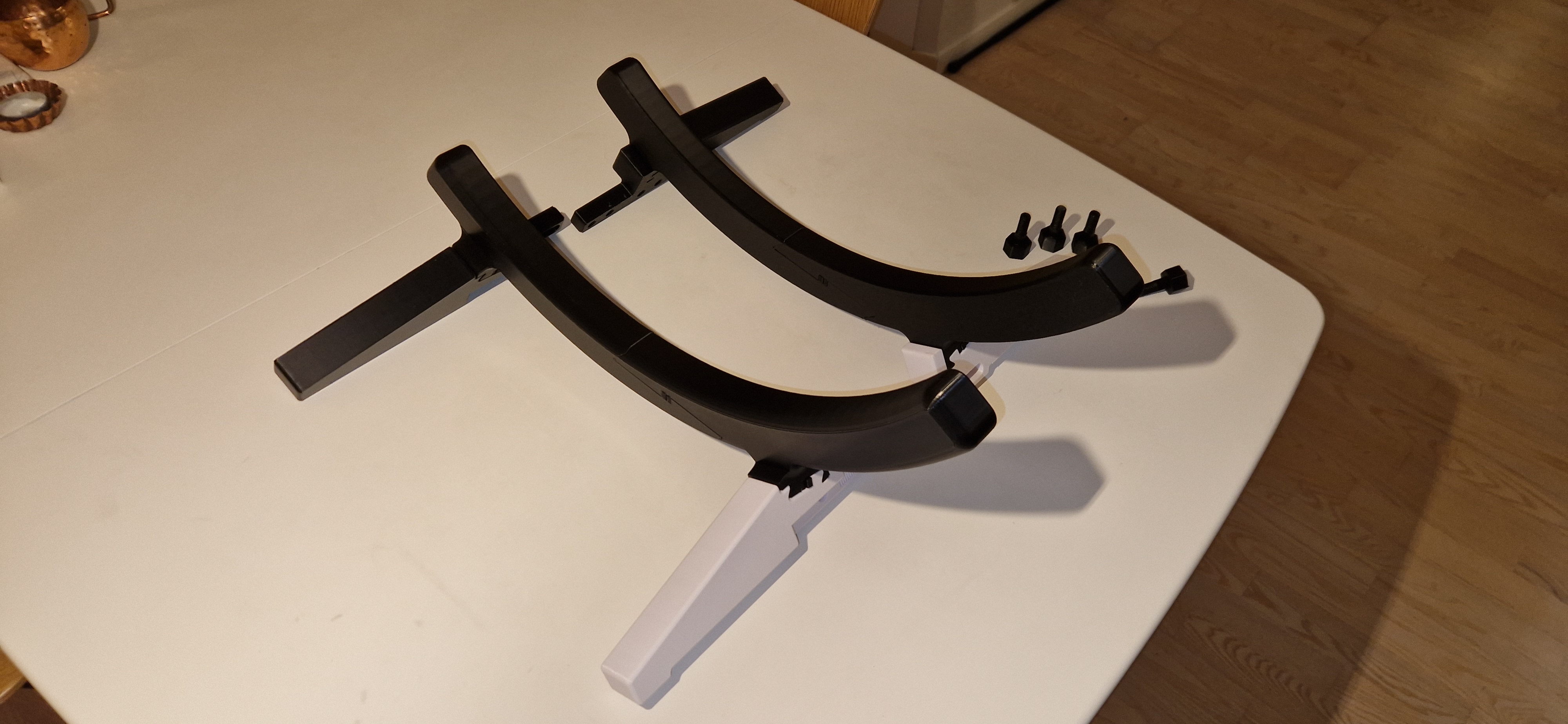

Chân chống xe đạp điều chỉnh 25-51 mm (tất cả bộ phận in 3D)

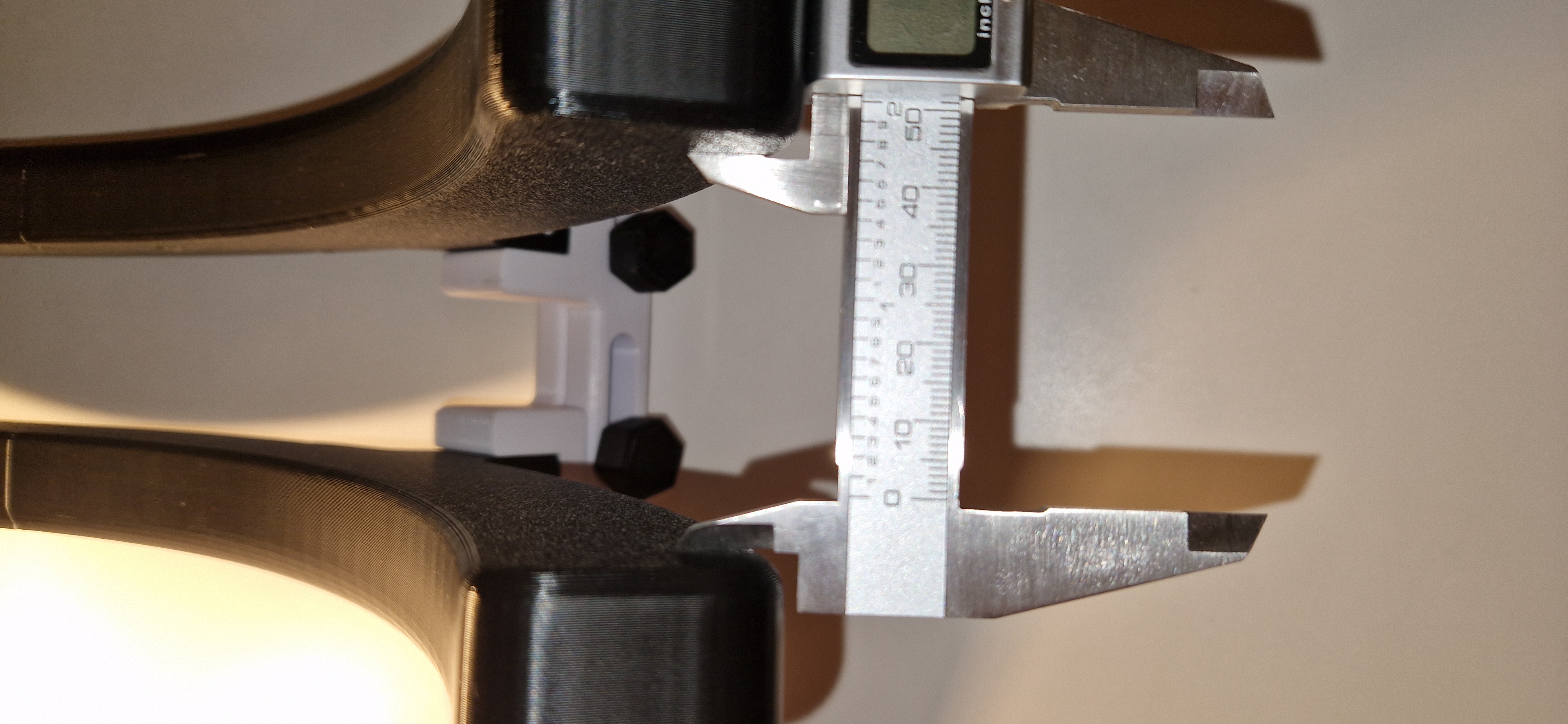

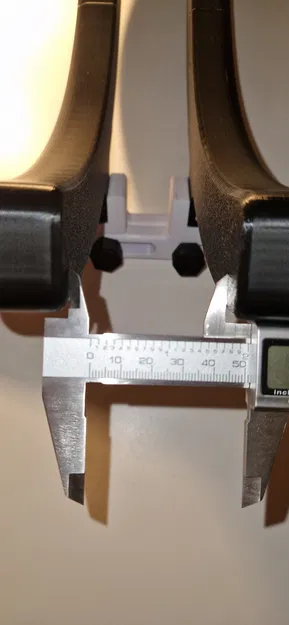

Chân chống xe đạp có thể điều chỉnh cho bề rộng lốp xe từ 25-51mm. Tất cả các bộ phận cần thiết đều được in 3D.

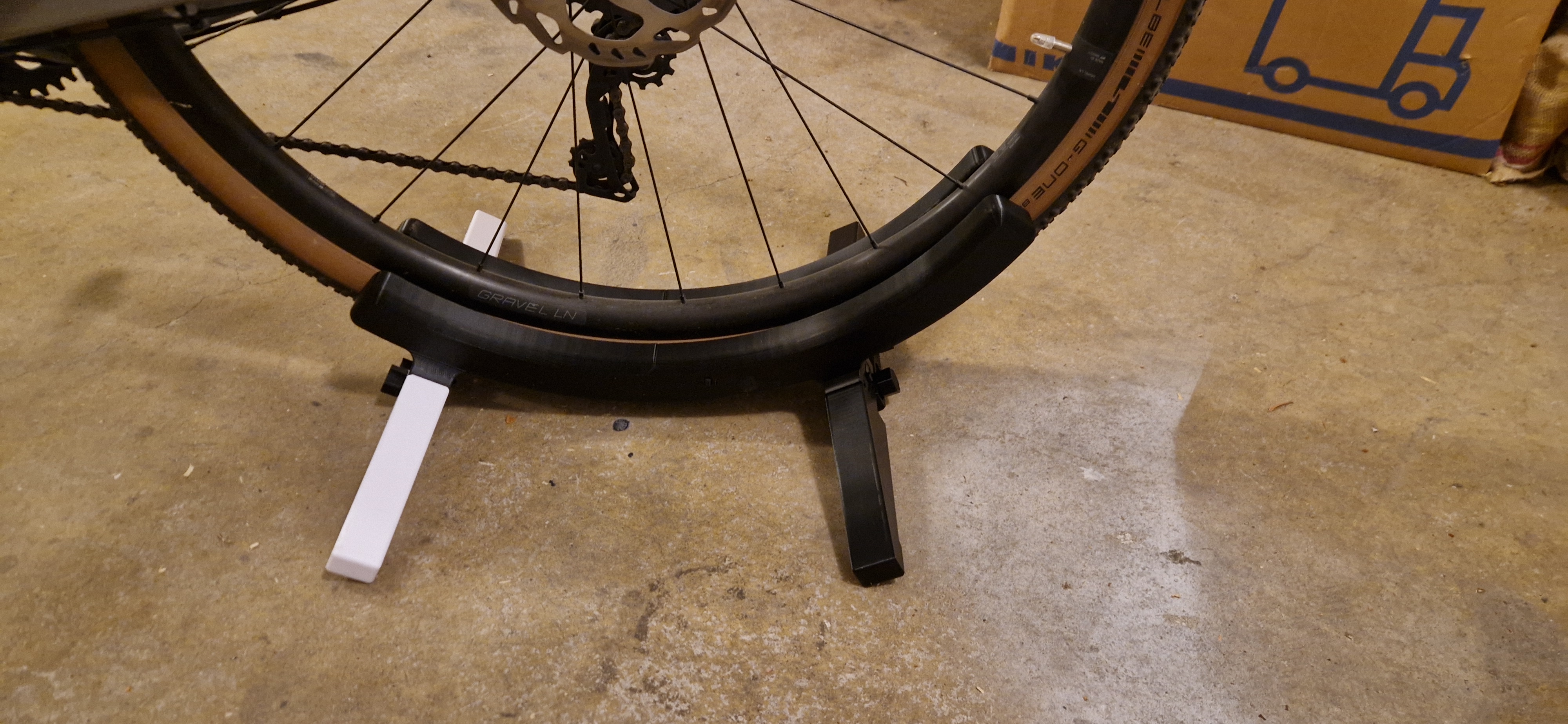

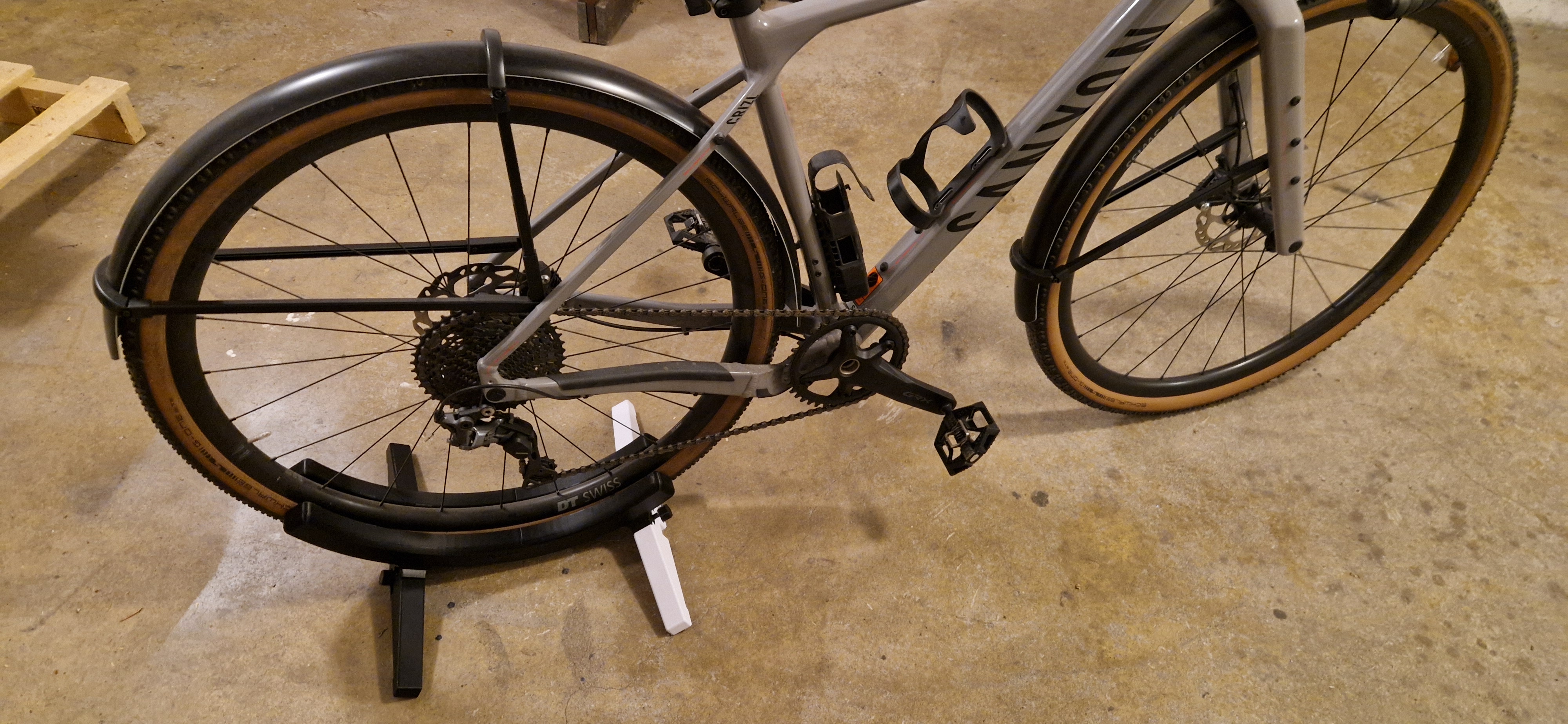

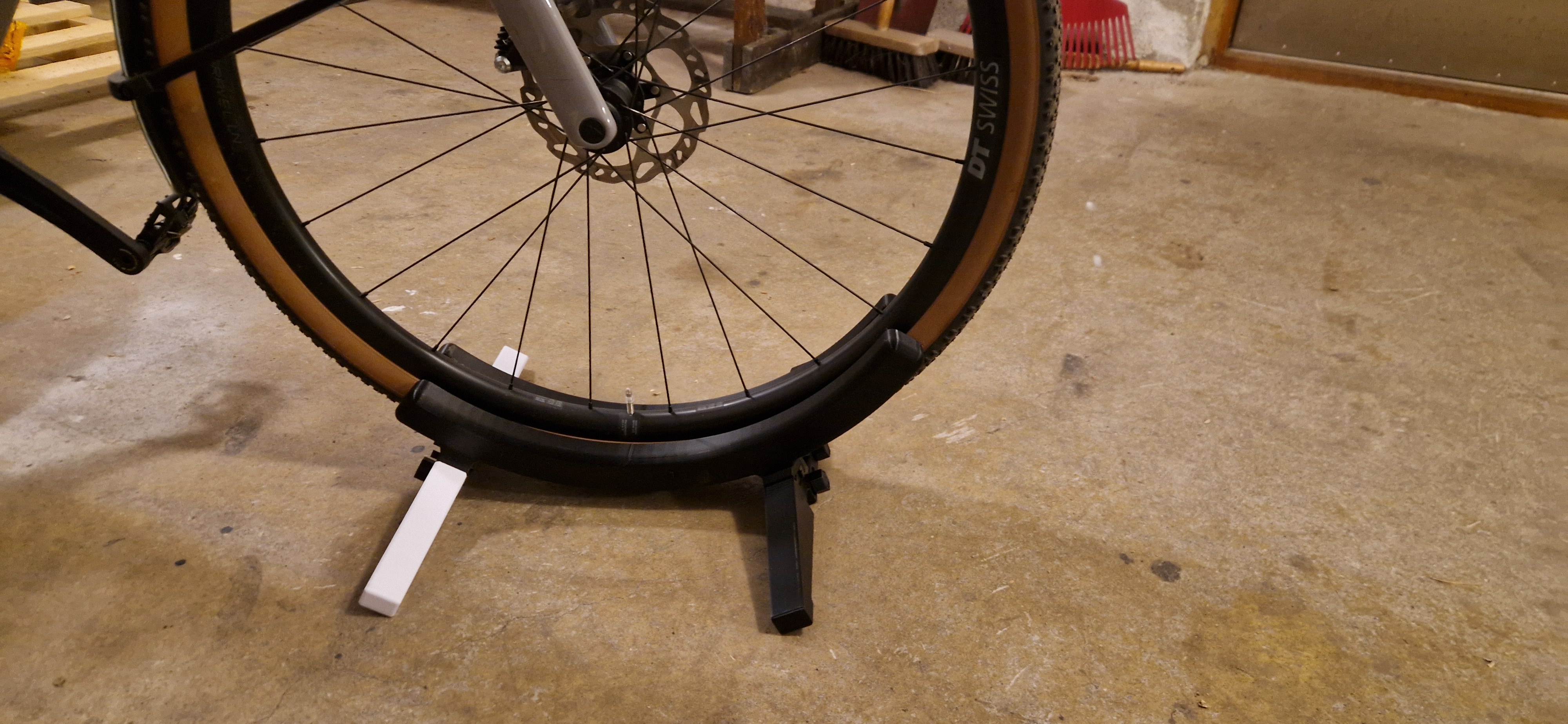

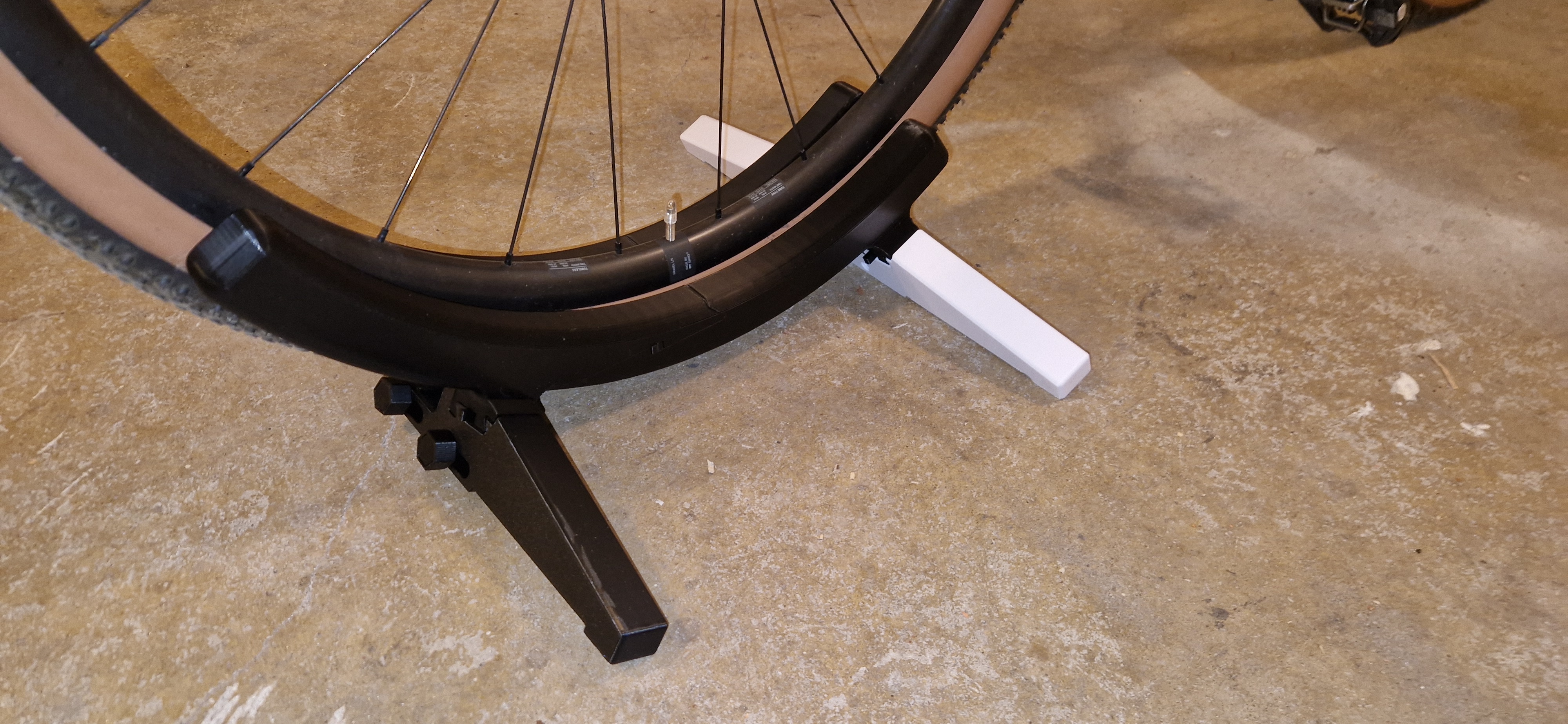

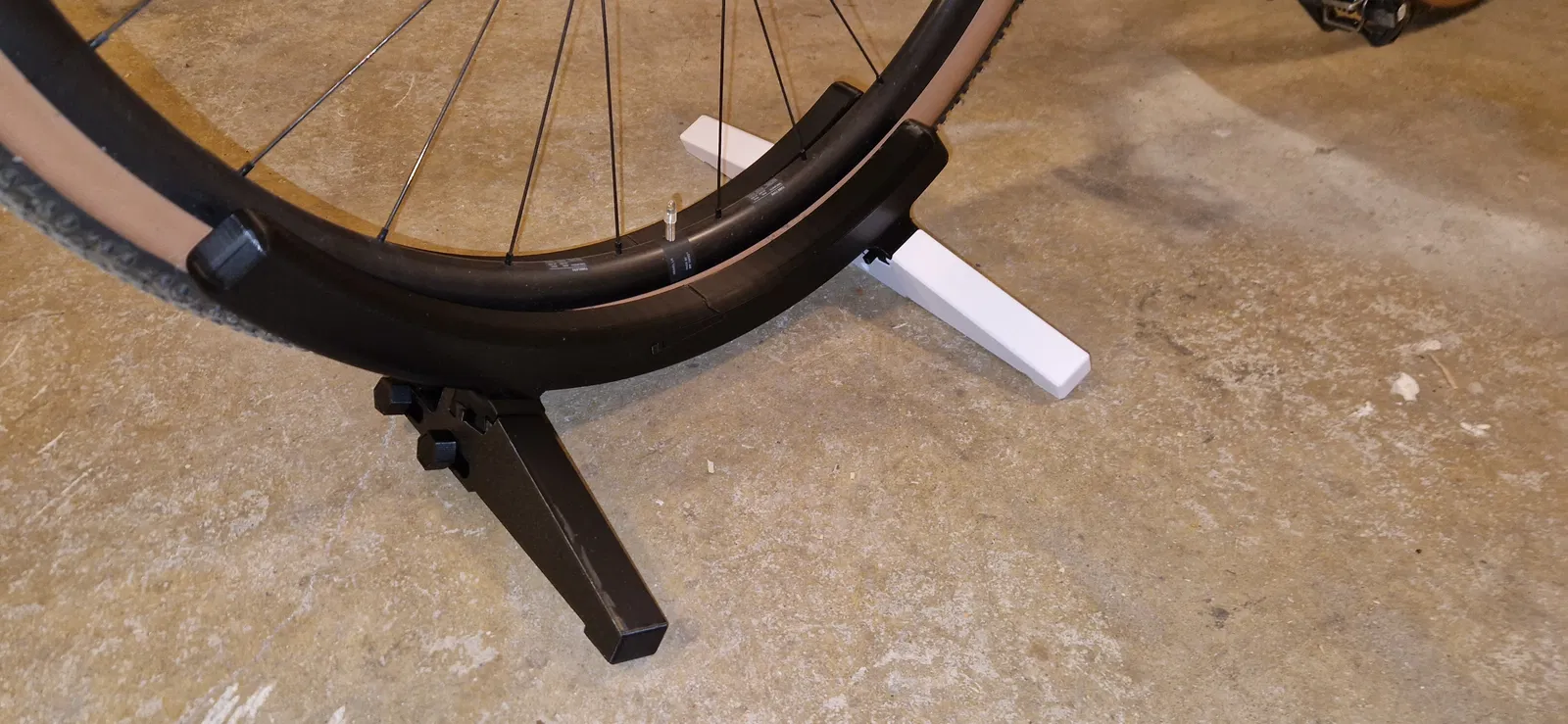

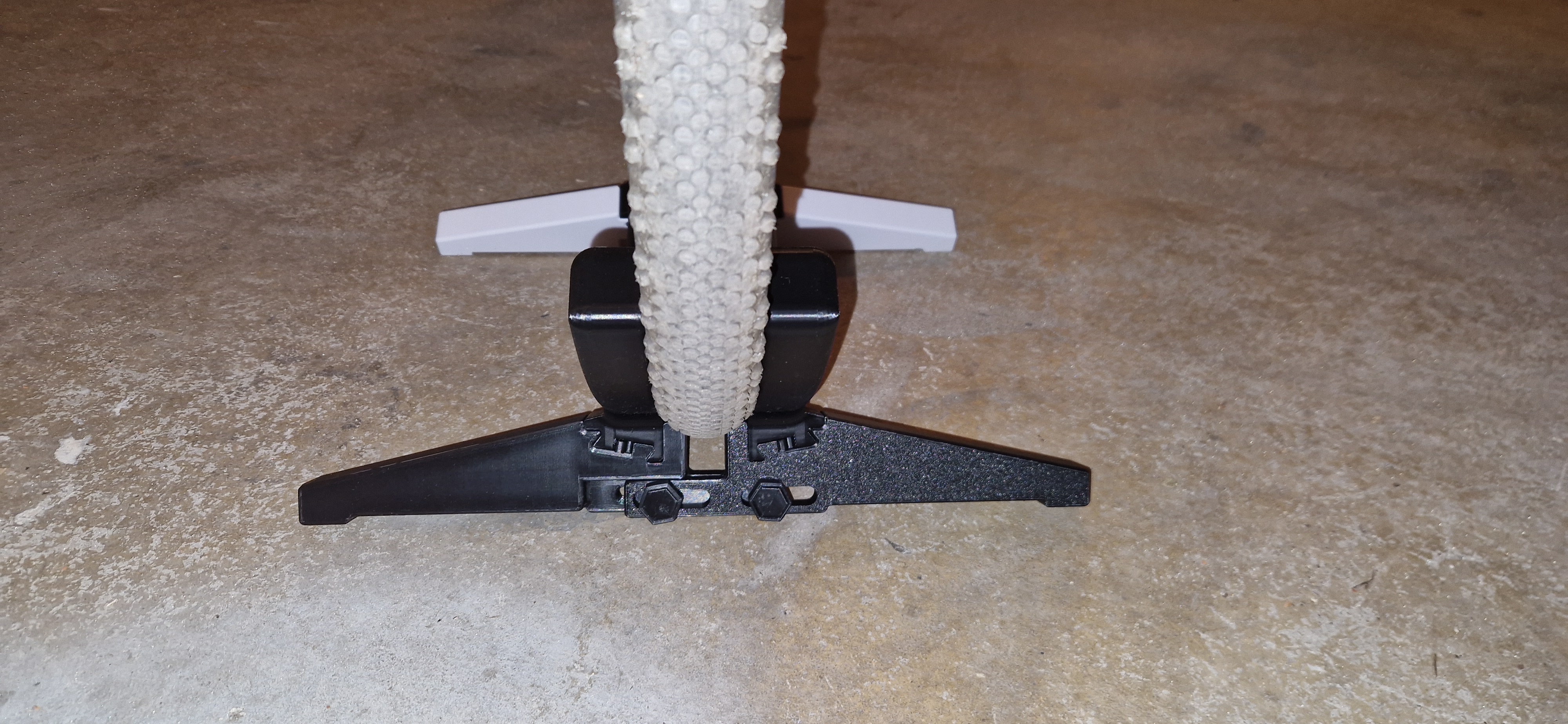

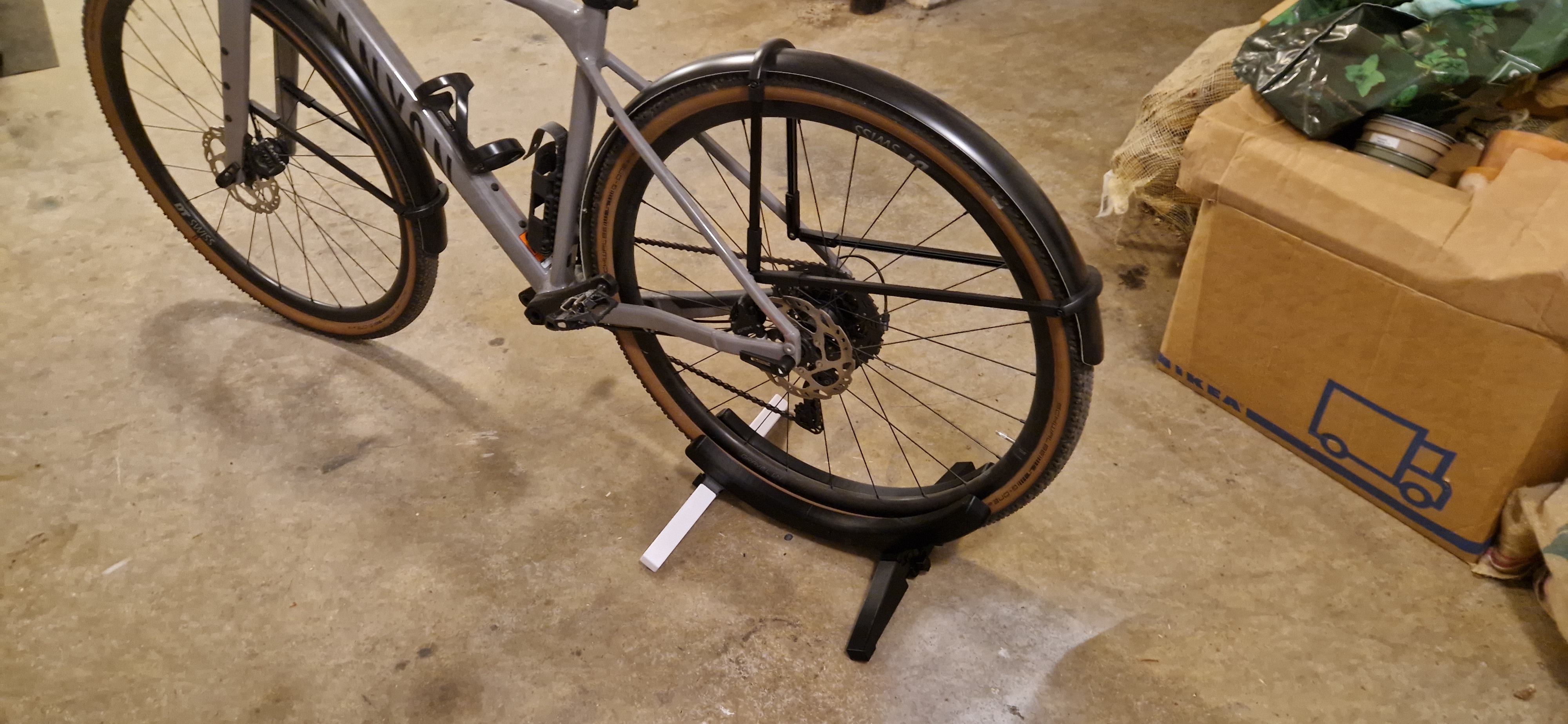

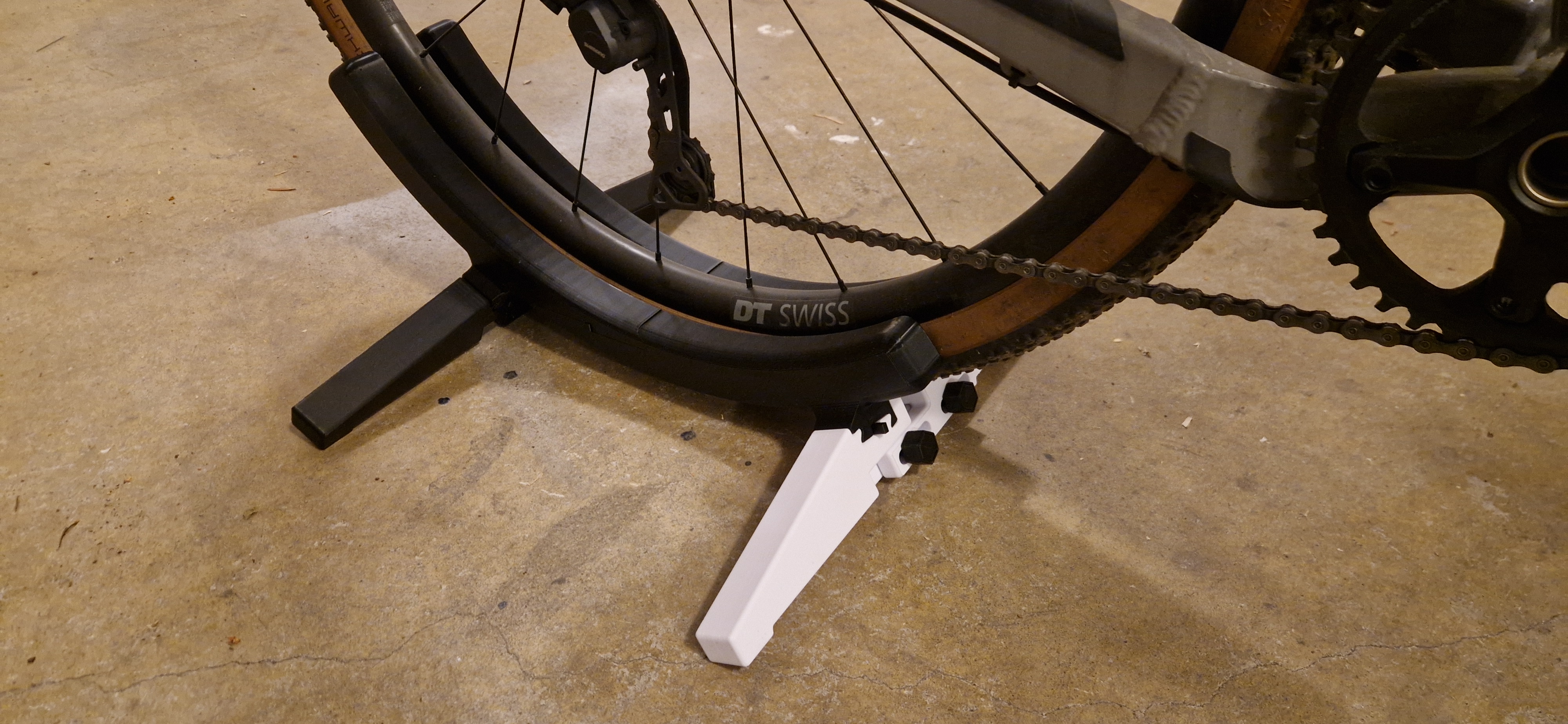

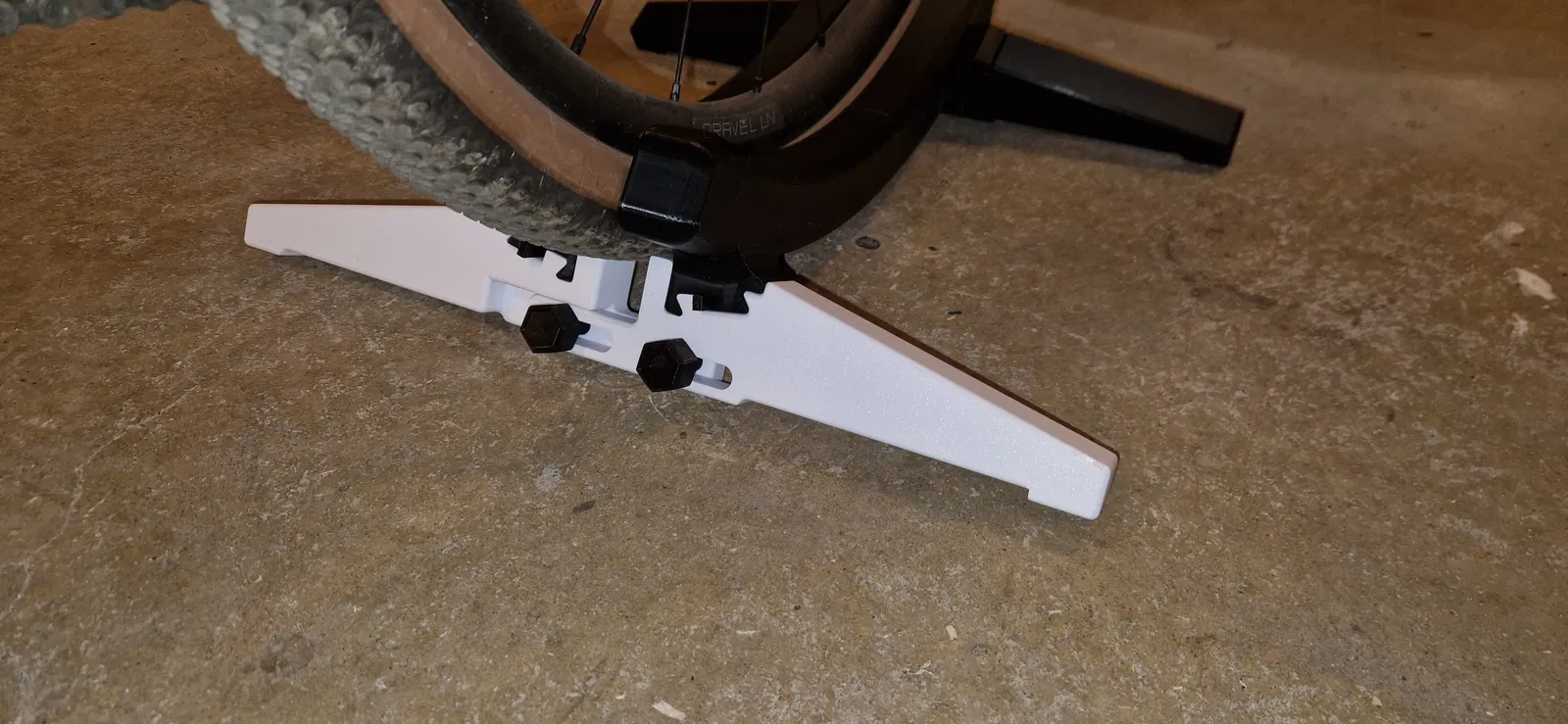

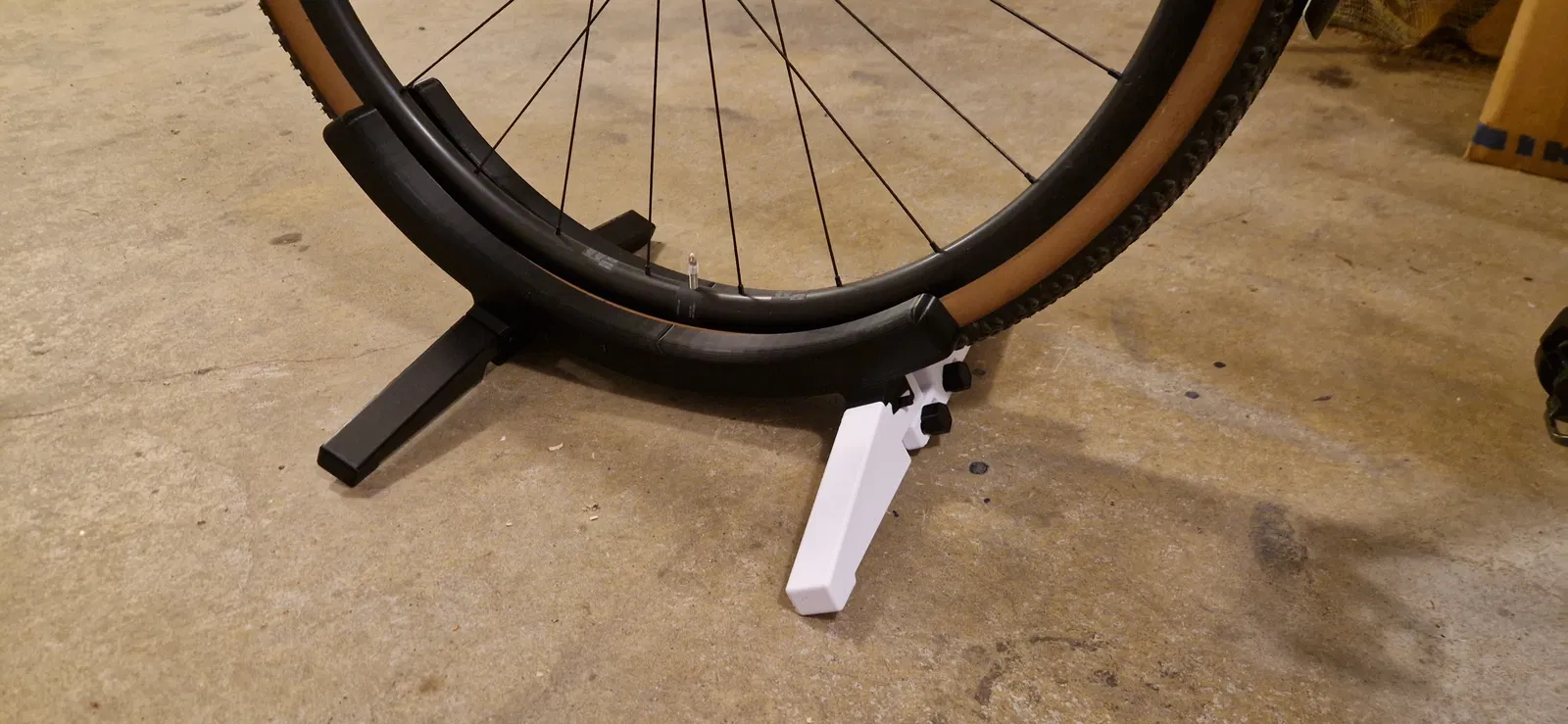

Đã thử nghiệm với xe đạp gravel, bánh 29" và lốp rộng 45mm. Trọng lượng xe khoảng 11kg.

Đây là phiên bản đầu tiên của chân chống xe đạp này. Xe được để trong nhà kho với nhiệt độ, độ ẩm ổn định và không có ánh nắng mặt trời, sau hai tháng sử dụng vẫn chưa thấy dấu hiệu hao mòn nào. Tôi đã sử dụng PLA cho bản in này, nhưng tôi dự định sẽ thử PETG nếu nó gặp sự cố.

Cài đặt in: Các bộ phận lớn - 0.28 mm Extra draft trong Bambu Studio - chiều cao lớp 0.28 mm, 2 lớp bao quanh, PLA Các bộ phận nhỏ - 0.20 mm Standard trong Bambu Studio - chiều cao lớp 0.20 mm, 2 lớp bao quanh, PLA

Nhận xét thiết kế:

• Chân chống xe đạp này được lấy cảm hứng từ, trong số những thứ khác, cái này: https://www.amazon.co.jp/-/en/WOONEKY-Vertical-Bicycle-Parking-Freestanding/dp/B0CKG84Y32

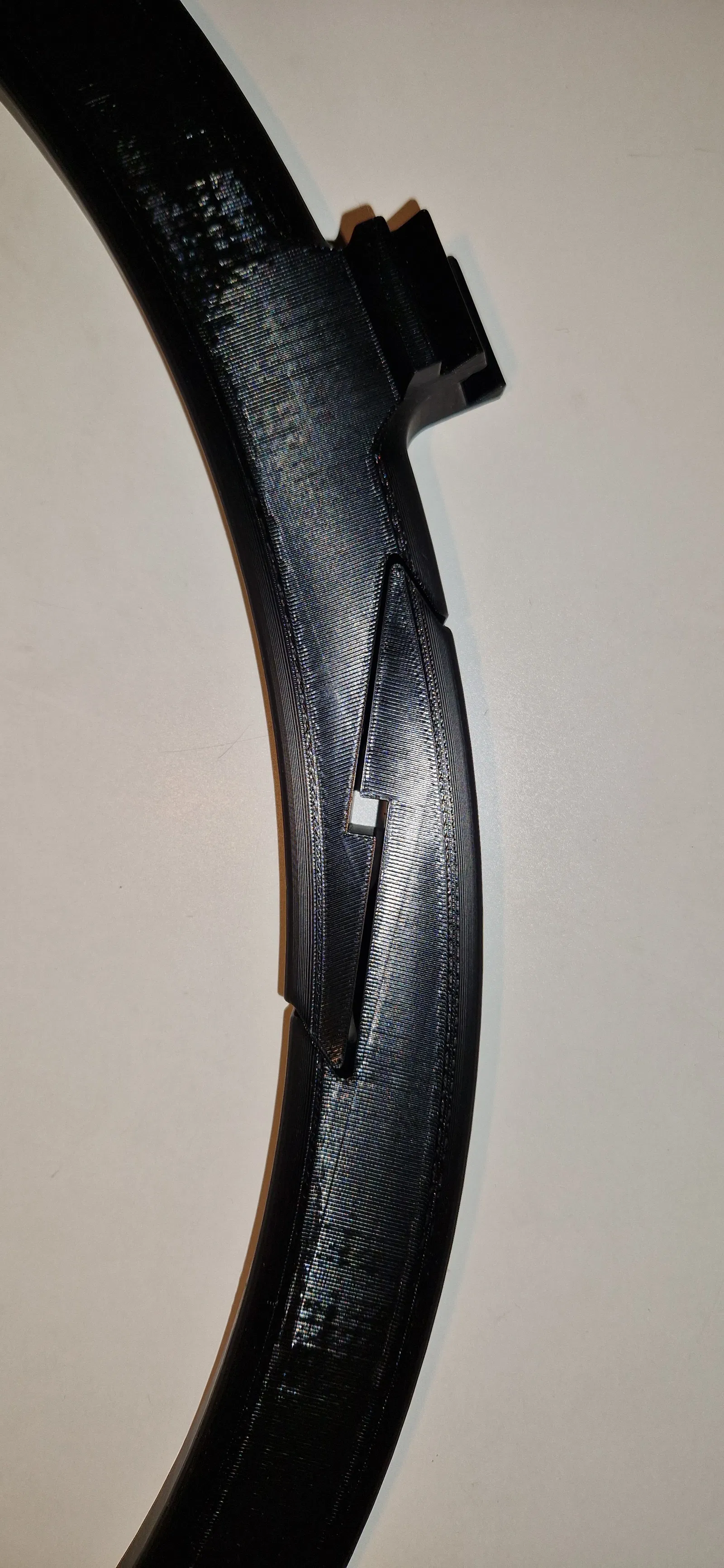

• Cơ chế khóa đến từ video của NeedItMakeIt: https://youtu.be/fSISiR5XIbk?feature=shared&t=164
• Các tệp tôi đã sử dụng để thử nghiệm cơ chế khóa cũng được bao gồm trong thư mục "Locking design test prints".
• Mô hình 3D gốc của bu lông đến từ https://www.mcmaster.com/ - tên bộ phận: 94081A833_Titanium Hex Head Screw
• Bu lông được lấy cảm hứng từ thiết kế của Node Dojo / The Well Tarot: https://youtube.com/shorts/LVN6QGLJ4N8?feature=shared Sau khi thử in, về mặt cơ học, việc lật ngược nắp lại có vẻ hợp lý hơn, vì vậy tôi đã tạo một lỗ trên đó để luồn thân bu lông qua.

Dự án này là một cơ hội tuyệt vời để học hỏi những thủ thuật mới trong thế giới in 3D, và tôi rất hài lòng với một thiết kế mà tất cả các bộ phận đều được in.

Lắp ráp bu lông:

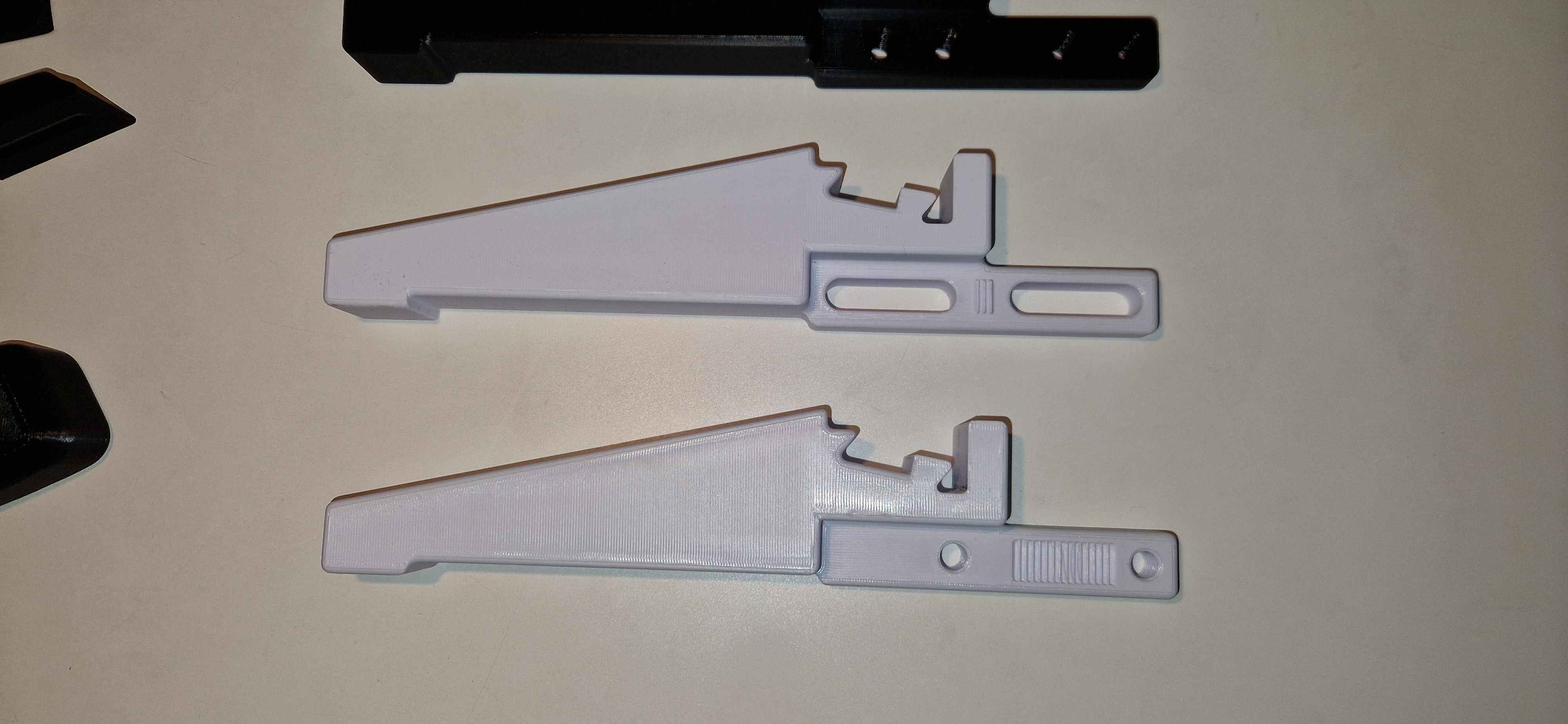

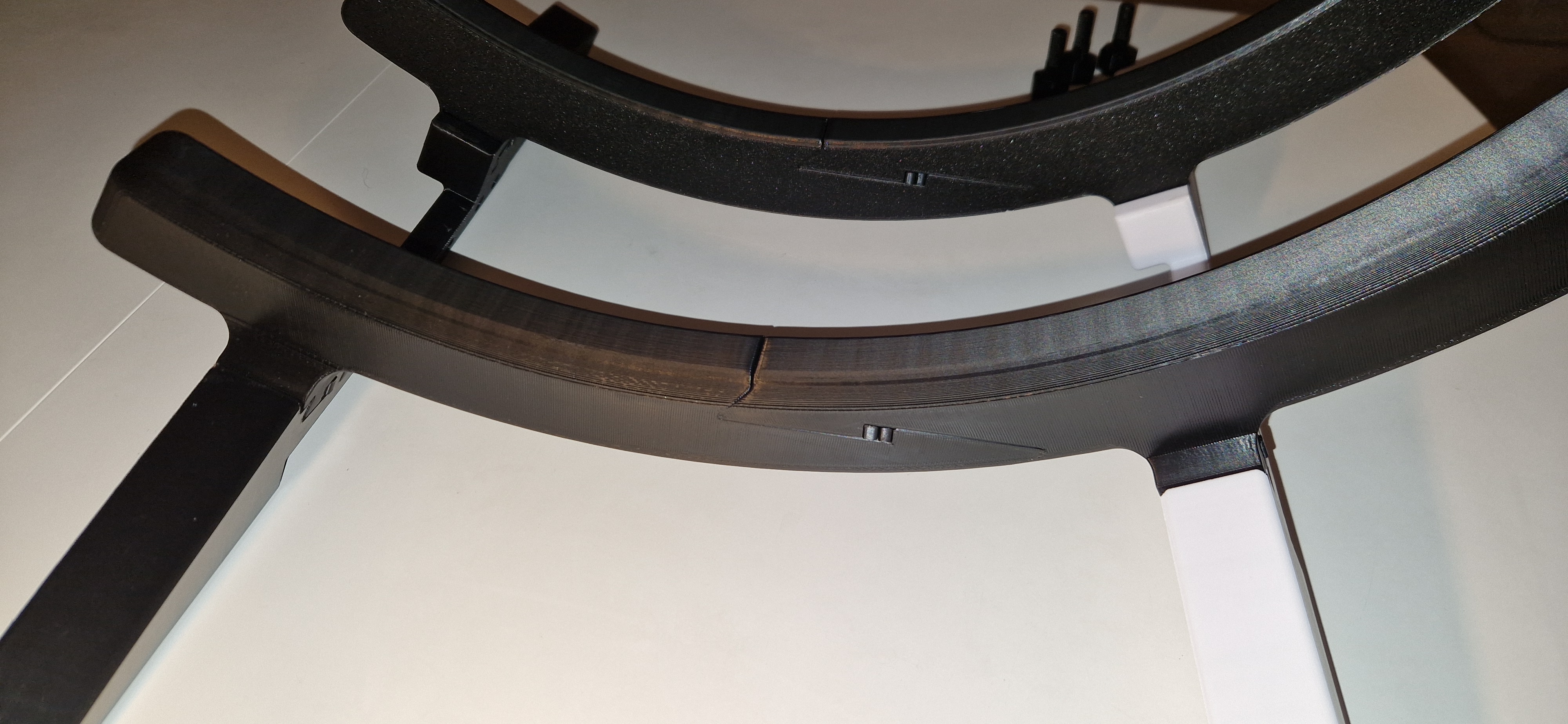

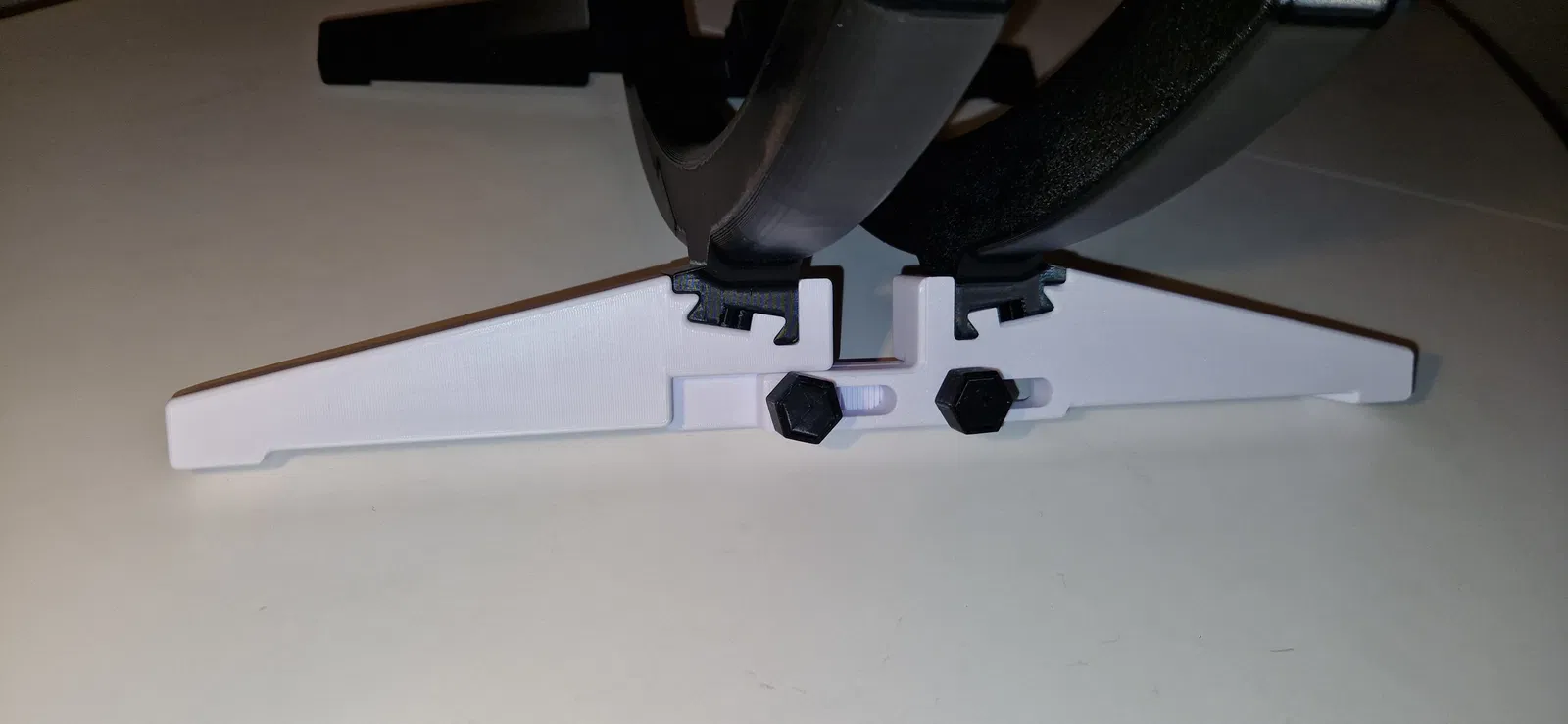

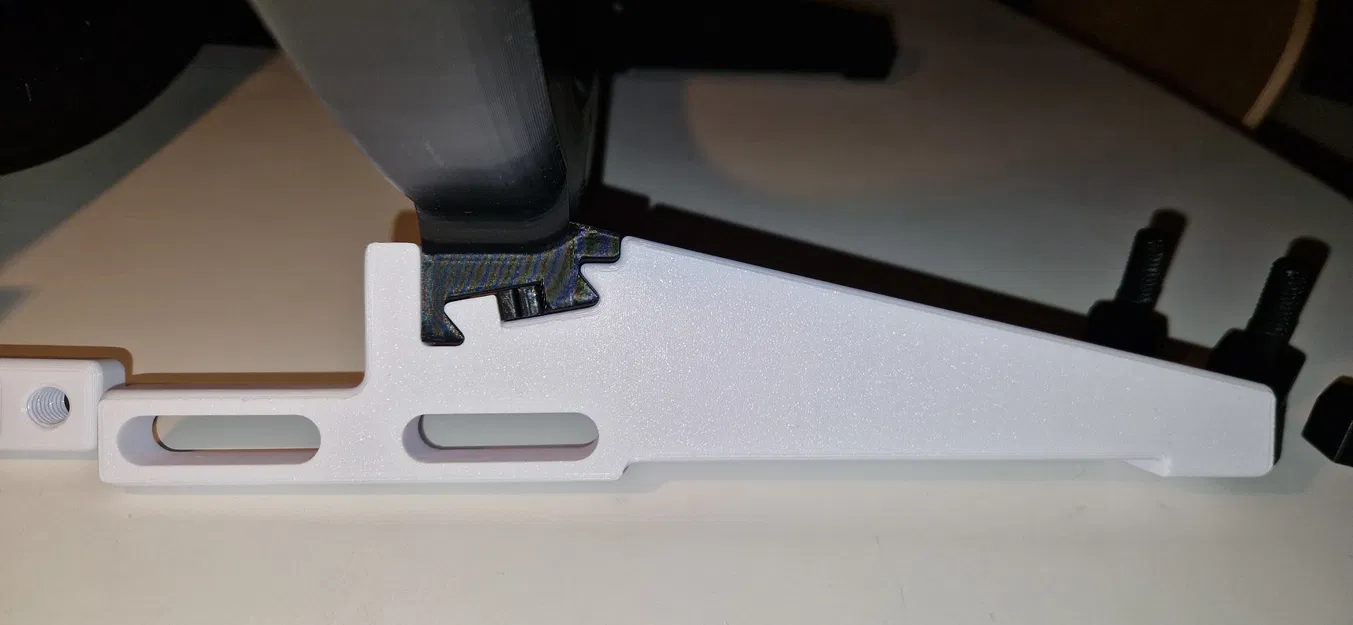

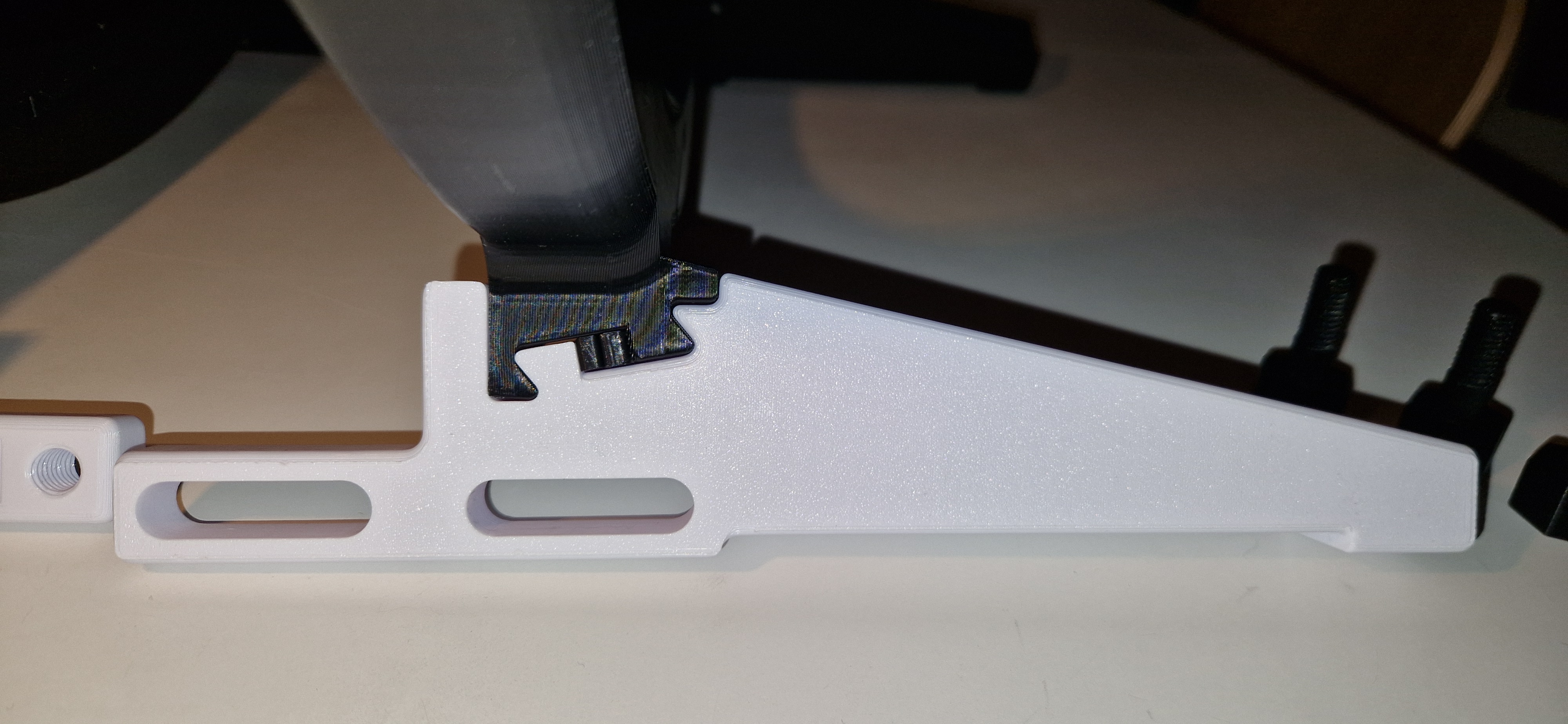

Lắp ráp khóa được hiển thị trên bản in thử nghiệm:

Các công việc có thể làm trong tương lai:

• Thiết kế lại để sử dụng với bu lông và đai ốc M8 bằng thép.
• Làm cho các nắp bu lông dễ sử dụng hơn vì chúng hơi nhỏ và không cung cấp độ bám thoải mái. Không phải là vấn đề lớn nếu bạn không cần điều chỉnh chân chống xe đạp thường xuyên.

Tôi rất mong nhận được phản hồi của các bạn :)

28.08.25: Nhận được một số phản hồi về việc mô hình quá lớn đối với Prusa MK3.5-MK4.0. Tôi đang làm việc để chia nhỏ các bộ phận lớn để chúng có thể vừa với các bàn in nhỏ hơn.

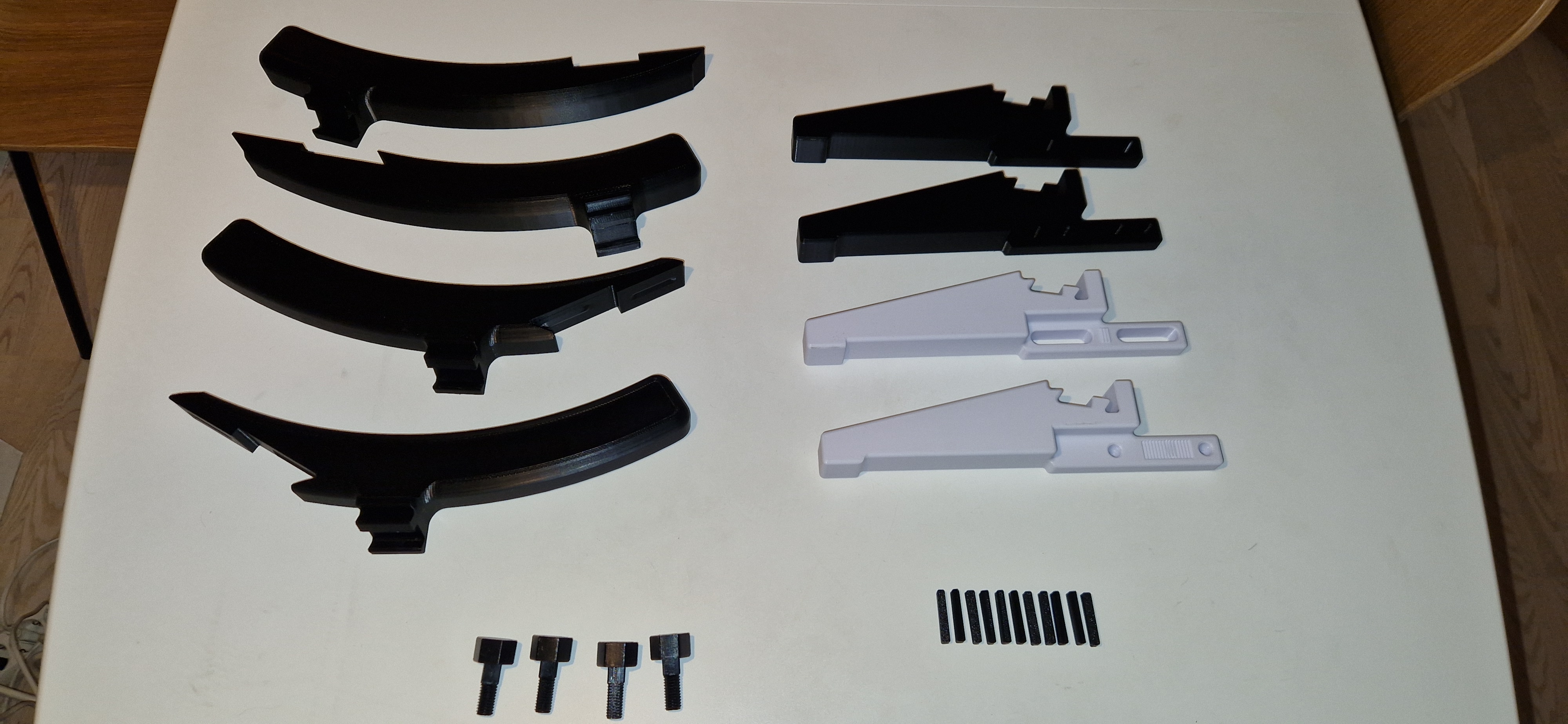

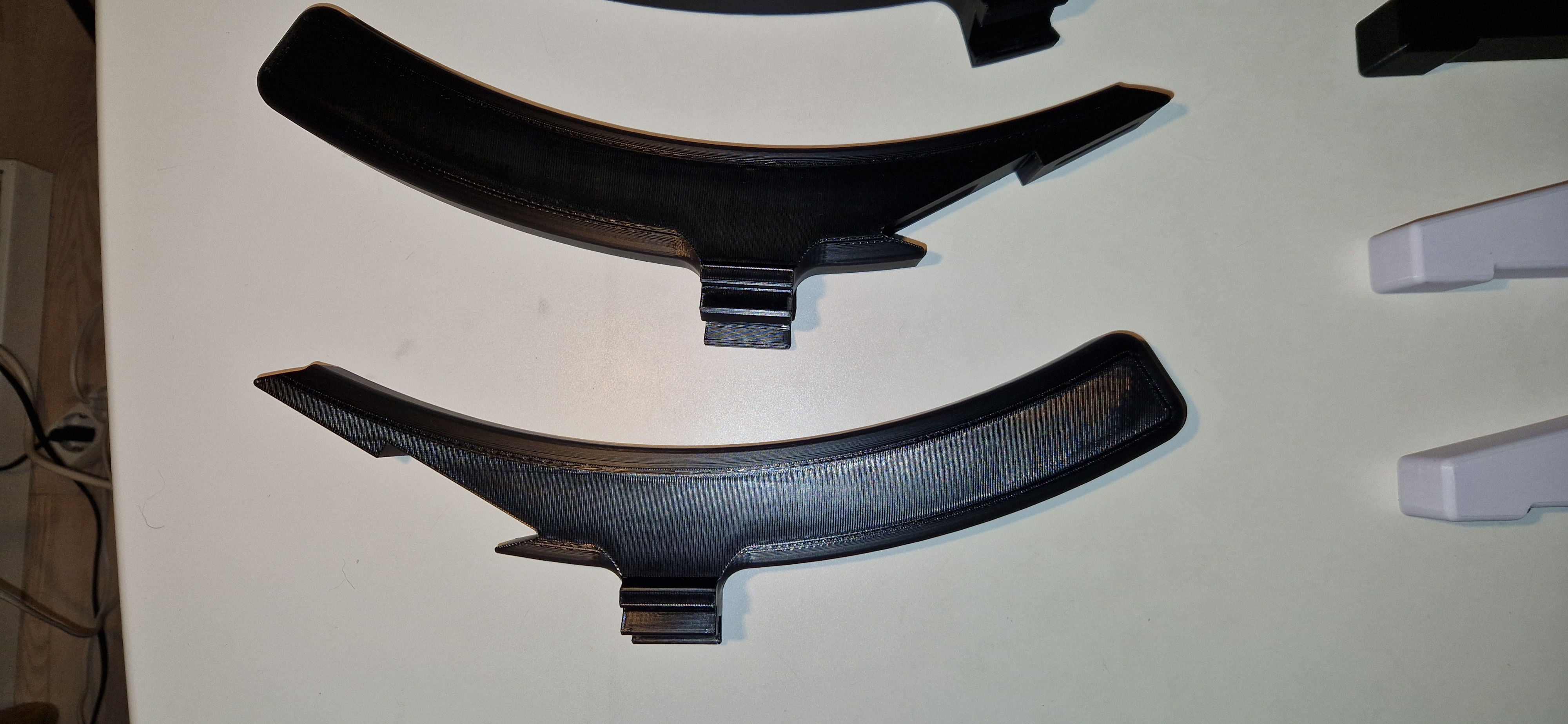

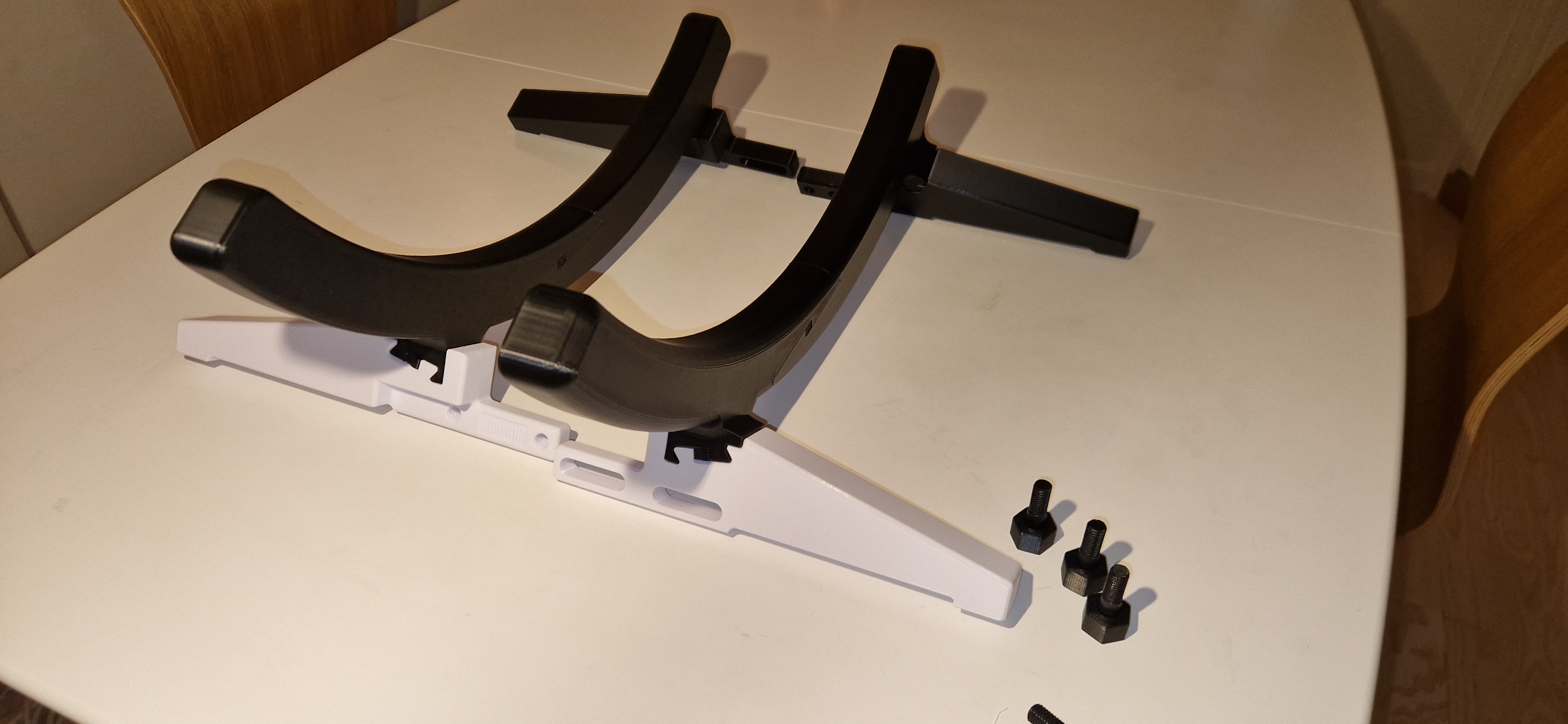

Danh sách bộ phận

Bộ phận

Số lượng

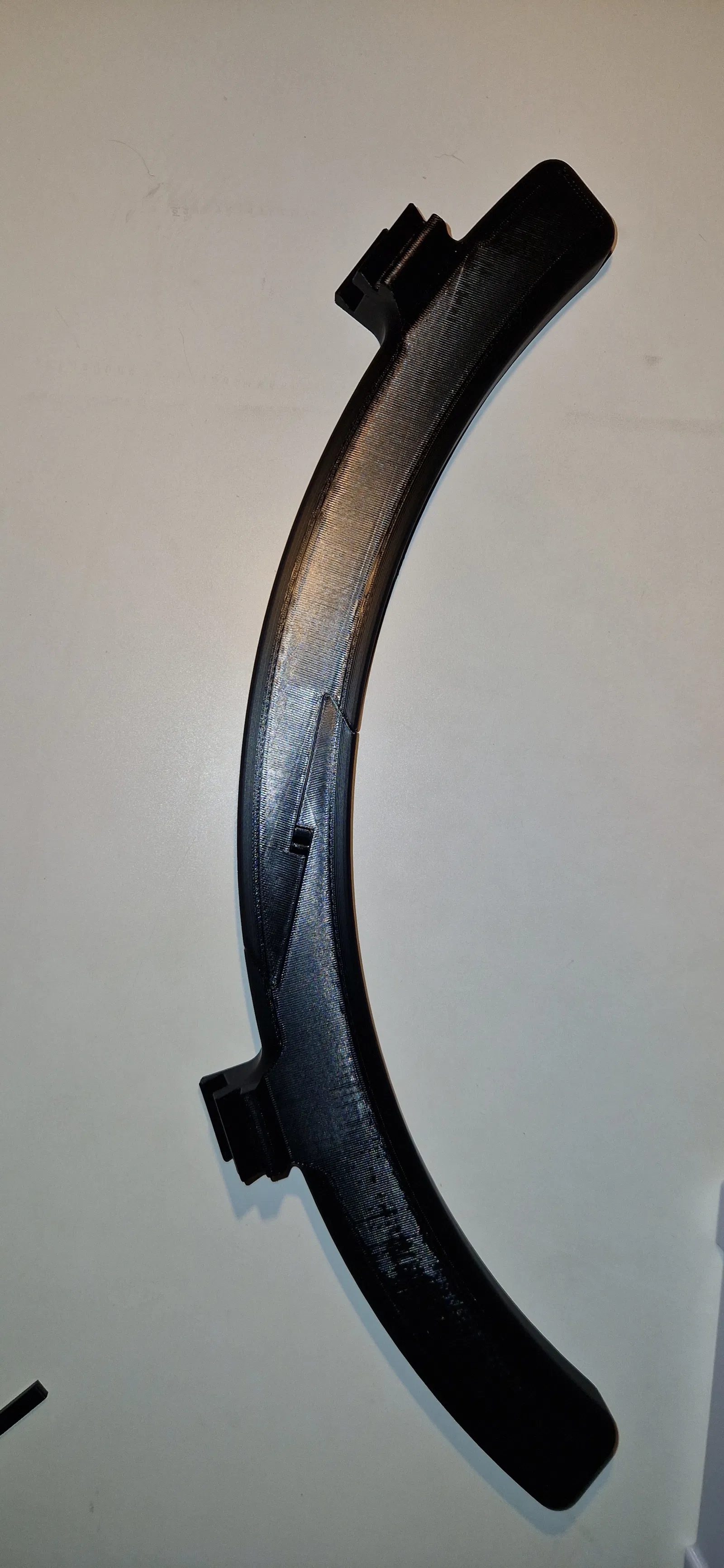

Stand_A

1

Stand_A_mirrored

1

Stand_B

1

Stand_B_mirrored

1

Support_A

2

Support_B

2

Pin

12

Bolt_body_A

4

Bolt_body_B

4

Bolt_head

4
