Độ Máy In Anycubic i3 Mega Thành Máy CNC

Đây là chiếc Anycubic i3 Mega của mình đã được độ lại thành máy phay và khắc CNC.

Để độ lại máy, bạn sẽ cần vài món đồ. Bên dưới là danh sách những sửa đổi mình đã thực hiện trên máy của mình:

• Chân đế khung máy in 3D Bạn sẽ cần cái này làm đế cho phần vỏ bằng mica. Các bộ phận cho phần vỏ này đã được tải lên cùng với mẫu này.
• Giá đỡ đầu X đa năng Cái này sẽ cho phép bạn gắn giá đỡ dremel vào đầu X của máy.
• Giá đỡ dây đai trục X Đây là sửa đổi bắt buộc để giá đỡ đa năng khớp với đầu X.
• Giá đỡ Dremel Một giá đỡ đơn giản, trượt vào giá đỡ đa năng. Bạn có thể gắn chặt đầu của trục mềm vào giá đỡ này.
• Nắp che động cơ bước trục Y Một nắp che bụi đơn giản cho động cơ bước trục Y.
• Nắp che bộ nguồn Một nắp che bụi khác, lần này là cho các lỗ thông gió của bộ nguồn.
• Nắp che bo mạch chính Nắp che bụi cuối cùng, lần này là cho các lỗ thông gió của bo mạch chính.

Ngoài những sửa đổi này, mình còn thực hiện thêm một vài thứ khác:

• Tháo toàn bộ cụm đầu nóng (hotend)
• Tháo toàn bộ cụm bộ đẩy (extruder)
• Gắn lại cảm biến nhiệt độ đầu nóng (máy sẽ báo lỗi nếu không có nó)
• Gắn lại cảm biến dây tóc (máy sẽ báo lỗi nếu không có nó)
• Tháo tất cả các công tắc giới hạn. Chúng không cần thiết với phần mềm mình dùng (Estlcam)
• Gắn một bàn in bằng MDF, mình đã in các miếng đệm PLA cứng để có độ cao phù hợp
• Gắn một dải đèn LED để tạo thêm ánh sáng
• Cập nhật firmware để cho phép các lệnh G2 và G3, bằng cách thêm dòng #define CNC_WORKSPACE_PLANES trong file Configuration_adv.h của firmware (mặc dù mình không chắc cái này có thực sự cần thiết không)
• Đặt một vỏ bọc mica quanh máy in, các file cho cái này nằm trong phần "Thing Files". Mình đã dùng các tấm mica dày 2mm. Lưu ý là có thể có một vài khe hở giữa các giá đỡ khác nhau, do đế gỗ của mình không hoàn hảo về kích thước. Hơn nữa, các miếng góc trên cùng là phiên bản cũ hơn so với cái mình đã lắp, nên bạn có thể muốn tự thiết kế. Ngoài ra, một trong các giá đỡ phía sau có một lỗ, bạn có thể luồn dây nguồn và dây USB qua đó.
• Tháo tất cả các dây bên trong không cần thiết cho hoạt động của máy CNC. Điều này có nghĩa là các dây đốt nóng bàn in, dây quạt, v.v. đều đã bị loại bỏ.

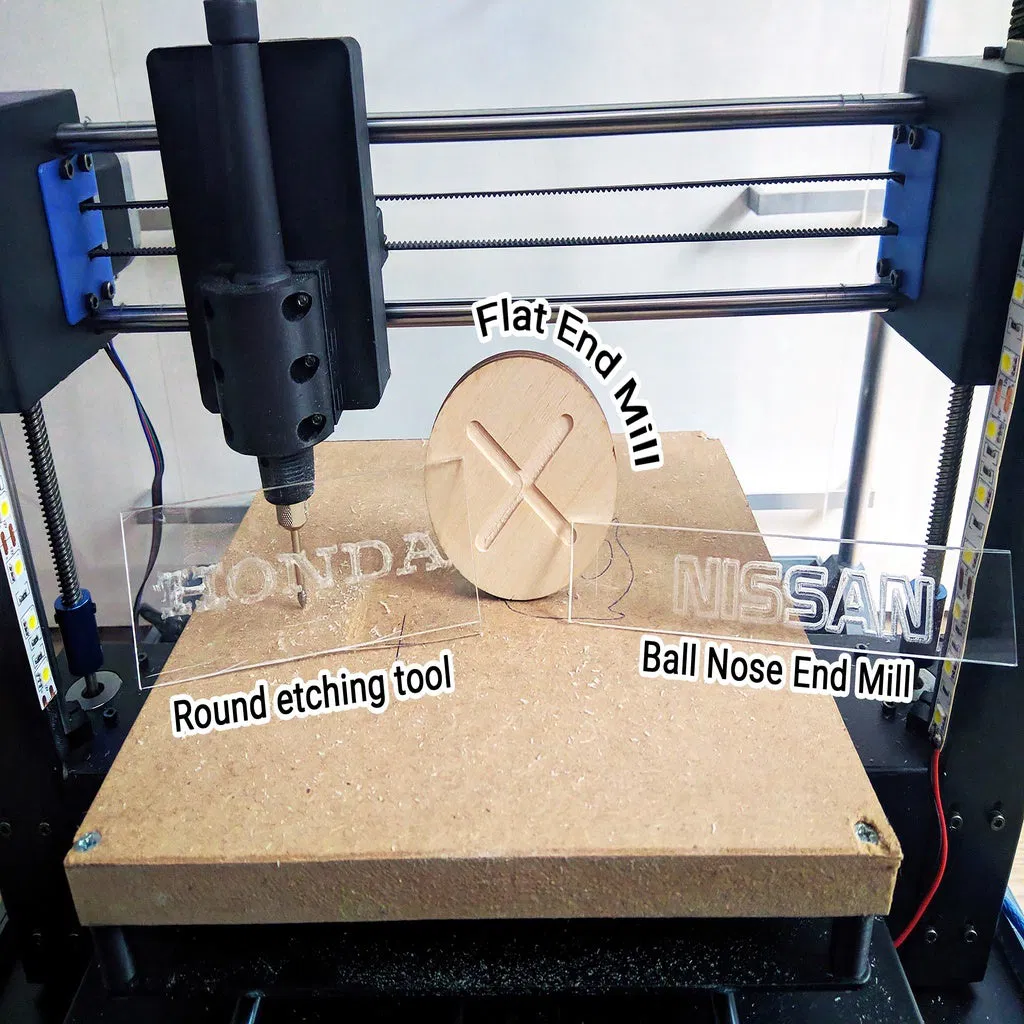

• Đặt một thanh nhôm 13x1mm bên trong vỏ mica, cho phép mình treo dụng cụ xoay phía trên máy in (điều này cho đủ không gian cho trục mềm chuyển động) Như bạn có thể thấy trong hình thứ ba, việc độ lại này chắc chắn hoạt động khá tốt! Cả ba dụng cụ và trục mềm đều đi kèm với dụng cụ xoay mình đã mua.

Đối với phần mềm, mình đang sử dụng Estlcam để tạo file .gcode cho máy CNC. Mình nhập các file .DXF vào Estlcam, mà mình tạo bằng SolidWorks. Nếu bạn có Fusion 360, bạn cũng có thể xuất thiết kế của mình sang .DXF rồi nhập vào Estlcam.

Nếu bạn có bất kỳ câu hỏi nào về việc độ máy này, vui lòng cho mình biết trong phần bình luận.
