Bộ Spirograph Đơn Giản
Một bộ Spirograph đơn giản và vui nhộn cho bạn vẽ xoắn ốc thỏa thích! Bộ này bao gồm vòng và nhiều bánh răng với các kích thước khác nhau, dễ dàng in ấn và sử dụng để tạo ra những hình vẽ xoắn ốc đẹp mắt.
Mô tả
Đây là một bộ Spirograph đơn giản, dễ in.

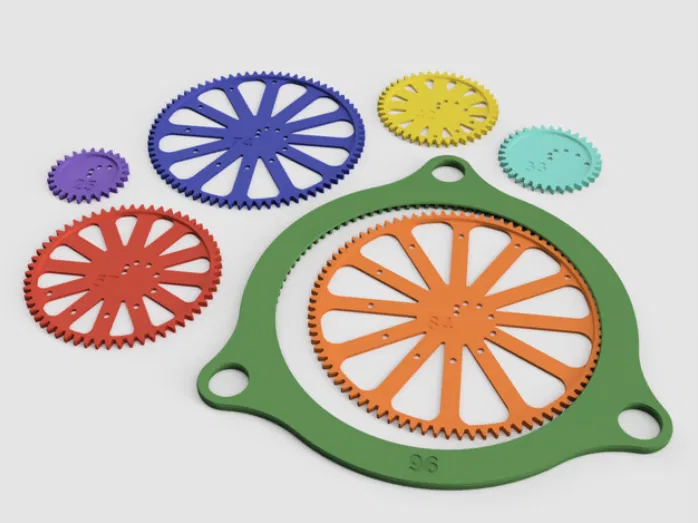

Bộ này gồm một Vòng (96) và nhiều Bánh răng (84, 74, 57, 42, 33, 25) có các lỗ với khoảng cách 5mm. (Các số trong ngoặc và trên bánh răng chỉ số răng của bánh răng)
Các bánh răng được tạo trong Fusion360 với công cụ tạo bánh răng tích hợp với các cài đặt sau: Metric, Góc áp lực 20°, Module 1mm, Khe hở 0.4mm, không có Bán kính bo góc chân răng, độ dày 2mm.
Các lỗ nhỏ có đường kính ⌀2mm và độ dày vật liệu xung quanh lỗ là 1mm, các thông số này rất phù hợp để bút bi vừa khít vào lỗ.
Tỷ lệ bánh răng được chọn với sự trợ giúp của trang web này: https://seedcode.com/SpirographN/sgn.html
Cứ tự nhiên in và bán nếu bạn muốn, không cần ghi công vì bất kỳ ai có chương trình CAD đều có thể làm ra cái này.
Ghi chú khi in:
In vòng với mặt số hướng xuống, bánh răng với mặt số hướng lên. Nó sẽ tự động được định hướng đúng.
Khuyến nghị sử dụng chiều cao lớp 0.20mm.
