Khay Xà Bông Tham Số (có file FreeCAD)

Phiên bản 1.0

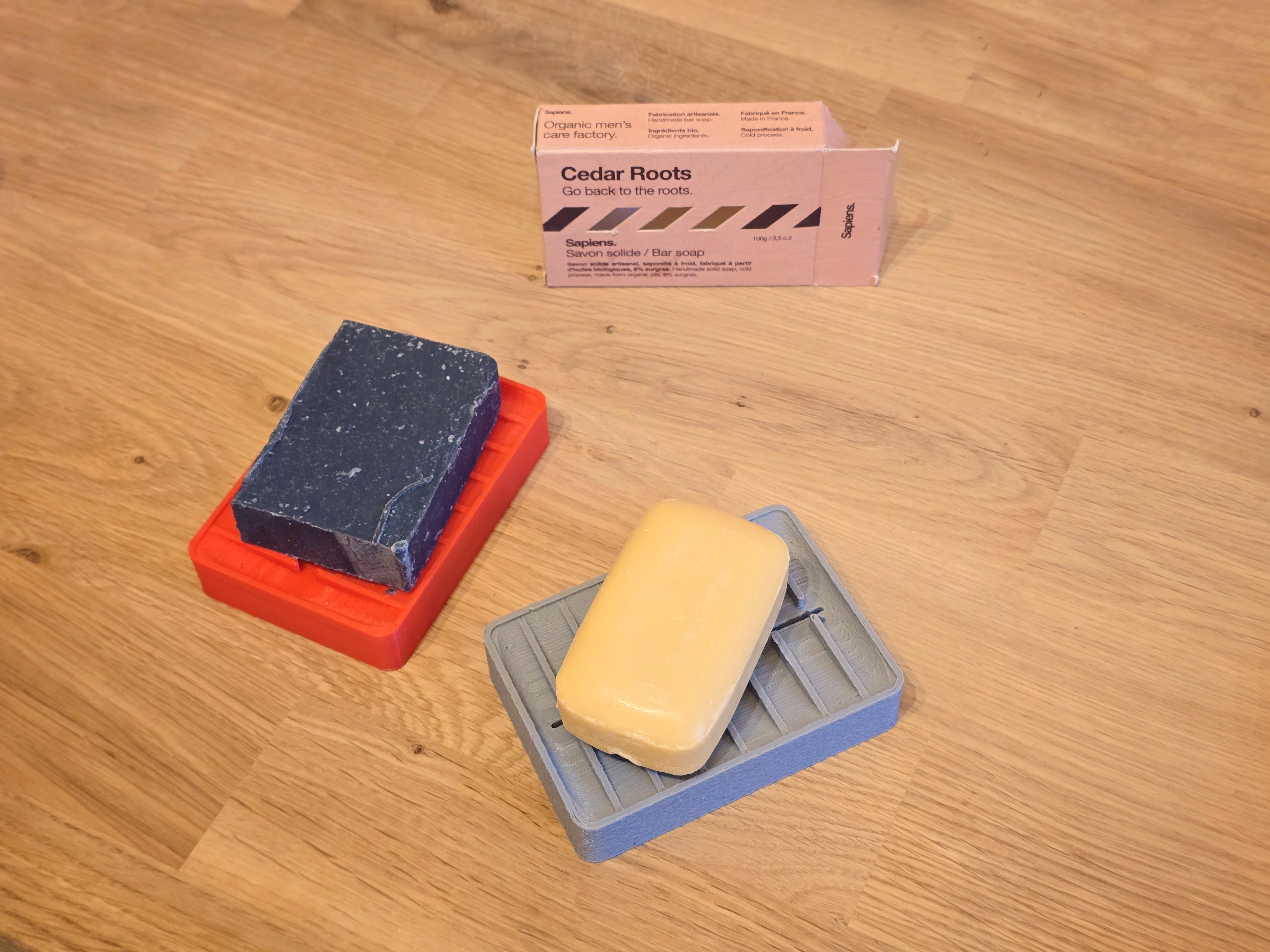

xà bông cục cho phép bạn chỉ mang theo xà bông, thay vì phần lớn là nước. Hơn nữa, bao bì có thể làm bằng giấy carton, dễ tái chế hơn nhựa của chai xà bông.

Mục lục

• Các phiên bản khác nhau

• Các tham số mô hình

• Quyết định thiết kế

• Lịch sử phiên bản

Các phiên bản khác nhau

Mô hình này có nhiều phiên bản. Nếu không có phiên bản nào phù hợp với bạn, bạn luôn có thể tự tạo khay xà bông của mình bằng cách mở tệp FreeCAD.

• Không thoát nước. Nếu nơi bạn đặt khay xà bông có thể nhạy cảm với hóa chất trong xà bông, phiên bản này có thể rất hay. Nó cũng tránh việc phải lau chùi chỗ dưới khay.

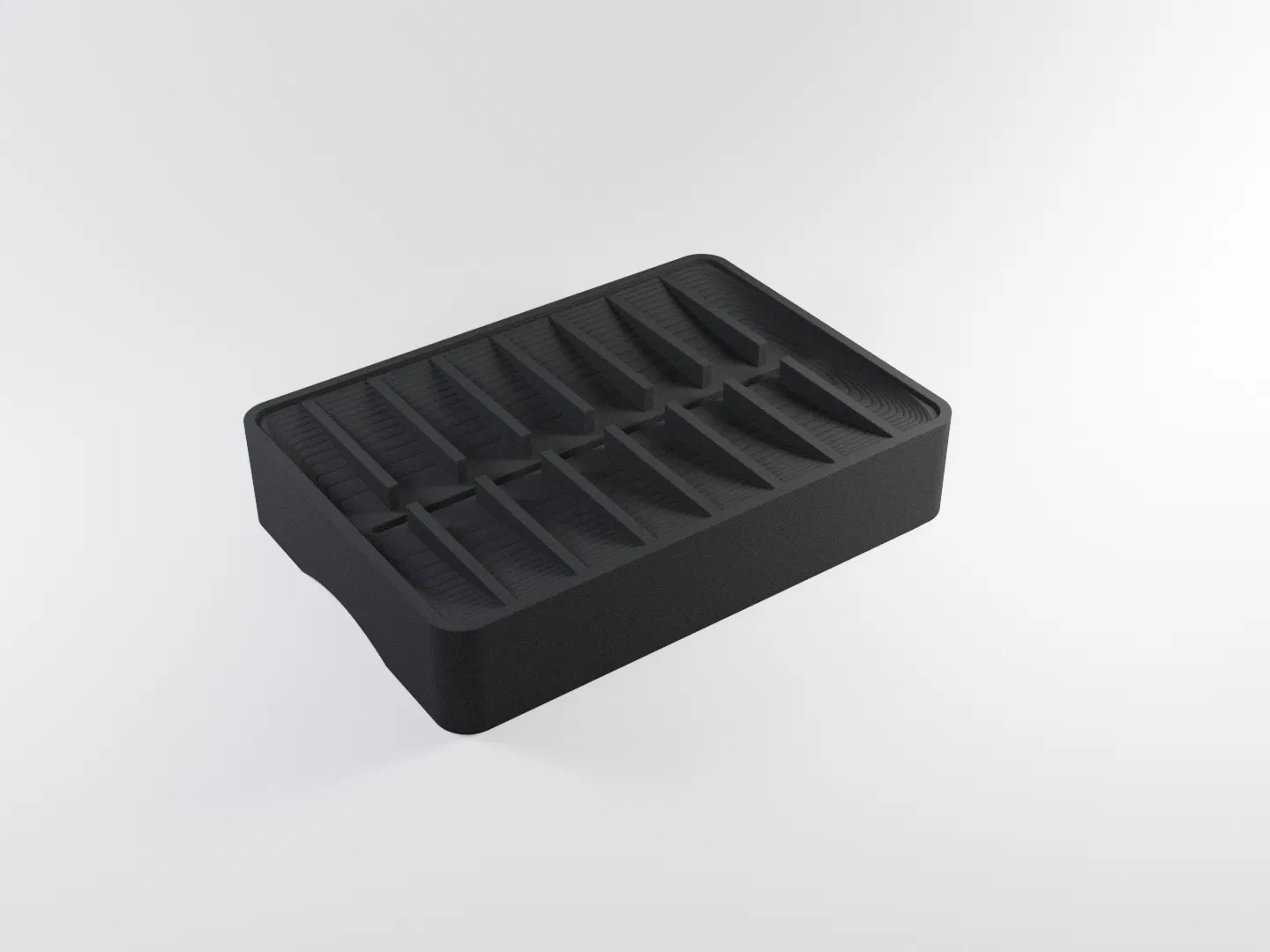

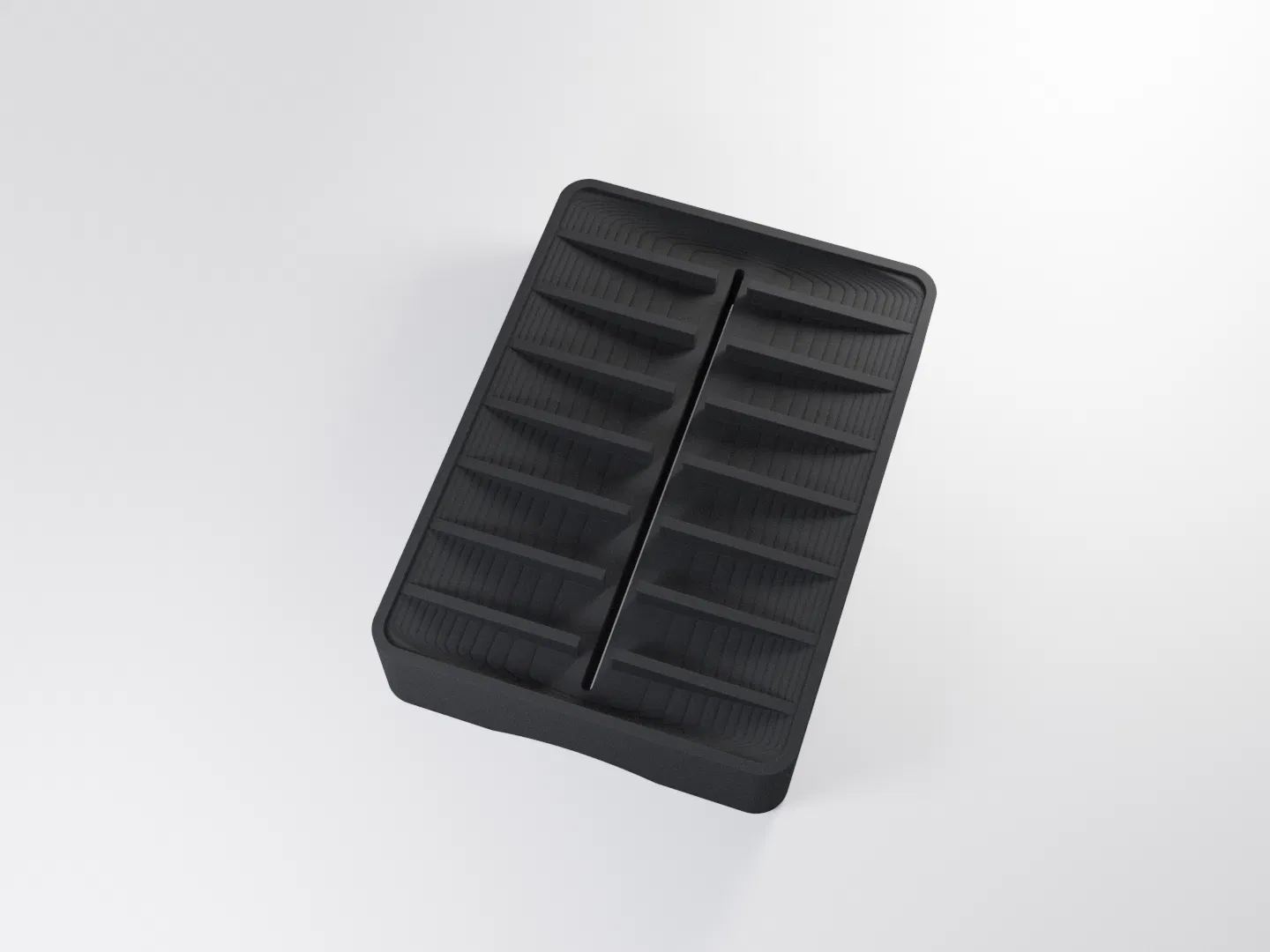

• Có thoát nước và có đường hầm. Tuyệt vời nếu việc lau chùi dưới khay rất dễ dàng.

Các tham số mô hình

Mô hình

Tên

Giá trị

Đơn vị

Ghi chú

BorderAdditionalHeight

1

mm

Chiều cao của viền sẽ ngăn xà bông rơi ra khỏi khay

BorderThickness

2

mm

Độ dày của viền

CornerRadius

6

mm

Kiểm soát độ bo tròn của bốn cạnh dọc

Depth

5

mm

Kiểm soát độ sâu của khay

DepthRoundingWidth

30

mm

Kiểm soát độ bo tròn của khay

Thickness

20

mm

Độ dày tổng thể của mô hình

Xà bông

Tên

Giá trị

Đơn vị

Ghi chú

Length

100

mm

Chiều dài xà bông

Width

70

mm

Chiều rộng xà bông

Thanh đỡ

Các thanh mỏng đỡ xà bông

Tên

Giá trị

Đơn vị

Ghi chú

MarginFromCenter

2

mm

Khoảng cách từ tâm bắt đầu của thanh đỡ

Spacing

15

mm

Khoảng cách giữa hai thanh

Width

2

mm

Độ rộng của thanh đỡ

Đường hầm

Tên

Giá trị

Đơn vị

Ghi chú

Enable

true

Có bật đường hầm hay không

Height

3

mm

Chiều cao của đường hầm

RoundingWidth

10

mm

Kiểm soát độ bo tròn của đường hầm

Width

30

mm

Chiều rộng của đường hầm

Thoát nước

Tên

Giá trị

Đơn vị

Ghi chú

Enable

true

Có bật thoát nước hay không

LengthPercentOfSoap

0.9

Phần trăm chiều dài thoát nước so với chiều dài xà bông

Width

2

mm

Chiều rộng của chỗ thoát nước

Quyết định thiết kế

• Máng / Lỗ thoát nước

  • Tại sao lỗ thoát nước lại sâu như vậy?

    • Độ sâu ngay dưới thanh xà bông cho phép nước thoát ra đúng cách. Nếu bạn bật thoát nước, thì độ sâu của lỗ chủ yếu dùng để dẫn nước đến máng. Nhưng nếu bạn tắt thoát nước, độ sâu của lỗ sẽ liên quan trực tiếp đến lượng nước mà khay có thể chứa mà không làm xà bông bị ngấm nước.

  • Có và không có máng

    • Không có máng có thể rất hữu ích khi đồ nội thất nơi đặt khay xà bông nhạy cảm hoặc khó lau chùi. Nước sẽ được giữ trong khay và không đi đâu khác (với điều kiện bản in của bạn hơi chống thấm).

    • Máng có thể rất hữu ích nếu đồ nội thất nơi đặt khay xà bông rất dễ lau chùi (như bồn rửa bằng sứ trong phòng tắm).

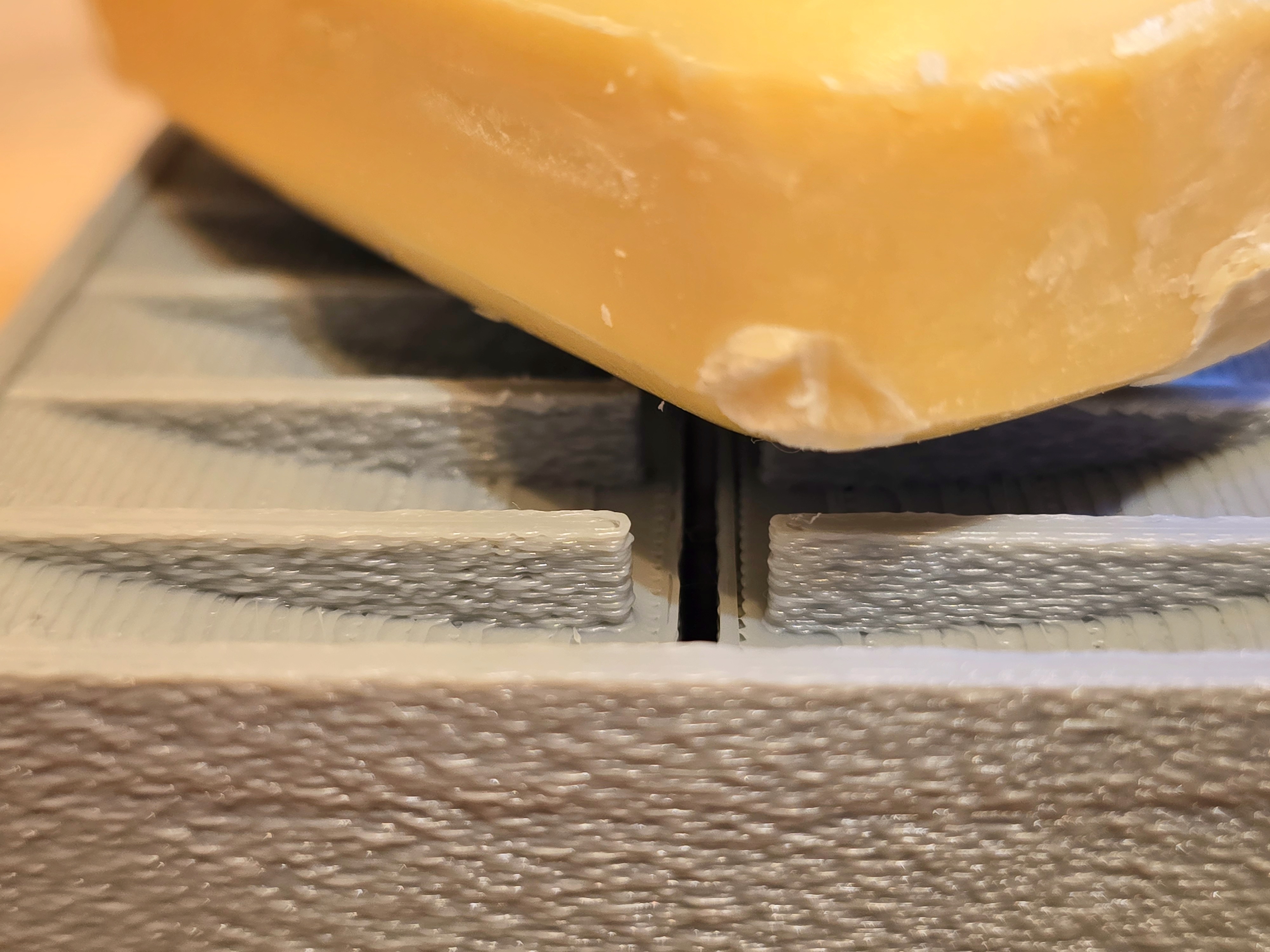

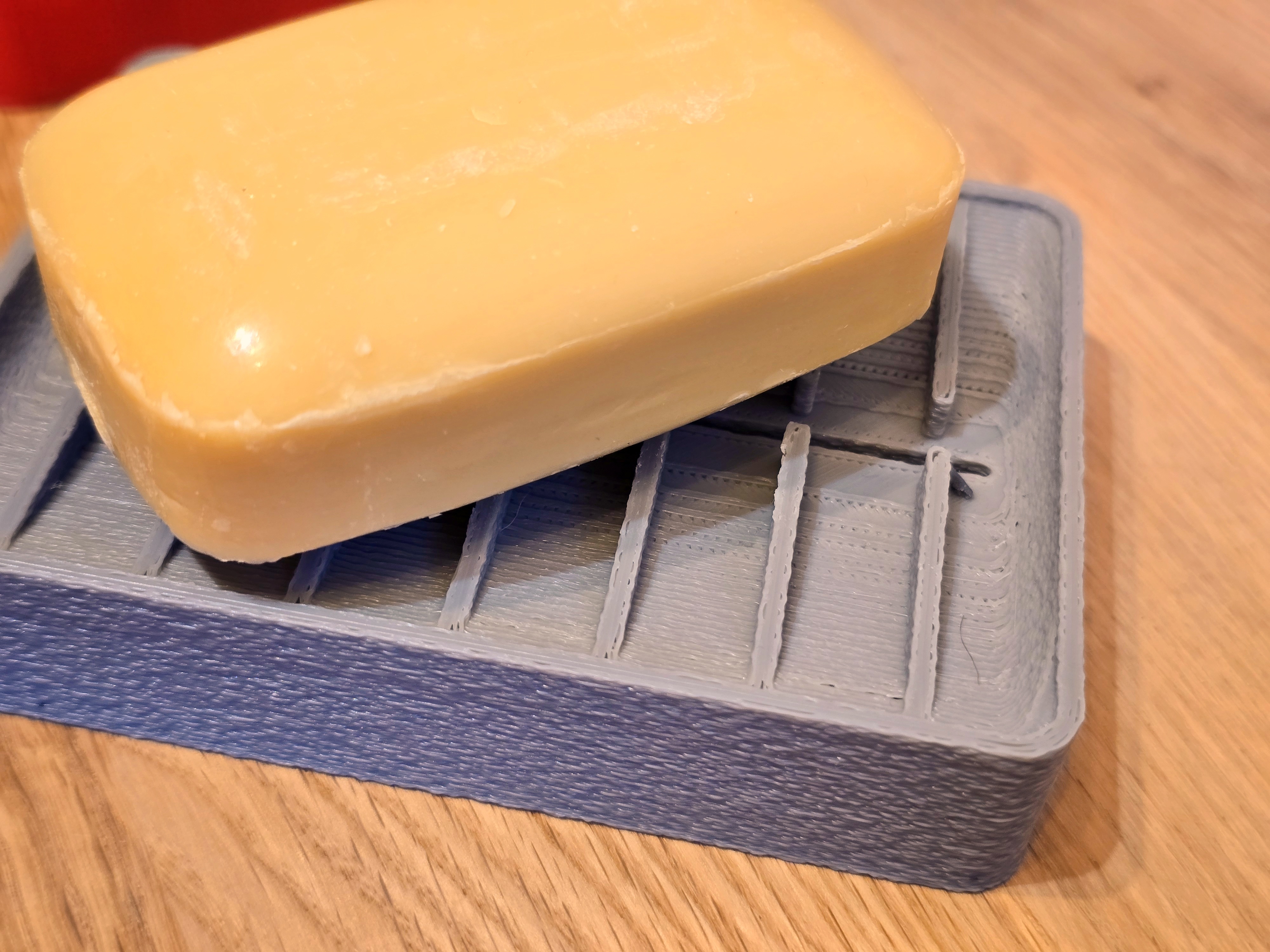

• Thanh đỡ

  • Có xà bông cứng và xà bông mềm (tôi không nói về độ PH, mà là độ cứng vật lý). Xà bông cứng sẽ hưởng lợi từ các thanh đỡ rất mỏng vì chúng giảm thiểu diện tích tiếp xúc. Tuy nhiên, xà bông rất mềm có thể bị hỏng nếu không có đủ thanh đỡ vì quá ít thanh mỏng sẽ bị lún vào xà bông khi còn ướt, làm cho thanh xà bông khó lấy ra khỏi thanh đỡ. Tôi thấy rằng các giá trị mặc định là đủ cho tất cả các loại xà bông cục mà tôi đã sử dụng.

• Đường hầm

  • Tầm quan trọng của đường hầm trong trường hợp thoát nước

    • Có lỗ mở ở dưới cùng này giúp cải thiện luồng không khí, và do đó, nước bay hơi nhanh hơn.

    • Nó cũng tránh việc máng bị tắc bởi xà bông khô bằng cách cung cấp một khu vực lớn hơn cho nước có chứa xà bông đọng lại.

  • In với đường hầm

    • Khi đường hầm được bật, việc in khay xà bông sẽ yêu cầu vật liệu hỗ trợ. Do có máng, việc cố gắng in mà không có vật liệu hỗ trợ có thể sẽ dẫn đến bản in rất xấu.

• Đúc mô hình này

  • Mô hình này có thể được đúc (bằng thạch cao, xi măng, v.v.) để tạo thêm trọng lượng. Độ sâu tăng thể tích, và do đó, trọng lượng của vật đúc.

  • Lớp đáy có thể được loại bỏ trong phần mềm cắt lớp của bạn để mở mô hình và cho phép đúc dễ dàng hơn.

  • Nếu bạn muốn đúc mô hình của mình với đường hầm được bật, bạn sẽ phải sử dụng bộ sửa đổi hình dạng để chỉ loại bỏ các lớp dưới cùng.
