Đế Đựng Filament MMU Tốt Hơn

Vì mấy cái đế đựng filament MMU gốc có mấy lý do mà tui hổng có thích:

• Nó không gắn cố định được nên chạy tới chạy lui khi mình lấy filament ra vô;
• Nó có mấy cái "con lăn" chỉnh được mà tui ghét cay ghét đắng. Tui xài đủ loại dây nhựa khác nhau, mà mấy cái này nó có độ rộng khác nhau nên tui phải chỉnh tới chỉnh lui hoài;
• Nó lại quá rộng so với mấy cuộn dây nhựa của tui, nên chiếm nhiều không gian.

Từ lúc tui xài cái thiết kế hay bá cháy bọ chét của bác @Carrier (cảm ơn nhiều!!!) cho cái máy MK4S (một màu) của tui mà thành công mỹ mãn, tui quyết định làm lại cái đó.

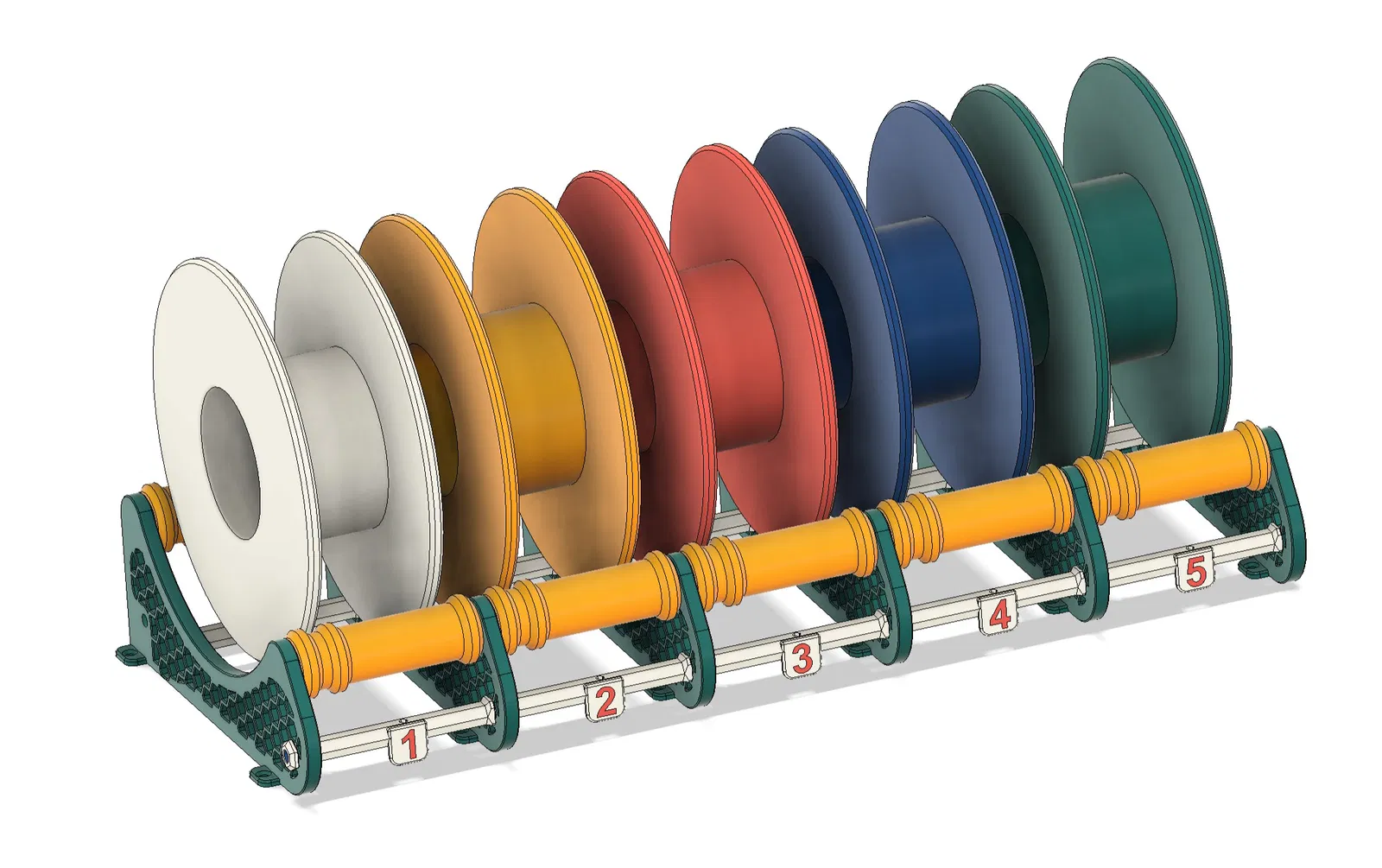

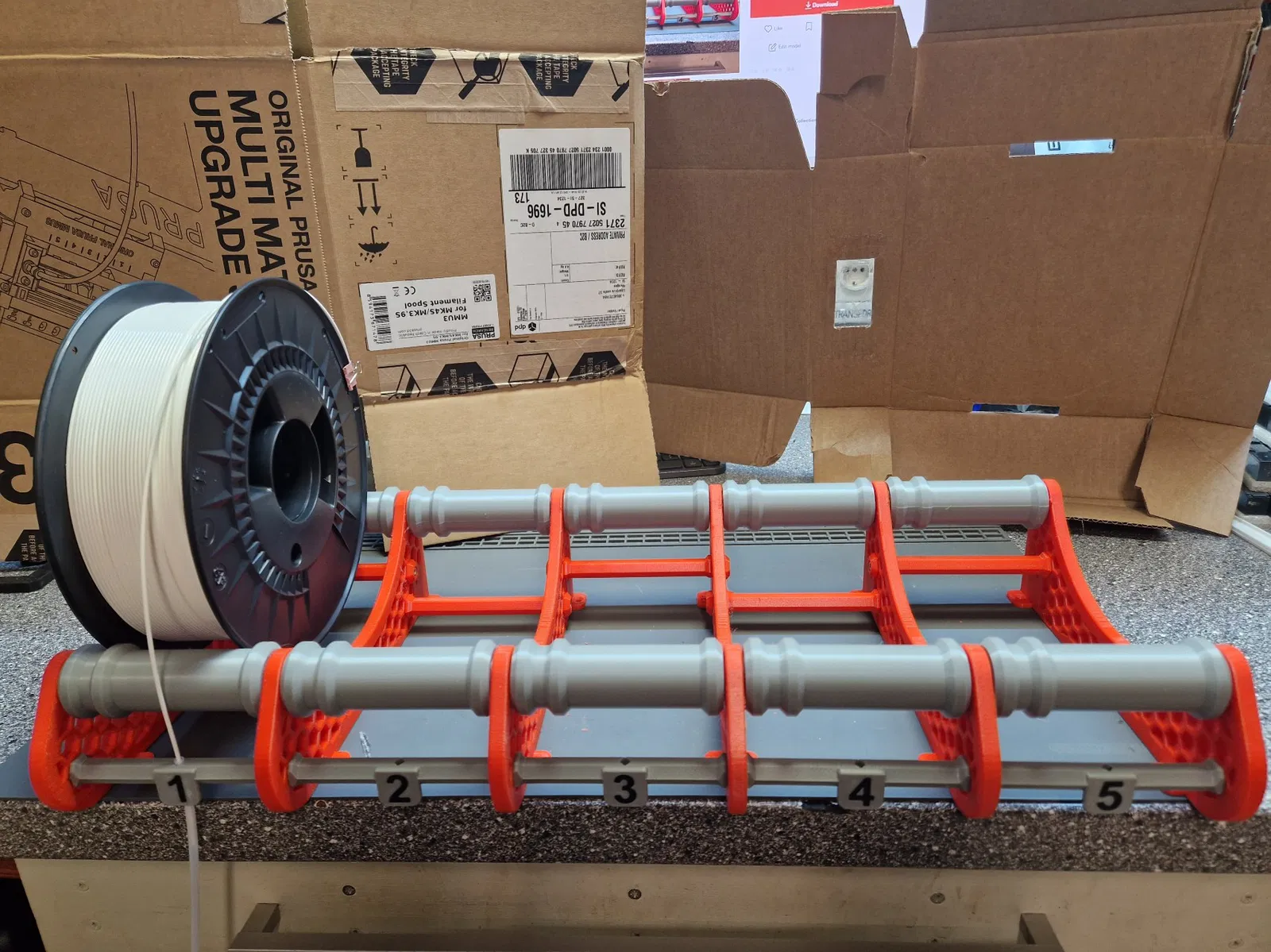

Tui đã chỉnh sửa một cái đế để có chốt bạc đạn ở hai bên cho mấy cái đế "ở giữa". Như vậy tui tiết kiệm được khoảng 4cm tổng chiều rộng. Tui cũng rút ngắn độ rộng con lăn đi 1cm và lại tiết kiệm được 5cm chiều rộng (ừ, không gian là vấn đề của tui mà…). Như vậy cuộn dây nhựa có thể rộng tới khoảng 7cm. Tui thêm mấy cái "vuông" nhỏ trên mỗi đế để gắn vô kệ bằng ốc vít.

Tui cũng thêm mấy cái chỗ giữ ống PTFE và đánh số filament ở mấy phần "hỗ trợ" phía trước để dễ nhận biết. Ống PTFE được luồn theo chiều dọc vì tui định đặt đế trên kệ, ngoài ra việc luồn filament theo chiều dọc cho phép sử dụng "bowden speed loader" - một thứ tuyệt vời của MrFlippant.

Nếu mấy bạn có cuộn dây nhựa rộng hơn thì có thể in mấy cái con lăn gốc từ trang của bác @Carrier. Nhưng nhớ là trong trường hợp đó mấy bạn cũng phải in mấy cái phần "hỗ trợ" gốc; ngoài ra mấy cái phần "hỗ trợ" tùy chỉnh của tui có đánh số sẽ bị ngắn (nhưng mà mấy bạn có thể kéo dài ra trong slicer - ok, mấy cái số lúc đó sẽ hơi "mập" nhưng mà cũng không sao lắm đâu…).

Tui đã in tất cả các bộ phận với độ dày lớp 0.2mm, 15% độ đặc ruột.

• Cái "holder dual" được in đứng "như nguyên mẫu" chỉ với support từ mặt build plate (để đỡ mấy cái chốt bạc đạn). Có lẽ chỉ cần sửa nhỏ mấy cái chốt bạc đạn tròn thôi - dùng dũa hoặc giấy nhám nha.
• Mấy cái đế trái và phải có thể in nằm nghiêng trên mặt.
• In mấy cái con lăn thì để đứng.
• In mấy cái phần "hỗ trợ" phía trước có đánh số thì nằm trên mặt bàn - như vậy chỉ có hai lớp đầu tiên cần đổi dây nhựa (khi dùng độ dày lớp 0.2mm). Chúng được in bằng MMU, nếu bạn (chưa) có MMU thì có các lựa chọn khác:
  • Tự đổi dây nhựa thủ công (mấy cái số chỉ dày 0.4mm, nên nếu bạn đặt độ dày lớp là 0.2mm thì chỉ cần đổi dây 3 lần);
  • Chỉ in mấy phần "support one, support two..." không có số - như vậy số sẽ hơi lõm vào trong phần support, nhưng vẫn đọc được;
  • Đổi dây ở lớp thứ ba
  • Bạn có thể bỏ qua chúng và chỉ lắp mấy cái support cổ điển

Mấy bạn cần in:

• 1 đế trái
• 1 đế phải
• 4 đế giữa (dual)
• 10 con lăn
• 10 bộ phận hỗ trợ - mấy cái này không bắt buộc lắm: nếu bạn định bắt ốc đế lên kệ thì có thể bỏ qua chúng. Nhưng, nếu bạn định để đế đứng tự do thì nên có chúng - lưu ý là chúng cũng nên được gắn ở phía trước, vì mấy cái "hỗ trợ" có đánh số không thể bắt ốc được (chỉ cái đầu tiên bên trái và cái cuối cùng bên phải thôi); nhưng dù sao chúng cũng giúp đế cứng cáp hơn.
• 12 cái "side cover screw" (ốc vít bịt cạnh)
• 5 bộ phận hỗ trợ phía trước - mỗi số một cái - kèm theo số (tất nhiên là ở chế độ đa màu sắc)
• bạn cần vòng bi 608 - tổng cộng 20 cái (loại xịn hoặc in 3D) và vài con ốc M3x15-20

Tui đoán là ai in cái này cũng có bộ MMU rồi, nên việc in mấy bộ phận hỗ trợ phía trước có đánh số bằng đa màu sắc sẽ không thành vấn đề.

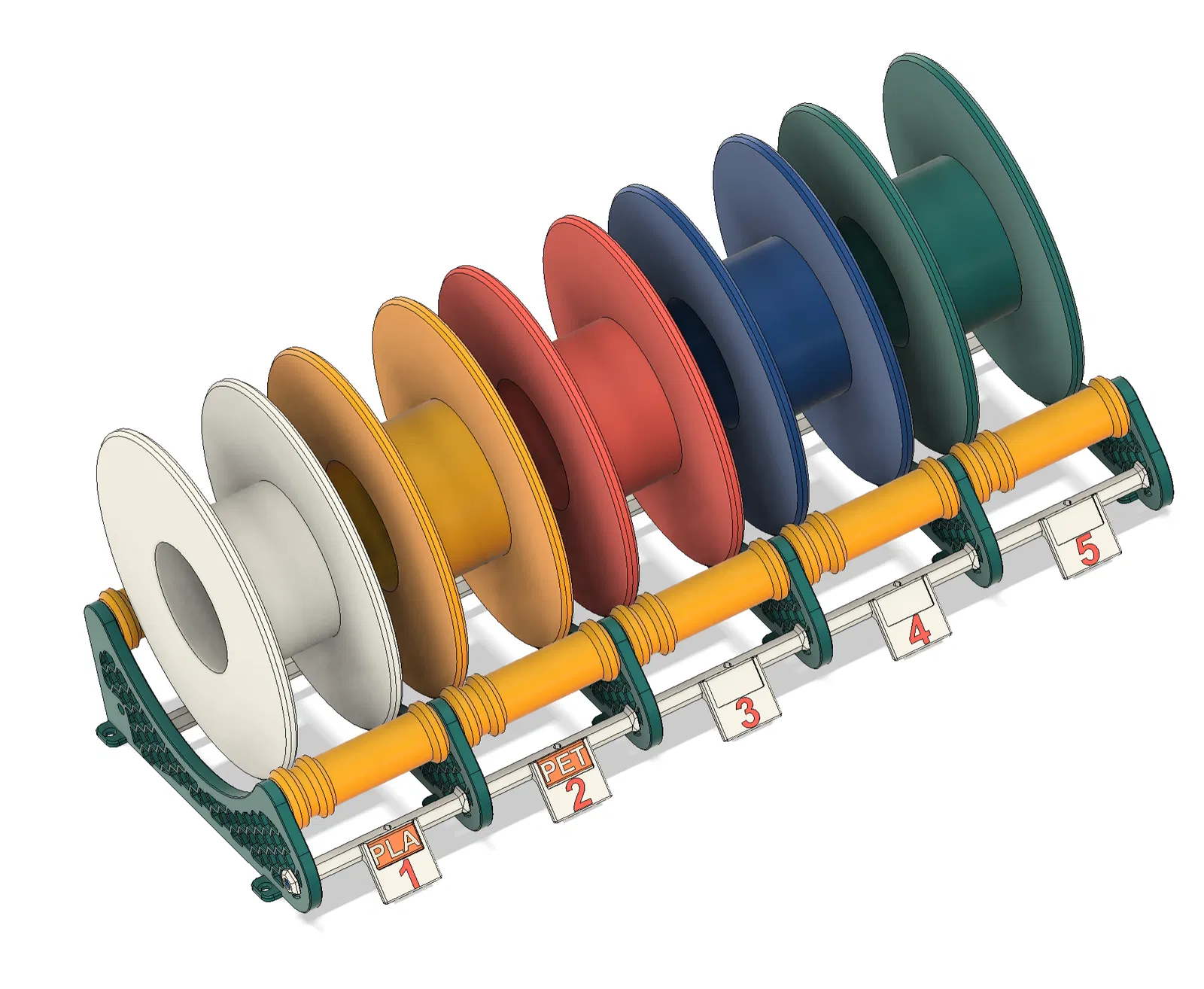

CẬP NHẬT 29.7.2025: Tui nhận ra là tui cần một dạng thông tin nào đó về loại dây nhựa tui đang dùng, nên tui đã thêm mấy cái chỗ giữ tab ở phía trước "hỗ trợ". In chúng như nguyên mẫu với số nằm úp xuống mặt bàn.

Mấy cái tab phiên bản đầu tiên thì vẫn còn ở đây.

Mấy cái tab này hai mặt: một mặt là PLA, mặt kia là PET. Tui không ghi "PETG" vì nếu vậy chữ sẽ nhỏ hơn, nhìn không đẹp lắm…

CẬP NHẬT 2.8.2025: Mấy cái tab giờ hơi ngả về phía trước hơn một chút, vì dây nhựa nó cạ vào khi lắp cái tag loại dây nhựa.

CẬP NHẬT 10.8.2025: Thêm mấy cái "hỗ trợ" (giữ ống PTFE) để đặt nằm ngang. Trường hợp này dây nhựa được luồn từ đáy cuộn (như nguyên bản), nhưng có thể đặt cả đế lên bàn.

CẬP NHẬT 20.8.2025: Thêm bộ phận "hỗ trợ" phía trước không có chỗ giữ số, chỉ có lỗ để luồn ống PTFE.
