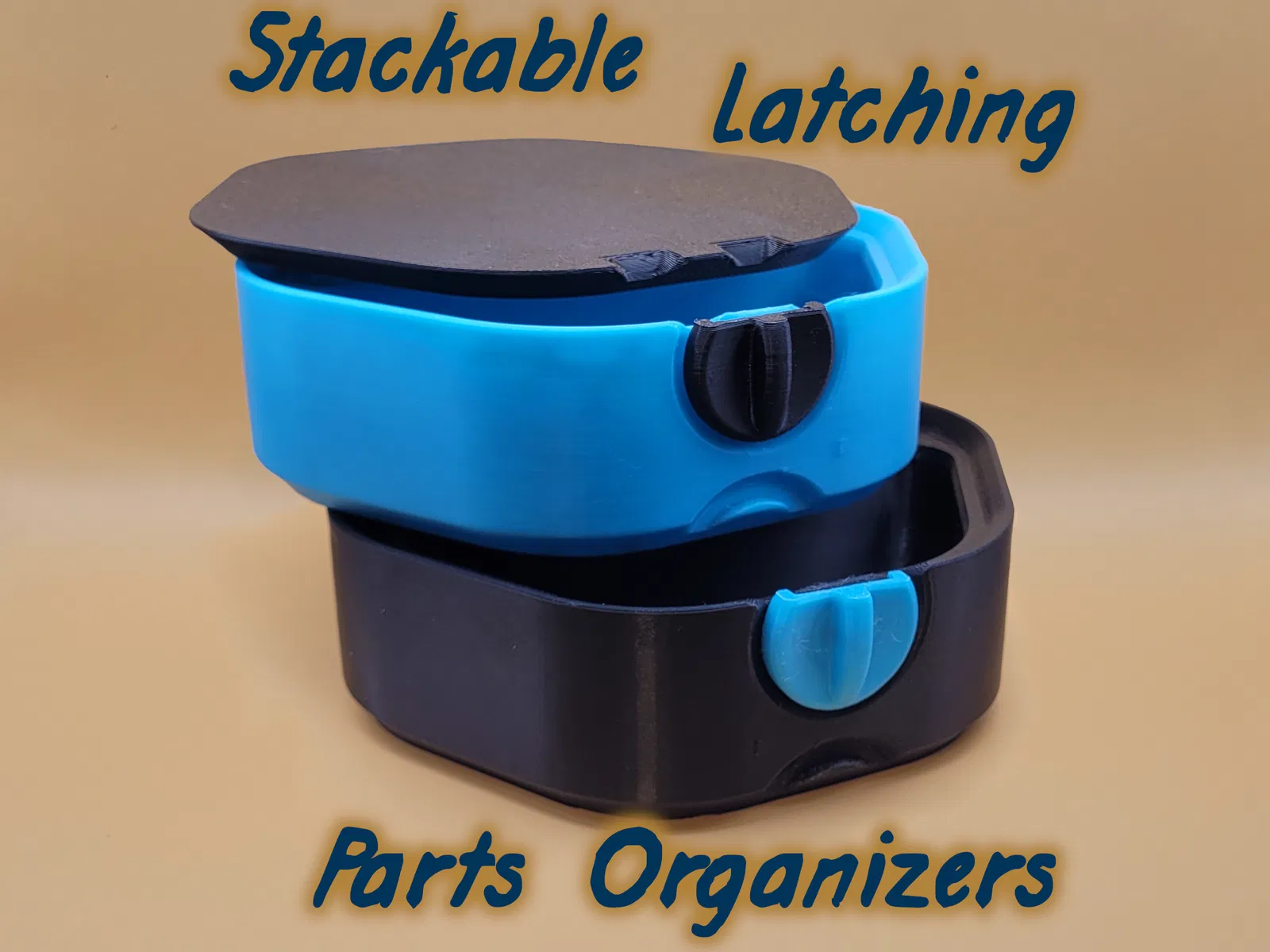

Hộp Đựng Linh Kiện Dự Án Xếp Chồng Có Khóa

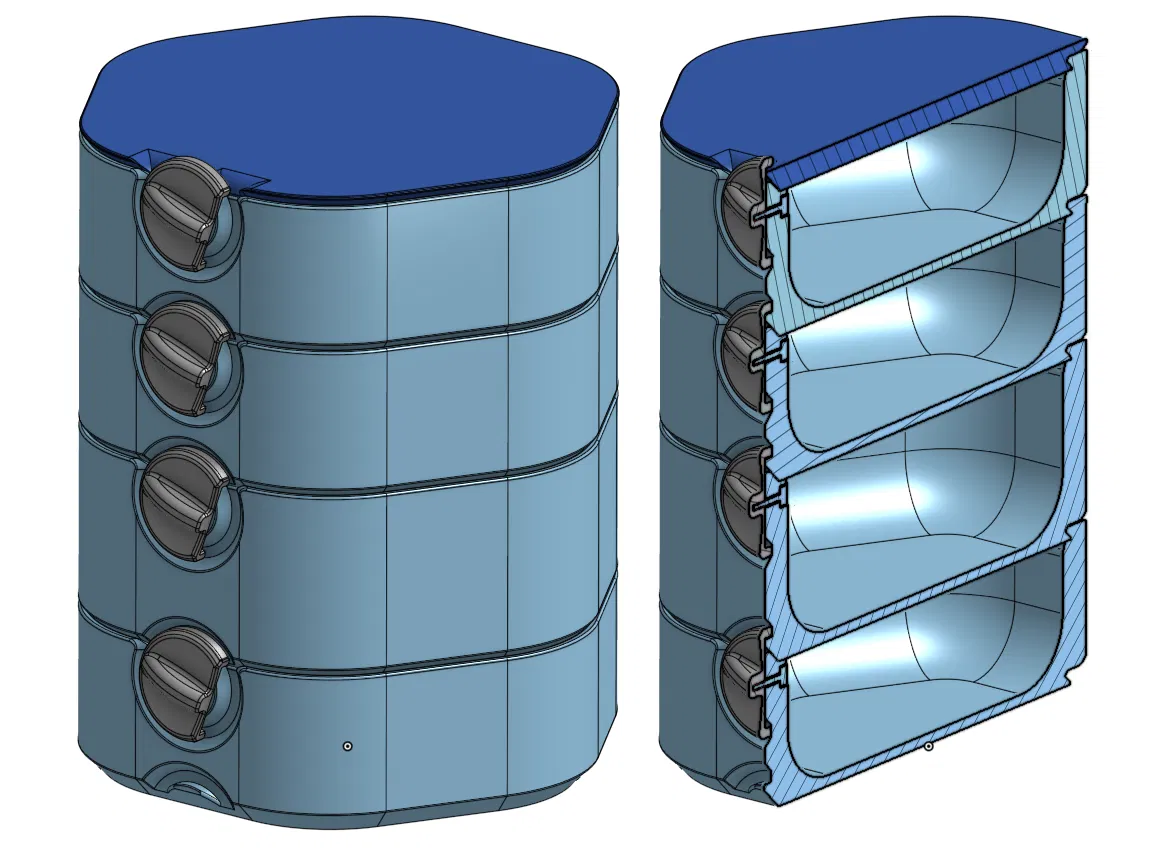

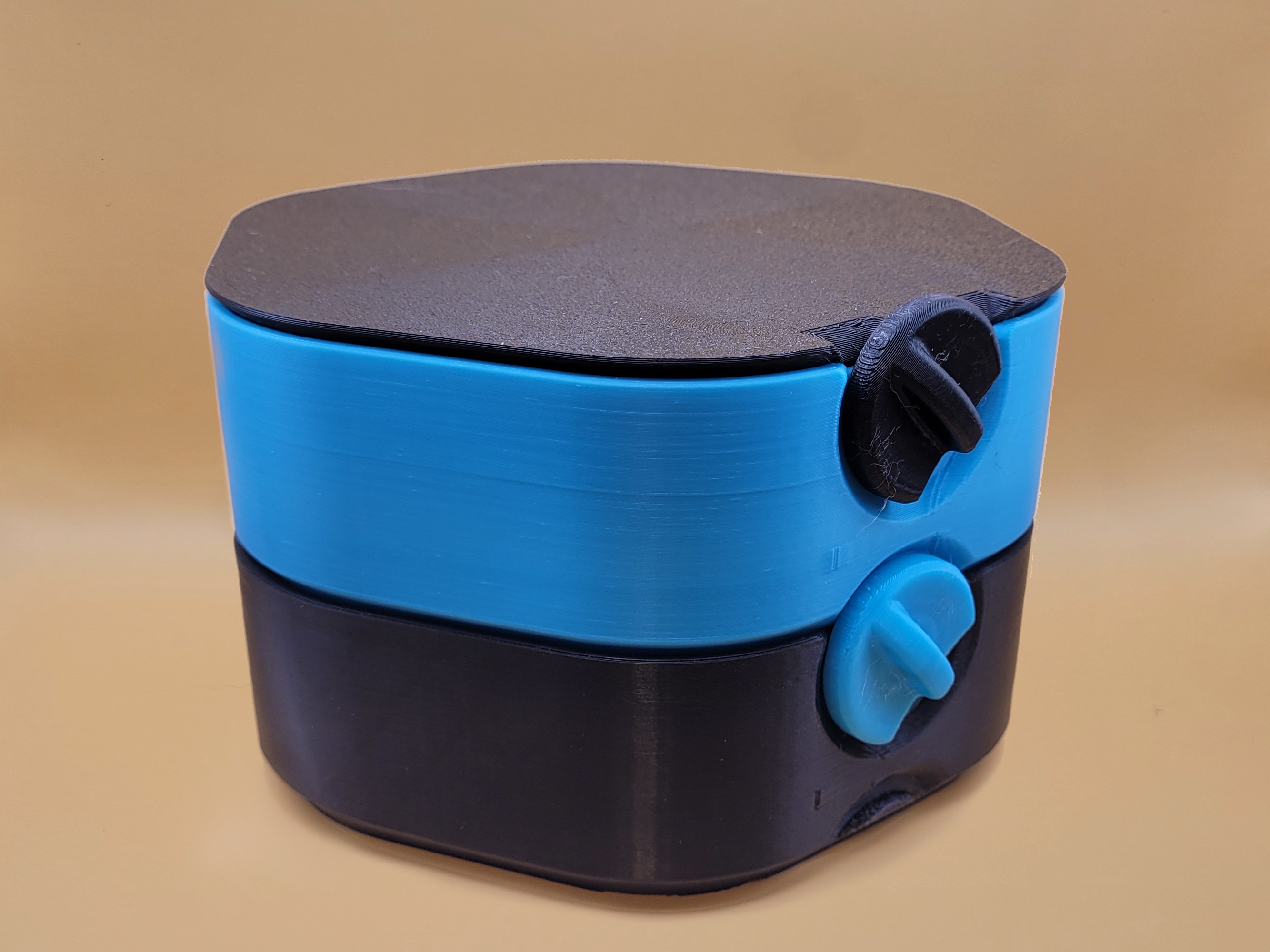

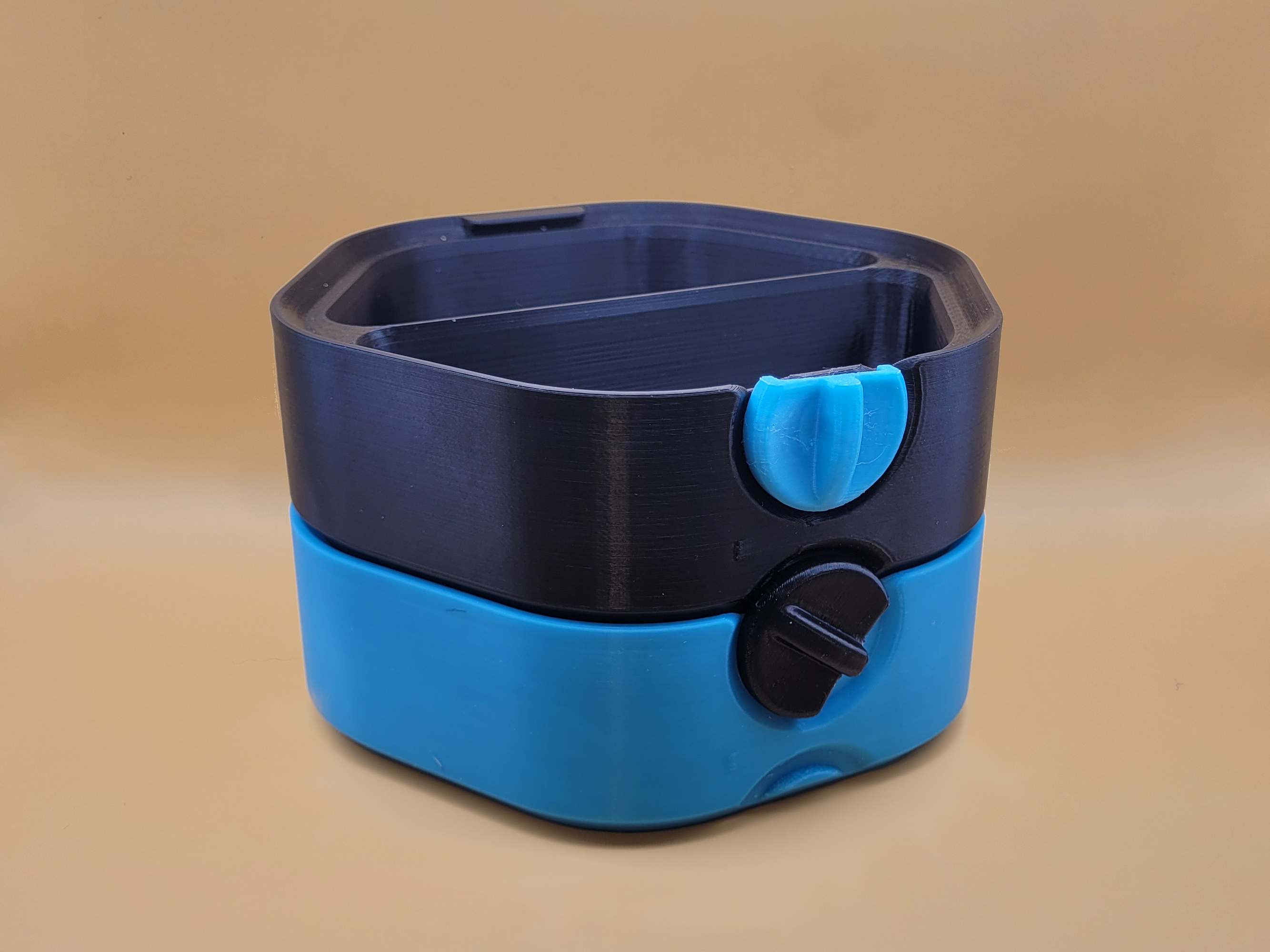

Mình thiết kế mấy cái hộp đựng đồ này để tiện lấy linh kiện khi đang làm dự án, với lại có chỗ cất gọn gàng khi mình chuyển qua làm dự án khác. Mấy cái hộp này xếp chồng lên nhau được và có cái chốt để khóa hộp trên với hộp dưới lại với nhau. Ngoài ra còn có nắp để đậy hộp trên cùng nữa. Hữu dụng lắm luôn á, nhất là mấy bạn ở chung phòng ký túc xá mà cần dọn đồ nhanh gọn lẹ.

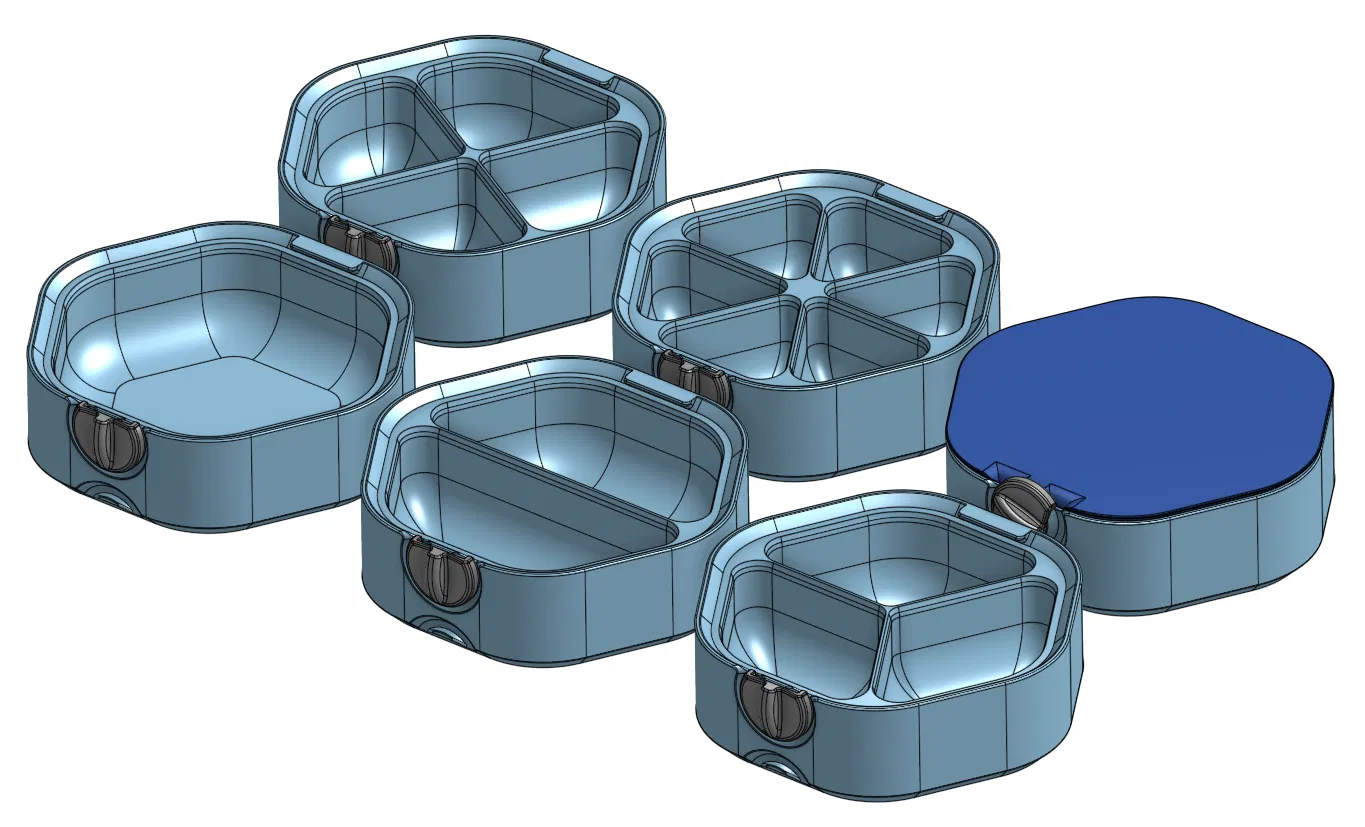

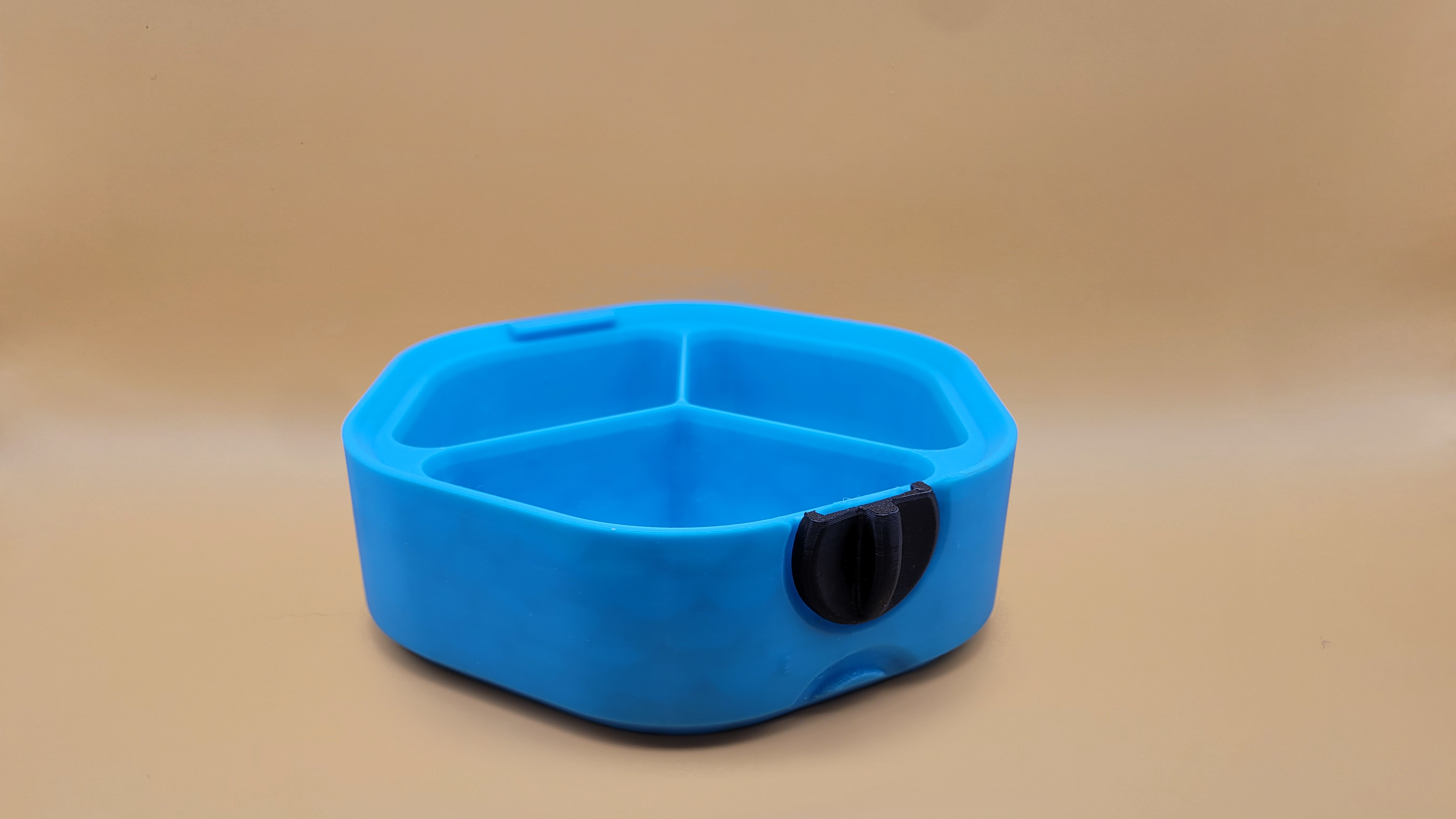

Mình đã làm mấy khay có 0, 2, 3, 4 và 6 ngăn, với mấy khay có đường kính 140mm và 220mm. Nếu bạn muốn kích thước khác thì cứ bình luận yêu cầu nha, hoặc tự chỉnh kích thước theo ý thích trong cái bộ cấu hình trên OnShape.

In ấn

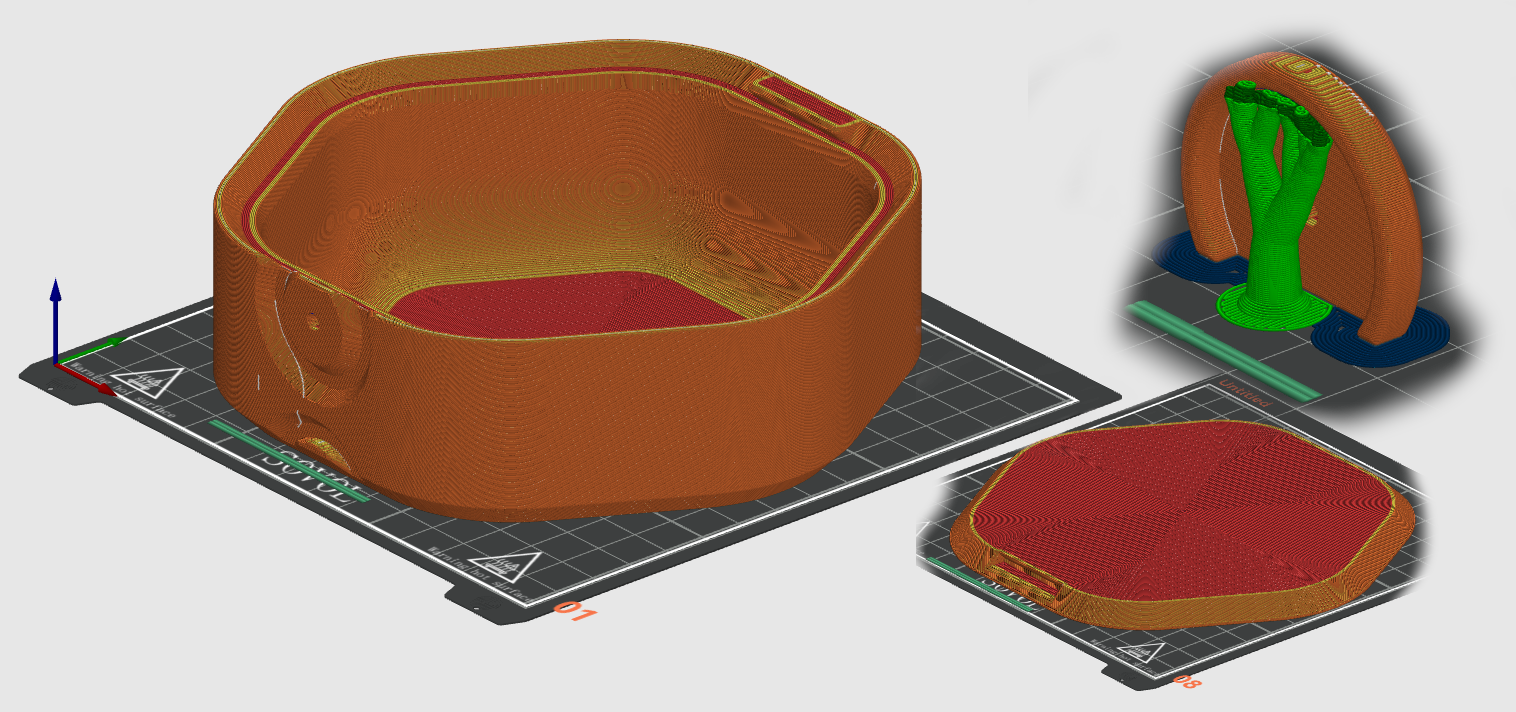

Hộp nên in úp xuống mặt bàn in với cái đáy lớn phẳng của nó. Nắp thì nên in sao cho mặt trên của nắp úp xuống mặt bàn. Cái chốt thì in sao cho phần cắt phẳng của nó úp xuống mặt bàn.

Hộp và nắp thì không cần support đâu. Có một cái chỗ nhô ra dài (~40mm) mà bạn có thể muốn support, nhưng mình thấy in kiểu bắc cầu không cần support vẫn ổn.

Cái chốt có một chỗ nhô ra cong cong mà mình thấy in có support thì đẹp hơn. Tùy độ bám bàn in của bạn, bạn có thể cần thêm brim cho cái chốt vì nó có diện tích tiếp xúc lớp đầu khá nhỏ.

Bạn có thể in với 3 lớp tường & 10% infill là ổn rồi. 4 lớp tường thì sẽ cứng cáp lắm.
