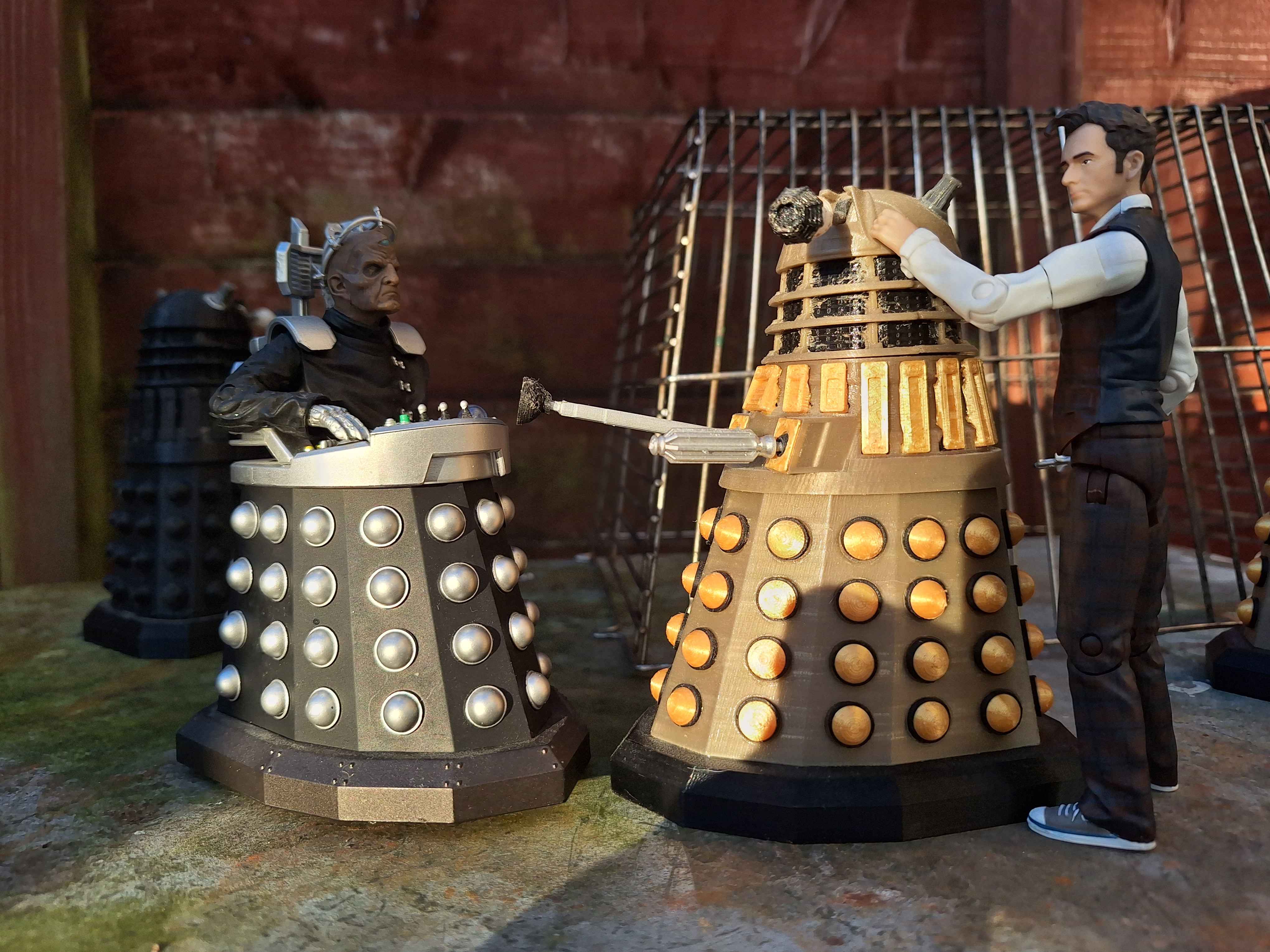

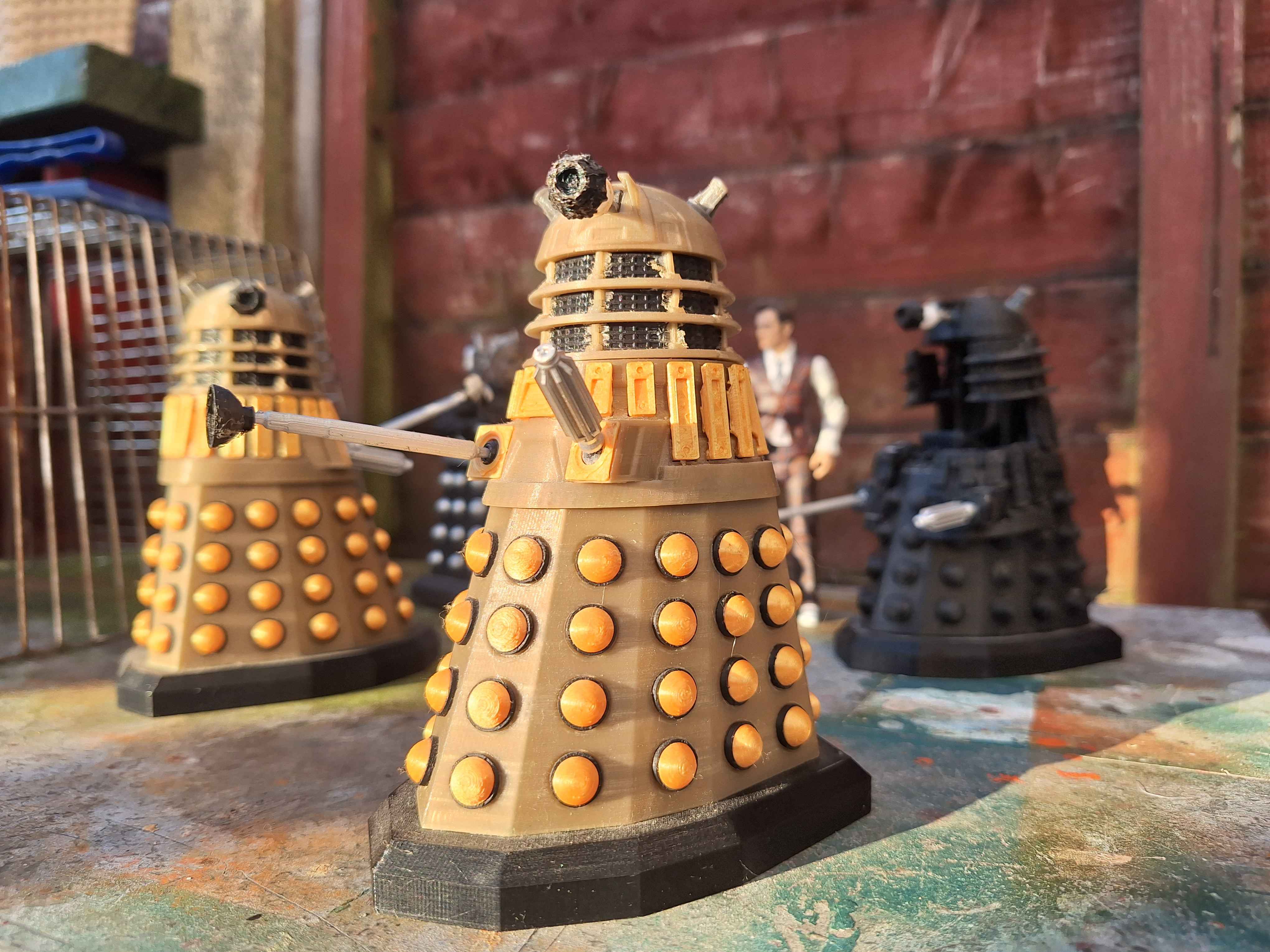

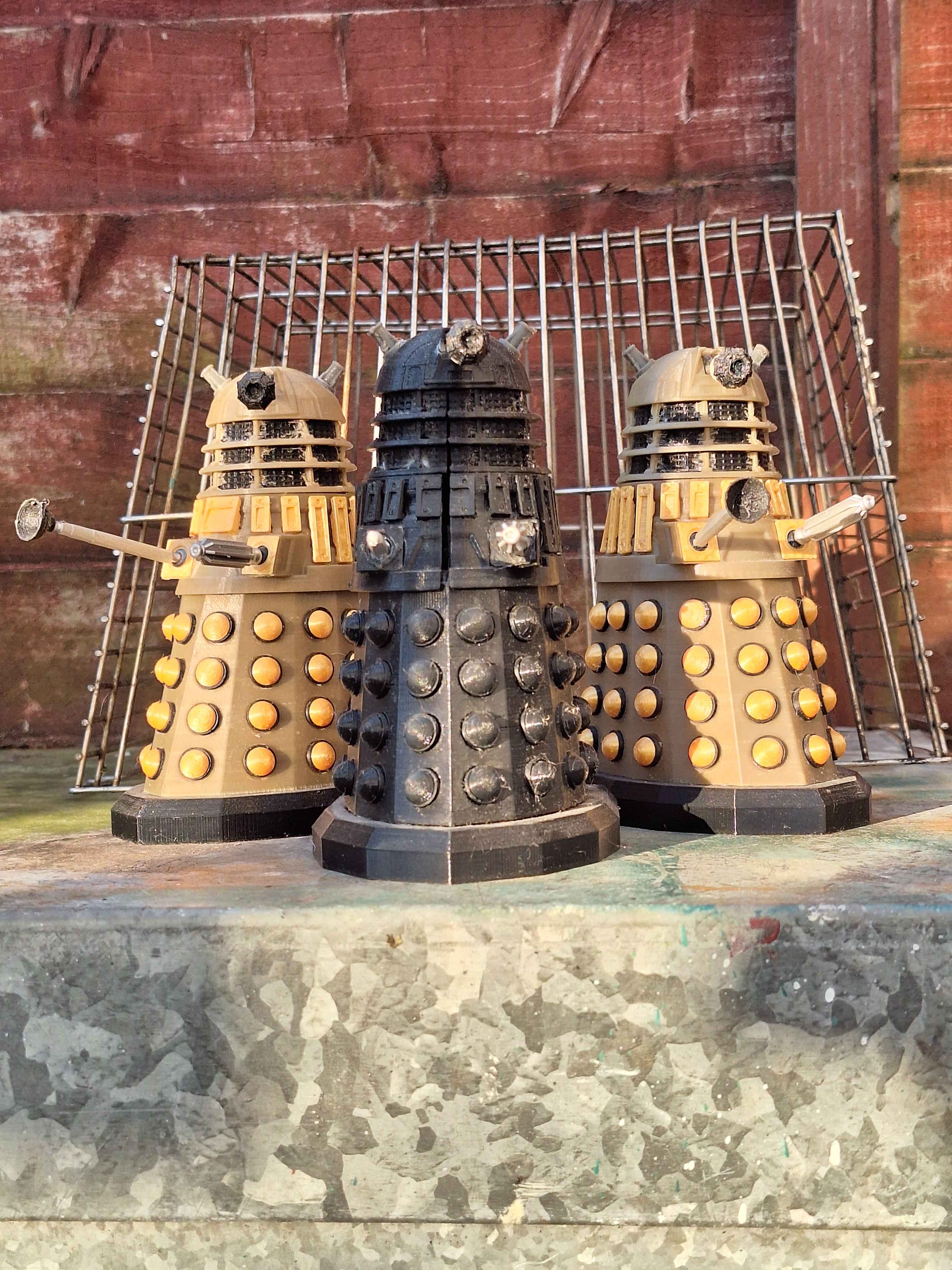

Mô hình Doctor Who Dalek - Bộ kit nhân vật tỉ lệ 5.5' chính xác

Do là phiên bản được làm lại và có tỉ lệ chính xác với các mô hình hành động, mẫu này sử dụng cả tính thẩm mỹ và khả năng lắp ghép của mô hình Ellindsey, cũng như các chi tiết Dalek tuyệt vời của Audrey2.

Đối với cả hai phiên bản OPEN và CLOSED của phần giữa, mỗi tệp đã được gán nhãn tương ứng. Bạn sẽ cần cho cả hai mô hình số lượng sau:

Armball x2 Bump x56 Bumpring x56

Đối với một trong hai loại Đèn hoặc phần MỞ cụ thể, có một lựa chọn liên quan đến việc bạn có muốn ĐÈN ĐẦY ĐỦ hay tách rời, trong trường hợp đó, bạn cần 2 chiếc của mỗi tệp: Lamp (phiên bản bất kỳ) x2 GrillArm OPEN x2

Hướng dẫn: Một số bộ phận có thể cần hỗ trợ, tùy thuộc vào máy in của bạn. Một số bộ phận khác sẽ cần hỗ trợ trên hầu hết mọi máy in.

Mỗi vòng tròn được tạo thành từ 3 bộ phận riêng lẻ. Các vòng tròn được đánh số 1-3 từ lớn nhất đến nhỏ nhất. Vòng tròn lớn nhất ở dưới cùng, nhỏ nhất ở trên cùng.

In 56 cái bump. Mỗi bump đi xuyên qua vòng tròn, sau đó đi qua một khe hở trên váy. Xoay bump 90 độ để cố định nó vào vị trí sau khi lắp. Bạn có thể bôi một ít keo để giữ cho nó không bị rung lắc.

Sau khi lắp tất cả các bump, bạn có thể dán váy vào bộ phận chắn.

Bây giờ hãy in các thanh nan. Mô hình này có 19 bộ phận riêng lẻ trong một tệp duy nhất. Mỗi thanh nan hơi khác nhau và chỉ khớp vào một vị trí trên các bộ phận vai, vì vậy đừng nhầm lẫn chúng. 5 thanh nan được dán vào bộ phận vai trái, 5 thanh nan được dán vào bộ phận vai phải và 9 thanh nan ở bộ phận vai sau. Cũng với màu sắc tương tự như các thanh nan, hãy in các nắp khớp vai (2 bộ phận trong một tệp).

Luồn phần sau của súng qua một trong các nắp khớp vai (nhưng đừng dán nó vào nắp) và sau đó luồn vào khớp vai. Cắt bỏ các mẩu hỗ trợ khỏi cánh tay pittông. Dán đầu ngắn hơn của nó vào mặt sau của pittông. Luồn cánh tay pittông qua nắp khớp vai còn lại và sau đó dán nó vào khớp vai còn lại.

Bây giờ hãy rất cẩn thận bôi keo quanh bên ngoài các nắp khớp vai và ấn chúng vào các ổ cắm ở mặt trước của vai. Súng đi vào vai trái, cánh tay pittông đi vào vai phải. Nếu bạn làm đúng, khớp cầu sẽ được giữ cố định nhưng vẫn có thể di chuyển.

(Hướng dẫn riêng cho bản OPEN) Mỗi cánh tay vai có một đầu là khớp cầu và một đầu là chốt cắm. Cẩn thận căn chỉnh khớp cầu ở đầu cánh tay vai trái với ổ cắm bên trong vai trái. Hãy nhớ rằng cánh tay trái và cánh tay phải không giống nhau, vì vậy hãy đảm bảo bạn có đúng cánh tay cho mỗi bên. Cẩn thận ấn khớp cầu vào ổ cắm, nó sẽ khớp vào vị trí. Cánh tay sẽ có thể di chuyển lên xuống mượt mà trong khoảng chín mươi độ chuyển động khi hoàn thành. Làm tương tự với vai phải và cánh tay vai phải.

Bây giờ bạn cần ấn phần chốt cắm của cánh tay vai vào các ổ cắm trên lõi ở khu vực phía sau nơi bộ phận kaled mutant ngồi. Điều này khá khó khăn, các cấu trúc trên lõi sẽ cản đường, nhưng bạn có thể làm được. Các bộ phận vai sẽ có thể xoay lên xuống trong khoảng chín mươi độ sau khi khớp vào vị trí, thẳng hàng với nhau, hoặc xoay xuống để mở khu vực lõi.

Bộ phận vai sau (với các thanh nan đã lắp) đi quanh mặt sau của lõi. Nó sẽ khớp vào vị trí vừa vặn, mặc dù bạn có thể dùng một ít keo để giữ nó cố định.

Các cánh tay lưới khớp vào các trụ ở mặt trong của lưới. Đừng lo lắng về bên trái và bên phải, các cánh tay lưới đối xứng nhau. Bạn muốn các đầu hở của các kẹp ở cuối cánh tay hướng về phía sau để chúng không bị lộ.

(Hướng dẫn cho cả CLOSED + OPEN) Luồn hai chiếc đèn qua các lỗ trên vòm từ bên trong và giữ chúng cố định bằng một ít keo. Đẩy phần xoay tròn của mắt qua khe trên vòm từ bên ngoài. Cắt một đoạn dây tóc 1.75mm nhỏ và luồn nó qua lỗ ở đầu mắt, sau đó ấn nó vào khe bên trong vòm để mắt được giữ cố định nhưng vẫn có thể xoay lên xuống.

(Hướng dẫn riêng cho bản OPEN) Đẩy các khớp lớn ở đầu các thanh chống vòm vào ổ cắm ở đáy vòm. Hai đầu khớp nhỏ hơn đi vào các lỗ trên lõi màu đen, ngay phía trước các cánh tay vai. Bạn cần lắp các cánh tay vai trước giai đoạn này, vì các thanh chống vòm sẽ cản đường bạn lắp chúng. Đảm bảo bạn lắp các thanh chống vòm đúng hướng, mặt phẳng (phần tiếp xúc với bàn in khi bạn tạo ra nó) nên hướng về phía sau, vào bên trong lõi.

Sau khi lắp các thanh chống vòm, hãy gắn các cánh tay lưới trái và phải vào chúng. Các lưới sẽ có thể di chuyển tự do để mở hoặc đóng. Bây giờ bạn nên dán lõi xuống váy.

Bộ phận Kaled mutant khá khó in. Nó sẽ cần hỗ trợ đầy đủ để in, có hình dạng rất khó xử với các phần nhô ra lớn và chi tiết tinh xảo. Một số slicer gặp khó khăn với nó, vì vậy tôi đã bao gồm một phiên bản có hỗ trợ tùy chỉnh. Hãy cẩn thận khi cắt bỏ phần hỗ trợ, các xúc tu rất dễ gãy.
