Bộ giữ cuộn dây vòng bi cho Elegoo Centauri Carbon
- Lượt tải
- 3.503
- Lượt thích
- 510
- Lượt coi
- 15.131
- Bản remix
- 2
- Bình luận
- 0
File 6 1,9 MB
- Spool_Holder_1766651422.stepSTEP · 831,5 KB
- Roller_1766651423.stepSTEP · 57,7 KB
- Center_Pin_1766651424.stepSTEP · 29,5 KB
- Spool_Holder_1766651424.stlSTL · 376,8 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 2
Giá đỡ cuộn nhựa dùng vòng bi cho TwoTrees SK1Tác giảAlmirVentura_4592799 · 01/08/2026
Giá Đỡ Cuộn Dây Bằng Bi Cho Máy Elegoo Centauri Carbon (Không Logo)Tác giảrh45 · 25/12/2025
Thông tin
- Mã mẫu
- #176568
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC0 — Phạm vi công cộng
Mô tả

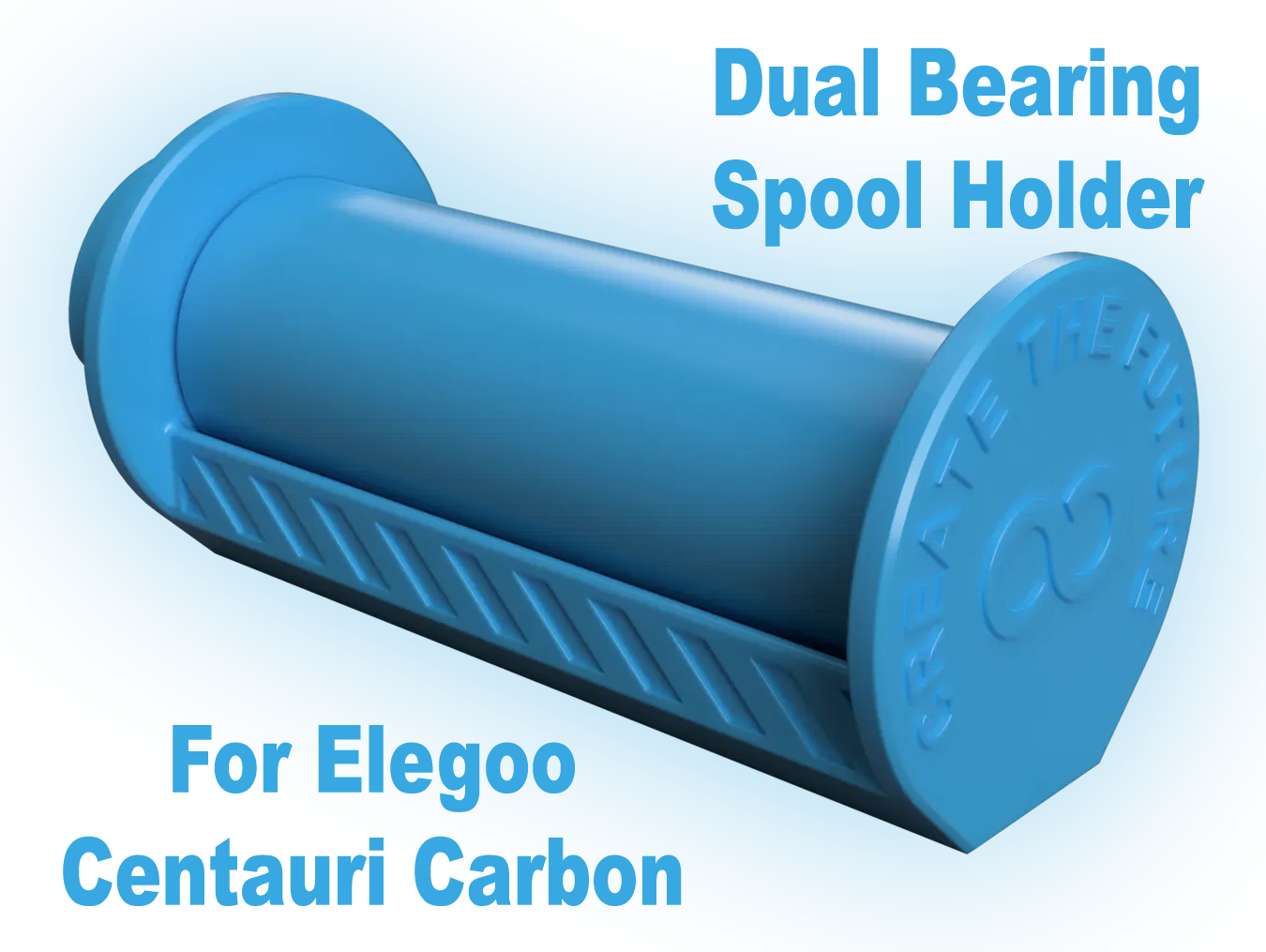

Đây là một bộ giữ cuộn dây kép đơn giản cho Elegoo Centauri và Centauri Carbon.
Phần cứng cần thiết
- Vòng bi 608, x2
Tôi đặc biệt khuyên dùng vòng bi có mỡ. Mỡ tạo ra một lực cản nhất định giúp làm chậm cuộn dây khi quá trình đùn bị chậm lại hoặc dừng.
Hướng dẫn in
- Nên sử dụng sợi PETG hoặc tốt hơn.
PLA không được khuyến khích vì nó sẽ bị võng theo thời gian. - Tất cả các bộ phận đều được cung cấp theo hướng in được đề xuất.
- Sơn các bộ phận hỗ trợ trên giá đỡ như trong hình này (vùng màu vàng):

Con lăn và chốt không cần hỗ trợ. - Loại hỗ trợ: cây (thủ công)
- Vòng tường: 3
- Thứ tự vòng tường: Trong/Ngoài/Trong
- Lòng trong: 10%-15% loại lòng trong yêu thích của bạn.
Lắp ráp & Cài đặt
- Lắp vòng bi vào cả hai mặt của con lăn

- Đặt con lăn lên giá đỡ

- Đẩy chốt vào cho đến khi phần phẳng bằng với cuối đầu nối, nhấc nhẹ con lăn lên để điều chỉnh vòng bi nếu cần.
Lưu ý rằng việc này có thể cần một chút lực, nhưng nó sẽ vừa vặn mà không cần chà nhám bất kỳ bề mặt nào.

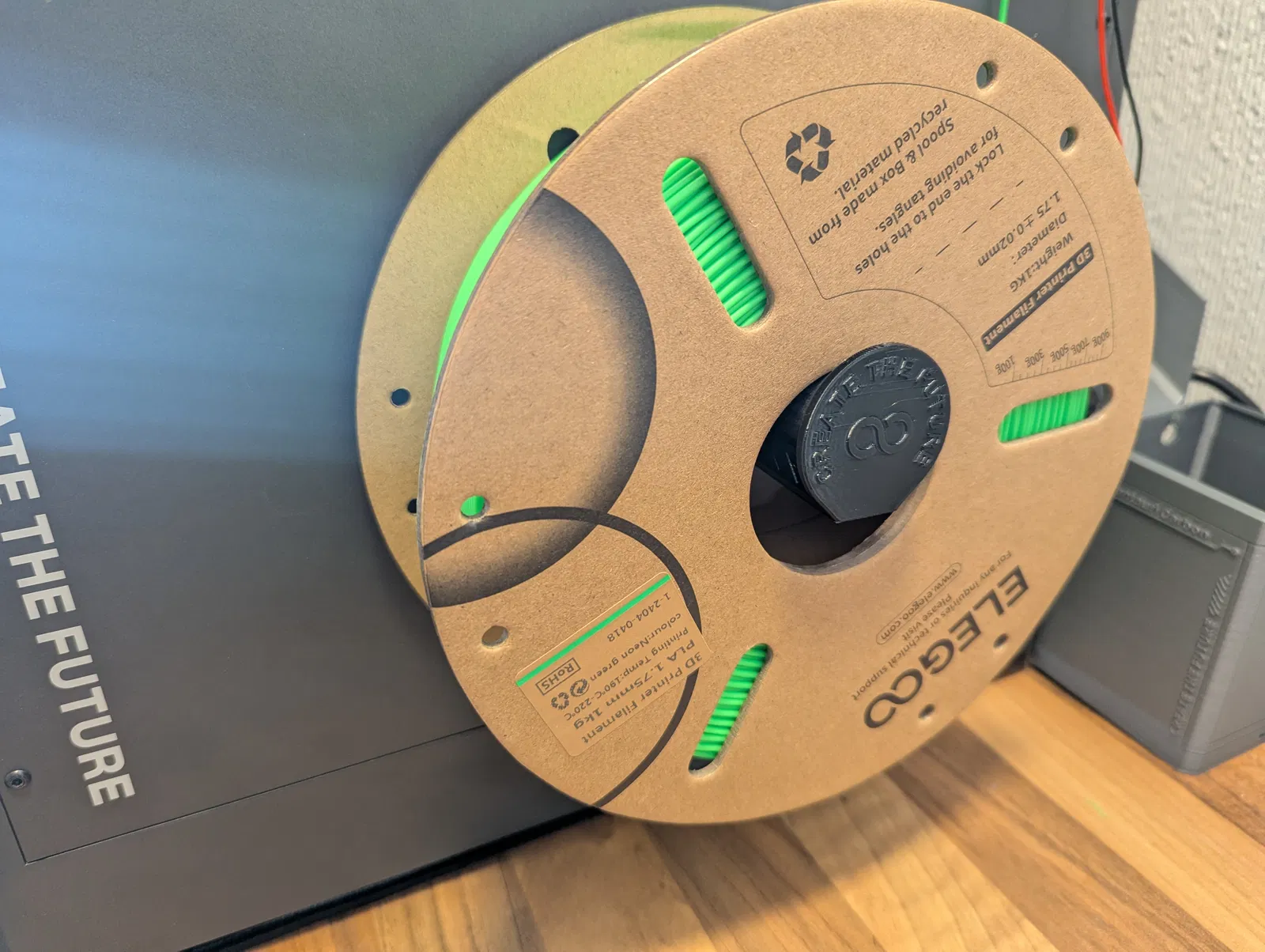

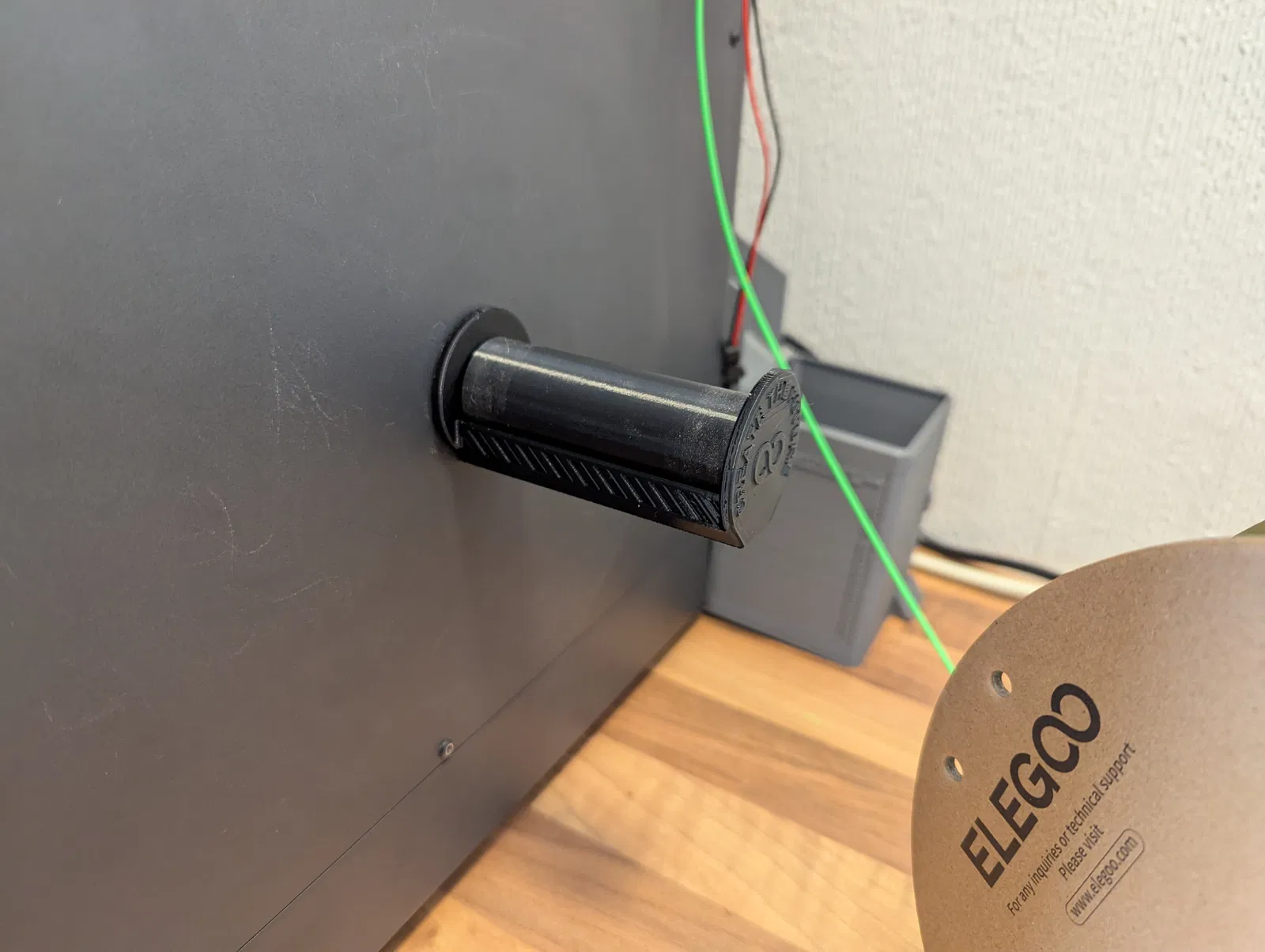

- Cuối cùng, lắp nó vào giá đỡ cuộn dây trên máy in và xoay cho đến khi nó khớp vào vị trí.


Ghi chú bổ sung
- Khu vực được hỗ trợ của đầu nối có thể sẽ trông hơi thô. Điều này sẽ không ảnh hưởng đến chức năng và sẽ không nhìn thấy được khi lắp trên máy in.
- Nếu đường nối trên con lăn bị thô ráp, nó có thể ảnh hưởng đến việc lăn trơn tru. Nếu trường hợp này xảy ra với bạn, chỉ cần chà nhám đường nối một chút.
Thông số in
- Định dạng
- stepstl
- Số file mô hình
- 6
- Tổng dung lượng
- 1,9 MB
- File lớn nhất
- 831,5 KB
