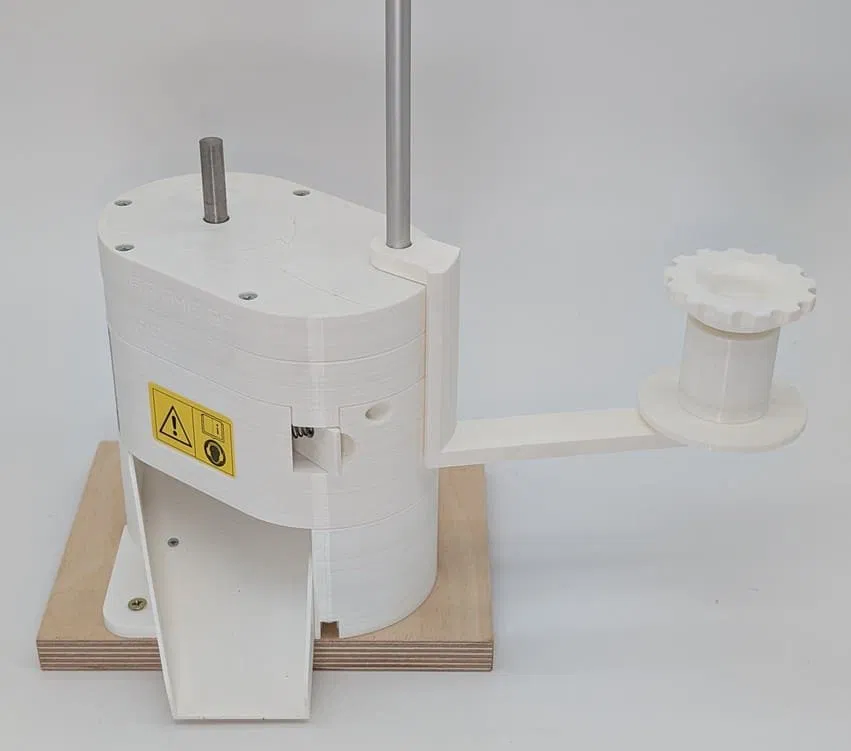

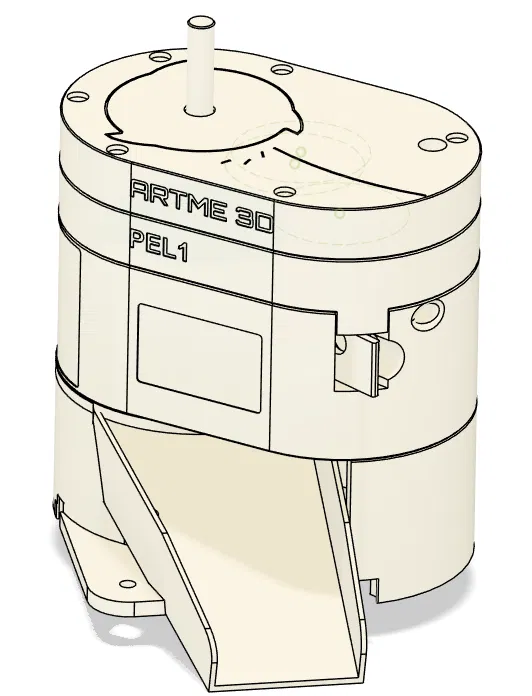

Máy Cắt Vụn Nguyên Bản PEL1 của ARTME 3D

Bộ Cắt Vụn Nguyên Bản PEL1 là bộ kit hoàn chỉnh đã được chứng nhận thương mại từ ARTME 3D®. Bộ kit đi kèm với tất cả các thành phần cần thiết; người dùng chỉ cần in các bộ phận 3D. Bạn có thể mua các bộ phận kim loại cần thiết tại đây.

Tài liệu sẽ có sẵn trực tuyến trong vài ngày tới.

Đây là các thông số kỹ thuật và tính năng:

• Máy cắt vụn để sản xuất viên nhựa từ sợi nhựa.
• Được điều khiển bằng máy khoan, máy khoan bàn hoặc tua vít không dây. (Yêu cầu máy khoan có kiểm soát tốc độ và đầu cặp có lỗ 10 mm. Tua vít không dây chỉ dùng cho mục đích sử dụng ngắn hạn.)
• Sợi nhựa được cấp liệu chủ động.
• Có thể xử lý đường kính sợi nhựa từ 1 đến 3 mm.
• Chiều dài viên nhựa có thể điều chỉnh thành 4,5 mm để cắt vụn tốc độ cao hoặc 2,5 mm để cắt vụn siêu nhỏ (bằng cách thay đổi cơ cấu bánh răng).
• Công suất cắt vụn ở tốc độ 1500 vòng/phút khoảng 2-5 kg/h tùy thuộc vào chiều dài và đường kính viên nhựa.

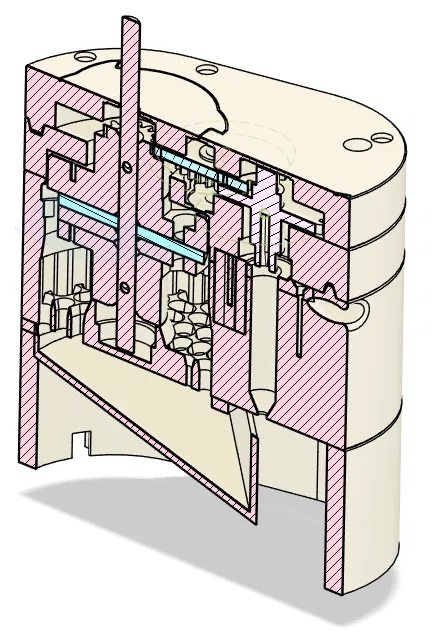

• Các bộ phận lưỡi cắt làm bằng thép không gỉ cắt laser và được thiết kế để tạo ra rất ít nhiệt. Điều này cho phép cắt vụn 5 đến 15 kg sợi nhựa trong một lần chạy trước khi cần làm mát. Tùy thuộc vào đường kính sợi nhựa và chiều dài viên nhựa.
• Chức năng bánh đà đảm bảo lực tác động mạnh với công suất đầu vào thấp. Điều này cho phép hoạt động tương đối lâu ngay cả với tua vít không dây yếu hơn.
• Thích hợp để gắn trên bàn, trên máy khoan bàn hoặc trên thùng có nắp để thu gom trực tiếp các viên nhựa.
• Thiết kế an toàn và đã được chứng nhận. Không có bộ phận nguy hiểm nào có thể chạm tới.
• Bất kỳ dư lượng sợi nhựa nào còn sót lại trong thiết bị giữa bộ truyền động cấp liệu và lưỡi dao đều có thể dễ dàng loại bỏ qua một lỗ bảo trì.

Công việc cần thiết để lắp đặt:

Tùy thuộc vào kinh nghiệm, việc lắp ráp máy cắt vụn có thể mất từ ​​0,5 đến 2 giờ.

Phụ kiện bổ sung cần thiết:

Các bộ phận in 3D phải do người dùng in. Bàn in của máy in phải có kích thước ít nhất 180x180mm.

Công cụ bổ sung cần thiết:

Búa hoặc ê tô Tua vít Phillips Cờ lê lục giác 1,5mm, 3mm và 4 mm Cồn tẩy rửa và khăn giấy Giá đỡ cuộn dây

Cài đặt In:

In bằng vòi phun 0,4mm và chiều cao lớp 0,2mm. In tất cả các bộ phận với 5 lớp tường, lớp trên cùng và lớp đáy. In tất cả các bộ phận với 25% Infill. Bạn cần sử dụng cấu trúc hỗ trợ cho các bộ phận này: PEL-D1, PEL-D2, PEL-E, PEL-I, PEL-H2, PEL-G và PEL-R.

Vật liệu In:

Các bộ phận PEL-A, PEL-B và PEL-C nên được in bằng PETG hoặc ABS. Phần còn lại có thể in bằng PLA.

Tùy chọn Bộ phận:

Các bộ phận có chữ (Option) trong tên tệp được giải thích như sau:

Sử dụng bộ phận PEL-D1 nếu bạn muốn chiều dài viên nhựa là 4 đến 4,5 mm. Nếu bạn muốn chiều dài viên nhựa là 2 đến 2,5 mm, hãy sử dụng bộ phận PEL-D2.

Nếu bạn muốn gắn máy cắt vụn vào bàn hoặc máy khoan bàn, hãy sử dụng các bộ phận PEL-R và PEL-S. Nếu bạn muốn gắn máy cắt vụn vào thùng có nắp, hãy sử dụng bộ phận PEL-Q.

Nhật ký Thay đổi: 27.08.2025: Thêm File PEL- Assembly aid
