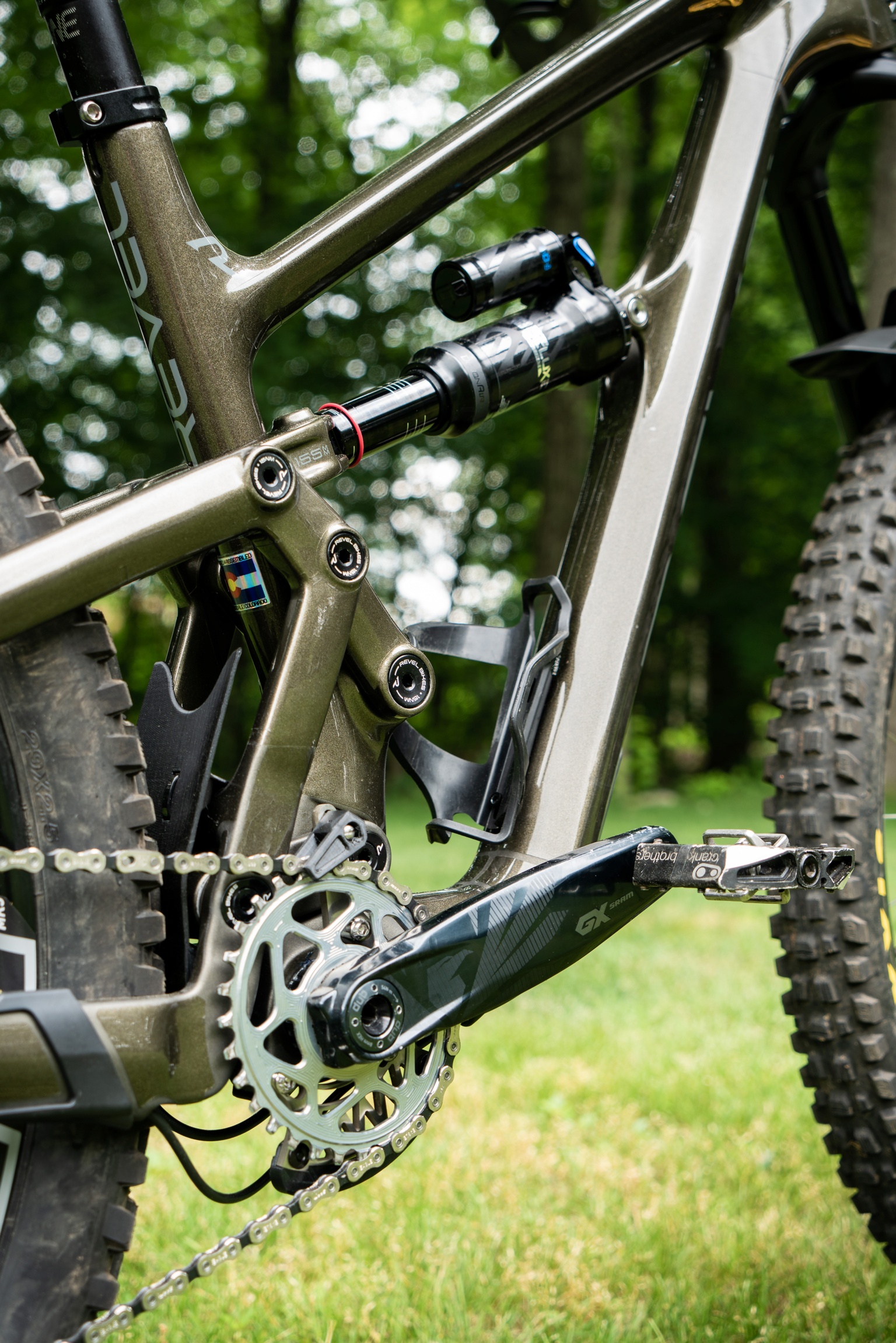

Tấm Bảo Vệ Bash Guard / Dẫn Xích Xe Đạp ISCG-05

Tấm bảo vệ bash guard / dẫn xích ISCG-05 in 3D / titan. Bạn có thể dùng vật liệu tùy thích cho tấm kim loại, nhưng tui thì chọn titan. Độ dày tấm kim loại phải là .187" (4.75mm) +/- để nó phẳng với tấm bash guard có thể thay thế mà không cần chỉnh sửa gì thêm. Bộ dẫn xích/bảo vệ này sẽ phù hợp với líp có hình oval tối đa 32 hoặc tròn 34. Bạn có thể dùng cỡ nhỏ hơn nếu muốn.

Bạn cần:

• Tấm kim loại cắt bằng laser/plasma (Tui dùng Sendcutsend và titan loại 5 dày .187", giá khoảng $38)
• Ốc vít và đầu ren nối dạng thùng thấp (low profile binding barrel and screw) (https://www.mcmaster.com/99024A327/, giá khoảng $14)
• Vít đầu dẹp (Fillister Head slotted screw) (https://www.mcmaster.com/91794A196/, giá khoảng $11)
• Vít đầu bằng bằng thép không gỉ (Stainless steel button head screw) (https://www.mcmaster.com/94500A315/, giá khoảng $11)

In ấn:

• Đối với cả bộ dẫn xích và bash guard, hướng đặt STL hiện tại là tốt nhất.
• Dùng support cho phần bash guard.
• In 100% infill với ít nhất 5 lớp vỏ.
• Tui dùng PETG cho cả hai, còn ABS, ASA, PC, hay Nylon thì chắc cũng xài được.

Lắp ráp:

• Sau khi có tấm kim loại cắt ra và các bộ phận in xong, dùng hai bộ ốc vít và đầu ren nối để gắn bash guard vào tấm kim loại. Sẽ hơi khít.
• Lấy một đầu ren nối dạng thùng và một con vít đầu dẹp để gắn bộ dẫn xích. Nới lỏng vít để chỉnh độ cao của bộ dẫn xích.

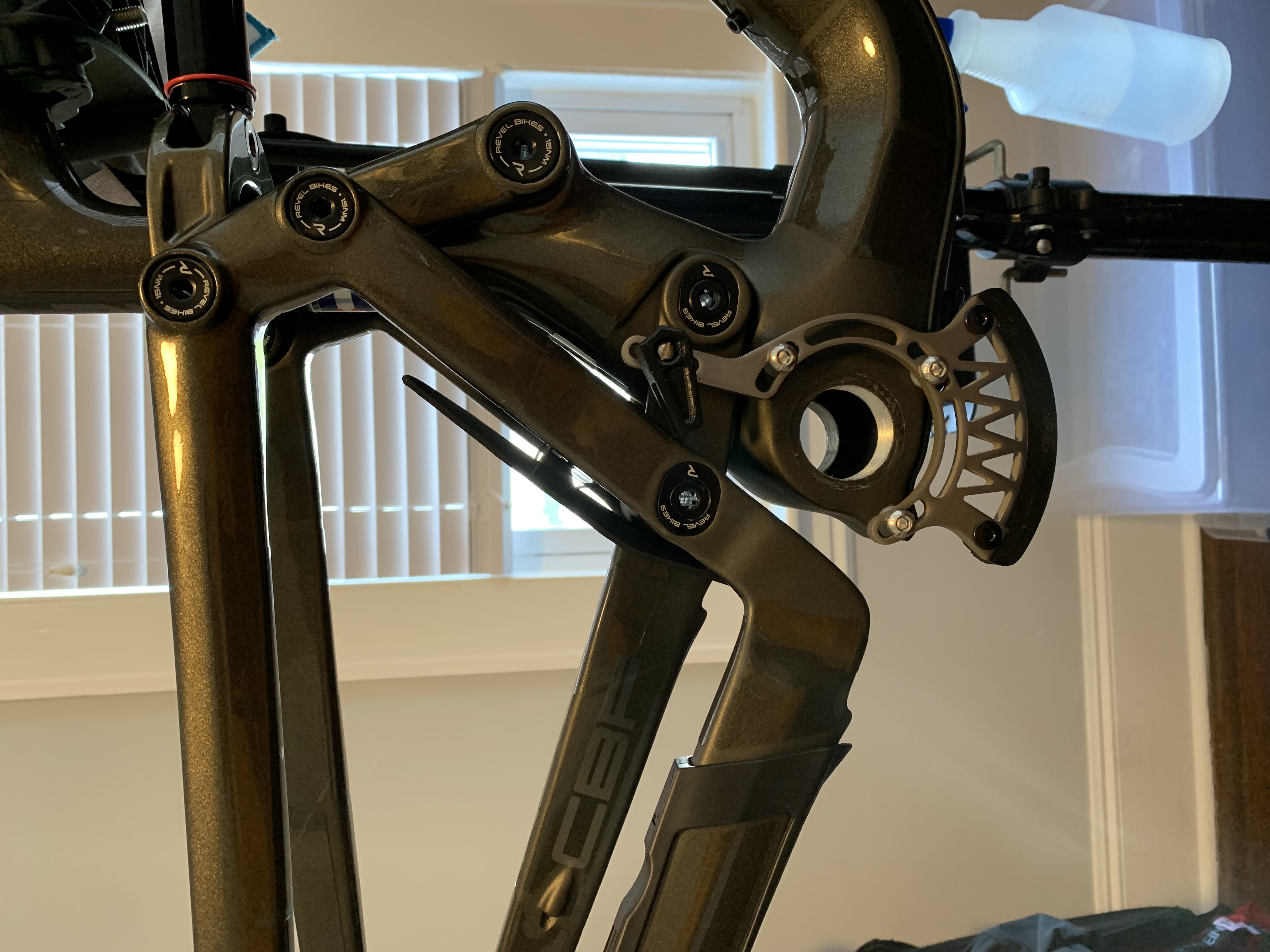

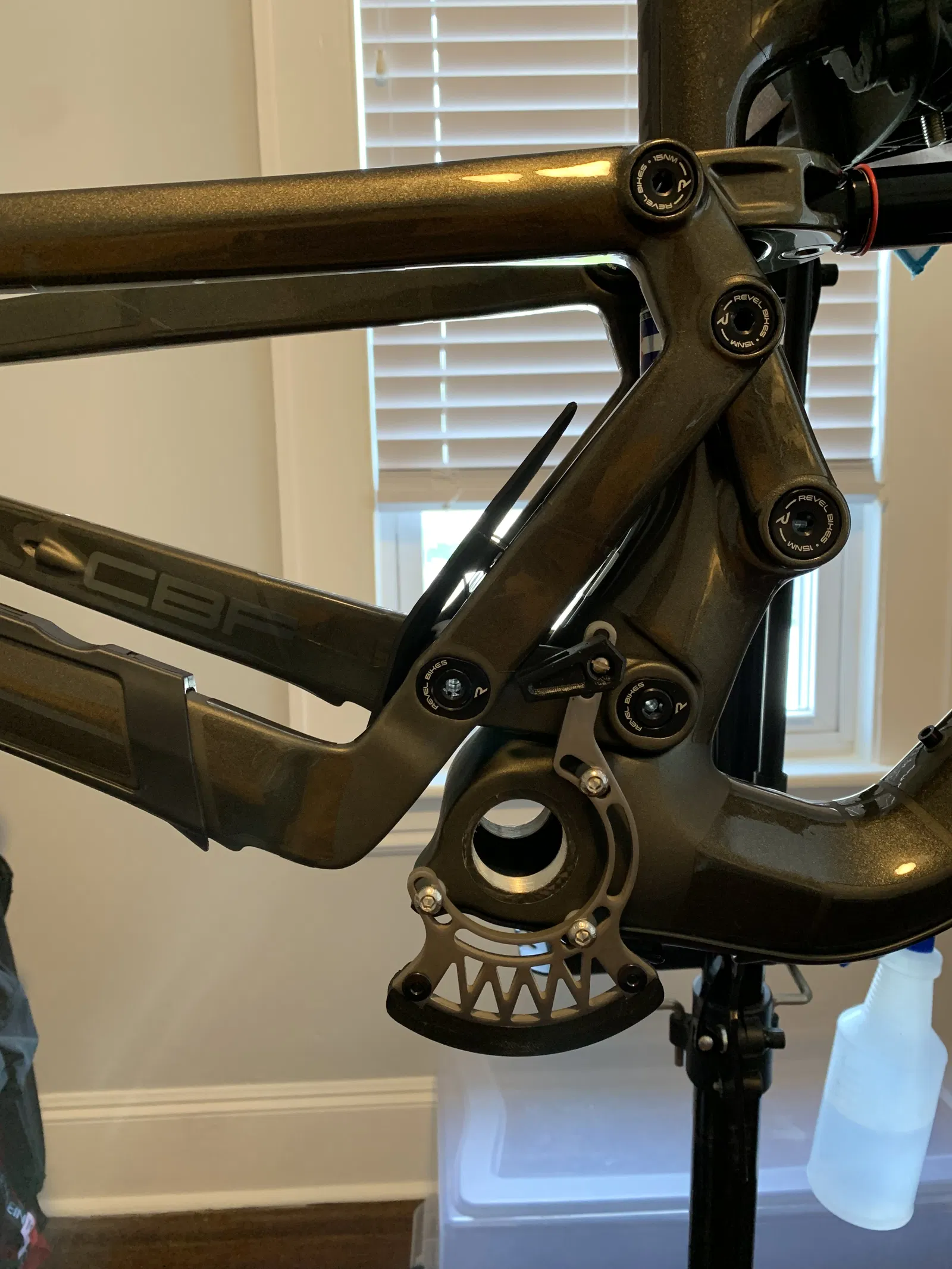

• Gắn vào ngàm ISCG-05 trên xe của bạn bằng ốc vít đầu bằng SS.
• Tui khuyên dùng loại Loctite cường độ trung bình cho tất cả các ren, trừ ốc đầu bằng, hãy dùng mỡ cho loại này.
• Bạn có thể cần một miếng đệm phía sau tấm kim loại để chỉnh cho đúng khoảng cách, dùng vòng đệm nhựa là được.

Nếu lỡ làm gãy bash guard thì cứ in cái mới thôi. Tui từng làm gãy một phiên bản yếu hơn và đã chỉnh sửa lại bash guard thành như bây giờ.

Tổng chi phí: ~$74, vẫn rẻ hơn nhiều so với các loại bash guard/dẫn xích ngon khác. Nếu bạn tìm mua được các bộ phận phần cứng lẻ, bạn có thể giảm đáng kể chi phí.
