Máy Cuốn Chỉ Filament 3D

Máy cuốn chỉ (Spool Winder)

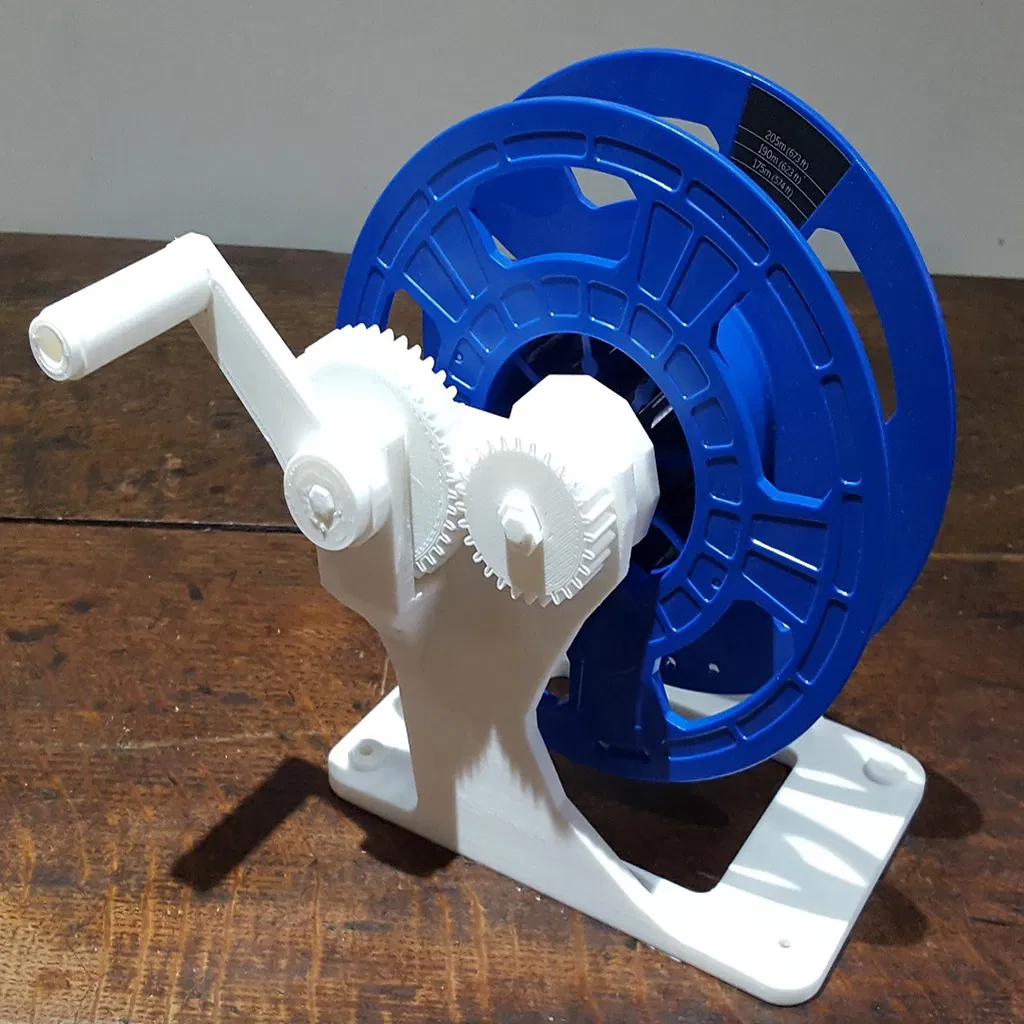

Máy cuốn chỉ cho sợi nhựa in 3D và các loại ống chỉ khác với kích thước tối đa đường kính 210mm và rộng 76mm. Nếu trục ống chỉ được khoét lõm vào thì có thể dùng cho các ống chỉ rộng hơn. Ống chỉ nên có chiều rộng tối thiểu 30mm với lỗ trục không nhỏ hơn 16mm đường kính.

Quay một vòng tay quay cho ra hai vòng ống chỉ.

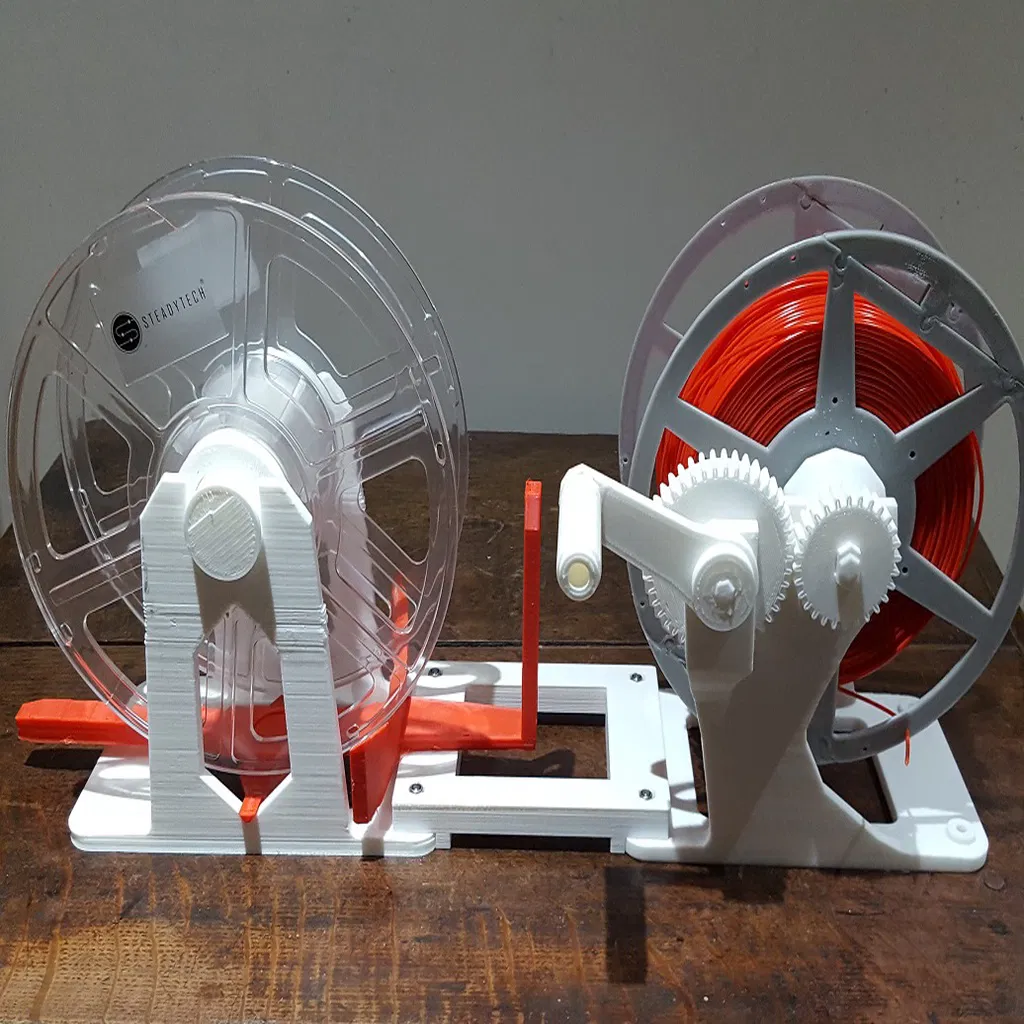

Máy cuốn này có các bộ phận tương thích với giá đỡ ống chỉ của tôi, bao gồm cả các khớp nối để ghép nhiều giá đỡ ống chỉ lại với nhau. Xem sản phẩm của tôi tại thing:3823334.

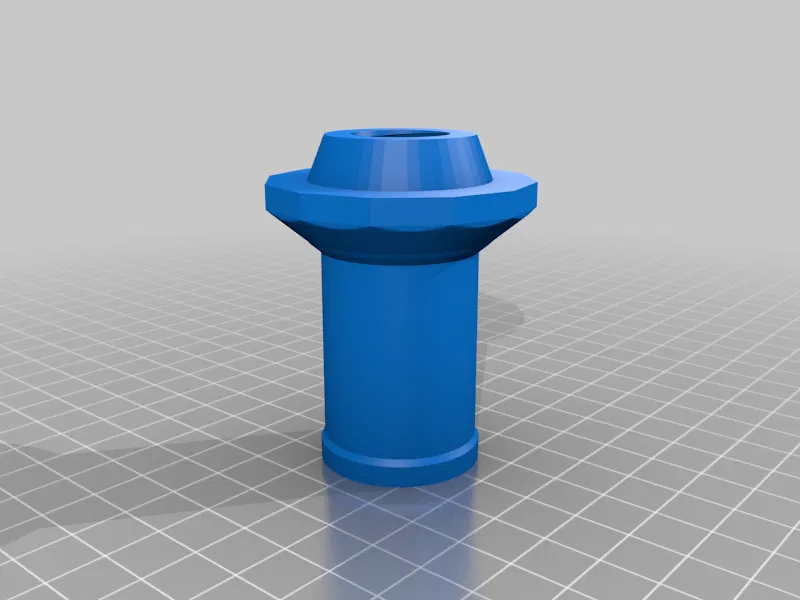

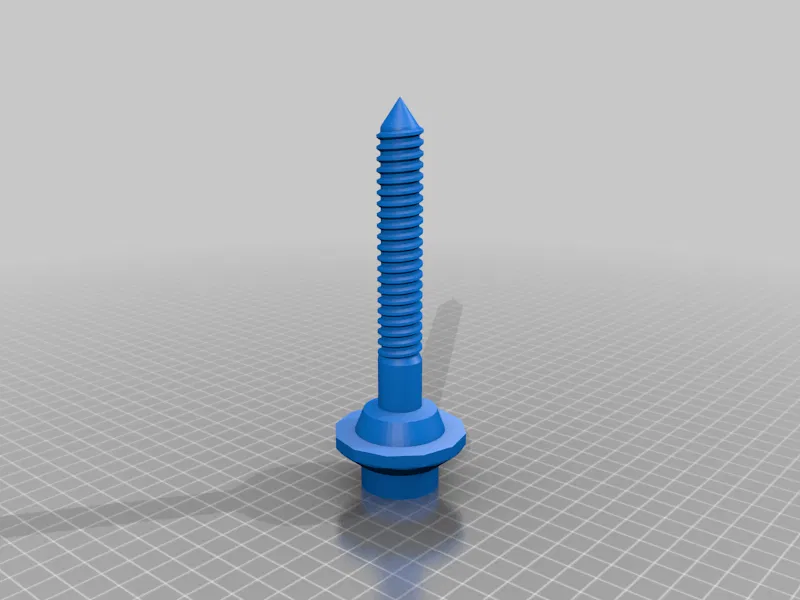

Lưu ý rằng các ren trên trục ống chỉ được thiết kế để ngăn đai ốc bị bung ra khi bạn cuốn.

In ấn

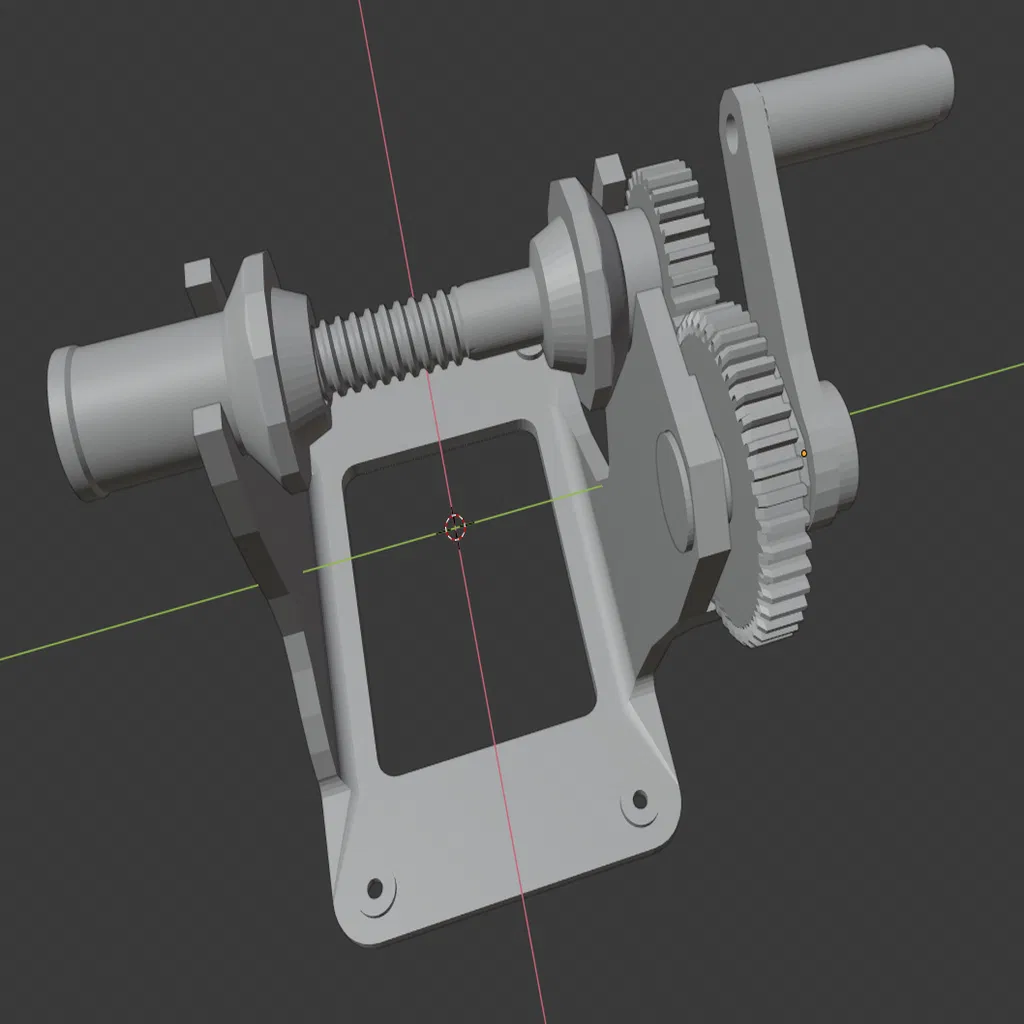

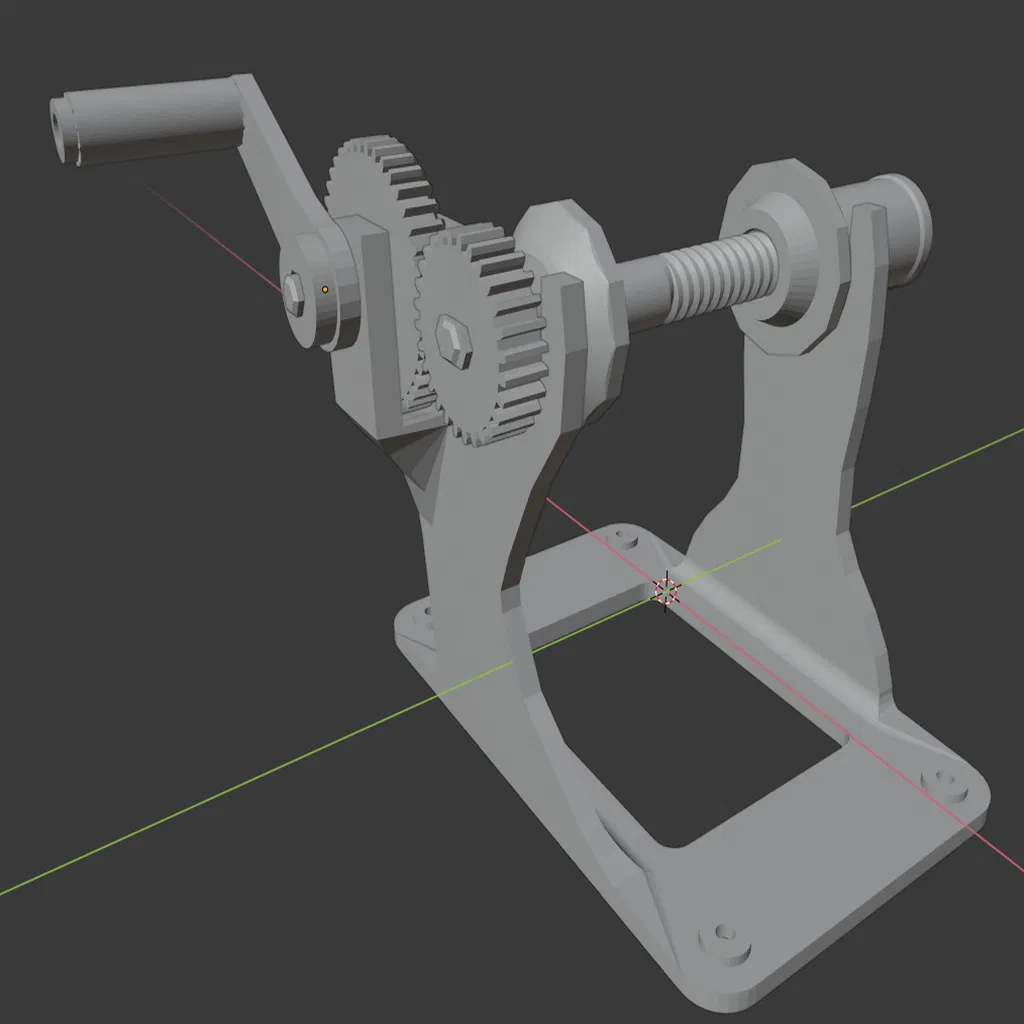

Tôi cung cấp các tệp cho khung để phù hợp với người thuận tay phải hoặc tay trái (cấu hình tay phải được hiển thị trong hình ảnh). Nếu in khung tay trái, bạn cũng sẽ cần trục ống chỉ tay trái và đai ốc trục ống chỉ tay trái.

Tất cả các tệp khác đều cần được in, ngoại trừ các đĩa định tâm, bạn chỉ cần in những cái tương ứng với (hoặc nhỏ hơn một chút so với) lỗ trục của ống chỉ.

Ngoài ra, tôi cung cấp một bộ dẫn hướng sợi nhựa và trục xoay tùy chọn, nhưng tôi thấy rằng việc cuốn chỉ nhìn chung là hài lòng mà không cần sử dụng cái này.

Tôi khuyên dùng PLA để in cái này, hoặc PETG hoặc nhựa có độ bám dính lớp tốt.

Nếu bạn bắt buộc phải in bằng nhựa không bám dính tốt, như ABS hoặc nylon, thì có một lỗ xuyên qua trục ống chỉ để lắp một vít máy M4 x 60mm tùy chọn để tăng cường các lớp tạo ren, giảm khả năng chúng bị gãy.

Lắp ráp

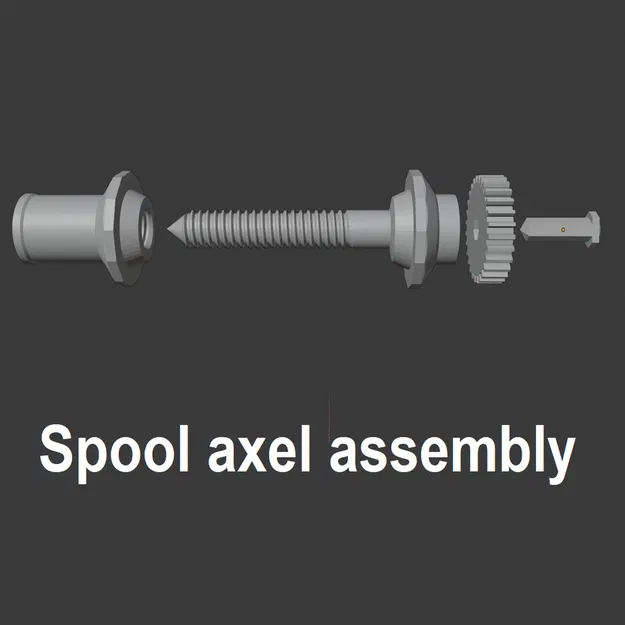

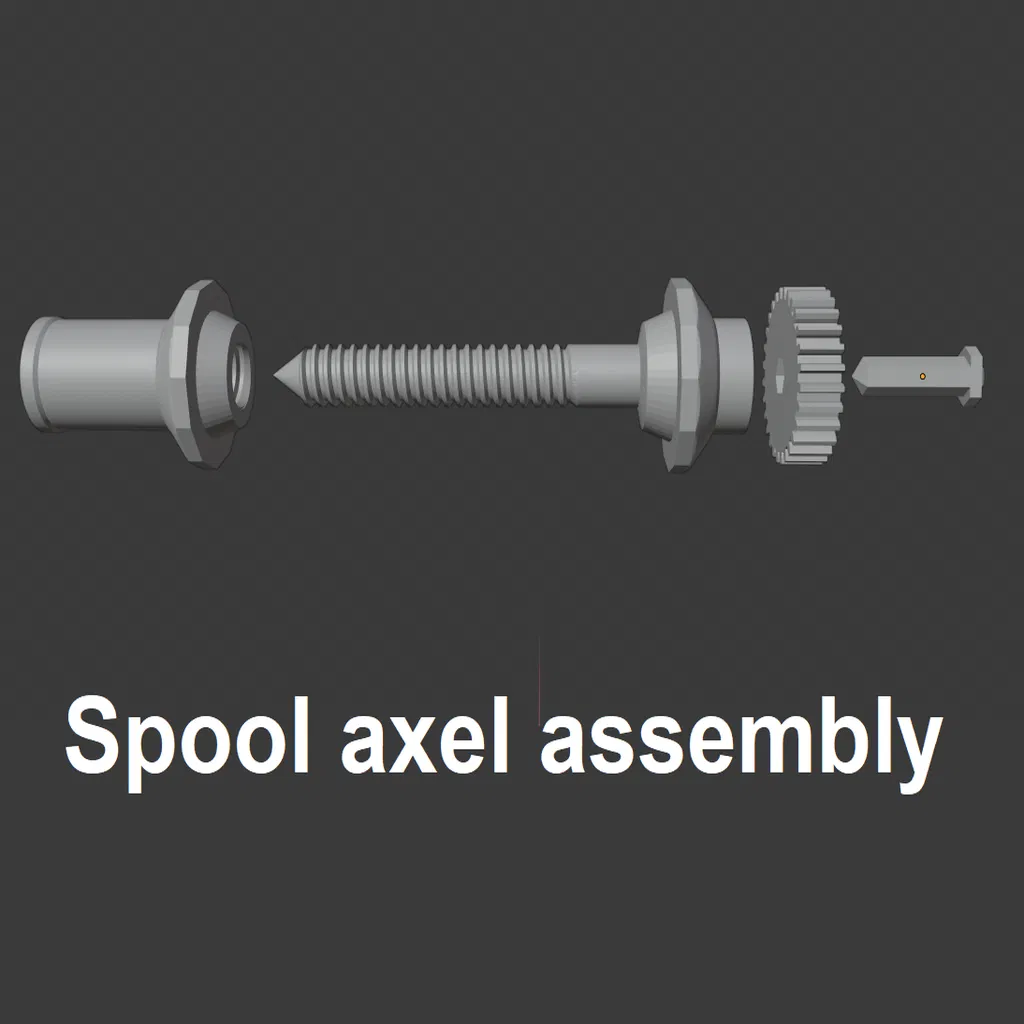

• Bánh răng trục ống chỉ và chốt trục ống chỉ nên được dán vào trục ống chỉ. Sử dụng keo nóng chảy cho ABS hoặc Superglue cho hầu hết các loại nhựa khác.
• Đảm bảo trục quay tay quay vừa vặn vào khung và quay tương đối tự do. Bạn có thể cần cắt bỏ bất kỳ vật liệu thừa nào từ bản in xung quanh các lỗ trên khung bằng dao sắc.
• Tay quay của tay quay nên xoay trên trục của nó. Bạn có thể cần phải tách nó ra nếu nó bị kẹt trong quá trình in.

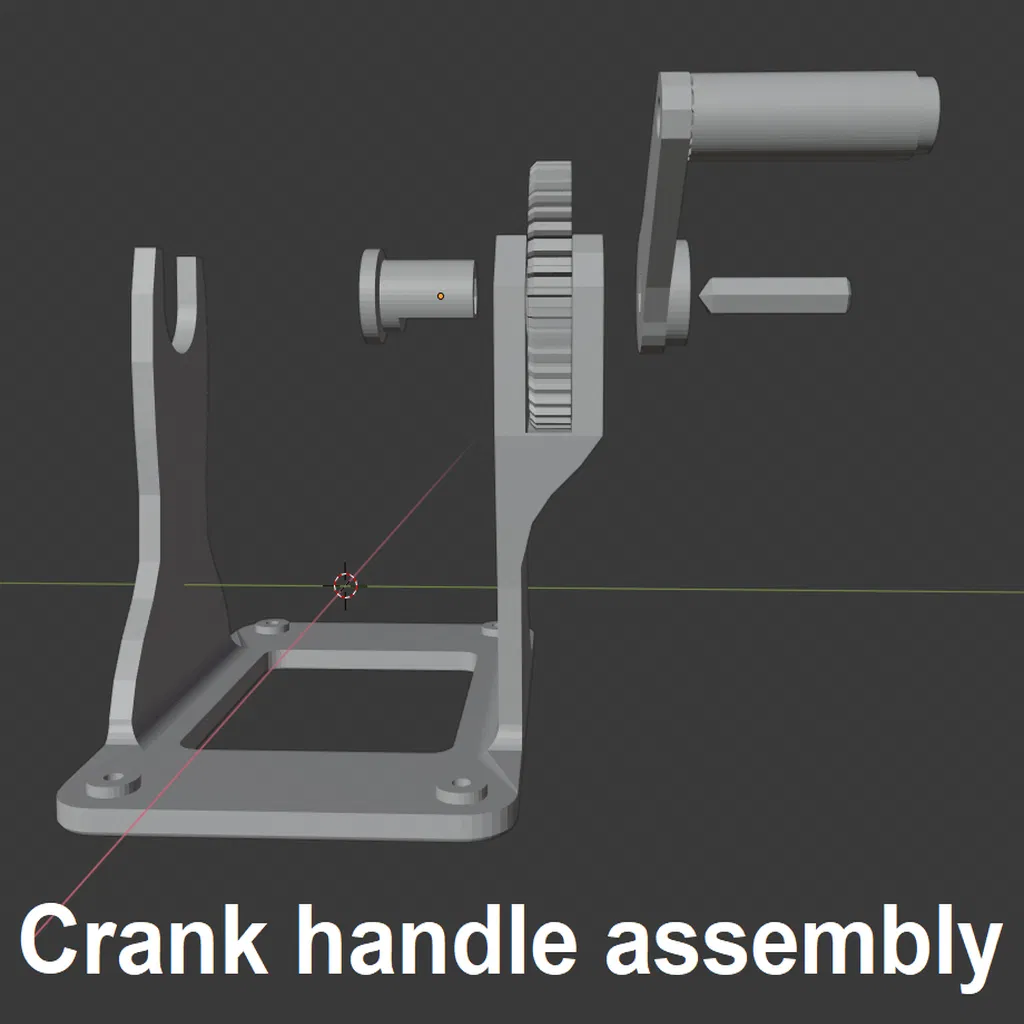

• Đặt bánh răng tay quay vào hốc trên khung, sau đó đẩy trục tay quay vào khung và xuyên qua bánh răng như minh họa trong hình.
• Dán chốt lục giác vào trục tay quay và tùy chọn dán tay quay vào chốt lục giác, cẩn thận không để keo dính vào các bộ phận chuyển động. Tôi thiết kế những thứ này cho bản thân nhưng tôi đã xuất bản chúng cho bạn. Nếu chúng giúp cuộc sống của bạn dễ dàng hơn hoặc tiết kiệm tiền cho bạn thì xin đừng quên "Tip Designer"! Cảm ơn bạn.

Cài đặt in

Máy in:

Bất kỳ

Rafts:

Không

Độ phân giải:

0.20 hoặc 0.25 lớp

Infill:

25%

Sợi nhựa:

PLA hoặc PETG
