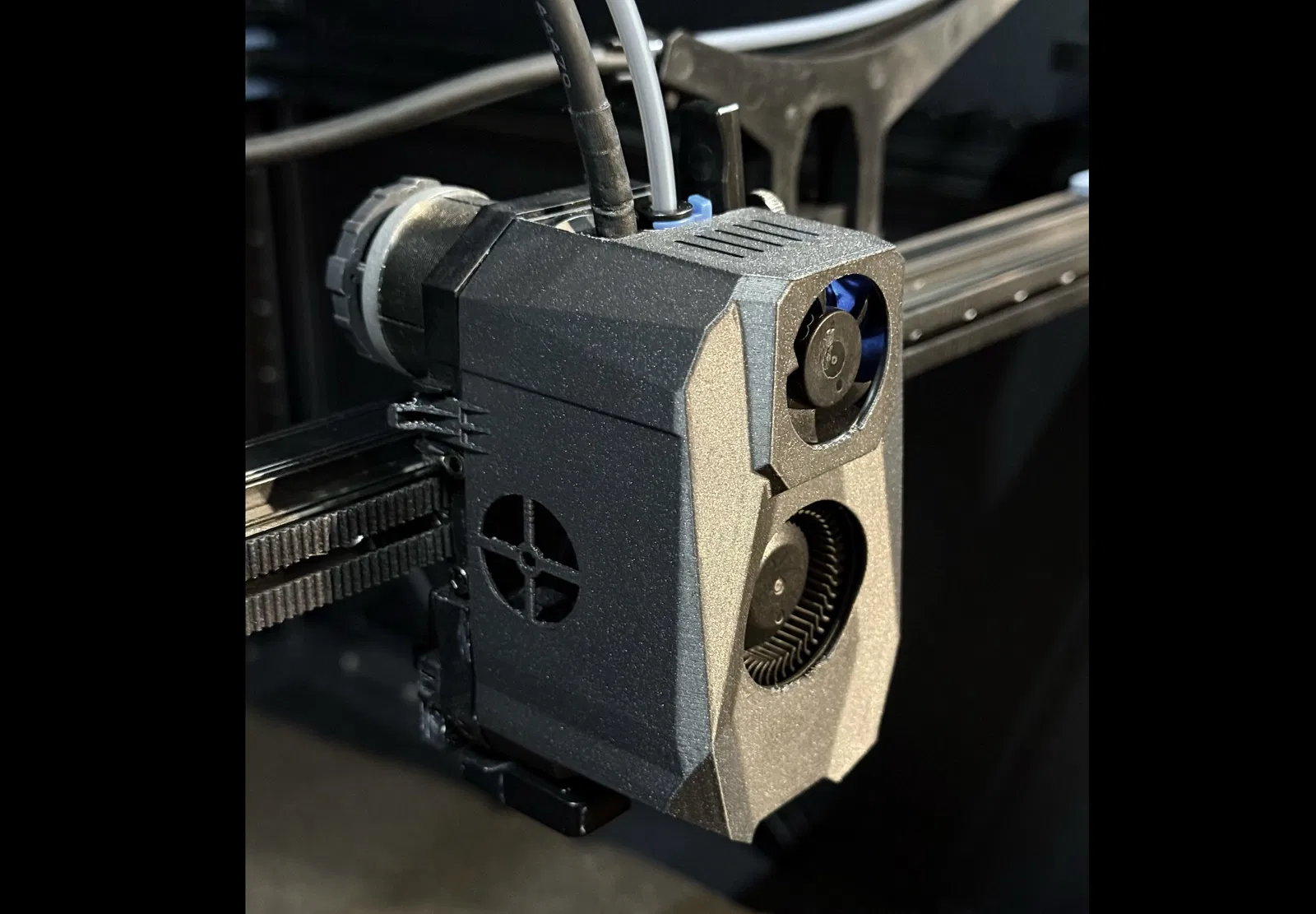

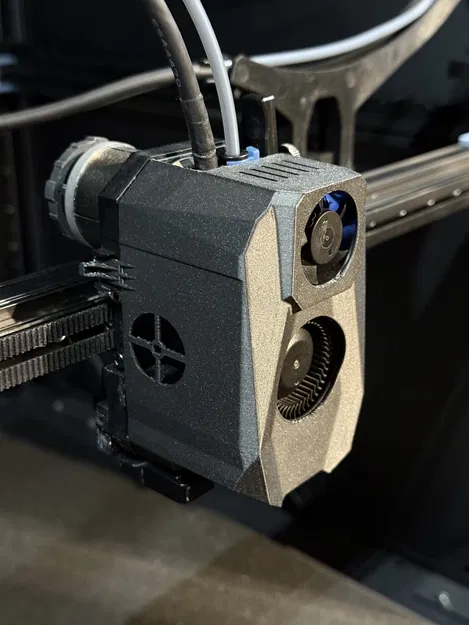

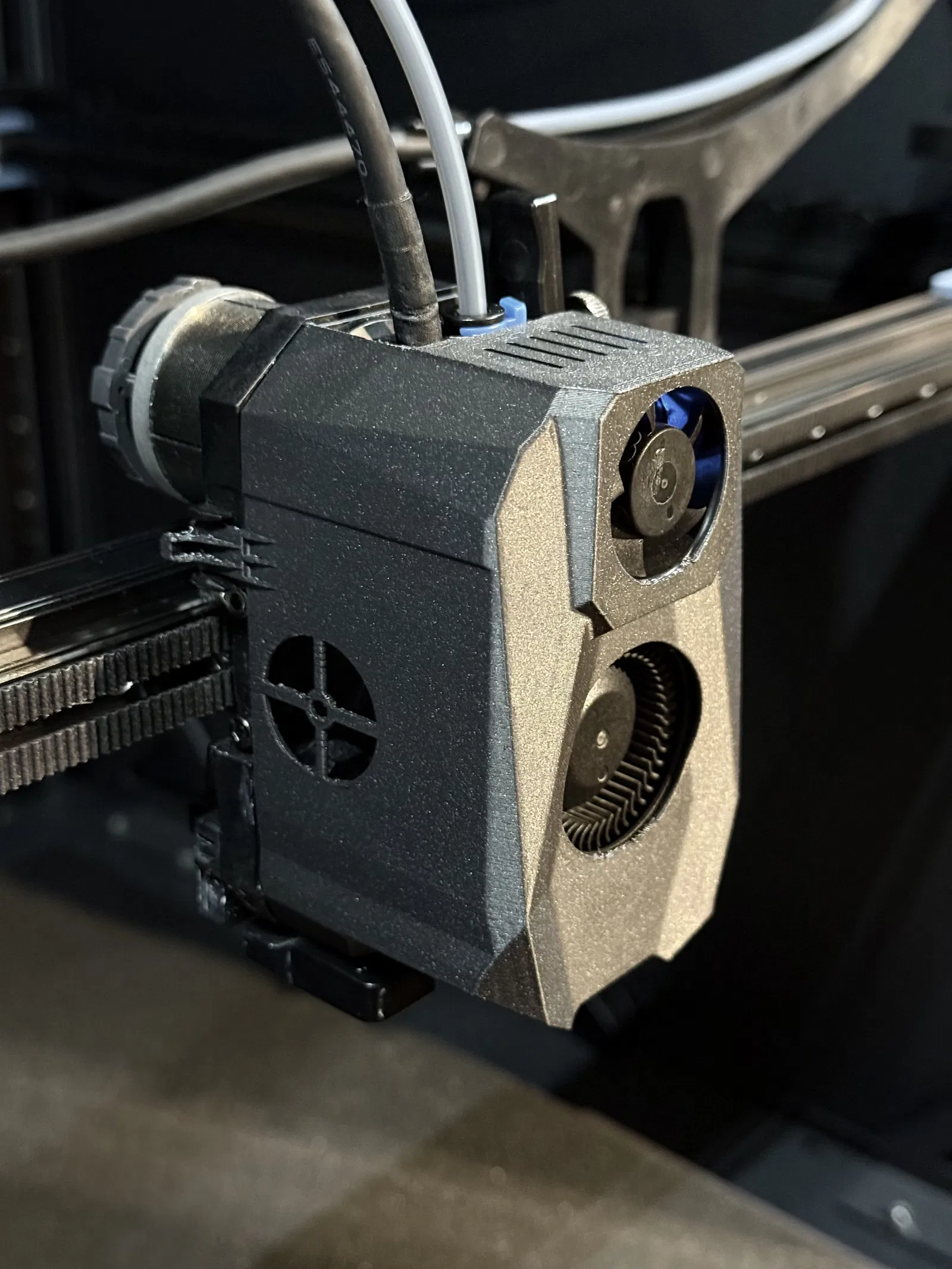

Quạt tản nhiệt SOVOL SV08 MAX! Vỏ che toàn bộ!

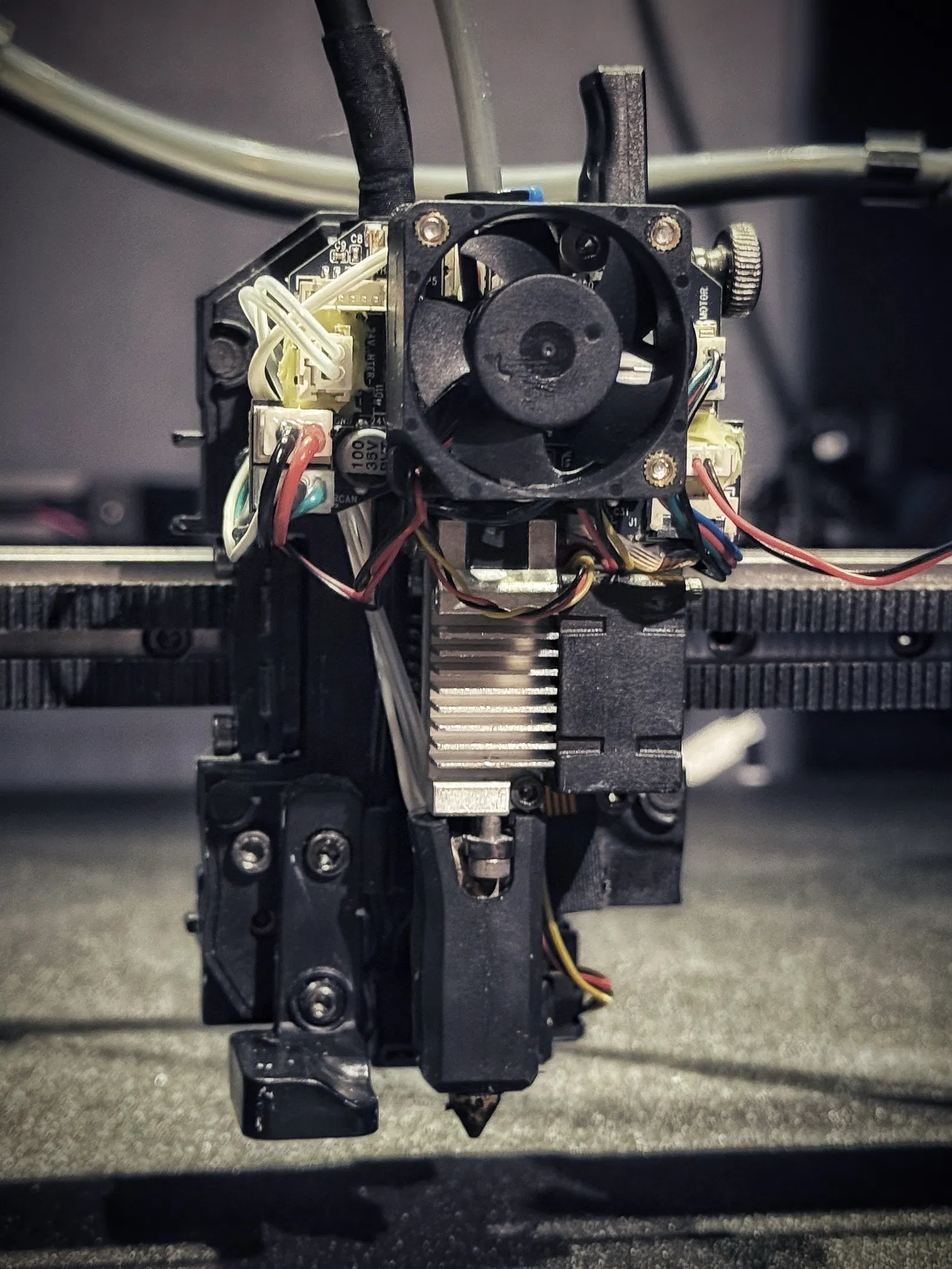

Nếu bạn thấy bo mạch đầu phun của mình hơi nóng khi in, chỉ cần thêm quạt 3010 24v!

Chỉnh sửa: Đã sửa phần trên để hoàn toàn phẳng giúp in tốt hơn!

Chỉnh sửa: Đã thêm phiên bản có lỗ thông hơi.

Chỉnh sửa: Cũng đã thêm giá đỡ quạt ở đây cho tiện.

Chỉnh sửa: Hoàn toàn quên tải lên thiết kế gốc đã sửa, nơi quạt được gắn vào chính vỏ chứ không phải vào đầu phun, giống như trong đã được xuất bản. Như thấy ở đây...

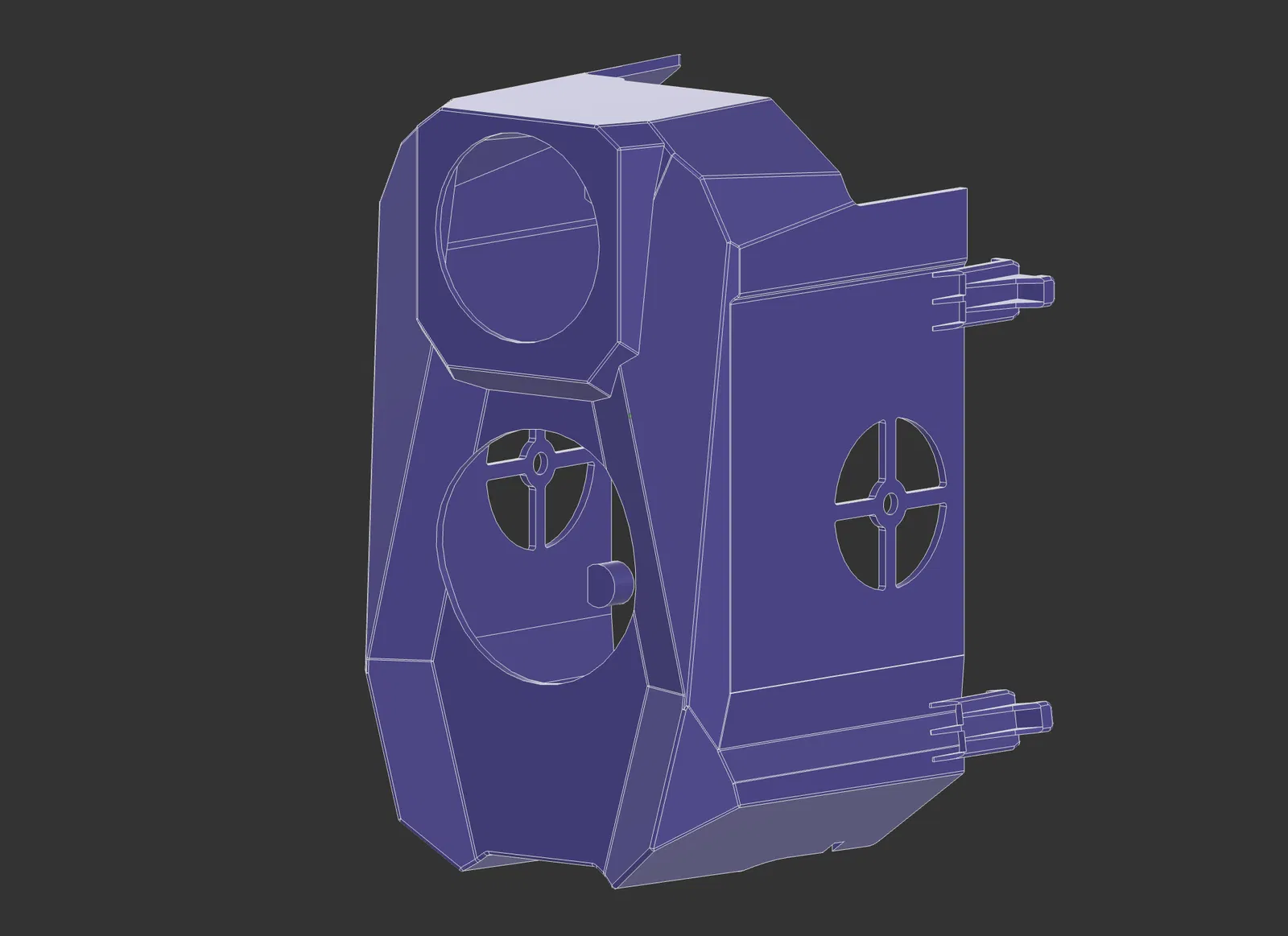

_Phiên bản mod vỏ màu xanh nguyên bản_

Bây giờ bạn có một lựa chọn, gắn quạt vào vỏ hoặc vào đầu phun. Chọn tệp bạn muốn.

BOM nếu sử dụng phiên bản VỎ GẮN QUẠT NGUYÊN BẢN 1.0

Quạt 3010 24v

4x ốc giữ nhiệt M2.5

4x vít M2.5 6-8mm

BOM nếu sử dụng phiên bản QUẠT GẮN TRÊN ĐẦU PHUN 1.2!

Quạt 3010 24v

4x ốc giữ nhiệt M2.5

4x vít M2.5 12mm

2x vít đầu chìm M3 20mm

IN ẤN

In bằng ABS/ASA, lớp in 0.16-0.2mm

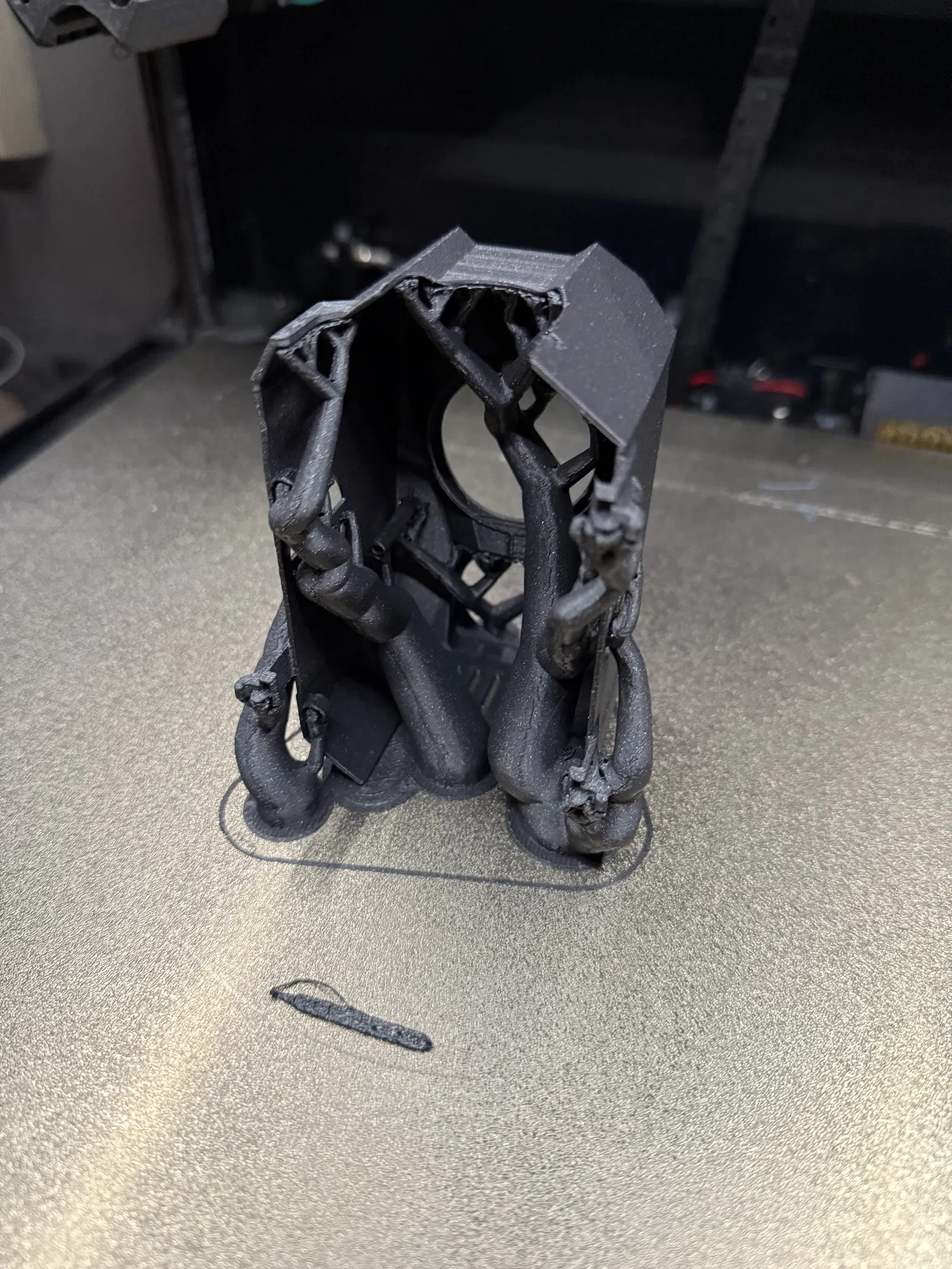

In toàn bộ đầu phun úp ngược trên mặt trên với các bộ phận hỗ trợ khi cần, nó sẽ trông như thế này!

Hãy chắc chắn thêm một đĩa 0.2mm được hợp nhất với mô hình ở đây!

Sử dụng bộ phận hỗ trợ cho giá đỡ quạt

CÀI ĐẶT QUẠT VÀO VỎ

Lắp ốc giữ nhiệt trực tiếp vào các lỗ gắn quạt ở phía hút gió. Phía KHÔNG có nhãn dán! Sau đó, sử dụng vít để gắn quạt vào vỏ. Không cần giá đỡ đầu phun bổ sung với phiên bản này - nhưng nó sẽ giữ cho quạt và vỏ của bạn được kết nối với bo mạch đầu phun nếu bạn sử dụng mối nối đơn giản vào quạt tản nhiệt. Nếu vậy, có lẽ tốt hơn nên sử dụng phiên bản khác hoặc sử dụng giải pháp dây điện khác.

CÀI ĐẶT QUẠT LÊN ĐẦU PHUN

Lắp ốc giữ nhiệt trực tiếp vào các lỗ gắn quạt ở phía hút gió.

Lắp vít M3 20mm vào giá đỡ quạt, đảm bảo chúng phẳng với bề mặt tiếp xúc.

Đặt quạt ở hướng mong muốn & lắp 4 vít M2.5 12mm qua giá đỡ quạt & vặn vào ốc giữ nhiệt trong quạt.

SỬ DỤNG KEO KHÓA REN MÀU XANH CHO BƯỚC DƯỚI ĐÂY!!!

Thêm keo khóa ren vào các vít. Đặt cụm quạt vào bo mạch đầu phun và luồn tua vít lục giác qua cánh quạt để siết chặt các vít gắn vào bo mạch. Hãy chắc chắn vặn mỗi vít 3-4 vòng rồi làm tương tự với vít kia cho đến khi cố định.

ĐẤU DÂY!

Giải pháp dễ nhất là nối dây vào dây V+ & PWM của quạt tản nhiệt vì không còn cổng quạt nào khác trên bo mạch này. Các tùy chọn khác có sẵn nếu bạn muốn kiểm soát quạt ở một mức độ nào đó, nhưng thực sự không cần thiết. Nếu tản nhiệt đang bật thì có lẽ bạn đang in, vì vậy tốt nhất nên bật cả quạt đầu phun...
