Móc Treo Xe Đạp Chắc Chắn Tự Điều Chỉnh

Móc Treo Xe Đạp Chắc Chắn Tự Điều Chỉnh

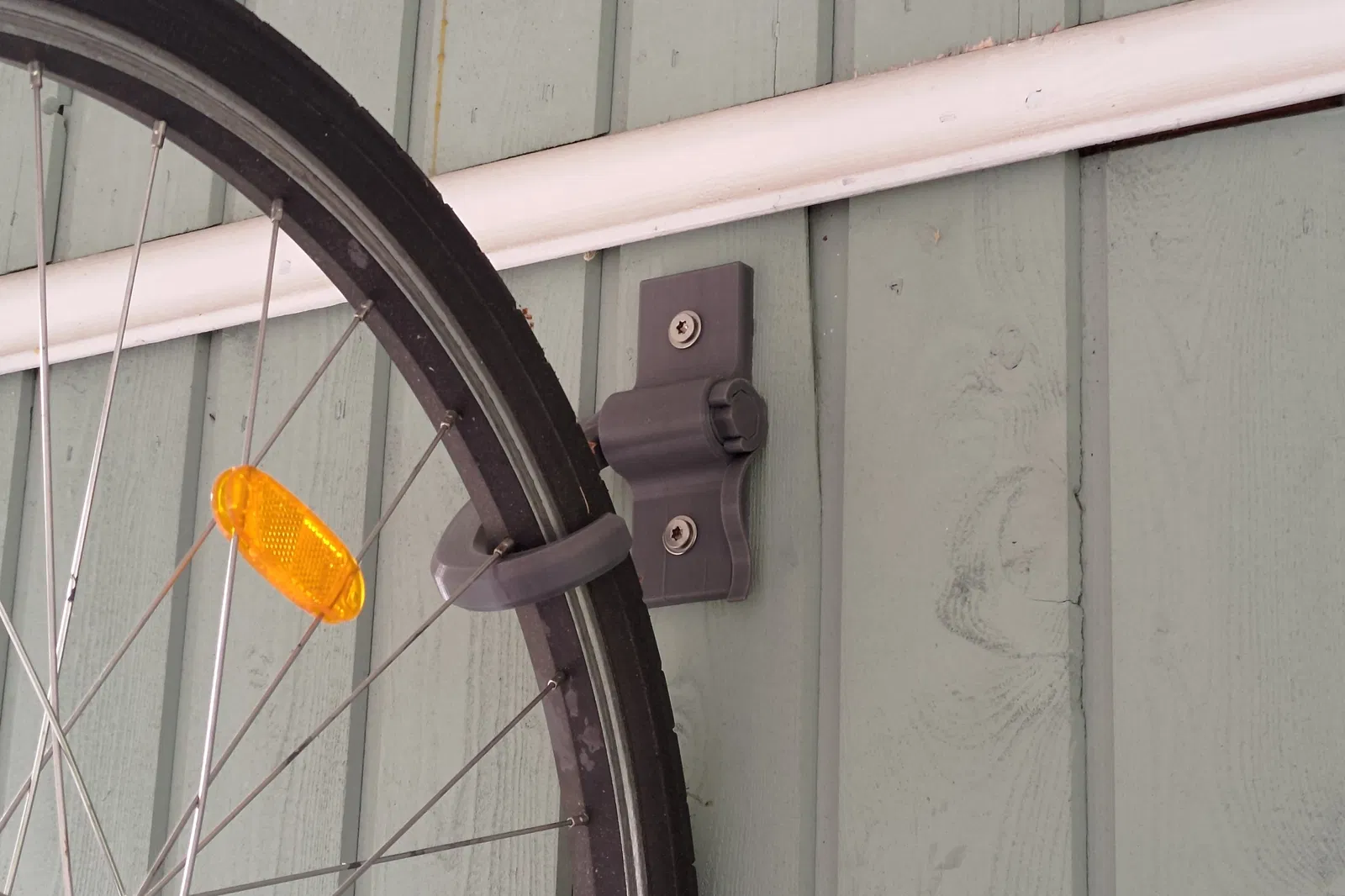

Đây là cái móc mình tự thiết kế để treo xe đạp của gia đình gọn gàng trong suốt mùa đông dài tuyết rơi. Cái móc này được tối ưu cho việc in ấn và thiết kế để chịu được trọng lượng của xe, bánh sau không cần chạm đất. Thiết kế này tự động điều chỉnh để giữ chặt vành xe một cách nhẹ nhàng và vuông góc. Bạn cũng có thể treo xe đạp từ trần nhà bằng một hoặc hai cái móc này. Hoặc treo bất cứ thứ gì khác tùy thích.

In ấn

Vì đây là bộ phận chức năng cần chịu lực và có thể va chạm, tốt nhất là đừng tiết kiệm trong cài đặt in hoặc vật liệu. Tránh dùng PLA, đặc biệt nếu bạn định dùng móc ở ngoài trời. Mình đã in cái móc này bằng PETG, mặc dù ABS hoặc ASA sẽ có khả năng chống tia cực tím tốt hơn cho việc sử dụng ngoài trời.

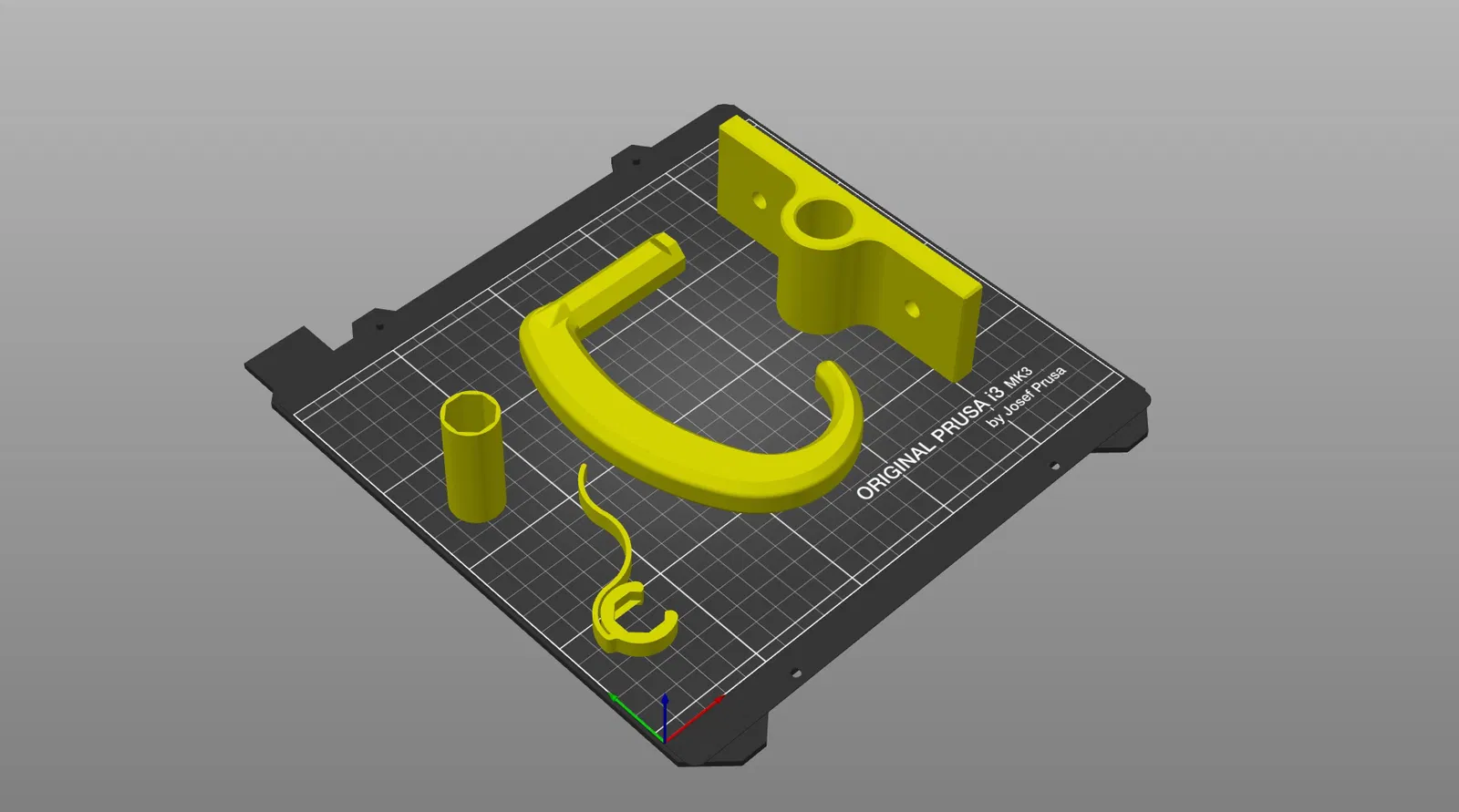

Tăng thông số infill, perimeters và các lớp trên/dưới theo ý bạn. Mình đã in móc với 7 lớp trên/dưới và 4 perimeters, 40% infill. Các file đã được định vị đúng để in. Mình đã in các bộ phận tuần tự, từng cái một để tăng cường độ bám dính giữa các lớp.

Không cần supports.

Phần vòng giữ tốt nhất nên in với độ bền thấp hơn, vì nó cần phải uốn cong một chút khi lắp đặt.

Bạn có thể chọn giữa lỗ vít 6mm và 8mm cho bộ phận bản lề. Vòng giữ cũng có hai phiên bản, phiên bản có lò xo hỗ trợ được thiết kế cho việc treo tường, để giữ cho móc chìa ra và sẵn sàng để giữ vành xe.

Bộ phận bản lề, ống lót và móc được thiết kế với khoảng hở 0,15mm, vòng giữ dạng snap-fit có khoảng hở 0,10mm.

Lắp ráp

Lắp ráp rất đơn giản, ống lót cho vào bộ phận bản lề và móc cho vào ống lót, khóa chúng lại với nhau bằng cách đẩy vòng giữ vào đúng vị trí ở cuối trục móc.

Miễn trừ trách nhiệm và thông báo an toàn

Như với tất cả các bản in, sử dụng tùy theo rủi ro của bạn. Độ bền của móc phụ thuộc rất nhiều vào cài đặt máy in và vật liệu của bạn. Không treo các vật nặng ở nơi chúng có thể gây hư hại nếu bị rơi. Đừng làm như mình và thử thách số phận bằng cách treo xe đạp trên ô tô và xe máy của bạn. Đảm bảo cố định móc vào tường/trần nhà đúng cách. Không sử dụng vít chìm mà không có miếng đệm, các lỗ không được thiết kế cho vít chìm.
