Tên lửa Mô hình Công suất Cao Malice

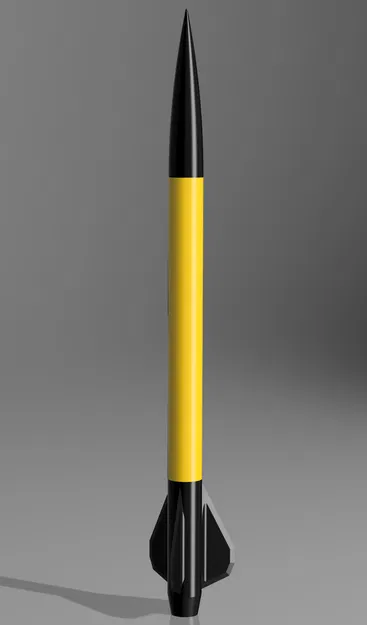

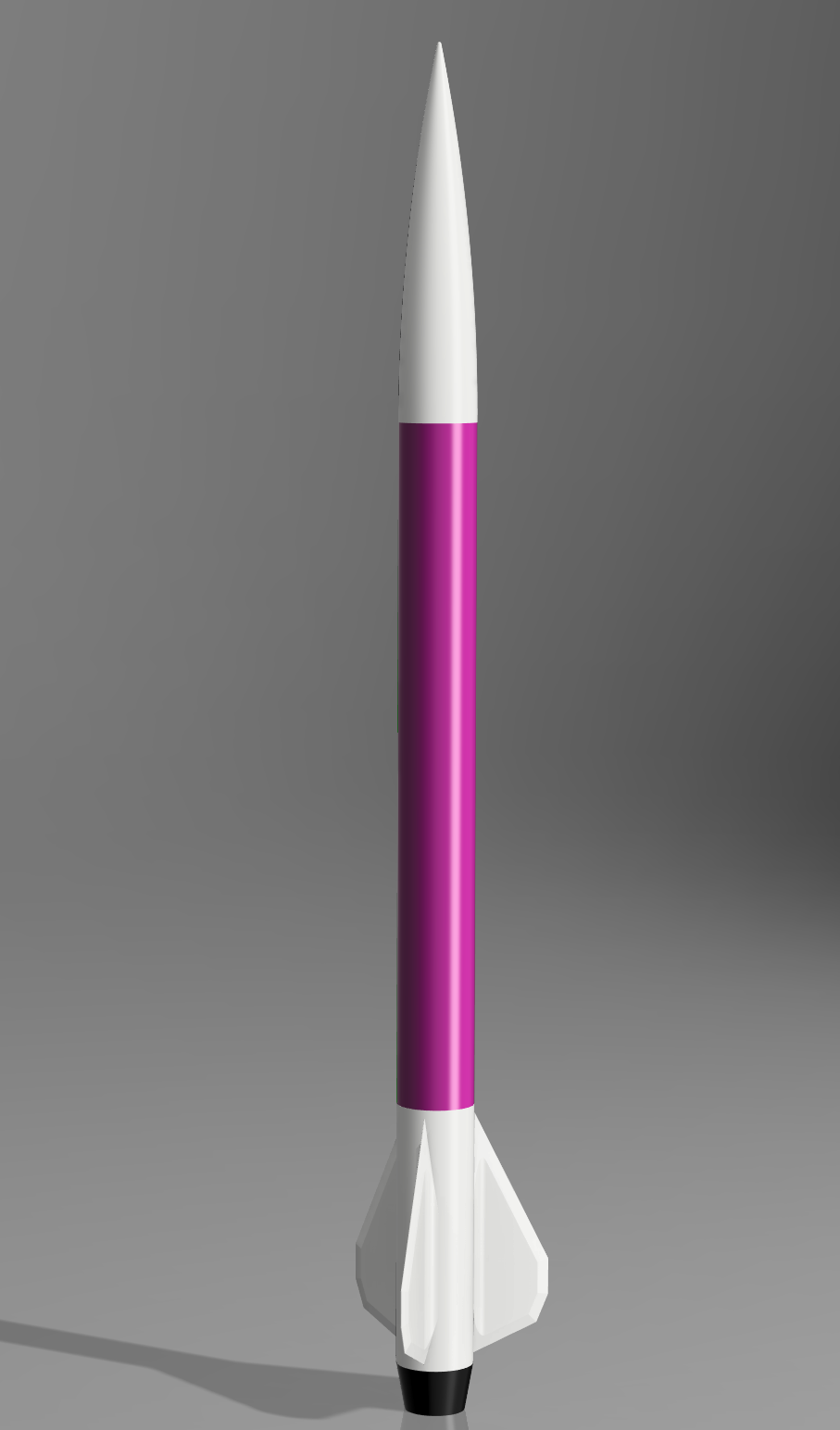

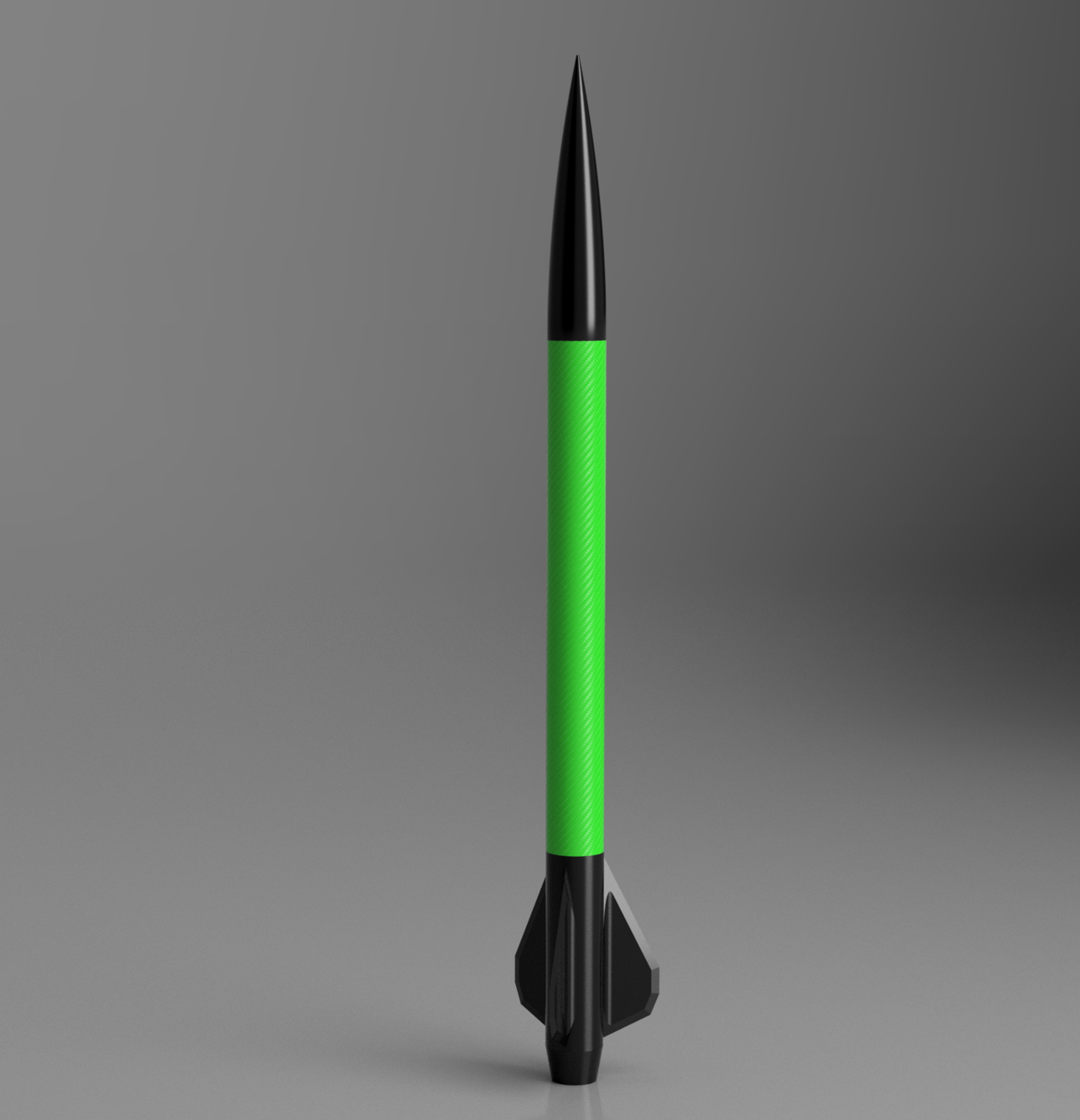

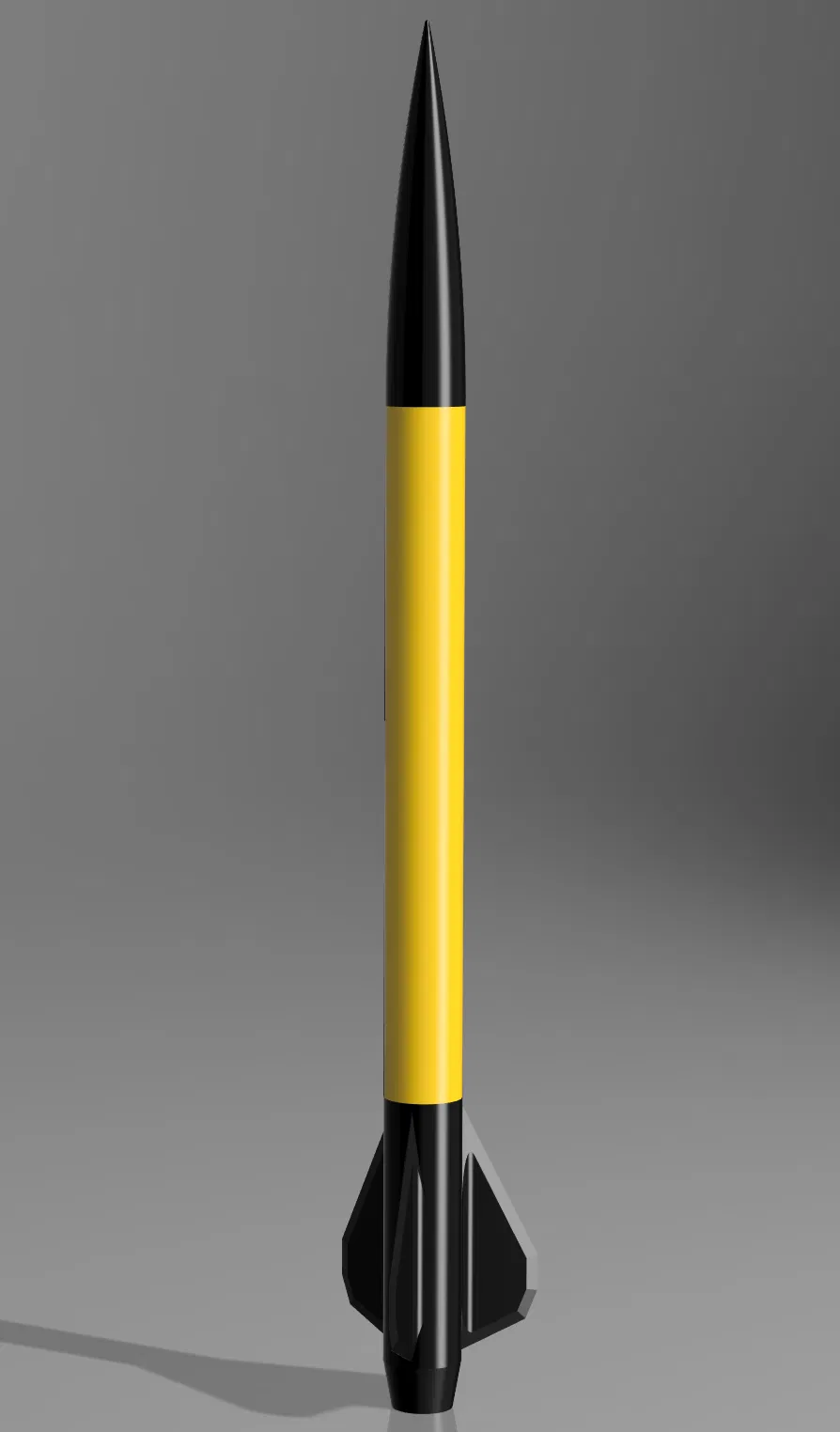

Giới thiệu The Malice, một phiên bản thu nhỏ của Punisher, món đồ yêu thích của người hâm mộ.

Chiếc tên lửa này có ba cấu hình thiết kế khác nhau dựa trên nhiều tháng nghiên cứu và phát triển, cuối cùng cho ra đời một chiếc flyer tuyệt vời. Ngoài ống thân và ống lót động cơ, tên lửa này được in 3D hoàn chỉnh (cần/khuyến nghị một số phụ kiện).

Đây là một bộ dụng cụ dành cho người chế tạo, nghĩa là bạn phải đủ quen thuộc với việc chế tạo và mô hình tên lửa đến mức không cần hướng dẫn, vì vậy tôi không cung cấp chúng. Tôi sẽ bao gồm một vài mẹo cho các bộ phận có thể không rõ ràng. Nếu bạn có bất kỳ câu hỏi nào, xin đừng ngần ngại liên hệ với tôi. Bạn cũng có thể xem chủ đề chế tạo trên The Rocketry Forum.

Tôi đã bao gồm các tệp mô phỏng OpenRocket cho từng phiên bản. Đây là những phép gần đúng và bạn nên điều chỉnh kích thước và khối lượng cho phù hợp với bản dựng của mình. Chúng được đính kèm dưới "Các tệp khác" bên dưới các tệp mô hình.

Các phiên bản và bộ phận:

The Malice Mk1:

Mk1 là nơi mọi thứ bắt đầu hơn một năm trước. Nó tập trung vào các kỹ thuật chế tạo tên lửa cổ điển với các vòng định tâm, các tab cánh xuyên thân và bộ giữ động cơ kiểu cổ điển. Để bay cao, đây vẫn là một chiến thắng.

• Nón mũi 2 mảnh - cái này có thể in được trên hầu hết các máy in có thể tích xây dựng từ 190mm trở lên

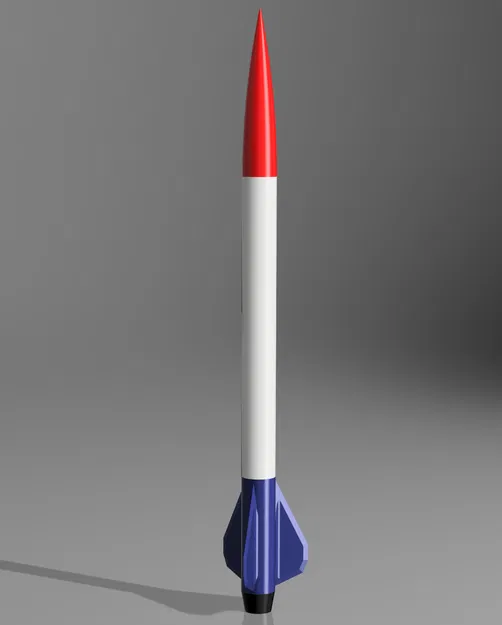

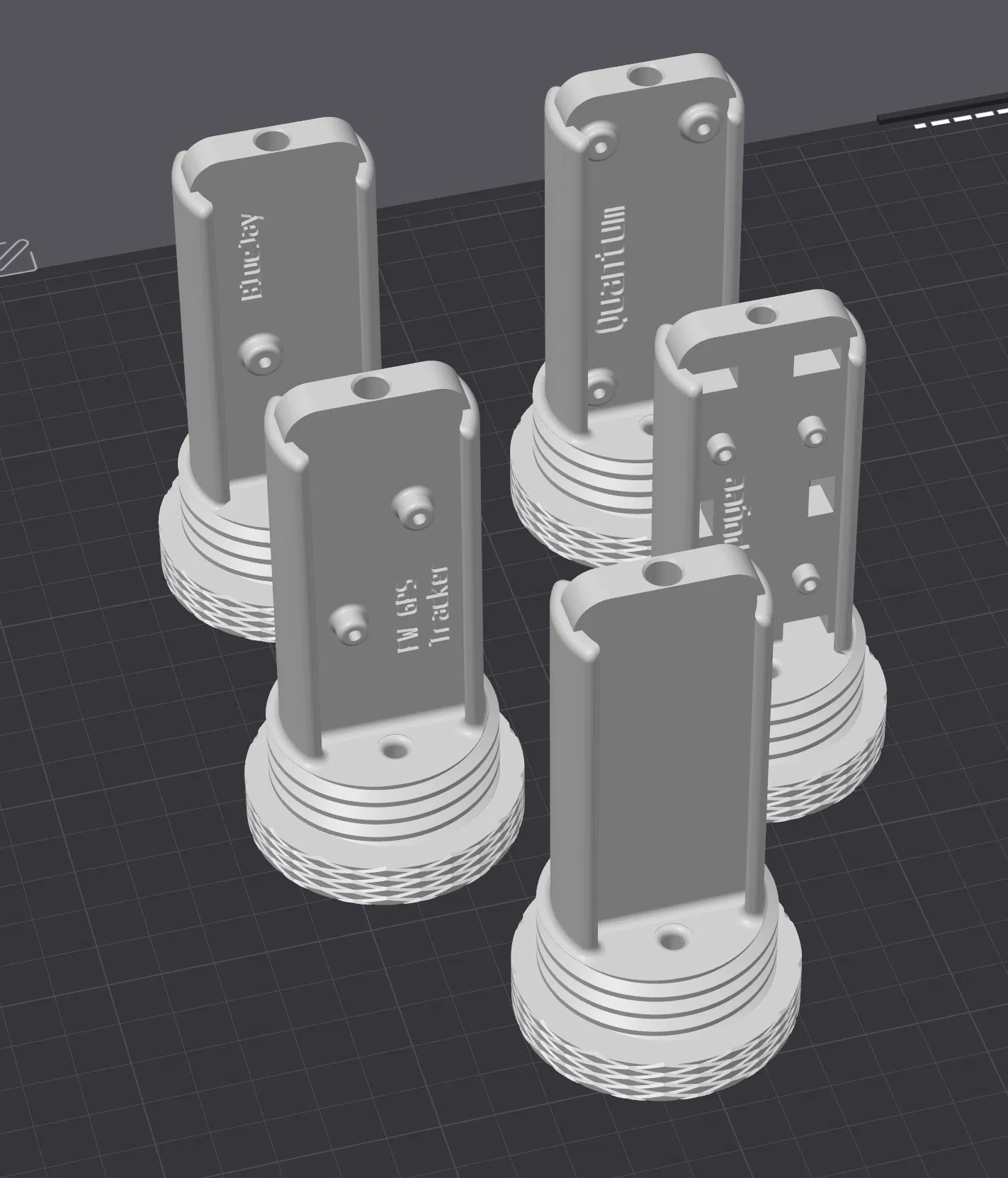

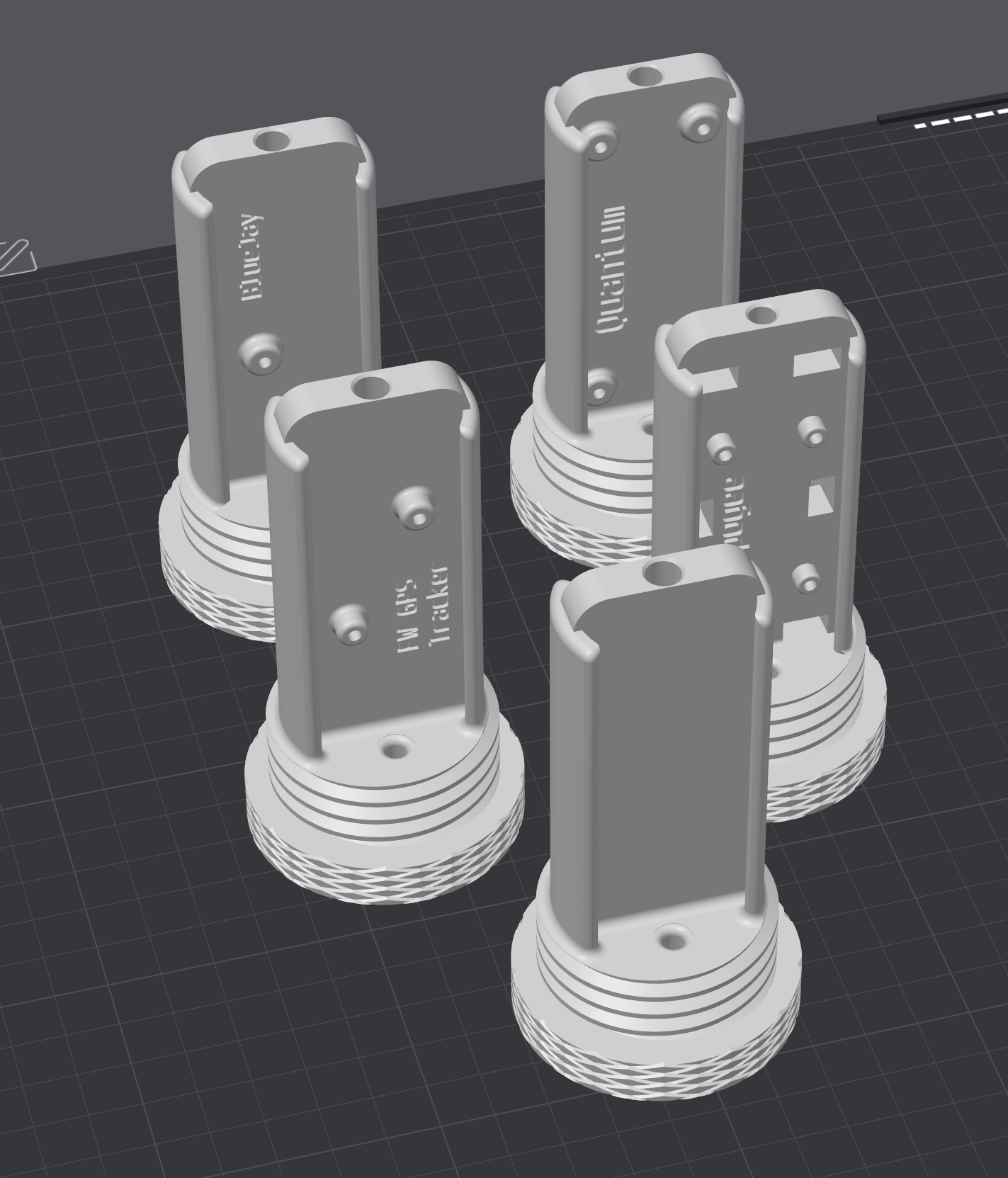

• 5 cấu hình khoang AV khác nhau cho các máy đo độ cao phổ biến nhất
• Vòng định tâm - một vòng tiêu chuẩn và một vòng có khía cho dây sốc nylon hoặc Kevlar
• Cánh - Lấy cảm hứng từ thiết kế Punisher, các cánh này có một tab, đi xuyên qua ống thân và được dán vào ống động cơ
• Vòng giữ và Nắp - giữ động cơ trong tên lửa sau giai đoạn đẩy
• Nút ray - bạn có thể muốn phóng con tàu này từ ray
• Hướng dẫn cắt tab cánh - Với cái này, bạn chỉ cần trượt nó lên ống thân của bạn và đánh dấu các khe, sau đó cắt chúng ra… Dễ dàng!

The Malice Mk2:

Đây là một cải tiến thiết kế trên Mk1, nơi vòng giữ động cơ và vòng định tâm phía sau được kết hợp. Điều này cho phép người chế tạo mô hình sử dụng đuôi côn hoặc nắp giữ được cập nhật. Tất cả các khía cạnh khác của tên lửa đều giống nhau.

Các bộ phận:

Tất cả các bộ phận đều giống Mk1 trừ

• Vòng giữ/định tâm
• Nắp giữ mới
• Đuôi côn giữ mới

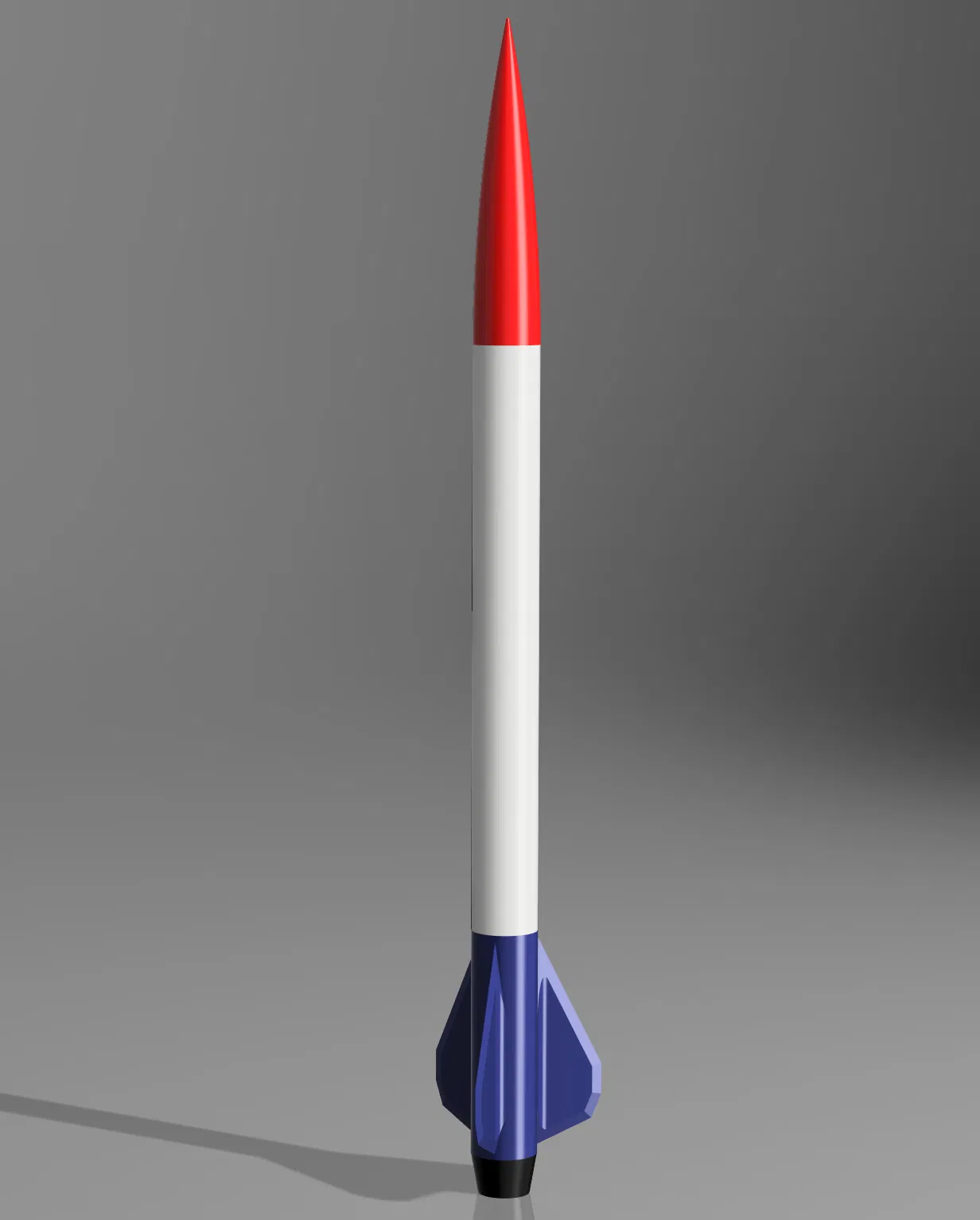

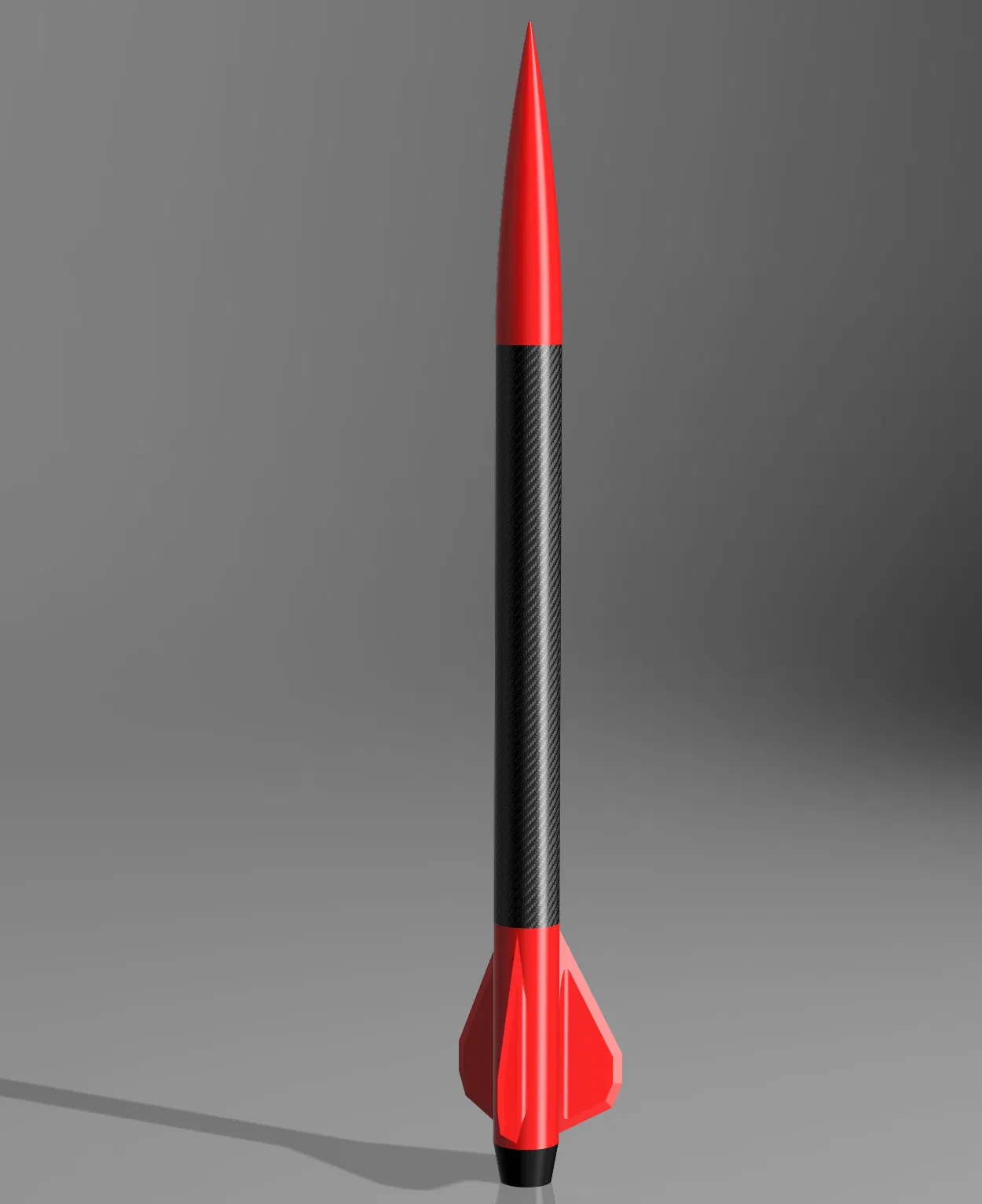

The Malice Mk3:

Phiên bản này dễ chế tạo nhất cho đến nay. Nó nặng hơn một chút vì fincan là một mảnh, nhưng sự đánh đổi là bạn có thể nạp động cơ 38mm vào con tàu này và dành phần còn lại của ngày để tìm nó. Tin tôi đi… cái này chạy nhanh lắm! Bạn có thể lắp ráp phiên bản này từ các bộ phận thành sẵn sàng phóng trong vòng chưa đầy 30 phút (tôi biết, vì tôi đã làm điều đó).

Các bộ phận:

• Nón mũi 2 mảnh

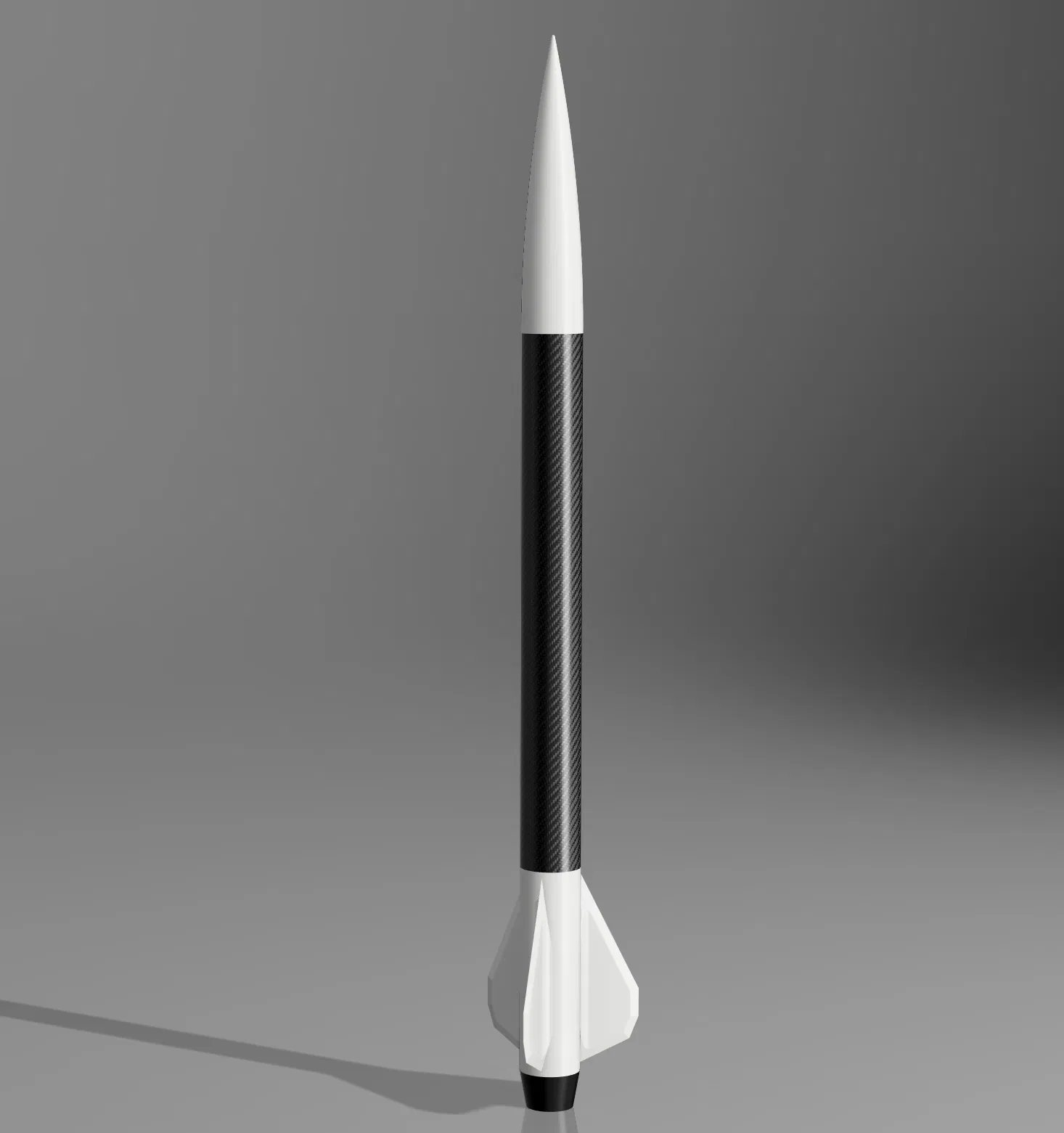

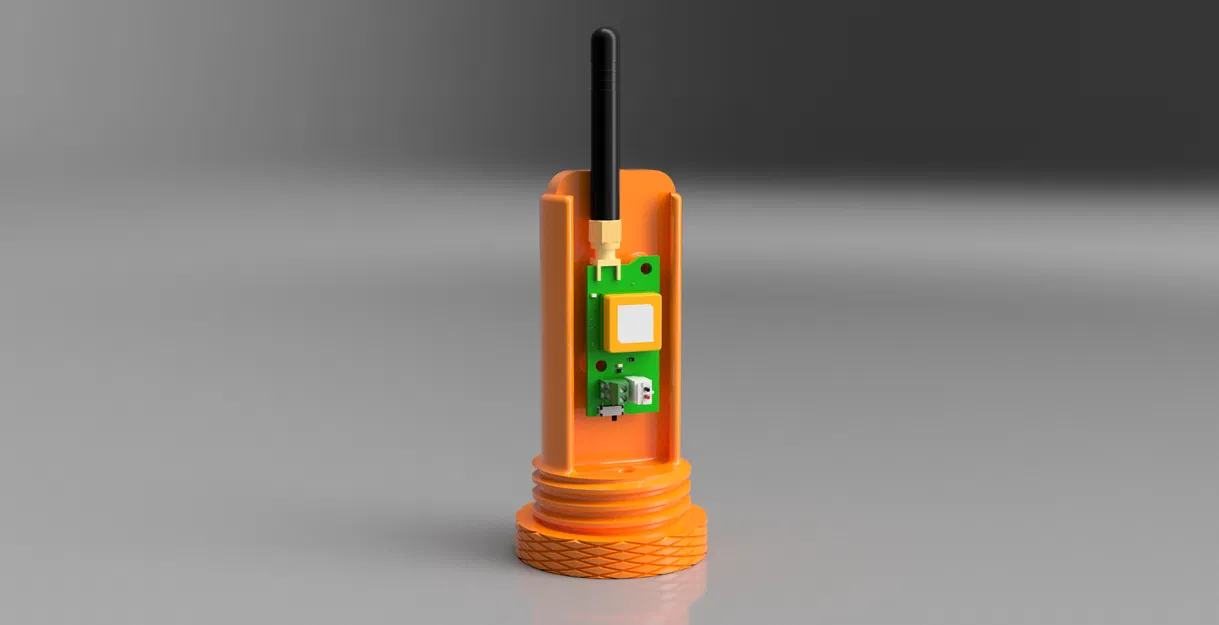

• 5 thanh trượt khoang AV khác nhau
• Fincan 1 mảnh
• Đuôi côn và Nắp giữ được cập nhật
• Nút ray

Đây là những gì bạn sẽ cần để hoàn thành việc chế tạo:

• Ống thân 54mm từ LOC/Precision - nếu bạn có thể tìm thấy thứ gì khác thì tuyệt vời, nhưng tôi khuyên dùng các ống này vì tôi đã thiết kế tên lửa xung quanh chúng, và chúng có chất lượng tuyệt vời.
• Ống gắn động cơ 38mm - LOC/Precision cũng là một nơi tuyệt vời để tìm các ống này, nhưng những ống khác cũng có thể hoạt động (hãy chú ý đến đường kính ngoài - 41.3mm)
• Móc mắt để gắn vào nón mũi
• Dây sốc - nên dùng loại 2mm x 13mm x 3 đến 4 mét - 4 mét sẽ tốt hơn.
• Dù - Dựa trên gió và độ cao phóng của bạn, nên dùng loại khoảng 24 - 30 inch.
• Keo Epoxy (15 đến 30 phút) và keo CA đặc
• [EDIT] Vít để gắn nút ray

Một vài lưu ý khi chế tạo:

• Tôi khuyên bạn nên phủ lớp Epoxy bên trong nón mũi trước khi ghép chúng lại. Điều này giúp chúng gắn kết trong quá trình tách bộ phận.

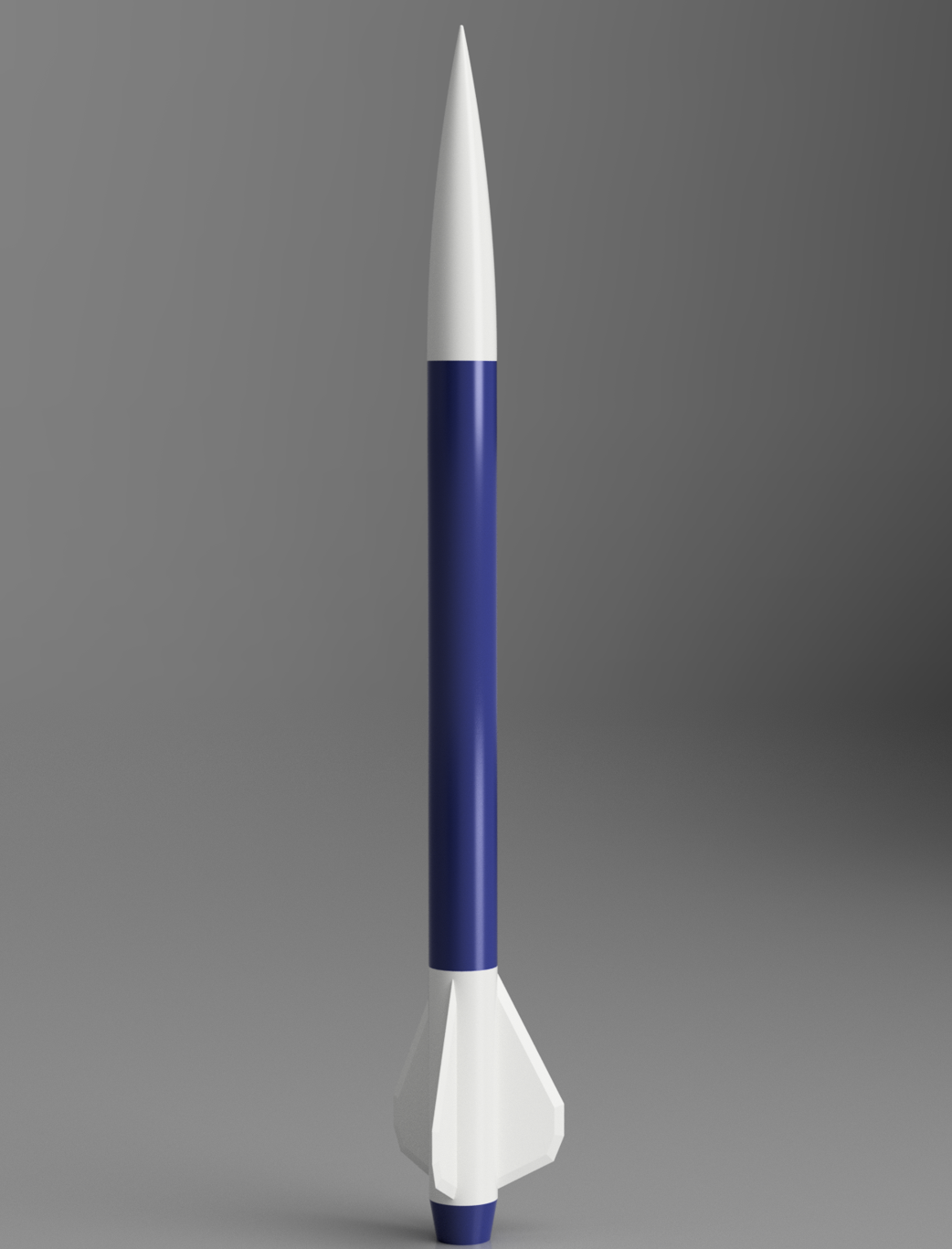

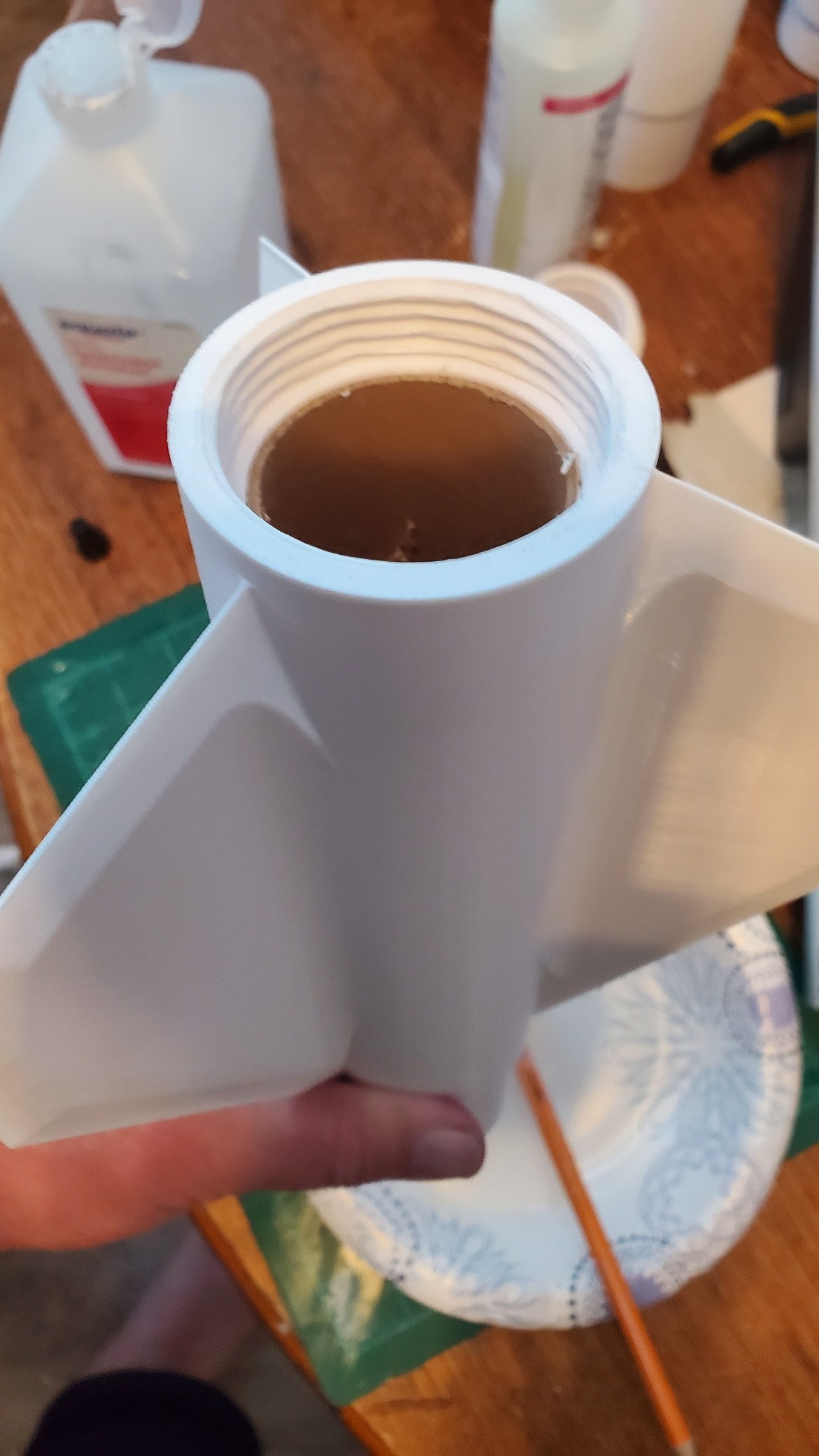

• Đối với fincan 1 mảnh, phần đuôi của ống động cơ phải bằng phẳng với rãnh mà nó nằm trong, nhưng không nhô ra, vào khu vực ren. Nếu bạn dán ống quá xa về phía sau, bạn sẽ cần phải cắt nó để vừa với động cơ. Nếu nó không đủ lùi, sẽ không có lớp cách nhiệt giữa động cơ và nhựa, và fincan có thể bị biến dạng.

• Đối với vị trí dây sốc, Mk1/Mk2 có vòng định tâm có khía để cho phép dây sốc đi qua và dán vào ống động cơ. Fincan 1 mảnh có một rãnh nhỏ để có thể dán dây sốc vào. Dây sốc phải nằm phẳng trong rãnh để ống động cơ có thể trượt vào mà không bị cản trở, hoặc động cơ có thể bị kẹt và không di chuyển được.

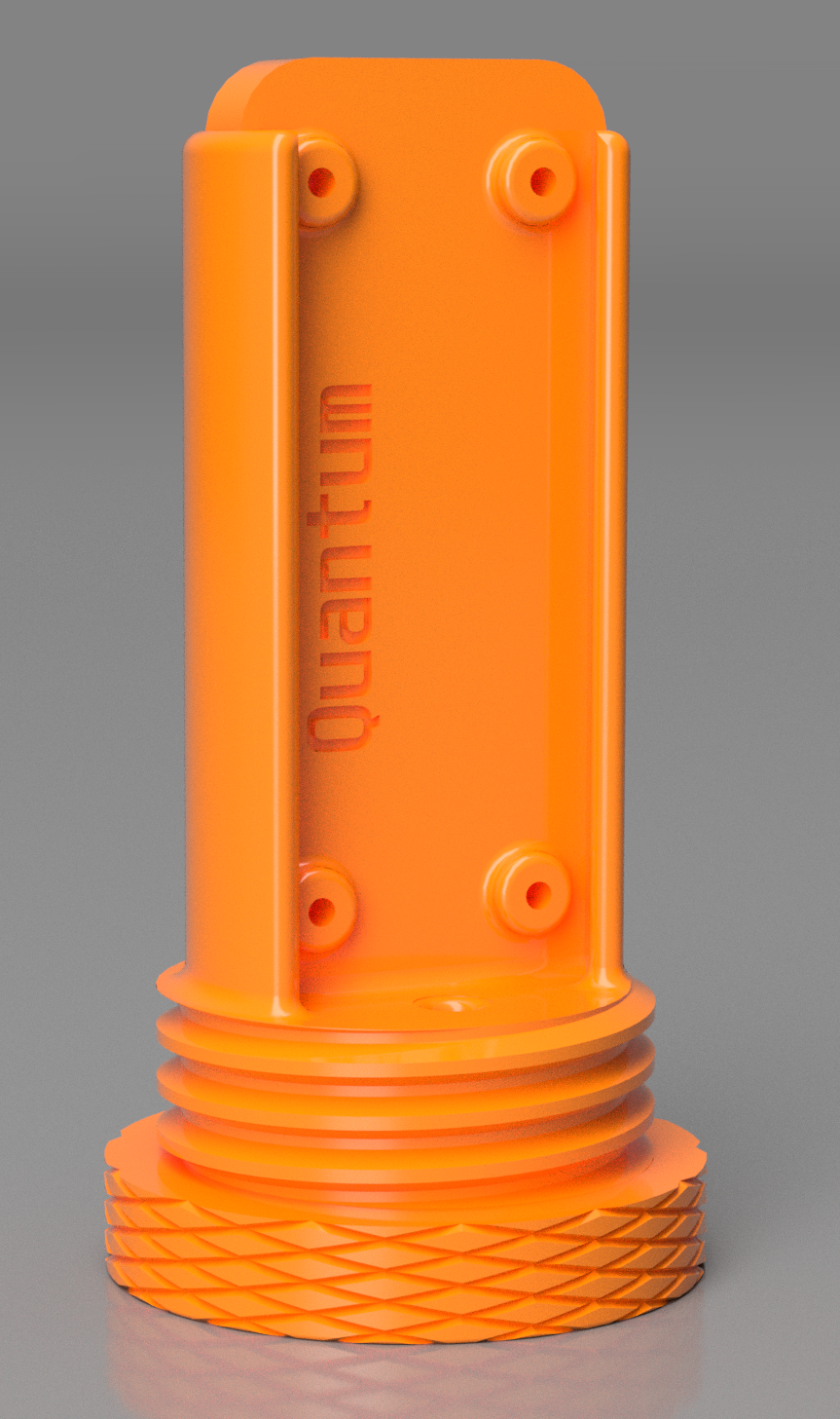

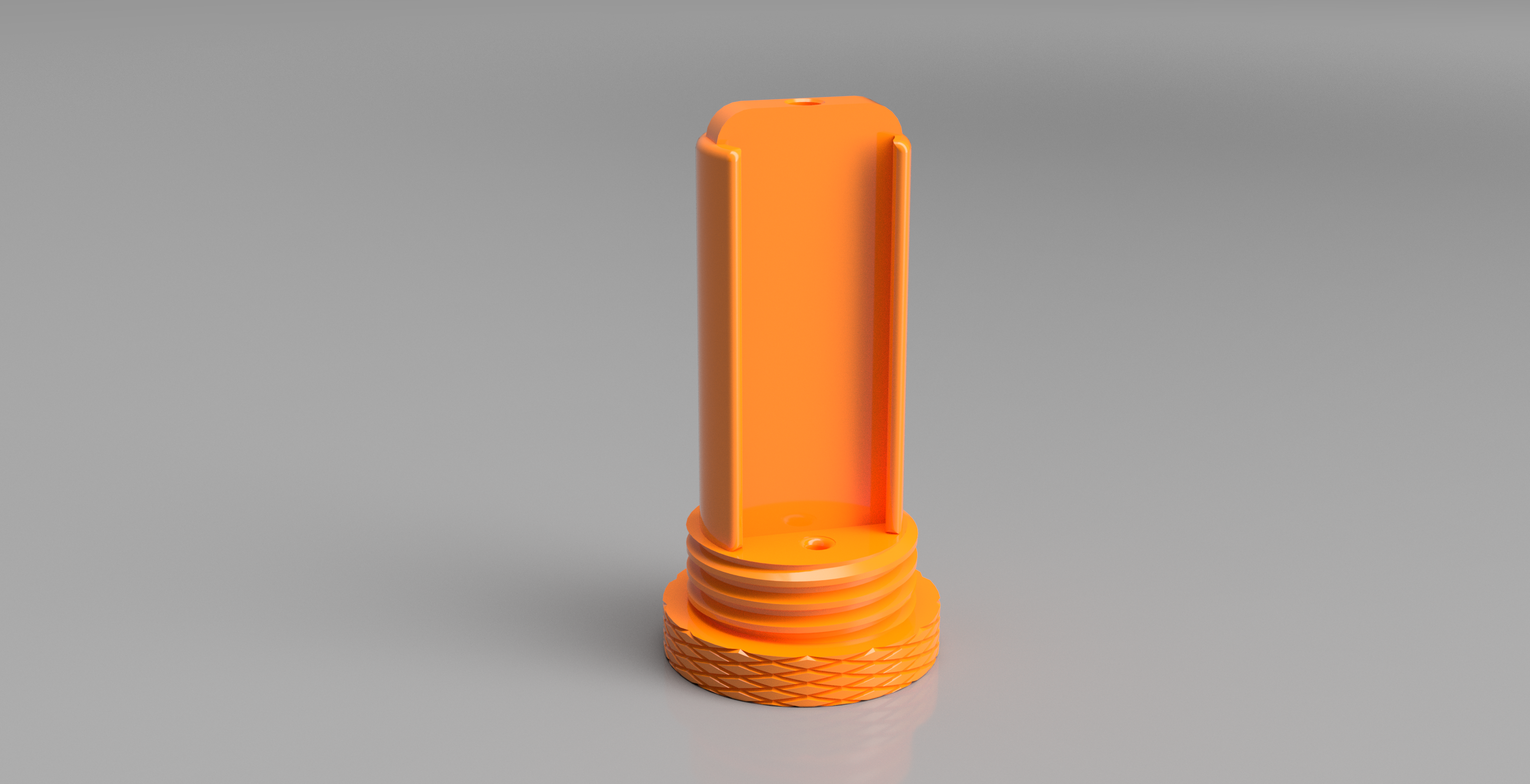

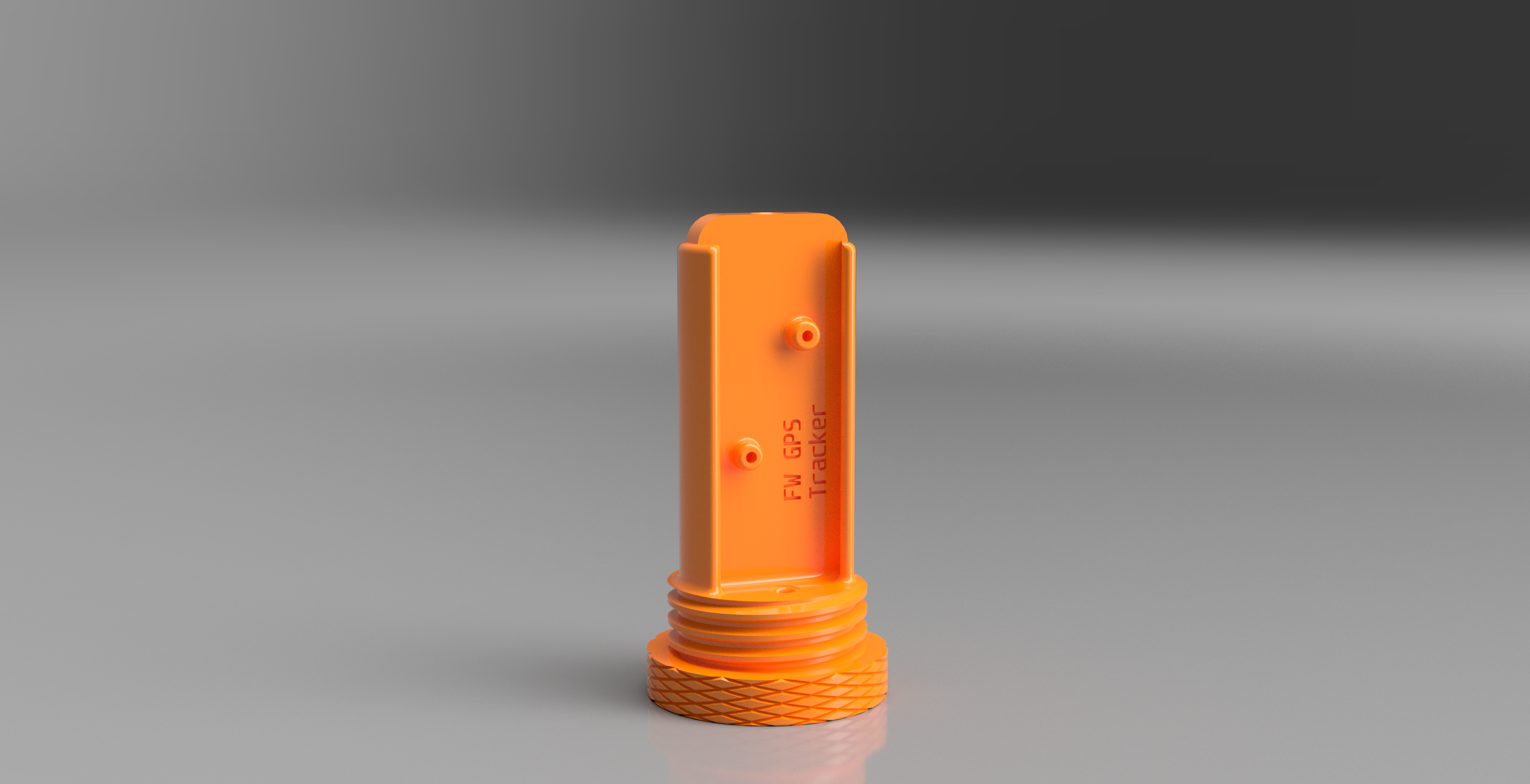

• Thanh trượt/Nắp khoang AV của Nón mũi được thiết kế để sử dụng ốc vít kiểu mắt câu ¼-20. Hầu hết các ốc vít kiểu mắt câu có trục dài hơn cần thiết. Bạn có thể cắt bỏ phần trục thừa hoặc khoan phần dưới của nắp/thanh trượt. Hãy chắc chắn sử dụng keo epoxy để đảm bảo bộ phận này không bị bung ra.

• Thanh trượt/Nắp khoang AV của Nón mũi đi kèm với hai lỗ thông hơi. Các lỗ này được thiết kế để cho phép áp suất không khí trong nón mũi cân bằng với ống thân và cung cấp các chỉ số chính xác cho máy đo độ cao. Bạn có thể sử dụng các lỗ thông hơi này để tạo một vòng dây Kevlar nhằm cố định thanh trượt vào dây sốc, hoặc làm điểm neo nếu bạn không có ốc vít kiểu mắt câu.

Tuyên bố từ chối trách nhiệm của Cảnh sát An toàn:

Chế tạo tên lửa là một sở thích an toàn và bổ ích. Với kiến thức và kinh nghiệm, bạn có thể trải nghiệm cảm giác hồi hộp khi phóng một tên lửa lên cao hàng nghìn mét. Không có gì giống như thế.

Nói vậy, bạn chịu trách nhiệm về những tên lửa bạn phóng. Nếu bạn chế tạo và phóng một trong những tên lửa này, bạn nên hiểu Quy tắc An toàn NAR và những rủi ro tiềm ẩn liên quan đến việc phóng bất kỳ tên lửa nào, đặc biệt là những tên lửa này. Chúng không được thiết kế để làm đồ chơi. Chúng là tên lửa thật, có khả năng bay rất cao và mang theo năng lượng đáng kể. Tên lửa này dành cho những người chế tạo tên lửa có kinh nghiệm, những người hiểu rõ rủi ro và có thể giảm thiểu các vấn đề tiềm ẩn thông qua kinh nghiệm. Bằng cách in và phóng mô hình này, bạn tự chịu rủi ro. Bạn hoàn toàn chịu trách nhiệm về bất kỳ kết quả bất ngờ nào, và bạn đồng ý giữ cho tôi và bất kỳ nhà sản xuất nào vô hại khỏi bất kỳ trách nhiệm pháp lý nào. Tôi khuyên bạn nên tham gia NAR hoặc Tripoli, tham gia một câu lạc bộ và đặt nhiều câu hỏi. Phóng tên lửa với tư cách là thành viên NAR/TRA tại một sự kiện được kiểm soát sẽ cung cấp cho bạn bảo hiểm mà bạn không có được ở công viên. Nếu bạn xuất hiện với một trong những tên lửa của tôi, bạn sẽ kết bạn được! Đảm bảo hoàn tiền :)

</end of Safety Rant>

Mô hình này đã tốn rất nhiều thời gian, và tôi hy vọng bạn sẽ có nhiều niềm vui với nó. Nếu bạn có bất kỳ câu hỏi nào, xin vui lòng liên hệ với tôi tại đây hoặc trên The Rocketry Forum với tên người dùng @frogglicker.

Nếu bạn thích mô hình và bộ dụng cụ này, tôi rất mong bạn đăng tải một lượt "Make" (kèm theo hình ảnh và video) cũng như một lượt "Like". Tôi cũng có trang BuyMeACoffee, và một khoản đóng góp sẽ được đánh giá cao nếu bạn có thể.
