CUB - Gậy Arcade Nhỏ Gọn (Bán Modun)

Như mọi khi, tôi luôn sẵn sàng đón nhận các góp ý. Cứ thoải mái để lại yêu cầu của bạn ở phần bình luận nha! Và nếu bạn muốn ủng hộ công việc của tôi, vui lòng ghé thăm Ko-fi của tôi nhé! - RAF

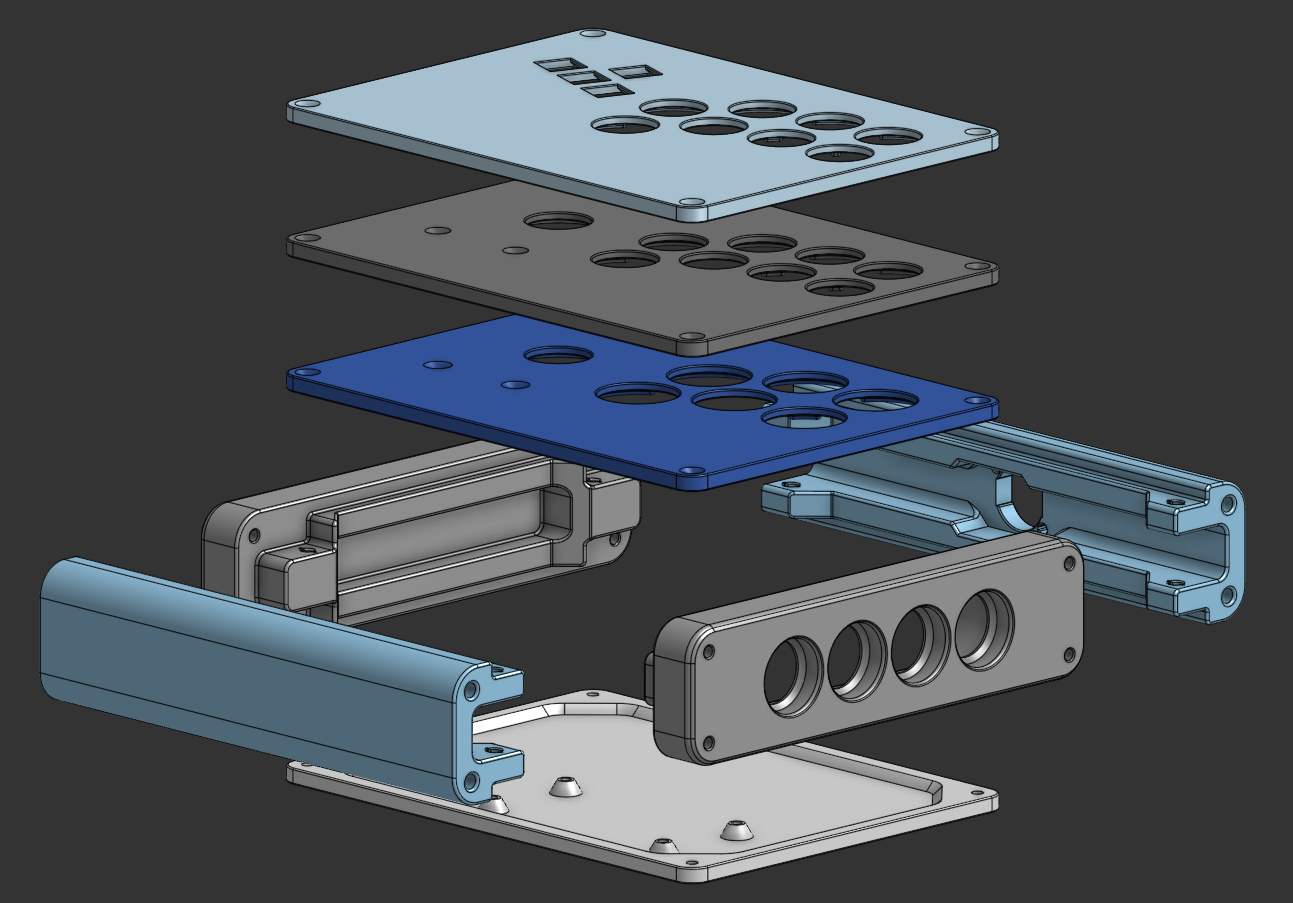

\= Tài liệu OnShape =

• 0.2 - Phiên bản mới nhất

Bất kỳ liên kết OnShape nào được cung cấp đều là tài liệu làm việc của tôi, là phiên bản cập nhật nhất của dự án và có thể khác với các tệp được tải lên ở đây.

\= Thay đổi trong tương lai =

• Tấm Acrylic Trang trí
  • Hiện đang lên kế hoạch sử dụng acrylic dày 2mm xếp chồng lên Tấm FDM dày 4mm.

\= Nhật ký thay đổi =

• THÁNG 7 NĂM 2025
  • Đã thêm các lỗ xuyên qua ở hai nắp cuối cho các vít bảng điều khiển vượt quá HSI
  • Giảm nhẹ độ sâu của lỗ khoét cho nút để tăng độ dày bảng điều khiển lên 3mm
  • Đã thêm ảnh vào hướng dẫn lắp ráp
  • Đã thêm bảng WASD + 8
  • Tăng đường kính lỗ vít bảng điều khiển lên 5mm để vừa vặn hơn
  • Đã thêm bảng Leverless

\= Giới thiệu =

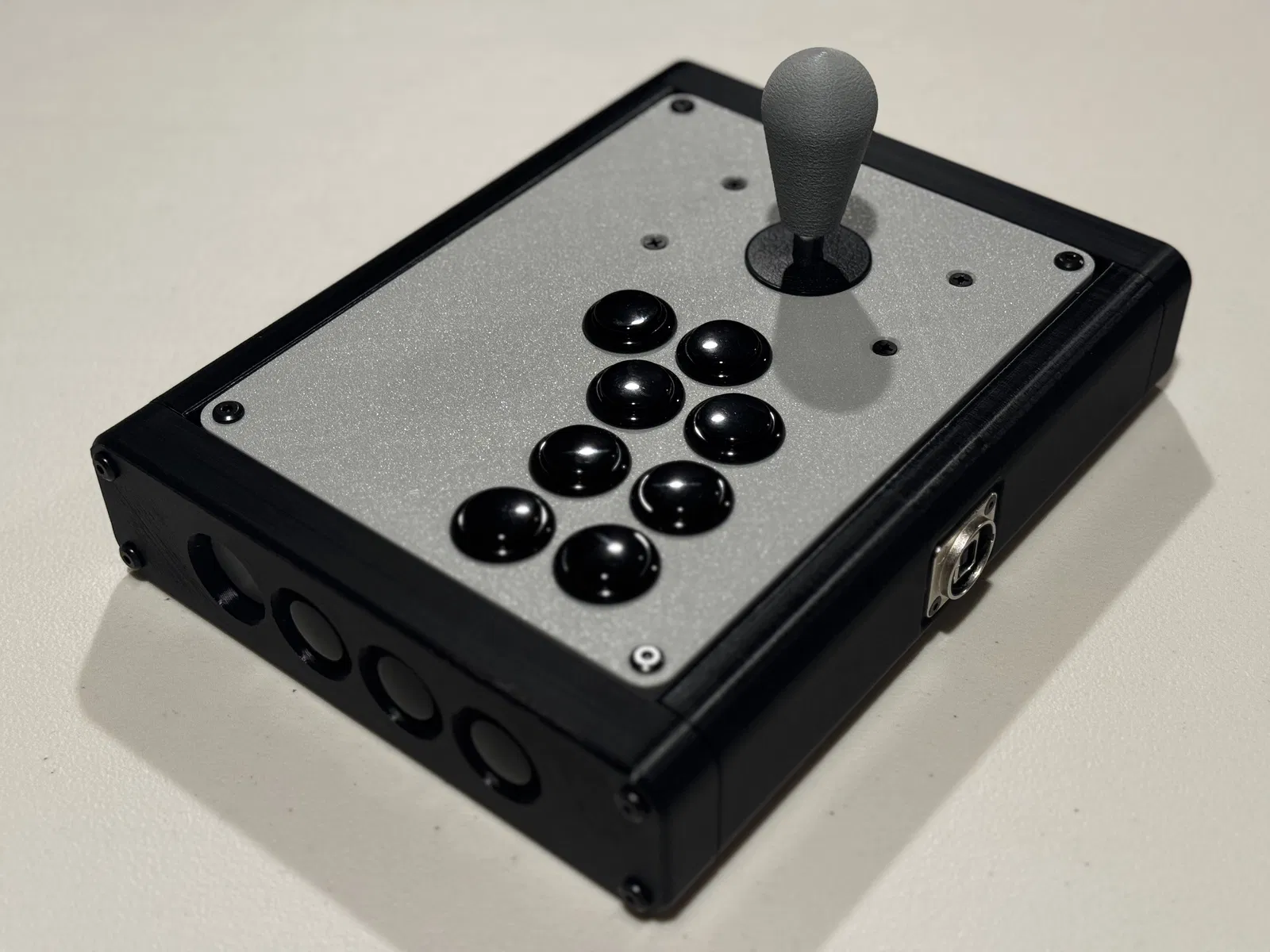

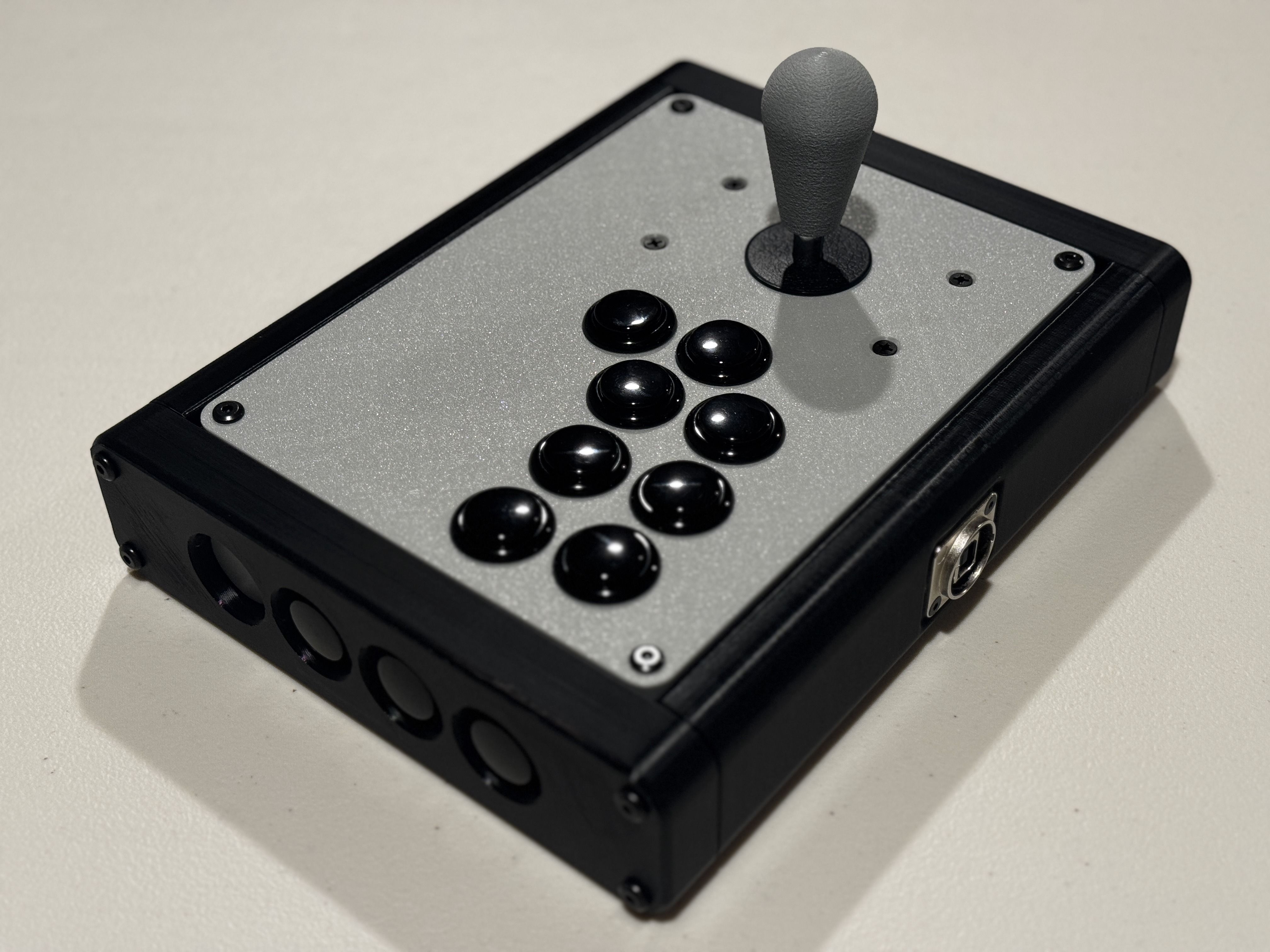

CUB. Tôi đã tạo chiếc gậy arcade mini này cho cháu gái tôi sử dụng. Và tôi muốn thử một cách khác để ghép nối chiếc gậy arcade lại với nhau.

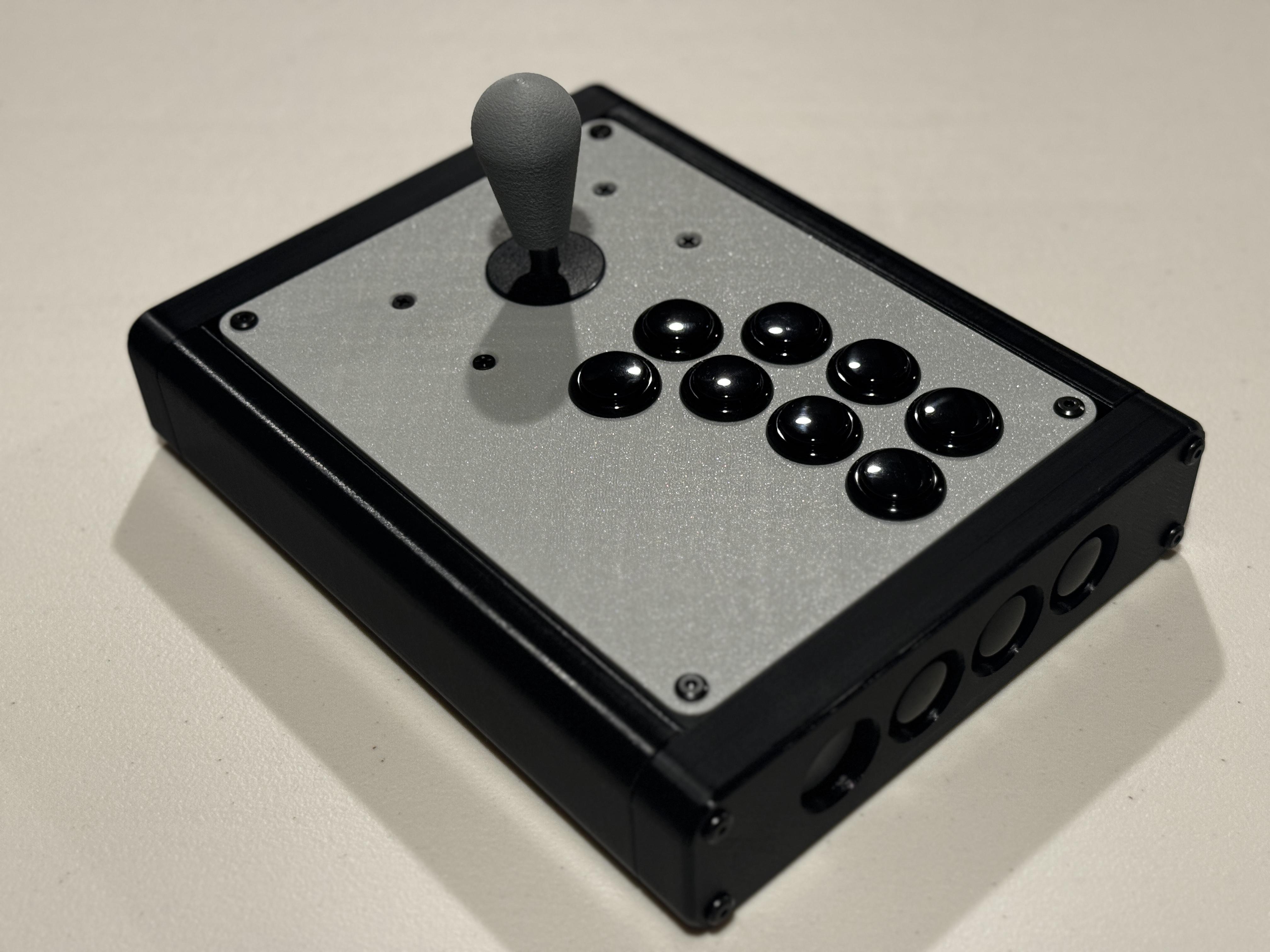

BẢNG NÚT. Có 3 tùy chọn: 6 nút, 8 nút và WASD với 8 nút. Chúng không dựa trực tiếp trên bố cục hiện có, nhưng cuối cùng chúng cũng trông giống hoặc giống với bố cục Sega2P. Tuy nhiên, bố cục của tôi sẽ hỗ trợ kích thước lớn hơn của các nút vặn Sanwa. Giá đỡ joystick được làm cho tấm gắn Sanwa JLF – tôi không thể đảm bảo các joystick khác sẽ vừa.

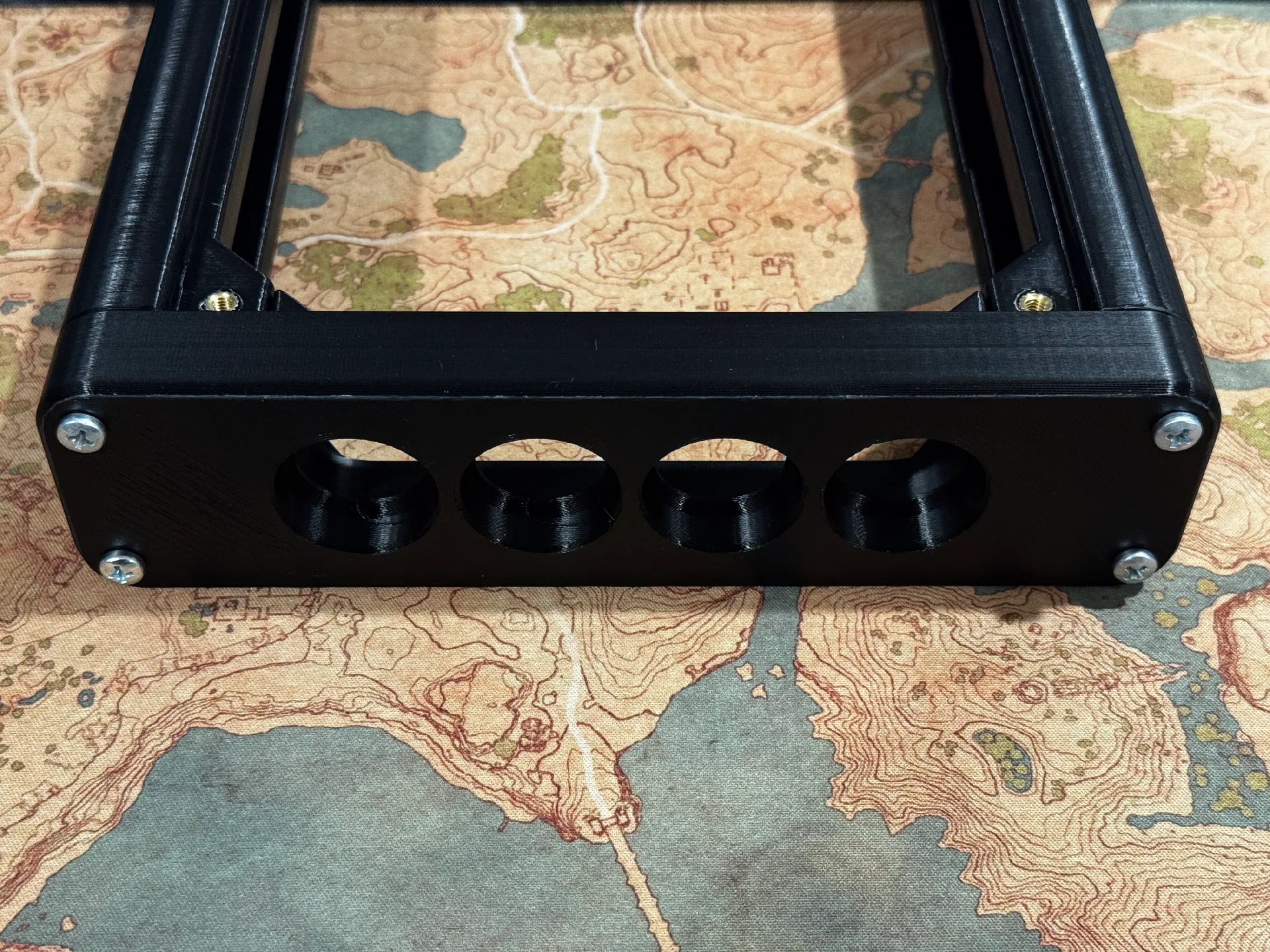

NÚT PHỤ. Có x4 lỗ 24mm ở hai bên vỏ máy. Bạn có thể đặt chúng ở bất kỳ bên nào, nhưng có lẽ hợp lý nhất là đặt chúng ở bên phải. Nên bịt các lỗ không sử dụng bằng của tôi.

\= Gợi ý In ấn =

Tối ưu hóa cho không gian xây dựng 220mm x 220mm x 250mm. Lưu ý, vỏ máy đầy đủ sẽ cần khoảng 1/2 cuộn dây tóc! Hãy đảm bảo máy in & slicer của bạn đã được tinh chỉnh tốt trước khi thử dự án này!

• THÂN MÁY

  • 4 Tường / 30% Lưới khối Cubic / Không cần Hỗ trợ / Nên dùng Brim
  • Chỉ thử nghiệm với PLA, nhưng PETG cũng sẽ ổn
  • Rất khuyến khích xử lý sau in bằng dụng cụ làm sạch bavia cho hai nắp cuối và các mặt TRƯỚC và SAU trên mâm in.

• BẢNG NÚT / ĐÁY

  • 4 Tường / 30% Lưới khối Cubic / Không cần Hỗ trợ / Không cần Brim
  • Đã thử nghiệm với PLA
  • Phần phẳng của các bảng nên hướng xuống mâm in.

\= Vật liệu Cần thiết =

• x16 M4 Heatset Inserts
• x8 Vít chìm M4x10mm (cho các bảng)
• x8 Bu lông nội thất M4x30mm (cho các bộ phận nắp cuối)
• x4 M3 Heatset Inserts (+2 nếu sử dụng cho Neutrik)
• x4 Vít chìm M3x6mm (+2 nếu sử dụng cho Neutrik)
• PCB Arcade Stick (Bo mạch chủ nâng cao GP2040-CE hoặc Brook)
• Nút và Joystick Arcade Stick (lý tưởng là Sanwa JLF)
• Neutrik NAUSB
• Mỏ hàn
• Dụng cụ làm sạch bavia (Tùy chọn, nhưng rất khuyến khích)

\= Lắp ráp =

1. LẬP KẾ HOẠCH & IN

   • Quyết định bạn muốn sử dụng bố cục bảng nào.
   • Sau khi hoàn tất quyết định, hãy in tất cả các bộ phận.

2. LẮP ĐẶT NHIỆT CẤY (HSIs)

   • HSIs được lắp đặt bằng mỏ hàn – điều này đòi hỏi tay nghề ổn định. Lắp đặt HSIs càng thẳng càng tốt vào lỗ.

   • Khuyến khích xem một số video YouTube về cài đặt HSI nếu đây là lần đầu tiên của bạn. Tôi thường đặt vào cho đến khi còn 1-2mm cuối cùng, sau đó tôi dùng vật kim loại phẳng để đẩy nó bằng phẳng với lỗ và để nguội.

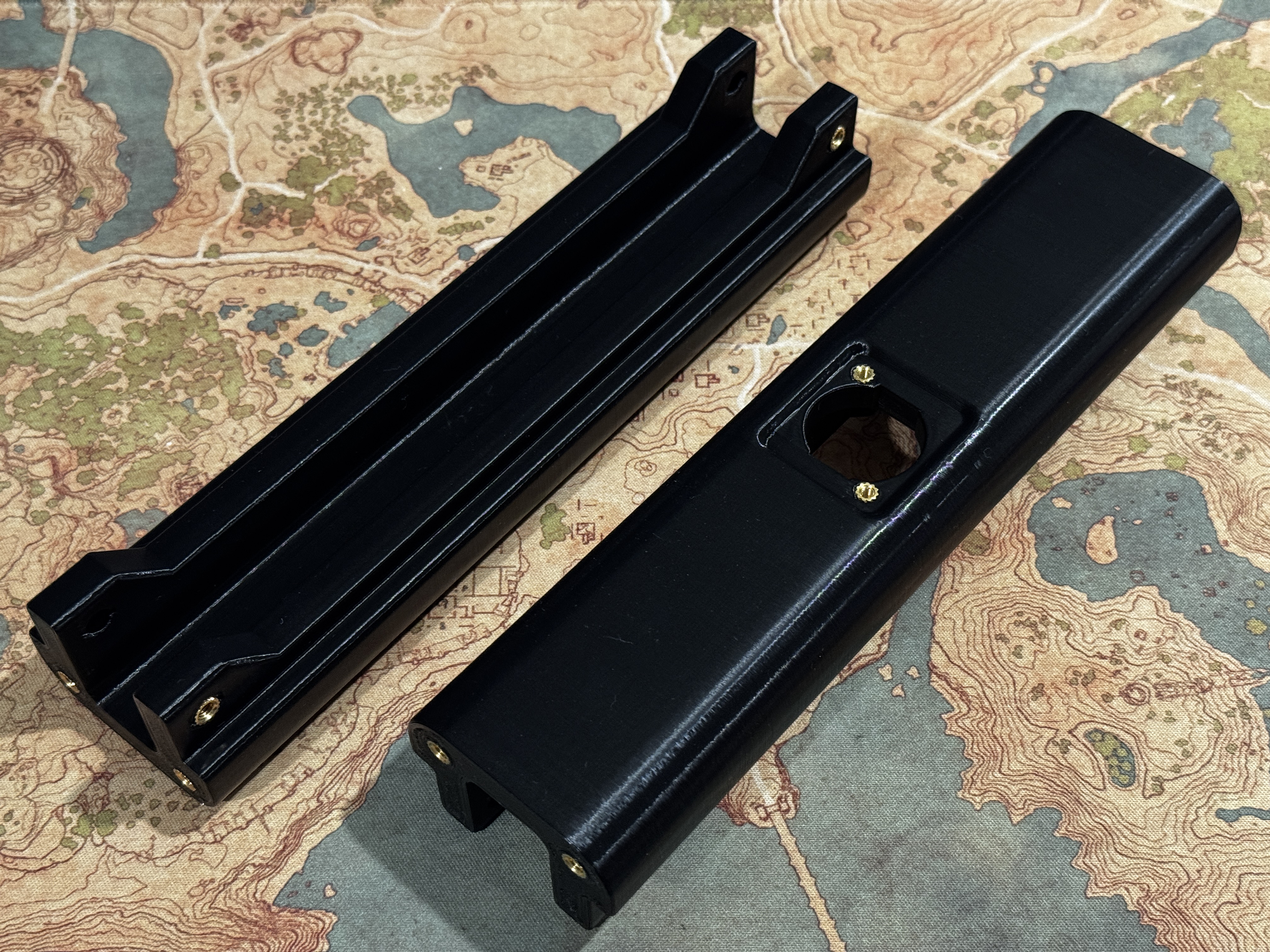

   • Mặt TRƯỚC cần x8 HSI M4. 4 cái thẳng hàng với lỗ vít bảng trên và dưới, và 4 cái thẳng hàng với các bộ phận TRÁI và PHẢI.

   • Mặt SAU giống như mặt TRƯỚC. Tùy chọn, có x2 HSI M3 cho Neutrik.

   • Đáy có x4 HSI M3 cho giá đỡ PCB

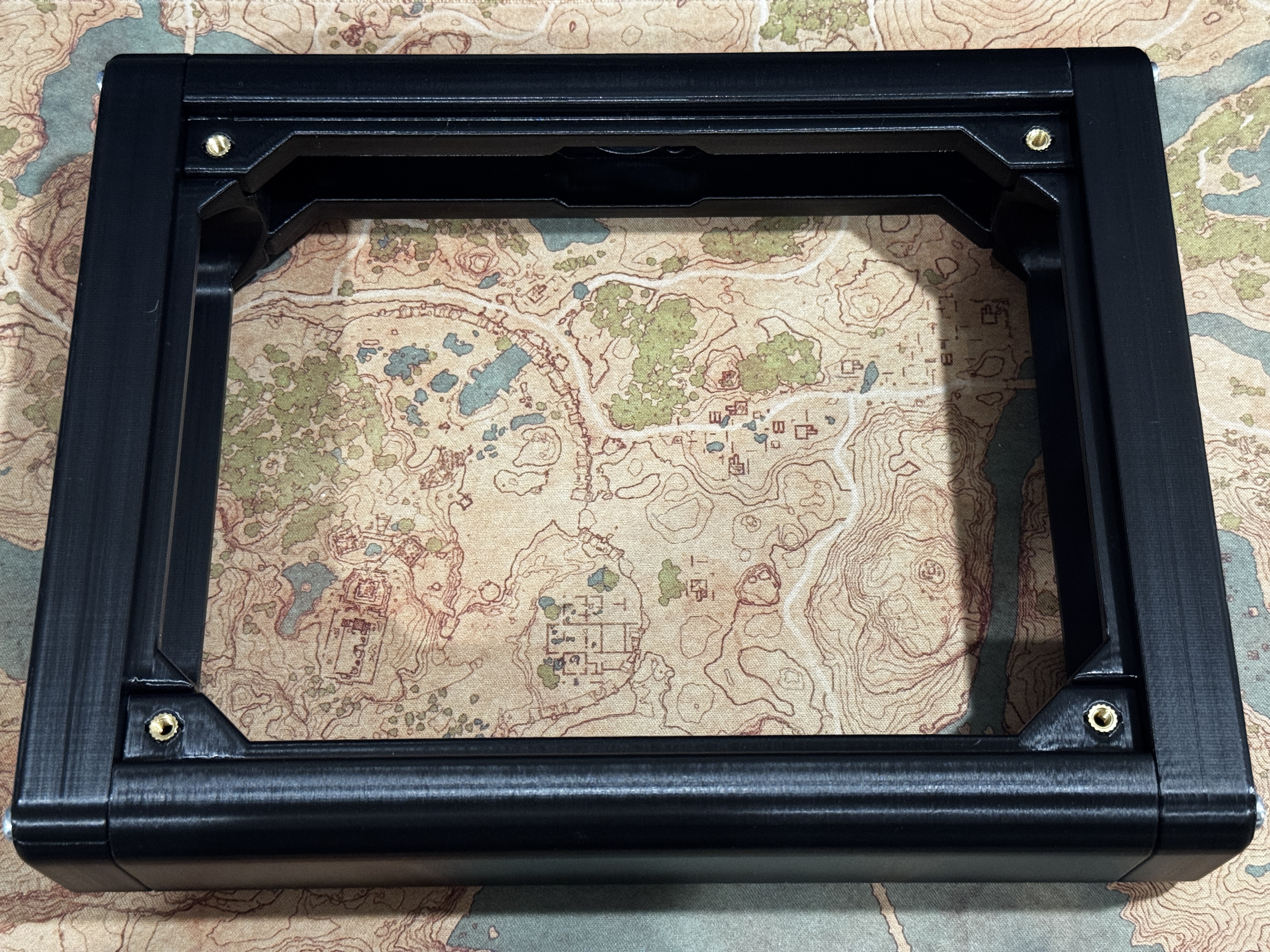

3. LẮP RÁP KHUNG

   • Lắp các bộ phận TRÁI/PHẢI vào các bộ phận TRƯỚC/SAU.
   • Khi bạn chắc chắn rằng chúng vừa vặn tốt, hãy siết chặt x8 bu lông nội thất M4x30 để ghép tất cả các bộ phận lại với nhau.



4. LẮP ĐẶT BẢNG VÀ PHẦN CỨNG

   • Nếu bạn đã đi đến đây, thì đó là chặng cuối rồi!

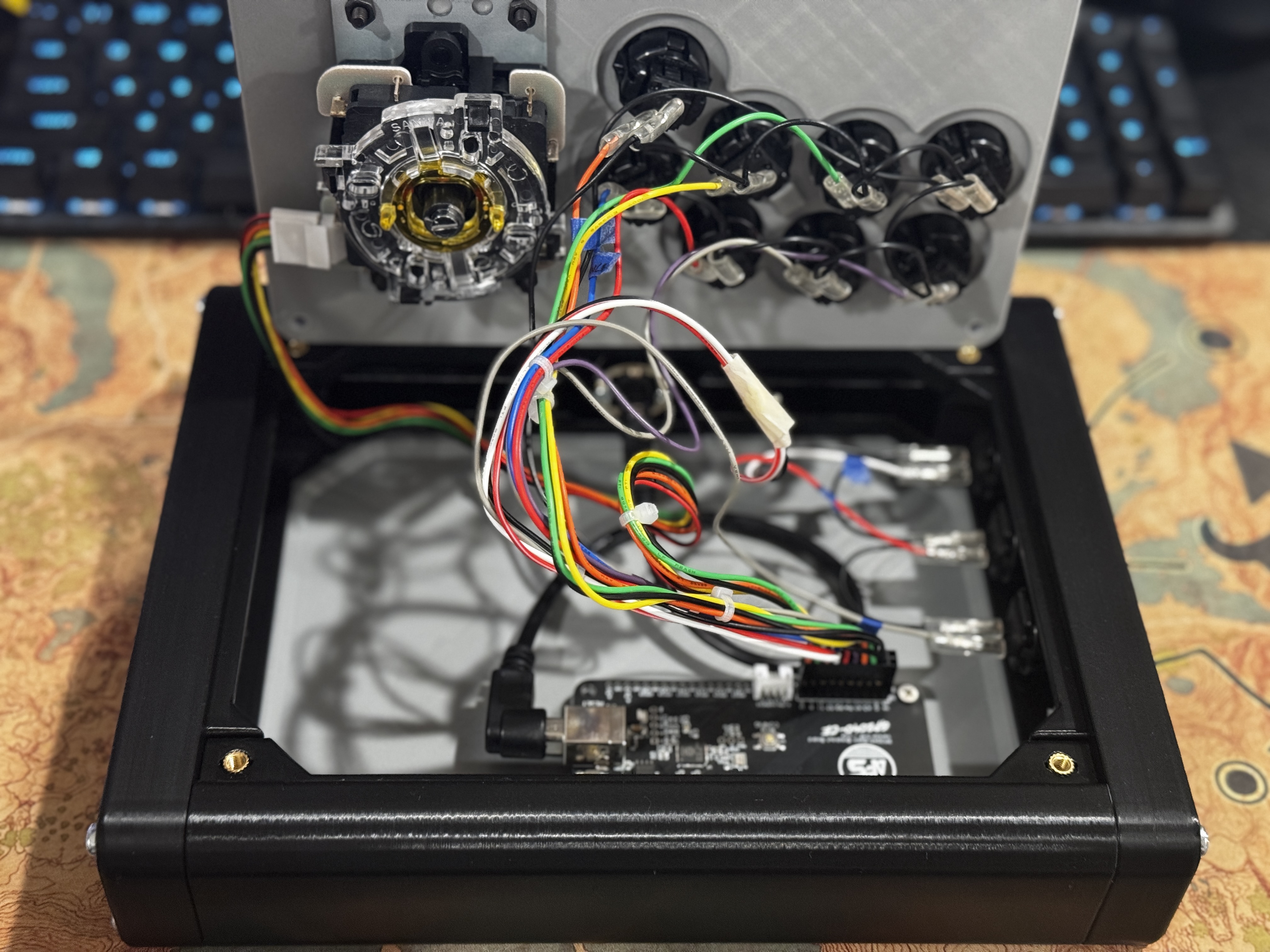

   • Lắp đặt phần cứng bộ điều khiển của bạn và kết nối dây mọi thứ. Nếu dễ dàng hơn, hãy lắp phần cứng vào bảng trên trước và sau đó nối dây đeo của bạn vào PCB và vặn chặt nó lại.
   • Nó sẽ hơi chật, nhưng mọi thứ đều nên vừa. Khuyến nghị hướng dây của bạn về phía joystick.
   • Đảm bảo tất cả các vít đã được siết chặt hoàn toàn, và bạn đã sẵn sàng!



Happy Printing!

RAF
