Lemontron Rev D - Giá đỡ giường nâng cấp (Beta)

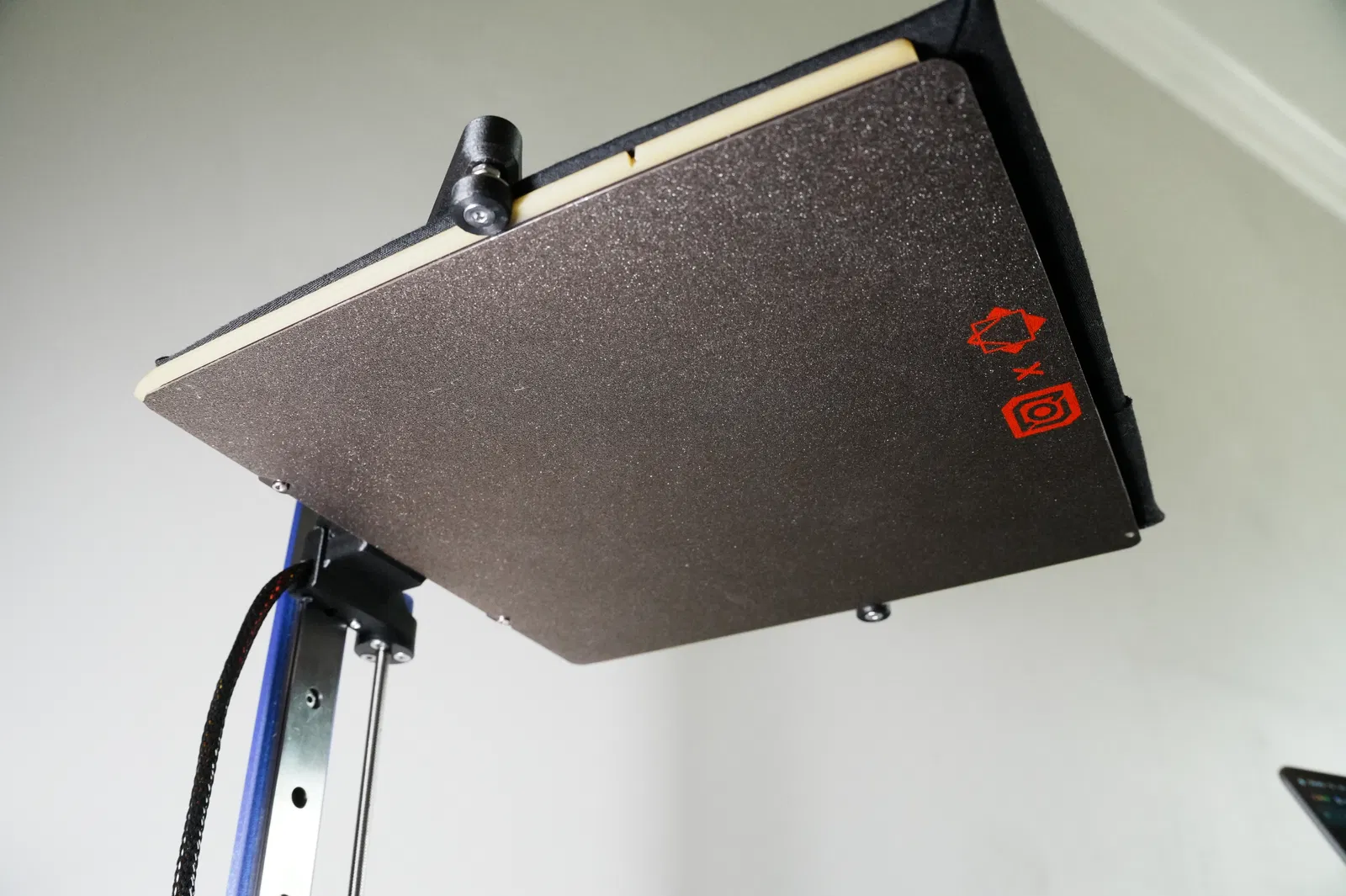

Đây là bộ giữ giường (bed holder) và các bộ phận liên quan khác từ bản phát hành Rev E sắp tới. Tui phát hành sớm vì nó tương thích với Rev D, nên sẽ phí lắm nếu để dành!

Cài đặt in

_5 lớp trên/dưới, 6 lớp thành, 50% lưới độn. Đừng bao giờ dùng bộ tạo thành cổ điển. Nhớ dùng Arachne!

• Giá đỡ (Bracket): Vẫn khuyên nên in bằng PETG-CF. Tuy nhiên, hình dạng được nâng cấp giờ đã quá xịn sò nên có thể in bằng PETG thường.

• Bộ giữ giường (Bed Holder): Cái này chủ yếu cần cứng cáp, nên tui vẫn ưu tiên PETG-CF.

• Cốc (Cups): Mấy cái này cần ABS/ASA, nó nằm ngay cạnh nguồn nhiệt. Tui thích dùng lớp trên/dưới đồng tâm vì bộ phận này là hình tròn.

Cải tiến độ cứng

Dự án này bắt đầu với giá đỡ giường mới, được tăng cường độ cứng cáp, phù hợp để in bằng PETG thường khi không có PETG-CF, và phát triển thành nhiều thiết kế lại bộ phận. Cũng để tăng độ cứng, bộ giữ giường mới dày hơn 1mm, và dày hơn thêm 2mm ở giữa. Bộ giữ giường này phải dùng với bộ đầu in bao quanh có khoảng hở thêm 1mm.

Và còn nhiều cải tiến khác bên dưới:

Ray tích hợp

Giờ bạn có thể trượt giường vào và siết ốc bằng một tay. Thấy khoái ha!

Gia cố đầu nối cạnh

Bộ giữ giường và giá đỡ giờ có thêm một chi tiết nhỏ để giới hạn đầu nối cạnh theo mọi hướng. Do đó, việc lắp giường vào khó hơn, nhưng lợi ích thì rõ ràng - các tiếp điểm của đầu nối cạnh trước đây hoạt động như lò xo, gây ra các lỗi định vị không nhất quán vì giường có thể di chuyển lên xuống 0.4mm. Bằng cách bao quanh đầu nối từ mọi phía, giờ đây chúng ta đã cố định giường và có thể đạt được kết quả nhất quán hơn.

Cập nhật FDM

Bằng cách cắt một đường vát nhỏ ở phía sau bộ giữ giường, tui đã làm cho giường dung sai tốt hơn với các sai sót khi in. Đường vát nhỏ này đảm bảo rằng khi siết chặt, giường sẽ tựa vào giá đỡ, giải quyết vấn đề có khe hở giữa giá đỡ và bộ giữ giường.

Bớt một con ốc

Bằng cách sử dụng Cốc Giữ Giường mới với vít M3x20mm Đầu Trụ Chìm, chúng ta loại bỏ thành công con ốc M3x20mm Đầu Nút.

Nhật ký thay đổi

• 2025-09-03: Cập nhật cốc - Sửa kích thước lỗ vít sai, thêm 0.05mm khoảng hở cho cạnh.
